Yato Yt-82174 User manual

UKOŚNICA

MITER SAW

PANEELSÄGE

ПАНЕЛЬНАЯ ПИЛА

SKERSINIO PJOVIMO STAKLĖS

PANEĻZĀĢIS

POKOSOVÁ PILA SE ZÁKLUZEM

RUS

YT-82174

INSTRUKCJA ORYGINALNA 1

INSTRUKCJA ORYGINALNA

PL D RUS UA LT LV CZ SK H RO E F I NL GR

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

Rok produkcji:

Production year:

Produktionsjahr:

Год выпуска:

Рік випуску:

Pagaminimo metai:

Ražošanas gads:

Rok výroby:

2019 Gyártási év:

Anul producţiei utilajului:

Año de fabricación:

Année de fabrication:

Anno di produzione:

Bouwjaar:

Έτος παραγωγής:

III

VII

VIII

17 18

INSTRUKCJA ORYGINALNA

PL D RUS UA LT LV CZ SK H RO E F I NL GR

IX X

XI XII

XIII XIV

XV XVI

INSTRUKCJA ORYGINALNA

PL D RUS UA LT LV CZ SK H RO E F I NL GR

XVII XVIII

XIX XX

XXI

XXIII

2500 min-1 3800 min-1

XXII

INSTRUKCJA ORYGINALNA

PL D RUS UA LT LV CZ SK H RO E F I NL GR

1. podstawa

2. stolik roboczy

3. płyta oporowa stolika

4. wkład stolika roboczego

5. głowica tnąca

6. nieruchoma osłona piły tarczowej

7. ruchoma osłona piły tarczowej

8. piła tarczowa

9. króciec odciągu pyłu

10. woreczek na pył

11. włącznik elektryczny

12. włącznik wskaźnika laserowego

13. śruba obrotu głowicy

14. śruba pochylenia głowicy

15. zacisk stolika

16. przedłużenie stolika

17. rękojeść transportowa

18. przełącznik prędkości

1. base

2. work table

3. work table retaining plate

4. work table insert

5. cutting head

6. ﬁxed circular saw guard

7. movable circular saw guard

8. circular saw

9. dust extraction spigot

10. dust bag

11. electric on/oﬀswitch

12. laser pointer switch

13. head swivel screw

14. head tilt screw

15. work table clamp

16. work table extension

17. transport handle

18. speed switch

1. Unterbau

2. Werkbank

3. Anschlag des Tisches

4. Arbeitstischeinsatz

5. Schneidkopf

6. Feste Sägeblattschutzhaube

7. Bewegliche Sägeblattschutzhaube

8. Kreissäge

9. Anschlussstutzen für Staubabsaugung

10. Staubbeutel

11. Elektroschalter

12. Laserpointer-Schalter

13. Schraube für die Kopfdrehung

14. Schraube für die Kopfneigung

15. Tischklemme

16. Tischverlängerung

17. Transportgriﬀ

18. Geschwindigkeitsschalter

1. основание

2. рабочий стол

3. стопорная пластина столика

4. вкладыш рабочего стола

5. режущая головка

6. неподвижный кожух дисковой пилы

7. подвижный кожух дисковой пилы

8. дисковая пила

9. патрубок для удаления пыли

10. пылесборник

11. электрический выключатель

12. выключатель лазерного указателя

13. винт поворота головки

14. винт наклона головки

15. зажим столика

16. удлинение столика

17. транспортировочная рукоятка

18. переключатель скорости

RUS

1. підстава

2. робочий стіл

3. стопорна пластина столика

4. вкладиш робочого столу

5. ріжуча головка

6. нерухомий кожух дискової пили

7. рухомий кожух дискової пили

8. дискова пила

9. патрубок для видалення пилу

10. мішок для збору пилу

11. електричний вимикач

12. вимикач лазерного покажчика

13. гвинт повороту головки

14. гвинт нахилу головки

15. зажим столика

16. подовження столика

17. транспортна рукоятка

18. перемикач швидкості

1. pagrindas

2. darbinis stalas

3. staliuko stabdymo plokštė

4. darbinio stalo intarpas

5. pjovimo galvutė

6. pritvirtintas diskinio pjūklo gaubtas

7. nepritvirtintas diskinio pjūklo gaubtas

8. diskinis pjūklas

9. dulkiųištraukimo jungtis

10. dulkiųmaišelis

11. elektrinis jungiklis

12. lazerinio rodiklio jungiklis

13. galvutės pasukimo varžtas

14. galvutės pasvirimo varžtas

15. stalo gnybtas

16. stalo prailginimas

17. transporto rankena

18. greičio jungiklis

1. pamatne

2. darba galds

3. galda balstplātne

4. darba galda ieliktnis

5. griezējgalva

6. nekustīgais zāģripas pārsegs

7. kustīgais zāģripas pārsegs

8. zāģripa

9. putekļu nosūkšanas īscaurule

10. putekļu maisiņš

11. elektriskais slēdzis

12. lāzera rādītāja slēdzis

13. galvas griešanas skrūve

14. galvas nolieces skrūve

15. galda spīle

16. galda pagarinājums

17. transportēšanas rokturis

18. ātruma slēdzis

1. základna

2. pracovní stolek

3. přítlačná deska stolu

4. vložka pracovního stolku

5. řezací hlava

6. nehybný kryt kotoučové pily

7. pohyblivý kryt kotoučové pily

8. kotoučová pila

9. konektor pro odsávání prachu

10. sáček na prach

11. elektrický spínač

12. vypínačlaserového ukazovátka

13. šroub otáčení hlavy

14. šroub sklonu hlavy

15. svorka stolku

16. prodloužení stolku

17. přenášecí rukojeť

18. přepínačrychlosti

1. podstavec

2. pracovný stôl

3. oporná doska stola

4. vložka pracovného stola

5. hlava píly

6. pevný kryt kotúčovej píly

7. pohyblivý kryt kotúčovej píly

8. kotúčová píla

9. hrdlo odsávania prachu

10. vrece na prach

11. elektrický zapínač

12. zapínačlaserového ukazovadla

13. skrutka otočenia hlavy

14. skrutka sklonu hlavy

15. svorka stola

16. predĺženie stola

17. prepravná rukoväť

18. prepínačrýchlosti

INSTRUKCJA ORYGINALNA

PL D RUS UA LT LV CZ SK H RO E F I NL GR

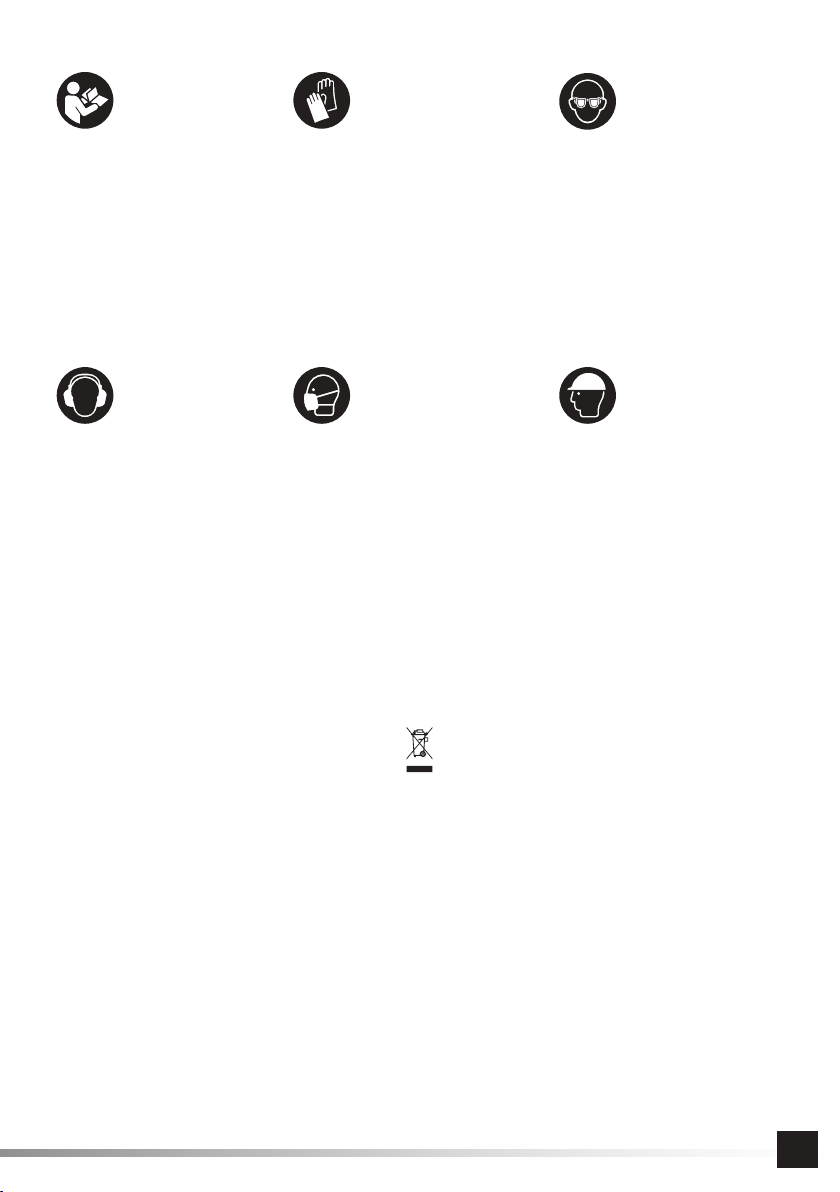

Przeczytaćinstrukcję

Read the operating instruction

Bedienungsanleitung durchgelesen

Прочитать инструкцию

Прочитать iнструкцiю

Perskaityti instrukciją

Jālasa instrukciju

Přečtet návod k použití

Prečítaťnávod k obsluhe

Olvasni utasítást

Citeşti instrucţunile

Lea la instrucción

Lisez la notice d’utilisation

Leggere il manuale d’uso

Lees de instructies

Διαβάστε τις οδηγίες χρήσης

Używaćgogle ochronne

Wear protective goggles

Schutzbrille tragen

Пользоваться защитными очками

Користуйтесь захисними окулярами

Vartok apsauginius akinius

Jālieto drošības brilles

Používej ochranné brýle

Používaj ochranné okuliare

Használjon védőszemüveget!

Intrebuinţeazăochelari de protejare

Use protectores del oído

Portez des lunettes de protection

Utilizzare gli occhiali di protezione

Draag een veiligheidsbril

Χρησιμοποιήστε τα γυαλιά προστασίας

Stosowaćrękawice ochronne

Use protective gloves

Schutzhandschuhe verwenden

Необходимо пользоваться защитными перчатками

Слід користуватися захисними рукавицями

Vartoti apsaugines pirštines

Lietot aizsardzības cimdus

Používejte ochranné rukavice

Používajte ochranné rukavice

Használjon védőkesztyűt

Utilizarea mănuşilor de protrcţie

Use guantes de protección

Portez des gants de protection

Utilizzare i guanti di protezione

Gebruik beschermende handschoenen

Φορέστε τα γάντια προστασίας

OCHRONA ŚRODOWISKA

Symbol wskazujący na selektywne zbieranie zużytego sprzętu elektrycznego i elektronicznego. Zużyte urządzenia elektryczne sąsurowcami wtórnymi - nie wolno wyrzucać

ich do pojemników na odpady domowe, ponieważzawierająsubstancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywnąpomoc w oszczędnym

gospodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania zużytych urządzeńelektrycznych.

Aby ograniczyćilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk w innej formie.

UMWELTSCHUTZ

Das Symbol verweist auf ein getrenntes Sammeln von verschlissenen elektrischen und elektronischen Ausrüstungen. Die verbrauchten elektrischen Geräte sind

Sekundärrohstoﬀe – sie dürfen nicht in die Abfallbehälter für Haushalte geworfen werden, da sie gesundheits- und umweltschädigende Substanzen enthalten! Wir bitten um

aktive Hilfe beim sparsamen Umgang mit Naturressourcen und dem Umweltschutz, in dem die verbrauchten Geräte zu einer Annahmestelle für solche elektrischen Geräte

gebracht werden. Um die Menge der zu beseitigenden Abfälle zu begrenzen, ist ihr erneuter Gebrauch, Recycling oder Wiedergewinnung in anderer Form notwendig.

ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Данный символ обозначает селективный сбор изношенной электрической иэлектронной аппаратуры. Изношенные электроустройства – вторичное сырье, в

связи счем запрещается выбрасывать их вкорзины сбытовыми отходами, поскольку они содержат вещества, опасные для здоровья иокружающей среды! Мы

обращаемся кВам спросьбой об активной помощи вотрасли экономного использования природных ресурсов иохраны окружающей среды путем передачи

изношенного устройства всоответствующий пункт хранения аппаратуры такого типа. Чтобы ограничить количество уничтожаемых отходов, необходимо

обеспечить их вторичное употребление, рециклинг или другие формы возврата.

ENVIRONMENTAL PROTECTION

Correct disposal of this product: This marking shown on the product and its literature indicates this kind of product mustn’t be disposed with household wastes at the end of

its working life in order to prevent possible harm to the environment or human health. Therefore the customers is invited to supply to the correct disposal, diﬀerentiating this

product from other types of refusals and recycle it in responsible way, in order to re - use this components. The customer therefore is invited to contact the local supplier oﬃce

for the relative information to the diﬀerentiated collection and the recycling of this type of product.

Używaćochrony słuchu

Wear hearing protectors

Gehörschutz tragen

Пользоваться средствами защиты слуха

Користуйтесь засобами захисту слуху

Vartoti ausines klausai apsaugoti

Jālieto dzirdes drošības līdzekļu

Používej chrániče sluchu

Používaj chrániče sluchu

Használjon fülvédőt!

Intrebuinţeazăantifoane

Use protectores de la vista

Porter des protections auditives

Indossare protezioni per l'udito

Draag gehoorbeschermers

Φορέστε προστατευτικά ακοής

Stosowaćochronędróg oddechowych

Use respiratory protection

Atemwege schützen!

Применять защиту дыхательных путей

Користуйтеся захистом дихальних шляхів

Taikyti kvėpavimo takųapsaugą

Lietojiet elpošanas traktu aizsardzību

Používejte prostředky na ochranu dýchacích cest

Používajte prostriedky na ochranu dýchacích ciest

Használjon légzésvédőálarcot

Utilizaţi apărători ale căilor respiratorii

Proteja las vías respiratorias

Utiliser une protection respiratoire

Utilizzare la protezione respiratoria

Gebruik ademhalingsbescherming

Χρησιμοποιήστε αναπνευστική προστασία

Stsosowaćkask ochronny

Use a protective helmet

Verwenden Sie einen Schutzhelm

Используйте защитный шлем

Використовуйте захисний шолом

Naudokite apsauginįšalmą

Izmantojiet aizsargķiveri

Používejte ochrannou přilbu

Používajte ochrannú prilbu

Használjon védősisakot

Utilizați o cascăde protecție

Use un casco protector

Utilisez un casque de protection

Utilizzare un casco protettivo

Gebruik een beschermende helm

Χρησιμοποιήστε προστατευτικό κράνος

INSTRUKCJA ORYGINALNA

PL D RUS UA LT LV CZ SK H RO E F I NL GR

ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА

Вказаний символ означає селективний збір спрацьованої електричної та електронної апаратури. Спрацьовані електропристрої євторинною сировиною, узвязку

зчим заборонено викидати їх усмітники зпобутовими відходами, оскільки вони містять речовини, що загрожують здоровю та навколишньому середовищу!

Звертаємося до Вас зпросьбою стосовно активної допомоги угалузі охорони навколишнього середовища та економного використання природних ресурсів шляхом

передачі спрацьованих електропристроїв увідповідний пункт, що займається їх переховуванням. Зметою обмеження обєму відходів, що знищуються, необхідно

створити можливість для їх вторинного використання, рециклінгу або іншої форми повернення до промислового обігу.

APLINKOS APSAUGA

Simbolis nurodo, kad suvartoti elektroniniai ir elektriniai įrenginiai turi būti selektyviai surenkami. Suvartoti elektriniai įrankiai, – tai antrinės žaliavos – jųnegalima išmesti į

namųūkio atliekųkonteinerį, kadangi savo sudėtyje turi medžiagųpavojingųžmgaus sveikatai ir aplinkai! Kviečiame aktyviai bendradarbiauti ekonomiškame natūraliųišteklių

tvarkyme perduodant netinkamąvartoti įrankįįsuvartotųelektros įrenginiųsurinkimo punktą. Šalinamųatliekųkiekiui apriboti yra būtinas jųpakartotinis panaudojimas,

reciklingas arba medžiagųatgavimas kitoje perdirbtoje formoje.

VIDES AIZSARDZĪBA

Simbols rāda izlietoto elektrisko un elektronisko iekārtu selektīvu savākšanu, Izlietotas elektriskas iekārtas ir otrreizējas izejvielas – nevar būt izmestas ar mājsaimniecības

atkritumiem, jo satur substances, bīstamas cilvēku veselībai un videi! Lūdzam aktīvi palīdzēt saglabāt dabisku bagātību un sargāt vīdi, pasniegšot izlietoto iekārtu izlietotas

elektriskas ierīces savākšanas punktā. Lai ierobežot atkritumu daudzumu, tiem jābūt vēlreiz izlietotiem, pārstrādātiem vai dabūtiem atpakaļcitāformā.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Symbol poukazuje na nutnost separovaného sběru opotřebovaných elektrických a elektronických zařízení. Opotřebovaná elektrická zařízení jsou zdrojem druhotných

surovin – je zakázáno vyhazovat je do nádob na komunální odpad, jelikož obsahují látky nebezpečné lidskému zdraví a životnímu prostředí! Prosíme o aktivní pomoc při

úsporném hospodaření s přírodními zdroji a ochraněživotního prostředí tím, že odevzdáte použité zařízení do sběrného střediska použitých elektrických zařízení. Aby se

omezilo množství odpadů, je nevyhnutné jejich opětovné využití, recyklace nebo jiná forma regenerace.

OCHRANA ŽIVOTNÉHO PROSTREDIA

Symbol poukazuje na nutnosťseparovaného zberu opotrebovaných elektrických a elektronických zariadení. Opotrebované elektrické zariadenia sú zdrojom druhotných

surovín – je zakázané vyhadzovaťich do kontejnerov na komunálny odpad, nakoľko obsahujú látky nebezpečné ľudskému zdraviu a životnému prostrediu! Prosíme o

aktívnu pomoc pri hospodárení s prírodnými zdrojmi a pri ochrane životného prostredia tým, že opotrebované zariadenia odovzdáte do zberného strediska opotrebovaných

elektrických zariadení. Aby sa obmedzilo množstvo odpadov, je nutné ich opätovné využitie, recyklácia alebo iné formy regenerácie.

KÖRNYEZETVÉDELEM

A használt elektromos és elektronikus eszközök szelektív gyűjtésére vonatkozó jelzés: A használt elektromos berendezések újrafelhasználható nyersanyagok – nem

szabad őket a háztartási hulladékokkal kidobni, mivel az emberi egészségre és a környezetre veszélyes anyagokat tartalmaznak! Kérjük, hogy aktívan segítse a természeti

forrásokkal való aktív gazdálkodást az elhasznált berendezéseknek a tönkrement elektromos berendezéseket gyűjtőpontra történőbeszállításával. Ahhoz, hogy a

megsemmisítendőhulladékok mennyiségének csökkentése érdekében szükséges a berendezések ismételt vagy újra felhasználása, illetve azoknak más formában történő

visszanyerése.

PROTEJAREA MEDIULUI

Simbolul adunării selective a utilajelor electrice şi electronice. Utilajele electrice uzate sunt materie primărepetată– este interzisăaruncarea lor la gunoi, deoarece conţin

substanţe dăunătoare sănătăţii omeneşti cât dăunătoare mediului! Vărugăm deci săaveţi o atitudine activăîn ceace priveşte gospodărirea economicăa resurselor naturale

şi protejarea mediului natural prin predarea utilajului uzat la punctul care se ocupăde asemenea utilaje electrice uzate. Pentru a limita cantităţile deşeurilor eliminate este

necesarăîntrebuinţatrea lor din nou , prin recyklind sau recuperarea în altăformă.

PROTECCIÓN DEL MEDIO AMBIENTE

El símbolo que indica la recolección selectiva de los aparatos eléctricos y electrónicos usados. ¡Aparatos eléctricos y electrónicos usados son reciclados – se prohíbe tirarlos

en contenedores de desechos domésticos, ya que contienen sustancias peligrosas para la salud humana y para el medio ambiente! Les pedimos su participación en la tarea

de la protección y de los recursos naturales y del medio ambiente, llevando los aparatos usados a los puntos de almacenamiento de aparatos eléctricos usados. Con el ﬁn

de reducir la cantidad de los desechos, es menester utilizarlos de nuevo, reciclarlos o recuperarlos de otra manera.

ΗΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Το σύμβολο που υποδεικνύει την επιλεκτική συλλογή του αναλωμένου εξοπλισμού ηλεκτρικού και ηλεκτρονικού. Οαναλωμένος ηλεκτρικός εξοπλισμός είναι ανακυκλώσιμο

υλικό – δεν πρέπει να πετάγεται στον κοινό κάδο σκουπιδιών, διότι περιέχει συστατικά επικίνδυνα για την ανθρώπινη υγεία και το περιβάλλον! Παρακαλούμε να βοηθάτε

δραστικά στην εξοικονομημένη διαχείριση των φυσικών πόρων και την προστασία του φυσικού περιβάλλοντος μέσω της παράδοσης της αναλωμένης συσκευής στο σημείο

διάθεσης των αναλωμένων ηλεκτρικών συσκευών. Για να περιορίσετε την ποσότητα των αφαιρούμενων απόβλητων είναι απαραίτητη ηεκ νέου χρήση τους, ηανακύκλωση

ήανακύκλωση σε άλλη μορφή.

PROTECTION DE L’ENVIRONNEMENT

Le symbole qui indique la collecte sélective des déchets d’équipements électriques et électroniques. Les dispositifs électriques usés sont des matières recyclables – il est

interdit de les jeter dans des récipients pour des ordures ménagères car ils contiennent des substances nocives pour la santé humaine et l’environnement ! Nous vous prions

de nous aider à soutenir activement la gestion rentable des ressources naturelles et à protéger l’environnement naturel en rendant le dispositif usé au point de stockage

des dispositifs électriques usés. Pour réduire la quantité de déchets éliminés il est nécessaire de les réutiliser, de les recycler ou de les récupérer sous une autre forme.

BESCHERMING VAN HET MILIEU

Het symbool wijst op de selectieve inzameling van oude elektrische en elektronische apparatuur. Verbruikte elektrische apparaten kunnen worden gerecycled. Het is

verboden dit bij het huishoudelijk afval te gooien aangezien dit stoﬀen bevat die schadelijk kunnen zijn voor de gezondheid en voor het milieu! Wij vragen u actief bij te dragen

de economische natuurlijke hulpbronnen te besparen en het milieu te beschermen door deze gebruikte apparaten in te leveren bij een speciaal punt dat hiervoor is bestemd.

Om de verwijdering van afvalstoﬀen te verminderen is hergebruik, recycling of het op een andere wijze herstellen noodzakelijk.

TUTELA DELL’AMBIENTE

Simbolo della raccolta selezionata dei prodotti elettrici ed elettronici fuori uso. I dispositivi elettrici fuori uso sono riﬁuti riciclabili - non vanno buttati in contenitori per riﬁuti

domestici, in quanto contengono sostanze pericolose per la salute e l’ambiente! Agite attivamente a favore della gestione economica delle risorse naturali e a favore della

protezione dell’ambiente, consegnando gli utensili fuori uso ai centri di raccolta. Per ridurre la quantità dei riﬁuti buttati, è necessario che siano riusati, riciclati o recuperati

in qualsiasi modo.

INSTRUKCJA ORYGINALNA

CHARAKTERYSTYKA PRODUKTU

Ukośnica jest wszechstronnym narzędziem, zaprojektowanym do przecinania drewna i materiałów drewnopochodnych.

Specjalna tarcza oraz przełącznik pozwalający zmniejszyćprędkość obrotowąpozwala także na cięcie metalu. Dzięki szerokim

możliwościom regulacji możliwe jest przecinanie proste i kątowe. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna

jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytaćcałą instrukcjęi zachowaćją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceńniniejszej instrukcji dostawca nie ponosi

odpowiedzialności.

WYPOSAŻENIE

W opakowaniu fabrycznym powinny sięznajdować:

- ukośnica,

- woreczek do gromadzenia pyłu,

- piła tarczowa,

- przedłużenia stolika roboczego,

- zacisk stolika roboczego,

- śruba blokująca stolika roboczego.

DANE TECHNICZNE

Parametr Jednostka miary Wartość

Numer katalogowy YT-82174

Napięcie znamionowe [V~] 220 - 240

Częstotliwość znamionowa [Hz] 50

Moc znamionowa [W] 1800

Maksymalny kąt cięcia ukosowego [O]45

Masa [kg] 12,4

Poziom hałasu

- ciśnienie akustyczne LpA ± K [dB(A)] 93,0 ± 3,0

- moc LwA ± K [dB(A)] 105,0 ± 3,0

Klasa izolacji II

Stopieńochrony IPX0

Wskaźnik laserowy

- klasa 2

- moc [mW] <1

- długość fali [nm] 650

Cięcie drewna

Obroty znamionowe - II [min-1] 3800

Maks. wysokość x maks. długość cięcia

kąt obrotu w poziomie 0O/ kąt pochylenia 0O[mm] 75 x 305

kąt obrotu w poziomie 45O/ kąt pochylenia 0O[mm] 75 x 210

kąt obrotu w poziomie 0O/ kąt pochylenia 45O[mm] 40 x 305

kąt obrotu w poziomie 45O/ kąt pochylenia 45O[mm] 40 x 210

Minimalne wymiary obrabianego materiału: wys. x dł. x grub. [mm] 20 x 200 x 20

Cięcie metalu

Obroty znamionowe - I [min-1] 2500

Maks. wysokość x maks. długość cięcia

kąt obrotu w poziomie 0O/ kąt pochylenia 0O[mm] 5 x 305

kąt obrotu w poziomie 45O/ kąt pochylenia 0O[mm] 5 x 210

kąt obrotu w poziomie 0O/ kąt pochylenia 45O[mm] 3 x 305

kąt obrotu w poziomie 45O/ kąt pochylenia 45O[mm] 3 x 210

Minimalne wymiary obrabianego materiału: wys. x dł. x grub. [mm] 20 x 200 x 5

Piła tarczowa: śred. zew. x śred. mocowania x grubość maks. [mm] 255 x 25,4 x 1,4

Deklarowane wartości emisji hałasu zostały zmierzone zgodnie z standardowąmetodąpomiarowąi mogązostaćużyte do porów-

INSTRUKCJA ORYGINALNA

nania jednego narzędzia z drugim. Deklarowane wartości emisji hałasu mogąrównieżbyćużyte do wstępnej oceny ekspozycji.

Ostrzeżenie! Emisja hałasu podczas właściwej pracy elektronarzędzia może różnićsięod deklarowanych wartości w zależności

od sposobu w jaki jest używane narzędzie, w szczególności jaki rodzaj materiału jest obrabiany.

Ostrzeżenie! Należy określićśrodki ochrony operatora w oparciu o przybliżenie ekspozycji w aktualnych warunkach użytkowania.

Należy wziąć pod uwagęwszystkie części cyklu pracy. Oprócz czasu pracy należy uwzględnićinne czynniki takie, jak czas kiedy

narzędzie jest wyłączone oraz kiedy działa na biegu jałowym.

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznaćsięze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyﬁkacjami dostarczony-

mi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzićdo porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachowaćwszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi siędo wszystkich narzędzi napędzanych prądem elektrycznym zarówno

przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywaćdobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogąbyćprzyczynami wypadków.

Nie należy pracowaćelektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze,

gazy lub opary. Elektronarzędzia generująiskry, które mogązapalićpyłlub opary.

Nie należy dopuszczaćdzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodowaćutratękontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasowaćdo gniazdka sieciowego. Nie wolno modyﬁkowaćwtyczki w jakikolwiek

sposób. Nie wolno stosowaćżadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyﬁkowana wtyczka

pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikaćkontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko

porażenia prądem elektrycznym.

Nie należy narażaćelektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią.Woda i wilgoć, która dostanie się

do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciążaćkabla zasilającego. Nie używaćkabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od

gniazdka sieciowego. Unikaćkontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częścia-

mi. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używaćprzedłużaczy przeznaczonych do pracy poza

pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeńzmniejsza ryzyko

porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronęprzed napięciem zasi-

lania należy stosowaćurządzenie różnicowoprądowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostańczujny, zwracaj uwagęna to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie uży-

waj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas

pracy może prowadzićdo poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronęwzroku. Stosowanie środków ochrony osobistej, takich jak maski

przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszająryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłą-

czeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z

palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzićdo poważnych urazów.

Przed włączeniem elektronarzędzia usuńwszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz

pozostawiony na obracających sięelementach narzędzia może prowadzićdo poważnych urazów.

Nie sięgaj i nie wychylaj sięzbyt daleko. Utrzymuj odpowiedniąpostawęoraz równowagęprzez cały czas. Pozwoli to na

łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj sięodpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzieżz dala od ruchomych czę-

ści elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogązostaćpochwycone przez ruchome części.

Jeżeli urządzenia sąprzystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one

podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeńzwiązanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskęi ignorowanie zasad bezpie-

czeństwa. Beztroskie działanie może spowodowaćpoważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektrona-

INSTRUKCJA ORYGINALNA

rzędzie zapewni lepsząi bezpieczniejsząpracęjeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się

kontrolowaćza pomocąwłącznika sieciowego jest niebezpieczne i należy je oddaćdo naprawy.

Odłącz wtyczkęod gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed

regulacją, wymianąakcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwoląna uniknięcie przy-

padkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub

tych instrukcji posługiwaćsięelektronarzędziem. Elektronarzędzia sąniebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowańlub zacięć ruchomych czę-

ści, uszkodzeńczęści oraz jakichkolwiek innych warunków, które mogąwpłynąć na działanie elektronarzędzia. Uszko-

dzenia należy naprawićprzed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konser-

wowane narzędzia.

Narzędzia tnące należy utrzymywaćczyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami

jest mniej skłonne do zakleszczania i jest łatwiej kontrolowaćje podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę

rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niżzostały zaprojektowane, może spowodowaćpowstanie niebez-

piecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i po-

wierzchnie do chwytania nie pozwalająna bezpiecznąobsługęoraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamien-

nych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

INSTRUKCJE BEZPIECZEŃSTWA DLA PILAREK DO CIĘCIA UKOSOWEGO

Pilarki do cięcia ukosowego sąprzeznaczone do cięcia drewna i materiałów drewnopodobnych, nie mogąbyćużywane

ze ściernicami do cięcia materiałów żelaznych jak prętów, drążków, słupków itp. Pyłściernicy powoduje zacinanie sięru-

chomych części takich, jak dolna część osłony ostrza. Iskry powstające z cięcia ściernicąspalądolnączęść osłony ostrza, wkład

stolika roboczego oraz inne plastikowe części.

Stosowaćzaciski do mocowanie obrabianego materiału za każdym razem, gdy jest to możliwe. Jeżeli obrabiany materiał

będzie trzymany za pomocąręki, należy zawsze utrzymywaćrękęprzynajmniej 100 mm od każdej ze stron piły tarczowej.

Nie stosowaćtej pilarki do cięcia elementów, które sązbyt małe, aby były bezpiecznie zamocowane lub trzymane ręką.

Jeżeli twoja ręka jest umieszczona zbyt blisko piły tarczowej, wzrasta ryzyko urazu spowodowane kontaktem z piłą tarczową.

Obrabiany element musi byćstacjonarny i zamocowany lub trzymany zarówno przez płytęoporowąlak i stolik roboczy.

W żadnym wypadku nie podawaćobrabianego materiału lub nie ciąć „z wolnej ręki”. Niezamocowane lub poruszający się

przedmiot obrabiany może zostaćwyrzucony z dużą prędkością, powodując urazy.

Pchaćpiłę przez obrabiany przedmiot. Nie ciągnąć piły przez obrabiany przedmiot. W celu przeprowadzenia cięcia,

ponieść głowicępilarki i pociągnąć jąponad obrabianym materiałem bez cięcia, uruchomićsilnik, obniżyćgłowicęi prze-

pchnąć piłę przez obrabiany przedmiot. Cięcie podczas ciągnięcia piły prawdopodobnie spowoduje, że ostrze piły wydostanie

sięna góręobrabianego materiału i gwałtownie wyrzuci zespółostrza w kierunku operatora.

Nigdy nie krzyżuj swoich rąk z zamierzonąliniącięcia jak równieżz przodu lub z tyłu piły tarczowej. Przytrzymywanie

obrabianego materiału „krzyżując rękę” np. trzymanie obrabianego materiału z prawej strony piły tarczowej za pomocąlewej ręki

lub na odwrót jest bardzo niebezpieczne.

Nigdy nie sięgaj za płytęoporową, aby którakolwiek z rąk znalazła siębliżej niż100 mm od dowolnej strony piły tar-

czowej, aby usunąć resztki drewna lub z jakiegokolwiek innego powodu, podczas gdy piła tarczowa wiruje. Odległość

wirującej piły tarczowej od twojej ręki może nie byćoczywista i możesz byćpoważnie zraniony.

Skontroluj obrabiany materiałprzed cięciem. Jeżeli obrabiany produkt jest wygięty lub zwinięty zamocuj go tak, aby

zewnętrzna wygięta powierzchnia była skierowana w stronępłyty oporowej. Zawsze sięupewnij, że nie ma przerwy po-

między obrabianym materiałem, płytąoporowąoraz stolikiem roboczym wzdłużlinii cięcia. Wygięty lub zwinięty obrabiany

materiałmoże sięskręcićlub przesunąć i może spowodowaćzaciskanie piły tarczowej podczas cięcia. Obrabiany materiałnie

powinien zawieraćgwoździ lub obcych obiektów.

Nie używaćpilarki dopóki stolik roboczy nie będzie oczyszczony z wszystkich narzędzi, skrawków drewna itp. oprócz

obrabianego materiału. Małeścinki lub luźne kawałki drewna, lub inne obiekty, które zetknąsięz obracającąsiępiłą tarczową,

mogązostaćwyrzucone z dużą prędkością.

Przecinaj tylko jeden obrabiany materiałnaraz. Wiele ułożonych warstwowo materiałów nie może byćwłaściwe zamocowa-

nych lub uchwyconych i może zakleszczaćpiłę tarczowąlub przemieszczaćsięw trakcie pracy.

Przed użyciem upewnij się, że pilarka do cięcia ukosowego jest zamocowana lub umieszczona na równym, twardym pod-

łożu roboczym. Równe i twarde podłoże robocze zmniejsza ryzyko tego, ze pilarka do cięcia ukosowego zacznie byćniestabilna.

Zaplanuj swojąpracę. Za każdym razem kiedy zmieniasz skos lub ustawienie kąta skosu, upewnij się, że regulowana pły-

ta oporowa jest ustawiona poprawnie, aby podeprzećobrabiany materiałi nie zetknie sięz piłą tarczowąlub systemem

INSTRUKCJA ORYGINALNA

osłon. Bez włączania narzędzia oraz bez obrabianego materiału na stoliku, przemieść piłę tarczowąw symulacji pełnego cięcia

aby sięupewnić, że nie dojdzie do kontaktu lub niebezpieczeństwa przecięcia płyty oporowej.

Zastosuj właściwe podparcie takie, jak przedłużenia stolika roboczego, podstawki robocze itp. jeżeli obrabiany materiał

jest szerszy lub dłuższy niżgórna powierzchnia stolika roboczego. Materiałdłuższy lub szerszy niżstolik roboczy pilarki do

cięcia ukosowego może sięprzechylićjeżeli nie zostałbezpiecznie zamocowany. Jeżeli odcięta część lub obramiany materiałsię

przechylą, mogąunieść dolnąosłonępiły tarczowej lub mogązostaćwyrzucone przez wirujące ostrze.

Nie wykorzystuj innej osoby jako zamiennik przedłużeństolika roboczego lub jako dodatkowa podpora. Niestabilna pod-

pora obrabianego materiału może spowodowaćzakleszczenie piły tarczowej lub przemieszczenie sięmateriału podczas cięcia,

pociągając ciebie i pomocnika w stronęwirującego ostrza.

Cięty materiałnie może byćzacinany lub dociskany w dowolnymi środkami do wirującej piły tarczowej. Ściśnięty np.

przez użycie ograniczników długości, przecinany materiałmoże zostaćzaklinowany przez ostrze i gwałtownie wyrzucony.

Zawsze używaj zacisków lub osprzętu zaprojekowanego do właściwego przytrzymania okrągłych materiałów jak, drążki

lub rury. Drążki majątendencjędo obracania siępodczas cięcia, powodując, że ostrze „wgryza się” i pociąga obrabiany materiał

z twoimi dłońmi w kierunku ostrza.

Pozwól ostrzu osiągnąć pełnąprędkość przed kontaktem z obrabianym materiałem. Zmniejszy to ryzyko wyrzucenia ob-

rabianego materiału.

Jeżeli obrabiany materiałlub ostrze ulegnązakleszczeniu, wyłącz pilarkę. Odczekaj ażwszystkie ruchome części sięza-

trzymają, a następnie odłącz wtyczkęod źródła zasilania i/lub usuńakumulator. Dopiero wtedy zajmij sięuwolnieniem za-

ciętego materiału. Kontynuowanie cięcia z zakleszczonym materiałem może spowodowaćutratękontroli lub uszkodzićpilarkę.

Po zakończeniu cięcia, zwolnij włącznik, przytrzymaj głowice tnącąw dole i odczekaj do zatrzymania ostrza przed usu-

nięciem ciętego materiału. Sięganie rękami w pobliże ostrza w biegu jest niebezpieczne.

Trzymaj mocno rękojeść podczas wykonywania cięcia wgłębnego lub zwalniania włącznika przed tym, gdy głowica tnąca

jest całkowicie obniżona. Hamowanie tarczy tnącej może spowodować, gwałtowne pociągnięcie głowicy tnącej w dół, powo-

dując ryzyko urazu.

MONTAŻNARZĘDZIA

Produkt dostarczany jest jako niemal całkowicie zmontowany, jednakże przed podjęciem pracy należy zamocowaćśrubęblokują-

cąobrót głowicy tnącej oraz ewentualnie zamontowaćzacisk stolika i lub przedłużenia stolika roboczego w zależności od rodzaju

wykonywanej pracy.

Śrubęblokującąstolik należy wkręcićw otwór w ramieniu stolika roboczego (II), ale nie należy jej dokręcaćdo oporu, gdyżzablo-

kuje to możliwość obrotu głowicy tnącej.

Wkręcić(XIII) do oporu śrubęblokującąmożliwość pochylenia poprzecznego głowicy tnącej. Podczas czynności przygotowaw-

czych zaleca sięzablokowanie głowicy w położeniu zero. Zmiana kąta została opisana w dalszej części instrukcji.

W przypadku cięcia elementów o długości przekraczającej rozmiar stolika roboczego należy zamocowaćprzedłużenia stolika.

Przedłużenie wsunąć w otwory w bocznej krawędzi stolika roboczego tak, aby wygięta część przedłużenia była skierowana ku

górze, a następnie zablokowaćpołożenie przedłużenia za pomocąśruby (III).

W przypadku cięcia elementów o długości znacznie przekraczającej rozmiar stolika roboczego z zamontowanymi przedłużeniami

należy wykorzystaćzewnętrzne elementy mocujące, np. ściski, podpórki, imadła itp. w celu pewnego i bezpiecznego zamocowa-

nia obrabianego materiału na stoliku ukośnicy.

PRZYGOTOWANIE DO PRACY

Uwaga! Wszystkie czynności przygotowawcze należy wykonaćprzy odłączonym zasilaniu. Wtyczka kabla zasilającego narzędzie

musi byćodłączona od gniazdka sieciowego.

Ostrzeżenie! Po zamontowaniu piły tarczowej przeznaczonej tylko do cięcia drewna zabronione jest cięcie metalu. Do cięcia

metalu należy wykorzystaćpiły tarczowe przeznaczone zarówno do cięcia drewna jak i metalu.

Czynności do wykonania przed rozpoczęciem pracy

Narzędzie należy przymocowaćw miejscu pracy, do stołu roboczym, stojaka lub do podobnego stanowiska. Wszystkie osłony i

elementy bezpieczeństwa musza byćpoprawnie zamocowane przed uruchomieniem maszyny. Należy sięupewnić, że piła tar-

czowa może sięswobodnie obracać. Podczas pracy z materiałem drewnianym należy zwrócićuwagęna obce elementy w nim, jak

gwoździe czy śruby itp. Przed uruchomieniem maszyny należy sięupewnić, że wszystkie części ruchome mogąwykonaćpłynny

ruch w pełnym zakresie, a piła tarczowa jest zamocowana poprawnie. Przed podłączeniem wtyczki kabla do sieci zasilającej

należy sięupewnić, że parametry sieci zasilającej odpowiadajątym z tabliczki znamionowej maszyny.

Ukośnicęnależy postawićna równym i stabilnym podłożu, na przykład na stole roboczym. Wysokość montażu należy dobraćdo

wzrostu operatora, w taki sposób aby była możliwość pełnej obsługi bez zbyt dalekiego sięgania, przy zapewnieniu stabilnej i

bezpiecznej postawy operatora.

INSTRUKCJA ORYGINALNA

Podstawa stolika roboczego została wyposażona w otwory umożliwiające przykręcenie jej do podłoża. Należy w tym celu wyko-

rzystaćśruby i w razie potrzeby nakrętki.

Montażi wymiana piły tarczowej

Uwaga! Przed rozpoczęciem montażu lub wymiany piły tarczowej należy odłączyćukośnicęod sieci zasilającej, przez odłączenie

wtyczki od gniazda sieci zasilającej.

Podczas wymiany piły tarczowej należy używaćrękawic ochronnych, aby uniknąć zranienia ostrzem.

Unieść głowicętnącąi poluzowaćśrubę, ale nie wykręcaćjej całkowicie, przytrzymującąosłonęmontażu (IV). Nacisnąć i przy-

trzymaćblokadęruchomej osłony (V), a następnie odsunąć osłonępiły tarczowej do oporu. Osłona powinna odsunąć osłonę

montażu, a także pozostaćw pozycji otwartej, po zwolnieniu nacisku na blokadę(VI). Nacisnąć blokadęwrzeciona, a następnie

kluczem obracaćw kierunku zgodnym z ruchem wskazówek zegara do momentu zablokowania możliwości obrotu wrzeciona

(VII). Po zablokowaniu obrotu tarczy odkręcićśrubęmocującątarczę. Zdemontowaćtalerz mocujący oraz piłę tarczową(VIII).

Przed montażem nowej piły tarczowej należy oczyścićmocowanie z kurzu i pyłu. Piłę tarczowązamocowaćtak, aby kierunek

jej obrotów byłzgodny z kierunkiem obrotów pokazanym za pomocąstrzałki na osłonie. Następnie założyćtalerz mocujący i

przytrzymując blokadęwrzeciona, mocno i pewnie dokręcićśrubęmocującąpiłę tarczową. Osłony zamontowaćw kolejności

odwrotnej do demontażu.

Po montażu sprawdzićczy piła tarczowa swobodnie obraca sięw ustawieniu prostopadłym i pod kątem 45 st.

Uwaga! Po zmianie kąta stolika, należy sięupewnić, że piła tarczowa lub głowica tnąca nie napotka przeszkód podczas pracy.

Należy bez włączania sprawdzićczy może zostaćwykorzystany pełen zakres pracy ukośnicy. W razie potrzeby należy dokonać

niezbędnych ustawieńusuwając przeszkody.

Zalecenia dotyczące stosowania piłtarczowych

Ostrzeżenie! Należy sięupewnić, że dopuszczalna prędkość obrotowa piły tarczowej jest równa lub wyższa niżprędkość obro-

towa pilarki. Zastosowanie piły tarczowej nie spełniającej powyższego warunku doprowadzi do rozpadnięcia siępiły tarczowej w

trakcie pracy co może byćprzyczynąpoważnych obrażeń.

Piłę tarczowąnależy dobraćpod kątem przecinanego materiału. Im większa ilość zębów tym rzaz będzie wyższej jakości, do cięcia

płyt laminowanych, twardego materiału zaleca sięużywaćtarczy z 48 zębami. W przypadku gdy w materiale mogąznajdowaćsię

zszywki, gwoździe lub inne elementy konstrukcyjne należy stosowaćpiły tarczowe przeznaczone do cięcia drewna konstrukcyjnego.

Należy stosowaćtylko tarcze zalecane przez producenta: tarcze do cięcia drewna i materiałów drewnopochodnych z zębami

wykonanymi z węglików spiekanych spełniających wymagania normy EN 847-1 o parametrach określonych w tabeli z danymi

technicznymi. Upewnićsięże prędkość oznaczona na tarczy jest wyższa lub równa prędkości podanej na narzędziu.

Nie stosowaćuszkodzonych tarcz tnących. Przed rozpoczęciem każdej pracy należy dokonaćoględzin tarczy tnącej i w przypad-

ku stwierdzenia pęknięć, wyszczerbień, zgięć, wyłamanych zębów lub jakichkolwiek innych uszkodzeńnależy tarczęwymienićna

nowąprzed rozpoczęciem pracy. Trzymając tarczęza otwór mocujący lekko uderzyćrękojeściąwkrętaka z tworzywa sztucznego

w korpus tarczy. Głuchy dźwięk może oznaczaćpęknięcie korpusu tarczy, które może nie byćwidoczne gołym okiem.

Kable przedłużające

Jeżeli zajdzie potrzeba podłączenia produktu za pomocąkabli przedłużających, przekrój żyłkabli przedłużających powinien być

nie mniejszy niżprzekrój żyłkabla zasilającego dołączonego do produktu. W przypadku przedłużaczy dłuższych niż25 m przekrój

żyłpowinien byćnie mniejszy niż1,5 mm2.

Ryzyko resztkowe

Maszyna została zaprojekowana i zbudowana zgodnie ze sztukąi przy uwzględnieniami zasad bezpieczeństwa. Jednakże może

wystąpićryzyko resztkowe podczas użytkowania produktu.

Zagrożenie zdrowia związane z zasilaniem prądem elektrycznym z powodu użycia niewłaściwych kabli zasilających.

Zagrożenie związane z hałasem z powodu nie stosowania ochronników słuchu.

Ryzyko resztkowe może zostaćzminimalizowane przez dokładne przestrzeganie instrukcji bezpieczeństwa.

PRACA UKOŚNICĄ

Podnoszenie i blokowanie głowicy tnącej

Po wyjęciu z opakowania głowica tnąca ukośnicy jest zablokowana w dolnym położeniu. W celu jej odblokowania należy od-

ciągnąć trzpieńblokady (IX). W tej pozycji trzpienia blokady możliwe jest swobodne podnoszenie i opuszczanie głowicy tnącej.

Sprężyna spowoduje uniesienie głowicy, nie należy jednak puszczaćrękojeści, a trzymaćją, stawiając niewielki opór, ażdo

pełnego uniesienia głowicy.

W przypadku gdy nie jest możliwe opuszczenie głowicy do końca zakresu lub jest ona opuszczana zbyt nisko, należy dokonać

regulacji za pomocąśruby, a następnie zablokowaćjąza pomocąnakrętki (X).

Podczas podnoszenia i opuszczania głowicy tnącej, należy sprawdzićczy ruchoma osłona tarczy swobodnie sięporusza samo-

czynnie odsłaniając piłę tarczowąpodczas opuszczania głowicy tnącej i samoczynnie osłania piłę tarczowąpodczas podnoszenia

głowicy tnącej. W przypadku gdy zostanąwykryte przeszkody blokujące ruch osłony, należy je usunąć przed podjęciem pracy.

INSTRUKCJA ORYGINALNA

Ustawianie kąta cięcia wzdłużnego głowicy tnącej

Możliwy jest ruch obrotowy głowicy w zakresie +/- 45 st. W celu obrotu głowicy należy poluzowaćśrubęblokującą, unieść i przy-

trzymaćdźwignięblokującąi obrócićstolik do pożądanego kąta (XI). Aby łatwiej było ustawićkąt głowicy, można posłużyćsię

skaląprzymocowanądo podstawy stolika (XII). Zapadka umożliwia łatwe ustawienie głowicy w najbardziej popularnych kątach

cięcia wzdłużnego (0; 15; 22,5; 31,6; 45 stopni). W tym celu należy zwolnićnacisk na dźwignie blokady tak, aby została umiesz-

czona w wycięciu w spodniej stronie podstawy stolika roboczego, a następnie dokręcićśrubęblokującą. Pozostałe ustawienia

kątów cięcia możliwe jest tylko za pomocądokręcenia śruby blokującej.

Uwaga! Zabronione jest blokowanie stolika tylko za pomocądźwigni, zawsze należy dokręcićśrubęblokującą.

Ustawianie kąta cięcia poprzecznego (ukosu) głowicy tnącej.

Możliwe jest przechylenie głowicy tnącej o kąt nie przekraczający 45 st. Należy głowicęodblokowaćprzekręcając dźwignię(XIII),

a następnie ustawićja pod pożądanym kątem i zablokowaćw tej pozycji dokręcając dźwignię. Podczas ustawiania można się

posłużyćskaląnaniesionąna podstawie stolika.

Uwaga! Po zmianie kąta głowicy tnącej, należy sięupewnić, że piła tarczowa lub głowica tnąca nie napotka przeszkód podczas

pracy. Należy bez włączania sprawdzićczy może zostaćwykorzystany pełen zakres pracy ukośnicy. W razie potrzeby należy

dokonaćniezbędnych ustawieńusuwając przeszkody.

Jeżeli nie jest możliwe wykorzystanie pełnego zakresu kata cięcia lub przekracza on wartości nominalne, należy dokonaćregula-

cji odkręcając lub dokręcając śrubęoporowąna jednym i/ lub drugim końcu skali (XIV). Po ustawieniu pełnego zakresu, należy

śruby zabezpieczyćprzed odkręcaniem, dokręcając nakrętki zabezpieczające.

Stosowanie odciągu pyłu

Ukośnica jest wyposażona w króciec, który umożliwia podłączenie worka będącego na wyposażeniu ukośnicy lub zewnętrznej

instalacji odciągu pyłu. W przypadku wykorzystania dołączonego woreczka należy go zamocowaćgo na króćcu (XV). Woreczek

należy opróżniaćza każdym razem gdy będzie pełny oraz każdorazowo po skończonej pracy.

W przypadku stosowania zewnętrznego systemu odciągu pyłu, np. w postaci odkurzacza przemysłowego należy wąż elastyczny

odkurzacza podłączyćdo króćca pilarki bezpośrednio lub za pomocąodpowiednego adaptera. Pilarka nie jest wyposażona w

adapter umożliwiający podłączenie węża.

Transport produktu

W przypadku transportu ukośnicy należy jątransportowaćw oryginalnym opakowaniu fabrycznym. Należy opuścićgłowicętnącą

do najniższego położenia i zabezpieczyćza pomocątrzpienia. Stolik obrócićo 45 st. zgodnie z układem wyprasek styropianowych

w opakowaniu. Należy zdemontowaćśrubęblokującąstolik roboczy.

Jeżeli pilarka będzie przenoszona na niewielkie dystanse, np. w celu zmiany stanowiska pracy, pilarkęnależy najpierw zabez-

pieczyćprzez opuszczenie i zablokowanie głowicy, zablokowanie ruchu prowadnicy cięcia poziomego oraz zablokowanie obrotu

głowicy w obu płaszczyznach cięcia. Pilarkęnależy zawsze transportowaćodłączonąod zasilania. Wtyczka kabla zasilającego

musi byćodłączona od gniazdka sieciowego.

Jeżeli pilarka została wyposażona w rękojeść transportową, należy jąużyćdo przenoszenia narzędzia na niewielkie dystanse.

Przed użyciem rękojeści należy sięupewnić, że głowica została zablokowana w dolnym położeniu oraz zostałzablokowany jej

ruch po prowadnicach i położenie w obu płaszczyznach cięcia.

Wskaźnik laserowy

Pilarka posiada wskaźnik laserowy, który pokazuje linięcięcia na zamontowanym do stolika materiale. Wskaźnik jest uruchamiany

niezależnym włącznikiem. Pozycja: O - oznacza wyłączony wskaźnik, pozycja: I – oznacza włączony wskaźnik. Nie wpatrywać

sięz źródło emisji promienia laserowego może to grozićtymczasowym lub stałym uszkodzeniem wzroku.

Uruchamianie ukośnicy

Włącznik posiada blokadęzabezpieczającąprzed przypadkowym wciśnięciem włącznika. Przed naciśnięciem włącznika należy

przestawićprzycisk blokady tak, aby zrównałsięz powierzchniąwłącznika, a następnie przytrzymując przycisk blokady, wcisnąć włącznik.

Ustawianie prędkości obrotowej (XXIII)

Ukośnica posiada przełącznik pozwalający zmienićprędkość obrotowątarczy. Prędkość obrotowąnależy wybraćw zależności

od przecinanego materiału. W przypadku przecinania drewna i materiału drewnopochodnych należy przełącznik przestawićw

pozycjęII – wyższa prędkość obrotowa. W przypadku przecinania metalu należy przełącznik przestawićw pozycjęI – niższa

prędkość obrotowa.

Uwaga! Przed rozpoczęciem cięcia należy sięupewnić, że została nastawiona prędkość obrotowa właściwa dla cięcia wybranego

materiału.

Przecinanie drewna z niższąprędkościąobrotowąskutkuje niższąwydajnościąi mniej równąkrawędziąrzazu. Przecinanie metalu

z wyższąprędkościąobrotowąskutkuje przegrzewaniem piły tarczowej oraz krawędzi cięcia. Doprowadzi to do szybszego zużycia

piły oraz większego obciążenia przekładni napędowej, a także może doprowadzićdo uszkodzenia piły tarczowej oraz ukośnicy.

Cięcie ukośnicą

INSTRUKCJA ORYGINALNA

Pilarka umożliwia trzy rodzaje cięcia. Cięcie w którym głowica będzie poruszała sięw dółlub cięcie w którym opuszczona i za-

blokowana głowica będzie poruszała sięw poziomie. Trzecim rodzajem jest cięcie wgłębne, gdzie głowica jest opuszczana na

ustawionąwcześniej wysokość, przytrzymywana w tej pozycji, a następnie poruszana w poziomie.

Pełne uniesienie głowicy spowoduje zadziałanie dodatkowej blokady zapobiegającej niezamierzonemu opuszczeniu głowicy.

Opuszczenie głowicy jest możliwe dopiero po odciągnięciu blokady (XVI).

Przesunąć głowicęi zablokowaćjej położenie dokręcając śrubęblokady prowadnicy (XVII). Ustawićkąty głowicy i nie podłączając

pilarki do zasilania dokonaćsymulowanego cięcia. Sprawdzićczy piła tarczowa nie wejdzie w kontakt ze stolikiem, płytąoporową

lub jakimkolwiek innym elementem poza przecinanym materiałem.

W przypadku cięcia, w którym opuszczona głowica będzie sięporuszała po prowadnicach należy opuścićgłowicęi zablokować

jej pozycjęza pomocątrzpienia blokady. Odblokowaćprowadnice luzując śrubęblokującą. Ustawićkąty głowicy i nie podłączając

pilarki do zasilania dokonaćsymulowanego cięcia. Sprawdzićczy piła tarczowa nie wejdzie w kontakt ze stolikiem, płytąoporową

lub jakimkolwiek innym elementem poza przecinanym materiałem. Sprawdzićczy ruch po prowadnicach odbywa siępłynnie.

W przypadku ustawienia głowicy na określonej wysokości należy poluzowaćśrubęmocującąogranicznik opuszczenia głowicy,

przesunąć go i zablokowaćw tej pozycji, dokręcając śrubę(XVIII). Następnie ustawićwysokość opuszczania głowicy wkręcając

śrubęi zablokowaćjąza pomocąpierścienia (XIX). Ustawićkąty głowicy i nie podłączając pilarki do zasilania dokonaćsymulo-

wanego cięcia. Sprawdzićczy piła tarczowa nie wejdzie w kontakt ze stolikiem, płytąoporowąlub jakimkolwiek innym elementem

poza przecinanym materiałem. Sprawdzićczy ruch po prowadnicach odbywa siępłynnie.

Zamocowaćdo stolika przecinany materiałtak, aby zawsze opierałsięo płytęoporową. Do zamocowania obrabianego materiału

należy dołączonego zacisku. Trzpieńzacisku zamocowaćpo jednej ze stron stolika. Trzpieńzabezpieczyćdokręcając śrubę(XX).

Wyregulowaćwysokość ramienia docisku i po ustawieniu zabezpieczyćdokręcając śrubę(XXI). Przecinany materiałpołożyćna

stoliku i zamocowaćdokręcając talerz docisku (XXII).

Po wciśnięciu włącznika należy pozwolićosiągnąć pile tarczowej znamionowe obroty i dopiero rozpocząć cięcie. Włącznik nie

posiada blokady umożliwiającej zablokowanie go w którejkolwiek pozycji. Zabronione jest przykładanie piły do materiału i dopiero

uruchamianie narzędzia. Może to spowodowaćzablokowanie piły, jej uszkodzenie, bądźuszkodzenie materiału. Może to prowa-

dzićdo powstania obrażeń.

W przypadku wznawiania cięcia, należy pozwolićpile tarczowej osiągnąć znamionowe obroty, a następnie wprowadzićjądo rzazu.

Podczas cięcia nie przeciążaćtarczy, nie przegrzewaćostrzy tarczy wykonanych z węglików spiekanych. Podczas cięcia piłę

tarczowąnależy prowadzićpłynnym ruchem, unikając nadmiernego nacisku. Nacisk jaki należy wywieraćna głowicętnącąnie

powinien byćwiększy niżten który wystarcza do cięcia materiału. Należy unikaćuderzania piłą tarczowąw cięty materiał.

W przypadku zablokowania piły w ciętym materiale należy natychmiast zwolnićnacisk na włącznik narzędzia, odłączyćjąod

źródła zasilania, a następnie wydostaćpiłę z zacięcia.

Należy dokonaćoględzin piły pod kątem uszkodzeńlub deformacji jakie mogły powstaćw momencie zacięcia i w przypadku

zauważenia ich wymienićpiłę na nową, wolnąod uszkodzeń. Należy teżsprawdzićprzyczynęzacięcia, na przykład czy w prze-

cinanym materiale nie znajdująsięelementy metalowe, które mogły spowodowaćzablokowanie piły. Przed rozpoczęciem pracy

należy usunąć przyczynęzacięcia piły.

Po zakończonym cięciu należy wirującąpiłę wyprowadzićz rzazu, a dopiero następnie zwolnićnacisk na włącznik. Odczekaćdo

całkowitego zatrzymania sięobrotów piły tarczowej. Odłączyćpilarkęod zasilania przez wyciągnięcie wtyczki z gniazdka siecio-

wego, a następnie zdemontowaćze stolika obrabiany materiał.

Po skończonej pracy należy przejść do czynności konserwacyjnych.

KONSERWACJA I PRZEGLĄDY

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnąć wtyczkęnarzędzia z gniazdka sieci

elektrycznej. Po zakończonej pracy należy sprawdzićstan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę:

korpusu i rękojeści, przewodu elektrycznego z wtyczkąi odgiętką, działania włącznika elektrycznego, drożności szczelin wentyla-

cyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik

nie może domontowaćnarzędzia, ani wymieniaćżadnych podzespołów lub części składowych, gdyżpowoduje to utratępraw

gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie, lub w czasie pracy, sąsygnałem do przeprowadzenia

naprawy w punkcie serwisowym, należy sięw tym celu skontaktowaćz producentem. Po zakończeniu pracy, obudowę, szczeliny

wentylacyjne, przełączniki, rękojeść dodatkowąi osłony należy oczyścićnp. strumieniem powietrza (o ciśnieniu nie większym niż

0,3 MPa), pędzlem lub suchąszmatkąbez użycia środków chemicznych i płynów czyszczących. Nie należy stosowaćostrych

narzędzi do czyszczenia. Należy zdemontowaćpiłę tarczowąi oczyścićwnętrze osłon, mocowanie piły tarczowej jak i samąpiłę

z pyłu i innych zanieczyszczeńpowstających w trakcie pracy. Uchwyty, pokrętła oraz inne elementy regulacyjne oczyścićsuchą

czystąszmatką.

ORIGINAL INSTRUCTIONS

PRODUCT CHARACTERISTICS

The mitre saw is a versatile tool designed for cutting wood and wood-based materials. A special disc and a switch to reduce the

rotation speed also allows you to cut metal. Thanks to the wide range of adjustment options, straight and angular cutting is possi-

ble. The correct, reliable and safe operation of the tool depends on its proper use, therefore:

Read and keep the entire manual before the ﬁrst use of the tool.

The supplier shall not be liable for any damage resulting from failure to comply the safety instructions and recommendations

speciﬁed in this manual.

ACCESSORIES

The factory packaging should contain:

- the mitre saw,

- the dust bag,

- the circular saw,

- the work table extensions,

- the work table clamp,

- the work table locking screw.

SPECIFICATION

Parameter Unit Value

Catalogue No. YT-82174

Rated voltage [V~] 220 - 240

Rated frequency [Hz] 50

Rated power [W] 1800

Maximum bevel cutting angle [O]45

Weight [kg] 12.4

Noise level

- sound pressure LpA ± K [dB(A)] 93.0 ± 3.0

- power LwA ± K [dB(A)] 105.0 ± 3.0

Protection class II

Protection rating IPX0

Laser pointer

- class 2

- power [mW] <1

- wavelength [mm] 650

Wood cutting

Rated speed - II [min-1] 3800

Max. height x max. cutting length

horizontal rotation angle 0O/ tilt angle 0O[mm] 75 x 305

horizontal rotation angle 45O/ tilt angle 0O[mm] 75 x 210

horizontal rotation angle 0O/ tilt angle 45O[mm] 40 x 305

horizontal rotation angle 45O/ tilt angle 45O[mm] 40 x 210

Minimum workpiece dimensions: height x length x thickness [mm] 20 x 200 x 20

Metal cutting

Rated speed - I [min-1] 2500

Max. height x max. cutting length

horizontal rotation angle 0O/ tilt angle 0O[mm] 5 x 305

horizontal rotation angle 45O/ tilt angle 0O[mm] 5 x 210

horizontal rotation angle 0O/ tilt angle 45O[mm] 3 x 305

horizontal rotation angle 45O/ tilt angle 45O[mm] 3 x 210

Minimum workpiece dimensions: height x length x thickness [mm] 20 x 200 x 5

Circular saw: outer diam. x ﬁxing diam. x max. thickness [mm] 255 x 25,4 x 1,4

The declared noise emission values have been measured using the standard test method and can be used to compare one tool

to another. The declared noise emission values can also be used for preliminary exposure assessment.

ORIGINAL INSTRUCTIONS

Warning! Noise emissions during the correct operation of a power tool may diﬀer from the declared values depending on the

manner in which the tool is used, in particular the type of the workpiece.

Warning! Operator protection measures must be determined based on an approximation of exposure under current conditions

of use. All stages of the work cycle must be taken into account. In addition to the working time, other factors must be taken into

account, such as the time when the tool is switched oﬀand when it is idle.

GENERAL WARNINGS FOR THE SAFETY OF POWER TOOLS

Warning! Read all safety warnings, illustrations and speciﬁcations provided with this power tool. Failure to do so may

result in electric shock, ﬁre or serious injury.

Keep all warnings and instructions for future reference.

The term “power tool” used in warnings applies to all tools driven by power both wired and wireless.

Workplace safety

Keep the workplace well-lit and clean. Disorder and poor lighting can be causes of accidents.

Do not work with power tools in an environment with an increased risk of explosion, containing ﬂammable liquids, gases

or vapors. Power tools generate sparks that can ignite dust or fumes.

Children and third persons should not be allowed to enter the workplace. Loss of concentration can result in loss of control.

Electrical safety

The plug of the electric cable must match the power socket. You must not modify the plug in any way. Do not use any

plug adapters with earthed power tools. An unmodiﬁed plug that ﬁts the outlet reduces the risk of electric shock.

Avoid contact with earthed surfaces such as pipes, radiators and coolers. Grounding the body increases the risk of electric shock.

Do not expose power tools to contact with atmospheric precipitation or moisture. Water and moisture that gets inside the

power tool increases the risk of electric shock.

Do not overload the power cable. Do not use the power cord to carry, pull or unplug the power plug from the power outlet.

Avoid contact of the power cable with heat, oils, sharp edges and moving parts. Damage or entanglement of the power cord

increases the risk of electric shock.

In the case of working outside closed rooms, use extension cords intended for work outside closed rooms. The use of an

extension cord adapted for outdoor use reduces the risk of electric shock.

When using a power tool in a humid environment is unavoidable as a protection against supply voltage use a residual

current device (RCD). The use of RCD reduces the risk of electric shock.

Personal safety

Stay alert, pay attention to what you do and keep common sense while working with the power tool. Do not use a power

tool when you are tired or under the inﬂuence of alcohol or medication. Even a moment of inattention while working can

lead to serious personal injury.

Use personal protective equipment. Always wear eye protection. The use of personal protective equipment such as dust

masks, anti-slip safety shoes, helmets and hearing protection reduce the risk of serious personal injury.

Prevent accidental operation. Make sure that the electric switch is in the “oﬀ” position before connecting to the power

supply and / or battery, lifting or moving the power tool. Moving the power tool with the ﬁnger on the switch or powering the

power tool, when the switch is in the “on” position can lead to serious injuries.

Before turning on the power tool remove any keys and other tools that were used to adjust it. The key left on the rotating

parts of the power tool can lead to serious injuries.

Do not reach and do not lean too far. Keep the right attitude and balance all the time. This will allow easier control over the

power tool in case of unexpected work situations.

Dress accordingly. Do not wear loose clothing or jewelry. Keep your hair and clothing away from moving parts of the

power tool. Loose clothing, jewelry or long hair can be caught by moving parts.

If the devices are ﬁtted for the connection of dust extraction or dust collection, make sure that they are connected and

used properly. The use of dust extraction reduces the risk of dust hazards.

Do not let the experience acquired from frequent use of the tool resulted in carelessness and ignoring safety rules.

Carefree action can cause serious injuries in a fraction of a second.

Use and care of the power tool

Do not overload the power tool. Use the power tool appropriate for the selected application. The right power tool will pro-

vide a better and safer job if used according to the designed load.

Do not use the power tool, if the electric switch does not allow switching on and oﬀ. Power tool, which cannot be controlled

by means of a power switch is dangerous and must be returned for repair.

Disconnect the plug from the power socket and / or remove the battery if it is detachable from the power tool before adjusting,

changing accessories or storing the tool. Such preventive measures will allow you to avoid accidentally turning on the power tool.

ORIGINAL INSTRUCTIONS

Keep the tool out of the reach of children, do not let people who do not know how to operate the power tool or these

instructions use a power tool. Power tools are dangerous in the hands of untrained users.

Maintain power tools and accessories. Check the tool for mismatches or jams of moving parts, damage to parts and any

other conditions that may aﬀect the operation of the power tool. Damage must be repaired before using the power tool.

Many accidents are caused by incorrectly maintained tools.

Keep cutting tools sharp and clean. Properly maintained cutting tools with sharp edges are less prone to jamming and are

easier to control when working.

Use power tools, accessories and inserted tools etc. in accordance with these instructions, taking into account the type

and conditions of work. The use of tools for work other than designed is likely to result in a dangerous situation.

Handles and gripping surfaces must be dry, clean and free from oil and grease. Slippery handles and gripping surfaces do

not allow for safe operation and control of the tool in dangerous situations.

Repairs

Repair the power tool only in authorized facilities using only original spare parts. This ensures proper operation safety of

the power tool.

SAFETY INSTRUCTIONS FOR MITRE SAWS

Mitre saws are intended for cutting wood and wood-like materials and may not be used with grinding wheels for cutting

iron materials such as bars, rods, posts, etc. The dust generated by the grinding wheel causes jamming of moving parts, such

as the lower part of the blade guard. Sparks from cutting with a grinding wheel will burn the lower part of the blade guard, the work

table insert and other plastic parts.

Use clamps to ﬁx the workpiece whenever possible. If the workpiece is hand-held, always keep the hands at a distance of

least 100 mm from the circular saw on each side. Do not use this saw to cut workpieces which are too small to be secure-

ly ﬁxed or hand-held. If your hand is too close to the circular saw, the risk of injury from contact with the circular saw increases.

The workpiece must be stationary and ﬁxed or held by both the retaining plate and the work table. Under no circumstances

should the workpiece be fed or cut “freehand”. An unﬁxed or moving workpiece can be ejected at high speed, causing injury.

Push the saw through the workpiece. Do not pull the saw through the workpiece. To carry out the cut, lift the saw head

and pull it over the workpiece without cutting, start the motor, lower the head and push the saw through the workpiece.

Cutting while pulling the saw is likely to cause the saw blade to escape to the top of the workpiece and suddenly eject the blade

assembly in the direction of the operator.

Never cross your hands with the intended cutting line or at the front or back of the circular saw. It is very dangerous to hold

the workpiece by “crossing your hand”, e.g. to hold the workpiece on the right side of the circular saw with your left hand or vice versa.

Never reach behind the retaining plate, allowing either hand closer than 100 mm from either side of the circular saw,

in order to remove residual wood or for any other reason while the circular saw is spinning. The distance of the spinning

circular saw from your hand may not be obvious and you may be seriously injured.

Inspect the workpiece before cutting. If the workpiece is curved or rolled up, ﬁx it so that the outer curved surface faces

the retaining plate. Always make sure there is no gap between the workpiece, the retaining plate and the work table along

the cutting line. Bent or curved workpieces may twist or shift and may cause the clamping of the saw blade during cutting. The

workpiece should not contain nails or foreign objects.

Do not use the saw until the work table has been cleaned of all tools, wood trimmings, etc. except for the workpiece.

Small chips or loose pieces of wood or other objects which come into contact with a spinning circular saw can be ejected at high

speed.

Cut only one workpiece at a time. Many workpieces arranged in layers cannot be properly secured or clasped and may jam the

circular saw or move during operation.

Before use, make sure that the mitre saw is ﬁxed or placed on a level, hard work surface. A level and hard work surface

reduces the risk of the mitre saw becoming unstable.

Plan your work. Whenever you change the bevel or bevel angle, make sure that the adjustable retaining plate is set cor-

rectly to support the workpiece and will not come into contact with the circular saw or guard system. Without switching

the tool on and without the workpiece on the table, move the circular saw in a full cut simulation to make sure there is no contact

with or danger of cutting the retaining plate.

Use appropriate support such as table extensions, work stands, etc., if the workpiece is wider or longer than the top of

the work table. Material which is longer or wider than the mitre saw’s work table can tilt if it is not securely fastened. If the cut part

or the workpiece tilts, it can lift the lower circular saw guard or be ejected by the spinning rotating blade.

Do not use another person as a replacement for work table extensions or as an additional support. An unstable support of

the workpiece can cause jamming of the circular saw or movement of the workpiece during cutting, pulling you and the assistant

towards the spinning blade.

The workpiece must not be cut or pressed against the spinning circular saw using other means. When squeezed e.g. by

means of length stops, the workpiece can be wedged by the blade and ejected rapidly.

Always use clamps or accessories designed to hold round workpieces such as rods or pipes. Rods tend to rotate during

cutting, causing the blade to “bite” and pull the workpiece together with your hands towards the blade.

ORIGINAL INSTRUCTIONS

Allow the blade to reach its full speed before applying the workpiece to it. This reduces the risk of ejection of the workpiece.

If the workpiece or blade gets jammed, turn oﬀthe saw. Wait until all moving parts have come to a standstill, then discon-

nect the plug from the power source and/or remove the battery. Only then can you take care of unjamming the workpiece.

Continuing to cut with a jammed workpiece may result in loss of control or damage to the saw.

After cutting, release the switch, hold the cutting head down and wait for the blade to stop before removing the work-

piece. It is dangerous to reach into the vicinity of the spinning blade.

Hold the handle ﬁrmly when plunge-cutting or releasing the switch before the cutting head is fully lowered. Attempting the

stop the cutting head can cause it to be pulled downwards rapidly, creating the risk of injury.

TOOL ASSEMBLY

The product is delivered almost completely assembled, however, before starting work it is necessary to ﬁx the screw blocking the ro-

tation of the cutting head and possibly install the table clamp and/or work table extensions, depending on the type of work to be done.

The table locking screw should be screwed into the hole in the arm of the work table (II), but should not be tightened as far as

possible, as this will block the rotation of the cutting head.

Screw in (XIII) the screw locking the lateral tilt of the cutting head as far as possible. It is recommended that the head is locked in

the zero position during the preparatory work. The manner of adjusting the angle has been described in detail in further sections

of this manual.

When cutting workpieces longer than the size of the work table, the table extensions must be attached. Slide the extension into

the holes in the side edge of the work table so that the curved part of the extension faces upwards, and then lock the extension

position with the screw (III).

When cutting workpieces much longer than the size of the work table with the extensions installed, external ﬁxing elements, e.g.

clamps, supports, vices, etc. should be used to securely and safely ﬁx the workpiece to the mitre saw table.

PREPARING THE MACHINE FOR OPERATION

Caution! All preparatory work must be carried out with the product disconnected from the power supply. The tool power cord plug

must be disconnected from the socket.

Warning! After installing the circular saw intended only for cutting wood, it is forbidden to cut metal. For cutting metal, use the

circular saws designed to cut both wood and metal.

Activities before starting work

The tool must be attached at the workplace, to a work table, stand or similar workstation. All guards and safety devices must be

properly secured before starting the machine. Make sure that the circular saw can rotate freely. When working with wooden ma-

terial, pay attention to foreign elements, such as nails, screws, etc. Before starting the machine, make sure that all moving parts

can move smoothly over the full range and that the circular saw is securely fastened. Make sure that the power supply parameters

comply with the ones shown on the tool’s rating plate before connecting the power cord plug to the power supply.

Place the mitre saw on a level and stable surface, for example on a workbench. The mounting height should be chosen according

to the height of the operator, so that the tool can be freely operated without reaching too far, while ensuring a stable and safe

posture of the operator.

The base of the work table has been equipped with holes for ﬁxing it to the ﬂoor. Use screws and nuts if necessary.

Circular saw installation and replacement

Caution! Disconnect the mitre saw from the power supply by removing the plug from the socket before installing or replacing the

circular saw.

When replacing the circular saw, use protective gloves to avoid being injured by the blade.

Lift the cutting head and loosen the screw, but do not unscrew it completely, holding the mounting guard (IV). Press and hold the

locking mechanism of the movable guard (V), and then move the guard of the circular saw away, as far as possible. The guard

should move the mounting guard away and remain in the open position when the pressure on the locking device is released (VI).

Press the spindle lock, then turn the key clockwise until the spindle is locked and cannot rotate (VII). After locking the disc rotation,

unscrew the disc ﬁxing screw. Remove the clamping disc and the circular saw (VIII).

Before installing a new circular saw, remove dirt and dust from the clamp. Attach the circular saw so that the direction of its rotation

corresponds to the direction of rotation shown by the arrow on the guard. Then install the clamping disc and, holding the spindle

lock, tighten the circular saw ﬁxing screw ﬁrmly and securely. Install the guards in the reverse order of disassembly.

After installation, check that the circular saw rotates freely, perpendicularly and at an angle of 45 degrees.

Caution! After changing the angle of the table, make sure that the circular saw or the cutting head does not come into contact with

obstacles during operation. Check whether the full range of the mitre saw operation can be used, without switching the tool on. If

necessary, make the required adjustments by removing obstacles.

ORIGINAL INSTRUCTIONS

Guidelines for using circular saws

Warning! Make sure that the permitted circular saw speed is equal to or higher than the mitre saw speed. Use of a circular saw

which does not meet the above conditions will cause the circular saw to fall apart during operation, which can cause serious injury.

The circular saw must be selected according to the workpiece. The higher the number of teeth, the higher the quality of the cut, it

is recommended to use a disc with 48 teeth to cut laminated boards and hard material. If the workpiece contains staples, nails or

other structural elements, circular saws intended for cutting structural timber should be used.

Only discs recommended by the manufacturer should be used: discs for cutting wood and wood-based materials with teeth made

of carbide meeting the requirements of the EN 847-1 standard with the parameters speciﬁed in the technical data table. Make sure

that the speed indicated on the disc is greater than or equal to the speed indicated on the tool.

Do not use damaged cutting discs. Before commencing any work, the cutting disc must be inspected and, in the event of cracks,

chips, bends, broken teeth or any other damage, the disc must be replaced with a new one. Hold the disc by the ﬁxing hole and

lightly hit the disc body with a plastic handle screwdriver. Hollow sound can mean a crack in the disc body, which may not be

visible to the naked eye.

Extension cords

If it is necessary to connect the product using extension cords, the cross-section of the extension cords should not be smaller than

the cross-section of the power cord supplied with the product. In the case of extension cords longer than 25 m, the cross-section

of the conductors should not be less than 1.5 mm2.

Residual risks

The machine has been designed and built according to good construction practices and safety principles. However, there may be

residual risks when using the product.

Health hazard related to the electric power supply due to the use of improper power cords.

Noise hazard related to failure to use hearing protection.

Residual risks can be minimised by strictly following the safety instructions.

MITRE SAW OPERATION

Lifting and locking the cutting head

Out of the box, the mitre saw cutting head is locked in its lower position. To unlock it, the locking pin must be pulled out (IX). In this

locking pin position, the cutting head can be raised and lowered freely. The spring will lift the head, but do not let go of the handle

and hold it with little resistance until the head is fully lifted.

If it is not possible to lower the head to the end of the range or if the head is lowered too far, adjust it with a screw and then lock

it with the nut (X).

When lifting and lowering the cutting head, check that the movable disc guard moves freely, exposing the circular saw while

lowering the cutting head, and automatically shields the circular saw when the cutting head is lifted. If obstructions blocking the

movement of the guard are detected, they must be removed before starting work.

Setting the longitudinal cutting (bevel) angle of the cutting head

It is possible to rotate the head in the range of +/- 45 degrees. To rotate the head, loosen the locking screw, lift and hold the

locking lever and rotate the table to the desired angle (XI). Use the scale attached to the table base to facilitate setting the head

angle (XII). The latch allows easy positioning of the head at the most common angles of longitudinal cutting (0; 15; 22.5; 31.6; 45

degrees). To do this, release the pressure on the locking lever so that it is placed in the notch on the underside of the base of the

work table, and then tighten the locking screw. Other cutting angles can only be set by tightening the locking screw.

Caution! It is forbidden to lock the table only with the lever, always tighten the locking screw.

Setting the cross-cutting (bevel) angle of the cutting head.

It is possible to tilt the cutting head by an angle not exceeding 45 degrees. Unlock the head by turning the lever (XIII), then set it

at the desired angle and secure in this position by tightening the lever. When setting up, you can use the scale on the table base.

Caution! After changing the angle of the cutting head, make sure that the circular saw or the cutting head does not come into

contact with obstacles during operation. Check whether the full range of the mitre saw operation can be used, without switching

the tool on. If necessary, make the required adjustments by removing obstacles.

If it is not possible to use the full range of the cutting angle or if it exceeds the nominal values, adjustment should be made by

unscrewing or tightening the retaining screw at one and/or the other end of the scale (XIV). After setting the full range, secure the

bolts against loosening by tightening the lock nuts.

Using the dust extraction

The mitre saw is equipped with a spigot which allows the connection of a bag supplied with the mitre saw or an external dust

ORIGINAL INSTRUCTIONS

extraction system. If the supplied bag is used, it should be ﬁxed to the spigot (XV). The bag should be emptied each time it is full

and each time after work is ﬁnished.

When using an external dust extraction system, e.g. in the form of an industrial vacuum cleaner, the ﬂexible vacuum cleaner hose

should be connected directly or with a suitable adapter to the saw spigot. The saw is not equipped with an adapter for connecting

the hose.

Transporting the product

Transporting the mitre saw must be done in its original factory packaging. Lower the cutting head to the lowest position and secure

with the pin. Turn the table by 45 degrees, in accordance with the arrangement of the polystyrene mouldings in the packaging.

Remove the work table locking screw.

If the saw is to be moved over short distances, e.g. to change the workstation, the saw must ﬁrst be secured by lowering and

locking the head, securing the movement of the horizontal cutter guide and the rotation of the head in both cutting planes. Always

transport the mitre saw disconnected from the power supply. The power cord must be unplugged from the socket.

If the saw is equipped with a transport handle, use it to carry the tool over short distances. Before using the handle, make sure

that the head has been secured in its lower position and its movement along the guides and position in both cutting planes has

been locked.

Laser pointer

The saw has a laser pointer, which shows the cutting line on the workpiece attached to the table. The pointer is activated with an

independent switch. Position: O - indicates that the pointer is oﬀ, position: I - indicates that the pointer is on. Do not look at the

laser beam emission source, as it may cause temporary or permanent damage to eyesight.

Rotation speed adjustment (XXIII)

The mitre saw has a switch for changing the rotation speed of the disc. Select the rotation speed depending on the workpiece.

When cutting wood and wood-based materials, set the switch to position II - higher rotation speed. In case of metal cutting, set

the switch to position I - lower rotation speed.

Caution! Before starting to cut, make sure that the correct rotation speed has been set for the selected workpiece.

Cutting wood at a lower rotation speed results in lower performance and a less even cut edge. Cutting metal at a higher rotation

speed results in overheating the circular saw and the cutting edge. This will lead to a faster wear of the saw and a higher load on

the drive gear, and can also lead to damage to the circular saw and the mitre saw.

Activation of the mitre saw

The on/oﬀswitch has a safety lock to prevent unintentional pressing. Before pressing the on/oﬀswitch, move the lock button until

it is ﬂush with the switch surface, and then press the on/oﬀswitch while holding the lock button.

Cutting with the mitre saw

There are three types of sawing possible. Cutting while the head is moving down or cutting while the lowered and locked head

moves horizontally. The third type is the plunge cutting, where the head is lowered to a pre-set height, held in this position and

then moved horizontally.

Full lifting of the head will trigger an additional lock to prevent unintentional lowering of the head. The head can only be lowered

after pulling the lock away (XVI).

Move the head and secure it by tightening the guide lock screw (XVII). Adjust the angles of the head and make a simulated cut

without connecting the saw to the power supply. Check that the circular saw does not come into contact with the table, retaining

plate or any other part other than the workpiece.

When cutting with the lowered head moving along the guides, lower the head and secure it with the locking pin. Unlock the guides

by loosening the locking screw. Adjust the angles of the head and make a simulated cut without connecting the saw to the power

supply. Check that the circular saw does not come into contact with the table, retaining plate or any other part other than the

workpiece. Check that the movement on the guides is smooth.

If the head is set at a certain height, loosen the ﬁxing screw of the head-lowering limiter, move it and lock it in this position by

tightening the screw (XVIII). Then adjust the lowering height of the head by screwing in the screw and lock it with the ring (XIX).

Adjust the angles of the head and make a simulated cut without connecting the saw to the power supply. Check that the circular

saw does not come into contact with the table, retaining plate or any other part other than the workpiece. Check that the movement

on the guides is smooth.

Fix the workpiece to the table so that it always rests against the retaining plate. Use the supplied clamp to ﬁx the workpiece.

Fasten the clamp pin on one side of the table. Secure the pin by tightening the screw (XX). Adjust the height of the clamp arm and

secure it by tightening the screw (XXI). Place the workpiece on the table and ﬁx it by tightening the clamping disc (XXII).

After pressing the switch, allow the circular saw to reach the rated speed and only then start cutting. The switch does not have

a lock to secure it in any position. It is forbidden to ﬁrst apply the saw to the workpiece and then start the tool. This can jam or
