Please read these instructions in conjunction with the

appropriate 3M™ Filter Leaflet or 3M™ Air Supply Unit User

Instructions and with the 3M™ Facepiece Reference Leaflet

where you will find information on:

• Approved combinations of 3M™ Air supply units and / or

3M™ Filters

• Accessories

• Spare parts

SYSTEM DESCRIPTION

These products meet the requirements of EN 136:1998, full

face masks and should be used in combination with a pair of

approved 3M filters (see Reference Leaflet) to form a filtering

apparatus for respiratory protection. Such an apparatus is

designed to remove potentially harmful gases, vapours and /

or particulates from the surrounding atmosphere. This

apparatus may also be used as a system with the 3M Air

Supply Units (see Reference Leaflet).

WARNINGS AND LIMITATIONS

Particular attention should be given to warning

statements where indicated.

WARNING

Always be sure that the complete product is:

- Suitable for the application;

- Fitted correctly;

- Worn during all periods of exposure;

- Replaced when necessary.

Proper selection, training, use and appropriate

maintenance are essential in order for the product to

help protect the wearer from certain airborne

contaminants. Failure to follow all instructions on the

use of these respiratory protection products and/or

failure to properly wear the complete product during

all periods of exposure may adversely affect the

wearer’s health, lead to severe or life threatening

illness or permanent disability.

• For suitability and proper use follow local regulations,

refer to all information supplied or contact a safety

professional or 3M on 0870 60 800 60 (UK) or 1800 320

500 (Ireland).

• Use this respirator strictly in accordance with all

instructions:

• contained in this booklet

• accompanying other components of the system (e.g. 3M

™ Filters / 3M™ Air Supply Unit). See all instructions for

use and save for continuing reference.

• Do not use in concentrations above those specified in the

Technical Specification.

• Do not use for respiratory protection against atmospheric

contaminants/concentrations which have poor warning

properties or are unknown or immediately dangerous to

life and health (IDLH) or against

contaminants/concentrations which generate high heats

of reaction with chemical filters.

• Do not use in atmospheres containing less than 19.5%

oxygen. (3M definition. Individual countries may apply

their own limits on oxygen deficiency. Seek advice if in

doubt).

• Do not use these products in oxygen or oxygen-enriched

atmospheres.

• Only use with the Filters/Air Supply Units and

Spares/Accessories listed in the Reference Leaflet and

within the usage conditions given in the Technical

Specification.

• Only for use by trained, competent personnel.

• Leave the contaminated area immediately if:

a) Any part of the system becomes damaged.

b) Airflow to the facepiece decreases or stops.

c) Breathing becomes difficult or increased breathing

resistance occurs.

d) Dizziness or other distress occurs.

e) You smell or taste contaminants or irritation occurs.

• Never modify or alter this product. Replace parts only

with original 3M spare parts.

• In case of intended use in explosive atmospheres,

contact 3M Technical Service.

• Do not use these products with self-contained breathing

apparatus.

• Do not use for escape purposes.

• Do not use with beards or other facial hair that may

inhibit contact between the face and the product

thus preventing a good seal.

• Only use with the spectacle kit available as an accessory

with this product, and ensure spectacle arms do not

interfere with the faceseal.

• National regulations may impose specific limitations on

the use of filters depending on the filter class and the

facepiece used. Use of any 3M™ Facepiece / Filter

combination should be in accordance with applicable

Health and Safety standards, Respiratory Selection

Tables or in accordance with the recommendations of an

Occupational Hygienist.

• Filters need to be regularly changed. The frequency of

change depends on usage time and the concentration of

contaminant.

• For more information call the 3M Health & Safety

Helpline on 0870 60 800 60 (UK) or 1 800 320 500

(Ireland).

• If using with a 3M™ Air Supply Unit:

• At very high work rates, the pressure in the facepiece

may become negative at peak inhalation flow. Adjust

equipment as appropriate or consider an alternative form

of respiratory protective device.

• If using in Supplied Air mode, ensure that: • The source

of the air supply is known. • The purity of the air supply is

known. • The air supply is of a breathable quality to

EN12021.

If during use the air supply stops or is reduced, vacate the

contaminated area immediately and investigate the cause.

• Take care to prevent the breathing tube from becoming

looped around protruding objects.

• These products do not supply oxygen.

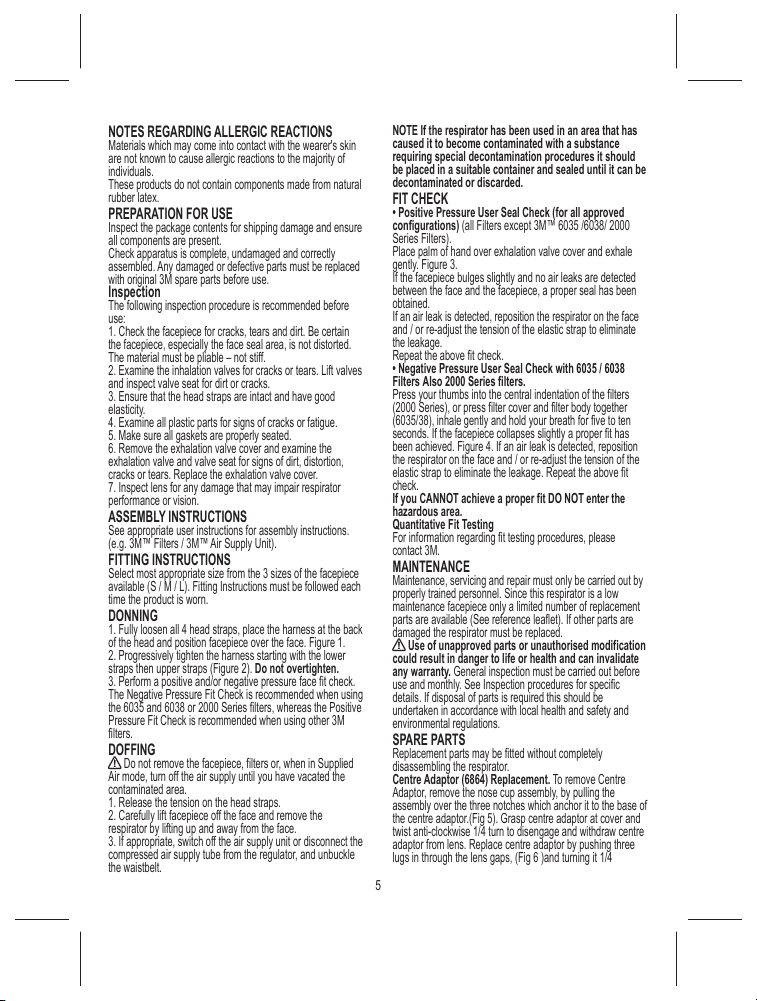

NOTES REGARDING ALLERGIC REACTIONS

Materials which may come into contact with the wearer's skin

are not known to cause allergic reactions to the majority of

individuals.

These products do not contain components made from natural

rubber latex.

PREPARATION FOR USE

Inspect the package contents for shipping damage and ensure

all components are present.

Check apparatus is complete, undamaged and correctly

assembled. Any damaged or defective parts must be replaced

with original 3M spare parts before use.

Inspection

The following inspection procedure is recommended before

use:

1. Check the facepiece for cracks, tears and dirt. Be certain

the facepiece, especially the face seal area, is not distorted.

The material must be pliable – not stiff.

2. Examine the inhalation valves for cracks or tears. Lift valves

and inspect valve seat for dirt or cracks.

3. Ensure that the head straps are intact and have good

elasticity.

4. Examine all plastic parts for signs of cracks or fatigue.

5. Make sure all gaskets are properly seated.

6. Remove the exhalation valve cover and examine the

exhalation valve and valve seat for signs of dirt, distortion,

cracks or tears. Replace the exhalation valve cover.

7. Inspect lens for any damage that may impair respirator

performance or vision.

ASSEMBLY INSTRUCTIONS

See appropriate user instructions for assembly instructions.

(e.g. 3M™ Filters / 3M™ Air Supply Unit).

FITTING INSTRUCTIONS

Select most appropriate size from the 3 sizes of the facepiece

available (S / M / L). Fitting Instructions must be followed each

time the product is worn.

DONNING

1. Fully loosen all 4 head straps, place the harness at the back

of the head and position facepiece over the face. Figure 1.

2. Progressively tighten the harness starting with the lower

straps then upper straps (Figure 2). Do not overtighten.

3. Perform a positive and/or negative pressure face fit check.

The Negative Pressure Fit Check is recommended when using

the 6035 and 6038 or 2000 Series filters, whereas the Positive

Pressure Fit Check is recommended when using other 3M

filters.

DOFFING

Do not remove the facepiece, filters or, when in Supplied

Air mode, turn off the air supply until you have vacated the

contaminated area.

1. Release the tension on the head straps.

2. Carefully lift facepiece off the face and remove the

respirator by lifting up and away from the face.

3. If appropriate, switch off the air supply unit or disconnect the

compressed air supply tube from the regulator, and unbuckle

the waistbelt.

NOTE If the respirator has been used in an area that has

caused it to become contaminated with a substance

requiring special decontamination procedures it should

be placed in a suitable container and sealed until it can be

decontaminated or discarded.

FIT CHECK

• Positive Pressure User Seal Check (for all approved

configurations) (all Filters except 3M™ 6035 /6038/ 2000

Series Filters).

Place palm of hand over exhalation valve cover and exhale

gently. Figure 3.

If the facepiece bulges slightly and no air leaks are detected

between the face and the facepiece, a proper seal has been

obtained.

If an air leak is detected, reposition the respirator on the face

and / or re-adjust the tension of the elastic strap to eliminate

the leakage.

Repeat the above fit check.

• Negative Pressure User Seal Check with 6035 / 6038

Filters Also 2000 Series filters.

Press your thumbs into the central indentation of the filters

(2000 Series), or press filter cover and filter body together

(6035/38), inhale gently and hold your breath for five to ten

seconds. If the facepiece collapses slightly a proper fit has

been achieved. Figure 4. If an air leak is detected, reposition

the respirator on the face and / or re-adjust the tension of the

elastic strap to eliminate the leakage. Repeat the above fit

check.

If you CANNOT achieve a proper fit DO NOT enter the

hazardous area.

Quantitative Fit Testing

For information regarding fit testing procedures, please

contact 3M.

MAINTENANCE

Maintenance, servicing and repair must only be carried out by

properly trained personnel. Since this respirator is a low

maintenance facepiece only a limited number of replacement

parts are available (See reference leaflet). If other parts are

damaged the respirator must be replaced.

Use of unapproved parts or unauthorised modification

could result in danger to life or health and can invalidate

any warranty. General inspection must be carried out before

use and monthly. See Inspection procedures for specific

details. If disposal of parts is required this should be

undertaken in accordance with local health and safety and

environmental regulations.

SPARE PARTS

Replacement parts may be fitted without completely

disassembling the respirator.

Centre Adaptor (6864) Replacement. To remove Centre

Adaptor, remove the nose cup assembly, by pulling the

assembly over the three notches which anchor it to the base of

the centre adaptor.(Fig 5). Grasp centre adaptor at cover and

twist anti-clockwise 1/4 turn to disengage and withdraw centre

adaptor from lens. Replace centre adaptor by pushing three

lugs in through the lens gaps, (Fig 6 )and turning it 1/4

clockwise. Replace nose cup assembly.(Fig 7 )

Centre Adaptor Gasket (6896) Replacement. The closed cell

foam rubber centre adaptor gasket is designed to seal the

interface between the centre adaptor and the lens. Remove

nose cup assembly, and centre adaptor from lens centre port

as described above. Remove old gasket from centre adaptor

and replace with new replacement gasket. Re-install centre

adaptor into facepiece lens. Replace nose cup assembly. (Figs

5-7)

Exhalation Valve (7583) Replacement. Remove exhalation

valve cover by pulling out from bottom latch. Grasp valve and

pull each valve stem out from valve seat. Place exhalation

valve replacement over the exhalation port by inserting stems

and pulling through from the opposite side until they are both

snapped in place. Replace valve cover by aligning top opening

in the valve cover with the top tab on the centre adapter base

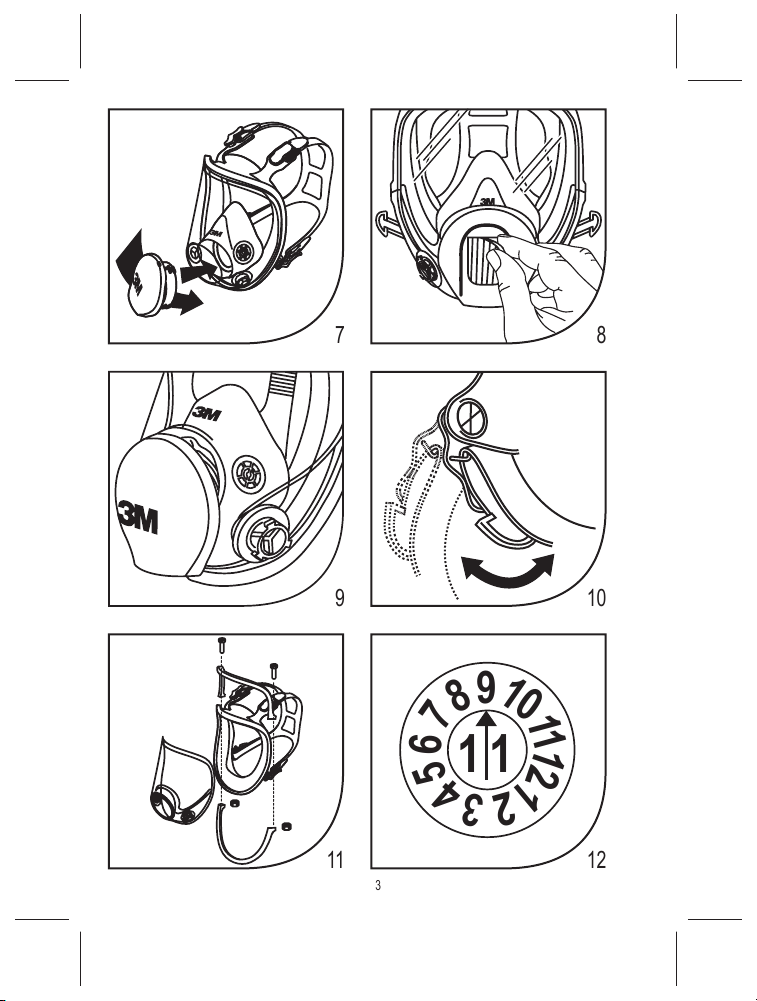

and snap to the centre adapter base. Figure 8.

Inhalation Gaskets (6895) Replacement. The inhalation

gaskets are designed to seal the interface between inhalation

ports and filters / air supply unit. The gaskets should be

inspected with each filter change and replaced whenever

damaged or seal integrity is questionable. Remove gaskets

from inhalation port bayonet fittings. Install new gaskets onto

inhalation port under all three bayonet lugs. Figure 9.

Inhalation Valves (6893) Replacement. Inhalation valves are

located on posts at the inside of the facepiece inhalation ports

and inside the nose cup inhalation ports. These valves should

be inspected before each respirator use and replaced

whenever valves become damaged or lost. Remove existing

inhalation valve(s) by lifting from post(s) at the inside of the

facepiece and nose cup inhalation port(s). Install new valve(s)

onto post(s). Be certain valve is fully engaged under all three

lugs on post, lies flat, and spins freely on post.

Head Harness (6897) Replacement. Unbuckle head harness

straps and replace with new head harness. Figure 10.

Lens Assembly (6898) Replacement. Remove the two sets

of screws using a screwdriver. Then, pull the frame top and

frame bottom away from the faceseal. The frame top, frame

bottom, faceseal and the lens assembly have vertical line

markings that indicate their positions relative to one another.

Make certain these markings are aligned for re-assembly.

Figure 11.

Neck Strap (7883). Connect loops at end of neck strap

assembly onto the face seal tabs at the top of the head

harness.

ACCESSORIES

Spectacle Kit (6878). Install rail assembly into Facepiece with

the plastic foot positioned on centre port adapter and the top

of rail centred between the lugs or projections at top of face

seal. Install frame assembly onto rail assembly by inserting

pins into holes in rubber slide. Spectacles can now be

adjusted for optimal fit and vision.

Lens Covers (6885). Remove release liner from adhesive at

each side of replacement lens cover. Position lens cover over

the facepiece lens and adhere in place. Remove used lens

cover by lifting tab away from facepiece.

CLEANING AND DISINFECTION

Cleaning is recommended after each use. If the respirator is to

be used for more than one shift it should be cleaned at the end

of each shift and stored in the original packaging or a sealed

container. Use the 3M™ 105 Face Seal Cleaner to clean the

respirator. Remove the filters and disconnect the air supply

unit if appropriate. Clean parts (excluding filters) by immersing

in warm cleaning solution (water temperature not to exceed

50°C), scrub with soft brush until clean. Add neutral detergent

if necessary. Disinfect respirator by soaking in a solution of

quaternary ammonia disinfectant or sodium hypochlorite or

other disinfectant. Rinse in clean, warm water and air dry at

room temperature in a non-contaminated atmosphere.

CAUTION Do not use cleaners containing lanolin or other oils

on these products. Do not autoclave. Do not use petrol,

chlorinated degreasing fluids (such as trichloroethylene),

organic solvents or abrasive cleaning agents to clean any part

of the equipment. Do not reassemble parts until facepiece is

completely dry.

STORAGE AND TRANSPORTATION

These products should be stored in the packaging provided in

dry, clean conditions away from direct sunlight, sources of high

temperature, petrol and solvent vapours. The original

packaging is suitable for transporting the product throughout

the European Union. When stored as stated, the expected

shelf life of the product is 5 years from date of manufacture.

Store in accordance with manufacturer’s instructions, see

packaging.

]

End of Shelf Life

Temperature Range

Maximum Relative Humidity

Name and address of Manufacturer

JDispose in accordance with local regulations

The date of manufacture can be established by examining the

date clock on the inside of the facepiece. Figure 12. The inner

segment will display the year, and the arrow will point to the

month of manufacture in the outer segment. The example

shows 01/09/2011 - 30/09/2011.

APPROVALS

These products are type approved and audited annually by

BSI, Kitemark Court, Davy Avenue, Knowlhill, Milton Keynes

MK5 8PP, UK, Notified Body No. 0086. These products are CE

Marked to the requirements of Community Directive

89/686/EEC or European Regulation (EU) 2016/425. The

applicable legislation can be determined by reviewing the

Certificate and Declaration of Conformity at

www.3m.com/Respiratory/certs.

TECHNICAL SPECIFICATION

Respiratory Protection EN136 (Class 1) - for use with 3M Filters (bayonet) to EN14387:2004 or EN143:2000 (see Reference

Leaflet).

3M 6000 Series with ... Maximum Use Concentration

P1 Particulate Filters 4 x WEL

P2 Particulate Filters 10 x WEL

P3 Particulate Filters 40 x WEL

Class 1 Gas & Vapour Filters 20 x WEL or 1000ppm (0.1% vol) whichever is lower.

Class 2 Gas & Vapour Filters 20 x WEL or 5000ppm (0.5% vol) whichever is lower.

3M™ Air Supply Unit 40 x WEL

WEL - Workplace Exposure Limit * 3M assigned protection factor Assigned Protection Factors are taken from HSE publications.

Eye Protection Meets the requirements of EN166 (Increased Robustness, Protection against High Speed Particles (medium energy,

grade B) and lateral protection.)

Flow Characteristics

Manufacturer's Minimum Design flow (MMDF) 150 l/min.

Maximum Flow - See appropriate User Instructions.

Maximum Operating Temperature: +49 °C. CAUTION Care should be taken when using the equipment at low temperatures as

excessive moisture may cause the valves to freeze.

FzB

Merci de lire en complément de ces instructions les notices

d'utilisations des filtres 3M™ ou du système à adduction d'air

3M™ et celle des références des pièces faciales 3M™ où

vous trouverez des informations sur:

• Les combinaisons approuvées avec des systèmes à

adduction d'air 3M™ et/ou des filtres 3M™

• Les accessoires

• Les pièces détachées

DESCRIPTION DU SYSTEME

Ces produits sont conformes aux exigences de la norme

européenne EN 136:1998 sur les masques complets et

doivent être utilisés en combinaison avec les paires de filtres

3M agréés (voir le guide des références) afin de former un

dispositif de filtration pour la protection respiratoire. Cet

appareil est destiné à protéger l’utilisateur des gaz, vapeurs

et/ou particules pouvant présenter un danger pour

l’organisme. Cet appareil peut aussi être utilisé dans un

système à adduction d'air 3M (voir guide des références).

AVERTISSEMENTS ET LIMITES

Une attention particulière doit être portée aux énoncés

d'avertissements lorsqu'ils sont indiqués.

AVERTISSEMENT

Toujours s'assurer que le produit:

- Convient à l'application pour laquelle il est utilisé;

- Est correctement porté;

- Est porté pendant toute la durée d'exposition au risque;

- Est changé dès que nécessaire.

Un choix correct, une formation, une utilisation et une

maintenance appropriées sont essentiels pour que le

produit puisse protéger l'utilisateur contre certains

contaminants atmosphériques. Le non-respect de

toutes les instructions relatives à l'utilisation de ces

produits et/ou le non-respect du port correct de cet

appareil pendant toute la période d'exposition peut

nuire à la santé de l'utilisateur et provoquer une

maladie grave ou une invalidité permanente.

• Pour une adéquation du produit à votre activité et une

utilisation correcte selon la réglementation locale en

vigueur, se référer à l'ensemble des informations fournies

ou contacter un responsable sécurité et/ou un

représentant 3M.

• Utilisez cet appareil en stricte conformité avec toutes les

instructions

• - incluses dans cette notice,

• - accompagnant d’autres composants du système (par

exemple filtres 3M™/système à adduction d'air 3M™).

Lire la notice d'utilisation avant d'utiliser l'équipement, et

la conserver pour les prochaines utilisations.

• Ne pas utiliser lorsque les concentrations d’exposition

sont supérieures à celles données dans le paragraphe

Spécifications Techniques.

• Ne pas utiliser ce masque respiratoire contre des

polluants atmosphériques qui possèdent des propriétés

d'auto-avertissement insuffisantes ou inconnues, ou

contre des contaminants directement dangereux pour la

vie ou la santé, ou contre les produits chimiques

susceptibles de dégager des fortes chaleurs de réaction

au contact de filtres chimiques.

• Ne pas utiliser dans les atmosphères contenant moins de

19,5 % d’oxygène (définition 3M. Chaque pays peut

appliquer ses propres limites en matière d’insuffisance

en oxygène. En cas de doute, demandez conseil).

• Ne pas utiliser ces produits avec de l'oxygène pur ou un

air enrichi en oxygène.

• A utiliser uniquement avec des filtres/systèmes à

adduction d'air et pièces de rechanges/accessoires

mentionnés dans le guide des références et dans le

respect des conditions d'utilisations données dans les

Spécifications Techniques.

• A utiliser uniquement par du personnel compétent et

formé.

• Quitter immédiatement la zone contaminée si :

a) Une partie du système est endommagée.

b) Le débit d’air dans la pièce faciale diminue ou s’arrête.

c) La respiration devient difficile ou si une insuffisance

respiratoire se fait sentir.

d) Des vertiges ou d’autres troubles apparaissent.

e) Vous sentez par voie buccale ou nasale la présence de

contaminants, ou en cas d’irritation.

• N’apporter jamais de modification à ce système.

Remplacer les éléments uniquement avec des pièces

détachées 3M.

• En cas d'utilisation dans des atmosphères explosives,

contacter le service technique 3M.

• Ne pas utiliser avec un appareil de protection respiratoire

autonome.

• Ne pas utiliser comme masque de fuite.

• A ne pas utiliser si vous portez une barbe ou toute

autre pilosité faciale qui pourrait empêcher un

contact parfait entre le visage et le bord du masque.

• A utiliser uniquement avec la monture de lunettes

disponible comme accessoire de ce produit et s’assurer

que les branches des lunettes n’interfèrent pas avec

l’ajustement d’étanchéité du masque.

• Certains pays peuvent imposer des limites d’utilisation

spécifiques, en fonction de la classe de filtre et de la

pièce faciale associée. L’utilisation de toute combinaison

de filtres/pièce faciale 3M doit se faire en accord avec les

normes de santé et de sécurité en vigueur, les tableaux

de sélection d’Appareil de Protection Respiratoire ou

suivant les recommandations de votre Ingénieur

Sécurité.

• Les filtres doivent être changés régulièrement. La

fréquence de changement dépend du temps d'utilisation

et de la concentration du contaminant.

• Pour plus d'informations, contacter l'assistance 3M

Solutions pour la Protection Individuelle (01.30.31.65.96)

• En cas d'utilisation avec un système à adduction d'air 3M

™

• Si le travail physique est très intense (débit respiratoire

très élevé), la pression à l'intérieur du masque peut

devenir négative (débit d'air inspiré très élevé).

Assurez-vous que l'équipement est bien adapté. Dans le

cas contraire, utiliser un appareil d'un modèle différent.

• Pour une utilisation en mode adduction d’air,

assurez-vous que : • la source d’alimentation en air est

connue • la qualité de l’alimentation en air est connue •

l’alimentation en air est de qualité respirable,

conformément à la Norme Européenne EN12021.

Si au cours de l’utilisation, l’alimentation en air comprimé est

coupée ou réduite, quitter immédiatement la zone

contaminée et rechercher l'origine de ce dysfonctionnement.

• Veillez à ce que le tuyau respiratoire ne puisse se

prendre dans aucun objet qui dépasse

• Ces produits ne fournissent pas d'oxygène.

NOTES CONCERNANT LES RÉACTIONS

ALLERGIQUES

Les matériaux susceptibles d’entrer en contact avec la peau

des utilisateurs ne sont pas reconnus comme pouvant

provoquer des réactions allergiques sur une grande majorité

d'individus.

Ce produit ne contient pas de composant à base de

caoutchouc naturel (latex).

INSTRUCTIONS AVANT UTILISATION

Inspecter le contenu de la boîte pour repérer d'éventuel

dommages liés au transport, et s'assurer qu'aucun élément ne

manque.

Vérifier que l'appareil est complet, en bon état et correctement

assemblé. Les pièces endommagées ou défecteuses doivent

être remplacées avec des pièces détachées 3M d'origine

avant utilisation.

Procédure d'Inspection

La procédure d'inspection suivante est recommandée avant

utilisation :

1. Vérifier l’absence de fissure, de craquelure ou de souillure

sur la pièce faciale. S’assurer que la pièce faciale et en

particulier son joint facial ne sont pas déformés. La pièce

faciale doit être pliable sans rigidité.

2. Vérifier que les soupapes inspiratoires ne présentent pas de

signe de déformation, de craquelure ou de déchirure. Soulever

les soupapes et vérifier l’absence de fissures ou de souillures

sur leur support

3. Vérifier que le jeu de brides est en bon état et présente une

bonne élasticité.

4. Vérifier que toutes les pièces en plastique sont en bon état.

5. Vérifier que tous les joints d’étanchéité sont correctement

positionnés.

6. Retirer le couvercle du boîtier de la soupape expiratoire.

Vérifier l’absence de fissure, de déformation ou de souillure

sur la soupape et son support. Replacer le couvercle du

boîtier de la soupape expiratoire.

7. Inspecter la visière pour repérer d’éventuels dommages

susceptibles de nuire aux performances respiratoires ou

visuelles.

INSTRUCTIONS D'ASSEMBLAGE

Se reporter aux notices d’utilisation pour voir les instructions

d’assemblage appropriées. (par exemple filtres 3M™/système

à adduction d'air 3M™).

INSTRUCTIONS DE MISE EN PLACE

Sélectionner la taille la plus appropriée parmi les 3 tailles de

pièces faciales disponibles (petite taille, taille moyenne et

grande taille). La vérification de l'étanchéité doit être faite

avant chaque port du produit.

MISE EN PLACE

1. Desserrer entièrement toutes4 les brides, placer le harnais

à l'arrière de la tête et positionner la pièce faciale sur le

visage. Schéma 1.

2. Serrer progressivement les brides latérales inférieures puis

supérieures (Figure 2). Ne serrez pas trop fort.

3. Réaliser un test d’étanchéité du masque au visage par

pression positive et/ou négative. La vérification d'étanchéité

par pression négative est recommandée lors de l'utilisation

des filtres 6035, 6038 et de la série 2000, alors qu'une

vérification d'étanchéité par pression positive est

recommandée lors de l'utilisation des autres filtres 3M.

FIN D'UTILISATION

Ne pas retirer la pièce faciale, ni les filtres ou ne pas se

déconnecter de l’alimentation en air avant d’être sorti de la

zone contaminée.

1. Relacher la pression des élastiques.

2. Retirer la protection faciale avec précaution.

3. Si approprié, éteindre le système à adduction d'air ou

déconnecter le tuyau d'arrivée d'air au régulateur, et défaire le

ceinturon.

REMARQUE Si l'appareil a été utilisé dans un

environnement tel qu'il nécessite une décontamination

suivant une procédure particulière, il convient de le

stocker dans un container adéquat et fermé

hermétiquement dans l'attente de sa décontamination ou

de son élimination.

VERIFICATION DE L’AJUSTEMENT

• Vérification de l’étanchéité au visage par pression

positive (pour toutes les configurations homologuées)

(tous les filtres sauf les filtres 3M™ 6035 /6038/ série 2000 ).

Placer la paume de la main sur le couvercle de la soupape

expiratoire et expirer normalement. Schéma 3.

La pièce faciale doit gonfler légèrement et aucune fuite d’air

ne doit être détectée entre le visage et la pièce faciale, signe

que le masque est bien porté de façon étanche.

Si une fuite d’air est détectée, repositionner le masque sur le

visage et/ou régler la tension des brides élastiques pour

supprimer la fuite.

Répéter les opérations ci-dessus jusqu’à obtention d’une

bonne étanchéité.

• Vérification de l’étanchéité au visage par pression

négative avec les filtres 6035 / 6038. Egalement les filtres de

la série 2000

Presser les pouces au niveau de la cavité centrale des filtres

(Série 2000) , ou presser le couvercle du filtre sur la base du

filtre (6035/6038), inspirer doucement et tenir sa respiration de

cinq à dix secondes. Si la pièce faciale se comprime

légèrement, le masque est correctement ajusté. Schéma 4. Si

une fuite d’air est détectée, repositionner le masque sur le

visage et/ou régler la tension des brides élastiques pour

supprimer la fuite. Répéter les opérations ci-dessus jusqu’à

obtention d’une bonne étanchéité.

Si vous NE POUVEZ PAS ajuster correctement votre

masque, NE PENETREZ PAS dans la zone contaminée.

Vérification quantitative de l'étanchéité

Pour des informations concernant les procédures de

vérification de l'étanchéité, merci de contacter 3M.

MAINTENANCE

La maintenance, l’entretien et les réparations ne doivent être

effectués que par du personnel correctement formé. Comme

ce masque respiratoire nécessite peu de maintenance, peu de

pièces de rechanges sont disponibles (voir le guide des

références). Si d'autres parties du masque sont

endommagées, celui-ci devra alors être remplacé.

L'utilisation de pièces ou d'éléments non homologués

ainsi que toute modification non autorisée peuvent nuire

à la santé ou à la vie de l'utilisateur et peuvent annuler

toute garantie offerte par 3M. Une inspection générale doit

être effectuée avant utilisation ou de façon mensuelle en cas

d’utilisation irrégulière. Se reporter aux procédures

d’inspection pour des informations plus détaillées. Veuillez à

respecter la législation sécurité et environnement en vigueur

lorsqu'il s'agit de jeter des pièces de cet appareil.

PIÈCES DETACHEES

Des pièces de rechange peuvent être installées sans

démonter totalement le masque respiratoire.

Remplacement de l’adaptateur central (6864). Pour enlever

l'adaptateur central, enlever l’ensemble demi-masque intérieur

en le tirant des trois encoches qui l'ancrent à la base de

l'adaptateur central .(Fig 5). Saisir l'adaptateur central au

niveau du couvercle et tourner dans le sens inverse des

aiguilles d'une montre 1/4 de tour pour déclencher et retirer

l'adaptateur de l’orifice central de la visière. Replacer

l'adaptateur central en poussant les trois ergots à l'intérieur à

travers les encoches de la visière, (Fig6 )et le tourner 1/4 de

tour dans le sens des aiguilles d'une montre. Replacer

l'ensemble demi-masque intérieur.(Fig 7 )

Remplacement du joint d'étanchéité de l'adaptateur

central 3M™ (6896). Le joint d'étanchéité en mousse

caoutchouc à cellule fermée de l'adaptateur central est conçu

pour sceller l'interface entre l'adaptateur central et la visière.

Retirer l'ensemble demi-masque intérieur, et l'adaptateur

central de l'orifice central de la visière. Retirer l'ancien joint

d'étanchéité de l'adaptateur central et le remplacer par un joint

neuf. Replacer l'adaptateur central dans la visière du masque .

Replacer l'ensemble demi-masque intérieur. 5-7)

Soupape expiratoire de rechange 3M™ (7583). Retirer le

couvercle de l’adaptateur central en l’extrayant du loquet

inférieur. Saisisser la soupape et tirez sur les tiges de celle-ci

pour l’ôter de son siège. Placer la nouvelle soupape sur le

support de la soupape expiratoire en insérant les tiges dans

les orifices et en tirant dessus depuis l'intérieur du masque

jusqu'à ce qu'elle soit correctement installée. Replacer le

couvercle de la soupape en alignant l'orifice supérieur du

couvercle avec la languette supérieure de l'adapteur central et

fixez le à celui-ci. Schéma 8.

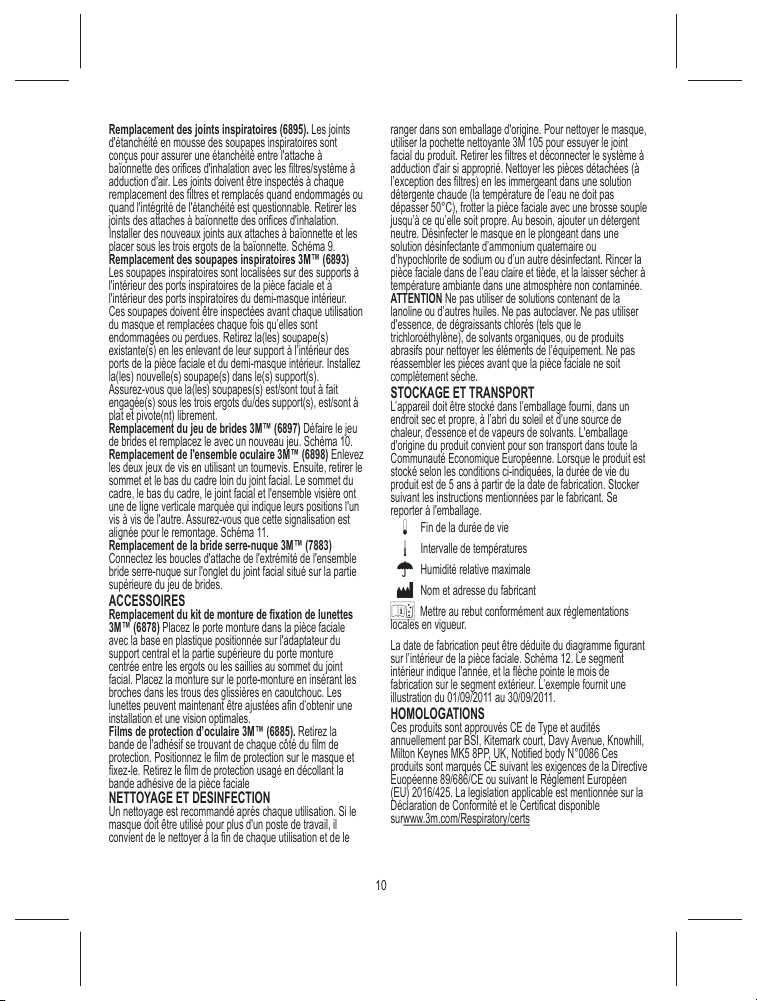

Remplacement des joints inspiratoires (6895). Les joints

d'étanchéité en mousse des soupapes inspiratoires sont

conçus pour assurer une étanchéité entre l'attache à

baïonnette des orifices d'inhalation avec les filtres/système à

adduction d'air. Les joints doivent être inspectés à chaque

remplacement des filtres et remplacés quand endommagés ou

quand l'intégrité de l'étanchéité est questionnable. Retirer les

joints des attaches à baïonnette des orifices d'inhalation.

Installer des nouveaux joints aux attaches à baïonnette et les

placer sous les trois ergots de la baïonnette. Schéma 9.

Remplacement des soupapes inspiratoires 3M™ (6893)

Les soupapes inspiratoires sont localisées sur des supports à

l'intérieur des ports inspiratoires de la pièce faciale et à

l'intérieur des ports inspiratoires du demi-masque intérieur.

Ces soupapes doivent être inspectées avant chaque utilisation

du masque et remplacées chaque fois qu’elles sont

endommagées ou perdues. Retirez la(les) soupape(s)

existante(s) en les enlevant de leur support à l’intérieur des

ports de la pièce faciale et du demi-masque intérieur. Installez

la(les) nouvelle(s) soupape(s) dans le(s) support(s).

Assurez-vous que la(les) soupapes(s) est/sont tout à fait

engagée(s) sous les trois ergots du/des support(s), est/sont à

plat et pivote(nt) librement.

Remplacement du jeu de brides 3M™ (6897) Défaire le jeu

de brides et remplacez le avec un nouveau jeu. Schéma 10.

Remplacement de l'ensemble oculaire 3M™ (6898) Enlevez

les deux jeux de vis en utilisant un tournevis. Ensuite, retirer le

sommet et le bas du cadre loin du joint facial. Le sommet du

cadre, le bas du cadre, le joint facial et l'ensemble visière ont

une de ligne verticale marquée qui indique leurs positions l'un

vis à vis de l'autre. Assurez-vous que cette signalisation est

alignée pour le remontage. Schéma 11.

Remplacement de la bride serre-nuque 3M™ (7883)

Connectez les boucles d'attache de l'extrémité de l'ensemble

bride serre-nuque sur l'onglet du joint facial situé sur la partie

supérieure du jeu de brides.

ACCESSOIRES

Remplacement du kit de monture de fixation de lunettes

3M™ (6878) Placez le porte monture dans la pièce faciale

avec la base en plastique positionnée sur l'adaptateur du

support central et la partie supérieure du porte monture

centrée entre les ergots ou les saillies au sommet du joint

facial. Placez la monture sur le porte-monture en insérant les

broches dans les trous des glissières en caoutchouc. Les

lunettes peuvent maintenant être ajustées afin d’obtenir une

installation et une vision optimales.

Films de protection d’oculaire 3M™ (6885). Retirez la

bande de l'adhésif se trouvant de chaque côté du film de

protection. Positionnez le film de protection sur le masque et

fixez-le. Retirez le film de protection usagé en décollant la

bande adhésive de la pièce faciale

NETTOYAGE ET DESINFECTION

Un nettoyage est recommandé après chaque utilisation. Si le

masque doit être utilisé pour plus d'un poste de travail, il

convient de le nettoyer à la fin de chaque utilisation et de le

ranger dans son emballage d'origine. Pour nettoyer le masque,

utiliser la pochette nettoyante 3M 105 pour essuyer le joint

facial du produit. Retirer les filtres et déconnecter le système à

adduction d'air si approprié. Nettoyer les pièces détachées (à

l’exception des filtres) en les immergeant dans une solution

détergente chaude (la température de l’eau ne doit pas

dépasser 50°C), frotter la pièce faciale avec une brosse souple

jusqu’à ce qu’elle soit propre. Au besoin, ajouter un détergent

neutre. Désinfecter le masque en le plongeant dans une

solution désinfectante d’ammonium quaternaire ou

d’hypochlorite de sodium ou d’un autre désinfectant. Rincer la

pièce faciale dans de l’eau claire et tiède, et la laisser sécher à

température ambiante dans une atmosphère non contaminée.

ATTENTION Ne pas utiliser de solutions contenant de la

lanoline ou d’autres huiles. Ne pas autoclaver. Ne pas utiliser

d'essence, de dégraissants chlorés (tels que le

trichloroéthylène), de solvants organiques, ou de produits

abrasifs pour nettoyer les éléments de l’équipement. Ne pas

réassembler les pièces avant que la pièce faciale ne soit

complètement sèche.

STOCKAGE ET TRANSPORT

L’appareil doit être stocké dans l’emballage fourni, dans un

endroit sec et propre, à l’abri du soleil et d’une source de

chaleur, d'essence et de vapeurs de solvants. L'emballage

d'origine du produit convient pour son transport dans toute la

Communauté Economique Européenne. Lorsque le produit est

stocké selon les conditions ci-indiquées, la durée de vie du

produit est de 5 ans à partir de la date de fabrication. Stocker

suivant les instructions mentionnées par le fabricant. Se

reporter à l'emballage.

]

Fin de la durée de vie

Intervalle de températures

Humidité relative maximale

Nom et adresse du fabricant

JMettre au rebut conformément aux réglementations

locales en vigueur.

La date de fabrication peut être déduite du diagramme figurant

sur l’intérieur de la pièce faciale. Schéma 12. Le segment

intérieur indique l'année, et la flèche pointe le mois de

fabrication sur le segment extérieur. L’exemple fournit une

illustration du 01/09/2011 au 30/09/2011.

HOMOLOGATIONS

Ces produits sont approuvés CE de Type et audités

annuellement par BSI, Kitemark court, Davy Avenue, Knowhill,

Milton Keynes MK5 8PP, UK, Notified body N°0086 Ces

produits sont marqués CE suivant les exigences de la Directive

Euopéenne 89/686/CE ou suivant le Réglement Européen

(EU) 2016/425. La legislation applicable est mentionnée sur la

Déclaration de Conformité et le Certificat disponible

surwww.3m.com/Respiratory/certs

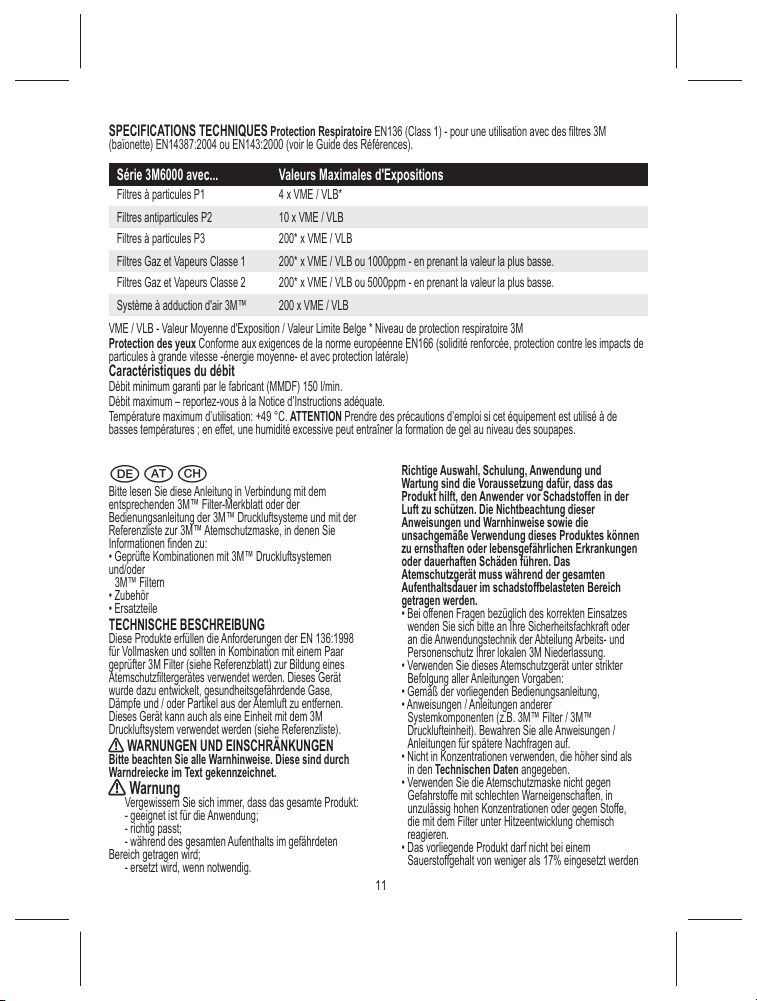

SPECIFICATIONS TECHNIQUES Protection Respiratoire EN136 (Class 1) - pour une utilisation avec des filtres 3M

(baïonette) EN14387:2004 ou EN143:2000 (voir le Guide des Références).

Série 3M6000 avec... Valeurs Maximales d'Expositions

Filtres à particules P1 4 x VME / VLB*

Filtres antiparticules P2 10 x VME / VLB

Filtres à particules P3 200* x VME / VLB

Filtres Gaz et Vapeurs Classe 1 200* x VME / VLB ou 1000ppm - en prenant la valeur la plus basse.

Filtres Gaz et Vapeurs Classe 2 200* x VME / VLB ou 5000ppm - en prenant la valeur la plus basse.

Système à adduction d'air 3M™ 200 x VME / VLB

VME / VLB - Valeur Moyenne d'Exposition / Valeur Limite Belge * Niveau de protection respiratoire 3M

Protection des yeux Conforme aux exigences de la norme européenne EN166 (solidité renforcée, protection contre les impacts de

particules à grande vitesse -énergie moyenne- et avec protection latérale)

Caractéristiques du débit

Débit minimum garanti par le fabricant (MMDF) 150 l/min.

Débit maximum – reportez-vous à la Notice d’Instructions adéquate.

Température maximum d’utilisation: +49 °C. ATTENTION Prendre des précautions d’emploi si cet équipement est utilisé à de

basses températures ; en effet, une humidité excessive peut entraîner la formation de gel au niveau des soupapes.

Daz

Bitte lesen Sie diese Anleitung in Verbindung mit dem

entsprechenden 3M™ Filter-Merkblatt oder der

Bedienungsanleitung der 3M™ Druckluftsysteme und mit der

Referenzliste zur 3M™ Atemschutzmaske, in denen Sie

Informationen finden zu:

• Geprüfte Kombinationen mit 3M™ Druckluftsystemen

und/oder

3M™ Filtern

• Zubehör

• Ersatzteile

TECHNISCHE BESCHREIBUNG

Diese Produkte erfüllen die Anforderungen der EN 136:1998

für Vollmasken und sollten in Kombination mit einem Paar

geprüfter 3M Filter (siehe Referenzblatt) zur Bildung eines

Atemschutzfiltergerätes verwendet werden. Dieses Gerät

wurde dazu entwickelt, gesundheitsgefährdende Gase,

Dämpfe und / oder Partikel aus der Atemluft zu entfernen.

Dieses Gerät kann auch als eine Einheit mit dem 3M

Druckluftsystem verwendet werden (siehe Referenzliste).

WARNUNGEN UND EINSCHRÄNKUNGEN

Bitte beachten Sie alle Warnhinweise. Diese sind durch

Warndreiecke im Text gekennzeichnet.

Warnung

Vergewissern Sie sich immer, dass das gesamte Produkt:

- geeignet ist für die Anwendung;

- richtig passt;

- während des gesamten Aufenthalts im gefährdeten

Bereich getragen wird;

- ersetzt wird, wenn notwendig.

Richtige Auswahl, Schulung, Anwendung und

Wartung sind die Voraussetzung dafür, dass das

Produkt hilft, den Anwender vor Schadstoffen in der

Luft zu schützen. Die Nichtbeachtung dieser

Anweisungen und Warnhinweise sowie die

unsachgemäße Verwendung dieses Produktes können

zu ernsthaften oder lebensgefährlichen Erkrankungen

oder dauerhaften Schäden führen. Das

Atemschutzgerät muss während der gesamten

Aufenthaltsdauer im schadstoffbelasteten Bereich

getragen werden.

• Bei offenen Fragen bezüglich des korrekten Einsatzes

wenden Sie sich bitte an Ihre Sicherheitsfachkraft oder

an die Anwendungstechnik der Abteilung Arbeits- und

Personenschutz Ihrer lokalen 3M Niederlassung.

• Verwenden Sie dieses Atemschutzgerät unter strikter

Befolgung aller Anleitungen Vorgaben:

• Gemäß der vorliegenden Bedienungsanleitung,

• Anweisungen / Anleitungen anderer

Systemkomponenten (z.B. 3M™ Filter / 3M™

Drucklufteinheit). Bewahren Sie alle Anweisungen /

Anleitungen für spätere Nachfragen auf.

• Nicht in Konzentrationen verwenden, die höher sind als

in den Technischen Daten angegeben.

• Verwenden Sie die Atemschutzmaske nicht gegen

Gefahrstoffe mit schlechten Warneigenschaften, in

unzulässig hohen Konzentrationen oder gegen Stoffe,

die mit dem Filter unter Hitzeentwicklung chemisch

reagieren.

• Das vorliegende Produkt darf nicht bei einem

Sauerstoffgehalt von weniger als 17% eingesetzt werden

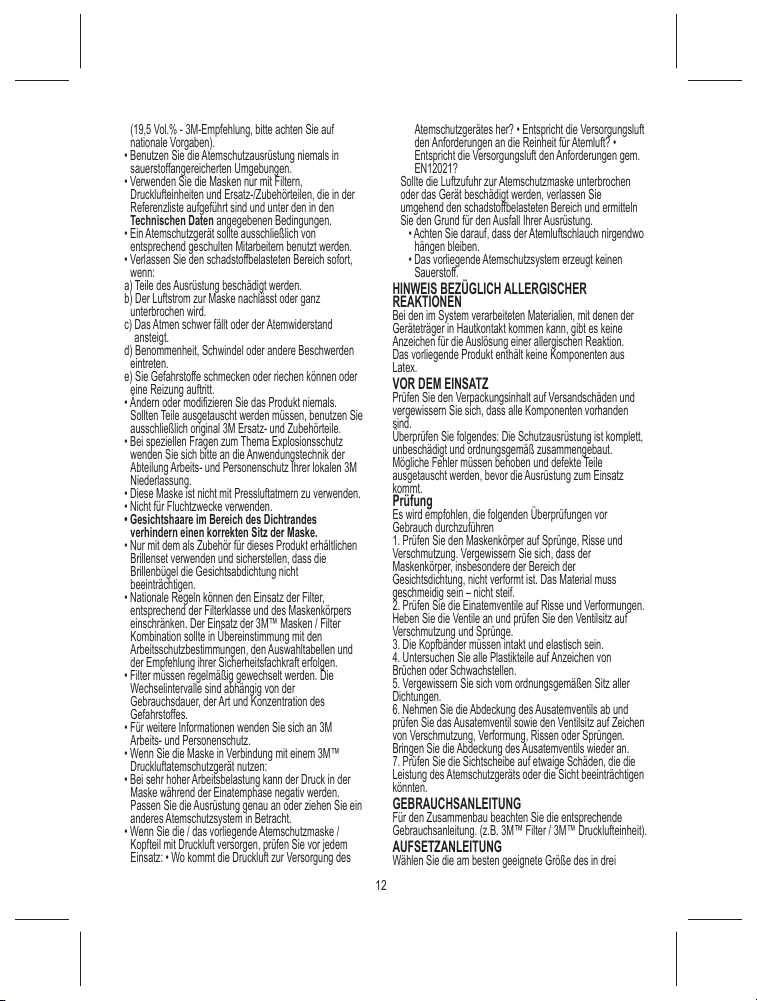

(19,5 Vol.% - 3M-Empfehlung, bitte achten Sie auf

nationale Vorgaben).

• Benutzen Sie die Atemschutzausrüstung niemals in

sauerstoffangereicherten Umgebungen.

• Verwenden Sie die Masken nur mit Filtern,

Drucklufteinheiten und Ersatz-/Zubehörteilen, die in der

Referenzliste aufgeführt sind und unter den in den

Technischen Daten angegebenen Bedingungen.

• Ein Atemschutzgerät sollte ausschließlich von

entsprechend geschulten Mitarbeitern benutzt werden.

• Verlassen Sie den schadstoffbelasteten Bereich sofort,

wenn:

a) Teile des Ausrüstung beschädigt werden.

b) Der Luftstrom zur Maske nachlässt oder ganz

unterbrochen wird.

c) Das Atmen schwer fällt oder der Atemwiderstand

ansteigt.

d) Benommenheit, Schwindel oder andere Beschwerden

eintreten.

e) Sie Gefahrstoffe schmecken oder riechen können oder

eine Reizung auftritt.

• Ändern oder modifizieren Sie das Produkt niemals.

Sollten Teile ausgetauscht werden müssen, benutzen Sie

ausschließlich original 3M Ersatz- und Zubehörteile.

• Bei speziellen Fragen zum Thema Explosionsschutz

wenden Sie sich bitte an die Anwendungstechnik der

Abteilung Arbeits- und Personenschutz Ihrer lokalen 3M

Niederlassung.

• Diese Maske ist nicht mit Pressluftatmern zu verwenden.

• Nicht für Fluchtzwecke verwenden.

• Gesichtshaare im Bereich des Dichtrandes

verhindern einen korrekten Sitz der Maske.

• Nur mit dem als Zubehör für dieses Produkt erhältlichen

Brillenset verwenden und sicherstellen, dass die

Brillenbügel die Gesichtsabdichtung nicht

beeinträchtigen.

• Nationale Regeln können den Einsatz der Filter,

entsprechend der Filterklasse und des Maskenkörpers

einschränken. Der Einsatz der 3M™ Masken / Filter

Kombination sollte in Übereinstimmung mit den

Arbeitsschutzbestimmungen, den Auswahltabellen und

der Empfehlung ihrer Sicherheitsfachkraft erfolgen.

• Filter müssen regelmäßig gewechselt werden. Die

Wechselintervalle sind abhängig von der

Gebrauchsdauer, der Art und Konzentration des

Gefahrstoffes.

• Für weitere Informationen wenden Sie sich an 3M

Arbeits- und Personenschutz.

• Wenn Sie die Maske in Verbindung mit einem 3M™

Druckluftatemschutzgerät nutzen:

• Bei sehr hoher Arbeitsbelastung kann der Druck in der

Maske während der Einatemphase negativ werden.

Passen Sie die Ausrüstung genau an oder ziehen Sie ein

anderes Atemschutzsystem in Betracht.

• Wenn Sie die / das vorliegende Atemschutzmaske /

Kopfteil mit Druckluft versorgen, prüfen Sie vor jedem

Einsatz: • Wo kommt die Druckluft zur Versorgung des

Atemschutzgerätes her? • Entspricht die Versorgungsluft

den Anforderungen an die Reinheit für Atemluft? •

Entspricht die Versorgungsluft den Anforderungen gem.

EN12021?

Sollte die Luftzufuhr zur Atemschutzmaske unterbrochen

oder das Gerät beschädigt werden, verlassen Sie

umgehend den schadstoffbelasteten Bereich und ermitteln

Sie den Grund für den Ausfall Ihrer Ausrüstung.

• Achten Sie darauf, dass der Atemluftschlauch nirgendwo

hängen bleiben.

• Das vorliegende Atemschutzsystem erzeugt keinen

Sauerstoff.

HINWEIS BEZÜGLICH ALLERGISCHER

REAKTIONEN

Bei den im System verarbeiteten Materialien, mit denen der

Geräteträger in Hautkontakt kommen kann, gibt es keine

Anzeichen für die Auslösung einer allergischen Reaktion.

Das vorliegende Produkt enthält keine Komponenten aus

Latex.

VOR DEM EINSATZ

Prüfen Sie den Verpackungsinhalt auf Versandschäden und

vergewissern Sie sich, dass alle Komponenten vorhanden

sind.

Überprüfen Sie folgendes: Die Schutzausrüstung ist komplett,

unbeschädigt und ordnungsgemäß zusammengebaut.

Mögliche Fehler müssen behoben und defekte Teile

ausgetauscht werden, bevor die Ausrüstung zum Einsatz

kommt.

Prüfung

Es wird empfohlen, die folgenden Überprüfungen vor

Gebrauch durchzuführen

1. Prüfen Sie den Maskenkörper auf Sprünge, Risse und

Verschmutzung. Vergewissern Sie sich, dass der

Maskenkörper, insbesondere der Bereich der

Gesichtsdichtung, nicht verformt ist. Das Material muss

geschmeidig sein – nicht steif.

2. Prüfen Sie die Einatemventile auf Risse und Verformungen.

Heben Sie die Ventile an und prüfen Sie den Ventilsitz auf

Verschmutzung und Sprünge.

3. Die Kopfbänder müssen intakt und elastisch sein.

4. Untersuchen Sie alle Plastikteile auf Anzeichen von

Brüchen oder Schwachstellen.

5. Vergewissern Sie sich vom ordnungsgemäßen Sitz aller

Dichtungen.

6. Nehmen Sie die Abdeckung des Ausatemventils ab und

prüfen Sie das Ausatemventil sowie den Ventilsitz auf Zeichen

von Verschmutzung, Verformung, Rissen oder Sprüngen.

Bringen Sie die Abdeckung des Ausatemventils wieder an.

7. Prüfen Sie die Sichtscheibe auf etwaige Schäden, die die

Leistung des Atemschutzgeräts oder die Sicht beeinträchtigen

könnten.

GEBRAUCHSANLEITUNG

Für den Zusammenbau beachten Sie die entsprechende

Gebrauchsanleitung. (z.B. 3M™ Filter / 3M™ Drucklufteinheit).

AUFSETZANLEITUNG

Wählen Sie die am besten geeignete Größe des in drei

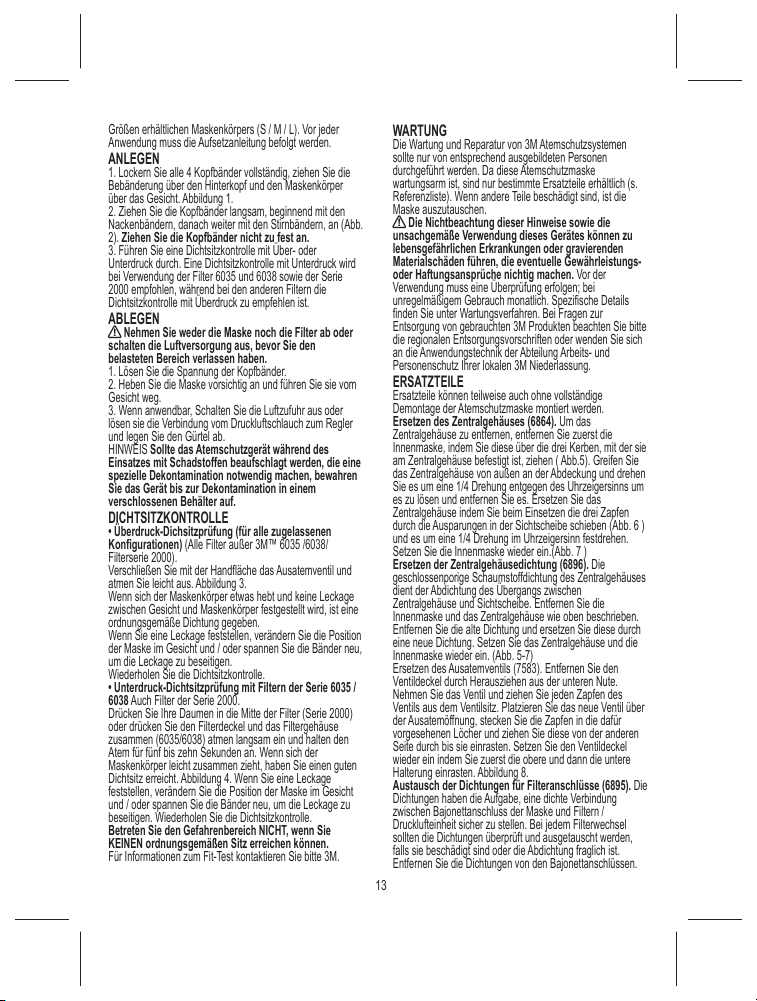

Größen erhältlichen Maskenkörpers (S / M / L). Vor jeder

Anwendung muss die Aufsetzanleitung befolgt werden.

ANLEGEN

1. Lockern Sie alle 4 Kopfbänder vollständig, ziehen Sie die

Bebänderung über den Hinterkopf und den Maskenkörper

über das Gesicht. Abbildung 1.

2. Ziehen Sie die Kopfbänder langsam, beginnend mit den

Nackenbändern, danach weiter mit den Stirnbändern, an (Abb.

2). Ziehen Sie die Kopfbänder nicht zu fest an.

3. Führen Sie eine Dichtsitzkontrolle mit Über- oder

Unterdruck durch. Eine Dichtsitzkontrolle mit Unterdruck wird

bei Verwendung der Filter 6035 und 6038 sowie der Serie

2000 empfohlen, während bei den anderen Filtern die

Dichtsitzkontrolle mit Überdruck zu empfehlen ist.

ABLEGEN

Nehmen Sie weder die Maske noch die Filter ab oder

schalten die Luftversorgung aus, bevor Sie den

belasteten Bereich verlassen haben.

1. Lösen Sie die Spannung der Kopfbänder.

2. Heben Sie die Maske vorsichtig an und führen Sie sie vom

Gesicht weg.

3. Wenn anwendbar, Schalten Sie die Luftzufuhr aus oder

lösen sie die Verbindung vom Druckluftschlauch zum Regler

und legen Sie den Gürtel ab.

HINWEIS Sollte das Atemschutzgerät während des

Einsatzes mit Schadstoffen beaufschlagt werden, die eine

spezielle Dekontamination notwendig machen, bewahren

Sie das Gerät bis zur Dekontamination in einem

verschlossenen Behälter auf.

DICHTSITZKONTROLLE

• Überdruck-Dichsitzprüfung (für alle zugelassenen

Konfigurationen) (Alle Filter außer 3M™ 6035 /6038/

Filterserie 2000).

Verschließen Sie mit der Handfläche das Ausatemventil und

atmen Sie leicht aus. Abbildung 3.

Wenn sich der Maskenkörper etwas hebt und keine Leckage

zwischen Gesicht und Maskenkörper festgestellt wird, ist eine

ordnungsgemäße Dichtung gegeben.

Wenn Sie eine Leckage feststellen, verändern Sie die Position

der Maske im Gesicht und / oder spannen Sie die Bänder neu,

um die Leckage zu beseitigen.

Wiederholen Sie die Dichtsitzkontrolle.

• Unterdruck-Dichtsitzprüfung mit Filtern der Serie 6035 /

6038 Auch Filter der Serie 2000.

Drücken Sie Ihre Daumen in die Mitte der Filter (Serie 2000)

oder drücken Sie den Filterdeckel und das Filtergehäuse

zusammen (6035/6038) atmen langsam ein und halten den

Atem für fünf bis zehn Sekunden an. Wenn sich der

Maskenkörper leicht zusammen zieht, haben Sie einen guten

Dichtsitz erreicht. Abbildung 4. Wenn Sie eine Leckage

feststellen, verändern Sie die Position der Maske im Gesicht

und / oder spannen Sie die Bänder neu, um die Leckage zu

beseitigen. Wiederholen Sie die Dichtsitzkontrolle.

Betreten Sie den Gefahrenbereich NICHT, wenn Sie

KEINEN ordnungsgemäßen Sitz erreichen können.

Für Informationen zum Fit-Test kontaktieren Sie bitte 3M.

WARTUNG

Die Wartung und Reparatur von 3M Atemschutzsystemen

sollte nur von entsprechend ausgebildeten Personen

durchgeführt werden. Da diese Atemschutzmaske

wartungsarm ist, sind nur bestimmte Ersatzteile erhältlich (s.

Referenzliste). Wenn andere Teile beschädigt sind, ist die

Maske auszutauschen.

Die Nichtbeachtung dieser Hinweise sowie die

unsachgemäße Verwendung dieses Gerätes können zu

lebensgefährlichen Erkrankungen oder gravierenden

Materialschäden führen, die eventuelle Gewährleistungs-

oder Haftungsansprüche nichtig machen. Vor der

Verwendung muss eine Überprüfung erfolgen; bei

unregelmäßigem Gebrauch monatlich. Spezifische Details

finden Sie unter Wartungsverfahren. Bei Fragen zur

Entsorgung von gebrauchten 3M Produkten beachten Sie bitte

die regionalen Entsorgungsvorschriften oder wenden Sie sich

an die Anwendungstechnik der Abteilung Arbeits- und

Personenschutz Ihrer lokalen 3M Niederlassung.

ERSATZTEILE

Ersatzteile können teilweise auch ohne vollständige

Demontage der Atemschutzmaske montiert werden.

Ersetzen des Zentralgehäuses (6864). Um das

Zentralgehäuse zu entfernen, entfernen Sie zuerst die

Innenmaske, indem Sie diese über die drei Kerben, mit der sie

am Zentralgehäuse befestigt ist, ziehen ( Abb.5). Greifen Sie

das Zentralgehäuse von außen an der Abdeckung und drehen

Sie es um eine 1/4 Drehung entgegen des Uhrzeigersinns um

es zu lösen und entfernen Sie es. Ersetzen Sie das

Zentralgehäuse indem Sie beim Einsetzen die drei Zapfen

durch die Ausparungen in der Sichtscheibe schieben (Abb. 6 )

und es um eine 1/4 Drehung im Uhrzeigersinn festdrehen.

Setzen Sie die Innenmaske wieder ein.(Abb. 7 )

Ersetzen der Zentralgehäusedichtung (6896). Die

geschlossenporige Schaumstoffdichtung des Zentralgehäuses

dient der Abdichtung des Übergangs zwischen

Zentralgehäuse und Sichtscheibe. Entfernen Sie die

Innenmaske und das Zentralgehäuse wie oben beschrieben.

Entfernen Sie die alte Dichtung und ersetzen Sie diese durch

eine neue Dichtung. Setzen Sie das Zentralgehäuse und die

Innenmaske wieder ein. (Abb. 5-7)

Ersetzen des Ausatemventils (7583). Entfernen Sie den

Ventildeckel durch Herausziehen aus der unteren Nute.

Nehmen Sie das Ventil und ziehen Sie jeden Zapfen des

Ventils aus dem Ventilsitz. Platzieren Sie das neue Ventil über

der Ausatemöffnung, stecken Sie die Zapfen in die dafür

vorgesehenen Löcher und ziehen Sie diese von der anderen

Seite durch bis sie einrasten. Setzen Sie den Ventildeckel

wieder ein indem Sie zuerst die obere und dann die untere

Halterung einrasten. Abbildung 8.

Austausch der Dichtungen für Filteranschlüsse (6895). Die

Dichtungen haben die Aufgabe, eine dichte Verbindung

zwischen Bajonettanschluss der Maske und Filtern /

Drucklufteinheit sicher zu stellen. Bei jedem Filterwechsel

sollten die Dichtungen überprüft und ausgetauscht werden,

falls sie beschädigt sind oder die Abdichtung fraglich ist.

Entfernen Sie die Dichtungen von den Bajonettanschlüssen.

Ersetzen Sie immer beide Dichtungen. Abbildung 9.

Ersetzen der Einatemventile (6893). Die Einatemventile sind

auf Zapfen auf der Innenseite der Einatemöffnungen des

Maskenkörpers und der Innenmaske angeordnet. Diese

Ventile sollten vor jedem Gebrauch der Maske kontrolliert

werden und jedesmal ersetzt werden, wenn Sie beschädigt

wurden oder fehlen. Entfernen Sie das (die) Ventil(e) durch

Abheben von den Zapfen auf der Innenseite der

Einatemöffnungen des Maskenkörpers und der Innenmaske.

Montieren Sie das (die) neue(n) Ventil(e) auf dem(n) Zapfen.

Stellen Sie sicher, dass das (die) Ventil(e) vollständig unter

allen drei Nasen auf dem (den) Zapfen eingerückt ist (sind),

flach aufliegt (aufliegen) und auf dem (den) Zapfen frei

beweglich (drehbar) ist (sind)

Ersetzen der Kopfbebänderung (6897) Lösen sie die Bänder

und ersetzen Sie diese durch eine neue Kopfbebänderung

Abbildung 10.

Ersetzen der Sichtscheibe (6898). Entfernen Sie die beiden

Schrauben mit einem Schraubendreher. Ziehen Sie den

oberen und unteren Rahmen vom Dichtrand ab. Der obere und

untere Rahmen, die Gesichtsdichtung und die Sichtscheibe

haben vertikale Markierungslinien, die ihre relative Position

zueinander anzeigen. Stellen Sie sicher, dass diese

Markierungen beim Wiederzusammenbau übereinstimmen,

Abbildung 11.

Nackentrageband (7883) Verbinden Sie die Ösen an den

Enden des Nackentragebands mit den Verbindungstücken des

Gesichstabdichtung am oberen Ende der Kopfbebänderung.

ZUBEHÖR

Brillensatz (6878). Bauen Sie die Schienengruppe in den

Maskenkörper ein, wobei der Kunststofffuß auf dem

Zentralgehäuse positioniert ist und die obere Schiene

zwischen den beiden Nasen der oberen Gesichtsabdichtung

liegt. Montieren Sie die Gestellgruppe, durch einschieben der

Stifte in die Löcher des Gummischiebers, auf die Schiene. Die

Position der Brille kann nun angepasst werden, um einen

optimalen Sitz und optimale Sicht zu ermöglichen.

Sichtscheibenschutzabdeckung (6885). Entfernen Sie die

Schutzfolie von der Klebefläche auf jeder Seite der

Sichtscheibenabdeckung. Positionieren Sie die

Sichtscheibenabdeckung über der Sichtscheibe und drücken

sie diese fest. Entfernen Sie die Sichtscheibenabdeckung von

der Maske durch anheben der Lasche.

REINIGUNG UND PFLEGE

Es wird empfohlen, die Maske nach jedem Gebrauch zu

reinigen. Wird die Atemschutzmaske länger als eine Schicht

eingesetzt, so sollte sie nach jeder Schicht gereinigt und in

ihrer Originalverpackung oder einem verschlossenen Behältnis

aufbewahrt werden. Zur Reinigung der Maske sollte der

Dichtrand mit dem Reinigungstuch 3M 105 abgewischt

werden. Entfernen Sie die Filter, bzw die Drucklufteinheit.

Reinigen Sie die Teile (ausgenommen die Filter) durch

Eintauchen in warme Reinigungslösung (Wassertemperatur

sollte 50°C nicht übersteigen). Bei Bedarf benutzen Sie eine

weiche Bürste. Verwenden Sie falls nötig ein neutrales

Reinigungsmittel. Die Masken können in einer Lösung aus

quaternären Ammoniumsalzen, Natriumhypochlorit oder einem

anderen, geeigneten Desinfektionsmittel desinfiziert werden.

Anschließend in klarem, warmem Wasser spülen und bei

Zimmertemperatur in schadstofffreier Umgebung trocknen

lassen.

ACHTUNG Verwenden Sie zur Reinigung dieses Produktes

kein Lanolin oder andere Öle. Nicht autoklavieren. Zur

Reinigung dürfen keine aggressiven Mittel wie Benzin,

Verdünnung, chlorhaltige Entfetter oder andere organische

Lösemittel benutzt werden. Verwenden Sie auch keine

Scheuermittel. Bauen Sie die Teile erst zusammen, wenn sie

vollkommen trocken sind.

LAGERUNG UND TRANSPORT

Diese Produkte sollten in der Originalverpackung bei

Raumtemperatur trocken und sauber gelagert werden und

weder hohen Temperaturen, direkter Sonneneinstrahlung noch

Schadstoffen ausgesetzt werden. Die Originalverpackung

erfüllt alle Vorgaben für den Transport innerhalb der

Europäischen Gemeinschaft. Bei sachgemäßer Lagerung, ist

die zu erwartende Lagerdauer des Produkts 5 Jahre ab

Herstellungsdatum. Entsprechend der Herstellerangabe lagern,

siehe Verpackung.

]Lag

erfähig bis

Temperaturbereich

Maximale relative Luftfeuchtigkeit

Name und Adresse des Herstellers

JNach lokalen Vorschriften entsorgen

Das Herstellungsdatum kann der Datumsuhr auf der Innenseite

der Maske entnommen weden. Abbildung 12. Das innere

Segment zeigt das Jahr an und der Pfeil zeigt auf den Monat

der Herstellung auf dem äußeren Segment. Das Beispiel zeigt

01/09/2011 - 30/09/2011.

ZULASSUNGEN

Diese Produkte sind typzugelassen und jährlich auditiert durch

BSI, Kitemark Court, Davy Avenue, Knowlhill, Milton Keynes

MK5 8PP, UK, Zugelassene Prüfstelle Nr. 0086. Dieser Artikel

ist CE gekennzeichnet nach den Anforderungen der

Gemeinschaftsrichtlinie 89/686/EEC oder der Europäischen

Richtlinie (EU) 2016-425. Die jeweils angewendete

Rechtsvorschrift kann durch die Prüfung des Zertifikates und

der Konformitätserklärung unter

www.3m.com/Respiratory/certs bestimmt werden.

TECHNISCHE DATEN

Atemschutz EN136 (Klasse 1) - für den Gebrauch mit 3M Filtern (Bajonettanschluss) nach EN14387:2004 oder EN143:2000

(Siehe Referenztabelle)

3M 6000 Serie mit ... Maximal zulässige Konzentrationen

P1 Partikelfiltern 4 x AGW*

P2 Partikelfiltern 15 x AGW*

P3 Partikelfiltern 400** x AGW*

Klasse 1 Gas- und Dämpfefiltern Der jeweils geringere Wert von 400** x AGW* oder 1000 ppm (0.1% Vol.) ist anzunehmen.

Klasse 2 Gas- & Dämpfefiltern Der jeweils geringere Wert von 400** x AGW* oder 5000 ppm (0.5% Vol.) ist anzunehmen.

3M™ Drucklufteinheit 400** x AGW*

*AGW – Arbeitsplatzgrenzwert **3M Empfehlung 200 x AGW* (nur für Vollmasken)

Augen- und Gesichtsschutz Erfüllt die Anforderungen von EN166 (höhere Robustheit, Schutz gegen schnell fliegende Partikel

(mittlere Energie) und seitlicher Schutz.)

Luftdurchflußcharakteristiken

Mindestluftvolumenstrom: 150 l/min.

Maximaler Volumenstrom: Bitte entnehmen Sie diese Informationen den jeweiligen Bedienungsanleitungen.

Maximale Arbeitstemperatur: +49 °C. ACHTUNG Bei Verwendung des Produktes bei tiefen Temperaturen ist darauf zu achten, dass

die Ventile auf Grund der Feuchtigkeit einfrieren können.

Iz

Si raccomanda di leggere le presenti istruzioni d'uso insieme

alle istruzioni relative all'appropriato filtro 3M™ o dell'unità di

erogazione aria 3M™ e insieme al Libretto Illustrativo del

respiratore 3M™, dove è possibile trovare informazioni su:

• Le combinazioni approvate con le unità di erogazione aria

3M™ e/o i filtri 3M™

• Accessori

• Parti di ricambio

DESCRIZIONE DEL SISTEMA

Questi prodotti sono conformi alla norma EN 136:1998,

maschere a pieno facciale. Per ottenere un sistema di

filtrazione per la protezione delle vie respiratorie utilizzare con

un paio di filtri 3M approvati (vedere Libretto Illustrativo).

Questo sistema è progettato per rimuovere gas, vapori e/o

particelle potenzialmente pericolose presenti nell'atmosfera

circostante. Questo dispositivo può anche essere utilizzato per

formare un sistema in combinazione con le unità di erogazione

aria 3M (vedi Libretto Illustrativo).

AVVERTENZE E LIMITAZIONI

Porre particolare attenzione alle frasi di avvertimento

dove indicate.

ATTENZIONE

Assicurarsi sempre che il prodotto completo sia:

- Adatto all'applicazione

- Indossato correttamente

- Indossato per tutto il periodo di esposizione

- Sostituito quando necessario.

Una giusta selezione, formazione all’uso ed una

adeguata manutenzione sono essenziali per offrire a

chi indossa il prodotto una protezione da alcuni

contaminanti aerodispersi. L’inosservanza delle

istruzioni qui riportate sull’uso di questi dispositivi

per la protezione delle vie respiratorie e/o il mancato

indossamento per tutto il periodo di esposizione, può

arrecare danni alla salute, invalidità gravi anche di

carattere permanente.

• In caso di dubbi sull’adeguatezza di questo prodotto alle

specifiche condizioni d'uso e per un corretto utilizzo,

seguire le normative locali, fare riferimento a tutte le

informazioni qui riportate, consultare un esperto in

materia di sicurezza oppure contattare il Servizio Tecnico

3M.

• Usare questo respiratore strettamente in accordo con

tutte le istruzioni d'uso:

• Contenute nel presente libretto

• Allegate agli altri componenti del sistema (es. Filtri 3M™ /

Unità erogazione aria 3M™) Leggere tutte le istruzioni

d'uso e conservarle come continuo riferimento.

• Non usare per concentrazioni superiori a quelle indicate

nelle Specifiche Tecniche.

• Non utilizzare per la protezione respiratoria contro

contaminanti atmosferici che hanno una soglia olfattiva

bassa, sconosciuti, che presentano un immediato

pericolo per la vita o la salute, o contro contaminanti che

generano alte temperature nelle reazioni con filtri chimici.

• Non utilizzare in atmosfere contenenti meno del 19.5% di

ossigeno (definizione 3M. I limiti riguardanti la presenza

di ossigeno possono variare da nazione a nazione. In

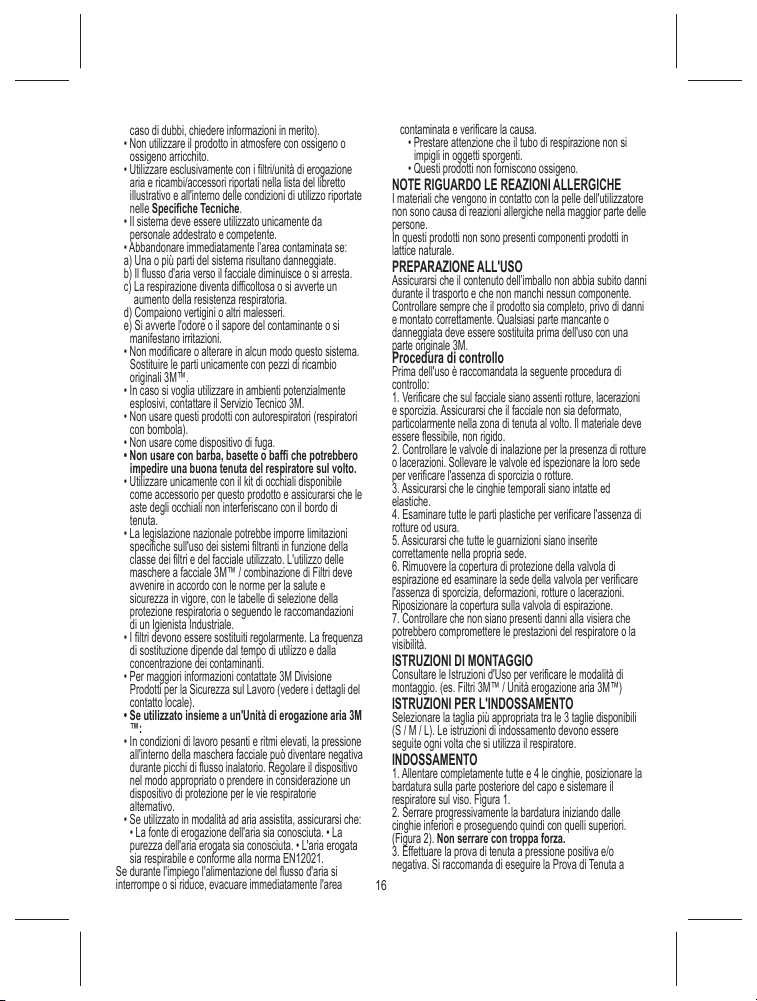

caso di dubbi, chiedere informazioni in merito).

• Non utilizzare il prodotto in atmosfere con ossigeno o

ossigeno arricchito.

• Utilizzare esclusivamente con i filtri/unità di erogazione

aria e ricambi/accessori riportati nella lista del libretto

illustrativo e all'interno delle condizioni di utilizzo riportate

nelle Specifiche Tecniche.

• Il sistema deve essere utilizzato unicamente da

personale addestrato e competente.

• Abbandonare immediatamente l’area contaminata se:

a) Una o più parti del sistema risultano danneggiate.

b) Il flusso d'aria verso il facciale diminuisce o si arresta.

c) La respirazione diventa difficoltosa o si avverte un

aumento della resistenza respiratoria.

d) Compaiono vertigini o altri malesseri.

e) Si avverte l'odore o il sapore del contaminante o si

manifestano irritazioni.

• Non modificare o alterare in alcun modo questo sistema.

Sostituire le parti unicamente con pezzi di ricambio

originali 3M™.

• In caso si voglia utilizzare in ambienti potenzialmente

esplosivi, contattare il Servizio Tecnico 3M.

• Non usare questi prodotti con autorespiratori (respiratori

con bombola).

• Non usare come dispositivo di fuga.

• Non usare con barba, basette o baffi che potrebbero

impedire una buona tenuta del respiratore sul volto.

• Utilizzare unicamente con il kit di occhiali disponibile

come accessorio per questo prodotto e assicurarsi che le

aste degli occhiali non interferiscano con il bordo di

tenuta.

• La legislazione nazionale potrebbe imporre limitazioni

specifiche sull'uso dei sistemi filtranti in funzione della

classe dei filtri e del facciale utilizzato. L'utilizzo delle

maschere a facciale 3M™ / combinazione di Filtri deve

avvenire in accordo con le norme per la salute e

sicurezza in vigore, con le tabelle di selezione della

protezione respiratoria o seguendo le raccomandazioni

di un Igienista Industriale.

• I filtri devono essere sostituiti regolarmente. La frequenza

di sostituzione dipende dal tempo di utilizzo e dalla

concentrazione dei contaminanti.

• Per maggiori informazioni contattate 3M Divisione

Prodotti per la Sicurezza sul Lavoro (vedere i dettagli del

contatto locale).

• Se utilizzato insieme a un'Unità di erogazione aria 3M

™:

• In condizioni di lavoro pesanti e ritmi elevati, la pressione

all'interno della maschera facciale può diventare negativa

durante picchi di flusso inalatorio. Regolare il dispositivo

nel modo appropriato o prendere in considerazione un

dispositivo di protezione per le vie respiratorie

alternativo.

• Se utilizzato in modalità ad aria assistita, assicurarsi che:

• La fonte di erogazione dell'aria sia conosciuta. • La

purezza dell'aria erogata sia conosciuta. • L'aria erogata

sia respirabile e conforme alla norma EN12021.

Se durante l'impiego l'alimentazione del flusso d'aria si

interrompe o si riduce, evacuare immediatamente l'area

contaminata e verificare la causa.

• Prestare attenzione che il tubo di respirazione non si

impigli in oggetti sporgenti.

• Questi prodotti non forniscono ossigeno.

NOTE RIGUARDO LE REAZIONI ALLERGICHE

I materiali che vengono in contatto con la pelle dell'utilizzatore

non sono causa di reazioni allergiche nella maggior parte delle

persone.

In questi prodotti non sono presenti componenti prodotti in

lattice naturale.

PREPARAZIONE ALL'USO

Assicurarsi che il contenuto dell’imballo non abbia subito danni

durante il trasporto e che non manchi nessun componente.

Controllare sempre che il prodotto sia completo, privo di danni

e montato correttamente. Qualsiasi parte mancante o

danneggiata deve essere sostituita prima dell'uso con una

parte originale 3M.

Procedura di controllo

Prima dell'uso è raccomandata la seguente procedura di

controllo:

1. Verificare che sul facciale siano assenti rotture, lacerazioni

e sporcizia. Assicurarsi che il facciale non sia deformato,

particolarmente nella zona di tenuta al volto. Il materiale deve

essere flessibile, non rigido.

2. Controllare le valvole di inalazione per la presenza di rotture

o lacerazioni. Sollevare le valvole ed ispezionare la loro sede

per verificare l'assenza di sporcizia o rotture.

3. Assicurarsi che le cinghie temporali siano intatte ed

elastiche.

4. Esaminare tutte le parti plastiche per verificare l'assenza di

rotture od usura.

5. Assicurarsi che tutte le guarnizioni siano inserite

correttamente nella propria sede.

6. Rimuovere la copertura di protezione della valvola di

espirazione ed esaminare la sede della valvola per verificare

l'assenza di sporcizia, deformazioni, rotture o lacerazioni.

Riposizionare la copertura sulla valvola di espirazione.

7. Controllare che non siano presenti danni alla visiera che

potrebbero compromettere le prestazioni del respiratore o la

visibilità.

ISTRUZIONI DI MONTAGGIO

Consultare le Istruzioni d'Uso per verificare le modalità di

montaggio. (es. Filtri 3M™ / Unità erogazione aria 3M™)

ISTRUZIONI PER L'INDOSSAMENTO

Selezionare la taglia più appropriata tra le 3 taglie disponibili

(S / M / L). Le istruzioni di indossamento devono essere

seguite ogni volta che si utilizza il respiratore.

INDOSSAMENTO

1. Allentare completamente tutte e 4 le cinghie, posizionare la

bardatura sulla parte posteriore del capo e sistemare il

respiratore sul viso. Figura 1.

2. Serrare progressivamente la bardatura iniziando dalle

cinghie inferiori e proseguendo quindi con quelli superiori.

(Figura 2). Non serrare con troppa forza.

3. Effettuare la prova di tenuta a pressione positiva e/o

negativa. Si raccomanda di eseguire la Prova di Tenuta a

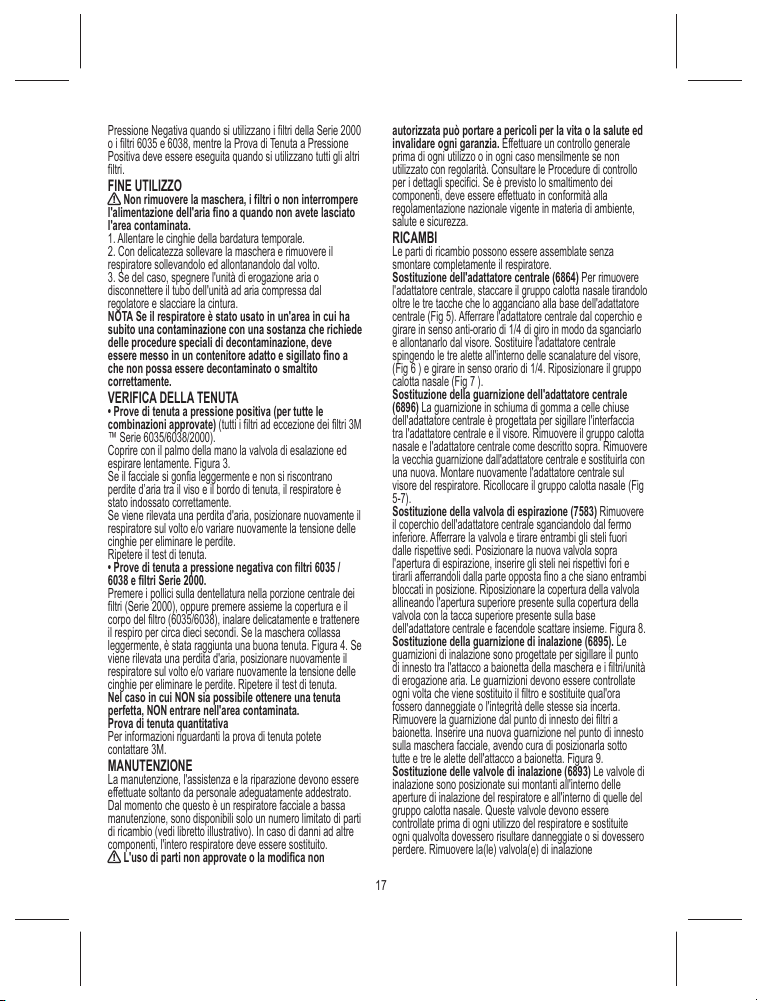

Pressione Negativa quando si utilizzano i filtri della Serie 2000

o i filtri 6035 e 6038, mentre la Prova di Tenuta a Pressione

Positiva deve essere eseguita quando si utilizzano tutti gli altri

filtri.

FINE UTILIZZO

Non rimuovere la maschera, i filtri o non interrompere

l'alimentazione dell'aria fino a quando non avete lasciato

l'area contaminata.

1. Allentare le cinghie della bardatura temporale.

2. Con delicatezza sollevare la maschera e rimuovere il

respiratore sollevandolo ed allontanandolo dal volto.

3. Se del caso, spegnere l'unità di erogazione aria o

disconnettere il tubo dell'unità ad aria compressa dal

regolatore e slacciare la cintura.

NOTA Se il respiratore è stato usato in un'area in cui ha

subito una contaminazione con una sostanza che richiede

delle procedure speciali di decontaminazione, deve

essere messo in un contenitore adatto e sigillato fino a

che non possa essere decontaminato o smaltito

correttamente.

VERIFICA DELLA TENUTA

• Prove di tenuta a pressione positiva (per tutte le

combinazioni approvate) (tutti i filtri ad eccezione dei filtri 3M

™ Serie 6035/6038/2000).

Coprire con il palmo della mano la valvola di esalazione ed

espirare lentamente. Figura 3.

Se il facciale si gonfia leggermente e non si riscontrano

perdite d’aria tra il viso e il bordo di tenuta, il respiratore è

stato indossato correttamente.

Se viene rilevata una perdita d'aria, posizionare nuovamente il

respiratore sul volto e/o variare nuovamente la tensione delle

cinghie per eliminare le perdite.

Ripetere il test di tenuta.

• Prove di tenuta a pressione negativa con filtri 6035 /

6038 e filtri Serie 2000.

Premere i pollici sulla dentellatura nella porzione centrale dei

filtri (Serie 2000), oppure premere assieme la copertura e il

corpo del filtro (6035/6038), inalare delicatamente e trattenere

il respiro per circa dieci secondi. Se la maschera collassa

leggermente, è stata raggiunta una buona tenuta. Figura 4. Se

viene rilevata una perdita d'aria, posizionare nuovamente il

respiratore sul volto e/o variare nuovamente la tensione delle

cinghie per eliminare le perdite. Ripetere il test di tenuta.

Nel caso in cui NON sia possibile ottenere una tenuta

perfetta, NON entrare nell'area contaminata.

Prova di tenuta quantitativa

Per informazioni riguardanti la prova di tenuta potete

contattare 3M.

MANUTENZIONE

La manutenzione, l'assistenza e la riparazione devono essere

effettuate soltanto da personale adeguatamente addestrato.

Dal momento che questo è un respiratore facciale a bassa

manutenzione, sono disponibili solo un numero limitato di parti

di ricambio (vedi libretto illustrativo). In caso di danni ad altre

componenti, l'intero respiratore deve essere sostituito.

L'uso di parti non approvate o la modifica non

autorizzata può portare a pericoli per la vita o la salute ed

invalidare ogni garanzia. Effettuare un controllo generale

prima di ogni utilizzo o in ogni caso mensilmente se non

utilizzato con regolarità. Consultare le Procedure di controllo

per i dettagli specifici. Se è previsto lo smaltimento dei

componenti, deve essere effettuato in conformità alla

regolamentazione nazionale vigente in materia di ambiente,

salute e sicurezza.

RICAMBI

Le parti di ricambio possono essere assemblate senza

smontare completamente il respiratore.

Sostituzione dell'adattatore centrale (6864) Per rimuovere

l'adattatore centrale, staccare il gruppo calotta nasale tirandolo

oltre le tre tacche che lo agganciano alla base dell'adattatore

centrale (Fig 5). Afferrare l'adattatore centrale dal coperchio e

girare in senso anti-orario di 1/4 di giro in modo da sganciarlo

e allontanarlo dal visore. Sostituire l'adattatore centrale

spingendo le tre alette all'interno delle scanalature del visore,

(Fig 6 ) e girare in senso orario di 1/4. Riposizionare il gruppo

calotta nasale (Fig 7 ).

Sostituzione della guarnizione dell'adattatore centrale

(6896) La guarnizione in schiuma di gomma a celle chiuse

dell'adattatore centrale è progettata per sigillare l'interfaccia

tra l'adattatore centrale e il visore. Rimuovere il gruppo calotta

nasale e l'adattatore centrale come descritto sopra. Rimuovere

la vecchia guarnizione dall'adattatore centrale e sostituirla con

una nuova. Montare nuovamente l'adattatore centrale sul

visore del respiratore. Ricollocare il gruppo calotta nasale (Fig

5-7).

Sostituzione della valvola di espirazione (7583) Rimuovere

il coperchio dell'adattatore centrale sganciandolo dal fermo

inferiore. Afferrare la valvola e tirare entrambi gli steli fuori

dalle rispettive sedi. Posizionare la nuova valvola sopra

l'apertura di espirazione, inserire gli steli nei rispettivi fori e

tirarli afferrandoli dalla parte opposta fino a che siano entrambi

bloccati in posizione. Riposizionare la copertura della valvola

allineando l'apertura superiore presente sulla copertura della

valvola con la tacca superiore presente sulla base

dell'adattatore centrale e facendole scattare insieme. Figura 8.

Sostituzione della guarnizione di inalazione (6895). Le

guarnizioni di inalazione sono progettate per sigillare il punto

di innesto tra l'attacco a baionetta della maschera e i filtri/unità

di erogazione aria. Le guarnizioni devono essere controllate

ogni volta che viene sostituito il filtro e sostituite qual'ora

fossero danneggiate o l'integrità delle stesse sia incerta.

Rimuovere la guarnizione dal punto di innesto dei filtri a

baionetta. Inserire una nuova guarnizione nel punto di innesto

sulla maschera facciale, avendo cura di posizionarla sotto

tutte e tre le alette dell'attacco a baionetta. Figura 9.

Sostituzione delle valvole di inalazione (6893) Le valvole di

inalazione sono posizionate sui montanti all'interno delle

aperture di inalazione del respiratore e all'interno di quelle del

gruppo calotta nasale. Queste valvole devono essere

controllate prima di ogni utilizzo del respiratore e sostituite

ogni qualvolta dovessero risultare danneggiate o si dovessero

perdere. Rimuovere la(le) valvola(e) di inalazione

SPECIFICHE TECNICHE Protezione Respiratoria EN136 (Classe 1) - per uso con Filtri 3M (a baionetta) in conformità alla

EN14387:2004 o alla EN143:2000 (vedere Libretto Informativo)

3M Serie 6000 con Limite di Esposizione Massima

Filtri per Polveri P1 4 x TLV*

Filtri per Polveri P2 16 x TLV

Filtri per Polveri P3 200* x TLV

Filtri per Gas & Vapori Classe 1 200* x TLV o 1000ppm (0,1% vol) considerando come limite il valore inferiore.

sollevandola(e) dai montanti all'interno del respiratore e del

gruppo calotta nasale. Inserire la(le) nuova(e) valvola(e) sui

montanti. Assicurarsi che ogni valvola sia completamente

innestata sotto le tre alette del montante, sia piatta e libera di

ruotare intorno al perno centrale.

Sostituzione della bardatura per il capo (6897) Slacciare

tutte le cinghie della bardatura e sostituirla con una nuova.

Figura 10.

Sostituzione dello schermo (6898) Rimuovere le due viti

aiutandosi con un cacciavite. Quindi separare la montatura

superiore e la montatura inferiore dal bordo di tenuta. La

bardatura superiore, la bardatura inferiore, il bordo di tenuta e

lo schermo presentano delle tacche verticali che indicano la

reciproca posizione. Per riassemblare il gruppo assicurarsi che

le tacche siano allineate. Figura 11.

Cinghie per il collo (7883) Agganciare gli anelli che si trovano

alle estremità delle cinghie per il collo alle fibbie di matallo

superiori della bardatura.

ACCESSORI

Kit occhiali (6878) Posizionare la montatura in metallo

all'interno del respiratore con il piede in plastica appoggiato

sull'adattatore centrale e la porzione superiore centrata tra le

due alette che si trovano nella parte superiore del bordo di

tenuta. Montare il supporto per le lenti sulla montatura di

metallo inserendo i due perni nei rispettivi fori della guida in

gomma. Regolare la posizione degli occhiali per avere una

vestibilità e una visuale ottimali.

Film salvaschermo (6885) Rimuovere la pellicola protettiva

dagli adesivi ai lati del film salvaschermo. Posizionare il film

salvaschermo sulla visiera del respiratore e farlo aderire bene.

Per rimuovere il film salvaschermo usato, tirare le linguette del

film stesso.

PULIZIA E DISINFEZIONE

Si raccomanda la pulizia del dispositivo dopo ogni utilizzo. Se

il respiratore viene utilizzato per più turni, è necessario pulirlo

alla fine di ogni turno di lavoro e riporlo tra un turno e l'altro

nell'imballo originale o in un contenitore sigillato. Per pulire il

respiratore, possono essere utilizzate le salviette detergenti

3M™ 105. Rimuovere i filtri e disconnettere l'unità di

erogazione aria se del caso. Pulire le parti (esclusi i filtri)

immergendole in una soluzione detergente tiepida (la

temperatura dell'acqua non deve superare 50°C), e strofinare

con una spazzola morbida fino a completare la pulizia.

Aggiungere del sapone neutro se necessario. Disinfettare il

respiratore immergendolo in una soluzione disinfettante a base

di sali di ammonio quaternario o ipoclorito di sodio o altro

disinfettante equivalente. Sciacquare in acqua tiepida pulita ed

asciugare all'aria a temperatura ambiente in atmosfera non

contaminata.

ATTENZIONE Non usare su questi prodotti sostanze

detergenti che contengano lanolina od altri oli. Non utilizzare

l'autoclave per la pulizia. Per la pulizia di qualsiasi parte del

sistema non usare benzina, fluidi sgrassanti clorurati (come il

tricloroetilene), solventi organici o prodotti per la pulizia

abrasivi. Non rimontare le parti fino a quando il facciale non è

completamente asciutto.

CONSERVAZIONE E TRASPORTO

Questi prodotti devono essere immagazzinati nell'imballo

originale con cui vengono forniti, in condizioni asciutte, pulite e

lontano da luce solare diretta, fonti di temperatura elevata,

vapori di benzina e di solventi. La confezione originale è

idonea per il trasporto del prodotto sul territorio dell'Unione

Europea. Quando immagazzinato così come prescritto, la

durata a magazzino del prodotto è di 5 anni dalla data di

fabbricazione. Conservare conformemente alle istruzioni fornite

dal fabbricante. Vedere la confezione.

]

Data di scadenza

Intervallo di temperatura

,MassimaU

midità Relativa

Nome e indirizzo del Produttore

JSmaltire in conformità con le normative locali

La data di fabbricazione può essere stabilita esaminando il

datario ad orologio posto all'interno della maschera. Figura 12.

Nel settore interno viene indicato l'anno, mentre la punta della

freccia nel settore esterno indica il mese di fabbricazione.

L’esempio mostra 01/09/2011 - 30/09/2011.

APPROVAZIONI

Questi prodotti hanno l'approvazione di tipo e sono controllati

annualmente da BSI, Kitemark Court, Davy Avenue, Knowlhill,

Milton Keynes MK5 8PP, UK, Organismo Notificato numero

0086. Questi prodotti sono marcati CE secondo i requisiti della

Direttiva comunitaria 89/686/CEE o del Regolamento Europeo

(EU) 2016/425. La legislazione applicabile può essere

determinata prendendo visione del Certificato e della

Dichiarazione di Conformità scaricabile da

www.3m.com/Respiratory/certs.

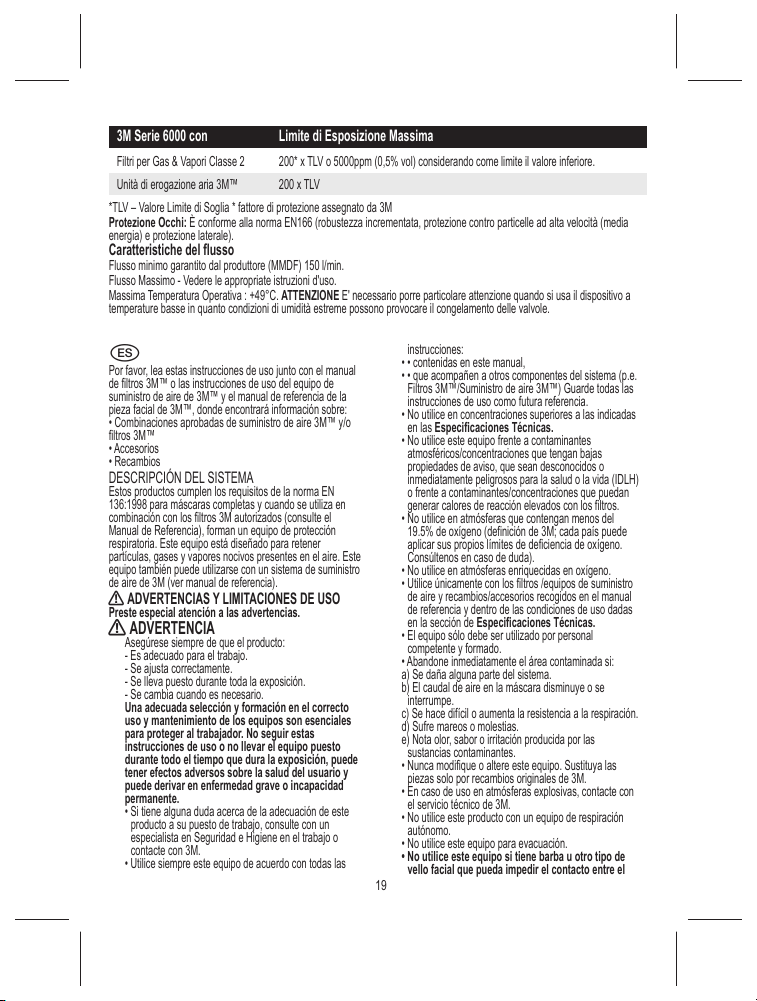

3M Serie 6000 con Limite di Esposizione Massima

Filtri per Gas & Vapori Classe 2 200* x TLV o 5000ppm (0,5% vol) considerando come limite il valore inferiore.

Unità di erogazione aria 3M™ 200 x TLV

*TLV – Valore Limite di Soglia * fattore di protezione assegnato da 3M

Protezione Occhi: È conforme alla norma EN166 (robustezza incrementata, protezione contro particelle ad alta velocità (media

energia) e protezione laterale).

Caratteristiche del flusso

Flusso minimo garantito dal produttore (MMDF) 150 l/min.

Flusso Massimo - Vedere le appropriate istruzioni d'uso.

Massima Temperatura Operativa : +49°C. ATTENZIONE E' necessario porre particolare attenzione quando si usa il dispositivo a

temperature basse in quanto condizioni di umidità estreme possono provocare il congelamento delle valvole.

Por favor, lea estas instrucciones de uso junto con el manual

de filtros 3M™ o las instrucciones de uso del equipo de

suministro de aire de 3M™ y el manual de referencia de la

pieza facial de 3M™, donde encontrará información sobre:

• Combinaciones aprobadas de suministro de aire 3M™ y/o

filtros 3M™

• Accesorios

• Recambios

DESCRIPCIÓN DEL SISTEMA

Estos productos cumplen los requisitos de la norma EN

136:1998 para máscaras completas y cuando se utiliza en

combinación con los filtros 3M autorizados (consulte el

Manual de Referencia), forman un equipo de protección

respiratoria. Este equipo está diseñado para retener

partículas, gases y vapores nocivos presentes en el aire. Este

equipo también puede utilizarse con un sistema de suministro

de aire de 3M (ver manual de referencia).

ADVERTENCIAS Y LIMITACIONES DE USO

Preste especial atención a las advertencias.

ADVERTENCIA

Asegúrese siempre de que el producto:

- Es adecuado para el trabajo.

- Se ajusta correctamente.

- Se lleva puesto durante toda la exposición.

- Se cambia cuando es necesario.

Una adecuada selección y formación en el correcto

uso y mantenimiento de los equipos son esenciales

para proteger al trabajador. No seguir estas

instrucciones de uso o no llevar el equipo puesto

durante todo el tiempo que dura la exposición, puede

tener efectos adversos sobre la salud del usuario y

puede derivar en enfermedad grave o incapacidad

permanente.

• Si tiene alguna duda acerca de la adecuación de este

producto a su puesto de trabajo, consulte con un

especialista en Seguridad e Higiene en el trabajo o

contacte con 3M.

• Utilice siempre este equipo de acuerdo con todas las

instrucciones:

• • contenidas en este manual,

• • que acompañen a otros componentes del sistema (p.e.

Filtros 3M™/Suministro de aire 3M™) Guarde todas las

instrucciones de uso como futura referencia.

• No utilice en concentraciones superiores a las indicadas

en las Especificaciones Técnicas.

• No utilice este equipo frente a contaminantes

atmosféricos/concentraciones que tengan bajas

propiedades de aviso, que sean desconocidos o

inmediatamente peligrosos para la salud o la vida (IDLH)

o frente a contaminantes/concentraciones que puedan

generar calores de reacción elevados con los filtros.

• No utilice en atmósferas que contengan menos del

19.5% de oxígeno (definición de 3M; cada país puede

aplicar sus propios límites de deficiencia de oxígeno.

Consúltenos en caso de duda).

• No utilice en atmósferas enriquecidas en oxígeno.

• Utilice únicamente con los filtros /equipos de suministro

de aire y recambios/accesorios recogidos en el manual

de referencia y dentro de las condiciones de uso dadas

en la sección de Especificaciones Técnicas.

• El equipo sólo debe ser utilizado por personal

competente y formado.

• Abandone inmediatamente el área contaminada si:

a) Se daña alguna parte del sistema.

b) El caudal de aire en la máscara disminuye o se

interrumpe.

c) Se hace difícil o aumenta la resistencia a la respiración.

d) Sufre mareos o molestias.

e) Nota olor, sabor o irritación producida por las

sustancias contaminantes.

• Nunca modifique o altere este equipo. Sustituya las

piezas solo por recambios originales de 3M.

• En caso de uso en atmósferas explosivas, contacte con

el servicio técnico de 3M.

• No utilice este producto con un equipo de respiración

autónomo.

• No utilice este equipo para evacuación.

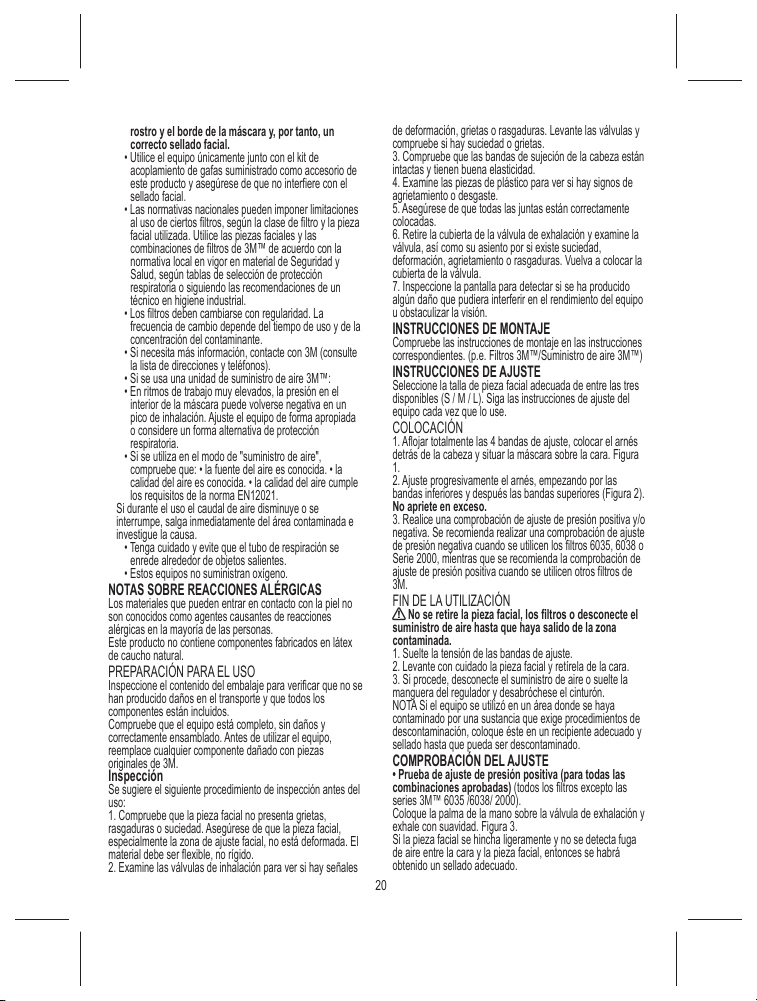

• No utilice este equipo si tiene barba u otro tipo de

vello facial que pueda impedir el contacto entre el

rostro y el borde de la máscara y, por tanto, un

correcto sellado facial.

• Utilice el equipo únicamente junto con el kit de

acoplamiento de gafas suministrado como accesorio de

este producto y asegúrese de que no interfiere con el

sellado facial.

• Las normativas nacionales pueden imponer limitaciones

al uso de ciertos filtros, según la clase de filtro y la pieza

facial utilizada. Utilice las piezas faciales y las

combinaciones de filtros de 3M™ de acuerdo con la

normativa local en vigor en material de Seguridad y

Salud, según tablas de selección de protección

respiratoria o siguiendo las recomendaciones de un

técnico en higiene industrial.

• Los filtros deben cambiarse con regularidad. La

frecuencia de cambio depende del tiempo de uso y de la

concentración del contaminante.

• Si necesita más información, contacte con 3M (consulte

la lista de direcciones y teléfonos).

• Si se usa una unidad de suministro de aire 3M™:

• En ritmos de trabajo muy elevados, la presión en el

interior de la máscara puede volverse negativa en un

pico de inhalación. Ajuste el equipo de forma apropiada

o considere un forma alternativa de protección

respiratoria.

• Si se utiliza en el modo de "suministro de aire",

compruebe que: • la fuente del aire es conocida. • la

calidad del aire es conocida. • la calidad del aire cumple

los requisitos de la norma EN12021.

Si durante el uso el caudal de aire disminuye o se

interrumpe, salga inmediatamente del área contaminada e

investigue la causa.

• Tenga cuidado y evite que el tubo de respiración se

enrede alrededor de objetos salientes.

• Estos equipos no suministran oxígeno.

NOTAS SOBRE REACCIONES ALÉRGICAS

Los materiales que pueden entrar en contacto con la piel no

son conocidos como agentes causantes de reacciones

alérgicas en la mayoría de las personas.

Este producto no contiene componentes fabricados en látex

de caucho natural.

PREPARACIÓN PARA EL USO

Inspeccione el contenido del embalaje para verificar que no se

han producido daños en el transporte y que todos los

componentes están incluidos.

Compruebe que el equipo está completo, sin daños y

correctamente ensamblado. Antes de utilizar el equipo,

reemplace cualquier componente dañado con piezas

originales de 3M.

Inspección

Se sugiere el siguiente procedimiento de inspección antes del

uso:

1. Compruebe que la pieza facial no presenta grietas,

rasgaduras o suciedad. Asegúrese de que la pieza facial,

especialmente la zona de ajuste facial, no está deformada. El

material debe ser flexible, no rígido.

2. Examine las válvulas de inhalación para ver si hay señales

de deformación, grietas o rasgaduras. Levante las válvulas y

compruebe si hay suciedad o grietas.

3. Compruebe que las bandas de sujeción de la cabeza están

intactas y tienen buena elasticidad.

4. Examine las piezas de plástico para ver si hay signos de

agrietamiento o desgaste.

5. Asegúrese de que todas las juntas están correctamente

colocadas.

6. Retire la cubierta de la válvula de exhalación y examine la

válvula, así como su asiento por si existe suciedad,

deformación, agrietamiento o rasgaduras. Vuelva a colocar la

cubierta de la válvula.

7. Inspeccione la pantalla para detectar si se ha producido

algún daño que pudiera interferir en el rendimiento del equipo

u obstaculizar la visión.

INSTRUCCIONES DE MONTAJE

Compruebe las instrucciones de montaje en las instrucciones

correspondientes. (p.e. Filtros 3M™/Suministro de aire 3M™)

INSTRUCCIONES DE AJUSTE

Seleccione la talla de pieza facial adecuada de entre las tres

disponibles (S / M / L). Siga las instrucciones de ajuste del

equipo cada vez que lo use.

COLOCACIÓN

1. Aflojar totalmente las 4 bandas de ajuste, colocar el arnés

detrás de la cabeza y situar la máscara sobre la cara. Figura

2. Ajuste progresivamente el arnés, empezando por las

bandas inferiores y después las bandas superiores (Figura 2).

No apriete en exceso.

3. Realice una comprobación de ajuste de presión positiva y/o

negativa. Se recomienda realizar una comprobación de ajuste

de presión negativa cuando se utilicen los filtros 6035, 6038 o

Serie 2000, mientras que se recomienda la comprobación de

ajuste de presión positiva cuando se utilicen otros filtros de

3M.

FIN DE LA UTILIZACIÓN

No se retire la pieza facial, los filtros o desconecte el

suministro de aire hasta que haya salido de la zona

contaminada.

1. Suelte la tensión de las bandas de ajuste.

2. Levante con cuidado la pieza facial y retírela de la cara.

3. Si procede, desconecte el suministro de aire o suelte la

manguera del regulador y desabróchese el cinturón.

NOTA Si el equipo se utilizó en un área donde se haya

contaminado por una sustancia que exige procedimientos de

descontaminación, coloque éste en un recipiente adecuado y

sellado hasta que pueda ser descontaminado.

COMPROBACIÓN DEL AJUSTE

• Prueba de ajuste de presión positiva (para todas las

combinaciones aprobadas) (todos los filtros excepto las

series 3M™ 6035 /6038/ 2000).

Coloque la palma de la mano sobre la válvula de exhalación y

exhale con suavidad. Figura 3.

Si la pieza facial se hincha ligeramente y no se detecta fuga

de aire entre la cara y la pieza facial, entonces se habrá

obtenido un sellado adecuado.

Other manuals for 6000

Table of contents

Languages:

Popular Respiratory Product manuals by other brands

Siegmund

Siegmund 1206 Product information

Saje

Saje Aroma art instruction manual

NIOSH

NIOSH BNX N95 quick start guide

Roscoe Medical

Roscoe Medical NEB-PORT quick start guide

AOSafety

AOSafety 8000 Series Specifications

Sleepnet

Sleepnet Ascend manual

Philips

Philips RESPIRONICS Wisp Pediatric Nasal Mask Instructions for use

Pari

Pari Vios PRO Instructions for use

Dr. Trust

Dr. Trust Micro Mesh Nebulizer manual

cleanAIR

cleanAIR CHEMICAL 3F Plus user manual

MSA

MSA Advantage 3100 user manual

NIOSH

NIOSH SRS1010HDX quick start guide

Air Liquide

Air Liquide MobyNeb manual

Veridian Healthcare

Veridian Healthcare 11-516 Piggy instruction manual

INNOLIVING

INNOLIVING INN-011 user manual

Omron

Omron MicroAir NE-U22V instruction manual

Sundstrom

Sundstrom SR 905 Instructions for use

GERATHERM

GERATHERM Micromesh GT-7002 instruction manual

3M 6000 User manual

Popular Respiratory Product manuals by other brands
