ABB 3299-47918 User manual

N-3299-47918
(1A-2015/01)
3299-47918
CZ Čtyřtlačítkový vysílač
GB Four-button transmitter
ABB s.r.o.
Elektro-Praga
Resslova 3
466 02 Jablonec n. N. Tel.: [phone]
Czech Republic Hotline: [phone]
http://www.abb.cz/elektropraga E-mail: [e-mail]
CZ
POPIS
Vysílačslouží ve spolupráci s přijímači systému
RF 868®k dálkovému bezdrátovému ovládání elek-
trických spotřebičů prostřednictvím kódovaného rádi-
ového signálu.
Vysílačs přijímačem mohou být nastaveny tak, aby
se na vysílači indikovalo zpětné potvrzení, že komu-
nikace mezi přístroji správněproběhla.
Při stisku tlačítka vysílače (obr. 1) se vyšle kódovaný
signál, který přijímačzachytí a provede naprogramo-
vanou funkci. Součástí vysílaného kódu je i informa-
ce, které tlačítko (případněkombinace tlačítek) bylo
stisknuto. Tuto informaci přijímačvyhodnocuje, takže
jeden vysílačmůže v závislosti na stisknutém tlačítku
řídit několik přijímačů, nebo provádět několik funkcí,
nebo je možné několika vysílači ovládat jeden přijí-
mač.
Každý vysílačmá od výrobce nastaven svůj vlastní
neopakovatelný kód, takže nemůže docházet k vzá-
jemnému ovlivňování při používání několika vysílačů.
Vysílání kódovaného signálu je signalizováno bliká-
ním zelené LED po dobu stisku tlačítka.
Pokud je umožněno zpětné potvrzování, pak změna
barvy blikání LED na červenou upozorňuje na to, že
potvrzovací signál od přijímače vysílačnezachytil. To
je nejčastěji způsobeno rušením vysílaného kódova-
ného signálu mezi vysílačem a přijímačem. Někdy
může být zarušena jen část vysílaného kódu (např.
při dlouhém stisku tlačítka vysílače). Pak může být
změna barvy blikání jen dočasná.
Podle popisu v návodu příslušného přijímače lze vysí-
lače naprogramovat v tzv. vícetlačítkových funkcích.
Pro ovládání sdružených funkcí (ON + OFF, TIMER +
OFF) lze použít dvojice horních a dolních tlačítek
podle obr. 1. Tyto dvojice tlačítek lze použít i při ovlá-
dání funkcí JAL a ROLL ve dvoutlačítkovém módu.
UVEDENÍ DO PROVOZU
Přenosný vysílačje z výroby nastaven tak, aby indi-
koval zpětné potvrzování vyslaného kódu. Pokud po-
tvrzování není vyžadováno, lze jej v nastavovacím re-
žimu zrušit:
- Stiskněte najednou všechna tlačítka a držte je tak
dlouho (asi 10 s), než se trvale rozsvítí signalizační
LED. Ta svítí červeně, což značí, že je potvrzování
zapnuto.
- Stiskněte současněvnitřní tlačítka (OFF1 + ON2) v
době, kdy signalizační LED svítí (nastavovací režim
je omezen na dobu asi 5 s). Zrušení potvrzování je
signalizováno rozsvícením zelené LED na dobu asi
3 s s návratem do provozního režimu.
Opětné zapnutí potvrzování se provede podobným
způsobem:
- Stiskněte najednou všechna tlačítka a držte je tak
dlouho (asi 10 s), než se trvale rozsvítí signalizační
LED. Ta svítí zeleně, což značí, že je potvrzování
vypnuto.
- Stiskněte současněvnitřní tlačítka (OFF1 + ON2) v
době, kdy signalizační LED svítí (nastavovací režim
je omezen na dobu asi 5 s). Zapnutí potvrzování je
signalizováno rozsvícením červené LED na dobu
asi 3 s s návratem do provozního režimu.
Pro naprogramování kódu vysílače do paměti přijíma-
če je třeba, aby v době, kdy je přijímačv programo-
vacím režimu, vysílačvyslal tzv. inicializační kód. Pro
jeho vyslání je třeba stisknout vybrané tlačítko (kom-
binaci tlačítek) dvakrát po soběs prodlevou max. 2 s.
Pokud je u vysílače nastaveno zpětné potvrzování
kódu, je součástí inicializačního kódu i požadavek na
potvrzení. Přijímačpak na takto naprogramovaný kód
reaguje odesíláním potvrzovací zprávy. Pokud je na
vysílači potvrzování vypnuto, pak požadavek na po-
tvrzení v inicializačním kódu není a přijímačpotvrzo-
vací zprávy nevysílá.
Zpětné potvrzování přijatého kódu může být napro-
gramováno pouze do jednoho přijímače, jinak by se
potvrzovací kódy mohly vzájemnězarušit. Pokud je
třeba ovládat najednou více přijímačů, doporučuje se
inicializační kód s požadavkem na potvrzování na-
programovat do nejvzdálenějšího přijímače, pak po-
tvrzování na vysílači v nastavovacím režimu vypnout
a naprogramovat zbývající přijímače. Pak se potvrzo-
vání na vysílači opět zapne.
Výměna baterie
Na vybití baterie upozorňuje změna blikání LED.
Rovnoměrné pravidelné blikání se u vybité baterie
změní na nerovnoměrné problikávání. Na vybitou ba-
terii vysílače upozorňují i signalizační LED na někte-
rých přijímačích.
Výměna baterie (obr. 2) se provede po rozšroubování
a otevření krytu.
Poznámky:
Přístroj je napájen 3V baterií a proto jej lze umístit i ve
vlhkém prostředí (koupelna, sklep) nebo přímo na
hořlavý podklad (např. na dřevěný obklad).
Pokud hmatník zůstane zablokován ve stisknutém
stavu na dobu delší než 60 s, vysílání kódu se auto-
maticky zruší. Na 60 s je omezeno i blikání červené
LED v případě, kdy je nastaveno zpětné potvrzování
a vysílačpotvrzovací signál od přijímače nezachytil.
Pro zajištění maximálního dosahu neumísťujte přístroj
na kovovou podložku nebo v blízkosti kovových
předmětů.
GB
DESCRIPTION
Use this transmitter along with receivers of the
RF 868® system for remote wireless control of elec-
trical appliances using encoded radio-frequency sig-
nals.
The transmitter and receiver can be set up so that the
transmitter indicates a reverse acknowledgement that
communication between the devices has been com-
pleted correctly.
If any button of the transmitter is pressed (fig. 1), the
transmitter sends a coded signal which is received by
the receiver and the programmed function is carried
out. The transmitted code includes information about
which button (or combination of buttons) has been
pressed. The receiver evaluates this information,
which means that based on the button pressed, a
single transmitter can control several receivers or
execute several functions, or several transmitters can
control a single receiver.
Each transmitter has its own default unique code set
by the manufacturer to avoid mutual interference
when using more transmitters.
Ongoing transmission of a coded signal is indicated
by a green flashing LED while the button is pressed.
If reverse acknowledgement is enabled, a change in
flashing color to red indicates that the transmitter has
not received the acknowledgement signal from the
receiver. This can most likely be caused by interfer-
ence of the transmitted coded signal between the
transmitter and receiver. Sometimes, only a part of
the transmitted code may be interfered (for example,
if the transmitter button is depressed for long). In such
case, the change in flashing color is temporary only.
Transmitters can be programmed for so-called multi-
button functions according to the description in the in-
struction manual of the respective receiver. To control
associated functions (ON + OFF, TIMER + OFF), use
pair of upper or lower buttons as illustrated in fig. 1.
These button pairs can also be used to control JAL
and ROLL functions in the two-button mode.
FIRST USE
By default, the portable transmitter is set to indicate
the reverse acknowledgement of the transmitted
code. If there is no need to use acknowledgement, it
is possible to disable them in the setup mode:
- Press all buttons simultaneously and hold them un-
til the indication LED lights up permanently (approx.
10 s). The light is red, indicating that reverse
acknowledgement is enabled.
- Press both inner buttons (OFF1 + ON2) simultane-
ously while the indication LED is lit (setup mode is
limited to approximately 5 s). To indicate disabled
reverse acknowledgement, the green LED lights up
for approx. 3 s and then the device returns to the
operation mode.
If you want to enable reverse acknowledgement
again, proceed in the similar way:
- Press all buttons simultaneously and hold them un-
til the indication LED lights up permanently (approx.
10 s). The light is green, indicating that reverse
acknowledgement is disabled.
- Press both inner buttons (OFF1 + ON2) simultane-
ously while the indication LED is lit. To indicate en-
abled reverse acknowledgement, the red LED lights
up for approx. 3 s and then the device returns to the
operation mode.
To program the transmitter code to the receiver
memory, it is necessary for the transmitter to send a
so-called initialization code during the time the re-
ceiver is in the programming mode. To send the ini-
tialization code, press the selected button (combina-
tion of buttons) twice with a pause between the two
presses no longer than 2 s.
If the reverse acknowledgement of the code is ena-
bled on the transmitter, an acknowledgement request
is included in the initialization code as well. As a reply
to such programmed code, the receiver will send a
reverse acknowledgement message. If the reverse
acknowledgement is disabled on the transmitter,
there will be no request for acknowledgement in the
initialization code and the receiver will not send
acknowledgement message.
Reverse acknowledgements of the received code can
be programmed to a one receiver only, otherwise,
acknowledgement codes could interfere with each
other. If multiple receivers are to be controlled, it is
recommended to program the initialization code in-
cluding the request for acknowledgement to the fur-
thest receiver, then disable acknowledgements using
the setup mode in the transmitter, and then program
the remaining receivers. After that, enable reverse
acknowledgement in the transmitter again.

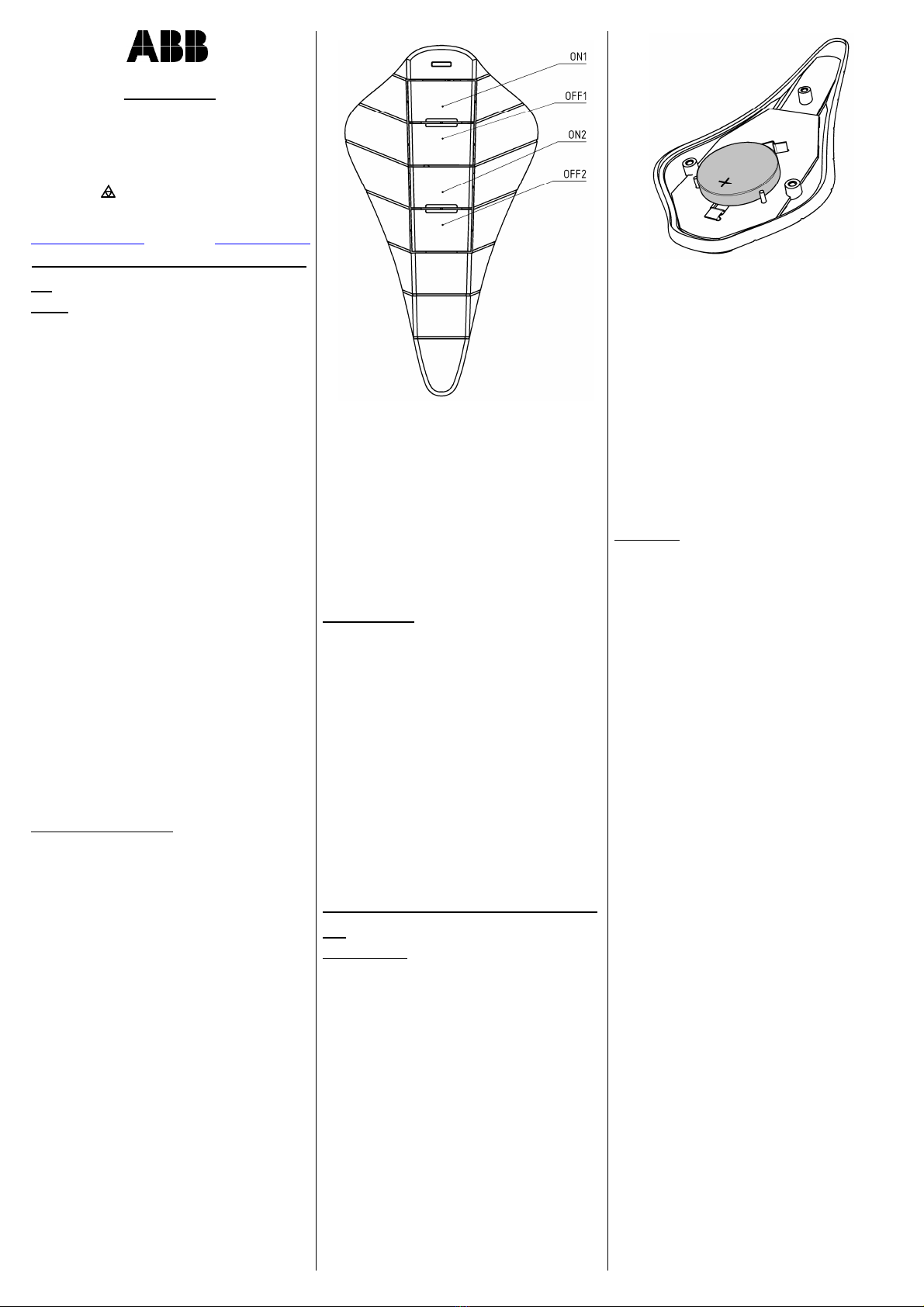

Obr. 1, Fig. 1
Obr. 2, Fig. 2

Replacing the battery
A weak battery is indicated by a change in the LED
flashing. If the battery is weak, even and regular
flashing will change to short blinking. Indication LEDs
in some receivers will indicate a weak battery in the
transmitter, too.
If you need to replace the battery (fig. 2), unscrew the
cover and open it.
Notes:
The device is powered by a 3V battery and therefore
can be placed even in a humid area (such as a bath-
room or cellar) or directly on a flammable base (such
as a wood wall lining).
If the tactile area remains blocked in the depressed
position for a period longer than 60 s, transmission of
the code will automatically be cancelled. The red LED
flashing is limited for 60 s even when the reverse
acknowledgement is enabled and the transmitter has
picked up no acknowledgement code from a receiver.
To ensure the maximum range, do not place the de-
vice on a metal base or near metal objects.
Pro ABB s.r.o. vyrábí:
ENIKA.CZ s.r.o.
Vlkov33 Tel.: [phone]
509 01 Nová Paka Fax:[phone]
Czech Republic E-mail:[e-mail]
http://www.enika.cz
Technická data /
Technical data 3299-47918
Počet kanálů/
Number of channels: 4
Použitá baterie /
Battery used: CR2450 3V lithiová / lithium
Životnost baterie /
Battery life time: 10 let / years
Provozní teplota /
Operating temperature: -20 ¸+ 55 °C
Provozní kmitočet /
Frequency: 868,3 MHz
Dosah / Range: 150 m ve volném prostoru /
in open space
Počet kódů/
Number of codes: 224
Hmotnost / Weight: 24 g
Rozměry / Dimensions: 59,5 × 107,5 × 14 mm
Na zařízení není dovoleno provádět dodatečné technické
úpravy! / It is forbidden to do any technical modifications
on the device!
Zařízení lze provozovat na základě
aktuálního
VO
–
R/10
/.
(viz www.ctu.cz) a za podmínek v něm uvedených.
Prohlášení o shodě
Výrobce: ENIKA.CZ s. r. o.
190 00 PRAHA 9, Pod Harfou 933/86
IČO: 28218167
tímto prohlašuje, že výrobek
typové označení: 3299-47918
specifikace: ---
druh výrobku: čtyřtlačítkový vysílač
frekvence: 868,3 MHz
vf výkon: 10 dBm
- je ve shoděse základními požadavky NV 426/2000 Sb. v platném
znění a s NV 481/2012 Sb. v platném znění
- odpovídá základním požadavkům a dalším ustanovením evropské di-
rektivy 1999/5/ES (R&TTE) (Směrnice o radiových zařízeních a tele-
komunikačních koncových zařízeních a vzájemném uznávání jejich
shody) a evropské direktivy 2011/65/EU (RoHS)
- splňuje požadavky těchto norem a předpisů:
rádiové parametry, EMC: ČSN ETSI EN 300 220-1 V2.1.1: 2007
ČSN ETSI EN 300 220-2 V2.1.1: 2006
ČSNETSI EN 301 489-1 V1.6.1: 2006
ČSNETSI EN 301 489-3 V1.4.1: 2003
elektrická bezpečnost: ČSN EN 60950-1 ed.2: 2006
Toto prohlášení je vydáno na výhradní odpovědnost výrobce.
V Nové Pace dne 28.02.2013 ing. Vladimír Militký,
řízení sytému jakosti
