EINLEITUNG



dieser Bedienungsanleitung und/oder am Gerät

verwendet werden:

Beachten Sie diese Bedienungsanleitung

bei der Verwendung des Geräts.

Lebens- und Unfallgefahr für Kinder!



Sicherheitshinweise!

Stromschlaggefahr!

Gerät nur an witterungsgeschützten

Standorten verwenden!

Schutzisoliertes Gehäuse (Schutzklasse II)

Entsorgen Sie Verpackung und Gerät

umweltgerecht!

Schutzbrille tragen

Schutzhandschuhe tragen

Staub- und Strahlwassergeschützt

Hinweis:

Für das Batterieladegerät wird in dieser Bedie-



Diese Bedienungsanleitung gilt für folgende

Produkte:

Mikroprozessor-Ladegerät LM 1.5

Mikroprozessor-Ladegerät LM 4.0

Mikroprozessor-Ladegerät LD 5.0

Mikroprozessor-Ladegerät LD 7.0

Deutsch 5

Lieferumfang

Kontrollieren Sie unmittelbar nach dem Auspacken

den Lieferumfang. Prüfen Sie das Gerät sowie alle

Teile auf Beschädigungen. Nehmen Sie ein defektes

Gerät oder Teile nicht in Betrieb.

Mikroprozessor-Ladegerät LM 1.5 oder LM 4.0

oder LD 5.0 oder LD 7.0

Polanschlusskabel mit Klemmen

Polanschlusskabel mit Ringösen

Bedienungsanleitung

Als Zubehör für den Komfortanschluss erhältlich:

Polanschlusskabel mit Ringösen

Batterieanschlusskabel für Bordsteckdose

Geben Sie alle Unterlagen auch an andere Benutzer

weiter!

Bestimmungsgemäßer Gebrauch



einer Vielzahl von geschlossenen, wartungsfreien

Blei-Säure-Akkus (Batterien) hergestellt, wie sie



eingebaut sind z. B.:











Das Ladegerät kann mit den Klemmen direkt an die

Batterie angeschlossen werden.

Das Ladegerät ist nicht dafür vorgesehen, andere

Batteriearten als die zuvor genannten aufzuladen.

Dieses Gerät ist nicht dafür bestimmt, durch Kinder

und Personen mit eingeschränkten geistigen/kör-

perlichen Fähigkeiten oder mangels Erfahrung und/



sollten beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät spielen.

Das Gerät ist nicht für den gewerblichen Einsatz

bestimmt.

Jede andere Verwendung oder Veränderung des

Geräts gilt als nicht bestimmungsgemäß und

birgt erhebliche Gefahren. Für Schäden, die aus

bestimmungswidriger Verwendung entstanden sind,

übernimmt der Hersteller keine Haftung.

Machen Sie sich vor der ersten Inbetriebnahme

mit allen Funktionen des Gerätes vertraut und

informieren Sie sich über den richtigen Umgang

mit dem Gerät. Lesen Sie hierzu die nachfolgende

Bedienungsanleitung sorgfältig. Bewahren Sie diese

Anleitung gut auf. Händigen Sie alle Unterlagen bei



www.aeg-automotive.com6

Technische Daten

Modell LM 1.5 LM 4.0 LD 5.0 LD 7.0

Artikelnummer 97015 97016 97017 97018

Eingang 230 V AC

50 Hz

230 V AC

50 Hz

230 V AC

50 Hz

230 V AC

50 Hz

Eingangsstrom max. 0,3 A max. 0,7 A max. 1,1 A max. 1,5 A

Ladespannung (max.) bei 6 V: 7,4 V

bei 12 V: 14,7 V

Ladestrom (max.) +/-10 % bei 6 V: 1,5 A

bei 12 V: 1,5 A

bei 6 V: 2 A

bei 12 V: 4 A

bei 6 V: 2,5 A

bei 12 V: 5 A

bei 6 V: 3,5 A

bei 12 V: 7 A

Empfohlene

Batteriekapazität

6 V: 1,2 bis 15 Ah

12 V: 1,2 bis 35 Ah

6 V: bis 40 Ah

12 V: bis 80 Ah

6 V: bis 50 Ah

12 V: bis 110 Ah

6 V: bis 70 Ah

12 V: bis 150 Ah

Empfohlene Batteriekapazität

(24h Komfort) 28 Ah 74 Ah 92 Ah 129 Ah

Empfohlene Batteriekapazität

bei Erhaltung 100 Ah 130 Ah 160 Ah 225A Ah

Umgebungstemperatur -20 ºC bis +40 ºC

Geeignete Batteriearten 

Gehäuseschutz IP 65

Deutsch 7

Verätzungsgefahr!

Batterien enthalten Säure, welche Augen und

Haut schädigt. Beim Laden der Batterie entstehen

zudem Gase und Dämpfe, welche die Gesundheit

gefährden.

Vermeiden Sie jeglichen Kontakt mit ätzender



Gegenstände, die mit Säure in Kontakt gekommen



Augen in Kontakt mit Batteriesäure kommen,

spülen Sie sie mindestens 5 Minuten lang mit



in Verbindung.

Verwenden Sie Schutzbrille und säurefeste

Schutzhandschuhe. Schützen Sie Ihre Kleidung, z.

B. durch eine Schürze.

Kippen Sie die Batterie nicht, da Säure auslaufen

kann.

Sorgen Sie immer für ausreichende Belüftung.

Atmen Sie entstehende Gase und Dämpfe nicht

ein.

Explosions- und Brandgefahr!

Beim Laden der Batterie kann Knallgas (gasför-





Funken) kann es zu Explosionen kommen.

Laden Sie die Batterie niemals in der Nähe von

-

kenbildung kommen kann.

Sorgen Sie immer für ausreichende Belüftung.

Stellen Sie sicher, dass die Netzspannung mit der

auf dem Gerät angegebenen Eingangsspannung

(230 V AC) übereinstimmt, um Geräteschäden zu

vermeiden.

Verbinden und trennen Sie die Batterieanschluss-

kabel nur, wenn das Ladegerät nicht an die

Netzsteckdose angeschlossen ist.

Decken Sie das Gerät während des Ladevorgangs

nicht ab, da es durch starke Erwärmung beschä-

digt werden kann.

Stellen Sie die Verwendung des Geräts sofort ein,

wenn Rauch sichtbar wird oder ein ungewöhnli-

cher Geruch wahrzunehmen ist.

Verwenden Sie das Gerät nicht in Räumen, in



B. Benzin oder Lösungsmittel).

SICHERHEIT

Allgemeine Sicherheitshinweise

Lesen Sie alle Sicherheitshinweise und Anwei-

sungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere Verlet-

zungen verursachen. Bewahren Sie alle Sicherheits-

hinweise und Anweisungen für die Zukunft auf.

Geben Sie alle Unterlagen auch an andere Benutzer

oder nachfolgende Besitzer des Gerätes weiter!

Warnung!

Lebens- und Unfallgefahr für Kleinkinder und

Kinder. Lassen Sie Kinder niemals unbeaufsichtigt

mit dem Verpackungsmaterial allein. Es besteht

Erstickungsgefahr. Lassen Sie Kinder nicht mit

Kabeln spielen – Strangulationsgefahr! Lassen Sie

Kinder nicht mit den Bau- und Befestigungsteilen

spielen, sie könnten verschluckt werden und zum

Erstickungstod führen.

Der Hersteller ist nicht verantwortlich für Schäden

verursacht durch:

Unsachgemäßen Anschluss und/oder Betrieb.

Äußere Krafteinwirkung, Beschädigungen des

Geräts und/oder Beschädigungen von Teilen des

Geräts durch mechanische Einwirkungen oder

Überlastung.

Jede Art von Veränderungen des Geräts.

Verwendung des Geräts zu Zwecken, die nicht in

dieser Bedienungsanleitung beschrieben wurden.

Folgeschäden durch nicht bestimmungsgemäße

und/oder unsachgemäße Verwendung.

Feuchtigkeit und/oder unzureichende Belüftung.





www.aeg-automotive.com8

Stromschlaggefahr

Ladegeräte können aktive elektronische Implanta-

te wie z. B. Herzschrittmacher in ihrem Betrieb

stören und dadurch Personen gefährden.

Stellen Sie sicher, dass sich das Gerät immer an



Gerät nicht Regen oder nassen Bedingungen aus.

-

keiten darüber zu verschütten oder zu tropfen.



sich das Risiko eines Stromschlags.

Stellen Sie sicher, dass alle Stecker und Kabel frei

von Feuchtigkeit sind. Schließen Sie das Gerät

niemals mit feuchten Händen an das Stromnetz

an.

Fassen Sie niemals beide Klemmen gleichzeitig

an, wenn das Gerät in Betrieb ist.

Ziehen Sie den Netzstecker aus der Netzsteck-

dose, bevor Sie das Ladekabel mit der Batterie

verbinden, trennen oder wenn Sie das Gerät nicht

mehr benutzen.

Entfernen Sie das Gerät und das Polanschlusska-

bel mit Klemmen von der Batterie, bevor Sie mit

Ihrem Fahrzeug fahren.

Ziehen Sie das Kabel nur am Stecker aus der

Netzsteckdose. Das Kabel kann beschädigt

werden.

Verwenden Sie kein beschädigtes Gerät. Beschä-

digungen des Netzkabels, des Geräts oder des

Ladekabels erhöhen das Risiko eines Strom-

schlags.

Versuchen Sie nicht das Gerät auseinander zu

bauen oder es zu reparieren. Lassen Sie ein

defektes Gerät oder ein beschädigtes Netzkabel

umgehend von einer Fachwerkstatt reparieren

oder ersetzen.

Kurzschlussgefahr! Achten Sie darauf, dass sich

die beiden Klemmen der Polanschlusskabel nicht

berühren, wenn der Netzstecker in die Netzsteck-

dose eingesteckt ist. Achten Sie auch darauf, dass

die Klemmen und die Batteriepole nicht durch



werden.

Verwenden Sie das Kabel niemals, um das Gerät

zu tragen oder zu ziehen.

Verletzungsgefahr



beschädigte oder gefrorene Batterien aufzuladen.

Verwenden Sie das Ladegerät nicht für das Auf-

laden von Trockenzellenbatterien. Diese können

platzen und zur Verletzung von Personen und zu

Sachbeschädigung führen.

Beachten Sie vor der Verwendung des Geräts

die Bedienungsanleitung und alle Sicherheitsan-

weisungen der aufzuladenden Batterie und des

Fahrzeugs.

Beschädigungsgefahr

Platzieren Sie das Gerät niemals über oder in

Nähe der zu ladenden Batterie. Gase aus der Bat-

terie können das Gerät beschädigen. Stellen Sie

das Ladegerät so weit entfernt von der Batterie

auf, wie es die Anschlusskabel zulassen.

Betreiben Sie das Gerät niemals, wenn es herun-

tergefallen ist oder anderweitig beschädigt wurde.

Deutsch 9

www.aeg-automotive.com10



Mikroprozessor-Ladegerät LM 7.0

MTSMarkenTechnikService GmbH & CO. KG ▪Benzstr. 1

76185 Karlsruhe - Germany ▪www.mts-gruppe.com

InterTEC POLSKA Sp. z o.o. ▪Stara Wies, ul. Grodziska 22

05-830 Nadarzyn - Polska ▪www.intertec-polska.pl

Tegro AG ▪Ringstr. 3 ▪8603 Schwerzenbach- Schweiz

www.tegro.ch

Artikel-Nr: 97018

WZ-Nr.:

AEG is a registered trademark used under license

from AB Electrolux (publ).

Made in China

www.aeg-automotive.com

7 A

V A %

3,5 A 7 A

6 V 12 V

V/A/%

Input: 220 - 240 V AC; 50/60 Hz; max. 1,5 A

Output: 6 / 12 V DC; 3,5 A / 7 A

Deutsch 11

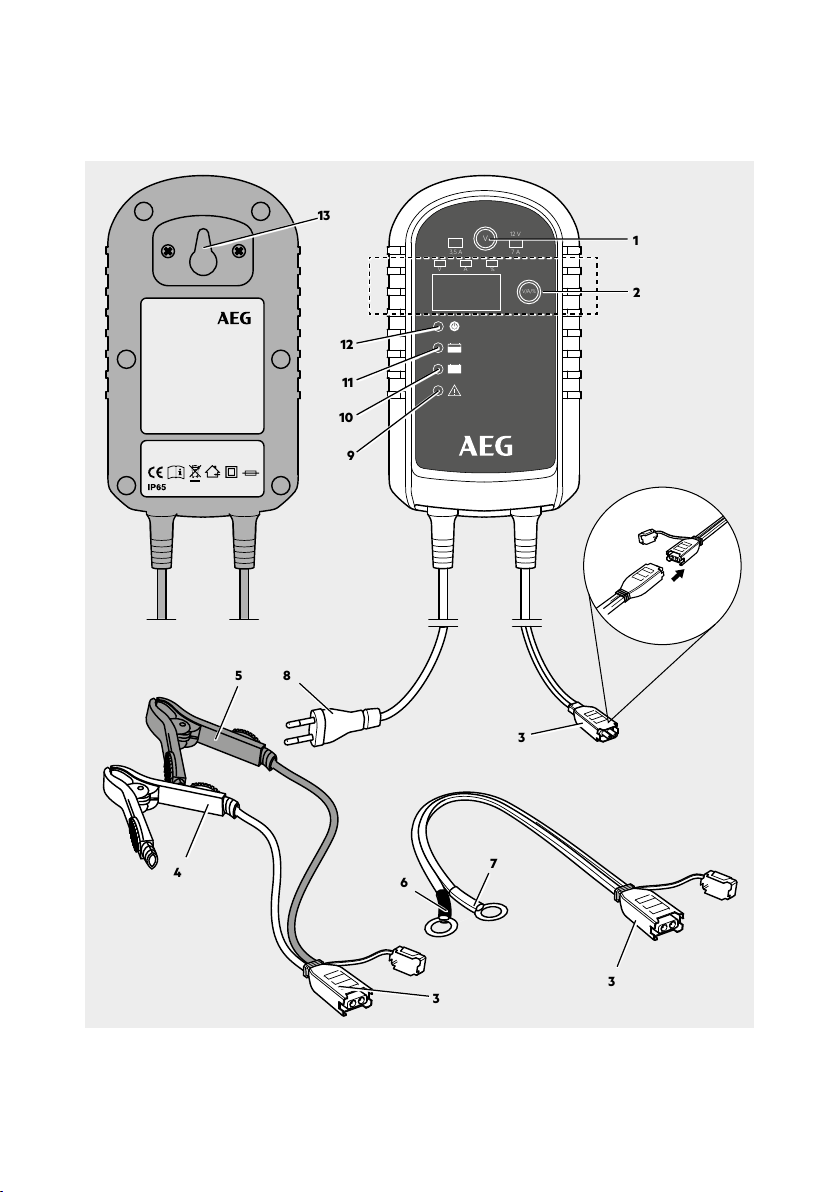

Nr. Bezeichnung Funktion

1Taste zur Spannungswahl

Mikroprozessor-Ladegerät LM 1.5:

6 V / 1,5 A oder 12 V / 1,5 A

Mikroprozessor-Ladegerät LM 4.0:

6 V / 2 A oder 12 V / 4 A

Mikroprozessor-Ladegerät LD 5.0:

6 V / 2 A oder 12 V / 5 A

Mikroprozessor-Ladegerät LD 7.0:

6 V / 3,5 A oder 12 V / 7 A

Entsprechend der Auswahl leuchtet die rote LED neben der Taste

6 V oder 12 V.

2 Nur bei Mikroprozessor-Ladegerät LD 5.0 und LD 7.0:



der Ladephase automatisch zurück auf die Anzeige der aktuellen Batteriespannung)

V Zur Anzeige der Batteriespannung.

A Zur Anzeige des Ladestroms.

% Zur Anzeige des Ladezustands der Batterie in Prozent.

3 Komfort-Steckanschluss

4 Polanschlusskabel (+) mit Klemme (rot)

5 Polanschlusskabel (-) mit Klemme (schwarz)

6 Polanschlusskabel (-) mit Ringanschluss (schwarz)

7 Polanschlusskabel (+) mit Ringanschluss (rot)

8 Netzkabel mit Netzstecker

9LED Error (Fehler) Rot Siehe „Fehlersuche“.

10 LED Full (geladen) Grün leuchtet, wenn Batterie voll geladen ist.

11 LED  leuchtet, während des Ladevorgangs.

12 LED Power (Netzanschluss) Leuchtet, wenn das Ladegerät an die 230 V-Netzsteckdose

angeschlossen ist.

13 Aufhängemöglichkeit

14 Batterieanschlusskabel mit Komfortanschluss für Bordsteckdose (als Zubehör erhältlich)

www.aeg-automotive.com12

Funktionen

Das Ladegerät ist mit einem Mikroprozessor (MCU -

Micro-Computer-Unit) ausgerüstet und besitzt

vollautomatische Lade-, Diagnose-, Rettungs- und

-



das Ladegerät die Batteriekapazität und den Batte-

riezustand und berechnet daraus die benötigten La-

deparameter (Ladespannung, Ladestrom). Dadurch







statt und die LED „Error“ (9) leuchtet (siehe auch

„Fehlersuche“).

Durch die Funktion „Erhaltungsladung“ kann das

Ladegerät dauerhaft angeschlossen bleiben. Der

volle Ladezustand bleibt dabei erhalten.

BEDIENUNG

Vor dem Gebrauch

Warnung!

Stellen Sie vor Gebrauch des Geräts sicher, dass

Sie die Bedienungsanleitung der Batterie sowie des

Fahrzeugs gelesen und alle Sicherheitshinweise

verstanden haben.

Verwenden Sie eine Schutzbrille und säurefeste

Schutzhandschuhe.

Sorgen Sie für eine ausreichende Belüftung.



über abnehmbare Entlüftungskappen verfügt,

füllen Sie jede Batteriezelle bis zu dem vom Batte-

riehersteller empfohlenen Pegel mit destilliertem





Fahrzeug entfernt werden muss, entfernen Sie

immer zuerst den geerdeten Anschluss von der

Batterie. Stellen Sie außerdem sicher, dass alle

anderen Verbraucher im Fahrzeug ausgeschaltet

sind.



Sie sich auf die Anweisungen des Herstellers in

-

digkeit.

Gerät anschließen

1. Verbinden Sie das

erforderliche Pol-

anschlusskabel (mit

Ringanschlüssen oder

mit Klemmen) mit dem

Komfort-Steckanschluss

(3) am Ladegerät.

2. Schließen Sie das rote

(+) Polanschlusskabel

am positiven Pol der

Batterie an.

3. Schließen Sie das

schwarze (-) Polan-

schlusskabel am negati-

ven Pol der Batterie an.

Hinweis:

Das schwarze Polanschlusskabel kann auch an

die Fahrzeug-Karosserie angeschlossen werden

(Beachten Sie dabei die Bedienungsanleitung des

Fahrzeugs!). Stellen Sie sicher, dass beide Klemmen

guten Kontakt haben und fest sitzen.

Warnung!

Brand- und Stromschlaggefahr! Schließen Sie das

Ladegerät möglichst ohne ein Verlängerungs-

kabel an die 230 V Netzsteckdose. Verwenden

Sie im Ausnahmefall ein möglichst kurzes 230 V

Verlängerungskabel, das unbeschädigt ist und ganz

abgerollt ist.

4. Stecken Sie den Netzstecker des Ladegeräts in

eine 230 V-Netzsteckdose.



leuchtet die LED „Power“ (12). In diesem Modus

setzt sich das Ladegerät automatisch auf die Grund-

einstellungen zurück.



falscher Polarität angeschlossen wurde, leuchtet die

LED „Error“ (9). In diesem Fall das Ladegerät

ausstecken und die Batterie sowie den korrekten

Anschluss prüfen (siehe auch „Fehlersuche“).

7 A

V A %

3,5 A 7A

6V 12V

V/A/%

Deutsch 13

Ladevorgang starten

1. 

Taste „V“ (1) den gewünschten Lademodus 6 V

oder 12 V aus. Die Auswahl wird Ihnen durch die

LED angezeigt.

Hinweis:

Haben Sie einen falschen Lademodus gewählt,

leuchtet die LED „Error“ (9). In diesem Fall, das

Ladegerät ausstecken, kurz warten und wieder

einstecken.

2. Der Ladevorgang beginnt automatisch. Die LED

„Charge“ (11) leuchtet über die gesamte Zeit des

Ladeprozesses auf.

3. Die Batterie ist vollständig aufgeladen, wenn die



(11) erlischt.

Hinweis:



das Ladegerät auf Erhaltungsladung, um den Lade-

zustand zu erhalten und die Batterie vor Überla-

dung zu schützen.

Nur bei Mikroprozessor-Ladegerät

LD 5.0 und LD 7.0:



leuchtet.

Über die Taste „V / A / %“ (2) kann die Anzeige

während des Ladevorgangs umgeschaltet werden

(siehe „Produktübersicht“).

Umschaltung der Anzeige

-

derholtes Drücken der Taste „V / A / %“ (2) folgende

Parameter anzeigen:

V = Ladespannung

A = Ladestrom

% = Ladezustand der Batterie

www.aeg-automotive.com14

Ladedauer



von ihrem Ladezustand und ihrer Kapazität ab.

Ladedauer in Stunden (ca.)

Modell LM 1.5 LM 4.0 LD 5.0 LD 7.0

1,5 A

6 V/12 V

2 A

6 V

4 A

12 V

2,5 A

6 V

5 A

12 V

3,5 A

6 V

7 A

12 V

10 Ah 9 h 7 h 3 h 6 h 3 h 4 h 2 h

25 Ah 22 h 17 h 8 h 13 h 7 h 10 h 5 h

50 Ah 43 h 33 h 16 h 26 h 13 h 19 h 9 h

75 Ah 65 h 49 h 24 h 39 h 20 h 28 h 14 h

100 Ah 87 h 65 h 33 h 52 h 26 h 38 h 19 h

125 Ah 108 h 82 h 41 h 65 h 33 h 47 h 23 h

150 Ah 130 h 98 h 49 h 78 h 39 h 56 h 28 h

200 Ah 173 h 130 h 65 h 104 h 52 h 75 h 37 h

Ladevorgang beenden und Ladegerät trennen

1. Ziehen Sie immer zuerst den Netzstecker aus der



2. Trennen Sie das schwarze (-) Polanschlusskabel

vom negativen Pol der Batterie ab.

3. Trennen Sie das rote (+) Polanschlusskabel vom

positiven Pol der Batterie ab.

Batteriegröße

Ladestrom

(max.)

Deutsch 15

Schritt 3: Vorladung

Die Batterie wird mit geringem Ladestrom schonend

geladen, um die Batterie in einen ladefähigen Zu-

stand zurückzubringen.

Schritt 4: Softstart

Die Batterie wird mit geringem Ladestrom schonend

geladen.

Schritt 5: Hauptladung mit konstantem Strom

Die Batterie wird mit konstantem Ladestrom schnell

und sicher geladen.

Schritt 6: Hauptladung mit konstanter Spannung

Die Batterie wird bei konstanter Ladeschlussspan-

nung geladen bis kein Ladestrom



Schritt 7: Analyse

Nachdem die Batterie voll geladen ist, wird der

Ladevorgang beendet.

Schritt 8: Ausgleichsladung

Falls die Batterie innerhalb 2 Minuten auf bis zu

12,8 V abfällt, startet ein erneuter Ladevorgang.

Schritt 9: Erhaltungsladung

Das Ladegerät überwacht die Batteriespannung.

Sobald die Batterie unter 12,8 V abfällt, gibt das

Ladegerät einen Ladeimpuls ab. Die Batterie wird so

auf dem höchst möglichen Ladeniveau gehalten.

SICHERHEITS



Das Ladegerät ist mit folgenden Schutzeinrichtun-

gen versehen, um Beschädigungen des Ladegeräts

und der Batterie oder des Fahrzeugs zu vermeiden:

Kurzschluss (defekte Batterie)

Falschanschluss (Anschluss mit umgekehrter

Polarität)

Funkenbildung

Überhitzung

Überstrom

Überladung

LADEPHASEN

Das Prinzip des Ladevorgangs wird ausgehend von

einer 12 V-Batterie erklärt.

Diagnose

Diagnosefunktion, bei der automatisch der Batte-

riestatus überprüft und die Spannung erkannt wird.

Spannung Funktion

0 V bis 1,5 V LED „Error“ (9) leuchtet. Batterie

defekt.

1,5 V bis 12 V Ladevorgang startet.

12 V bis 13 V Erhaltungsladung startet.

14,6 V Batterie voll geladen. LED „Full“ (10)

leuchtet.

>15 V LED „Error“ (9) leuchtet.

Schritt 1: Zustandsprüfung

Das Ladegerät prüft den Batteriezustand und

berechnet die benötigten

Ladeparameter.

Schritt 2: Desulfatierung (Rettung)

Das Ladegerät kann die meisten verbrauchten

Batterien mit Spannungen bis minimal 1,5 ±0,5 V

retten.

Durch die Sicherheitsschaltung beginnt das

Ladegerät nicht mit dem Ladevorgang, wenn die

Spannung unter 1,5 ± 0,5 V liegt.

Im Spannungsbereich von 1,5 ± 0,5 V bis

10,5 ± 0,5 V initiiert das Ladegerät einen Impulsla-

dungsvorgang.

Falls die Spannung über 10,5 ± 0,5 V ansteigt,

wechselt das Ladegerät auf den vorher gewählten



und sicherer durchführt.

3 4 5 6 7 9

www.aeg-automotive.com16

FEHLERSUCHE

Fehler/Problem Mögliche Ursache Abhilfe

LED „Error“ (9)

leuchtet

Defekte Batterie:

 Batteriespannung liegt unter 1,5 V und

über 0,5 V

 Batteriespannung liegt unter 5 V bei

einer 6 V-Batterie oder unter 11 V bei

einer 12 V-Batterie, nachdem die Batterie

4 Minuten

 geladen wurde

 Batteriespannung liegt 2 Minuten nach

der Vollladung unter 6 V bzw. 12 V

 innerhalb von 24 h ist keine Vollladung

möglich

Batterie von einer Fachwerkstatt prüfen

lassen.

Batterie erneuern.

Batterie falsch angeschlossen Ladegerät ausstecken und die Anschlüsse

kontrollieren.

Falsche Batteriespannung

(6 V/12 V) gewählt

Ladegerät

Ladegerät ausstecken und warten, bis die

LEDs nicht mehr leuchten. Dann das

Ladegerät wieder einstecken und die

korrekte Batteriespannung einstellen.

Batterie lässt sich nicht laden Keine Netzspannung vorhanden,

Ladegerät nicht eingesteckt.

Sicherstellen, dass das Ladegerät in eine

230 V-Netzsteckdose eingesteckt ist und

die LED „Power“ (12) leuchtet. Evtl. auch

Batterie defekt

Lange Ladedauer Bei sehr niedrigen Temperaturen

(unter 0 ºC) wird nur mit sehr geringem

Ladestrom geladen. Dadurch

verlängert sich die Ladedauer.

Erwärmt sich die Batterie, wird der

Ladestrom entsprechend angepasst.

Batterie unter normalen Bedingungen

laden.

Explosionsgefahr!

Keine gefrorene Batterie laden.

Zu große Batteriekapazität für das

verwendete Ladegerät.

Geeignetes Ladegerät

verwenden.

Batteriespannung

zu niedrig.

Batterie nicht lange genug geladen. Sicherstellen, dass die Batterie lange genug

geladen wurde.

Deutsch 17

Entsorgung

Die Verpackung besteht aus umweltfreundlichen

-

len entsorgen können.



Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über

Elektro- und Elektronik-Altgeräte und Umsetzung

in nationales Recht müssen verbrauchte Elektro-

geräte getrennt gesammelt und einer umweltge-



Entsorgungsmöglichkeiten für Elektronik-Altgeräte

informieren Sie sich bei Ihrer Gemeinde- oder

Stadtverwaltung.

Abbildungen können geringfügig vom Produkt

abweichen. Änderungen, die dem technischen

Fortschritt dienen, vorbehalten. Dekoration nicht

enthalten.

REINIGUNG, PFLEGE



Reinigen Sie die Batterieklemmen jedes Mal nach



-

keit ab, die eventuell mit den Batterieklemmen in

Kontakt gekommen ist.

Rollen Sie die Kabel ordentlich auf, wenn Sie das

Gerät lagern. Das hilft, versehentliche Beschädi-

gungen der Kabel und des Geräts zu vermeiden.

Reinigen Sie das Gerät mit einem weichen Tuch.

Lagern Sie das Gerät an einem sauberen und



Vorsicht!

Lassen Sie den Austausch des Steckers oder der

-

personal ausführen. Damit wird die Sicherheit des

Gerätes sichergestellt und bleibt erhalten.

-

raturen oder anderen Problemen an dem Produkt an



Service

Sollten Sie trotz Studiums dieser Bedienungs-

anleitung noch Fragen zur Inbetriebnahme oder

Bedienung haben, oder sollte wider Erwarten ein

Problem auftreten, setzen Sie sich bitte mit Ihrem

Fachhändler in Verbindung.



Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Normal use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Functions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Before use. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Connecting the device. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Start charging . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Charging time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Charging time in hours (approx.). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Completing charging and disconnecting the charger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Charging phases . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Cleaning, care and maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
