Aqua Medic Kauderni CF User manual

1
N Kauderni CF
Bedienungsanleitung D
Das Meerwasseraquarium Kauderni CF ist ein Komplettsystem, das alle wichtigen Teile eines
Meerwasseraquariums beinhaltet. Es wird mit dem Abschäumer E O 500, mit zwei Leuchtbalken 2
x Ocean Light LED 36 W, der Förderpumpe DC Runner 1.1 und einem Unterschrank inklusive
Filterbecken geliefert. Der gesamte Inhalt beträgt ca. 195 Liter.
Abmessungen: 65,5 x 60 x 146 cm (Aquarium 65,5 x 60 x 60 cm) Wasserstand 50 cm.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
______ ___ ___ ___ ___ ___ _____ _ ___ __ _ ___ ___ ___ ___ _____ _ ___ ___ ___ ___ __ _ ___ _____ _ ___ ___ ___ ___ ___ _

2
1. Lieferumfang
Das Meerwasserkomplettsystem Kauderni CF besteht aus folgenden Komponenten:
Kauderni CF
•1 x Aquarium 65,5 x 60 x 60 cm, incl. Umrandung
•1 x Unterschrank
•2 x Ocean Light LED 36 W
•1 x geteilte Abdeckung mit Lüfter
•1 x Abschäumer E O 500
•1 x DC Runner 1.1 (siehe gesonderte Anleitung)
Nicht im Lieferumfang enthalten sind ein Heizstab sowie eine Zeitschaltuhr und eine
Steckdosenleiste.
Die Leistung des benötigten Heizstabes richtet sich nach der Umgebungstemperatur des
Aquariums. Erfolgt die Aufstellung in einem unbeheizten Raum, sollte er eine Leistung von etwa
250 Watt haben. In beheizten Wohnräumen reichen 100 - 150 Watt aus.
2. berlaufsystem und Unterschrankfilter
In den Überlaufschacht des Kauderni CF wird das Überlaufsystem mit Hilfe des mitgelieferten P C-
Rohr-Schlüssels eingesetzt.

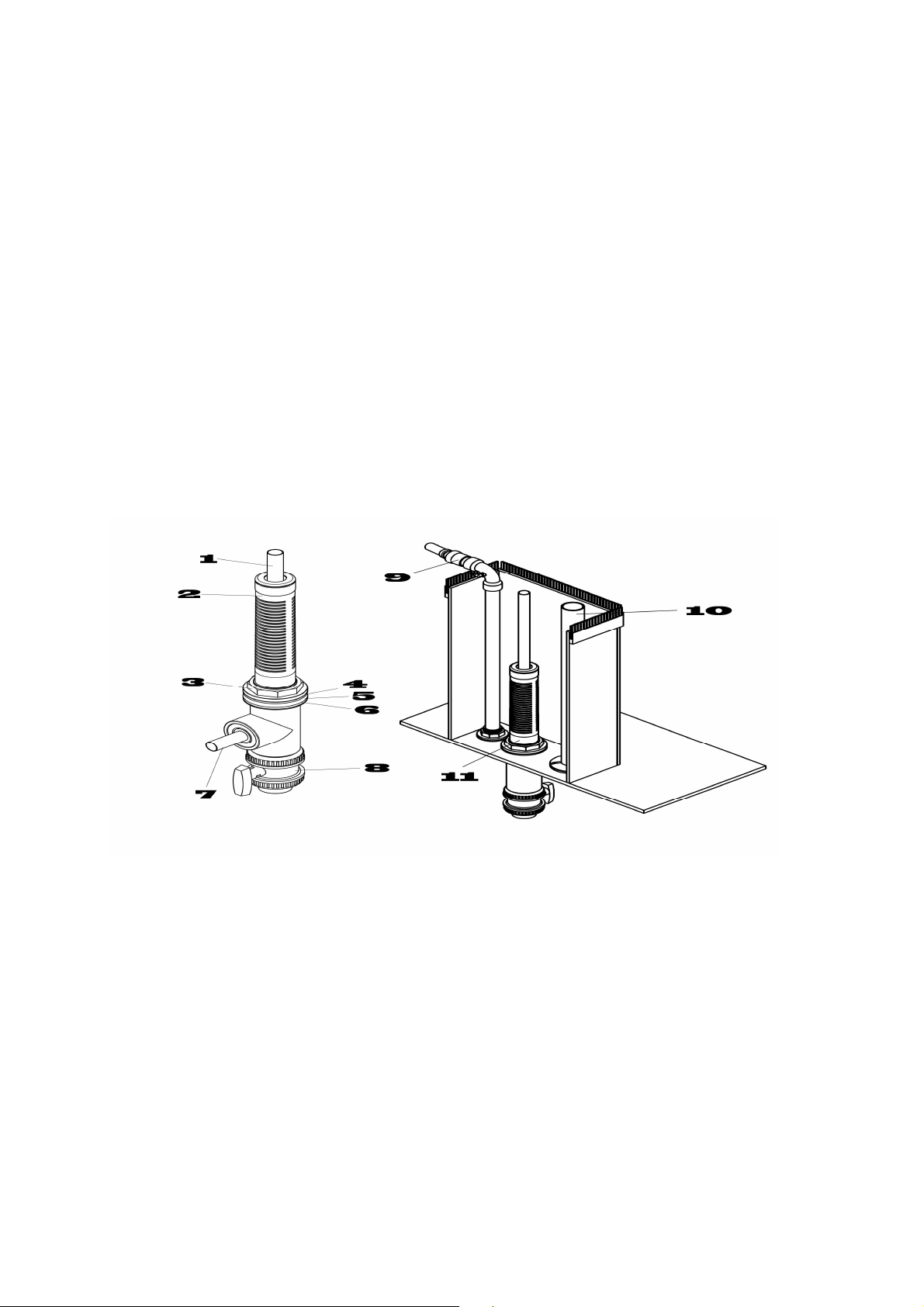

Abb. 1: berlaufsystem
1. Notüberlauf zum Filter 7. Ausgang Notüberlauf
2. Ablauf zum Filter 8. Regulierhahn
3. Mutter Durchführung 9. Rückförderleitung
4. Gleitring Durchführung 10. Rohr für Kabeldurchführung
5. Glasschiene (ohne Abbildung) 11. Überlauf zum Filter
6. Gummidichtring

3

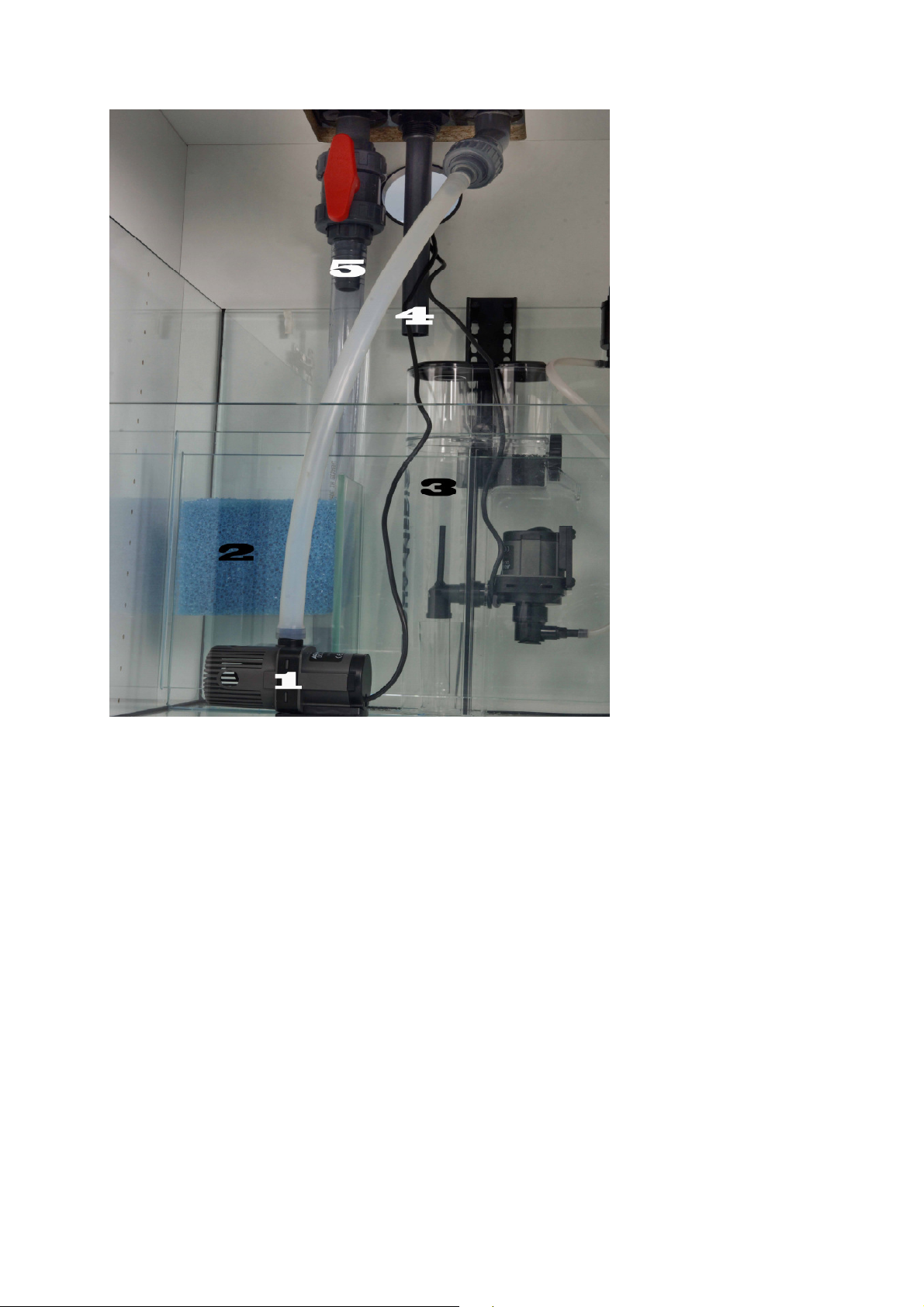

Abb. 2: Filterkammer Kauderni CF
1. Förderpumpe DC Runner 1.1
2. Filterschwamm
3. Abschäumer E O 500
4. Notüberlauf
5. Filterzulauf
Im Unterschrank befindet sich ein Kugelhahn (Abb. 1, Nr. 8), der leicht geschlossen werden muss,
um das Wasser im Überlaufkasten anzustauen. Schließt man zu stark oder ist der Rücklauf aus
irgendeinem Grunde verstopft, steigt das Wasser im Aquarium an und läuft durch den Notüberlauf
zum Filterbecken. In solch einem Fall ist der Kugelhahn weiter zu öffnen oder eine etwaige
erstopfung zu beseitigen. Produziert der Überlauf laute Geräusche, muss der Hahn weiter
geschlossen, das Wasser somit stärker angestaut werden, damit keine Luft mitgerissen wird.
Zumindest in der Anfangsphase muss hier regelmäßig kontrolliert und notfalls nachjustiert werden.
Mit Hilfe der mitgelieferten P C-Rohre mit an einer Seite ausgeformten Schlüssel zur Aufnahme der
Muttern der Durchführungen (Tankverschraubungen) können diese Muttern fest angezogen oder
gelöst werden. Die Durchführungen müssen entsprechend Abb. 3 montiert werden. or
Inbetriebnahme grundsätzlich nachziehen. Gleitring und Mutter werden zuvor von Hand angebracht
und so weit wie möglich angezogen. Der Kunststoffgleitring muss bei allen Durchführungen immer
auf der Seite der drehbaren Mutter, die Gummidichtung auf der entgegengesetzten Seite der
Scheibe angebracht sein.

4

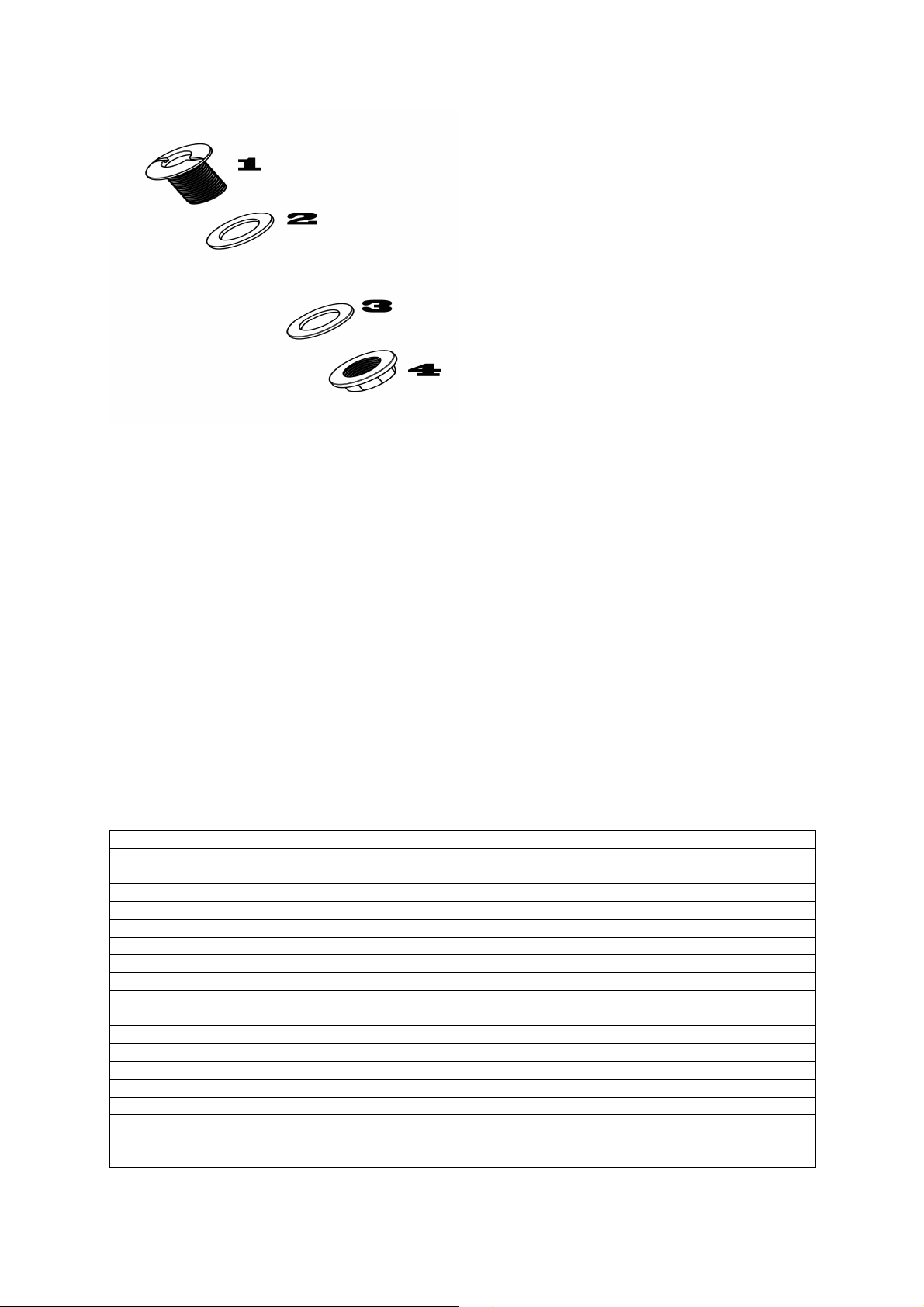

Abb. 3: Durchführung oder Tankverschraubung (die Glasscheibe befindet sich zwischen
Gleitring 3 und Gummiring 2)
1. Gewindestück
2. Gummidichtung
3. Gleitring
4. Mutter
In dem aufgesteckten Bogen der Rückförderleitung befindet sich ein blaues Fitting. Hier wird Luft
angesaugt, sobald die Förderpumpe im Unterschrank ausfällt. Dies verhindert, dass sich
kommunizierende Röhren bilden und durch rücklaufendes Wasser das Filterbecken überläuft.
Beim Start des Aquariums füllt man dieses zunächst solange mit Wasser, bis das Filterbecken im
vorderen Teil 10 - 12 cm hoch mit Wasser gefüllt ist und startet dann die Förderpumpe. Sinkt der
Wasserstand im Filterbecken ab, füllt man bis zum genannten Maximum nach. Es muss ausreichend
Platz verbleiben, damit das beim Ausfall oder Abstellen der Förderpumpe nachströmende Wasser
noch ins Filterbecken passt.
Die Kabel von Strömungspumpen oder sonstigen, im Aquarium angebrachten Teilen, können durch
das Leerrohr nach unten geführt werden. Ist ein Stecker dafür zu groß, kann das auf die hintere
Scheibe aufgeschobene Profil mit einer PUK Säge durchtrennt werden, um Kabel nach hinten aus
dem Aquarium heraus zu führen. Die Rückseite sollte aber weitestgehend geschlossen bleiben,
damit der Lüfter die Luft im Aquarium und nicht außerhalb ansaugt.
Ersatzteilliste Kauderni CF
Art.-Nr. Bild-Nr. Artikel
410.005 Abb. 2, Nr. 3 E O 500
100.311 Abb. 2, Nr. 1 DC Runner 1.1
502.010 Filter S - Unterschrankfilter
86606 Abb. 4 Halter 88 mm - Auflageschiene für Aquarien
522.04-71 Abdeckung vorne
522.04-73 Abdeckung hinten
507.414-9 Lüfter 80 x 80 mm - für die Abdeckung mit einem Lüfter
507.414-91 Lüftergitter - für die Abdeckung mit einem Lüfter
521.04-81 Netzteil f. Lüfter
507.00-8 Lüfter 60 x 60 mm - für die Abdeckung mit zwei Lüftern
107.102-21 Gehäuse f. Lüfter 60 x 60 mm- für die Abd. mit zwei Lüftern
521.04-8 Y-Kabel für Lüfter 60 x 60 mm - für die Abd. mit zwei Lüftern
523.044-7 Aquarium
523.044-2 Schrank
522.04-28 Push to open - Schrank
522.04-29 Türscharnier / Satz
417.225 Montageschlüssel T 25 - 45 cm
417.240 Montageschlüssel T 40 - 45 cm

5
3. Abschäumer EVO 500
Siehe gesonderte Anleitung. Der Abschäumer wird mit der Halteeinheit ohne Schrauben an die
rückwärtige Scheibe des Filterbeckens gehängt (siehe Abb. 2).
4. Beleuchtung 2 x Ocean Light LED 36 W
4.1. Technische Daten
Netzanschluss: 100 - 240 AC, 50 - 60 Hz.
- 3 Watt Hochleistungs-LED’s
- Gesamtlumen 4.944
- Farbtemperatur 14.000 K
- Sicherheitsspannung 24 mit externem Netzteil
Version:
-Ocean Light LED 36 Watt (4 x 3 Watt blau und 8 x 3 Watt 12.000 K)
Abmessungen (L x B x H): ca. 600 x 120 x 25 mm
Das Gehäuse besteht aus eloxiertem Aluminium. Es wird passiv gekühlt.
4.2. Auspacken
Prüfen Sie die Leuchte nach dem Auspacken auf etwaige Beschädigungen. Bei Beanstandungen
wenden Sie sich bitte unverzüglich an Ihren Fachhändler.
Lieferumfang:
•Leuchte Ocean Light LED mit Netzteil 24 DC Output
•Aquarienbefestigung

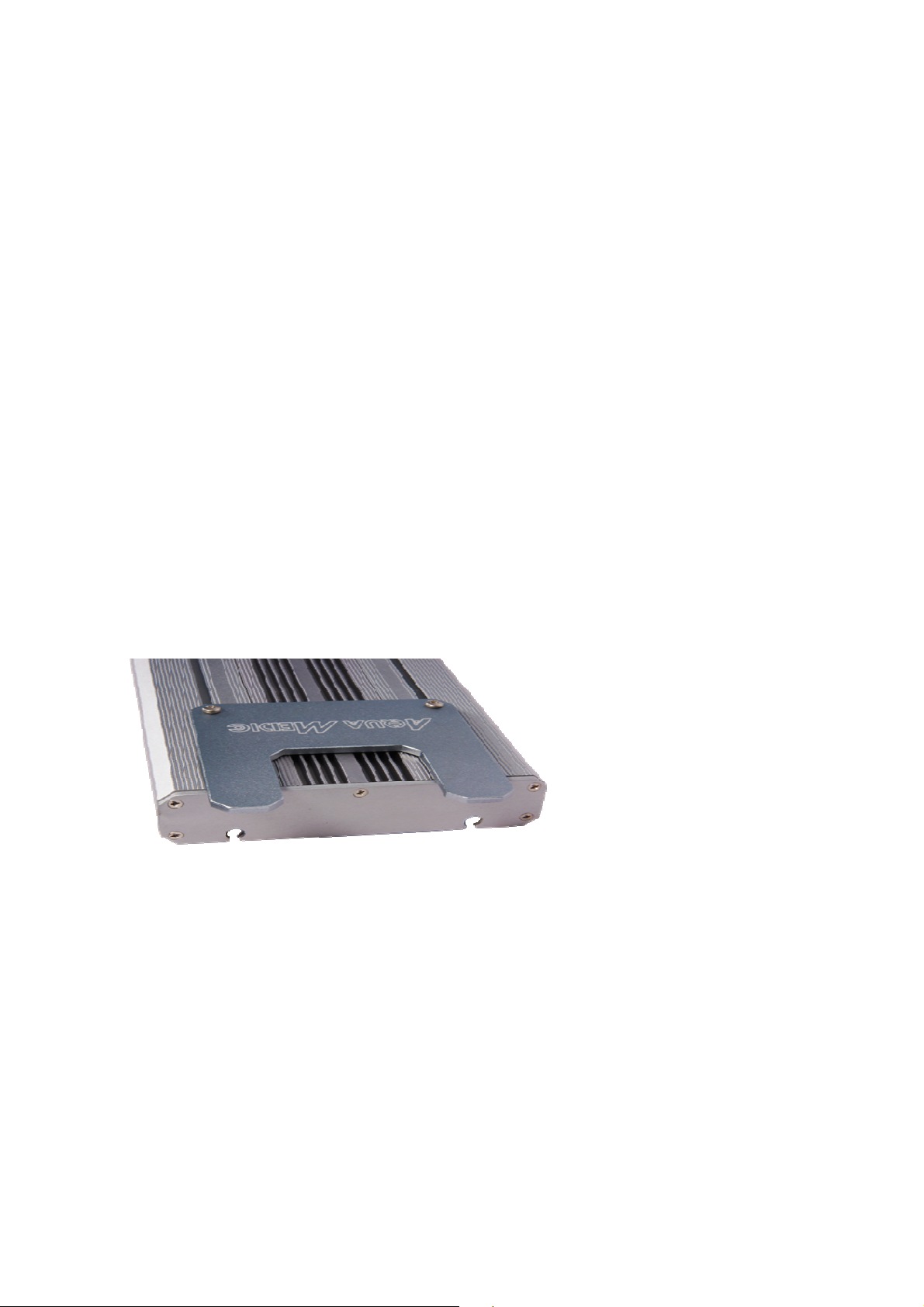

Abb. 4: Halter für Ocean Light LED
Die Halter sind mit einem Kreuzschraubendreher so einzustellen, dass die Leuchten sicher
aufliegen. Wird ein Steuerkabel eingesteckt, müssen die Leuchten durch erschieben der Halter
passend justiert werden.
4.3. Sicherheitshinweise
•Bei Betrieb kann das Gehäuse heiß werden: Vorsicht bei Berührung! Zur Reinigung trennen
Sie die Leuchte vollständig vom Netz und lassen sie abkühlen. Anschließend hängen Sie die
Leuchte ab.
•Bei der Reinigung achten Sie darauf, dass keine Feuchtigkeit in das Innere der Leuchte gelangt!
•Achten Sie auf einen ausreichenden Wärmeaustausch! Die Leuchte darf nicht ohne laufende
Lüfter betrieben werden. Unzureichende Lüftung führt zu Überhitzung der Leuchte und
Schädigung der elektrischen Bauteile durch Wärme und kondensierendes Wasser.

6
•Unternehmen Sie keine eigenen Reparaturversuche, sondern schicken Sie die Leuchte zur
Prüfung, ggfs. mit einer Mängelbeschreibung, ein. Auch defekte LED‘s können nur vom
Hersteller getauscht werden.
•Bei allen Arbeiten an der Leuchte unbedingt Netzstecker ziehen.
4.4. Lampenmontage/Lampenwechsel
Defekte LED’s können nur vom Hersteller getauscht werden.
Elektrische Anschlüsse:
Die Ocean Light LED kann an jede Schukosteckdose, zur Automatisierung auch an eine Schaltuhr
angeschlossen werden. In dem Fall werden alle LED‘s gleichzeitig an- oder ausgeschaltet.
Eine getrennte Ansteuerung der weißen und blauen LEDs ist mit Hilfe des Steuergerätes sunrise
control möglich. Dieser wird über ein als Zubehör erhältliches Steuerkabel (Art.-Nr.
86604) an die Steuerbuchse der Ocean Light LED angeschlossen. Desweiteren gibt es das
Steuergerät Ocean Light LED Control. Hier ist zum Anschluss beider LED Leuchten ein Y-Kabel
(Art.-Nr. 86608) als Zubehör erhältlich.
Bei allen Arbeiten an der Leuchte unbedingt alle Netzstecker ziehen!
4.5. Wartung und Pflege
Reinigen Sie die Scheibe im abgekühlten Zustand regelmäßig von Rückständen aus Wasserspritzern
und erdunstung behutsam mit einem angefeuchteten Tuch. erwenden Sie niemals zusätzliche
Reinigungs- oder Scheuermittel!
5. Abdeckung mit Lüfter
Die Lüfter werden an den mitgelieferten Transformator angeschlossen. Sie sind regelbar und
müssen ständig bei kleiner Leistung in Betrieb bleiben. Andernfalls kondensiert während der
Dunkelphase Wasser in den LED Leuchten. Bei hohen Außentemperaturen können die Lüfter mit
höherer Drehzahl betrieben werden.
5.1. Wartung
Die Lüfter sollten regelmäßig gereinigt werden, insbesondere von Salzablagerungen. Sie sind
einzeln auswechselbar. Tauschen Sie den defekten Lüfter nur gegen einen original Aqua Medic
Lüfter aus. Nur diese sind zum Einbau an Aquarien geeignet.
6. Garantie
AB Aqua Medic GmbH gewährt eine 12-monatige Garantie ab Kaufdatum auf alle Material- und
erarbeitungsfehler des Gerätes. Auf die Dichtigkeit des Beckens gewähren wir eine Garantie von
drei Jahren. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser Zeit werden wir das
Produkt kostenlos durch Einbau neuer oder erneuerter Teile instandsetzen (ausgenommen
Frachtkosten). Im Fall, dass während oder nach Ablauf der Garantiezeit Probleme mit Ihrem Gerät
auftreten, wenden Sie sich bitte an Ihren Fachhändler.
Diese Garantie gilt nur für den Erstkäufer. Sie deckt nur Material- und erarbeitungsfehler, die bei
bestimmungsgemäßem Gebrauch auftreten. Sie gilt nicht bei Schäden durch Transporte oder
unsachgemäße Behandlung, Fahrlässigkeit, falschen Einbau sowie Eingriffen und eränderungen,
die von nicht-autorisierten Stellen vorgenommen wurden.
AB Aqua Medic GmbH haftet nicht für Folgeschäden, die durch den Gebrauch des Gerätes
entstehen.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technische Änderungen vorbehalten – Stand 02/2016

7
Kauderni CF
Operation manual ENG
The saltwater aquarium Kauderni CF is a complete system that comes with all vital elements. It is
delivered including the protein skimmer E O 500, two LED aquarium lights Ocean Light LED 36 W,
the circulation pump DC Runner 1.1 and a cabinet incl. filter tank. The whole content is approx.
195 litres.
Dimensions: 65.5 x 60 x 146 cm (aquarium 65.5 x 60 x 60 cm), water level 50 cm.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
______ ___ ___ ___ ___ ___ _____ _ ___ __ _ ___ ___ ___ ___ _____ _ ___ ___ ___ ___ __ _ ___ _____ _ ___ ___ ___ ___ ___

8
1. Included in shipment
The aquarium system Kauderni CF consists of the following components:
Kauderni CF
● 1 aquarium 65.5 x 60 x 60 cm, incl. frame
● 1 cabinet
● 2 x Ocean Light LED 36 watts
● 1 x separated cover incl. fan
● 1 protein skimmer E O 500
● 1 circulation pump DC Runner 1.1 (see separate manual)
Not included are a heater stick, a timer and a socket board.
The power of the required heater stick depends on the temperature of the aquarium environment.
If it is installed in an unheated room, it should have a power output of approx. 250 watts. In
heated rooms, 100 - 150 watts are sufficient.
2. Overflow system and cabinet filter
The overflow system is inserted in the overflow shaft of the Kauderni CF with the supplied P C tube
key.

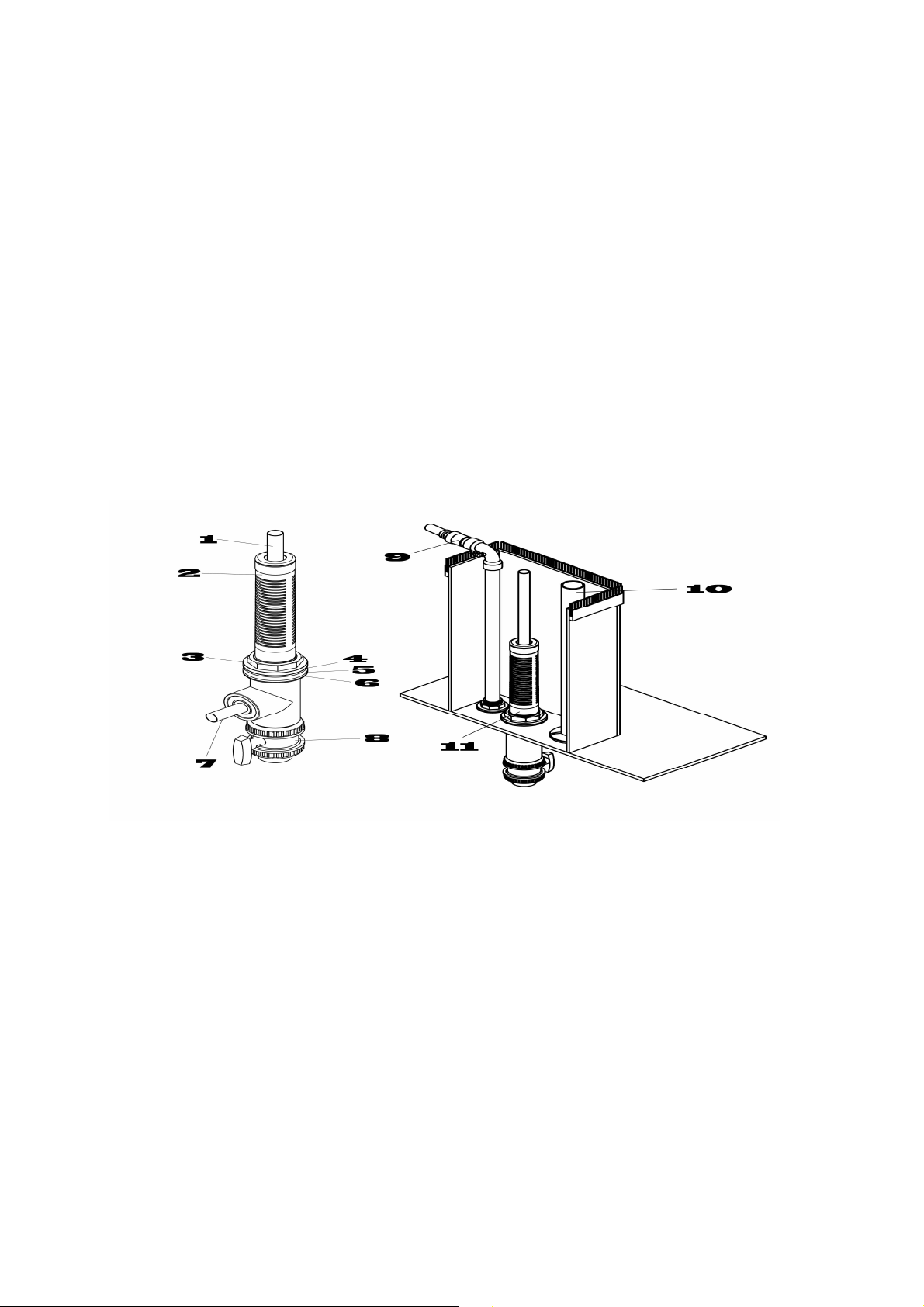

Fig. 1: Overflow system
1. Emergency overflow to the filter 7. Outlet emergency overflow
2. Outflow to the filter 8. Adjustion valve
3. Nut for bushing 9. Return line
4. Slide ring for bushing 10. Tube for cable entry
5. Glass bar (no pict.) 11. Overflow to the filter
6. Rubber sealing ring

9
Fig. 2: Filter chamber Kauderni CF
1. Circulation pump DC Runner 1.1
2. Filter sponge
3. Skimmer E O 500
4. Emergency overflow
5. Filter inlet
In the cabinet, there is a ball valve (Fig. 1, No. 8) that has to be slightly closed to control the water
in the overflow box. If the valve is closed to heavily or the return flow is blocked for some reason,
the water rises in the aquarium and flows to the filter tank through the emergency overflow. In
such a case, the ball valve has to be opened a bit further and all blockages have to be eliminated.
If the overflow makes loud noises, the ball valve has to be closed a bit more so the water is bottled
up stronger so that no air is dragged along. At least in the initial phase this has to be controlled
regularly and, if necessary, to be adjusted.
With the supplied P C tubes with moulded keys on one side for holding the nuts of the bushings
(tank fittings), these nuts can be tightened or released. The bushings have to be installed
according to Fig. 3. Always re-tighten before use. The slide ring and nut have to be mounted
manually beforehand and tightened as much as possible. The rubber slide ring must always be
attached to the side of the rotable nut, the rubber gasket on the opposite side of the panel.

10
Fig. 3: Bushing or tank fitting (the glass pane is placed between slide ring 3 and rubber ring 2)
1. Thread
2. Rubber sealing
3. Slide ring
4. Nut
There is a blue fitting in the mounted bend of the return line. Here, air is sucked in when the pump
in the cabinet fails. This prevents the formation of communicating pipes and an overflow of the
filter tank by returning water.
When starting the aquarium, water has to be filled in until the filter tank is filled up to 10 – 12 cm
in the front part and then the pump has to be started. If the water level in the filter tank
decreases, water has to be filled in until the a.-m. maximum is reached. Take care that enough
space is left so that the inflowing water in case of failure or shutdown of the circulation pump still
fits into the filter tank.
The cables of circulation pumps or other parts mounted in the aquarium can be routed through the
empty conduit downwards. If a plug is too big for this, the profile slid onto the rear panel can be
cut with a PUK saw so that cables can be led out of the aquarium at the back. The back side
should, however, remain closed to allow the fan to suck in air in the aquarium and not from the
outside.
Spare parts list Kauderni CF
Art.-No. Pict.-No. Article
410.005 Fig. 2, No. 3 E O 500
100.311 Fig. 2, No. 1 DC Runner 1.1
502.010 Filter S - cabinet filter system
86606 Fig. 4 Holder 88 mm / pair - bearing rail for aquaria
522.04-71 Front cover
522.04-73 Back cover
507.414-9 Blower 80 x 80 mm - Cover with one blower
507.414-91 entilation grid - Cover with ohne blower
521.04-81 Power supply for blower
507.00-8 Blower 60 x 60 mm - Cover with two blower
107.102-21 Housing f. blower 60 x 60 mm - Cover with two blower
521.04-8 Y-cable for blower 60 x 60 mm - Cover with two blower
523.044-7 Aquarium
523.044-2 Cabinet
522.04-28 Push to open - cabinet
522.04-29 Door hinge cabinet / Set
417.225 Installation wrench T 25 - 45 cm
417.240 Installation wrench T 40 - 45 cm

11
3. Skimmer EVO 500
See separate manual. The skimmer is hooked to the rear wall of the filter sump with the holding
unit without screws (refer to Fig. 2).
4. Lighting 2 x Ocean Light LED 36 W
4.1. Technical data
Power requirements: 100 - 240 AC, 50 - 60 Hz.
- 3 watts high-performance LEDs
- total lumen 4.944
- colour temperature 14,000 K
- safety voltage 24 with external power pack
Version:
- Ocean Light LED 36 watts (4 x 3 watts blue and 8 x 3 watts 12,000 K)
Dimensions (l x w x h): approx. 600 x 120 x 25 mm
The body is made of anodized aluminium. The cooling is done passively.
4.2. Unpacking
Control the lighting system immediately after unpacking with respect to any damages. In case of
complaints, please contact your dealer directly.
Included in shipment:
•Ocean Light LED incl. power pack 24 DC output
•Aquaria fixing
Fig. 4: Holder for Ocean Light LED
The holder are adjusted using a crosstip screwdriver so that the lights are safely placed in the
guide rails. If a control cable is used, the lights have to be adjusted by moving the holder.
4.3. Safety advices
•The housing may become hot during operation. Be cautious when touching it! For cleaning,
disconnect the light from the mains and let it cool down. Afterwards, take the light down.
•When cleaning, take care that no humidity passes the ventilation slits and enters the interior of
the lighting system!
•Pay attention to a sufficient thermal exchange. Keep ventilation slits always free! Do not mount
the system in enclosures or behind panels. Missing aeration may result in overheating and
damage electrical components.
•Do not try to repair the lighting system. Please send it in for checking, preferably with a list of
defects and a copy of invoice, if applicable. Also, broken LEDs can be exchanged only by the
manufacturer.
•When working on the light, always pull all power plugs.

12
4.4. Assembling/changing the lamp
Broken LEDs can be exchanged only by the manufacturer.
Electric connection:
The Ocean Light LED can be connected to any safety socket or a timer, if automatic operation is
required. In case of using a timer, all LEDs will be switched on and off at the same time.
A separate control of white and blue LEDs is possible by using the controller sunrise control. It
can be connected to the connection socket of the Ocean Light LED by a control cable that
is available as an accessory (Art.-No. 86604). Furthermore, there is the control unit Ocean
Light LED Control available as accessory. A Y-cable (Art.-No. 86608) for connecting both Ocean
Light LED’s is available as accessory.
When working on the light, always pull all power plugs!
4.5. Maintenance and Care
Clean the glass regularly (caution: let it cool down) from residues of water splashes and
evaporation with a moistened cloth. Never use any additional cleaning agents!
5. Cover with fan
The fans are connected to the supplied transformer. The fans are adjustable and should
remain constantly in operation at low power. Otherwise, water will condense in the LED lights
during the dark phase. If the outside temperatures are high, the fans can be operated with higher
speed.
5.1. Maintenance
The fans should be cleaned regularly, in particular the salt residues have to be removed. The fans
can be exchanged separately. Only exchange the faulty fan for an original Aqua Medic fan. Only
these are suitable for the installation to aquaria.
6. Warranty
Should any defect in materials or workmanship be found within twelve months of the date of
purchase AB Aqua Medic undertakes to repair, or at our option replace, the defective part free of
charge – always provided the product has been installed correctly, is used for the purpose that was
intended by us, is used in accordance with the operating instructions and is returned to us carriage
paid. Proof of Purchase is required by presentation of the original invoice or receipt indicating the
dealer’s name, the model number and date of purchase. This warranty may not apply if any model
or production number has been altered, deleted or removed, unauthorised persons or organisations
have executed repairs, modifications or alterations, or damage is caused by accident, misuse or
neglect. Please note that the product is not defective under the terms of this Warranty where the
product, or any of its component parts, was not originally designed and / or manufactured for the
market in which it is used. These statements do not affect your statutory rights as a customer.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technical changes reserved – 02/2016

13
Kauderni CF
Mode d’emploi F
L’aquarium d’eau de mer Kauderni CF constitue un système complet, qui comporte tous les
éléments importants pour le fonctionnement d’un aquarium d’eau de mer. Il est livré avec
l’écumeur E O 500, avec deux rampes d’éclairage Ocean Light LED 36 W, la pompe de brassage DC
Runner 1.1 et d’un meuble support avec un bac du filtre. Le volume total est d’environ 195 litres.
Dimensions: 65,5 x 60 x 146 cm (Aquarium 65,5 x 60 x 60 cm). Hauteur d’eau: 50 cm.
AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Allemagne
______ ___ ___ ___ ___ ___ _____ _ ___ __ _ ___ ___ ___ ___ _____ _ ___ ___ ___ ___ __ _ ___ _____ _ ___ ___ ___ ___ ___ __

14
1. Contenu du colis
L’aquarium d’eau de mer Kauderni CF se compose des éléments suivants:
•1 x Aquarium 65,5 x 60 x 60 cm, y compris rebords
•1 x meuble support
•2 x Ocean Light LED 36 W
•1 x couvercle avec aération
•1 x écumeur E O 500
•Pompe de brassage DC Runner 1.1 (voir description séparée)
Ne sont pas inclus un chauffage, une minuterie et une rampe de prises électriques.
La puissance du chauffage dépend de la température ambiante dans laquelle se trouve l’aquarium.
Si l’aquarium est placé dans une pièce non chauffée, sa puissance devra être de 250 watts. Dans
une pièce chauffée une puissance comprise entre 100 et 150 watts sera suffisante.
2. Système de débordement et filtre situé dans le meuble
Le système de débordement est installé dans le compartiment de trop plein du Kauderni CF à l’aide
du tuyau/clé en P C.
Schéma 1: Système de débordement
1. Trop plein de secours vers le filtre 7. Sortie trop plein de secours
2. Ecoulement vers le filtre 8. Robinet de réglage
3. Passage écrou 9. Conduite de retour
4. Anneau coulissant 10. Tuyau pour passage de cables
5. Rail en verre (non représenté) 11. Débordement vers le filtre
6. Joint en caoutchouc

15
Schéma 2: Bac de filtration Kauderni CF
1. Pompe de circulation DC Runner 1.1
2. Mousse de filtration
3. Ecumeur E O 500
4. Débordement de secours
5. Approvisionnement du filtre
Dans le meuble se trouve un robinet à bille (schéma 1, No. 8), qui doit être légèrement fermé, afin
de stocker l’eau dans le compartiment de débordement. En le fermant trop ou si le retour est
bloqué pour une raison quelconque, l’eau s’accumule dans l’aquarium et passe par le trop plein de
secours vers le bac de filtration. Dans une telle situation il faut ouvrir davantage le robinet à bille
ou éliminer un éventuel bouchon. Si l’écoulement est bruyant, il faut fermer le robinet davantage
afin que le stockage de l’eau augmente, pour que de l’air ne puisse être entraîné. Il faut contrôler
régulièrement cet écoulement du moins durant la phase de démarrage et l’ajuster en cas de
besoin.
A l’aide du tuyau en P C joint possédant un côté en forme de clé destiné à recevoir l’écrou de
passage (raccords du bac) il est possible de serrer ou desserrer ces écrous. Les passages doivent
être assemblés selon le schéma 3. Avant la mise en route les resserrer soigneusement. L’anneau
coulissant et l’écrou sont d’abord installés manuellement et serrés aussi fort que possible. L’anneau
doit être installé dans tous les passages du côté de l’écrou, le joint en caoutchouc du coté opposé
de la rondelle.

16
Schéma 3: Passage ou connexion (la vitre se trouve entre l’anneau 3 et l’anneau en caoutchouc
2)
1. Pièce filetée
2. Joint en caoutchouc
3. Anneau coulissant
4. Ecrou
Dans le coude de la conduite de retour se trouve un raccord bleu. De l’air est aspiré à cet endroit,
dès que la pompe située dans le bas du meuble s’arrête. Ceci empêche que des communications
entre tuyaux ne se forment et que le bac de filtration ne déborde à cause du retour de l’eau.
Lors du démarrage de l’aquarium on remplit ce dernier avec de l’eau jusqu’à ce que le bac de
filtration soit rempli dans sa partie avant avec de l’eau à hauteur de 10 à 20 cm et on démarre
ensuite la pompe de circulation. Lorsque le niveau d’eau diminue dans le bac de filtration, on
procède au remplissage jusqu’au niveau maximum. Il faut qu’il reste assez de place afin que lors
de la défection ou de l’arrêt de la pompe il reste assez de place pour l’eau qui coule en retour.
Les câbles des pompes de circulation ou autre appareils, ceux des éléments présents dans
l’aquarium, peuvent passer à travers le tuyau vide prévu à cet effet. Si une prise de courant est
trop grosse, il est possible de diviser le profil arrière avec une scie afin de passer le câble par
l’arrière de l’aquarium. La face arrière doit cependant si possible rester fermée, afin que les
aérations aspirent l’air dans l’aquarium et non à l’extérieur.
Pièces de détachées Kauderni CF
Réf. Photo No. Désignation
410.005 Schéma 2, No. 3 E O 500
100.311 Schéma 2, No. 1 DC Runner 1.1
502.010 Filter S - systeme de filtre de meuble support
86606 Schéma 4 Support de rampe 88 mm / Paire - pour aquaria
522.04-71 Couvercle avant
522.04-73 Couvercle arriere
507.414-9 entilateur 80 x 80 mm - pour le couvercle d'un ventilateur
507.414-91 Grille de ventilation - pour le couvercle d'un ventilateur
521.04-81 Alimentation electrique pour ventilateur
507.00-8 entilateur 60 x 60 mm - le couv. avec deux ventilateurs
107.102-21 Boitier entilateur 60 x 60 mm - le couv. a. deux ventilateurs
521.04-8 Y-cable p. ventilateur - le couv. a. deux ventilateurs
523.044-7 Aquarium
523.044-2 Meuble cpl.
522.04-28 Poussez pour ouvrir - meuble
522.04-29 Charniere de porter meuble / Set
417.225 Cle de montage T 25 - 45 cm
417.240 Cle de montage T 40 - 45 cm

17
3. Ecumeur EVO 500
oir description séparée. L’écumeur est suspendu avec support sans vis sur la paroi arrière du
compartiment filtre (voir schéma 2).
4. Eclairage 2 x Ocean Light LED 36 W
4.1. Données techniques
Raccordement secteur: 100 - 240 AC, 50 - 60 Hz.
- LED 3 Watt Cree haute performance
- Rendement total lumen 4.944
- Température de couleur 14.000 K
- Tension de sécurité 24 volt avec alimentation extérieure
Version:
-Ocean Light LED 36 Watt (4 x 3 Watt bleu et 8 x 3 Watt 12.000 K)
Dimensions (L x l x H): ca. 600 x 120 x 25 mm
Le boîtier se compose d’aluminium anodisé. Refroidissement passif.
4.2. Déballage
Après déballage vérifier le luminaire à la recherche d’éventuels dégâts. En cas de réclamation
veuillez vous adresser à votre revendeur.
Composition du colis:
•Luminaire Ocean Light LED avec bloc d’alimentation 24 DC
•Fixation à l’aquarium
Schéma 4: Support pour Ocean Light LED
Les supports sont ajustés à l'aide d'un tournevis cruciforme de sorte que les luminaires se trouvent
en toute sécurité. Si un câble de commande est raccordé, les luminaires doivent être ajustés en
fonction de déplaçer les supports.
4.3. Conseils de sécurité
•Lors du fonctionnement le boîtier peut chauffer: Attention lors de la manipulation! Pour le
nettoyage débranchez le luminaire du secteur et laissez le refroidir. Ensuite vous pouvez
décrocher le luminaire.
•eillez lors de l’installation à ce qu’il n’y ait pas d’humidité qui puisse pénétrer à l’intérieur du
luminaire!
•eillez à un échange de température suffisant! Le luminaire doit obligatoirement fonctionner
avec les ventilateurs en action. Une ventilation insuffisante entraîne une surchaufe du luminaire
et des dommages au niveau des éléments électriques dus à la chaleur et à la condensation de
l’eau.

18
•N’effectuez pas de réparation à titre personnel, mais renvoyez le luminaire pour vérification
éventuellement avec une description du défaut. Des LED défectueuses ne peuvent être
remplacées que par le fabricant.
•Lors de toute intervention sur le luminaire veuillez le débrancher du secteur.
4.4. Montage des ampoules/changement des ampoules
Des LED défectueuses ne peuvent être changées que par le fabricant.
Raccordement électrique:
La Ocean Light LED peut être raccordée à toute prise avec terre ou pour automatisation à toute
minuterie. Dans ce cas toutes les LED sont soit mises en route soit éteintes en même temps.
Une commande séparée des LED bleues ou blanches est possible à l’aide de la commande sunrise
control. Celle-ci est raccordée au boîtier de commande à l’aide d’un cable de commande
(art.-No. 86604) relié à l’Ocean Light LED. En outre, l'unité de commande Ocean Light LED
Control est disponible comme accessoire. Un câble en Y (art.-No. 86608) pour la connexion des
deux LED luminaires est disponible comme accessoire.
Lors de toute intervention sur le luminaire il faut absolument le débrancher du secteur!
4.5. Entretien et maintenance
Nettoyez régulièrement avec soin la vitre, lorsqu’elle est froide, des éclaboussures à l’aide d’un
tissu humide. N’utilisez pas de produits de nettoyage ou abrasifs!
5. Couvercle avec ventilateurs
Les ventilateurs sont reliés au transformateur inclus. Les ventilateurs sont réglables et doivent
fonctionner en permanence à faible puissance. Sinon, de l’eau se condense durant la phase
nocturne dans le luminaire. Dans le cas d’une température extérieure élevée, il est possible
d’augmenter la vitesse de rotation des ventilateurs.
5.1. Entretien
Il faut régulièrement nettoyer le ventilateur, surtout le débarrasser des dépôts de sel. Il est
échangeable individuellement. Ne remplacez le ventilateur défectueux que par un ventilateur
d’origine Aqua Medic. Uniquement ceux-ci conviennent pour le remplacement.
6. Garantie
AB Aqua Medic GmbH assure une garantie de 12 mois à partir de la date de l’achat sur tous les
défauts de matériaux et d’assemblage de l’appareil. Le ticket de caisse original sert de preuve
d’achat. Durant cette période l’appareil est remis gratuitement en état par échange de pièces
neuves ou rénovées (hors frais de transport). Si durant ou après la durée de la garantie des
problèmes apparaissent avec l’appareil, adressez vous à votre revendeur. Cette garantie n’est
valable que pour le premier acheteur. Elle ne couvre que les défauts de matériaux ou de
fabrication, qui peuvent apparaître dans le cadre d’une utilisation normale. Ainsi ne sont pas
couverts des dommages liés au transport, à une utilisation inadaptée, à la négligence, à une
mauvaise installation ou des manipulations et des modifications effectuées par des personnes non
autorisées.
AB Aqua Medic n’est pas responsable pour les dommages collatéraux pouvant résulter de
l’utilisation de l’appareil.
AB Aqua Medic GmbH - Gewerbepark 24 – 49143 Bissendorf/Allemagne
- Sous réserve de modifications techniques – 02/2016
