Aqua Medic OFB 5000 User manual

1

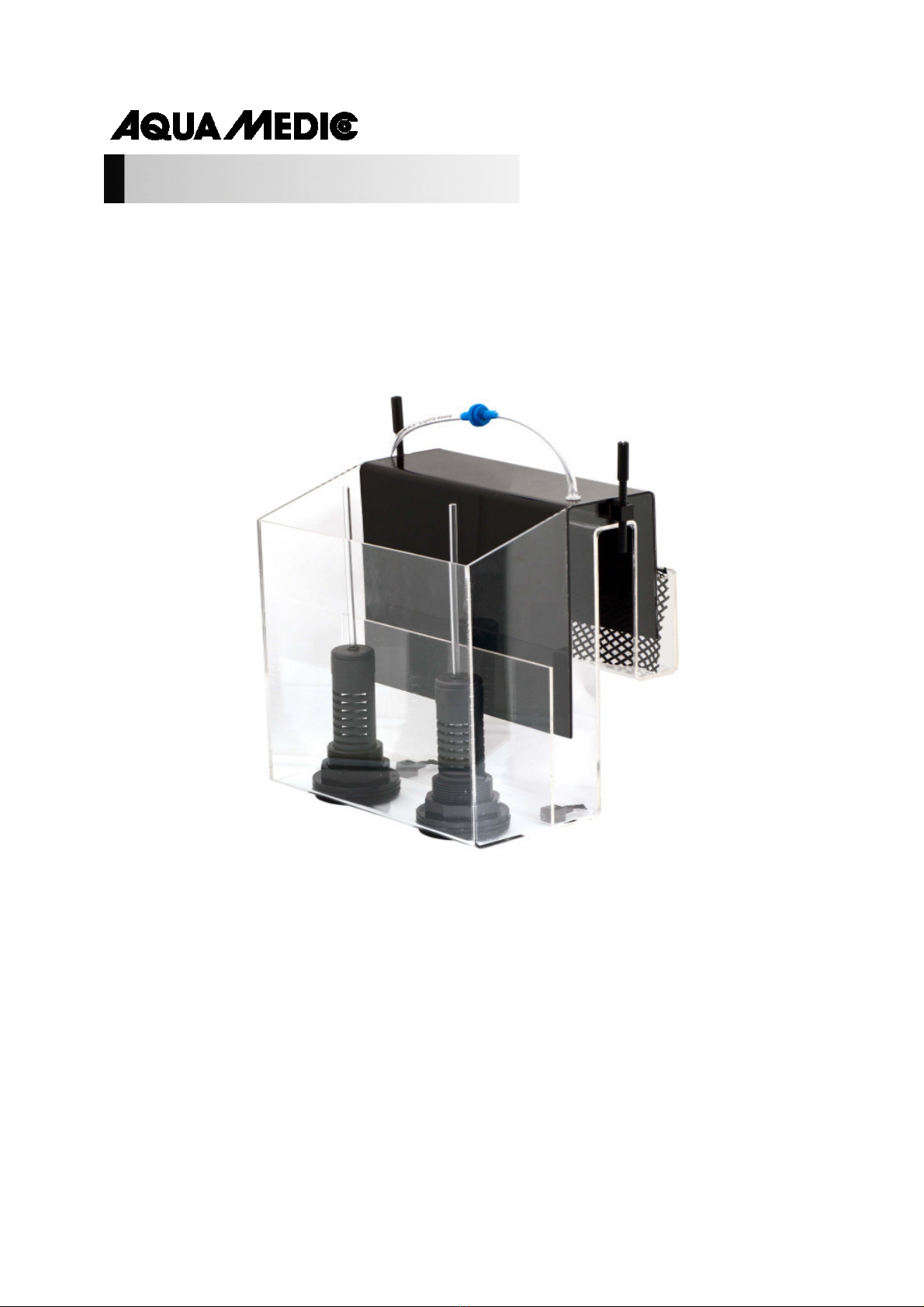

Überlaufkästen OFB 2500 / 5000
Bedienungsanleitung D
Überlaufkasten zur Erzeugung eines Oberflächenablaufes. Mit Hilfe dieses Überlaufkastens kann ein
bestehendes Aquarium ohne Bohrungen an ein offenes nterschrankfiltersystem angeschlossen
werden.
Mit dem Kauf dieses Überlaufkastens haben Sie sich für ein Qualitätsprodukt entschieden. Er ist
speziell für den aquaristischen Gebrauch entwickelt worden und von Fachleuten erprobt. Es können
mwälzraten zwischen Filter und Aquarium von 2.500 l/Std. bzw. 5.000 l/Std. erreicht werden.
AB Aqua Medic Gmb
Gewerbepark 24, 49143 Bissendorf, Germany
___________________________________________________________________

2
1. Allgemeines
Aqua Medic Überlaufkästen sind speziell dazu entwickelt worden, das Oberflächenwasser Ihres
Aquariums abzuziehen. Bevor Sie dieser Anleitung folgen, sollten Sie den Platz des Überlaufkastens
am Aquarium festlegen.
Im Normalfall sollte er soweit wie möglich entfernt vom Zulauf angebracht werden. Sie müssen vor
dem Start auch die Kapazität Ihres Filterbeckens unter dem Aquarium beachten. Wenn Sie den
Überlaufkasten starten, wird Ihr Aquarium bis zur Überlaufkante des Überlaufkastens leer laufen.
Wenn Sie z. B. den Überlaufkasten 1 cm unter der Wasseroberfläche installieren, wird nach dem
Start der oberste cm aus Ihrem Aquarium ablaufen. Bei einem großen Becken kann dies eine
Menge Wasser sein.
2. Lieferumfang
Die Aqua Medic Überlaufkästen OFB 2500 und OFB 5000 bestehen aus:
- dem eigentlichen Überlaufkasten
- dem Schutzgitter
- der Tankverschraubung
- den Einstellknöpfen
OFB 5000 besitzt 2 Tankverschraubungen, OFB 2500 eine.

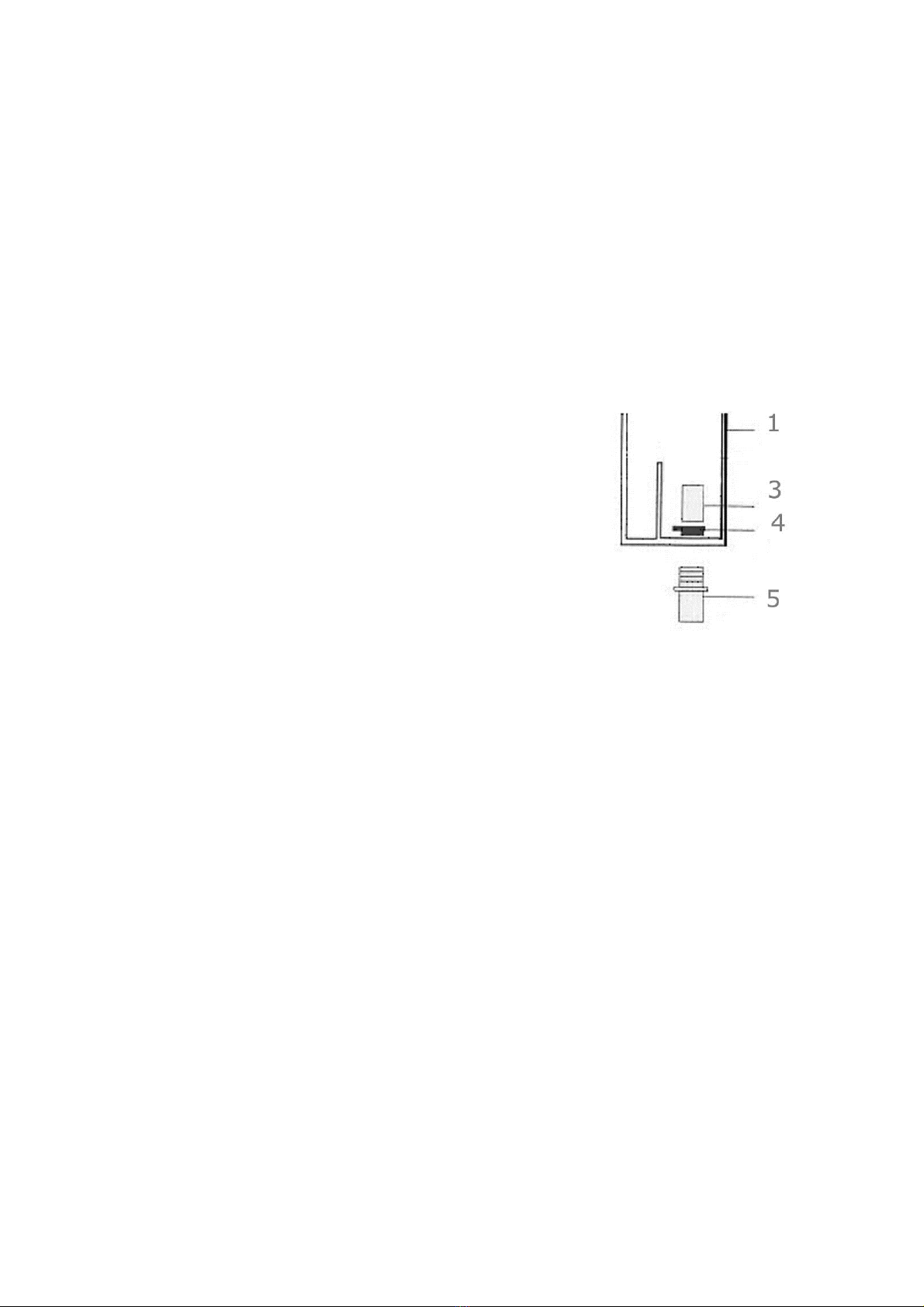

Abb. 1
1. Überlaufkasten
3. Mutter der Tankverschraubung
4. Gummidichtung
5. Tankverschraubung Abb. 1
Verfügbare Ersatzteile: siehe www.aqua-medic.de.
3. Installation
1. Schrauben Sie die Tankverschraubung in die Öffnung im Überlaufkasten (s. Abb. 1).
2. Schrauben Sie die 3 Einstellknöpfe an den Überlaufkasten. Befestigen Sie die
Tankverschraubung an den Ablaufschlauch oder an eine feste Ablaufverrohrung.
3. Befestigen Sie den Überlaufkasten an geeigneter Stelle auf Ihrem Aquarium und lassen Sie das
Wasser in die Zulaufkammer fließen (Abb. 2). Mit dem unteren Einstellknopf können Sie jetzt
den Ablaufkasten so fixieren, dass er gerade hängt.
4. Mit den beiden oberen Einstellknöpfen können Sie die Höhe des Ablaufkastens so fixieren, dass
sich die der Überlaufkante 5 - 8 mm unter dem Wasserspiegel befindet. Verschieben Sie das
Schutzgitter so, dass keine Fische in den Ablaufkasten gelangen können.
5. Füllen Sie die Kammer vor dem Ablauf mit Aquarienwasser (Abb. 3). Zum Start des Überlaufes
muss die Luft aus dem Überlaufkasten gesaugt werden. Dazu wird am oberen Anschlussnippel
ein Luftschlauch angeschlossen und dieser entweder an eine Strömungspumpe (s. Abb. 4)
angeschlossen oder abgesaugt.
4. Entlüftung
Folgende Möglichkeiten gibt es, um den Überlaufkasten zu entlüften:
1. Saugen Sie am Luftschlauch, bis Wasser fließt und legen Sie das Ende des Schlauches unten in
das Filterbecken. Das Filterbecken sollte mind. 60 cm unter dem Aquarienniveau stehen.
Dieses Verfahren ist so lange sicher, wie es nicht zu einem Ausfall der Förderpumpe kommt.

3
2. Saugen Sie am Luftschlauch. Wenn Wasser kommt und die gesamte Luft entwichen ist,
verschließen Sie den Schlauch. Sie müssen in diesem Falle den Überlaufkasten regelmäßig 2
mal wöchentlich kontrollieren und Luft, die sich im Überlauf angesammelt hat, entfernen. Dazu
wird der Schlauch kurz geöffnet und unter Niveau gehalten, bis die Luft entwichen ist und
Wasser austritt. Ist die Verbindung zwischen Zulaufkammer und Ablauf entlüftet, ist der
Überlaufkasten in Funktion.

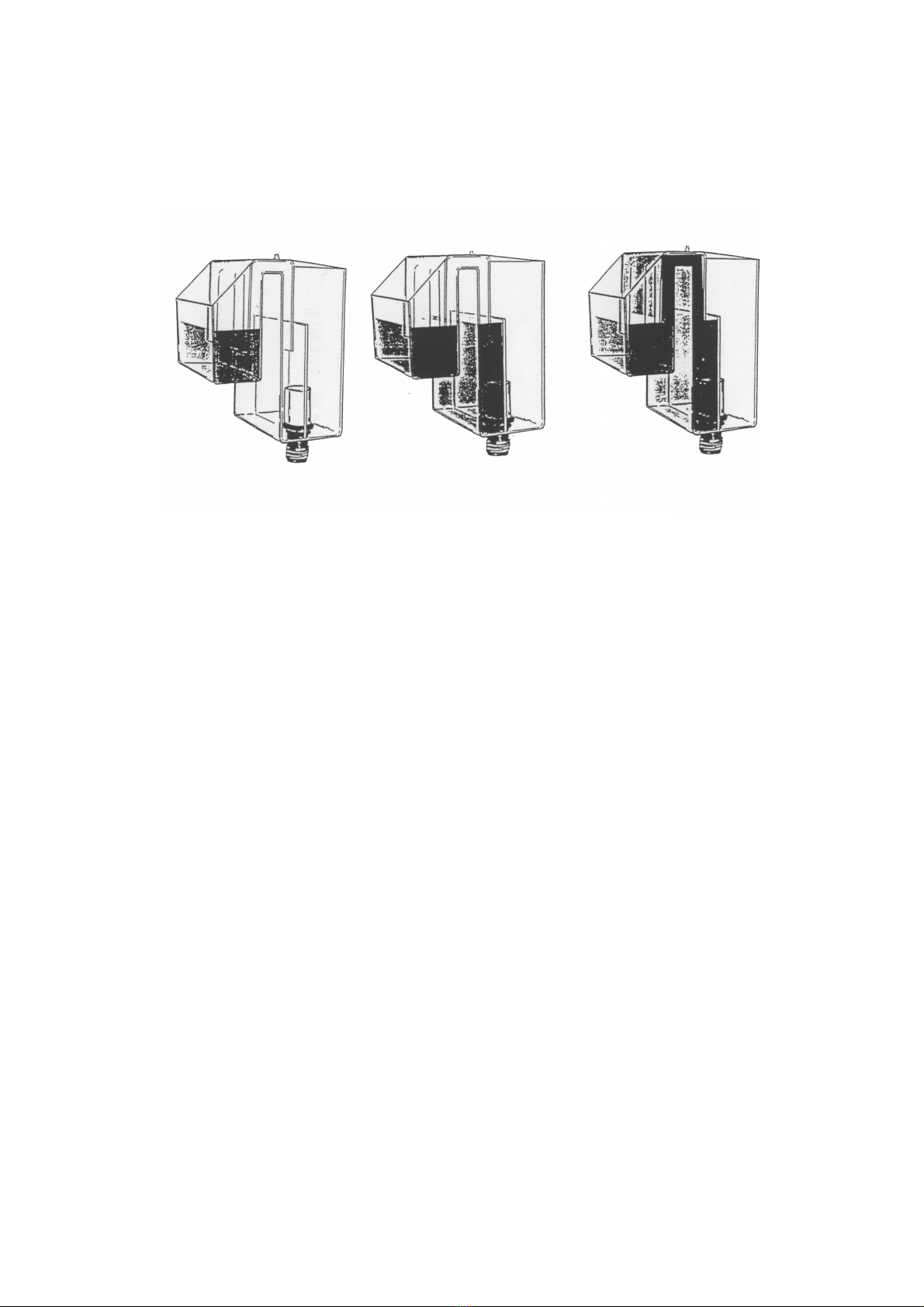

Abb. 2 Abb. 3 Abb. 4
5. Garantiebedingungen
AB Aqua Medic GmbH gewährt dem Erstkäufer eine 24-monatige Garantie ab Kaufdatum auf alle
Material-und Verarbeitungsfehler des Gerätes. Sie gilt nicht bei Verschleißteilen, wie
Pumpenschlauch, Drehkreuz und Motor. Im Übrigen stehen dem Verbraucher die gesetzlichen
Rechte zu; diese werden durch die Garantie nicht eingeschränkt. Als Garantienachweis gilt der
Original-Kaufbeleg. Während der Garantiezeit werden wir das Produkt kostenlos durch den Einbau
neuer oder erneuerter Teile instand setzen. Die Garantie deckt ausschließlich Material-und
Verarbeitungsfehler, die bei bestimmungsgemäßem Gebrauch auftreten. Sie gilt nicht bei Schäden
durch Transporte, unsachgemäße Behandlung, falschen Einbau, Fahrlässigkeit oder Eingriffen durch
Veränderungen, die von nicht autorisierter Stelle vorgenommen wurden. Im Fall, dass während
oder nach Ablauf der Garantiezeit Probleme mit dem Gerät auftreten, wenden Sie sich
bitte an den Fachhändler. Alle weiteren Schritte werden zwischen dem Fachhändler und
Aqua Medic geklärt. Alle Reklamationen & Retouren, die nicht über den Fachhandel zu
uns eingesandt werden, können nicht bearbeitet werden. AB Aqua Medic haftet nicht für
Folgeschäden, die durch den Gebrauch des Gerätes entstehen.
AB Aqua Medic Gmb - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technische Änderungen vorbehalten - 03/2019

4

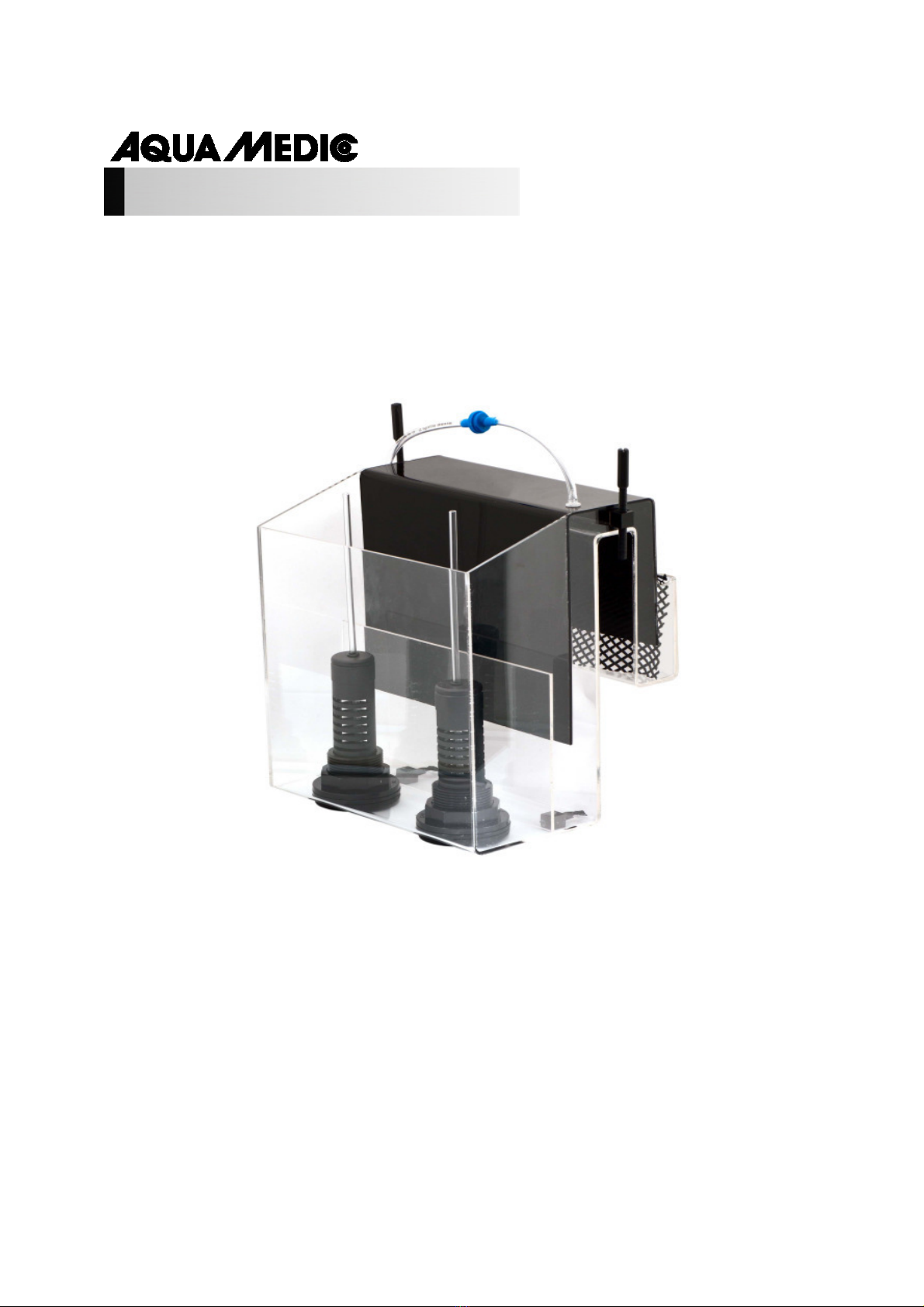

Overflow boxes OFB 2500 / 5000
Operation Manual ENG
Overflow box to skim the surface water layer of your aqaurium. With this overflow box, an existant
aquarium can be connected to an open filter system mounted under the aquarium without any
drilling.
With the purchase of this overflow box, you have selected a top quality product. It has been
specifically designed for aquaristic purposes and has been tested by experts. Circulating rates of
2,500 l/h (C 2500) resp. 5,000 l/h (C 5000) between filter and aquarium can be achieved.
AB Aqua Medic Gmb
Gewerbepark 24, 49143 Bissendorf, Germany
___________________________________________________________________

5
1. Basics
Aqua Medic Overflow boxes are specifically designed to skim the surface water layer of your
aquarium. Before following the instructions below, you need to decide where to position the unit.
Normally, it should be placed as far away from the inflow as possible. Also, before starting, you
need to check the capacity of the tank of the filter system below your aquarium. When you initially
start the overflow box, it will drain water from your aquarium to the height of the front edge of the
outflow box. For example, if you place the outflow box 1 cm below the surface, the top cm of water
from your aquarium will initially drain out until the flow stops. If you have a large aquarium, this
might be a lot of water.
2. Product description
The Aqua Medic Overflow Boxes OFB 2500 and OFB 5000 consist of:
- overflow box
- safety guard
- bulkhead fitting
- adjusting knobs
OFB 5000 has 2 bulkhead fittings, OFB 2500 has only one.
Fig. 1
1. Overflow box
3. Nut for tank screw
4. Rubber seal
5. Tank screw Fig. 1
Available spare parts: Please refer to www.aqua-medic.de.
3. Installation
1. Screw bulkhead fitting into the hole in the bottom of the overflow box (see Fig. 1).
2. Screw the three adjusting knobs on the overflow box. Connect bulkhead fitting to the outflow
hose or to a fixed outflow piping system.
3. Fix unit in appropriate position on your aquarium and allow water to fill the front chamber
(Fig. 2). With the bottom adjusting knob, you can adjust the unit so that it is parallel to the
tank.
4. Adjust the unit’s height by using the top two adjusting knobs so that the height of the overflow
edge is 5 - 8 mm below the water level. Move safety guard that way that no fish could enter
the overflow box.
5. Fill front chamber with aquarium water (Fig. 3). To start the overflow, draw air out of the
overflow box. This can be done by connecting an air tube to the nipple on top of the unit. The
air can be removed by either connecting the tube with a powerhead pump or by sucking on it
until flow starts (Fig. 4).
4. Ventilation
To ventilate the overflow, there are the following possibilities:
1. Suck on air tube until water flows and place the tube’s end into the tank. The tank should be
placed at least 60 cm below aquarium level. This procedure is safe as long as the circulation
pump does not break down.

6
2. Suck on air tube. When water flows and the air is completely gone, plug the tube. In case of
using this method, you have to control the overflow box twice a week and to remove air which
builds up in the top of the overflow. This can be done by opening the tube and holding it under
level until air escapes and water comes out. If the connection between front chamber and
outflow is ventilated, the overflow is in operation.

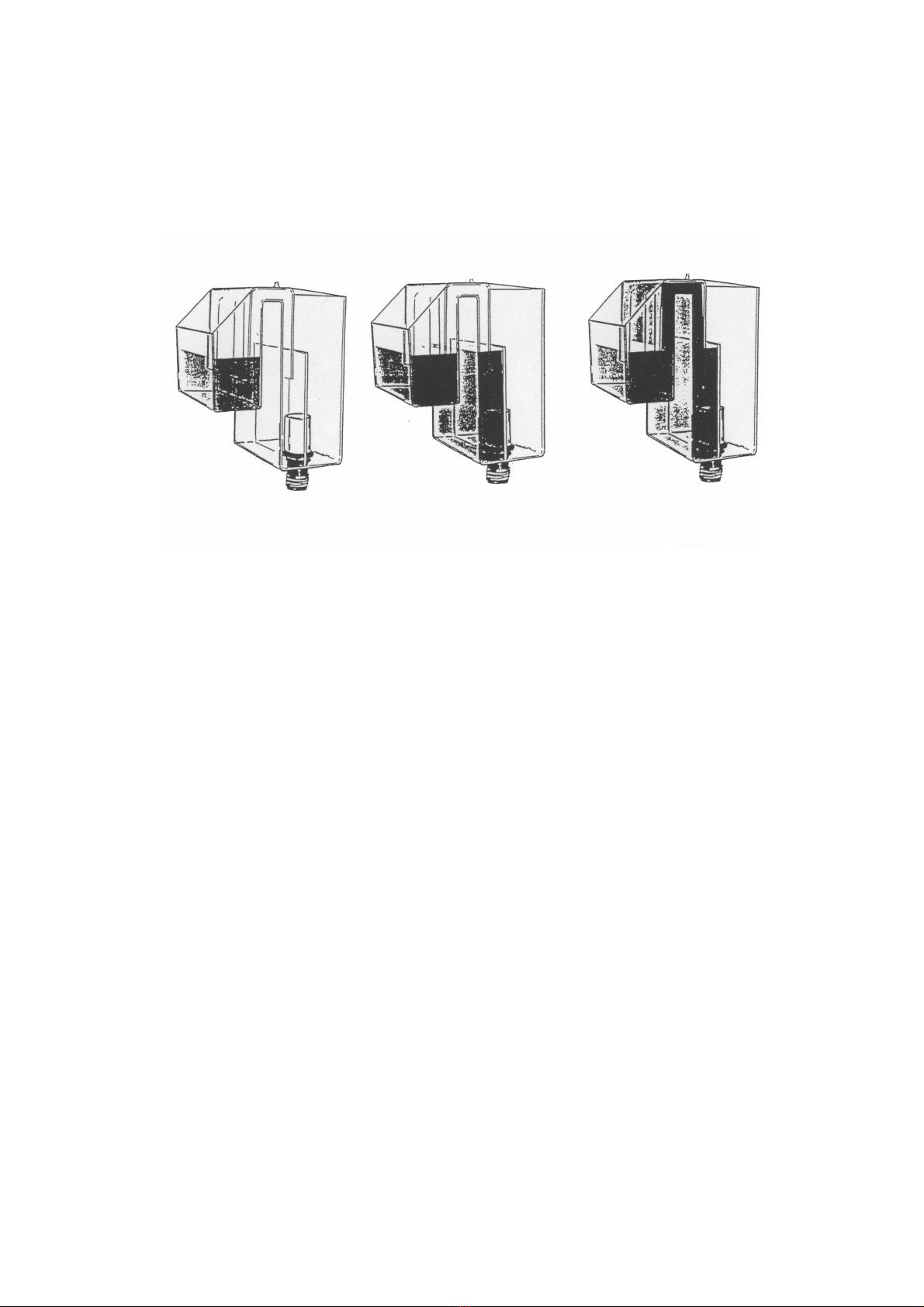

Fig. 2 Fig. 3 Fig. 4
5. Warranty conditions
AB Aqua Medic GmbH grants the first-time user a 24-month guarantee from the date of purchase
on all material and manufacturing defects of the device. Incidentally, the consumer has legal
rights; these are not limited by this warranty. This warranty does not cover user serviceable parts,
due to normal wear & tear ie: impellers or drive wheels etc. The original invoice or receipt is
required as proof of purchase. During the warranty period, we will repair the product for free by
installing new or renewed parts. This warranty only covers material and processing faults that
occur when used as intended. It does not apply to damage caused by transport, improper handling,
incorrect installation, negligence, interference or repairs made by unauthorized persons. In case
of a fault with the unit during or after the warranty period, please contact your dealer.
All further steps are clarified between the dealer and AB Aqua Medic. All complaints and
returns that are not sent to us via specialist dealers cannot be processed. AB Aqua Medic is
not liable for consequential damages resulting from the use of any of our products.
AB Aqua Medic Gmb - Gewerbepark 24 - 49143 Bissendorf/Germany
- Technical changes reserved - 03/2019

7

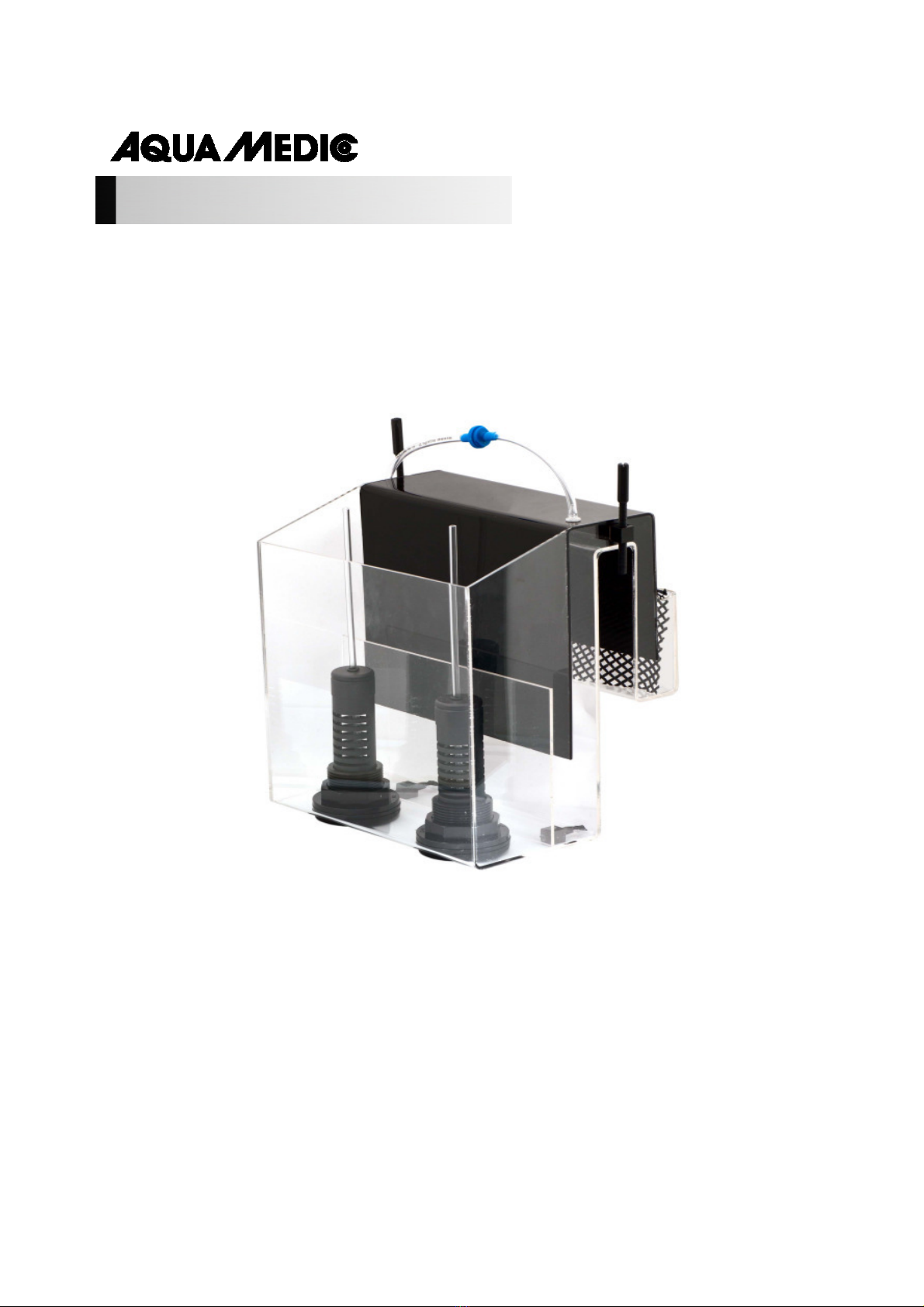

Overflow boxes OFB 2500 / 5000
Mode d’emploi F
Bac de débordement pour la réalisation d’un écoulement superficiel de l’eau. Avec l’aide de ce bac
de débordement il est possible de connecter un aquarium existant à un filtre implanté sous
l’aquarium sans effectuer de perçage.
Avec l’achat de ce bac de débordement vous avez opté pour un appareil de qualité. Il a été
spécialement développé pour l’usage aquariophile et expérimenté par des professionnels. n taux
d’échange de 2.500 l/h (OFB 2500) ou 5.000 l/h (OFB 5000) entre filtre et aquarium peut être
atteint.
AB Aqua Medic Gmb
Gewerbepark 24, 49143 Bissendorf, Allemagne
___________________________________________________________________

8
1. Généralités
Les bacs de débordement Aqua Medic ont été spécialement conçus pour récupérer l’eau
superficielle de votre aquarium. Avant de suivre ce guide, il vous faut d’abord définir
l’emplacement de ce bac de débordement. Normalement il faut l’installer à l’opposé de l’arrivée
d’eau. Pour commencer, il vous faut aussi connaître la capacité du bac de filtration situé sous
l’aquarium. Lors du démarrage du bac de débordement votre aquarium va se vider jusqu’au bord
du trop plein du bac de débordement. Si vous installez, par exemple, le bac de débordement 1 cm
en-dessous de la surface de l’eau, le centimètre supérieur va s’écouler de votre aquarium après le
démarrage. Dans le cas d’un grand bac ceci peut représenter une importante quantité d’eau.
2. Détail des pièces
Composition des bacs de débordement Aqua Medic OFB 2500 et OFB 5000:
- Bac de débordement
- Grille de protection
- Vis de raccordement du bac
- Boutons d’ajustage
OFB 5000 comporte 2 vis de raccordement, OFB 2500 un seul.
Schéma 1
1. Bac de débordement
3. Écrou de la vis de raccordement du bac
4. Joint
5. Vis de raccordement du bac Schéma 1
Pièces de rechange disponibles: voir sous www.aqua-medic.de.
3. Installation
1. Vissez la vis de raccordement du bac dans l’ouverture du bac de débordement (voir schéma
1).
2. Vissez les 3 boutons d’ajustage sur le bac de débordement. Fixez la vis de raccordement du
bac au tuyau d’écoulement ou à un tubage d’écoulement fixe.
4. Fixez la bac de débordement à l’emplacement sélectionné de votre aquarium et laissez l’eau
s’écouler dans le compartiment d’arrivée (voir schéma 2). Vous pouvez alors régler le bac de
débordement avec le bouton d’ajustage inférieur de manière à ce qu’il soit droit.
5. Avec les deux boutons d’ajustage supérieurs vous pouvez déterminer la hauteur de fixation du
bac de débordement de façon à ce que le bord du trop-plein se situe entre 5 et 8 mm de la
surface de l’eau. Déplacez la grille de protection de façon à ce qu’aucun poisson ne puisse
pénétrer dans le bac de débordement.
6. Remplissez le compartiment situé devant l’écoulement avec de l’eau de l’aquarium (voir
schéma 3). Pour le démarrage du trop-plein il faut aspirer l’air présent dans le bac de
débordement. Pour ce faire, il faut connecter un tuyau à air à l’embout de raccordement
supérieur puis relier celui-ci à une pompe de circulation (voir schéma 4) sinon aspirer l’air.
4. Ventilation
Il existe les méthodes suivantes pour purger le bac de débordement:
1. Aspirez au niveau du tuyau à air jusqu’à ce que l’eau coule, puis posez le bout du tuyau dans
le bac de filtration. Le bac de filtration doit se situer au minimum 60 cm sous l’aquarium. Ce
procédé est sûr aussi longtemps que le pompe de remontée ne tombe pas en panne.

9
2. Aspirez à partir du tuyau à air. Lorsque l’eau arrive et que la totalité de l’air a disparu, fermez
le tuyau à air. Il faut régulièrement vérifier le bac de débordement deux fois par semaine et
retire l’air qui s’est accumulé dans le trop-plein. Pour cela il faut rapidement ouvrir le tuyau et
le maintenir en-dessous de la surface, jusqu’à ce que l’air s’échappe et que l’eau s’écoule.
Si la liaison entre le compartiment d’arrivée et l’écoulement est sans air le bac de débordement
fonctionne.
Fig. 2 Fig. 3 Fig. 4
5. Conditions de garantie
AB Aqua Medic GmbH garantit l’appareil au premier acheteur durant 24 mois à partir de la date
d’achat contre tout défaut matériel ou de fabrication. Il ne s'applique pas aux pièces d'usure telles
que le tuyau de pompe, le tourniquet et le moteur. Le consommateur bénéficie par ailleurs des
droits légaux ; celles-ci ne sont pas limités par la garantie. Le ticket de caisse original tient lieu de
preuve d’achat. Durant cette période l’appareil est gratuitement remis en état par le remplacement
de pièces neuves ou reconditionnées par nos soins. La garantie couvre uniquement les défauts de
matériel ou de fabrication qui peuvent survenir lors d'une utilisation adéquate. Elle n’est pas
valable en cas de dommages dus au transport ou à une manipulation non conforme, à de
lanégligence, à une mauvaise installation ou à des manipulations/modifications effectués par des
personnes non autorisées. En cas de problème durant ou après l’écoulement de la période
de garantie, veuillez-vous adresser à votre revendeur spécialisé. Toutes les étapes
ultérieures seront traitées entre le revendeur spécialisé et AB Aqua Medic. Toutes les
réclamations et retours qui ne nous parviennent pas par le revendeur spécialisé ne
peuvent pas être traités. AB Aqua Medic GmbH n’est pas responsable pour les dommages
indirects liés à l’utilisation de l’appareil.
AB Aqua Medic Gmb - Gewerbepark 24 – 49143 Bissendorf/Allemagne
- Sous réserve de modifications techniques - 03/2019

10
Caja Rebosadero OFB 2500 / 5000
Manual de instrucciones ES
Caja Rebosadero para espumar el agua de la capa en la superficie del acuario. Con la caja
rebosadero un acuario en funcionamiento se puede conectar a un sistema de filtración abierta ya
montada dentro del acuario sin ningún goteo.
Con la compra de la Caja Rebosadero, usted ha seleccionado un producto de alta calidad. Ha sido
diseñado específicamente para su uso en acuarios y ha sido testado por expertos. La proporción de
circulación entre el filtro y el acuario son factibles 2.500 l/h (C 2500) resp. 5.000 l/h (C 5000).
AB Aqua Medic Gmb
Gewerbepark 24, 49143 Bissendorf, Alemania
______________________________________________________________________________

11
1. Básico
La caja rebosadero de Aqua Medic, está diseñada específicamente para espumar el agua de la
superficie en el acuario. Antes de continuar con las instrucciones, es necesario saber donde se va a
colocar la unidad.
Normalmente se debe colocar lo más lejos posible de la entrada de agua. Además, antes de
empezar usted debe comprobar la capacidad del sistema de filtración del tanque bajo su acuario.
Cuando ponga en marcha por primera vez la caja de rebosadero, el agua goteará hacia el lado
superior frontal de la caja de rebosadero. Por ejemplo, si coloca la caja rebosadero 1 cm por
debajo de la superficie del agua, el agua del acuario empezará a caer en la primera cámara.
2. Descripción del producto
La Caja rebosadero de Aqua Medic OFB 2500 e OFB 5000 consiste de:
- la caja rebosadero
- la protección
- sujeción prefiltro
- regulador del tirador
OFB 5000 tiene 2 sujeciones para prefiltro, OFB 2500 tiene uno de cada.
Fig. 1
1. Rebosadero
3. Fibra o sujeción prefiltro
4. Junta de goma
5. Sujeción cabezal Fig. 1
Repuestos disponibles: Por favor diríjase a www.aqua-medic.de.
3. Instalación
1. Atornillar la sujeción de prefiltro en el agujero del fondo de la caja de rebosadero (ver Fig. 1).
2. Atornillar los tres reguladores de los tiradores en la caja rebosadero. Conectar la sujeción del
prefiltro hacia el desagüe o hacia el desagüe fijado en el sistema de cañería.
3. Fijar la unidad en una posición adecuada en el acuario y dejar que el agua rellene la cámara
(Fig. 2). Con el botón situado en el regulador del tirador se puede ajustar la unidad, de manera
que quede en paralelo al tanque.
4. Ajustar la altura de la unidad con los dos reguladores de los tiradores superiores, de tal manera
que la altura del lateral de la caja rebosadero sea 5 – 8 mm por debajo de la superficie del
agua.
5. Rellenar la cámara frontal con el agua del acuario (Fig. 3). Para poner en marcha la caja
rebosadero, girar la salida del aire de la caja de rebosadero. Esto puede hacerse conectando un
tubo de aire al manguito superior de la unidad. El aire se puede eliminar conectando un tubo a
una bomba cabezal o aspirándolo hasta la cámara principal (Fig. 4).
4. Desoxigenación
Hay varias posibilidades para oxigenar el rebosadero:
1. Aspirar el aire del tubo hasta la afluencia del agua y situar la terminación del tubo en el
interior del tanque. El tanque debe ser situado al menos 60 cm por debajo del nivel del agua.
Este procedimiento asegura una larga duración a la bomba de circulación para que no se
deteriore.

12
2. Aspirar el aire del tubo. Cuando la afluencia del agua y el aire estén completamente evadidos,
taponar el tubo. En caso de hacer uso de este método, usted tiene el control de la caja
rebosadero una semana, para eliminar el aire que se crea en la superficie del rebosadero.
Esto puede hacerse abriendo el tubo y colocándolo bajo el nivel del agua hasta que se elimine
el aire y aparezca el agua.
El rebosadero estará operativo si la conexión entre la cámara frontal y el rebosadero están
desoxigenados.
Fig. 2 Fig. 3 Fig. 4
5. Condiciones de garantía
AB Aqua Medic GmbH concede al usuario que lo use por primera vez una garantía de 24 meses a
partir de la fecha de compra para todos los defectos de material y fabricación del aparato. Por otra
parte, el consumidor tiene derechos legales; estos no están limitados por esta garantía. Esta
garantía no cubre las piezas consumibles, debido al desgaste normal, por ejemplo: rotores o
ruedas motrices, etc. Se requiere la factura o recibo original como prueba de compra. Durante el
período de garantía, repararemos el producto de forma gratuita mediante la instalación de piezas
nuevas o renovadas. Esta garantía solo cubre los defectos de material y de procesamiento que se
producen cuando se utilizan según lo previsto. No se aplica a los daños causados por transporte,
manipulación inadecuada, instalación incorrecta, negligencia, interferencia o reparaciones
realizadas por personas no autorizadas. En caso de fallo de la unidad durante o después del
período de garantía, por favor póngase en contacto con su distribuidor. Todos los pasos
siguientes se resuelven entre el distribuidor y AB Aqua Medic. Todas las reclamaciones y
devoluciones que no se nos envíen a través de distribuidores especializados no podrán
ser procesadas. AB Aqua Medic no se hace responsable de los daños resultantes del uso de
cualquiera de nuestros productos.
AB Aqua Medic Gmb - Gewerbepark 24 - 49143 Bissendorf/Alemania
- Cambios Técnicos reservados – 03/2019
