Aqua Medic Refill System 2.0 User manual

1
Refill System 2.0
D Bedienungsanleitung
Vor Gebrauch aufmerksam lesen! S. 2-
ENG Operation manual
Please read the manual carefully before use! P. 6-9
F Mode d’emploi
Veuillez lire soigneusement les instructions d’avant utilisation ! P. 10-13
NL Gebruiksaanwijzing
Lees de handleiding voor gebruik zorgvuldig door! P. 14-17
ES Manual de instrucciones
Por favor lea el manual cuidadosamente! P. 18-21
RUS Инструкция по эксплуатации
Пожалуйста, внимательно ознакомьтесь с инструкцией по
эксплуатации! C. 22-2
Konformitätserklärung S. 26
Produkt Info AB Aqua Medic GmbH
Gewerbepark 24, 49143 Bissendorf, Germany
____________________________________________________________________________________________

2
Bedienungsanleitung D
Die Niveausteuerung Refill System 2.0 ist eine Nachfüllautomatik für Unterschrankfilter.
1. Sicherheitshinweise
-Bei Arbeiten am Gerät Stromzufu r unterbrec en.
-Steuergerät, Netzteil und Ansc lüsse vor Feuc tigkeit sc ützen.
-Nic t als Spielzeug für Kinder geeignet.
2. Lieferumfang
1. Netzteil AC/DC, Input 100 - 240 V AC 50/60 Hz, Output 12 V DC 2.0 A
2. Steuergerät
3. Sc wimmersc alter N1
4. Sc wimmersc alter N2
5. Nac füllpumpe Input DC 3,5 - 12 V DC / 0,5 - 5,0 W H
max
= 220 cm Q
max
= 350 l/
6. Sc wimmersc alter N3
7. 2 m Nac füllsc lauc 8/12
3. Merkmale
-Permanente Überwac ung des Wasserstandes im Aquarium durc Sc wimmersc alter mit
Verzögerungssc altung.
-Automatisc e Wassernac füllung des verdunsteten Aquarienwassers.
-Justierbarer Wasserstand mit Überlaufsc utz im Filterbecken (Sic er eitsabsc altung bei defektem
Füllstandsensor).
-Trockenlaufsc utz der Nac füllpumpe – optisc er und akustisc er Alarm.
-Einfac e Montage und Wartung durc Steckverbindungen an allen Kabeln.
-12 V Kleinspannung
4. Installation
Wichtig! Bitte die Stromzufuhr erst einschalten, wenn alle anderen Kabel angeschlossen sind,
andernfalls könnte das Steuergerät Schaden nehmen. Sollen Stecker gezogen werden, ebenfalls
zunächst Stromzufuhr unterbrechen.
Das Aqua Medic Refill System 2.0 ist als Nac füllung für Untersc rankfiltersysteme konzipiert. Eine Anbringung
der Sensoren N1 und N2 inklusive des mitgelieferten Halters am Aquarium ist nur bei einer ausreic end o en
Umrandung des Aquariums (ca. 13 cm) möglic .
Abb. 1: Anschlussdose des Steuergeräts
LED-Anzeigen (o. Abb.):
D1 = Nac füllung aktiv
D2 = Alarm bei zu niedrigem Wasserstand im Nac füllbe älter (+ Signalton)
D3 = Power

3
Das Netzteil at auswec selbare Stecker, was den Einsatz in vielen Ländern ermöglic t. Zur Abna me muss der
Entriegelungsknopf auf der Rückseite des Netzgerätes gedrückt werden. Der Stecker des Netzgerätes, der zum
Steuergerät ge t, wird dort an die Buc se DC 12 V angesc lossen, auf derselben Seite befindet sic auc der
Ansc luss für die Pumpe.
Abb. 2:
1. Netzteil 6. Sc wimmersc alter N3 (Trockenlaufsc utz Nac füllpumpe)
2. Steuergerät 7. Nac füllsc lauc zum Filterbecken
3. Sc wimmersc alter N1 (gewünsc ter
Wasserstand) 8. Nac füllsc lauc von der Pumpe kommend
4. Sc wimmersc alter N2 (Überlaufsic erung) 9. Filterbecken
5. Nac füllpumpe 10. Nac füllreservoir
Die Sensoren müssen sauber, frei von Algenwuc s und sonstigen Ablagerungen sein. Da sie sic über Wasser
befinden, sind Störungen durc Sc necken und andere Tiere weitestge end ausgesc lossen.
Abb. 3: Nac füllpumpe und Trockenlaufsc utz werden mit Saug altern am Boden des Nac füllbe älters
angebrac t.
Abb. 4: Nac füllsc lauc mit Halter

4
Abb. : Der Nac füllsc lauc muss ober alb des Wasserspiegels angebrac t werden. Bei eingetauc tem Ende
könnte nac dem Prinzip der kommunizierenden Rö ren Wasser vom Filterbecken ins Reservoir oder umgeke rt
fließen, bis beide Wasserstände gleic sind. Aus demselben Grund darf ferner das Reservoir nic t ö er ste en
als der Auslauf des Nac füllsc lauc es, da andernfalls unkontrolliert Wasser nac laufen kann.

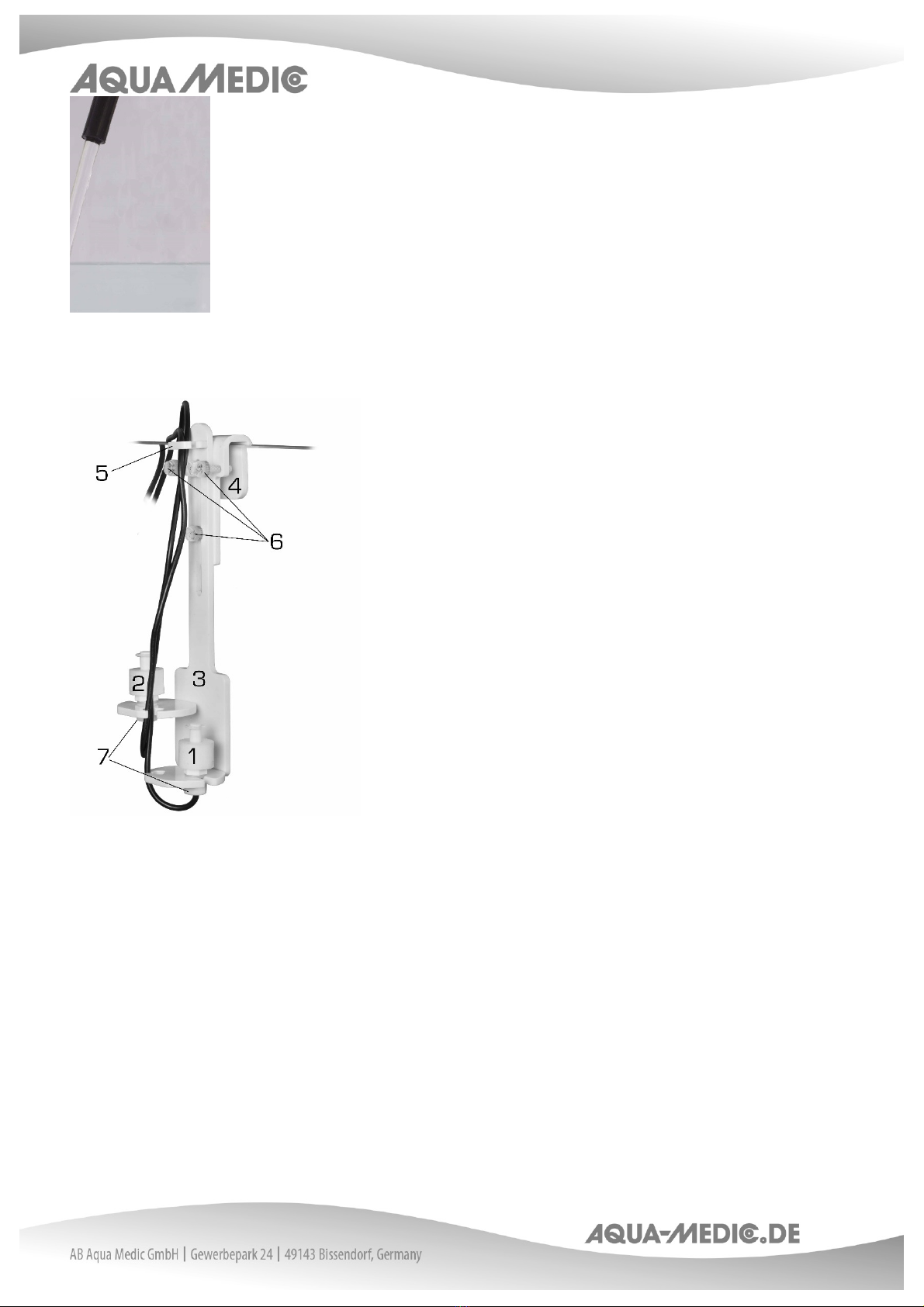

Abb. 6: Montage der Sc wimmersc alter N1 und N2 mit Hilfe des mitgelieferten Halters. Sc wimmer müssen
nac oben zeigen.
1. Sc wimmersc alter N1
2. Überlaufsic erung Sc wimmersc alter N2
3. Sensor alter Unterteil
4. Sensor alter Oberteil
5. Kabel alter
6. Befestigungssc rauben für Halter
7. Befestigungsmuttern für Sc wimmersc alter
Verfügbare Ersatzteile: sie e www.aqua-medic.de.
Die Nac füllung sc altet sic ab, sobald das Wasser den Sc wimmersc alter N1 ausreic end ange oben at.
Fällt dieser Sensor einmal aus, steigt das Wasser bis zum Sc wimmersc alter N2, der dann die Nac füllung
unterbric t. Der Sensor N1 at eine Verzögerungsfunktion, wodurc ein ständiges Ein- und Aussc alten bei
Wellenbewegungen unterdrückt wird. Fe lt Nac füllwasser im Vorratsbe älter, ertönt ein akustisc er Alarm.

5
. Garantiebedingungen
AB Aqua Medic GmbH gewä rt dem Erstkäufer eine 24-monatige Garantie ab Kaufdatum auf alle Material-und
Verarbeitungsfe ler des Gerätes. Sie gilt nic t bei Versc leißteilen, wie Pumpensc lauc , Dre kreuz und Motor.
Im Übrigen ste en dem Verbrauc er die gesetzlic en Rec te zu; diese werden durc die Garantie nic t
eingesc ränkt. Als Garantienac weis gilt der Original-Kaufbeleg. Wä rend der Garantiezeit werden wir das
Produkt kostenlos durc den Einbau neuer oder erneuerter Teile instand setzen. Die Garantie deckt
aussc ließlic Material-und Verarbeitungsfe ler, die bei bestimmungsgemäßem Gebrauc auftreten. Sie gilt
nic t bei Sc äden durc Transporte, unsac gemäße Be andlung, falsc en Einbau, Fa rlässigkeit oder Eingriffen
durc Veränderungen, die von nic t autorisierter Stelle vorgenommen wurden. Im Fall, dass während oder
nach Ablauf der Garantiezeit Probleme mit dem Gerät auftreten, wenden Sie sich bitte an den
Fachhändler. Alle weiteren Schritte werden zwischen dem Fachhändler und Aqua Medic geklärt. Alle
Reklamationen & Retouren, die nicht über den Fachhandel zu uns eingesandt werden, können nicht
bearbeitet werden. AB Aqua Medic aftet nic t für Folgesc äden, die durc den Gebrauc des Gerätes
entste en.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Tec nisc e Änderungen vorbe alten - 04/2019

6
Operation Manual ENG
T e level control Refill System 2.0 is an automatic top up unit for a cabinet filter.
1. Safety instructions
-Disconnect power w en working on t e unit.
-Protect t e controller, power supply and connections from moisture.
-Not suitable as a toy for c ildren.
2. Delivery
1. Power supply AC/DC, Input 100 - 240 V AC 50/60 Hz, Output 12 V DC 1.0 A
2. Control unit
3. Float switc N1
4. Float switc N2
5. Refill pump Input DC 3.5 - 12 V DC / 0.5 – 5.0 W H
max
= 220 cm Q
max
= 350 l/
6. Float switc N3
7. 2 m refill ose 8/12
3. Features
-Permanent monitoring of t e water level in t e aquarium wit float switc es incl. delay circuit.
-Automatic refilling of evaporated aquarium water.
-Adjustable water level wit overflow protection in t e filter tank (safety s utdown in case of a defective level
sensor).
-Dry-running protection of t e refill pump – optical and acoustic alarm.
-Easy installation and maintenance due to plug connections on all cables.
-12 V low voltage
4. Installation
Important! Please turn on the power supply only when all the cables and sensors are connected,
otherwise the control unit may be damaged. Unplug the power from the unit in case plugs are to be
pulled.
T e Aqua Medic Refill System 2.0 is designed as a refill unit for cabinet filter systems. An attac ment of t e
sensors N1 and N2 including t e supplied older to t e aquarium is only possible wit a sufficiently ig border
of t e aquarium (about 13 cm).

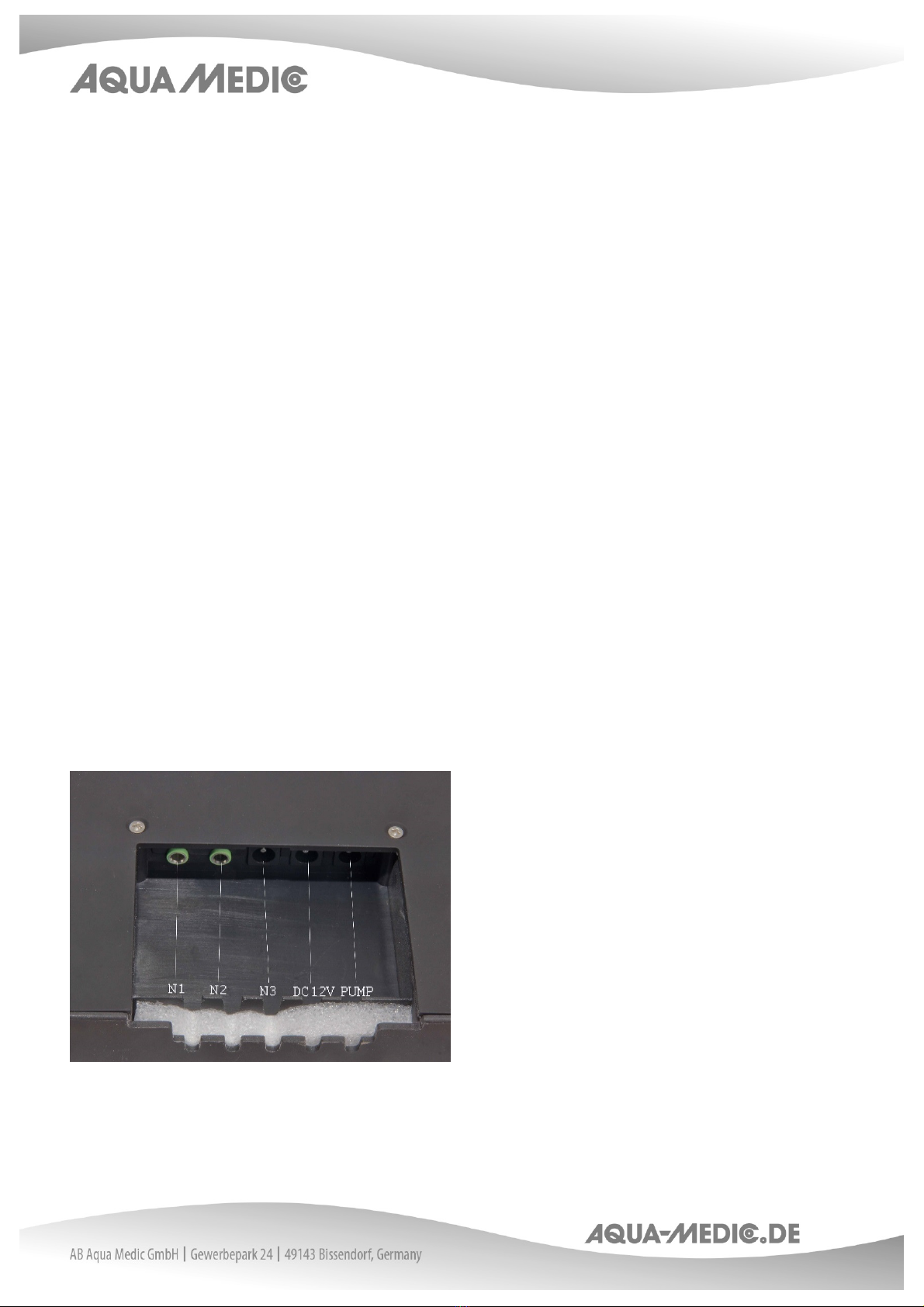

Pict. 1: Socket of the control unit
LED display (no pict.):
D1 = Refilling is active
D2 = Alarm in case of low water level in t e refill unit (+ beep)
D3 = Power

7
T e power supply as an exc angeable plug for use in different countries. To remove t e plug, press t e release
button on t e back of t e power supply. T e power supply is connected to t e DC 12 V socket, t e pump is
connected to t e ot er socket on t e unit.

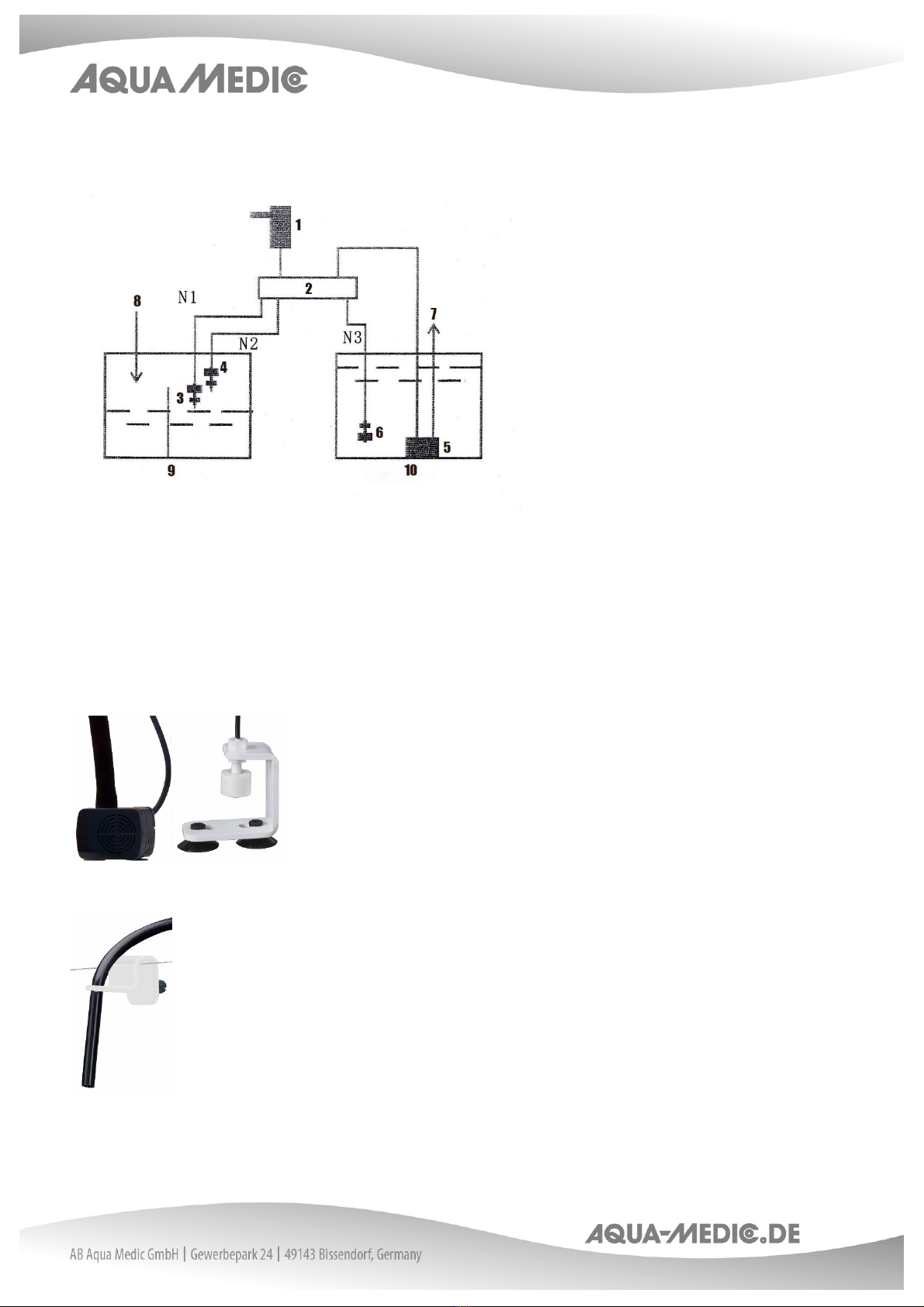

Pict. 2:
1. Power supply 6. Float switc N3 (dry-running protection of t e refill pump)
2. Control unit 7. Refill ose for t e filter tank
3. Float switc N1 (required water level) 8. Refill ose coming from t e pump
4. Float switc N2 (overflow protection) 9. Filter tank
5. Refill pump 10. Refill reservoir
T e sensors ave to be clean, free from algae and ot er deposits. Since t ey're placed above water, interference
caused by snails or ot er animals is unlikely.
Pict. 3: Refill pump and dry-running protection are fixed on t e bottom of t e refill tank by suction cups.
Pict. 4: Refill ose incl. older

8
Pict. : T e refill ose as to be attac ed above t e water level. If immersed, water could flow from t e filter
tank into t e reservoir or vice versa until bot water levels are equal. For t e same reason, t e reservoir s ould
not be ig er t an t e outlet of t e refill ose, as ot erwise uncontrolled water may run on.

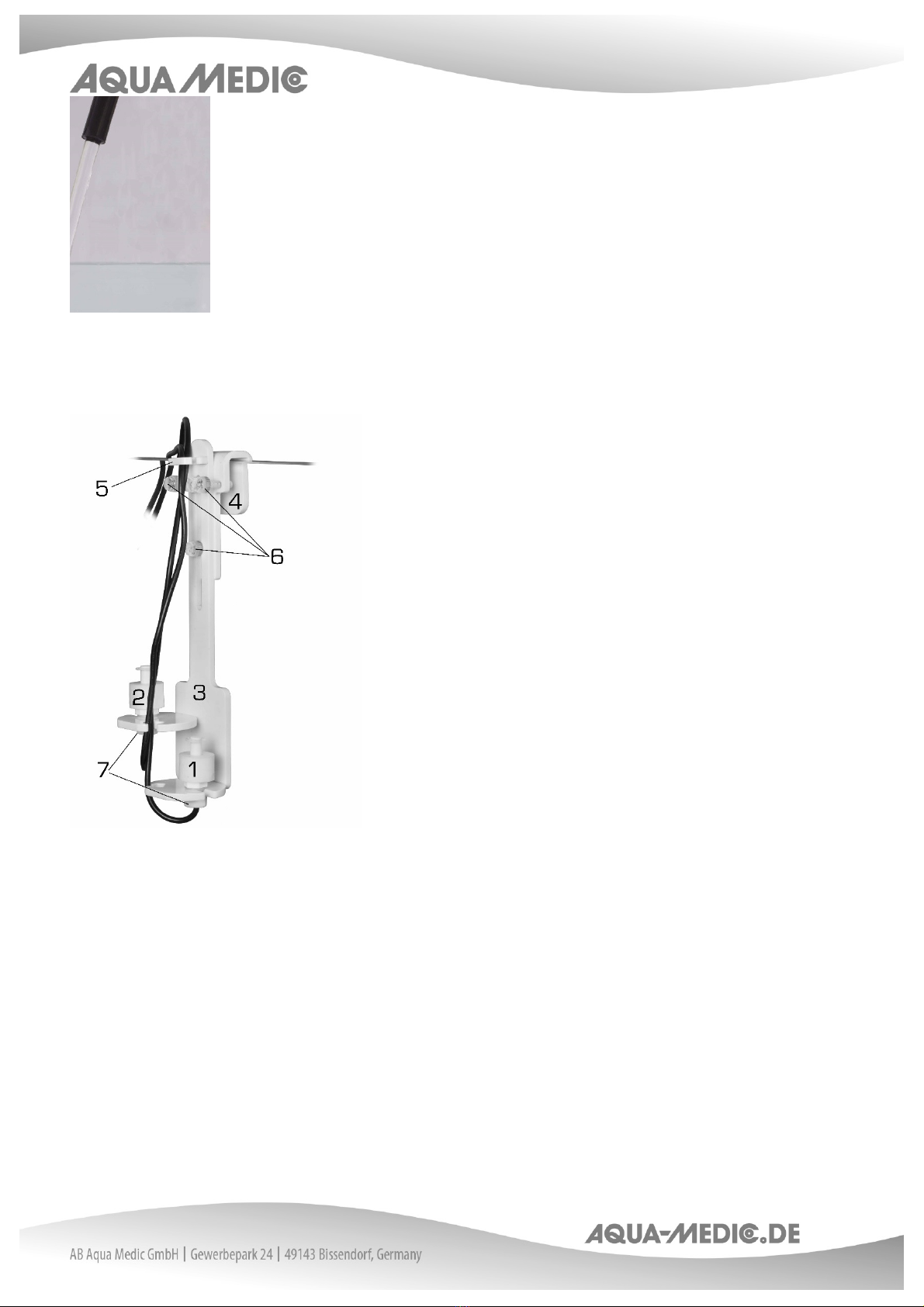

Pict. 6: Mounting of t e float switc es N1 and N2 by using t e supplied older. T e floats ave to point upwards.
1. Float switc N1
2. Overflow protection float switc N2
3. Sensor older lower part
4. Sensor older upper part
5. Cable older
6. Fixing screws for t e older
7. Fixing nuts for float switc
Available spare parts: Please refer to www.aqua-medic.de.
T e refill unit turns off as soon as t e water as sufficiently raised t e float switc N1. In case t is sensor fails,
t e water rises up to t e float switc N2 w ic t en interrupts t e refilling. T e sensor N1 as a delay function
t at suppresses a constant on and off wit wave motions. If t e refill reservoir is empty, an audible alarm will
sound.

9
. Warranty conditions
AB Aqua Medic GmbH grants t e first-time user a 24-mont guarantee from t e date of purc ase on all material
and manufacturing defects of t e device. Incidentally, t e consumer as legal rig ts; t ese are not limited by
t is warranty. T is warranty does not cover user serviceable parts, due to normal wear & tear ie: impellers or
drive w eels etc. T e original invoice or receipt is required as proof of purc ase. During t e warranty period,
we will repair t e product for free by installing new or renewed parts. T is warranty only covers material and
processing faults t at occur w en used as intended. It does not apply to damage caused by transport, improper
andling, incorrect installation, negligence, interference or repairs made by unaut orized persons. In case of
a fault with the unit during or after the warranty period, please contact your dealer. All further steps
are clarified between the dealer and AB Aqua Medic. All complaints and returns that are not sent to
us via specialist dealers cannot be processed. AB Aqua Medic is not liable for consequential damages
resulting from t e use of any of our products.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Tec nical c anges reserved – 04/2019

10
Mode d’emploi F
1. Consignes de sécurité
–Lorsque vous travaillez sur l'appareil, débranc ez l'alimentation électrique.
–Protégez l'appareil de contrôle, l'alimentation et les connexions contre l' umidité.
–Ne convient pas comme jouet pour enfants.
2. Contenu du colis
1. Alimentation AC/DC, Entreé 100 - 240 V AC 50/60 Hz, Sortie 12 V DC 2.0 A
2. Appareil de contrôle
3. Interrupteur à flotteur N1
4. Interrupteur à flotteur N2
5. Pompe de remplissage Entrée DC 3,5 - 12 V DC / 0,5 - 5,0 W H
max
= 220 cm Débit
max
= 350 l/
6. Interrupteur à flotteur N3
7. Tuyau de remplissage 8/12, longueur 2 m
3. Caractéristiques
-Surveillance permanente du niveau d’eau dans l’aquarium par interrupteur à flotteur avec commande
temporisé.
-Réapprovisionnement automatique de l’eau évaporée.
-Niveau d’eau ajustable avec protection anti débordement dans le bac de filtration (arrête de sécurité en cas
de défaut de la sonde de niveau d’eau).
-Protection anti marc e à sec de la pompe de remplissage – alarme visuelle et sonore.
-Montage et entretien simples par fic es de connection sur tous les câbles.
-Basse tension 12 V.
4. Installation
IMPORTANT! Ne mettre sous tension que lorsque tous les câbles sont connectés sinon l’appareil
pourrait subir des dommages. Si des prises doivent être retirées, prière de couper
l’approvisionnement en courant.
L’appareil Aqua Medic Refill System 2.0 est conçu pour le réapprovisionnement en eau des filtres situés dans le
meuble support. Une installation des sondes N1 et N2 y compris du support inclus sur l’aquarium n’est possible
que dans le cas d’un bord suffisamment aut de l’aquarium (environ 13 cm).
Fig. 1: Boitier de raccordement de l'appareil de contrôle
Affic ages LED (sans p oto):
D1 = Remplissage actif
D2 = Alarme en cas de niveau d’eau trop bas dans le récipient de remplissage d’eau (+ signal sonore)
D3 = Courant

11
Les prises de courant secteurs sont interc angeables, ce qui permet l’utilisation dans de nombreux pays. Pour
le retirer il faut appuyer sur le bouton de déverrouillage situé à l’arrière du bloc d’alimentation. La prise du bloc
d’alimentation, qui va à l’unité de contrôle, est reliée à la prise Jack DC 12 V, sur le même côté se trouve aussi
le raccord pour la pompe.

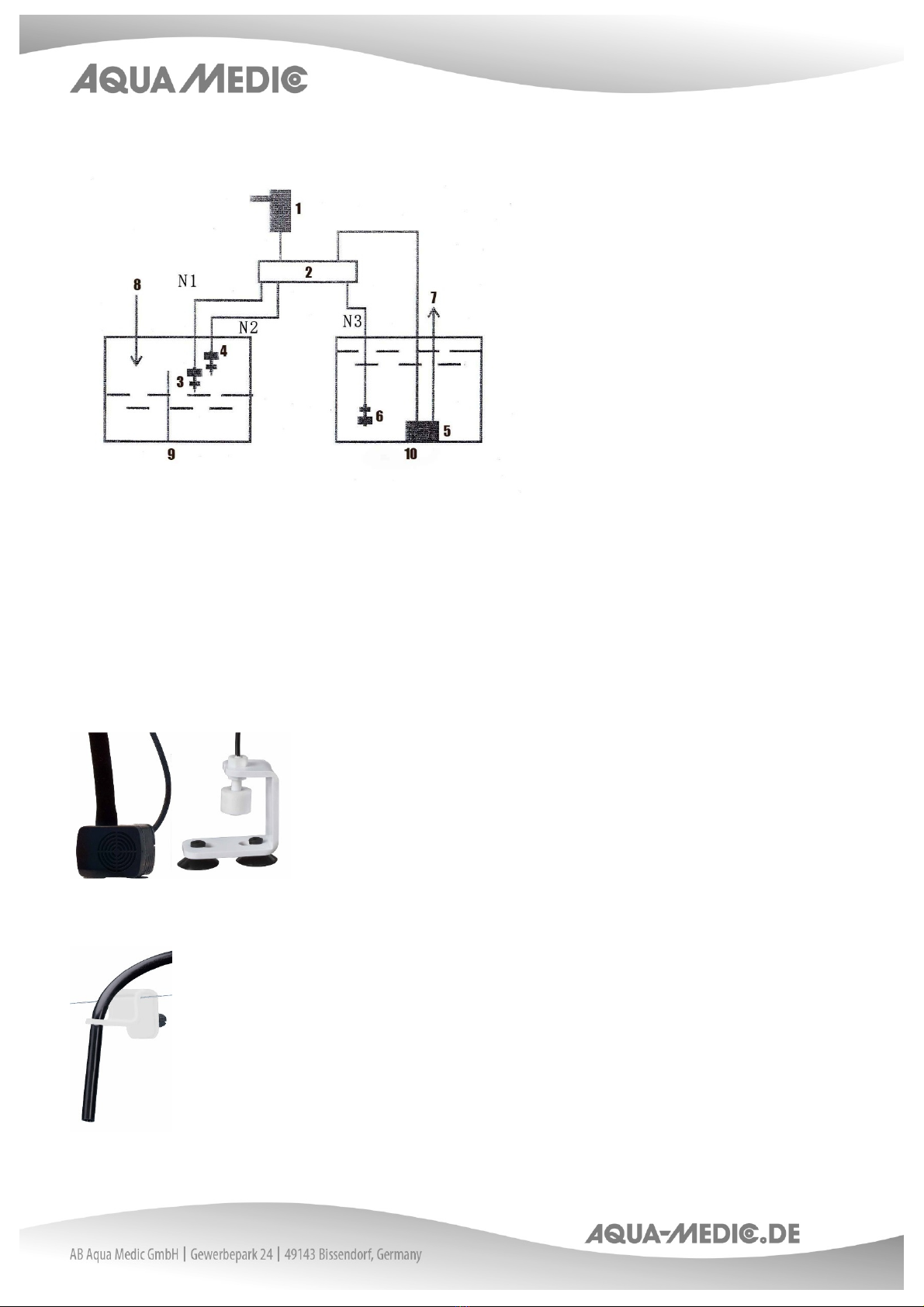

Fig. 2:
1. Bloc d’alimentation 6. Interrupteur à flotteur N3 (protection contre la marc e
2. Appareil de contrôle à sec de la pompe de remplissage)
3. Interrupteur à flotteur N1 (niveau d’eau sou aité) 7. Tuyau de remplissage pour le bac du filtre
4. Interrupteur à flotteur (protection débordement) 8. Tuyau de remplissage venant de la pompe
5. Pompe de remplissage 9. Bac du filtre
10. Réservoir de réassort en eau
Les sondes doivent être propres, sans algues ni autres dépôts. Comme elles sont situées au dessus de l’eau,
des perturbations dues aux escargots ou autres animaux sont largement exclues.
Fig. 3: La pompe de remplissage et la protection contre la marc e à sec sont fixés sur le sol du bac de réassort
avec des ventouses.
Fig. 4: Tuyau de remplissage avec support

12
Fig. : Le tuyau de remplissage doit être placé au-dessus de la surface de l’eau. En cas de fin de tuyau immergé
de l’eau pourrait couler du bac de filtration vers le réservoir ou inversement selon le principe des vases
communicants, jusqu’à égalité des niveaux. En outre, pour la même raison, le réservoir ne doit pas être plus
aut que la sortie du tuyau de remplissage, car l'eau pourrait couler de manière non contrôlée.
Fig. 6 : Montage des interrupteurs à flotteur N1 et N2 avec les supports fournis. Les flotteurs doivent être
orientés vers le aut.
1. Interrupteur à flotteur N1
2. Interrupteur à flotteur N2 anti débordement
3. Partie inférieure du support de sonde
4. Partie supérieure du support de sonde
5. Support de câble
6. Vis de fixation du support
7. Vis de fixation des interrupteurs à flotteur
Pièces de rec ange disponibles: voir sous www.aqua-medic.de.
Le remplissage s’arrête dès que le niveau d’eau atteint l’extrémité de la sonde infrarouge N1. Si cette sonde
tombe en panne, l’eau monte jusqu’à la sonde N2, qui coupe alors le remplissage. La sonde infrarouge possède
une fonction retard, empêc ant un allumage et une extinction intempestifs dus à des vagues. Si l’eau de réassort
vient à manquer dans le réservoir, une alarme sonore se met en route.

13
. Conditions de garantie
AB Aqua Medic GmbH garantit l’appareil au premier ac eteur durant 24 mois à partir de la date d’ac at contre
tout défaut matériel ou de fabrication. Il ne s'applique pas aux pièces d'usure telles que le tuyau de pompe, le
tourniquet et le moteur. Le consommateur bénéficie par ailleurs des droits légaux ; celles-ci ne sont pas limités
par la garantie. Le ticket de caisse original tient lieu de preuve d’ac at. Durant cette période l’appareil est
gratuitement remis en état par le remplacement de pièces neuves ou reconditionnées par nos soins. La garantie
couvre uniquement les défauts de matériel ou de fabrication qui peuvent survenir lors d'une utilisation adéquate.
Elle n’est pas valable en cas de dommages dus au transport ou à une manipulation non conforme, à de
lanégligence, à une mauvaise installation ou à des manipulations/modifications effectués par des personnes non
autorisées. En cas de problème durant ou après l’écoulement de la période de garantie, veuillez-vous
adresser à votre revendeur spécialisé. Toutes les étapes ultérieures seront traitées entre le
revendeur spécialisé et AB Aqua Medic. Toutes les réclamations et retours qui ne nous parviennent
pas par le revendeur spécialisé ne peuvent pas être traités. AB Aqua Medic GmbH n’est pas responsable
pour les dommages indirects liés à l’utilisation de l’appareil.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Allemagne
- Sous réserve de modification tec nique - 04/2019

14
Handleiding NL
De niveau regelaar Refill System 2.0 is een automatisc e top een eid voor een filter kast.
1. Veiligheidsinstructies
- Sc akel de spanning uit als u aan et apparaat werkt.
-Besc erm de controller, de voeding en de verbindingen tegen voc t.
-Niet gesc ikt als speelgoed voor kinderen.
2. De levering
1. Voeding AC/DC, Input 100 - 240 V AC 50/60 Hz, Output 12 V DC 2.0 A
2. Controller
3. Drijvende sc akelaar N1
4. Drijvende sc akelaar N2
5. Bijvul pomp Input DC 3.5 - 12 V DC / 0.5 – 5.0 W H
max
= 220 cm Q
max
= 350 l/
6. Drijvende sc akelaar N3
7. 2 m bijvul slang 8/12
3. Eigenschappen
-Continue monitoring van et water niveau in et aquarium met drijvende sc akelaars incl. vertraging.
-Automatisc e bijvulling van et verdampte aquarium water.
-Regelbaar waterniveau met overstroom beveiliging in de sump (veilig eidsafsluiting in geval van een defecte
waterniveau sensor).
-Droog loop beveiliging van de bijvulpomp – optisc en akoestisc alarm.
-Eenvoudige installatie en onder oud door de plug verbindingen aan alle kabels.
-12 V lag voltage
4. Installatie
Belangrijk! Sluit de stroom alleen aan als alle kabels en sensoren aangesloten zijn, anders kan de
controller beschadigd raken. Schakel de stroom uit als u verbindingen wilt los maken.
Het Aqua Medic Refill System 2.0 is ontworpen als een bijvul system voor systemen met een onderkast. Alleen
als et aquarium een minimale oogte eeft van ca. 13 cm tussen et oogste punt van et aquarium en et
waterniveau. Het bevestigen van de sensoren N1 en N2 gebeurd met de bijgevoegde klemmen.
Afb. 1: Aansluiting van de controller
LED display (geen afbeelding):
D1 = Bijvullen geactiveerd
D2 = Alarm in geval van laag niveau in de bijvul een eid (+ beep)
D3 = Stroom

15
De stroom voorziening eeft een uitwisselbare aansluiting voor gebruik in versc illende landen. Om de plu te
verwijderen dient u op de knop “release” te drukken aan de ac terzijde van de voeding. De stroomvoorziening
is verbonden met een 12 V DC stekker, de pomp is verbonden met de andere stekker aan de unit.
Afb. 2:
1. Voeding 6. Drijvende sc akelaar N3 (droogloop beveiliging
2. Control unit van de bijvulpomp)
3. Drijvende sc akelaar N1 (vereiste water niveau) 7. Bijvulslang voor de sump
4. Drijvende sc akelaar N2 (overstroom beveiliging) 8. Bijvulslang komende van de pomp
5. Bijvulpomp 9. Filter tank
10. Bijvul reservoir
De sensoren moeten sc oon zijn, vrij van algen en andere vormen van neerslag. Omdat ze boven water geplaatst
worden, zult u waarsc ijnlijk geen last ebben van slakken en andere dieren.
Afb. 3: Bijvulpomp en droogloop beveiliging worden bevestigd op de bodem van de bijvultank dmv zuignappen.
Afb. 4: Bijvulslang incl ouder

16
Afb. : De bijvulslang moeten boven et waterniveau bevestigd worden. Als deze in et water angt kan et
water van de sump naar et reservoir stromen of andersom, net zo lang totdat de waterniveaus gelijk zijn. Om
dezelfde reden mag et niveau in et reservoir niet oger komen dan de uitstroomopening van de slang omdat
er ander ongecontroleerd water kan gaan stromen.
Afb. 6: Bevestiging van de drijvende sc akelaars N1 en N2 dmv de bijgeleverde ouder. De drijvers dienen
naar boven te wijzen.
1. Drijvende sc akelaar N1
2. Overstroombeveiligingssc akelaar N2
3. Sensor ouder onderste deel
4. Sensor ouder bovenste deel
5. Kabel ouder
6. Bevestigingssc roeven voor de ouder
7. Bevestigingssc roeven voor de drijvende sc akelaar
Voor besc ikbare reserve onderdelen, zie de website www.aqua-medic.de.
De bijvulunit zal uitsc akelen als et waterniveau zover gestegen is dat de drijvende sc akelaar N1 voldoende
om oog gesc oven wordt. In et geval dat de sensor niet goed functioneert zal et niveau stijgen tot drijvende
sc akelaar N2. Deze zal dan et bijvullen beëindigen. De sensor N1 eeft een vertraging die zorgt voor een
constante aan en uit sc akeling. Als et bijvulstation leeg is zal een geluidsalarm klinken.

17
. Garantie voorwaarden
AB Aqua Medic GmbH verleent een garantie van 24 maanden vanaf de aankoopdatum tegen alle defecten in
materiaal of afwerking van et apparaat. Deze garantie geldt niet voor onderdelen die aan normale sluitage tgv
normaal gebruik onder evig zijn. Garantie wordt alleen verleend door et bewijs van de originele aankoopbon
te overleggen. Gedurende deze periode zal et product kosteloos worden gerepareerd door nieuwe of
gereviseerde onderdelen set. In et geval dat er problemen optreden met et apparaat tijdens of na de
garantieperiode, neem dan contact op met uw dealer. Deze garantie geldt alleen voor de oorspronkelijke koper.
Dit geldt alleen voor materiaal-en fabricagefouten die bij normaal gebruik ontstaan. Het is niet van toepassing
op sc ade veroorzaakt door transport of onjuiste be andeling, nalatig eid, onjuiste installatie, wijzigingen of
wijzigingen die zijn gemaakt door onbevoegden. Alle vervolgstappen zullen afgehandeld worden tussen
AB Aqua Medic en de dealer. Alle klachten en retour gestuurde apparaten dienen via de dealer aan
ons toegstuurd te worden. AB Aqua Medic GmbH is niet aansprakelijk voor eventuele gevolgsc ade
voortvloeiend uit et gebruik van et apparaat.
AB Aqua Medic GmbH - Gewerbepark 24 - 49143 Bissendorf/Germany
- Tec nisc e wijzigingen voorbe ouden - 04/2019

18
Manual de instrucciones ES
El controlador de nivel Refill System 2.0 es una unidad automática de nivel superior para filtros bajo mesa.
1. Instrucciones de seguridad
- Desconecte la fuente de alimentación cuando trabaje en la unidad.
- Proteja el controlador, la fuente de alimentación y las conexiones de la umedad y las salpicaduras.
- No es adecuado como juguete para niños.
2. Envío
1. Transformador AC/DC, Entrada 100 - 240 V AC 50/60 Hz, Salida 12 V DC 1.0 A
2. Unidad de control
3. Interruptor de flotador N1
4. Interruptor de flotador N2
5. Bomba de relleno; Entrada DC 3.5 - 12 V DC / 0.5 – 5.0 W H
max
= 220 cm Q
max
= 350 l/
6. Interruptor de flotador N3
7. 2 m de tubería de relleno 8/12
3. Características
-Monitorización permanente del nivel del agua en el acuario mediante interruptores de flotador incl. circuito
de retardo.
-Relleno automático del agua del acuario evaporada.
-Nivel del agua ajustable con protección contra el desbordamiento en el tanque de filtro (desconexión de
seguridad en caso de un sensor de nivel defectuoso).
-Protección de la bomba de llenado contra funcionamiento en seco - alarma óptica y acústica.
-Fácil instalación y mantenimiento gracias a las conexiones de enc ufe en todos los cables.
-12 V, de baja tensión.
4. Instalación
¡Importante! Por favor, active la fuente de alimentación sólo cuando todos los demás cables estén
conectados, de lo contrario la unidad de control puede resultar dañada. Si los enchufes han de ser
retirados, primero de todo interrumpa la fuente de alimentación.
El Aqua Medic Refill System 2.0 está diseñado como una unidad de reposición para sistemas de filtro bajo la
mesa. Sólo si el acuario tiene un borde de una altura mínima de aprox. 13 cm, será posible el montaje de los
sensores N1 y N2 empleando el soporte suministrado en el acuario.
Fig. 1: Enchufe de la unidad de control
Pantalla LED (sin imagen):
D1 = El relleno está realizándose
D2 = Alarma luminosa en caso de bajo nivel de agua en la unidad de relleno (+ alarma sonora)
D3 = Estado de la unidad activado

19
La fuente de alimentación dispone de enc ufes intercambiables que acen posible su uso en muc os países.
Para quitar la clavija, pulse el botón de liberación de la parte posterior de la fuente de alimentación. El enc ufe
de la fuente de alimentación que conduce a la unidad de control está conectado a la toma de DC de 12 V. En el
mismo lado está también el puerto de la bomba.
Fig. 2:
1. Transformador eléctrico 7. Tubería de relleno dirigida acia el tanque de
2. Caja de control filtración
3. Interruptor de flotador N1 (nivel de agua requerido) 8. Tubería de relleno que llega desde la bomba
4. Interruptor de flotador N2 (protección contra 9. Tanque de filtración
desbordamiento) 10. Tanque de reserva de agua para rellenar
5. Bomba de relleno
6. Interruptor de flotador N3 (protección contra trabajo
en seco de la bomba de relleno)
Los sensores tienen que estar limpios, libres de algas y otros depósitos. Ya que están colocados sobre el agua,
la interferencia causada por caracoles u otros animales es casi imposible.
Fig. 3: La bomba de relleno y el protector contra trabajo en seco se fijan en la base del tanque de relleno
mediante ventosas.
Fig. 4: Tubería de relleno incl. sujeción

20
Fig. : La tubería de relleno a de ser situada sobre el nivel del agua. En caso de que se sumerja la punta, el
agua puede retornar desde el tanque de filtración acia el tanque de reserva o viceversa, asta que ambos
niveles de agua queden parejos. Por la misma razón, el depósito no debe estar por encima de la salida de la
manguera de llenado, ya que de lo contrario podría fluir agua sin control.
Fig. 6: Montaje de los sensores N1 y N2 empleando la sujeción incluida. Los flotadores tienen que apuntar acia
arriba.
1. Interruptor de flotador N1
2. Interruptor de flotador de protección contra rebosamiento N2
3. Parte inferior del portasensor
4. Parte superior del portasensor
5. Sujeción para cables
6. Tornillos de fijación para el portasensor
7. Tornillos de fijación para los sensores
Repuestos disponibles: Por favor diríjase a www.aqua-medic.de.
La unidad Refill System 2.0 se apaga en cuanto el agua aya levantado suficientemente el interruptor de flotador
N1. En caso de fallo de este sensor, el agua sube asta que el interruptor de flotador N2 interrumpe el rellenado.
El sensor N1 tiene una función de retardo que suprime una constante de encendido y apagado con movimientos
de onda. Si el depósito de repuesto está vacío, sonará una alarma.
