DE

3
DE
Hinweise ........................................................ 4
Bedeutung der Symbole ..............................................4
Allgemeine Systemvoraussetzungen .............................. 5
eCLIQ®Connect Schlüssel ............................................5
CLIQ®Connect App...................................................5
CLIQ®Web Manager..................................................5
CLIQ®Go.............................................................5
Bluetooth-Schnittstelle........................................... 6
Aktivieren ............................................................6
Design-2 / Design-3...................................................6
Bluetooth-Schlüssel in der App registrieren . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Registrierung des Bluetooth-Schlüssels in der App aufheben ..........7
Design-2 – Aktivieren............................................. 8
Design-2 – Batteriewechsel ....................................... 9
Design-3 – Aktivieren............................................10
Design-3 – Batteriewechsel ......................................11
Design-2 und -3 – Signalisierung .................................12
Design-3 – Signalisierung/ Bedienung.............................13
Betriebsarten ...................................................14
Remote Update .....................................................14
Online Open (nur CLIQ®Web Manager)..............................14
Technische Daten ...............................................15
Technische Daten....................................................15
Gewährleistung .....................................................15
CE-Kennzeichnung ..................................................15
Entsorgung .....................................................16
Problem, Ursache, Lösung .......................................17
Inhaltsverzeichnis

4DE Hinweise
Hinweise
Bedeutung der Symbole
DGefahr!
Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer
Verletzung.
!Warnung!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schweren
Verletzungen führen.
!Vorsicht!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.
AAchtung!
Hinweis: Nichtbeachtung kann zu Materialschäden führen und die
Funktion des Produkts beeinträchtigen.
IHinweis!
Hinweis: Ergänzende Informationen zur Bedienung des Produkts.
Den Schlüssel vor Schmutz und Nässe schützen.
Bei Nässe den Schlüssel nur trockenwischen.

5
DE
Allgemeine Systemvoraussetzungen
Allgemeine Systemvoraussetzungen
eCLIQ®Connect besteht aus dem eCLIQ®Connect Schlüssel und der
CLIQ® Connect App.
eCLIQ®Connect Schlüssel
Die Funk-Schnittstelle des eCLIQ®Connect Schlüssel unterstützt Blue-
tooth®4.1 oder jünger. Es wird die Betriebsart Bluetooth Low Energy
(BLE) verwendet. Die Reichweite beträgt, je nach Mobilgerät (Smart-
phone, iPhone, iPad) und örtlichen Bedingungen 1 bis 10 Meter.
CLIQ®Connect App
Die CLIQ®Connect App muss auf einem Mobilgerät, zum Beispiel Smart-
phone, installiert werden. Das Mobilgerät benötigt einen Internetzugang
über Wi-Fi®oder Mobilfunk.
Mobile Endgeräte mit Android™ Es werden mobile Endgeräte ab
Android™ 5.0 unterstützt.
Laden Sie die CLIQ® Connect App aus
dem Google Play™ Store.
Mobile Endgeräte mit iOS™ Es werden mobile Endgeräte ab
iOS®9.0 unterstützt.
Laden Sie die CLIQ® Connect App aus
dem App Store®.
Wir empfehlen die CLIQ® Connect App regelmäßig zu aktualisieren.
CLIQ®Web Manager
Im CLIQ®Web Manager muss die Remote-Funktion aktiviert sein, um den
eCLIQ®Connect Schlüssel zu benutzen.
CLIQ®Go
Im CLIQ®Go Systeme sind bereits für die Verwendung von Connect
Schlüsseln ausgelegt.

6DE Bluetooth-Schnittstelle
Aktivieren
Der eCLIQ®Connect Schlüssel verfügt über einen Schalter (Lagesensor
oder Taster), mit dem die Funk-Schnittstelle bei Bedarf eingeschaltet
werden kann.
Das hat folgende Vorteile:
∙ Der Bluetooth-Schlüssel ist als Funkschlüssel für die Umgebung meis-
tens nicht sichtbar und
∙ der Energieverbrauch ist deutlich reduziert.
Design-2 / Design-3
Design-2
Schlüssel mit Lagesensor
Design-3
Schlüssel mit Taster
Design-2 – Lagesensor
Die Funk-Schnittstelle des Schlüssels wird über einen Lagesensor
aktiviert.
Design-3 – Taster
Die Funk-Schnittstelle des Schlüssels wird über einen Taster aktiviert.
Bluetooth-Schnittstelle

7
DE
Bluetooth-Schnittstelle
IHinweis!
Den Funkschlüssel sicher ausschalten: In Bereichen, in denen Blue-
tooth®und Wi-Fi®nicht zugelassen sind, muss der Bluetooth-Schlüssel
ausgeschaltet werden.
∙ Design 2: Entnehmen Sie die Batterie, um den Bluetooth-Schlüssel
abzuschalten.
∙ Design 3: Flugmodus einschalten
(„Design-3 – Signalisierung/Bedienung“, Seite13)
Bluetooth-Schlüssel in der App registrieren
Das Mobilgerät, zum Beispiel Smartphone und der eCLIQ®Connect Schlüs-
sel müssen über Bluetooth®in der CLIQ® Connect App registriert werden,
damit Daten übertragen werden können (separate Anleitung bei der App
befolgen):
Es können mehrere Bluetooth-Schlüssel mit einem Mobilgerät verbun-
den werden.
Die Bluetooth-Schnittstelle muss aktiviert werden („Aktivieren“, Seite 6).
Registrierung des Bluetooth-Schlüssels in der App
aufheben
Das Trennen des Mobilgerätes und des eCLIQ®Connect Schlüssel erfolgt
softwareseitig in der CLIQ® Connect App.

8DE Design-2 – Aktivieren
Falls beim Einstecken in den Zylinder die Gültigkeit des Bluetooth-Schlüs-
sels abgelaufen ist, wird die Bluetooth-Schnittstelle automatisch aktiviert.
Die Bluetooth-Schnittstelle kann aber auch manuell aktiviert werden

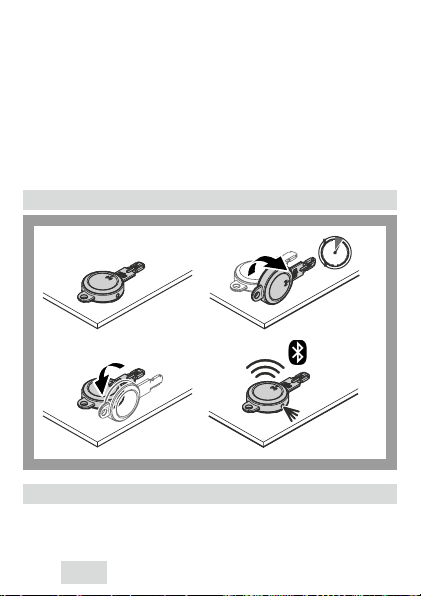

(Abbildung)
Bluetooth-Schnittstelle aktivieren
2
34
2-5 s
30 s
1
1 x kurz grün
1 x kurz Piep
Bluetooth Schnittstelle stoppen
Die Bluetooth-Verbindung schaltet sich nach 30 Sekunden aus
∙ wenn kein Mobilgerät zum Verbinden gefunden wird oder
∙ wenn keine Daten übertragen werden.
Design-2 – Aktivieren

9
DE
Design-2 – Batteriewechsel
Die mitgelieferte Batterie hält für 10.000 Schließungen in circa einem
Jahr und für circa 1.000 Bluetooth®-Verbindungen.
Batterie wechseln
CR2032
CR2032
2. 3.
1.
4. 5.
(Hinweis zur
„Entsorgung“, Seite16)
Batterietyp: CR2032
Design-2 – Batteriewechsel

10 DE Design-3 – Aktivieren
Falls beim Einstecken in den Zylinder die Gültigkeit des Bluetooth-Schlüs-
sels abgelaufen ist, wird die Bluetooth-Schnittstelle automatisch aktiviert.
Die Bluetooth-Schnittstelle kann aber auch manuell aktiviert werden
(Abbildung)
Bluetooth-Schnittstelle aktivieren
2
30 s
1
1 x kurz blau alle 2s
1 x kurz Piep
Bluetooth Schnittstelle stoppen
Die Bluetooth-Verbindung schaltet sich nach 30 Sekunden aus
∙ wenn kein Mobilgerät zum Verbinden gefunden wird oder
∙ wenn keine Daten übertragen werden.
Design-3 – Aktivieren

11
DE
Design-3 – Batteriewechsel
Die mitgelieferte Batterie hält für 20.000 Schließungen in circa zwei Jah-
ren und für circa 2.000 Bluetooth®-Verbindungen.
Batterie wechseln
1.
4.
2.
3.
5.
6.
90°
90°
(Hinweis zur
„Entsorgung“, Seite16)
Batterietyp:
CR2450
Design-3 – Batteriewechsel

12 DE Design-2 und -3 – Signalisierung
Der Bluetooth-Schlüssel sendet Signale, sobald er im Zylinder steckt.
Bemerkung Signalisierung (rot / grün)
Akustisch Optisch
Normalzustand – –
Batterie fast leer
Batterie wechseln
3 x lang 3 x lang grün
Schließberechtigung OK 1 x kurz 1 x kurz grün
Keine Schließberechtigung 3 x kurz 3 x kurz rot
Keine Schließberech-
tigung, da Schlüssel
gegenwärtig außerhalb
der Zeitzone
3 x kurz 3 x kurz
rot – grün – rot
Bluetooth-Schnittstelle ist
aktiviert
1 x kurz 1 x kurz grün
Aktualisierung der
Zylinder-Berechtigung
(nur relevant bei
CLIQ®GO-Anlagen)
1 x kurz,
1 x lang
1 x kurz grün,
1 x lang grün
Design-2 und -3 – Signalisierung

13
DE
Design-3 – Signalisierung/Bedienung
Funktion / Zustand Signalisierung (blau)
Akustisch Optisch
1 Start / Aktivierung 1 x kurz 1 x kurz blau
2 wenn aktiv – Update – 1 x kurz blau
alle 2 Sekunden
3 Deaktiviert/ Flugmodus – 1 x kurz blau
Aktivierung
wenn deaktiviert Taster kurz drücken 1
wenn aktiv (Zustand 1 )Taster kurz drücken 2
Flugmodus einschalten
wenn aktiv (Zustand 1 )Taster 5 Sekunden drücken 3
Flugmodus ausschalten
wenn in Flugmodus Taster 5 Sekunden drücken 1
wenn aktiv (Zustand 1 )Taster 5 Sekunden drücken 2
Schlüssel und Zylinder verwenden
Schlüssel in Zylinder wurde eingesteckt 1
Schlüssel in Zylinder (Zustand 1 )unberechtigter Schlüssel 2
Schlüssel programmieren
Schlüssel in Programmiergerät wurde eingesteckt –
Design-3 – Signalisierung/Bedienung

14 DE Betriebsarten
Remote Update
In der Betriebsart Remote Update werden Listen im eCLIQ®Connect Schlüs-
sel und die Zeitfunktionen aktualisiert.
Beim Schließen an der Tür wird keine Verbindung zum Mobilgerät
benötigt.
Online Open (nur CLIQ®Web Manager)
In der Betriebsart Online Open wird beim Einstecken des eCLIQ®Connect
Schlüssels in einen Online Open Zylinder automatisch über ein Mobilgerät
eine Verbindung zum Remote-Server hergestellte.
Dazu benötigt das Mobilgerät eine aktive CLIQ®Connect App und eine
Internetverbindung.
Online Open betreffende Änderungen durch den Administrator der
Schließanlage sind dadurch sofort wirksam.
Die Freigabe des Online Open Zylinders erfolgt zeitlich verzögert und
wird optisch und akustisch am eCLIQ®Connect Schlüssel und in der CLIQ®
Connect App angezeigt.
Betriebsarten

15
DE
Technische Daten
Technische Daten
Eigenschaft Wert
Reichweite Bluetooth®1m bis 10 m
Betriebstemperatur 0°C – 70 °C
Sendefrequenz 2402 – 2480MHz
Maximale Sendeleistung 0,5mW
Gewährleistung
Es gelten die gesetzlichen Gewährleistungsfristen und die Verkaufs- und
Lieferbedingungen der ASSA ABLOY Sicherheitstechnik GmbH.
CE-Kennzeichnung
CM
ASSA ABLOY
Sicherheitstechnik GmbH
Attilastraße 61 – 67
12105 Berlin
DEUTSCHLAND
Hiermit erklärt die ASSA ABLOY Sicherheitstechnik
GmbH, dass der Funkgerätetyp Bluetooth-Schlüssel
der Richtlinie 2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist
unter folgender Internetadresse verfügbar:
https://www.assaabloyopeningsolutions.de
Technische Daten

16 DE Entsorgung
Verpackungsmaterialien müssen der Wiederverwendung zugeführt
werden.
M
WEEE-Reg.-Nr. DE 69404980
Das Produkt ist nach dem Gebrauch als Elektronikschrott ord-
nungsgemäß zu entsorgen und zur stofflichen Wiederverwen-
dung einer örtlichen Sammelstelle kostenlos zuzuführen.
AAchtung!
Hinweis nach dem Batteriegesetz (BattG): Das Produkt enthält
Batterien. Altbatterien gehören nicht in den Hausmüll und können an
jeder örtlichen Sammelstelle kostenlos zurück gegeben werden. Sie sind
zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet.
Sie können gebrauchte Batterien (unentgeltlich) auch bei uns abgeben.
Senden Sie die Batterien ausreichend frankiert an:
ASSA ABLOY Sicherheitstechnik GmbH
Attilastraße 61 – 67
12105 Berlin
Entsorgung

17
DE
Problem, Ursache, Lösung
Problem Ursache Lösung
Datenübertragung
funktioniert nicht.
Manche Android™-
Mobilgeräte
unterstützen die
gleichzeitige Nutzung
von Bluetooth®und
Wi-Fi®nicht.
Verwenden Sie für den
Internetzugang das
Mobilfunknetz.
Schlüssel wird nicht
zur Bluetooth-Verbin-
dung mit der CLIQ®
Connect App angezeigt.
Schlüssel ist bereits
mit einem anderen
Gerät in der Nähe
verbunden.
Trennen Sie die
Bluetooth-Verbindung
zum anderen Gerät.
Standorterkennung
des Mobilgerätes ist
deaktiviert
Bitte aktivieren Sie die
Standorterkennung
Bluetooth-Aktivierung
funktioniert nicht.
Das Zeitfenster von
2 – 5 Sekunden wurde
nicht eingehalten
oder der Schlüssel
wurde nicht gerade
positioniert.
Wiederholen Sie die
Aktivierung
(„Design-2 – Aktiviee-
ren“, Seite 8).
Bluetooth ist bereits
aktiv.
Überprüfen Sie den
Status am Mobilgerät,
die Anzeige kann
verzögert erfolgen.
Problem, Ursache, Lösung

18 EN
Read this manual thoroughly before use and keep it in a safe place for
later reference. The manual contains important information about
the product, particularly for the intended use, safety, installation, use,
maintenance and disposal.
Hand the manual over to the user after installation and pass the manual
on to the purchaser together with the product if the product is sold.
Note on third-party products and services
∙ Android™ and Google Play™ are trademarks of Google Inc.
∙ iPhone®, iPad®and App Store®are trademarks of Apple Inc.
∙ IOS®is a registered trademark of CISCO.
∙ Wi-Fi®is a registered trademark of the Wi-Fi Alliance.
∙ Bluetooth®is a registered trademark of Bluetooth SIG, Inc.
Publisher
ASSA ABLOY Sicherheitstechnik GmbH
Attilastraße 61 – 67
12105 Berlin
GERMANY
Telephone: +49 (0)30 / 8106-0
Email: [e-mail]
Internet: www.assaabloyopeningsolutions.de
Document number, date
PB00099 00027 WEB 0C 03.2021
Copyright
©2021, ASSA ABLOY Sicherheitstechnik GmbH
This document and all its parts are copyrighted. Any use or changes out-
side the strict limits of the copyright are prohibited and liable to prosecu-
tion unless prior consent has been obtained from
ASSA ABLOY Sicherheitstechnik GmbH.
This particularly applies to any copying, translations, microforms, or stor-
ing and processing in electronic systems.
EN

19
EN
Table of contents
Notes ..........................................................20
Meaning of the symbols .............................................20
General system requirements....................................21
eCLIQ®Connect key .................................................21
CLIQ®Connect App..................................................21
CLIQ®Web Manager.................................................21
CLIQ®Go............................................................21
Bluetooth interface .............................................22
Activation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Design-2 / Design-3..................................................22
Registering a Bluetooth key in the app ...............................23
Deregistering the Bluetooth key in the app...........................23
Design-2 – Activation............................................24
Design-2 – Battery replacement..................................25
Design-3 – Activation............................................26
Design-3 – Battery replacement..................................27
Design-2 and -3 – Signalling......................................28
Design-3 – Signalling/ operation .................................29
Operating modes ...............................................30
Remote update......................................................30
Online Open (only CLIQ®Web Manager).............................30
Technical data ..................................................31
Technical data .......................................................31
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
CE mark .............................................................31
Disposal........................................................32
Problem, cause, solution ........................................33

20 EN Notes
Notes
Meaning of the symbols
DDanger!
Safety notice: Failure to observe these warnings will lead to death or
serious injury.
!Warning!
Safety notice: Failure to observe these warnings may lead to death or
serious injury.
!Caution!
Safety notice: Failure to observe these warnings may lead to injury.
AAttention!
Note: Failure to observe these warnings can lead to property damage and
impair the function of the product.
INote!
Note: Additional information on operating the product.
Protect the key from dirt and moisture.
Wipe the key dry if it becomes wet.
