BEGA 24 314 User manual

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com 1/3
51.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modications techniques réservées
IP 65
!
Deckenaufbau-Tiefstrahler
Ceiling mounted downlight
Plafonnier
24 314
r
15051505
110 0110 0
Ø 7
6060
105105
290 x 45290 x 45
Gebrauchsanweisung Instructions for use Fiche d’utilisation
Anwendung
Deckenaufbau-Tiefstrahler mit symmetrisch-
streuender Lichtstärkeverteilung.
Durch Reihung von Einzelleuchten entstehen
Lichtbänder in unterschiedlichen Längen.
Eine Leuchte zur linearen Beleuchtung im
Innen- und Außenbereich.
Application
Ceiling-mounted downlight with symmetrical
wide beam light distribution.
Bands of light of different lengths can be
created by installing single luminaires in rows.
A luminaire for linear illumination both indoors
and out.
Utilisation
Plafonnier-spot en saillie à répartition lumineuse
symétrique-diffuse.
Alignés, ces luminaires linéaires créent des
bandes lumineuses de différentes longueurs.
Un luminaire pour l’éclairage linéaire à l’intérieur
comme à l’extérieur.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure®
Sicherheitsglas mattiert
Silikondichtung
BEGA Vortex Optics®
Reektoroberäche Reinstaluminium
Montageschiene mit 2 Befestigungslanglöcher
Breite 7 mm, Abstand 1100 mm
2 Leitungsverschraubungen mit Zugentlastung
zur Durchverdrahtung der Netzanschlussleitung
von ø7,5-10,8mm, max.5G1,5@
1 Leitungsverschraubung werkseitig mit
Blindstopfen verschlossen
Anschlussklemme 2,5@
mit Steckvorrichtung
Schutzleiteranschluss
LED-Netzteil
220-240V x 0/50-60Hz
DC 176-276V
Im Gleichspannungsbetrieb wird die
LED-Leistung auf 15% begrenzt
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
BEGA Thermal Control®
Temporäre thermische Regulierung der
Leuchtenleistung zum Schutz temperatur-
empndlicher Bauteile, ohne die Leuchte
abzuschalten
Schutzklasse I
p Ballwurfsicher nach DINVDE0710 Teil13
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
r– Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 9,2 kg
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
BEGA Unidure® coating technology
Matt safety glass
Silicone gasket
BEGA Vortex Optics®
Reector surface made of pure aluminium
Mounting bar with 2 elongated holes
7 mm width, 1100 mm spacing
2 screw cable glands with strain relief for
through-wiring of the mains supply cablefrom
ø7,5-10,8mm, max.5G1,5@
1screw cable gland closed at the factory with
a dummy plug
Connecting terminal 2.5@
with plug connection
Earth conductor connection
LED power supply unit
220-240V x 0/50-60Hz
DC 176-276V
During DC operation the LED power
is reduced to 15%
DALI controllable
A basic isolation exists between power cable
and control line
BEGA Thermal Control®
Temporary thermal regulation to protect
temperature-sensitive components without
switching off the luminaire
Safety class I
p Ballproof according to DINVDE0710
part13
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK07
Protection against mechanical
impacts < 2 joule
r– Safety mark
c – Conformity mark
Weight: 9.2 kg
Description du produit
Luminaire fabriqué en fonderie d’aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure®
Verre de sécurité mat
Joint silicone
BEGA Vortex Optics®
Finition du réecteur aluminium extra-pur
Rail de montage pour xation murale avec
2trous oblongs largeur 7 mm, Entraxe
1100mm
2 presse-étoupes avec collier anti-traction
en dérivation d’un câble de raccordement de
ø7,5-10,8mm, max.5G1,5@
1 presse-étoupe fermée avec bouchon de
l’usine
Bornier 2,5@avec connecteur embrochable
Raccordement de mise à la terre
Bloc d’alimentation LED
220-240V x 0/50-60Hz
DC 176-276V
En fonctionnement en courant continu,
la puissance LED est limitée à 15 %
Pilotage DALI
Une isolation d’origine existe entre le réseau et
les câbles de commande
BEGA Thermal Control®
Régulation thermique temporaire de la
puissance des luminaires pour protéger les
composants sensibles à la température, sans
pour autant éteindre les luminaires
Classe de protection I
p Résistant aux chocs de ballon selon
DINVDE0710 partie13
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d’eau
Résistance aux chocs mécaniques IK07
Protection contre les chocs
mécaniques < 2 joules
r– Sigle de sécurité
c – Sigle de conformité
Poids: 9,2 kg

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com
2/3
Überspannungsschutz
Die in der Leuchte verbauten elektronischen
Komponenten sind nach DINEN61547 gegen
Überspannung geschützt.
Um einen zusätzlichen Schutz z.B. vor
Transienten etc. zu erreichen, empfehlen wir
separate Überspannungsschutzkomponenten.
Sie nden diese auf unserer Website unter
www.bega.com.
Overvoltage protection
The electronic components installed in the
luminaire are protected against overvoltage in
accordance with DINEN61547.
To achieve an additional protection against
e. g. transients, etc. we recommend separate
overvoltage protection components.
You can nd them on our website at
www.bega.com.
Protection contre les surtensions
Les composants électroniques installés dans
le luminaire sont protégés contre la surtension
conformément à la norme DINEN61547.
Pour obtenir une protection supplémentaire
contre la surtension, les tensions transitoires
etc., nous proposons des composants de
protection séparés. Vous les trouverez sur notre
site web www.bega.com.
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualied electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modications are made to
the luminaire, the person responsible for
these modications shall be considered the
manufacturer.
Sécurité
Pour l’installation et l’utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L’installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d’une mise en œuvre
ou d’une installation inappropriée du produit.
Si des modications sont apportées
ultérieurement au luminaire, l’intervenant sera
considéré comme étant le fabricant
Leuchtmittel
Modul-Anschlussleistung 47,4W
Leuchten-Anschlussleistung 54,4W
Bemessungstemperatur ta=25 °C
Umgebungstemperatur ta max = 50 °C
24 314 K3
Modul-Bezeichnung 6x LED-0771/830
Farbtemperatur 3000K
Farbwiedergabeindex CRI > 80
Modul-Lichtstrom 8850lm
Leuchten-Lichtstrom 6955lm
Leuchten-Lichtausbeute 127,8 lm / W
24 314 K4
Modul-Bezeichnung 6x LED-0771/840
Farbtemperatur 4000K
Farbwiedergabeindex CRI > 80
Modul-Lichtstrom 9090lm
Leuchten-Lichtstrom 7175lm
Leuchten-Lichtausbeute 131,9 lm / W
Lamp
Module connected wattage 47.4W
Luminaire connected wattage 54.4W
Rated temperature ta=25 °C
Ambient temperature ta max = 50 °C
24 314 K3
Module designation 6x LED-0771/830
Colour temperature 3000K
Colour rendering index CRI > 80
Module luminous ux 8850lm
Luminaire luminous ux 6955lm
Luminaire luminous efciency 127,8 lm / W
24 314 K4
Module designation 6x LED-0771/840
Colour temperature 4000K
Colour rendering index CRI > 80
Module luminous ux 9090lm
Luminaire luminous ux 7175lm
Luminaire luminous efciency 131,9 lm / W
Lampe
Puissance raccordée du module 47,4W
Puissance raccordée du luminaire 54,4W
Température de référence ta=25 °C
Température d’ambiance ta max = 50 °C
24 314 K3
Marquage des modules 6x LED-0771/830
Température de couleur 3000K
Indice de rendu des couleurs CRI > 80
Flux lumineux du module 8850lm
Flux lumineux du luminaire 6955lm
Rendement lum. d’un luminaire 127,8 lm / W
24 314 K4
Marquage des modules 6x LED-0771/840
Température de couleur 4000K
Indice de rendu des couleurs CRI > 80
Flux lumineux du module 9090lm
Flux lumineux du luminaire 7175lm
Rendement lum. d’un luminaire 131,9 lm / W
Lichttechnik
Halbstreuwinkel 55° Lighting technology Half beam angle 55° Technique d’éclairage Angle de diffusion à demi-intensité 55°

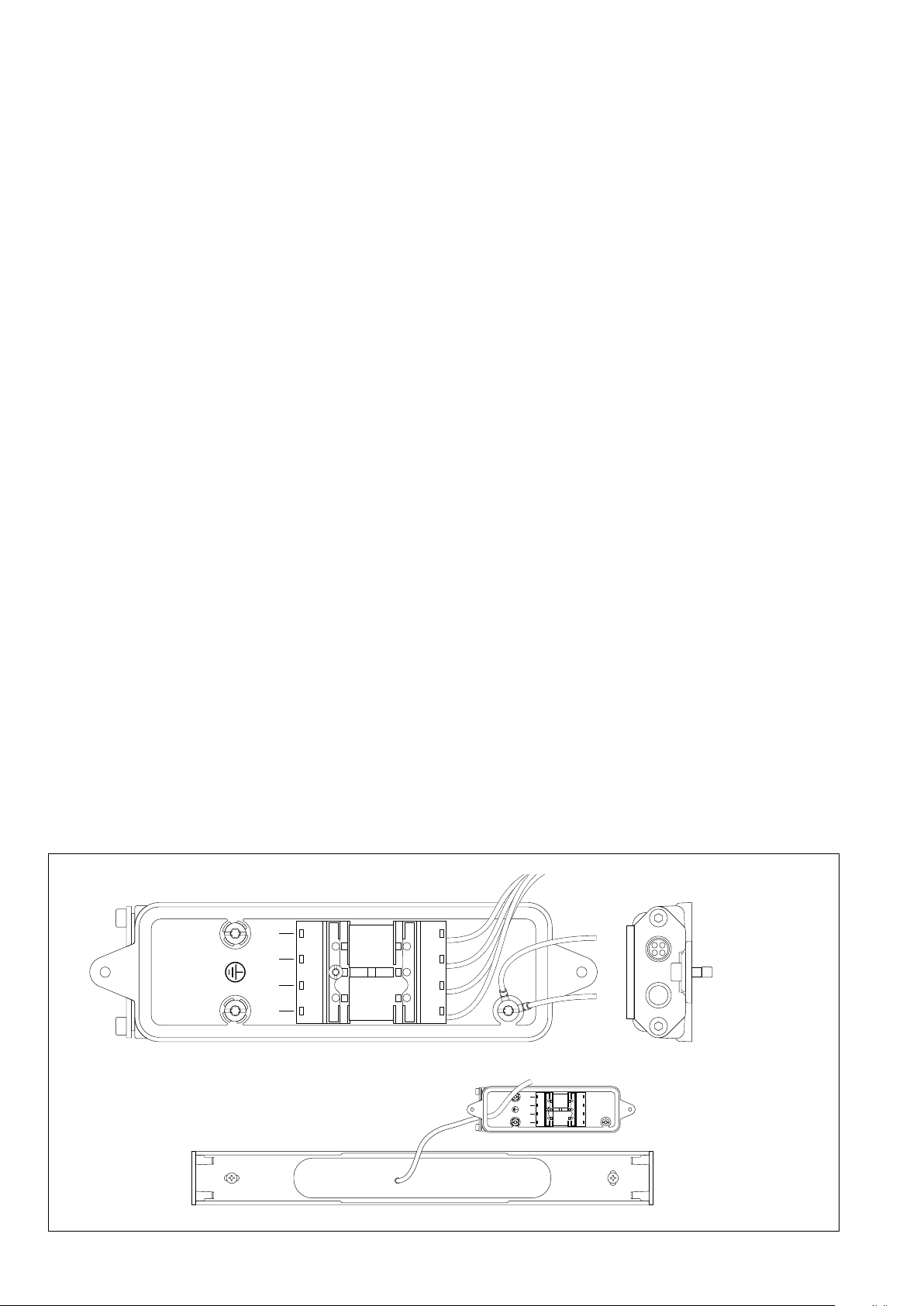

Montage
Innensechskantschrauben (SW 3) lösen und
Montageschiene aus dem Leuchtengehäuse
herausnehmen. Netzanschlussleitung
durch Öffnung der Montageschiene führen.
Montageschiene mit beiliegendem oder
anderem geeigneten Befestigungsmaterial
am Montagegrund befestigen. Dabei
unbedingt auf einen geraden Montagegrund
achten. Innensechskantschrauben lösen und
Anschlussdeckel aus dem Leuchtengehäuse
herausnehmen.
Installation
Undo hexagon socket screws (wrenchsize3)
and lift mounting bar out of luminaire housing.
Lead mains supply cable through the opening
of the mounting bar.
Fix mounting bar with enclosed or other
suitable xing material onto mounting surface.
It is absolutely essential to have an even
mounting surface. Undo hexagon socket
screws and remove connecting compartment
cover from the luminaire housing.
Installation
Desserrer les vis à six pans creux (SW 3) et
retirer le rail de montage du boîtier du luminaire.
Fixer le rail de montage sur la surface
d’installation avec le matériel de xation
fourni ou tout autre matériel approprié.
Veiller impérativement à ce que la surface
d’installation soit plane. Desserrer les vis à six
pans creux et retirer le couvercle pour effectuer
le raccordement du boîtier du luminaire.
DA LN
DA
DA LN
DA

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com 3/3
Netzanschlussleitung durch die Leitungs-
einführung vom Anschlussdeckel führen.
Bei Durchverdrahtung ist der werkseitig
eingesetzte Blindstopfen zu entfernen.
Lead mains supply cable through the cable
entry of the connecting compartment cover.
In case of through-wring remove the factory
installed dummy plug.
Introduire le câble de raccordement par l’entrée
de câble dans l’armature du luminaire.
En cas de branchement en dérivation le
bouchon mis en place en usine doit être enlevé.
Leitungsverschraubung fest anziehen.
Schutzleiterverbindung herstellen und
elektrischen Anschluss an Klemme
(Steckvorrichtung) vornehmen.
Zur digitalen Ansteuerung ist die Klemme
DA,DA zu verwenden.
Bei Nichtbelegung dieser Klemme wird die
Leuchte mit voller Lichtleistung betrieben.
Tighten screw cable gland.
Make earth conductor connection and electrical
connection to the connecting terminal (plug
connection).
For digital control please use the connecting
terminal DA,DA.
In case this terminal is not used the luminaire
will be operated at full light output.
Serrer fermement le presse-étoupe.
Mettre à la terre et procéder au raccordement
électrique au bornier (connecteur
embrochable).
Pour le pilotage numérique utiliser le bornier
DA,DA.
Si ce bornier n’est pas raccordé le luminaire
fonctionne à la puissance maximale.
Um die maximale Lebensdauer der elektrischen
Bauteile zu gewährleisten, muss der
beiliegende Trockenmittelbeutel unbedingt in
die Leuchte eingesetzt werden.
Den Trockenmittelbeutel aus der
Folienverpackung nehmen und ihn unmittelbar
vor dem endgültigen Verschließen der
Leuchte an die durch den roten Hinweiszettel
gekennzeichnete Stelle positionieren.
In order to guarantee the maximum service
life of the electrical components, the enclosed
desiccant pouch must be placed in the
luminaire.
Remove the desiccant pouch from the foil
packaging and place it in the position marked
by the red information label immediately before
nally closing the luminaire.
An de garantir une durée de vie maximale des
composants électriques, le sachet dessiccant
fourni doit être impérativement inséré dans le
luminaire.
Retirer le sachet dessiccant du lm d’emballage
et le placer immédiatement à l’endroit indiqué
par l’étiquette rouge, juste avant de fermer
dénitivement le luminaire.
Steckerteil in Steckvorrichtung bis zum
Anschlag eindrücken.
Anschlussdeckel montieren.
Dabei auf richtigen Sitz der Dichtung achten.
Leuchtengehäuse in die Montageschiene
einhängen und mit Schrauben festsetzen.
Push plug into coupler as far as it will go.
Assemble connecting compartment cover.
Make sure that the gasket is positioned
correctly.
Hang luminaire on mounting bar and x with
screws.
Enfoncer la che dans le connecteur
embrochable jusqu’à la butée.
Installer le couvercle.
Veiller au bon emplacement du joint.
Accrocher le luminaire dans le rail de montage
et xer avec les vis.
Reinigung · Pege
Leuchte regelmäßig mit lösungsmittelfreien
Reinigungsmitteln von Schmutz und
Ablagerungen säubern.
Dafür keinen Hochdruckreiniger verwenden.
Cleaning · Maintenance
Clean luminaire regularly with solvent-free
cleansers from dirt and deposits.
Do not use high pressure cleaners.
Nettoyage · Entretien
Nettoyer régulièrement le luminaire et le
débarrasser des dépôts et des souillures.
Ne pas utiliser de nettoyeur haute pression.
Austausch des LED-Moduls
Die Bezeichnung des LED-Moduls ist auf einem
Etikett in der Leuchte vermerkt.
BEGA Ersatzmodule entsprechen in Lichtfarbe
und Lichtleistung den ursprünglich verbauten
Modulen.
Der Austausch kann mit handelsüblichem
Werkzeug durch qualizierte Personen erfolgen.
Anlage spannungsfrei schalten und Leuchte
öffnen.
Bitte beachten Sie die Montageanleitung des
LED-Moduls.
Dichtungen der Leuchte überprüfen, ggf.
ersetzen. Ein defektes Glas muss ersetzt
werden.
Leuchte schließen.
Replacing the LED module
The designation of the LED module is noted on
a label in the luminaire.
The light colour and light output of BEGA
replacement modules correspond to those of
the modules originally tted.
The module can be replaced by qualied
persons using standard tools.
Disconnect the system and open the luminaire.
Please follow the installation instructions for the
LED module.
Inspect and, if necessary, replace the luminaire
gaskets.
Defective glass must be replaced.
Close the luminaire.
Remplacement du module LED
La désignation du module LED est inscrite sur
une étiquette collée dans le luminaire.
Les modules de rechange BEGA
correspondent aux modules d’origine en
termes de couleur de lumière et de ux
lumineux. Le module LED peut être remplacé
par une personne qualiée à l’aide d’outils
disponibles dans le commerce.
Travailler hors tension et ouvrir le luminaire.
Respecter la che d’utilisation du module LED.
Vérier et remplacer les joints du luminaire le
cas échéant.
Un verre endommagé doit être remplacé.
Fermer le luminaire.
Ersatzteile
LED-Netzteil DEV-0214/1050
LED-Modul 3000 K LED-0771/830
LED-Modul 4000 K LED-0771/840
Reektor 76001591
DichtungDeckel 83001621
DichtungGehäuse 83001866
Spares
LEDpowersupplyunit DEV-0214/1050
LED module 3000 K LED-0771/830
LED module 4000 K LED-0771/840
Reector 76001591
Gasketcover 83001621
Gaskethousing 83001866
Pièces de rechange
Bloc d’alimentation LED DEV-0214/1050
Module LED 3000 K LED-0771/830
Module LED 4000 K LED-0771/840
Réecteur 76001591
Jointducouvercle 83001621
Jointduboîtier 83001866
