BIG BBT40-SSL -135 Series User manual

専用サイドロックスクリュ
Side-lock Screws
専用サイドロックスクリュ
Side-lock Screws HSK-A 63-SSL -135
-SSL -150
HSK-A100-SSL -150
-SSL -200
HSK-F 63-SSL -135
-SSL -150
15,000
13,000
13,000
9,000
15,000
13,000
Max.（min–1）
型 式 Model
型 式 Model
BBT40-SSL -135
-SSL -150
BBT50-SSL -150
-SSL -200
20,000
17,000
15,000
12,000
Max.（min–1）
H0304FS
H0404FS
H06FSA
H06FSB
H08FSA
H08FSB
型 式
Model Threadsize Length(quantity) ToolBodysize
●専用サイドロックスクリュセット(予備用)Spare parts:side lock screws
ネジサイズ ネジ長さ（数量） 適合本体
M3P0.5
M4P0.5
M6P0.75

M8P0.75
4mm（2個・2pcs.）
4mm（2個・2pcs.）
4.5、5mm（各1個・each1pce.）
4.5、6mm（各1個・each1pce.）
6mm（2個・2pcs.） 8mm（1個・1pce.）
6、8、10mm（各1個・each1pce.）
SSL3
SSL4
SSL6
SSL8,10
SSL12
SSL16,20
■
■
■
■
■
東部支店
仙台営業所
北関東営業所
南関東営業所
長野営業所
TEL048(252)1323
TEL022(382)0222
TEL0276(30)5511
TEL046(204)0055
TEL0263(40)1818
■
■
■
■
■
中部支店
静岡営業所
北陸営業所
西部支店
岡山営業所
TEL052(871)8601
TEL054(654)7001
TEL076(292)1002
TEL06(6747)7558
TEL086(245)2981
■
■
■
広島営業所
九州営業所
海外営業本部
TEL082(420)6333
TEL092(451)1833
TEL072(982)8277
No.0816PS
本体仕様SPECIFICATIONS
取扱説明書
モールドチャック
MOLD CHUCK
OPERATION MANUAL
OPERATION MANUAL
DOWNLOAD SITE
http://big-daishowa.com/manual_index.php
ご使用前に必ず本書をお読みいただき、ご使用される方がいつでも
見ることができる場所に必ず保管してください。
Please read these instructions before use and keep them where the
operator may refer to them whenever necessary.

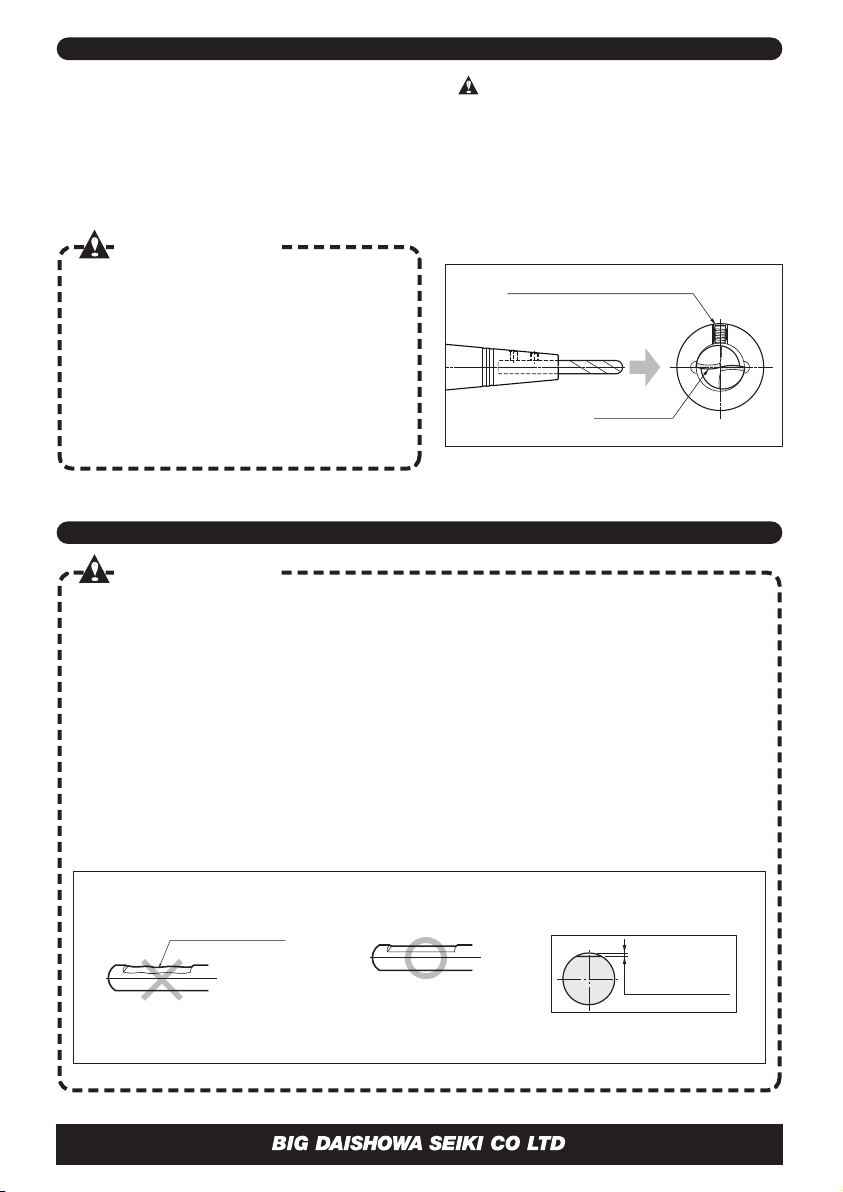

(図1/Fig.1)
ご注意
・ 刃具シャンクには、回り止めの平取りを設ける事をお奨めします。平取りを設ける場合は、
必ず平面研磨機にて行ってください。（図1）
・刃具の突き出し量が長いとビビリが生じる可能性がありますので、適正な刃具の選択を
行ってください。
・ホルダを機械に取り付ける際には、ホルダのシャンク部およびフランジ端面部や、機械主軸の
テーパ部、端面部の油分、ゴミ等を完全に 取り除いてください。
●グラインダなどの場合 ●平面研磨機
平取り面がガタガタ
ボルトで確実にロックできない。 確実にロック可能。
シャンク径の5％を
目安にしてください。
■平取りを設ける際の目安
It is recommended to provide flat part on the shank of cutting tool for anti - rotation. Please make the flat
surface always by the surface grinding machine. (Fig.1)
Since there are possibility that chattering occurs due to the projection length, please select proper cutting tool.
When the toolholder is attached to the machine, clean the taper and face of the toolholder and spindle.
・
・
・
In case of grinder and etc.
The surface is not flat.
Secure locking cannot be achieved.
Secure locking can be
achieved.
5% of shank diameter
The example of flat size
CAUTION
Surface grinding machine
ご注意
CAUTION
モールドチャックの刃先方向の振れ精度を維持す
るためにも、必ず刃先とサイドロックスクリュは
90°位相となるように刃具を取付けてください。
・ モールドチャックの性能を活かすため、2枚刃ボー
ルエンドミルでのご使用をお奨めします。
・刃具の刃部は危険です。必ずウエスなどを添え
てつかんでください。
Thecuttingedgesshouldbeoriented90°degreetothe
side-lockingscrewssothattherunoutaccuracyatcutting
edgeisminimized.
・2-flute ball endmill is strongly recommended with
Mold Chuck for runout accuracy.
・The cutting edge of a cutting tool is dangerous to
touch. To hold the cutting edge, wrap it always
with a cloth and etc.
ご注意
CAUTION
Sincetheside-lockingscrewsareexclusively
producedanddifferentfromscrewsonthemarket,
BIG'soriginalscrewsmustbeused.
■EXPORT DEPARTMENT
TEL[phone]
2枚刃ボールエンドミルの取付けHOW TO CLAMP 2-FLUTE BALL ENDMILL
その他のご注意OTHER CAUTIONS
サイドロックスクリュは専用に製作された
ものであり、市販品と異なりますので必ず
BIGオリジナル部品をご使用ください。
Side-lock Screws
サイドロックスクリュ（専用）
Cutting edge
刃先
