Biral PrimAX RED Series User manual

Montage- und Betriebsanleitung (Seite 6)
Instructions d’installation et d’entretien (page 32)
Istruzioni di installazione e funzionamento (pagina 58)
Installation and Operating Instructions (page 84)
Montage- en bedrijfsinstructies ( pagi na 110)
PrimAX... RED
Mehr als Pumpen

3
DE Konformitäts-Erklärung
Wir Biral AG erklären in alleiniger Verant-
wortung, dass die Produkte PrimAX auf die
sich diese Erklärung bezieht, mit folgenden
Richtlinien des Rates zur Angleichung der
Rechtsvorschriften der EU-Mitgliedstaaten
übereinstimmen.
IT Dichiarazione di conformità
Noi Biral AG dichiariamo sotto la nostra
esclusiva responsabilità che i prodotti
PrimAX ai quali questa dichiarazione si rife-
risce, sono conformi alle direttive del Consig-
lio, riguardo l’adeguamento delle prescrizioni
di legge degli stati membri CE.
NL Verklaring van conformiteit
Wij verklaren onder uitsluitende verantwoor-
delijkheid van Biral AG, dat de PrimAX-
producten waarop deze verklaring betrekking
heeft, overeenstemmen met de volgende
richtlijnen van de Raad betreffende de on-
derlinge aanpassing van de wetgevingen van
de lidstaten van de EU.
FR Déclaration de conformité
Nous Biral AG déclarons sous notre seule
responsabilité que les produits PrimAX
auxquels se réfère cette déclaration sont
conformes aux Directives du Conseil des
législations des États membres de l’UE.
EN Declaration of conformity
At Biral AG we declare under our sole
responsibility that the PrimAX products, to
which this declaration refers, are in accor-
dance with the following guidelines of the
council for the approximation of laws of the
EU member states.

4
Münsingen, 1st Octobre 2015
Andrew Wenger
Technical Director
Person authorised to compile technical le and
empowered to sign the EC declaration of conformi
Biral AG
Südstrasse 10
CH-3110 Münsingen
Phone [phone]
Fax [phone]
[email protected]
www.biral.ch
Low Voltage Directive (2006/95/EC).
Standard used: EN 60335-1:2012/AC:2014
and EN 60335-2-51:2003/A1:2008/A2:2012
EMC Directive (2004/108/EC).
Standards used: EN 55014-1: 2006/A1:2009/
A2:2011 and EN 55014-2: 1997/A1:2001/
A2:2008
Ecodesign Directive (2009/125/EC).
Circulator Pumps: Commission Regulation
No 641/2009 and 622/2012.
Standards used: EN 16297-1: 2012 and EN
16297-2: 2012 and EN 16297-3:2012

5

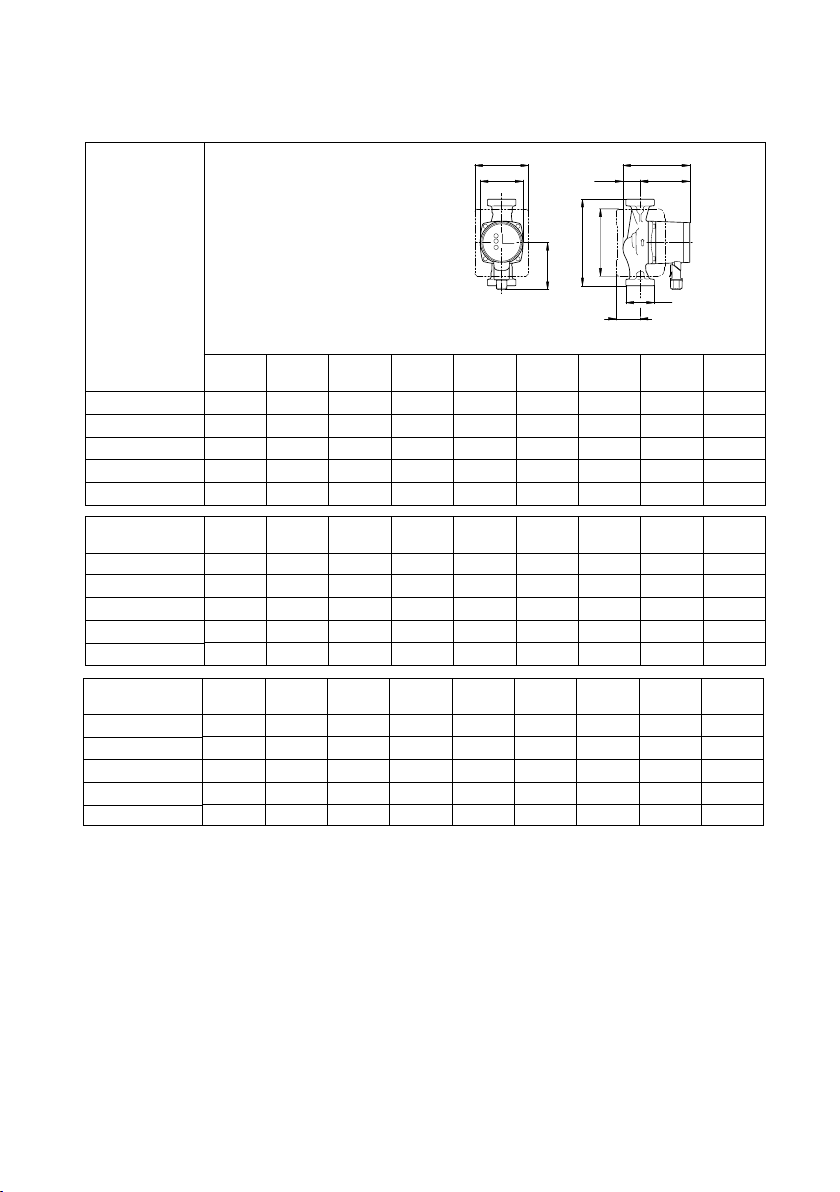

Abmessungen
Dimensions
Dimensioni
Dimensions
Afmetingen
Typenreihe
Série
Gamma
Series
Serie
PrimAX
15-3 130
PN 10
15-4 130
PN 10
15-6 130
PN 10
15-8 130
PN 10
DN 15 15 15 15
L130 130 130 130
L1 105 105 105 105
G1“ 1“ 1“ 1“
kg 1.7 1.7 1.7 1.7
25-3 130
PN 10
25-4 130
PN 10
25-6 130
PN 10
25-8 130
PN 10
25-3 180
PN 10
25-4 180
PN 10
25-6 180
PN10
25-8 180
PN 10
DN 25 25 25 25 25 25 25 25
L130 130 130 130 180 180 180 180
L1 105 105 105 105 140 140 140 140
G1 ½“ 1 ½“ 1 ½“ 1 ½“ 2“ 2“ 2“ 2“
kg 1.8 1.8 1.8 1.8 1.9 1.9 1.9 1.9
103.335.7
139
L
G
50
L1
89
98
112
961901_00
ts
ts
ts
15.07.2015
15.07.2015
00
1
TD-0029023 PDM_Nr
05.02.2015 gezeichnet
geprüft
Freigabe
Änd.Index
961901
Ersatz für: Ersetzt durch:
Bemerkung Material
Modell/Art.Nr
Visum Änd.Index
Gegenstand
Datum
II I
Stück
Pos
1:2.7
Zeichnungsnummer
Massstab
Biral AG
CH-3110 Münsingen
für BA
PrimAX 32-x 180
Massbild
32-3 170
PN 10
32-4 170
PN 10
32-6 170
PN 10
32-8 170
PN 10
32-3 180
PN 10
32-4 180
PN 10
32-6 180
PN 10
32-8 180
PN 10
DN 32 32 32 32 32 32 32 32
L170 170 170 170 180 180 180 180
L1 140 140 140 140 140 140 140 140
G2“ 2“ 2“ 2“ 2“ 2“ 2“ 2“
kg 2.1 2.1 2.1 2.1 2.1 2.1 2.1 2.1
(Seite 5)

6
|
deutsch
1. Sicherheitshinweise ..............................................................................................................8
1.1 Allgemeines ...................................................................................................................8
1.2 Kennzeichnung von Hinweisen.......................................................................................8
1.3 Personalqualikation und -schulung ...............................................................................8
1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise ..................................................8
1.5 Sicherheitsbewusstes Arbeiten.......................................................................................8
1.6 Sicherheitshinweise für den Betreiber/Bediener............................................................9
1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten.........................9
1.8 Eigenmächtiger Umbau und Ersatzteilherstellung..........................................................9
1.9 Unzulässige Betriebsweisen...........................................................................................9
2. Verwendete Symbole...........................................................................................................10
3. Allgemeine Informationen ..................................................................................................11
3.1 Verwendungszweck ......................................................................................................11
3.2 Anforderungen an das Fördermedium..........................................................................11
3.3 Betriebsbedingungen....................................................................................................13
3.4 Schutz vor Frosteinwirkung ..........................................................................................13
4. Montage................................................................................................................................14
4.1 Allgemeine Hinweise ....................................................................................................14
4.2 Durchspülen der Heizungsanlage (bei ausgebauter Pumpe) .......................................14
4.3 Einbau...........................................................................................................................14
4.4 Rückschlagventil...........................................................................................................14
4.5 Durchussrichtung ........................................................................................................14

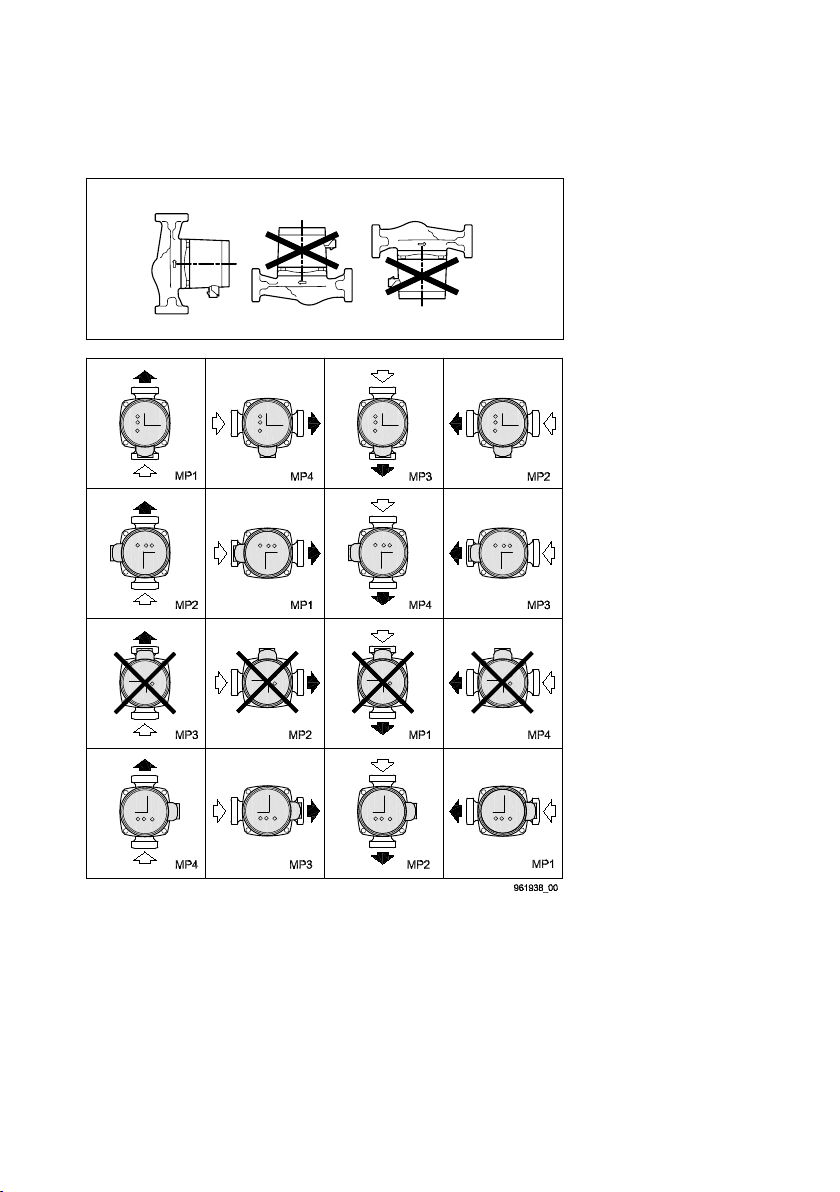

4.6 Zulässige Einbaupositionen..........................................................................................15
4.7 Zulässige Mediumstemperatur .....................................................................................16
4.8 Pumpe in Anlage montieren..........................................................................................16

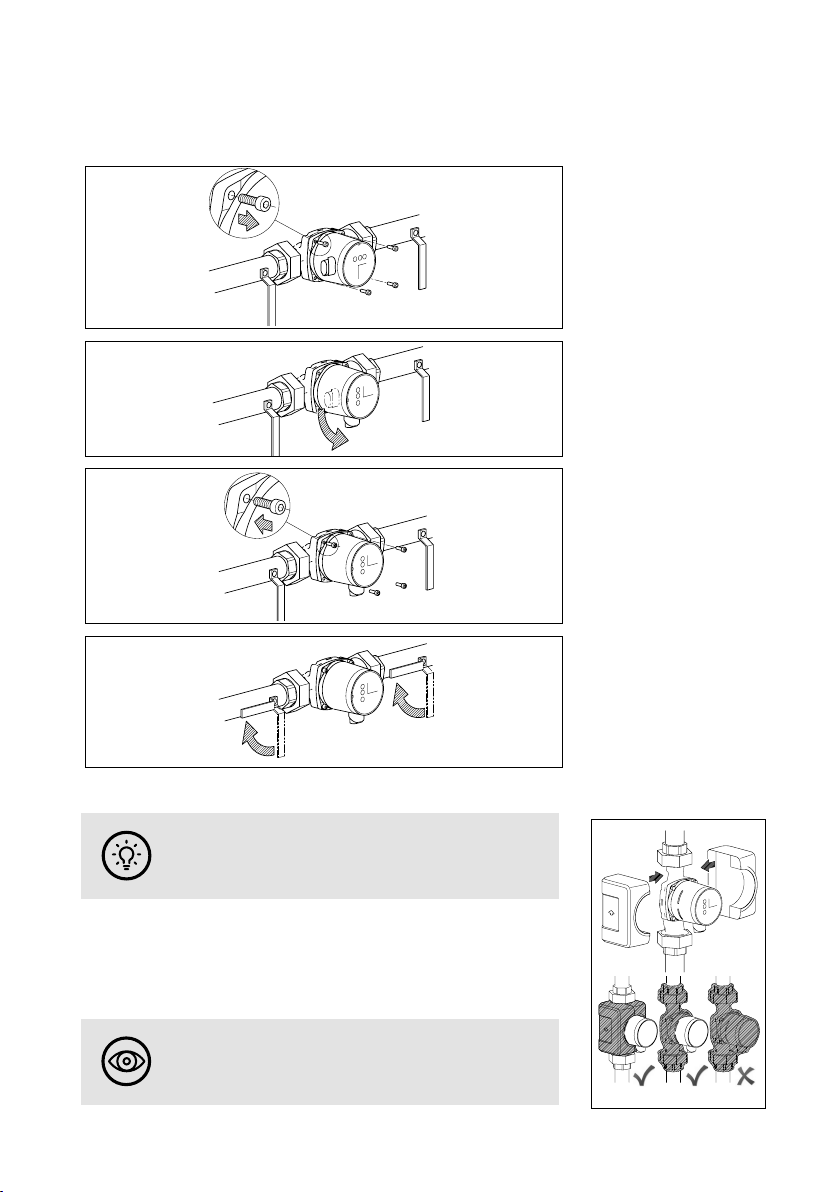

4.9 Einbauposition ändern ..................................................................................................17
4.10 Wärmedämmung ..........................................................................................................17
5. Elektrischer Anschluss.......................................................................................................18
5.1 Versorgungsspannung..................................................................................................18
5.2 Anschliessen der Spannungsversorgung .....................................................................19
5.3 Biral Connector anschliessen .......................................................................................20
5.4 Winkelstecker anschliessen..........................................................................................21
5.5 Anschlussschema Klemmen-Beschriftung ...................................................................22
Inhaltsverzeichnis

deutsch
|
7
6. Inbetriebnahme.....................................................................................................................22
6.1 Allgemeines ..................................................................................................................22
6.2 Betriebskontrolle ...........................................................................................................22
7. Einstellungen........................................................................................................................23
7.1 Bedienfeld.....................................................................................................................23
7.2 Regelungsarten ............................................................................................................23
7.3 Förderhöhe (A2) ...........................................................................................................24
7.4 Anzeige der aktuellen Fördermenge (LED 2) ...............................................................24
7.5 Übersicht maximale Förderhöhe, Fördermenge ...........................................................24
7.6 Bedienfeld aktivieren/deaktivieren ...............................................................................24
7.7 Pumpe START/ STOP...................................................................................................24
7.8 Status Anzeige (LED 3) und Watt-Anzeige (LED 4)......................................................24
7.9 Werkseitige Einstellung der Pumpe..............................................................................24
8. Kennlinien ............................................................................................................................25
8.1 Kennlinien PirmAX xx-3 ................................................................................................25
8.2 Kennlinien PirmAX xx-4 ................................................................................................26
8.3 Kennlinien PirmAX xx-6 ................................................................................................27
8.4 Kennlinien PirmAX xx-8 ................................................................................................28
9. Störungsübersicht und Checkliste ....................................................................................29
10. Technische Daten ................................................................................................................30
11. Entsorgung...........................................................................................................................30
12. Ersatzteilliste .......................................................................................................................31

8
|
deutsch
1. Sicherheitshinweise
1.1 Allgemeines
Diese Montage- und Betriebsanleitung enthält grundlegende Hinweise, die bei Aufstellung,
Betrieb und Wartung zu beachten sind. Sie ist daher unbedingt vor Montage und Inbetrieb-
nahme vom Monteur sowie dem zuständigen Fachpersonal / Betreiber zu lesen. Sie muss
ständig am Einsatzort der Anlage verfügbar sein. Es sind nicht nur die unter diesem Abschnitt
«Sicherheitshinweise» aufgeführten, allgemeinen Sicherheitshinweise zu beachten, sondern
auch die unter den anderen Abschnitten eingefügten, speziellen Sicherheitshinweise.
1.2 Kennzeichnung von Hinweisen
Direkt an der Anlage angebrachte Hinweise wie zum Beispiel
– Durchussrichtung
– Kennzeichen für Fluidanschlüsse
müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden.
1.3 Personalqualikation und -schulung
Das Personal für Montage, Bedienung, Wartung und Inspektion muss die entsprechende
Qualikation für diese Arbeiten aufweisen. Verantwortungsbereich, Zuständigkeit und die
Überwachung des Personals müssen durch den Betreiber genau geregelt sein.
1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise
Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung für Personen als
auch für die Umwelt und Anlage zur Folge haben. Die Nichtbeachtung der Sicherheitshinweise
kann zum Verlust jeglicher Schadenersatzansprüche führen. Im einzelnen kann Nichtbeach-
tung beispielsweise folgende Gefährdungen nach sich ziehen:
– Versagen wichtiger Funktionen in der Anlage
– Versagen vorgeschriebener Methoden zur Wartung und Instandhaltung
– Gefährdung von Personen durch elektrische und mechanische Einwirkung
1.5 Sicherheitsbewusstes Arbeiten
Die in dieser Montage- und Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehen-
den nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs-
und Sicherheitsvorschriften des Betreibers, sind zu beachten.
Warnung
Dieses Produkt darf nur von Personen, die über
ausreichende Kenntnisse und Erfahrungen verfügen,
eingebaut und bedient werden.
Personen, die in ihren körperlichen oder geistigen
Fähigkeiten oder in ihrer Sinneswahrnehmung einge-
schränkt sind, dürfen das Produkt nicht bedienen, es
sei denn, sie wurden von einer Person, die für ihre Si-
cherheit verantwortlich ist, ausreichend unterwiesen.
Kinder sind von dem Produkt fernzuhalten. Eine
Verwendung des Produkts durch Kinder, z.B. als
Spielzeug, ist nicht zulässig.

deutsch
|
9
1.6 Sicherheitshinweise für den Betreiber/Bediener
Gefährdungen durch elektrische Energie sind auszuschliessen. Richtlinien der örtlichen Ener-
gieversorgungsunternehmen und länderspezische Vorschriften sind zu beachten.
1.7
Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten
Der Betreiber hat dafür zu sorgen, dass alle Montage-, Wartungs- und Inspektionsarbeiten
von autorisiertem und qualiziertem Fachpersonal ausgeführt werden, das sich durch einge-
hendes Studium der Montage- und Betriebsanleitung ausreichend informiert hat.
Grundsätzlich sind Arbeiten an der Anlage nur im Stillstand durchzuführen.
Unmittelbar nach Abschluss der Arbeiten müssen alle Sicheheits- und Schutzeinrichtungen
wieder angebracht bzw. in Funktion gesetzt werden.
Vor der Wiederinbetriebnahme sind die im Abschnitt «Elektrischer Anschluss» aufgeführten
Punkte zu beachten.
1.8 Eigenmächtiger Umbau und Ersatzteilherstellung
Umbau oder Veränderungen an Pumpen sind nur nach Absprache mit dem Hersteller zulässig.
Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit.
Die Verwendung anderer Teile kann die Haftung für die daraus entstehenden Folgen aufheben.
1.9 Unzulässige Betriebsweisen
Die Betriebssicherheit der gelieferten Pumpen ist nur bei bestimmungsgemässer Verwendung
entsprechend Abschnitt «Verwendungszweck» der Montage- und Betriebsanleitung gewähr-
leistet. Die in den technischen Daten angegebenen Grenzwerte dürfen auf keinen Fall über-
schritten werden.

10
|
deutsch
2. Verwendete Symbole
Warnung
Durch die Nichtbeachtung dieser Sicherheitshin-
weise kann es zu schweren Personenschäden
kommen.
Warnung
Gefahr durch gefährliche elektrische Spannung.
Bei Nichtbeachtung dieser Sicherheitsanwei-
sungen besteht die Gefahr, dass Personen einen
elektrischen Schlag bekommen, der zu ernsthaften
Verletzungen oder zum Tod führen kann.
Warnung
Verletzungsgefahr oder Verbrennungsgefahr durch
heisse Oberächen!
Warnung
Verletzungsgefahr durch entweichenden Dampf!
Dieses Symbol nden Sie bei Sicherheitshin-
weisen, deren Nichtbeachtung Gefahren für die
Maschine und deren Funktionen hervorrufen kann.
Hier stehen Ratschläge oder Hinweise, die das
Arbeiten erleichtern und für einen sicheren Betrieb
sorgen.

deutsch
|
11
3. Allgemeine Informationen
Die Biral-Typenreihe PrimAX besteht aus einer vollständigen Reihe von Umwälzpumpen mit
integriertem Frequenzumrichter, der eine selbständige der Förderleistung an den tatsäch-
lichen Bedarf der jeweiligen Anlage ermöglicht. Dadurch wird in vielen Anlagen der Ener-
gieverbrauch gesenkt und das Regelverhalten der Anlage verbessert. Ausserdem werden
Strömungsgeräusche von Regelarmaturen wirkungsvoll reduziert.
Alle notwendigen Einstellungen können über das Bedienfeld der Pumpe eingestellt werden.
3.1 Verwendungszweck
Die Biral-Umwälzpumpen der Typenreihe PrimAX sind zur Umwälzung von Flüssigkeiten in
folgenden Anlagen bestimmt:
- Heizungsanlagen (Fussbodenheizungen, Einrohr- und Zweirohr-Heizungsanlagen)
- Klimaanlagen
- Kaltwassersystemen (Kaltwassersysteme sind Anlagen, bei denen die Umgebungstem-
peratur über der Mediumstemperatur liegt)
Die Pumpen eignen sich zur Verwendung in Anlagen mit variablen oder konstanten Förder-
mengen.
3.2 Anforderungen an das Fördermedium
Die PrimAX ist zur Umwälzung folgender Medien geeignet:
- Reine, dünnüssige, nicht explosive und nicht aggressive Medien ohne feste oder lang-
fasrige Bestandteile, die die Pumpe weder mechanisch noch chemisch angreifen.
- Mineralölfreie Kühlüssigkeiten
- Enthärtetes Wasser
– Heizungswasser:
Anforderungen gemäss gängiger Normen, die für die Wasserqualität von Heizungsanlagen
gelten: (z.B. VDI 2035)
– Glykol:
Die Pumpe kann zur Förderung von Wasser-Glykol-Gemischen eingesetzt werden.
Maximal zulässige Viskosität: 50 mm² / s (cSt). Dies entspricht einem Wasser-Ethylen-Gly-
kolgemisch mit einem Glycolanteil von ca. 50% bei -10 °C. Die Pumpe wird über eine
leistungsbegrenzende Funktion geregelt, die vor Überlastung schützt. Die Förderung von
Glycolgemischen hat Einuss auf die MAX-Kennlinie, weil die Förderleistung je nach Gly-
colgehalt und Mediumstemperatur entsprechend herabgesetzt wird.
Bei der Förderung einer Flüssigkeit mit einer von
Wasser abweichenden Dichte und / oder kinema-
tischen Zähigkeit ist die Förderleistung herabge-
setzt.

12
|
deutsch
Warnung ➀
Es dürfen keine brennbaren oder explosiven
Flüssigkeiten gefördert werden. Die Flüssigkeit darf
keine Feststoffe, Fasern oder Mineralöle enthalten.
Warnung ➁
Die Pumpe darf nicht zur Förderung von aggre-
siven Flüssigkeiten wie Säuren oder Seewasser
eingesetzt werden.
961952_00
Anforderung Fördermedium
PrimAX 32-x 180
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:3
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961952
Änd.Index
Freigabe
geprüft
gezeichnet 19.08.2015
PDM_Nr TD-0027298
00
ts
➀
➁

deutsch
|
13
3.3 Betriebsbedingungen
Mediumstemperatur
+2 °C bis +110 °C
Betriebsdruck
Maximal 10 bar (1 MPa)
Umgebungstemperatur
0 °C bis +40 °C
Schutzart
IP 44
Frequenz
50/60 Hz
Spannung
1~230 V
Schalldruckpegel
Der Schalldruckpegel
der Pumpe ist kleiner
43 dB(A).
Relative Luftfeuchtigkeit
Maximal 95 %
Zulaufdruck
Minimaler Betriebsdruck am Pumpensaugstutzen (Zulaufdruck) bei 500m über Meer:
3.4 Schutz vor Frosteinwirkung
Bei Frostgefahr während Stillstandszeiten der
Anlage sind die erforderlichen Massnahmen zur
Vermeidung von Frostschäden zu treffen.
Mediumstemperatur Mindestzulaufdruck
[bar] [m] [MPa]
≤ +75 °C 0.05 0.5 0.005
+90 °C 0.28 2.8 0.028
+110 °C 1.08 10.8 0.108
961936_00
max. 10 bar
min. +0°C
max. +40°C
IP 44
50/60 Hz
min. +2°C
max. +110°C
1~230V
< 43 dB(A)
Verwendungszweck
PrimAX 32-x 180
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:3
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961936
Änd.Index
Freigabe
geprüft
gezeichnet 18.05.2015
PDM_Nr TD-0030190
00
ts

14
|
deutsch
4. Montage
4.1 Allgemeine Hinweise
Die PrimAX ist ausschliesslich für die Innenmontage bestimmt. Die Pumpen sind spannungsfrei
einzubauen, so dass keine Kräfte von den Rohrleitungen auf das Pumpengehäuse übertragen
werden. Die Pumpe kann direkt in die Rohrleitung eingebaut werden, vorausgesetzt dass die
Rohrleitungen für das Gewicht der Pumpe ausgelegt sind.
4.2 Durchspülen der Anlage (bei ausgebauter Pumpe)
Um unliebsame Betriebsunterbrüche und das Nichtanlaufen der Pumpe nach längeren Stillstand-
zeiten zu vermeiden, empfehlen wir, bei einer neu installierten oder umgebauten Heizung die
Anlage nach dem ersten Aufheizen zu entleeren, gut durchzuspülen und wieder zu füllen. Die
Anlage muss dem Stand der Technik entsprechen. (Platzierung Expansionsgefäss bzw. Sicher-
heitsvorlauf).
4.3 Einbau
Einbau erst nach Abschluss aller Schweiss- und Lötarbeiten an der Anlage. Tropfwasser auf dem
Pumpenmotor, speziell auf der Elektronik unbedingt vermeiden. Das Pumpengehäuse span-
nungsfrei in die Anlage einbauen.
4.4. Rückschlagventil
Falls ein Rückschlagventil montiert ist, muss die Pumpe so ein-
gestellt werden, dass der Förderdruck der Pumpe jederzeit den
Schliessdruck des Ventils übersteigt. Dies ist besonders bei der
Proportionaldruckregelung (reduzierte Förderhöhe bei sinkendem
Förderstrom) zu beachten.
4.5 Durchussrichtung
Der Pfeil auf dem Pumpengehäuse zeigt die Durchussrichtung an .
961929_00
Durschflussrichtung
PrimAX 32-x 180
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:2
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961929
Änd.Index
Freigabe
geprüft
gezeichnet 08.05.2015
PDM_Nr TD-0030070
00
ts
961864_00
Einbau Rückschlagventil
ModulA
Schema
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum
Änd.Index
Visum
Ersetzt durch:
Ersatz für:
961864
Änd.Index
Freigabe geprüft gezeichnet
10.12.2014
PDM_Nr
TD-0028807
00
10.12.2014 10.12.2014
nma nma nma

deutsch
|
15
4.6 Zulässige Einbaupositionen
Die Einbaulage der
Rotorwelle muss immer
waagrecht sein.
Vor der Montage der
Pumpe kann der Pum-
penkopf jeweils um 90°
gedreht werden.
Lieferzustand
Montage Position 1 = MP1
961903_00
Motorwelle horizontal
PrimAX 32-x 180
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:4
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961903
Änd.Index
Freigabe
geprüft
gezeichnet 11.05.2015
PDM_Nr TD-0030072
00
ts

16
|
deutsch
4.7 Zulässige Mediumstemperatur
961951_00
2 - 110°C
15 - 110°C 15 - 110°C
Position Elektronik
PrimAX 32-x 180
Temperaturgrenzen
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:3.5
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961951
Änd.Index
Freigabe
geprüft
gezeichnet 18.08.2015
PDM_Nr TD-0027291
00
ts
Einbauposition in Heizungsanlagen.
In Heizungsanlagen mit +15 bis +110°C Mediumstemperatur, kann der Pumpenkopf in Position
3 Uhr, 6 Uhr und 9 Uhr angeordnet sein.
Einbauposition in Klimaanlagen und Kaltwassersystem.
In Klimaanlagen und Kaltwassersystemen muss der Pumpenkopf so angeordnet sein, dass
der Stecker nach unten zeigt (6 Uhr).
961932_00-A
961932_00-B
961932_00-C
ts
00
TD-0030092 PDM_Nr
12.05.2015 gezeichnet
geprüft
Freigabe
Änd.Index
961932
1:3
Zeichnungsnummer
Massstab
Biral AG
CH-3110 Münsingen
für BA
PrimAX 32-x 180
Pumpe in Anlage montieren
➀
➁
Warnung
Verletzungsgefahr durch entweichenden Dampf!
4.8 Pumpe in Anlage montieren
Die Absperrventile
schliessen und sicher-
stellen, dass die Anlage
beim Einbauen der
Pumpe drucklos ist.
Die Pumpe mit Dichtun-
gen in die Rohrleitung
einbauen.
➀
➂
➂

deutsch
|
17
Die 4 Schrauben lösen.
Pumpenkopf in zulässige
Einbauposition drehen.
Dichtung zwischen Mo-
tor und Pumpengehäuse
nicht verschieben.
Die Schrauben einset-
zen und übers Kreuz
anziehen.
Absperrventil öffnen.
4.10 Wärmedämmung
Über das Pumpengehäuse und die Rohrleitungen
geht Wärme verloren. Diese Wärmeverluste sollten
auf ein Minimum begrenzt werden.
Die Wärmeverluste können durch Dämmen des Pumpengehäuses
und der Rohrleitungen reduziert werden.
Bei PrimAX sind Wärmedämmschalen im Lieferumfang der Pumpe
enthalten.
➀Niemals den Frequenzumrichter mit dämmen
oder das Bedienfeld abdecken.
961933_01
961933_01
02.05.2016
sle 01
sle
ts
sle
02.05.2016
02.05.2016
01
TD-0030097 PDM_Nr
13.05.2015 gezeichnet
geprüft
Freigabe
Änd.Index
961933
1:3
Zeichnungsnummer
Massstab
Biral AG
CH-3110 Münsingen
für BA
PrimAX 32-x 180
Pumpe dämmen
➀
4.9 Einbauposition ändern
961902_00-A
961902_00-B
961902_00-C
961902_00-D
961902_00-E
961902_00-F
Klemmenkastenstellung ändern
PrimAX 32-x 180
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:2.4
961902
Änd.Index
Freigabe
geprüft
gezeichnet 11.05.2015
PDM_Nr TD-0030085
00
ts
961902_00-A
961902_00-B
961902_00-C
961902_00-D
961902_00-E
961902_00-F
Klemmenkastenstellung ändern
PrimAX 32-x 180
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:2.4
961902
Änd.Index
Freigabe
geprüft
gezeichnet 11.05.2015
PDM_Nr TD-0030085
00
ts
961902_00-A
961902_00-B
961902_00-C
961902_00-D
961902_00-E
961902_00-F
Klemmenkastenstellung ändern
PrimAX 32-x 180
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:2.4
961902
Änd.Index
Freigabe
geprüft
gezeichnet 11.05.2015
PDM_Nr TD-0030085
00
ts
961902_00-A
961902_00-B
961902_00-C
961902_00-D
961902_00-E
961902_00-F
Klemmenkastenstellung ändern
PrimAX 32-x 180
für BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:2.4
961902
Änd.Index
Freigabe
geprüft
gezeichnet 11.05.2015
PDM_Nr TD-0030085
00
ts
➂
➃
➁
➀
➃

18
|
deutsch
5. Elektrischer Anschluss
Der elektrische Anschluss ist in Übereinstimmung mit den örtlichen Vorschriften vorzunehmen.
Es ist unbedingt darauf zu achten, dass die auf dem Typenschild angegebene Spannung
und Frequenz mit der vorhandenen Netzversorgung übereinstimmen.
Warnung
Vor Durchführung irgendwelcher elektrischen An-
schlussarbeiten muss die Spannungsversorgung
abgeschaltet sein.
Die Pumpe ist an einen externen Netzschalter mit
einer allpoligen Kontaktöffnungsweite von mindes-
tens 3 mm anzuschliessen.
Der Schutz gegen indirektes Berühren kann durch
Erden oder Potentialausgleich erreicht werden.
Wird die Pumpe an eine Elektroinstallation an-
geschlossen, die über einen FI-Schutzschalter
zur zusätzlichen Absicherung verfügt, muss der
FI-Schutzschalter bei Auftreten von Erdungsfeh-
lerströmen mit pulsierendem Gleichstromanteil
auslösen.
Der FI-Schutzschalter muss mit folgendem Symbol
gekennzeichnet sein:
FI
1
2
N
L
L
N
961807_01
2 Externer Schalter
1 Sicherung (min.10A, träge)
Legende:
Netzanschluss 1x230V
ModulA
Alpha-Stecker BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961807
Änd.Index
Freigabe
geprüft
gezeichnet 16.10.2014
PDM_Nr TD-0026642
01
24.02.2015
24.02.2015
ts
ts
ts
01 ts
24.02.2015
FI
1
2
N
L
L
N
961807_01
2 Externer Schalter
1 Sicherung (min.10A, träge)
Legende:
Netzanschluss 1x230V
ModulA
Alpha-Stecker BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961807
Änd.Index
Freigabe
geprüft
gezeichnet 16.10.2014
PDM_Nr TD-0026642
01
24.02.2015
24.02.2015
ts
ts
ts
01 ts
24.02.2015
Die Pumpe benötigt keinen externen Motorschutz. Der Motor besitzt einen integrierten Über-
temperaturschutz, der Schutz gegen langsam auftretende Überlastung und gegen Blockieren
gemäss IEC 34-11: TP 211 bietet.
5.1 Versorgungsspannung
1×230V ±10%, 50 / 60 Hz, PE
Die Spannungstoleranzen sind zum Ausgleichen von Spannungsschwankungen im Netz
bestimmt. Sie dienen nicht dazu, die Pumpen mit anderen als auf dem Typenschild angege-
benen Spannungen zu betreiben.

deutsch
|
19
FI
1
2
N
L
L
N
961807_01
2 Externer Schalter
1 Sicherung (min.10A, träge)
Legende:
Netzanschluss 1x230V
ModulA
Alpha-Stecker BA
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961807
Änd.Index
Freigabe
geprüft
gezeichnet 16.10.2014
PDM_Nr TD-0026642
01
24.02.2015
24.02.2015
ts
ts
ts
01 ts
24.02.2015
Sicherung
(10A, träge)
Externer Schalter
5.2 Anschliessen der Spannungsversorgung
Die Pumpe ist bauseits abzusichern z.B. (10A, träge) und an einen externen Netzschalter
anzuschliessen. Alle verwendeten Kabel müssen bis 85°C wärmebeständig sein.
Sie dürfen Rohrleitung, Pumpen- und Motorengehäuse nicht berühren.
Alle Kabel sind in Übereinstimmung mit der EN 60204-1 und der EN 50174-2:2000
anzuschliessen. Der Elektrische Anschluss muss gemäss Datenschild erfolgen.
PrimAX Nennstrom [A] Leistung P1[W]
PrimAX xx-3 0.03 – 0.12 2 – 15
PrimAX xx-4 0.03 – 0.15 3 – 18
PrimAX xx-6 0.03 – 0.27 3 – 34
PrimAX xx-8 0.03 – 0.41 3 – 50
Beispiel für einen typischen Netzanschluss, 1x230V ±10%, 50 / 60Hz

20
|
deutsch
5.3 Biral Connector anschliessen
961813_00
Verschrauben
PrimAX, ModulA BG2
BA Alpha-Stecker
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961813
Änd.Index
Freigabe
geprüft
gezeichnet 17.10.2014
PDM_Nr TD-0027846
00
17.10.2014
17.10.2014
ts
ts
ts
961814_00
Kabelverschr. befestigen
PrimAX, ModulA BG2
BA Alpha-Stecker
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961814
Änd.Index
Freigabe
geprüft
gezeichnet 17.10.2014
PDM_Nr TD-0027887
00
17.10.2014
17.10.2014
ts
ts
ts
17mm
961810_02
Max. 1,5mm²
Ø5,5 - 10mm
7mm
12mm
Alpha-Stecker komplett
PrimAX, ModulA BG2
Alpha-Stecker
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1.1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961810
Änd.Index
Freigabe
geprüft
gezeichnet 17.10.2014
PDM_Nr TD-0027471
02
31.08.2015
31.08.2015
ts
ts
ts
02 ts
31.08.2015
961811_00
Kabel anschliessen
PrimAX, ModulA BG2
BA Alpha-Stecker
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961811
Änd.Index
Freigabe
geprüft
gezeichnet 17.10.2014
PDM_Nr TD-0026098
00
17.10.2014
17.10.2014
ts
ts
ts
961812_00
Zusammenfügen
PrimAX, ModulA BG2
BA Alpha-Stecker
CH-3110 Münsingen
Biral AG
Massstab
Zeichnungsnummer
1:1
III
Datum Änd.Index Visum
Ersetzt durch: Ersatz für:
961812
Änd.Index
Freigabe
geprüft
gezeichnet 17.10.2014
PDM_Nr TD-0027469
00
17.10.2014
17.10.2014
ts
ts
ts
➂
➁
➀
➃
➄
