Bosch FLM-420-EOL4W-D User manual

FLM-420-EOL4W-D | FLM-420-EOL4W-S
cs Instalační příručka
de Installationsanleitung
el Εγχειρίδιο εγκατάστασης
en Installation Guide
es Guía de instalación
fr Guide d'installation
hu Telepítési útmutató
it Guida all'installazione
nl Installatiehandleiding
pl Instrukcja instalacji
pt Manual de instalação
ro Ghid de instalare
ru Руководство по установке
tr Kurulum Kılavuzu

3
| |
cs Instalační příručka 9
de Installationsanleitung 10
el Εγχειρίδιο εγκατάστασης 11
en Installation Guide 12
es Guía de instalación 13
fr Guide d'installation 14
hu Telepítési útmutató 15
it Guida all'installazione 16
nl Installatiehandleiding 17
pl Instrukcja instalacji 18
pt Manual de instalação 19
ro Ghid de instalare 20
ru Руководство по установке 21
tr Kurulum Kılavuzu 22

4FLM-420-EOL4W-D | FLM-420-EOL4W-S
F.01U.121.916 | 5.0 | 2011.05 Bosch Sicherheitssysteme GmbH
+U 0V
POW IN
+U 0V
POW OUT
LSN
a1- b1+ a2- b2+ Shield
2.
1.
2.
2 x 2
34 mm
21 mm
44 mm
1 x
2 x 4
2 x 4
mm,
5
,02
Ø21 mm
Ø
≤ 8 mm
4
5
6
4
+U 0V POW IN
+U 0V POW OUT
LSN
a1- b1+ a2- b2+ Shield
4
5
6
4

FLM-420-EOL4W-D | FLM-420-EOL4W-S 5
Bosch Sicherheitssysteme GmbH F.01U.121.916 | 5.0 | 2011.05
4
5
6
4
FLM-420-EOL4W-S
3.
4.
Ø21 mm
126 mm
mm621
FLM-420-EOL4W-S
5.
2.
1.
4
5
6
4
4
5
6
4
4
5
6
4

6FLM-420-EOL4W-D | FLM-420-EOL4W-S
F.01U.121.916 | 5.0 | 2011.05 Bosch Sicherheitssysteme GmbH
FLM-420-EOL4W-D
6.
3.
1. 2.
4.
1.
2.
3.
FLM-420-EOL4W-D
7.
1.
2.
3.
1.
2.
3.
4.
+U 0V
POW IN
+U 0V
POW OUT
LSN
a1- b1+ a2- b2+ Shield
4
5
6
4
+U 0V
POW IN
+U 0V
POW OUT
LSN
a1- b1+ a2- b2+ Shield
+U 0V
POW IN
+U 0V
POW OUT
LSN
a1- b1+ a2- b2+ Shield

FLM-420-EOL4W-D | FLM-420-EOL4W-S 7
Bosch Sicherheitssysteme GmbH F.01U.121.916 | 5.0 | 2011.05
+U 0V
POW IN
+U 0V
POW OUT
LSN
a1- b1+ a2- b2+ Shield
8.
AXxx xXxxxX FPA-5000
0 0 0 0 0 0 X
0 0 1 ... 2 5 4 0 / 1 / 2 0 ... 9 0 ... 9 X
CL 0 0 CL 0 0 X
X xx x X xxx X
X
xx x X xxx X
X
xx x X xxx X
A = 0 0 0
A = CL 0 0
A = 0 0 1
. . .
2 5 4
+U 0V
POW IN
+U 0V
POW OUT
LSN
a1- b1+ a2- b2+ Shield
+U 0V
POW IN
+U 0V
POW OUT
LSN
a1- b1+ a2- b2+ Shield
FLM-420-EOL4W-S FLM-420-EOL4W-D

8FLM-420-EOL4W-D | FLM-420-EOL4W-S
F.01U.121.916 | 5.0 | 2011.05 Bosch Sicherheitssysteme GmbH

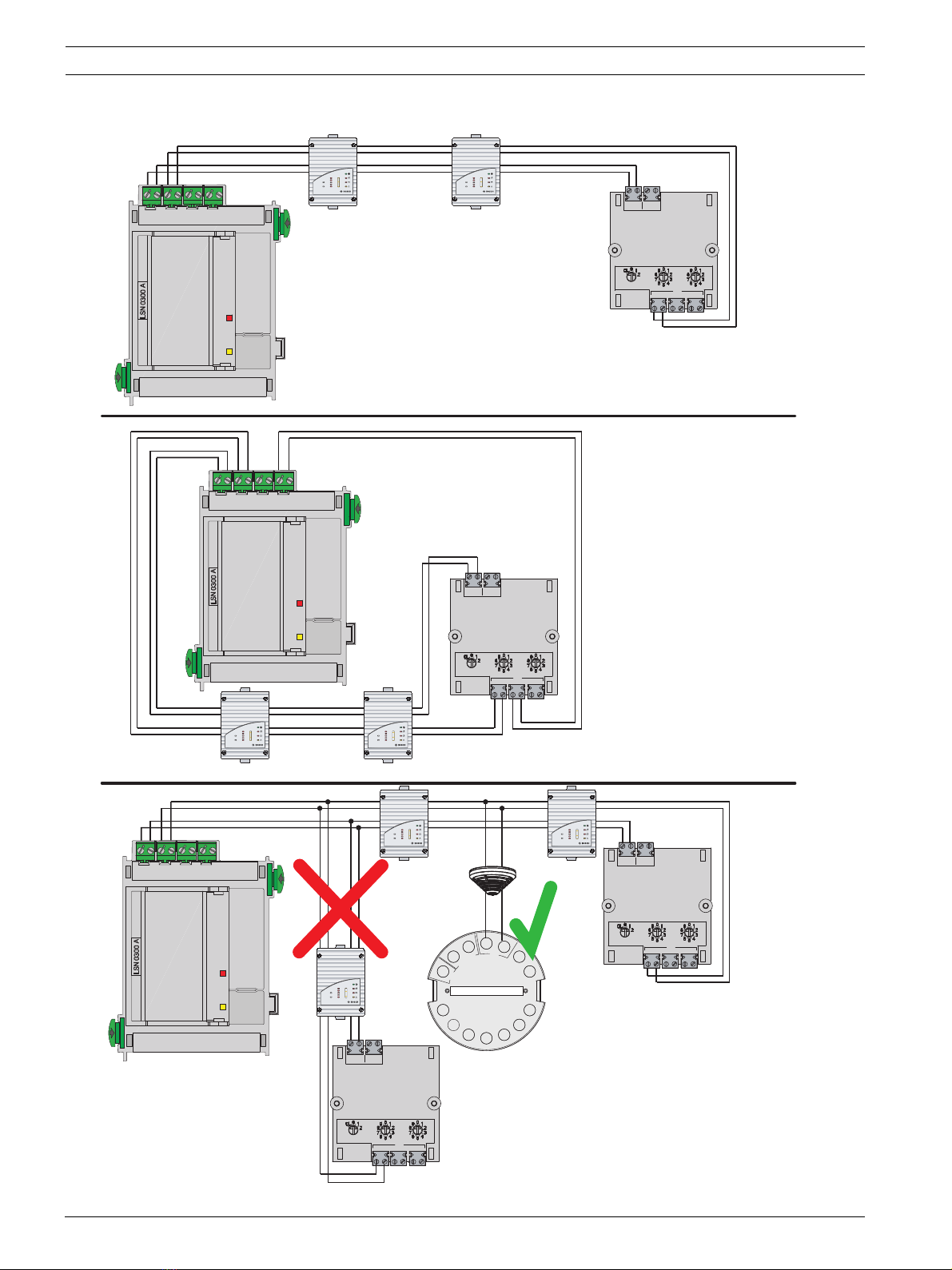

LSN 0300 A
AUX1 LSN1 AUX2 LSN2
+ – a– b+ + – a– b+
+U 0V
POW IN
+U 0V
POW OUT
LSN
a1- b1+ a2- b2+ Shield
LSN 0300 A
AUX1 LSN1 AUX2 LSN2
+ – a– b+ + – a– b+
+U 0V
POW IN
+U 0V
POW OUT
LSN
a1- b1+ a2- b2+ Shield
FLM-420-EOL2W-W
L
S
N
-
P
O
W
V0
U+
a1-
b1+
L
S
N
L
S
N
S
h
i
e
l
d
+U 0V
POW IN
+U 0V
POW OUT
LSN
a1- b1+ a2- b2+ Shield
E
D
C
B
A
10
9
8
7
6
5
4
3
2
1
E
D
C
B
A
10
9
8
7
6
5
4
3
2
1
E
D
C
B
A
10
9
8
7
6
5
4
3
2
1
E
D
C
B
A
10
9
8
7
6
5
4
3
2
1
E
D
C
B
A
10
9
8
7
6
5
4
3
2
1
LSN 0300 A
AUX1 LSN1 AUX2 LSN2
+ – a– b+ + – a– b+
+U 0V
POW IN
+U 0V
POW OUT
LSN
a1- b1+ a2- b2+ Shield
E
D
C
B
A
10
9
8
7
6
5
4
3
2
1
E
D
C
B
A
10
9
8
7
6
5
4
3
2
1

FLM-420-EOL4W-D | FLM-420-EOL4W-S cs 9
Bosch Sicherheitssysteme GmbH F.01U.121.916 | 5.0 | 2011.05

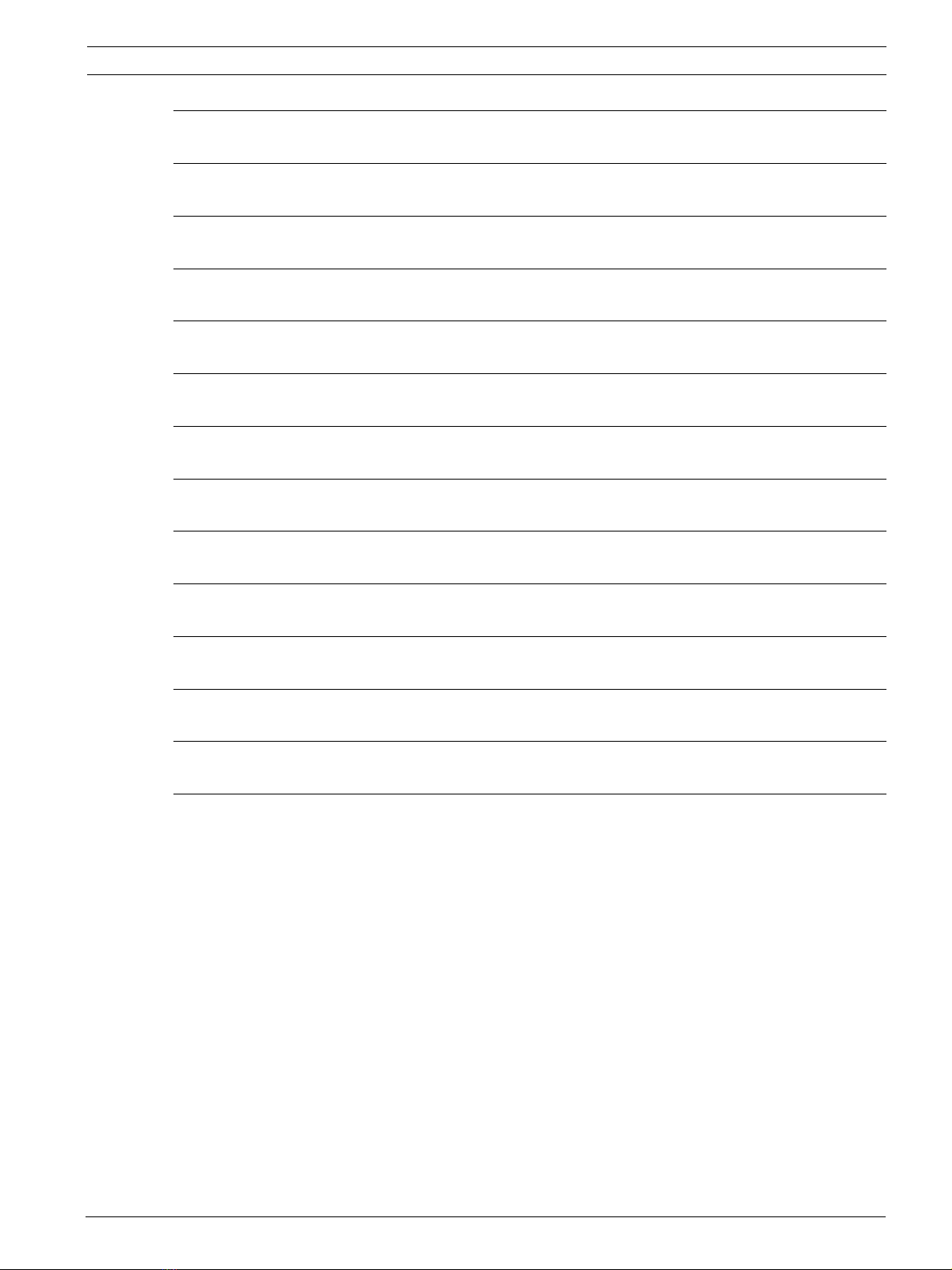

Poznámky
Funkce
Zakončovací modul LSN FLM-420-EOL4W dokáže detekovat poruchy linky LSN a pomocného
napětí v souladu s normou EN 54-13 a využívá linku k hlášení chyb ovládacího panelu ústředny
EPS.
Modul FLM-420-EOL4W se používá k zakončení kruhových a rozvětvených vedení LSN.
K ukončení odbočky T LSN použijte zakončovací modul FLM-420-EOL2W.
Nastavení adresy
Posuňte otočné přepínače do požadované polohy pomocí plochého šroubováku.
Připojení
Technické údaje
- Instalaci musí provádět pouze autorizovaný a specializovaný personál!
- Každý konec sběrnice LSN, ke kterému jsou připojeny 4vodičové prvky, musí být ukončen
zakončovacím modulem.
- Během instalace je nutné dodržovat normy a směrnice příslušné země.
- V případě kabeláže kruhového vedení musí být zdroj napájení ukončen v kruhovém vedení
pouze tehdy, je-li přítomen systém ERT. Pokud není systém ERT přítomen, musí být zdroj
napájení ukončen modulem FLM-420-EOL4W.
POZNÁMKA!
Modul FLM-420-EOL4W nelze použít k ukončení odbočky T.
Popis Funkce
LSN a1- Vstup LSN
LSN b1+
LSN a2- LSN odchozí
LSN b2+
POW IN +U Napájení, vstup
POW IN 0V
POW OUT +U Napájení, odchozí (vyžadováno pouze u systému ERT)
POW OUT 0V
Shield Stínění kabelu
8¸M888N
HGO8AF
88
88¸M888N
HGO8GML
DKF
Z¦88[¸8888Z¦88[¸88888Kab^e]
FLM-420-EOL4W-D FLM-420-EOL4W-S
Pomocné vstupní napětí 8 V DC až 30 V DC
Vstupní napětí LSN 15 V DC až 33 V DC
Odběr proudu z pomocného napájení < 5,0 mA
Odběr proudu ze sítě LSN < 2,0 mA
Materiál krytu Směs ABS a PC
Barva krytu Signální bílá (RAL 9003)
Rozměry Přibližně 77 × 86 × 44 mm Přibližně 126 × 126 × 71 mm
Hmotnost 85 g 346 g
Přípustná provozní teplota −20 °C až +55 °C
Přípustná skladovací teplota −25 °C až +85 °C
Přípustná relativní vlhkost < 96 %, nekondenzující
Třída krytí odpovídá normě IEC 60529 IP 30 IP 54

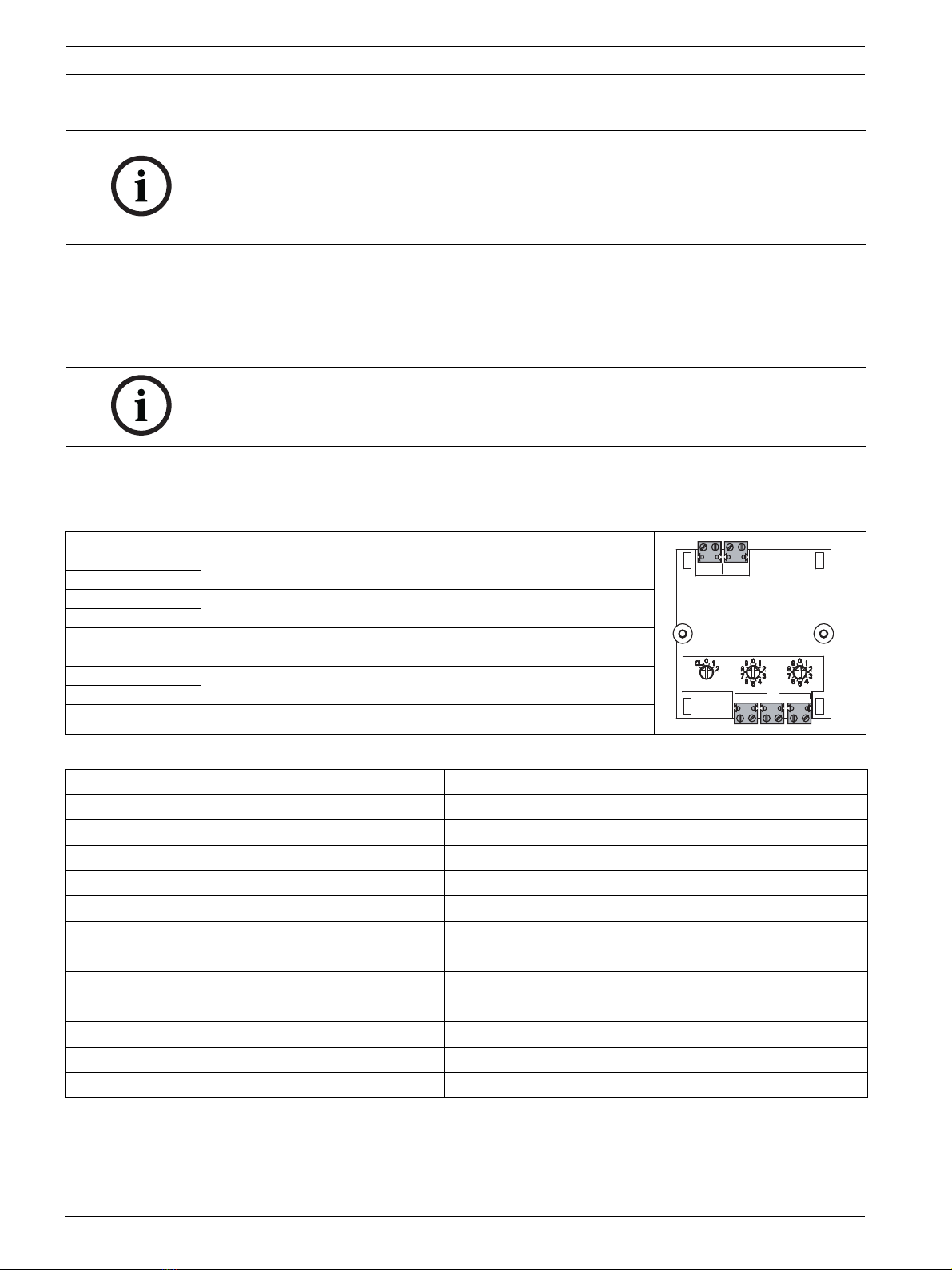

10 de FLM-420-EOL4W-D | FLM-420-EOL4W-S
F.01U.121.916 | 5.0 | 2011.05 Bosch Sicherheitssysteme GmbH
Hinweise
Funktionsbeschreibung
Das FLM-420-EOL4W EOL-Modul LSN kann Störungen der LSN-Linie und Hilfsspannung
entsprechend EN 54-13 erkennen und meldet über die Linie einen Fehler am Bedienfeld der
Brandmeldezentrale.
Das FLM-420-EOL4W dient zum Abschluss von LSN-Ringen und LSN-Stichen. Zum Abschluss
von LSN-T-Abzweigungen verwenden Sie bitte FLM-420-EOL2W EOL-Module.
Adresseinstellung
Bringen Sie die Drehschalter mit einem Schlitzschraubenzieher in die gewünschte Position.
Anschaltung
Technische Daten
- Installation nur von autorisiertem Fachpersonal durchführen!
- Jedes Ende des LSN Busses an dem 4-Draht-Elemente angeschlossen sind, muss mit
einem EOL-Modul abgeschlossen werden.
- Beachten Sie bei der Installation länderspezifische Normen und Richtlinien.
- Bei Ringverdrahtung darf die Spannungsversorgung nur bei ERT im Ring geschlossen
werden. Ansonsten endet sie am FLM-420-EOL4W Modul.
HINWEIS!
Die FLM-420-EOL4W können nicht zum Abschluss von T-Abzweigungen verwendet werden.
Beschreibung Funktion
LSN a1- LSN kommend
LSN b1+
LSN a2- LSN gehend
LSN b2+
POW IN +U Spannungsversorgung kommend
POW IN 0V
POW OUT +U Spannungsversorgung gehend (nur bei ERT erforderlich)
POW OUT 0V
Shield Abschirmung Kabel
8¸M888N
HGO8AF
88
88¸M888N
HGO8GML
DKF
Z¦88[¸8888Z¦88[¸88888Kab^e]
FLM-420-EOL4W-D FLM-420-EOL4W-S
Eingangsspannung AUX 8 V DC bis 30 V DC
Eingangsspannung LSN 15 V DC bis 33 V DC
Stromaufnahme AUX < 5,0 mA
Stromaufnahme LSN < 2,0 mA
Gehäusematerial ABS + PC-Blend
Gehäusefarbe Signalweiß (RAL 9003)
Abmessungen ca. 77 x 86 x 44 mm ca. 126 x 126 x 71 mm
Gewicht 85g 346g
Zul. Betriebstemperatur -20°C bis 55°C
Zul. Lagertemperatur -25°C bis 85°C
Zul. relative Luftfeuchtigkeit <96%, nicht kondensierend
Schutzart nach IEC 60529 IP 30 IP 54

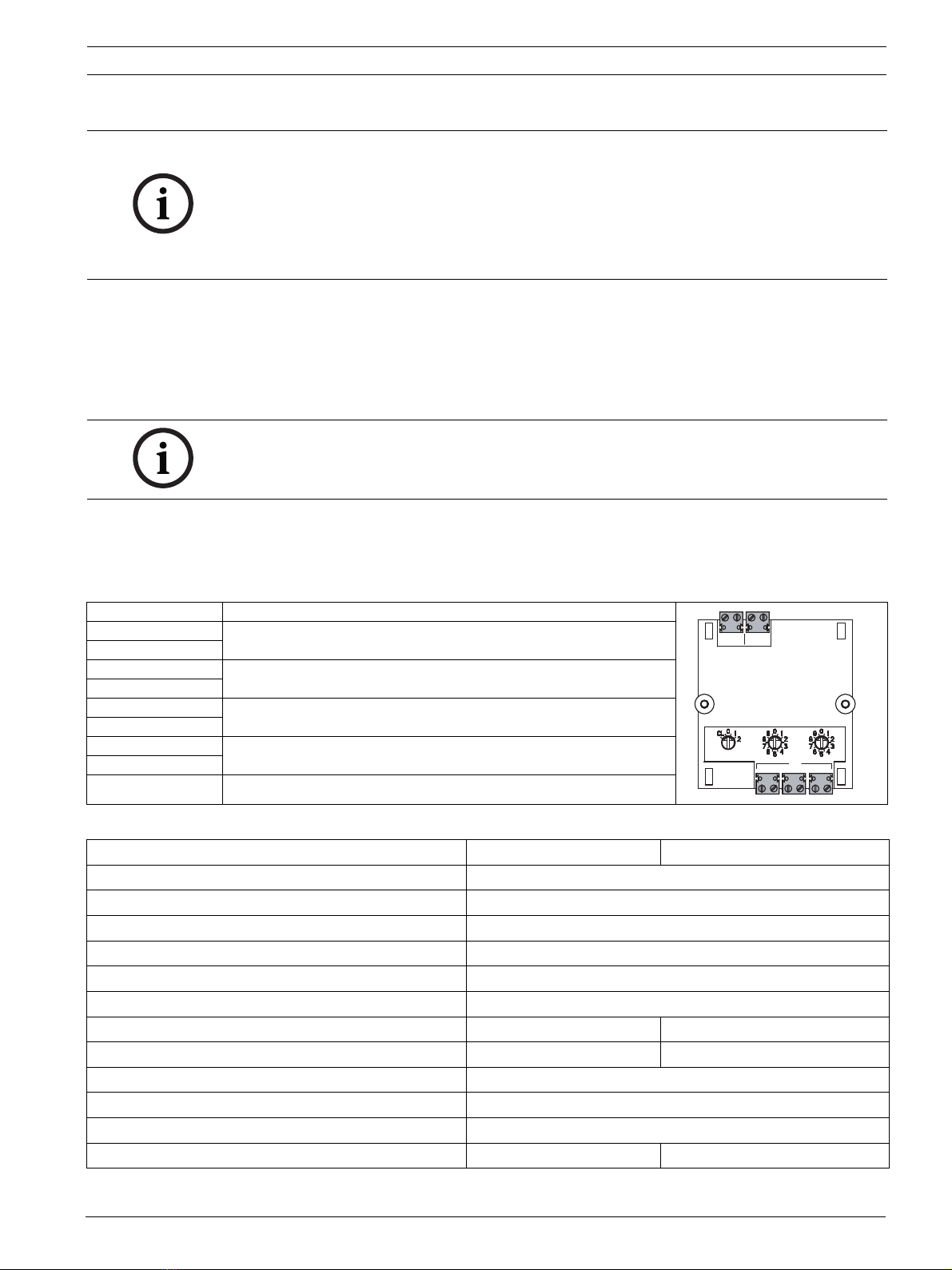

FLM-420-EOL4W-D | FLM-420-EOL4W-S el 11
Bosch Sicherheitssysteme GmbH F.01U.121.916 | 5.0 | 2011.05
Σημειώσεις
Λειτουργίες
Το δομοστοιχείο τέλους γραμμής FLM-420-EOL4W μπορεί να ανιχνεύσει σφάλματα στη γραμμή
LSN και τη βοηθητική παροχή ρεύματος σύμφωνα με το πρότυπο EN 54-13 και χρησιμοποιεί τη
γραμμή για την αναφορά ενός σφάλματος στον πίνακα χειρισμού του πίνακα πυροπροστασίας.
Το FLM-420-EOL4W χρησιμοποιείται για την ολοκλήρωση βρόχων LSN και στελέχη LSN.
Χρησιμοποιήστε το δομοστοιχείο τέλους γραμμής FLM-420-EOL2W για τον τερματισμό T-tap
LSN.
Ρύθμιση διεύθυνσης
Χρησιμοποιήστε ένα πλακέ κατσαβίδι για να μετακινήσετε τους περιστροφικούς διακόπτες στην
απαιτούμενη θέση.
Σύνδεση
Τεχνικά δεδομένα
- Η εγκατάσταση πρέπει να πραγματοποιείται μόνο από εξουσιοδοτημένο και εξειδικευμένο
προσωπικό!
- Κάθε τέλος του διαύλου LSN στον οποίο είναι συνδεδεμένα στοιχεία 4 συρμάτων πρέπει να
τερματίζεται με ένα δομοστοιχείο τέλους γραμμής.
- Τα πρότυπα και οι οδηγίες της κάθε χώρας πρέπει να ακολουθούνται κατά την εγκατάσταση.
- Εάν υπάρχει καλωδίωση βρόχου, το τροφοδοτικό πρέπει να τερματίζεται μόνο στο βρόχο
όπου χρησιμοποιείται το ERT. Εάν δεν υπάρχει σύστημα ERT, το τροφοδοτικό πρέπει να
τερματίζεται στο δομοστοιχείο FLM-420-EOL4W.
ΣΗΜΕΙΩΣΗ!
Το FLM-420-EOL4W δεν μπορεί να χρησιμοποιηθεί για τον τερματισμό των T-tap.
Περιγραφή Λειτουργία
LSN a1- Είσοδος LSN
LSN b1+
LSN a2- LSN εξερχόμενο
LSN b2+
POW IN +U Τροφοδοτικό, εισερχόμενο
POW IN 0V
POW OUT +U Τροφοδοτικό, εξερχόμενο (απαιτείται μόνο με το σύστημα ERT)
POW OUT 0V
Shield Θωράκιση καλωδίου
8¸M888N
HGO8AF
88
88¸M888N
HGO8GML
DKF
Z¦88[¸8888Z¦88[¸88888Kab^e]
FLM-420-EOL4W-D FLM-420-EOL4W-S
Τάση εισόδου AUX 8 VDC έως 30 VDC
Τάση εισόδου LSN 15 VDC έως 33 VDC
Κατανάλωση ρεύματος AUX < 5,0 mA
Κατανάλωση ρεύματος LSN < 2,0 mA
Υλικό περιβλήματος Μίγμα ABS + PC
Χρώμα περιβλήματος Έντονο λευκό (RAL 9003)
Διαστάσεις Περ. 77 x 86 x 44 mm Περ. 126 x 126 x 71 mm
Βάρος 85 g 346 g
Επιτρεπτή θερμοκρασία λειτουργίας -20 °C έως +55 °C
Επιτρεπτή θερμοκρασία αποθήκευσης -25 °C έως +85 °C
Επιτρεπτή σχετική υγρασία <96%, χωρίς συμπύκνωση
Κλάση προστασίας σύμφωνα με το IEC 60529 IP 30 IP 54

12 en FLM-420-EOL4W-D | FLM-420-EOL4W-S
F.01U.121.916 | 5.0 | 2011.05 Bosch Sicherheitssysteme GmbH
Notes
Functions
The FLM-420-EOL4W EOL Module LSN can detect faults in the LSN line and auxiliary power in
accordance with EN 54-13, and uses the line to report an error on the fire panel's operating
panel.
The FLM-420-EOL4W is used to complete LSN loops and LSN stubs. Please use the FLM-420-
EOL2W EOL module to terminate LSN T-taps.
Address setting
Use a slotted-head screwdriver to move the rotary switches to the required position.
Connection
Technical data
- Installation must only be performed by authorized and specialized personnel!
- Every end of the LSN bus at which 4-wire elements are connected must be terminated
with an EOL module.
- Country-specific standards and guidelines must be observed during installation.
- If loop wiring is present, the power supply must only terminate in the loop when ERT is
used. If no ERT system is present, the power supply must terminate at the FLM-420-
EOL4W module.
NOTICE!
The FLM-420-EOL4W cannot be used to terminate T-taps.
Description Function
LSN a1- LSN in
LSN b1+
LSN a2- LSN outgoing
LSN b2+
POW IN +U Power supply, incoming
POW IN 0V
POW OUT +U Power supply, outgoing (only required with ERT system)
POW OUT 0V
Shield Cable shielding
8¸M888N
HGO8AF
88
88¸M888N
HGO8GML
DKF
Z¦88[¸8888Z¦88[¸88888Kab^e]
FLM-420-EOL4W-D FLM-420-EOL4W-S
AUX input voltage 8 VDC to 30 VDC
LSN input voltage 15 VDC to 33 VDC
AUX current consumption < 5.0 mA
LSN current consumption < 2.0 mA
Housing material ABS + PC blend
Housing color Signal white (RAL 9003)
Dimensions Approx. 77 x 86 x 44 mm Approx. 126 x 126 x 71 mm
Weight 85 g 346 g
Permitted operating temperature -20 °C to +55 °C
Permitted storage temperature -25 °C to +85 °C
Permitted relative humidity <96%, non-condensing
Protection class compliant with IEC 60529 IP 30 IP 54

FLM-420-EOL4W-D | FLM-420-EOL4W-S es 13
Bosch Sicherheitssysteme GmbH F.01U.121.916 | 5.0 | 2011.05
Notas
Funciones
El módulo Fin de Línea (RFL) para LSN FLM-420-EOL4W, puede detectar fallos en la línea LSN
y en la alimentación auxiliar de acuerdo con la normativa EN 54-13, y utiliza la línea para
informar de estos fallos al panel de mando de la central de incendios.
El módulo FLM-420-EOL4W se utiliza para completar lazos o ramales LSN. Para terminar
derivaciones LSN en T, utilice el módulo Fin de Línea (RFL) FLM-420-EOL2W.
Ajuste de direcciones
Utilice un destornillador plano para mover los conmutadores giratorios hasta la posición
deseada.
Conexión
Datos técnicos
- La instalación la debe realizar exclusivamente personal autorizado y especializado.
- Cada terminación de bus LSN donde se conecten elementos a 4 hilos debe finalizarse
con un módulo Fin de Línea (RFL).
- Durante la instalación, se deben respetar los estándares y directrices específicos del
país.
- Si el bus es cerrado, la alimentación auxiliar se conectará también en lazo cerrado
exclusivamente si se configura la opción ERT. Si no se configura como ERT, la
alimentación auxiliar debe finalizarse con el módulo FLM-420-EOL4W.
¡NOTA!
No se puede utilizar el módulo FLM-420-EOL4W para finalizar derivaciones en T.
Descripción Función
LSN a1- Entrada LSN
LSN b1+
LSN a2- Salida LSN
LSN b2+
POW IN +U Fuente de alimentación, entrada
POW IN 0V
POW OUT +U Fuente de alimentación, salida (sólo necesaria para sistemas
ERT)
POW OUT 0V
Shield Malla
8¸M888N
HGO8AF
88
88¸M888N
HGO8GML
DKF
Z¦88[¸8888Z¦88[¸88888Kab^e]
FLM-420-EOL4W-D FLM-420-EOL4W-S
Tensión de entrada alimentación AUX De 8 VCC a 30 VCC
Tensión de entrada LSN De 15 VCC a 33 VCC
Consumo de corriente alimentación AUX < 5,0 mA
Consumo de corriente LSN < 2,0 mA
Material de la carcasa Mezcla de ABS + PC
Color de la carcasa Blanco (RAL 9003)
Dimensiones Aprox. 77 x 86 x 44 mm Aprox. 126 x 126 x 71 mm
Peso 85 g 346 g
Temperatura de funcionamiento permitida De -20 °C a +55 °C
Temperatura de almacenamiento permitida De -25 °C a +85 °C
Humedad relativa permitida <96%, sin condensación
Clase de protección conforme a IEC 60529 IP 30 IP 54

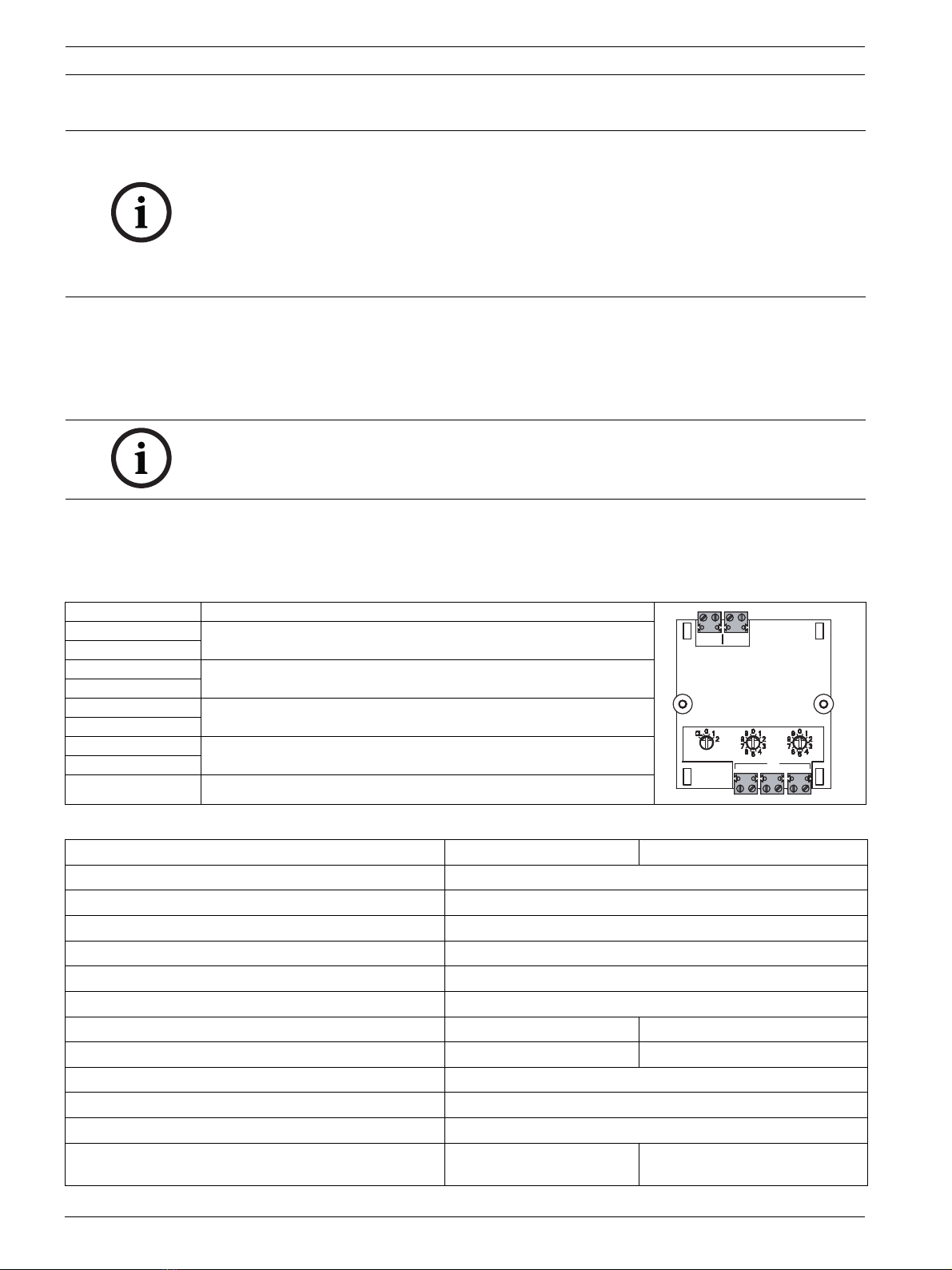

14 fr FLM-420-EOL4W-D | FLM-420-EOL4W-S
F.01U.121.916 | 5.0 | 2011.05 Bosch Sicherheitssysteme GmbH
Notes
Fonctions
Le module FLM-420-EOL4W EOL LSN peut détecter des défaillances sur la ligne LSN et la
tension auxiliaire, conformément à la norme EN 54-13, et utilise la ligne pour signaler des
erreurs sur le panneau de commande de la centrale incendie.
Le FLM-420-EOL4W sert à compléter des boucles ou des tronçons LSN. Veuillez utiliser le
module FLM-420-EOL2W EOL pour raccorder les dérivations LSN.
Paramétrage de l'adressage
Tournez les commutateurs rotatifs dans la position requise à l'aide d'un tournevis pour vis à
fente.
Connexion
Caractéristiques techniques
- L'installation doit être effectuée uniquement par un personnel habilité et formé à cet
effet.
- Un module EOL doit se trouver à chaque extrémité du bus LSN à laquelle sont connectés
des éléments à 4 fils.
- Les normes et réglementations en vigueur dans chaque pays doivent être respectées lors
de l'installation.
- En présence d'un câblage en boucle, l'alimentation doit se terminer au niveau de la
boucle si un système ERT est utilisé. En l'absence d'un système ERT, l'alimentation doit
se terminer au niveau du module FLM-420-EOL4W.
REMARQUE !
Le module FLM-420-EOL4W ne peut pas être utilisé pour raccorder des dérivations.
Description Fonction
LSN a1- Entrée LSN
LSN b1+
LSN a2- LSN sortant
LSN b2+
POW IN +U Alimentation, entrante
POW IN 0V
POW OUT +U Alimentation, sortante (uniquement nécessaire avec le
système ERT)
POW OUT 0V
Shield Blindage des câbles
8¸M888N
HGO8AF
88
88¸M888N
HGO8GML
DKF
Z¦88[¸8888Z¦88[¸88888Kab^e]
FLM-420-EOL4W-D FLM-420-EOL4W-S
Tension d'entrée AUX 8 Vcc à 30 Vcc
Tension d'entrée LSN 15 Vcc à 33 Vcc
Consommation AUX < 5,0 mA
Consommation LSN < 2,0 mA
Matière du boîtier ABS + PC
Couleur du boîtier Blanc signal (RAL 9003)
Dimensions Environ 77 x 86 x 44 mm Environ 126 x 126 x 71 mm
Poids 85g 346g
Température de fonctionnement autorisée -20 °C à +55 °C
Température de stockage autorisée -25 °C à +85 °C
Humidité relative autorisée Inférieur à 96 % (sans condensation)
Catégorie de protection conforme à la norme
CEI 60529
IP 30 IP 54

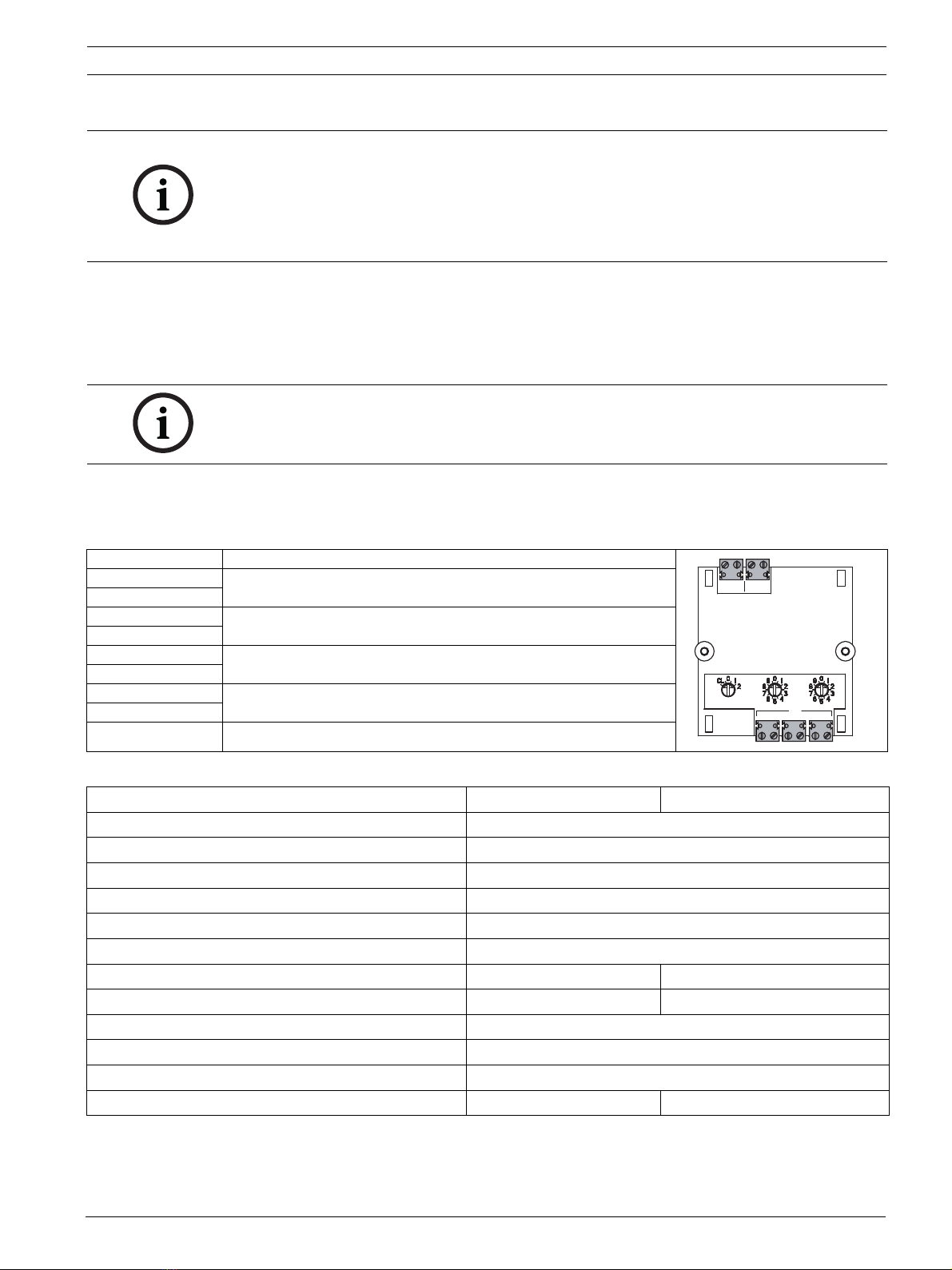

FLM-420-EOL4W-D | FLM-420-EOL4W-S hu 15
Bosch Sicherheitssysteme GmbH F.01U.121.916 | 5.0 | 2011.05
Megjegyzések
Funkciók
Az FLM-420-EOL4W EOL-modul LSN az EN 54-13 szabványnak megfelelően észleli az LSN
vonalon és a kiegészítő tápegységben fellépő hibát, és a vonal segítségével jelenti a hibát a
tűzjelző központ kezelőpultjának.
Az FLM-420-EOL4W modult az LSN-hurkok és LSN-ágak lezárásához használják. LSN T-
elágazások lezárásához használja az FLM-420-EOL2W EOL-modult.
Cím beállítása
Hornyolt csavarhúzóval állítsa a forgó kapcsolókat a megfelelő helyzetbe.
Csatlakozás
Műszaki adatok
- A telepítést csak jogosult és szakképzett személyzet végezheti!
- Az LSN-busz minden olyan végét, amelyhez négyvezetékes elemek csatlakoznak, EOL-
modullal kell lezárni.
- A telepítés során az adott országban érvényes szabványokat és előírásokat figyelembe kell
venni.
- Hurkos vezetékezésnél a hurok tápellátását csak ERT használata esetén kell lezárni. Ha
nem használnak ERT-rendszert, a tápellátást az FLM-420-EOL4W modulnál kell lezárni.
FIGYELEM!
Az FLM-420-EOL4W modul nem használható T-elágazások lezárására.
Leírás Funkció
LSN a1- LSN be
LSN b1+
LSN a2- Kimenő LSN
LSN b2+
POW IN +U Tápellátás, bejövő
POW IN 0V
POW OUT +U Tápellátás, kimenő (csak ERT-rendszer használata esetén
szükséges)
POW OUT 0V
Shield Kábelárnyékolás
8¸M888N
HGO8AF
88
88¸M888N
HGO8GML
DKF
Z¦88[¸8888Z¦88[¸88888Kab^e]
FLM-420-EOL4W-D FLM-420-EOL4W-S
Kiegészítő bemeneti feszültség 8–30 V DC
LSN bemeneti feszültség 15–33 V DC
Kiegészítő áramfelvétel < 5,0 mA
LSN-áramfelvétel < 2,0 mA
Ház anyaga ABS + PC-keverék
Ház színe Fehér (RAL 9003)
Méretek Kb. 77 x 86 x 44 mm Kb. 126 x 126 x 71 mm
Tömeg 85 g 346 g
Megengedett üzemi hőmérséklet -20 °C és +55 °C között
Megengedett tárolási hőmérséklet -25 °C és +85 °C között
Megengedett relatív páratartalom < 96%, nem lecsapódó
Védelmi osztály az IEC 60529 szabvány szerint IP 30 IP 54

16 it FLM-420-EOL4W-D | FLM-420-EOL4W-S
F.01U.121.916 | 5.0 | 2011.05 Bosch Sicherheitssysteme GmbH
Note
Funzioni
Il modulo EOL FLM-420-EOL4W LSN è in grado di rilevare i guasti sulla linea LSN e
l'alimentazione ausiliaria in conformità allo standard EN 54-13; inoltre, utilizza la linea per
riportare un errore sul pannello operativo della centrale di rivelazione incendi.
FLM-420-EOL4W viene utilizzato per completare i loop e le linee aperte LSN. Utilizzare il
modulo EOL FLM-420-EOL2W per terminare le diramazioni LSN.
Impostazione indirizzi
Utilizzare un cacciavite a testa piatta per spostare gli interruttori a rotazione nella posizione
desiderata.
Connessione
Dati tecnici
- L'installazione deve essere eseguita solo da personale specializzato e autorizzato.
- Ciascuna estremità del bus LSN a cui sono collegati elementi a 4 fili deve terminare con
un modulo EOL.
- Durante l'installazione, è necessario attenersi alle normative e alle linee guida locali.
- In presenza di un cablaggio in loop, quando viene utilizzato ERT, l'alimentazione deve solo
terminare nel loop. In assenza di un sistema ERT, l'alimentazione deve terminare in
corrispondenza del modulo FLM-420-EOL4W.
NOTA!
Non è possibile utilizzare FLM-420-EOL4W per terminare le diramazioni.
Descrizione Funzione
LSN a1- Ingresso LSN
LSN b1+
LSN a2- LSN in uscita
LSN b2+
POW IN +U Alimentazione, in entrata
POW IN 0V
POW OUT +U Alimentazione, in uscita (richiesta solo con sistema ERT)
POW OUT 0V
Shield Schermatura cavo
8¸M888N
HGO8AF
88
88¸M888N
HGO8GML
DKF
Z¦88[¸8888Z¦88[¸88888Kab^e]
FLM-420-EOL4W-D FLM-420-EOL4W-S
Tensione di ingresso AUX Da 8 VDC a 30 VDC
Tensione di ingresso LSN Da 15 VDC a 33 VDC
Consumo corrente AUX < 5 mA
Consumo corrente LSN < 2,0 mA
Materiale alloggiamento Composto ABS + PC
Colore alloggiamento Bianco (RAL 9003)
Dimensioni Circa 77 x 86 x 44 mm Circa 126 x 126 mm x 71 mm
Peso 85 g 346 g
Temperatura di esercizio consentita Da -20 °C a +55 °C
Temperatura di stoccaggio consentita Da -25 °C a +85 °C
Umidità relativa consentita < 96%, senza condensa
Classe di protezione conforme a IEC 60529 IP 30 IP 54

FLM-420-EOL4W-D | FLM-420-EOL4W-S nl 17
Bosch Sicherheitssysteme GmbH F.01U.121.916 | 5.0 | 2011.05
Opmerkingen
Functies
De FLM-420-EOL4W EOL-module LSN kan storingen in de LSN-lijn en de voeding voor
randapparatuur detecteren conform EN 54-13 en gebruikt de lijn om een fout te melden op
het bedieningspaneel van de brandmeldcentrale.
De FLM-420-EOL4W wordt gebruikt om LSN-lussen en LSN-steeklijnen compleet te maken.
Gebruik de FLM-420-EOL2W EOL-module om LSN T-aftakkingen af te sluiten.
Adresinstelling
Gebruik een platte schroevendraaier om de draaischakelaars in de gewenste standen te
draaien.
Aansluiting
Technische specificaties
- Installatie mag uitsluitend worden uitgevoerd door geautoriseerd en gespecialiseerd
personeel!
- Ieder uiteinde van de LSN-bus waarop 4-draads elementen zijn aangesloten, moeten
worden afgesloten met een afsluitmodule.
- Bij de installatie dient rekening gehouden te worden met specifieke landelijke normen en
richtlijnen.
- Wanneer lusbekabeling aanwezig is, moet de voedingseenheid alleen worden afgesloten
in de lus wanneer ERT wordt gebruikt. Als geen ERT-systeem aanwezig is, moet de
voedingseenheid worden afgesloten bij de FLM-420-EOL4W module.
AANWIJZING!
De FLM-420-EOL4W kan niet worden gebruikt om T-aftakkingen af te sluiten.
Omschrijving Functie
LSN a1- LSN in
LSN b1+
LSN a2- LSN uitgaand
LSN b2+
POW IN +U Voeding, ingaand
POW IN 0V
POW OUT +U Voeding, uitgaand (alleen vereist met ERT-systeem)
POW OUT 0V
Shield Kabelafscherming
8¸M888N
HGO8AF
88
88¸M888N
HGO8GML
DKF
Z¦88[¸8888Z¦88[¸88888Kab^e]
FLM-420-EOL4W-D FLM-420-EOL4W-S
Ingangsspanning AUX 8 VDC tot 30 VDC
Ingangsspanning LSN 15 VDC tot 33 VDC
Stroomverbruik AUX < 5,0 mA
Stroomverbruik LSN < 2,0 mA
Materiaal van behuizing ABS/PC-composiet
Kleur van behuizing Signaalwit (RAL 9003)
Afmetingen Ca. 77 x 86 x 44 mm Ca. 126 x 126 x 71 mm
Gewicht 85 g 346 g
Toegestane bedrijfstemperatuur -20°C tot +55°C
Toegestane opslagtemperatuur -25°C tot +85°C
Toegestane relatieve vochtigheid <96%, niet-condenserend
Beschermingsklasse conform IEC 60529 IP 30 IP 54

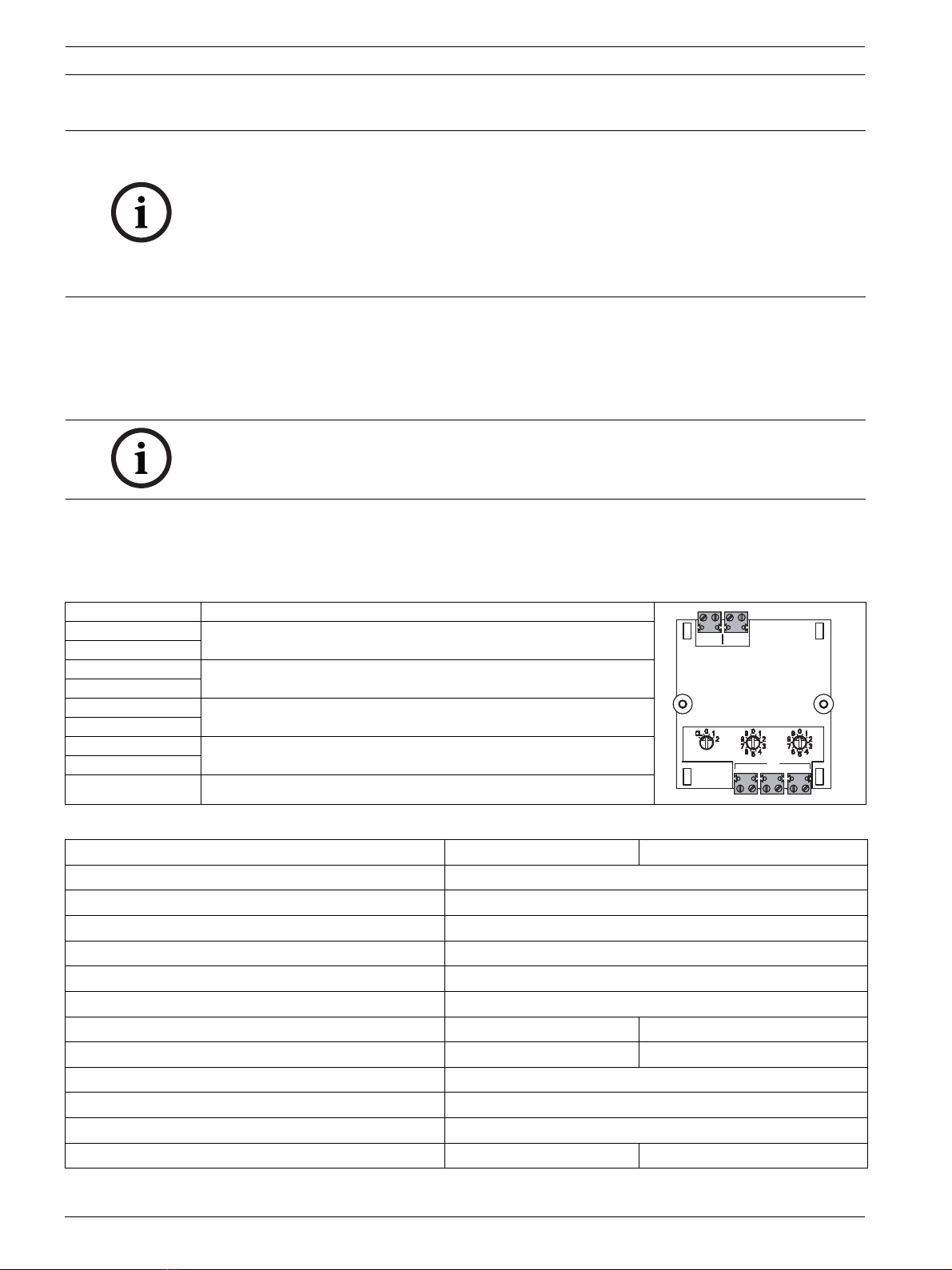

18 pl FLM-420-EOL4W-D | FLM-420-EOL4W-S
F.01U.121.916 | 5.0 | 2011.05 Bosch Sicherheitssysteme GmbH
Notatki
Funkcje
ModułFLM-420-EOL4W EOL do sieci LSN umożliwia wykrywanie awarii w liniach LSN i
dodatkowych zasilaczach zgodnie z normą EN 54-13. Zgłaszanie błędów do panelu sterowania
centrali sygnalizacji pożaru odbywa się za pośrednictwem linii.
Moduł FLM-420-EOL4W umożliwia tworzenie zakończeń pętli LSN i odgałęzień sieci LSN. Jako
zakończenie w układach T-tap sieci LSN należy stosować moduł EOL FLM-420-EOL2W.
Ustawienia adresów
Do ustawienia przełączników obrotowych w żądanym położeniu należy zastosować płaski
śrubokręt.
Połączenie
Parametry techniczne
- Instalację należy powierzyć wyłącznie wyspecjalizowanym i upoważnionym do tego
osobom!
- Na każdym końcu magistrali LSN, do której podłączone są elementy 4-żyłowe, należy
zainstalować moduły EOL.
- W trakcie instalacji należy przestrzegać standardów i wytycznych obowiązujących w kraju,
w którym przeprowadzana jest instalacja.
- Jeśli zastosowano okablowanie pętli, połączenie zasilania może być zakończone w pętli
tylko w przypadku użycia systemu ERT. Jeśli nie zastosowano systemu ERT, połączenie
zasilania musi być zakończone modułem FLM-420-EOL4W.
UWAGA!
Moduł FLM-420-EOL4W nie może być użyty jako zakończenie w układach T-tap.
Opis Funkcja
LSN a1- Połączenie wejściowe LSN
LSN b1+
LSN a2- Połączenie wyjściowe LSN
LSN b2+
POW IN +U Zasilanie, połączenie wejściowe
POW IN 0V
POW OUT +U Zasilanie, połączenie wyjściowe (wymagane tylko w przypadku
systemu ERT)
POW OUT 0V
Shield Osłona przewodu
8¸M888N
HGO8AF
88
88¸M888N
HGO8GML
DKF
Z¦88[¸8888Z¦88[¸88888Kab^e]
FLM-420-EOL4W-D FLM-420-EOL4W-S
Napięcie wejściowe AUX 8 VDC - 30 VDC
Napięcie wejściowe sieci LSN 15 VDC - 33 VDC
Pobór prądu przez AUX < 5,0 mA
Pobór prądu w sieci LSN < 2,0 mA
Materiał obudowy Mieszanka tworzyw ABS i PC
Kolor obudowy Biały (RAL 9003)
Wymiary Ok. 77 x 86 x 44 mm Ok. 126 x 126 x 71 mm
Ciężar 85 g 346 g
Temperatura pracy -20°C ÷ +55°C
Temperatura przechowywania -25°C ÷ +85°C
Dopuszczalna wilgotność względna <96%, bez kondensacji
Stopień ochrony zgodnie z normą IEC 60529 IP 30 IP 54

FLM-420-EOL4W-D | FLM-420-EOL4W-S pt 19
Bosch Sicherheitssysteme GmbH F.01U.121.916 | 5.0 | 2011.05
Notas
Funções
O módulo EOL LSN FLM-420-EOL4W consegue detectar falhas na linha LSN e na alimentação
auxiliar em conformidade com a norma EN 54-13 e utiliza a linha para comunicar um erro no
painel de comando do painel de incêndio.
O FLM-420-EOL4W é utilizado para completar loops e ramais LSN. Utilize o módulo EOL FLM-
420-EOL2W para terminar ramais em T LSN.
Definição de endereço
Utilize uma chave de fendas para colocar os interruptores rotativos na posição pretendida.
Ligação
Dados técnicos
- A instalação só pode ser executada por pessoal autorizado e especializado!
- Cada extremidade do loop LSN, no qual estão ligados elementos de 4 fios, deve ser
terminada com um módulo de fim-de-linha (EOL).
- As normas e directivas específicas do país têm de ser observadas durante a instalação.
- Caso exista uma cablagem em loop (anel), a alimentação apenas pode terminar no loop
quando é utilizado o sistema ERT. Se não existir um sistema ERT, a alimentação tem de
terminar no módulo FLM-420-EOL4W.
NOTA!
O FLM-420-EOL4W não pode ser utilizado para terminar ramais em Tee Off.
Descrição Função
LSN a1- Entrada LSN
LSN b1+
LSN a2- LSN de saída
LSN b2+
POW IN +U Fonte de alimentação, entrada
POW IN 0V
POW OUT +U Fonte de alimentação, saída (apenas necessário com o sistema
ERT)
POW OUT 0V
Shield Blindagem de cabos
8¸M888N
HGO8AF
88
88¸M888N
HGO8GML
DKF
Z¦88[¸8888Z¦88[¸88888Kab^e]
FLM-420-EOL4W-D FLM-420-EOL4W-S
Tensão de entrada AUX 8 Vdc a 30 Vdc
Tensão de entrada LSN 15 Vdc a 33 Vdc
Consumo de corrente AUX < 5,0 mA
Consumo de corrente LSN < 2,0 mA
Material da caixa Mistura de ABS + PC
Cor da caixa Branco brilhante (RAL 9003)
Dimensões Aprox. 77 x 86 x 44 mm Aprox. 126 x 126 x 71 mm
Peso 85 g 346 g
Temperatura de serviço permitida -20 °C a +55 °C
Temperatura de armazenamento permitida -25 °C a +85 °C
Humidade relativa permitida <96 %, sem condensação
Classe de protecção em conformidade com a norma
IEC 60529
IP 30 IP 54

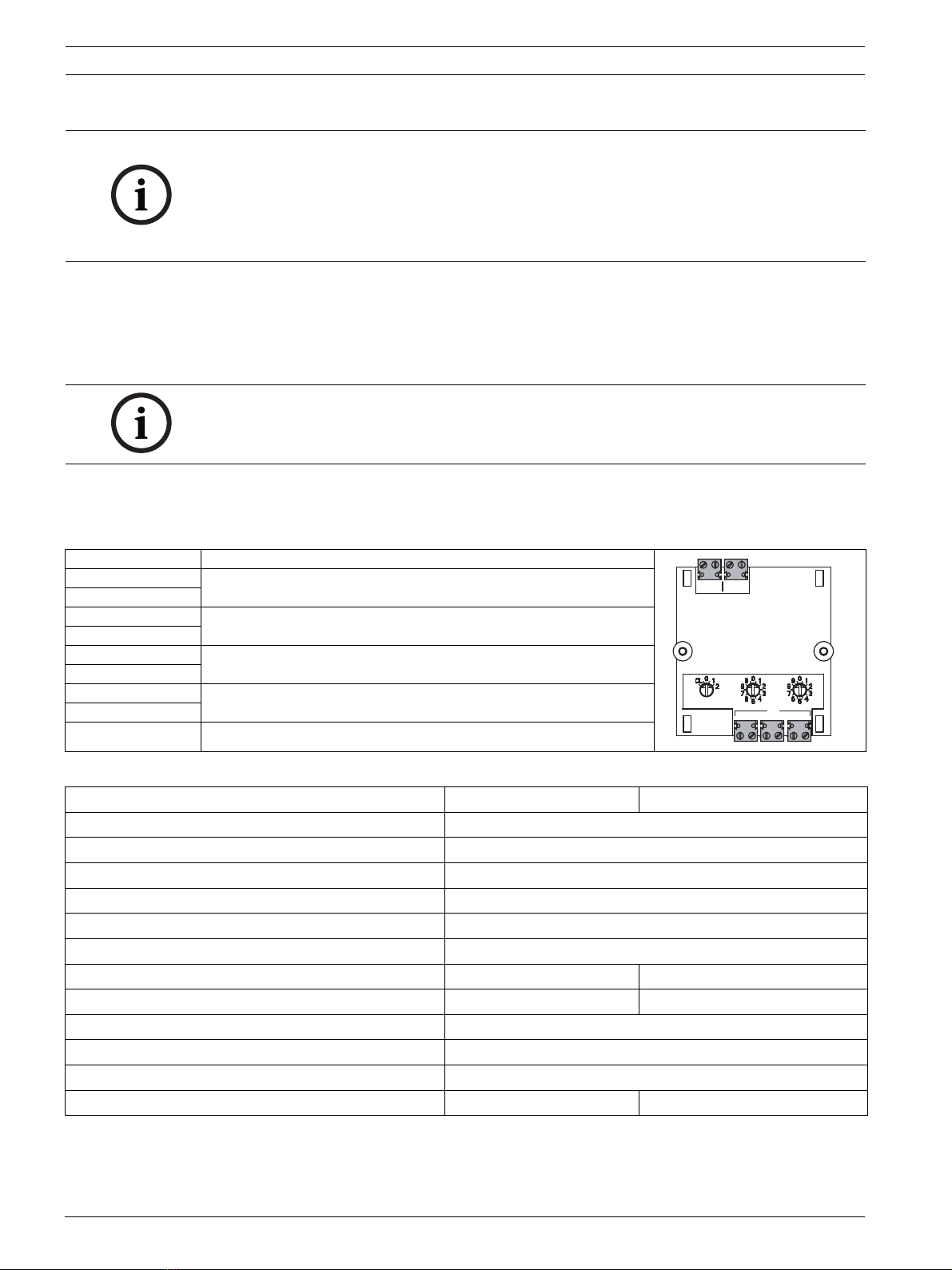

20 ro FLM-420-EOL4W-D | FLM-420-EOL4W-S
F.01U.121.916 | 5.0 | 2011.05 Bosch Sicherheitssysteme GmbH
Note
Funcţii
Modulul EOL LSN FLM-420-EOL4W poate detecta defect în linia LSN şi alimentare auxiliară în
conformitate cu EN 54-13 şi utilizează linia pentru a raporta o eroare pe panoul de operare al
panoului de detecţie incendiu.
FLM-420-EOL4W este utilizat pentru a completa buclele LSN şi liniile LSN. Utilizaţi modulul
EOL FLM-420-EOL2W pentru a termina ramurile în T LSN.
Setarea adresei
Utilizaţi o şurubelniţă cu cap drept pentru a deplasa comutatoarele rotative în poziţia dorită.
Conexiune
Date tehnice
- Instalarea trebuie efectuată numai de personal autorizat şi specializat!
- Fiecare capăt al magistralei LSN la care sunt conectate elemente cu 4 fire trebuie să se
termine cu un modul EOL.
- Standardele şi instrucţiunile naţionale trebuie avute în vedere în timpul instalării.
- Dacă este prezent cablajul tip buclă, sursa de alimentare trebuie să se termine numai în
buclă când se utilizează ERT. Dacă nu este prezent niciun sistem ERT, sursa de alimentare
trebuie să se termine la modulul FLM-420-EOL4W.
INDICATIE!
FLM-420-EOL4W nu poate fi utilizat pentru a termina ramurile în T.
Descriere Funcţie
LSN a1- LSN intrare
LSN b1+
LSN a2- LSN ieşire
LSN b2+
POW IN +U Sursă alimentare, intrare
POW IN 0V
POW OUT +U Sursă alimentare, ieşire (necesară doar cu sistemul ERT)
POW OUT 0V
Shield Ecran protecţie cablu
8¸M888N
HGO8AF
88
88¸M888N
HGO8GML
DKF
Z¦88[¸8888Z¦88[¸88888Kab^e]
FLM-420-EOL4W-D FLM-420-EOL4W-S
Tensiune de intrare AUX 8 V c.c. la 30 V c.c.
Tensiune de intrare LSN 15 V c.c. la 33 V c.c.
Consum de curent AUX < 5,0 mA
Consum de curent LSN < 2,0 mA
Material carcasă Amestec ABS + PC
Culoare carcasă Semnal alb, (RAL 9003)
Dimensiuni Aprox. 77 x 86 x 44 mm Aprox. 126 x 126 x 71 mm
Greutate 85g 346g
Temperatură de funcţionare permisă -20 °C până la +55 °C
Temperatură de depozitare permisă -25 °C până la +85 °C
Umiditate relativă permisă <96%, fără condens
Clasă de protecţie conformă cu IEC 60529 IP 30 IP 54
