Burkert 6520 NARMUR User manual

Operating Instructions
Bedienungsanleitung
Instructions de Service
Type 6520 NAMUR
Valve with 24 V connection
Ventil mit 24 V-Anschluß
Vanne avec raccordement 24 V

We reserve the right to make technical changes without notice.
Technische Änderungen vorbehalten.
Sous resérve de modification techniques.
© 2002 Bürkert Werke GmbH & Co. KG
Operating Instructions 0606/10_EU-ML_00800608

6520 - 1
Type 6520 NAMUR Valve with 24 V connection
CONTENTS
1 GENERAL NOTES .......................................................................................................................................... 2
1.1 Symbols ......................................................................................................................................... 2
1.2 General Safety instructions .................................................................................................. 2
2 GENERAL DESCRIPTION ......................................................................................................................... 3
2.1 Type 6520 NAMUR Valve with 24 V connection ......................................................... 3
3 GENERAL TECHNICAL DATA ................................................................................................................ 4
3.1 Type 6520 NAMUR with 24 V connection ..................................................................... 4
3.2 Valve construction ................................................................................................................... 4
3.3 Operation .................................................................................................................................... 5
3.4 Medium......................................................................................................................................... 5
4 INSTALLATION AND COMMISSIONING OF THE VALVE .................................................... 6
4.1 Mounting the valve / pneumatic position indicator ..................................................... 7
4.2 Measures to be taken before commissioning ................................................................ 7
4.3 Electrical connection of the Type 6520 NAMUR valve with the 24 V
connection .................................................................................................................................. 8
5 FAULTS.................................................................................................................................................................. 9

2 - 6520
english
To ensure that the device functions correctly, and will have a long service life,
please comply with the information in these Operating Instructions, as well as
the application conditions and permissible data given in the Type 6520 data
sheet:
• When planning the application of the device, and during its operation,
observe the general technical rules!
• Observe the relevant accident prevention and safety regulations applicable
for electrical equipment throughout the operation, maintenance and repair
of the device! Always switch off the voltage supply before working on the
system!
• Note that line connections and valves must not be loosened while the
system is under pressure
• Take suitable measures to prevent impairment due to improper use.
• If these instructions are ignored, no liability will be accepted from our side,
and the guarantee on the device and on accessories will become invalid!
1 GENERAL NOTES
In these Operating Instructions, the following symbols are used:
Indicates a working step that you have to carry on.
Indicates information which must be followed. Failure to do
this could endanger your health or the functionality of the
device..
ATTENTION!
NOTE Indicates important additional information, tips and
recommendations.
1.1 Symbols
1.2 General Safety instructions

6520 - 3
english
2 GENERAL DESCRIPTION
Type 6520 NAMUR valve for the control of process valves with electrical
connections, available with either a 24 V connection.
2.1 Type 6520 NAMUR Valve with 24 V connection
• Pilot-driven pneumatic valve with a piezo valve as the pilot control
• Very low switching and standby current

4 - 6520
english
NOTE Under normal conditions, the devices work maintenance-free.
• Drives: - Piezo drive,
• Valve housing with membrane and seat seals (5/2)
• Service ports 2 (B) / 4 (A) with change-over plate to MAMUR flange layout,
plus feed and drain connections 1, 3 and 5 with G 1/4 internal thread
• Can be installed in any position, preferably with connection at top
Operating voltage: 24 V DC ±10%
Pressure range: 2,5 to 7 bar
Flange: NAMUR flange
Standby current: < 150 µA at 24 V
Power dissipation: < 10 mW
Permissible temperature range
Ambient: - 20 to +55 ° C
Medium: - 20 to +50 ° C
Protection class: IP 65
The valve can be supplied in explosion protection class
to EN 50020, II 2G EEx ia IIC T6
3 GENERAL TECHNICAL DATA
3.1 Type 6520 NAMUR with 24 V connection
3.2 Valve construction

6520 - 5
english

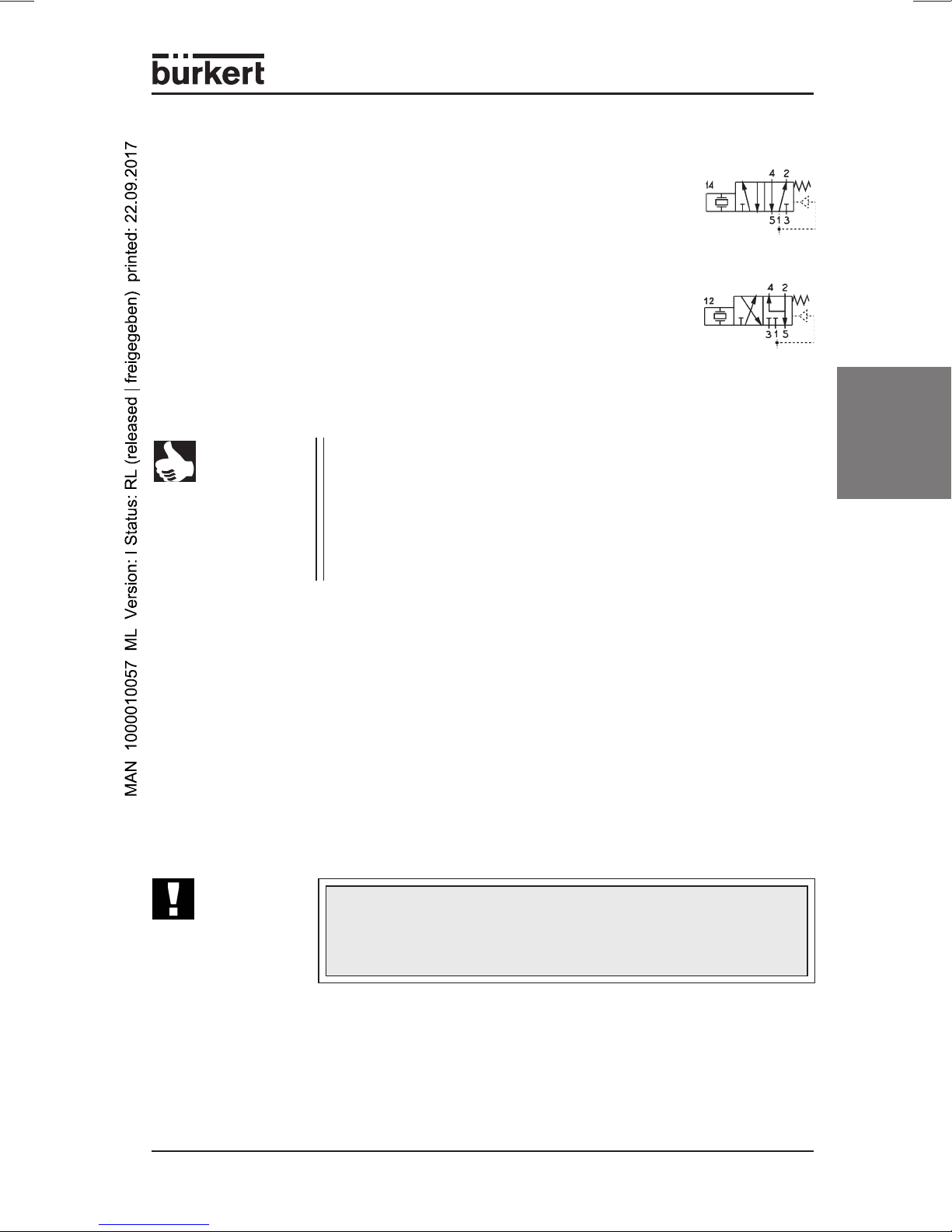

5/2 way valve:
In standby position, pressure port 1 connected to outlet 2.
Outlet 4 vented
3/2 way valve with return of exhaust:
In standby position, pressure port 1 blocked, outlet 2 vented
into output 4
The integrated exhaust air feedback prevents the penetration of ambient air into
the spring recess of the drive.
NOTE Application in either 5/2 or 3/2 way type.
To convert from the 5/2 to the 3/2 way model, or vice versa,
turn the change-over plate through 180°. When using as a 3/2
way valve, close off outlet 3 with the supplied G1/4 locking
screw. This ensures that the integrated feedback of outgoing
air functions correctly.
3.3 Operation
• Filtered compressed air, oiled or unoiled (max. particle size 5 µm)
• Sealing material: PB = Polyurethane and NBR
• Permissible temperature range: - 20 to +50 ° C
• Operating pressure range: 2,5 to 7 bar
ATTENTION! Note the permissible pressure range given on the rating
plate. Pressure difference between port 1 and 3/5 > 2,5 bar.
The valve is driven using instrument air, and serves as a 3/2 or 5/2-way valve
for the switching of non-inflammable media. The valve must only be operated in
the mounted condition, unless it is ensured that explosive atmospheres can
only rarely penetrate the interior of the valve, and only for short periods.
3.4 Medium

6 - 6520
english
Work on the device should only be carried out by specialist staff using the
correct tools!
Before carrying out work on the system, always switch off the voltage
supply!
Implement the pressure supply with as large a volume as possible (even for
pilot devices such as pressure regulators, service units etc.);
Operating pressure ≥2,5 bar;
Minimum flow rate 270 l/min at P connection of valve 1)1)
1)1)
1)
Before mounting the valve, clean out the pipelines!
Note, that contamination impairs the function of the PIEZO pilot valve!
Where necessary, fit a dirt trap upstream to protect from faults.
Ensure that the operating conditions agree with the performance data of
the unit!
Avoid back pressure in the exhaust channels by means of a large-volume
silencer!
4 INSTALLATION AND COMMISSIONING OF THE VALVE
Line connections and valves must not be loosened while
the system is under pressure !
There are no replacement parts for the unit! In case of fault,
please return the unit to the manufacturer.
ATTENTION!
1) In the case of version with reduced flow rate
(ID no. 141 721 Z; ID no. 141 72 S), the flow rate is reduced to 150 l/min.

6520 - 7
english
Check all connections, voltages and the operational pressure!
Ensure that the max. operating data (see rating plate) id not exceeded!
Check the correct connection of ports 1 and 3 or 5 respectively in
accordance with the regulations. On no account must these be reversed!
Mount the valve directly onto the NAMUR connection flange of the
pneumatic drive using the 2 supplied M5 x 35 screws.

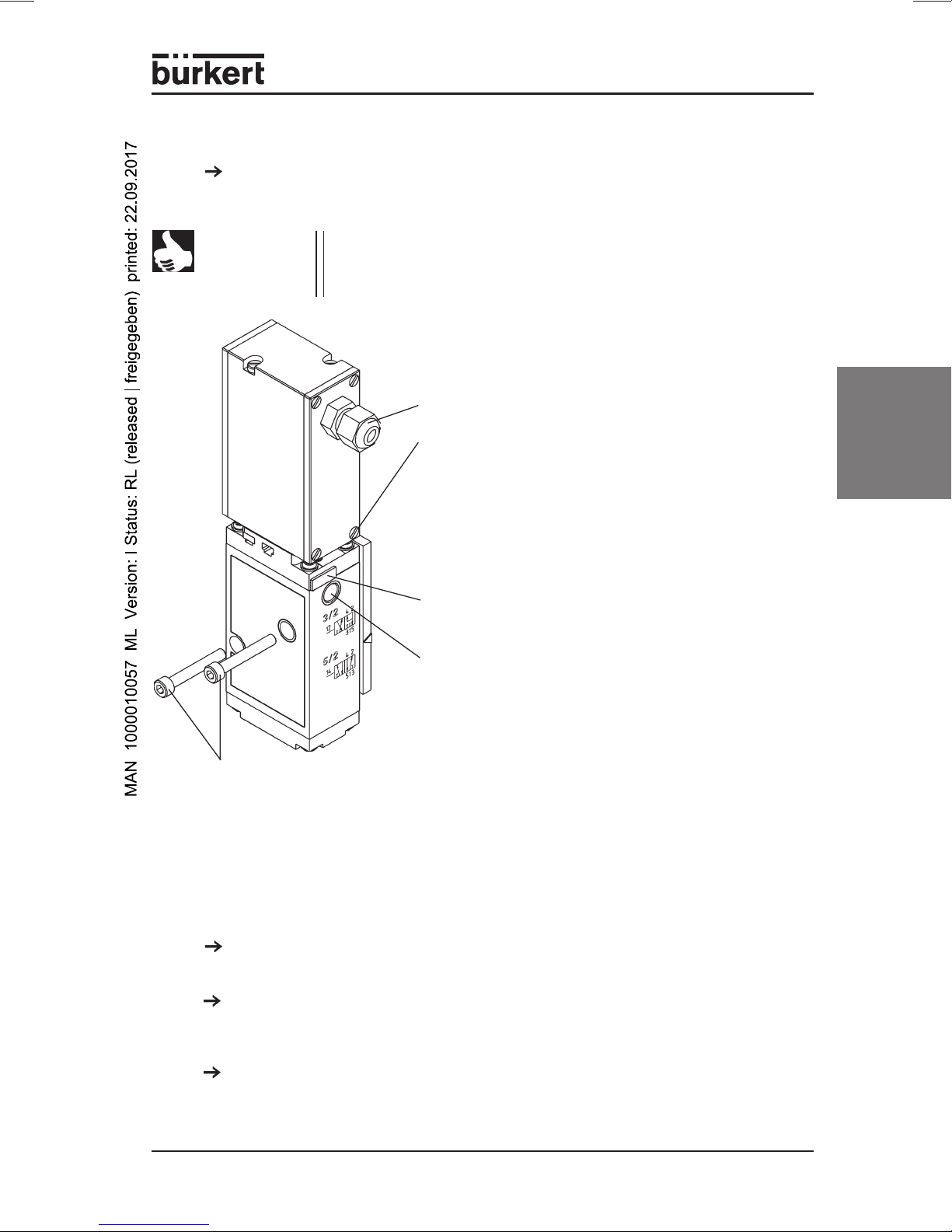

Fig. 3: Mounting the valve / Pneumatic position indicator
M3 x 35 screws
NOTE The supplied coded pin ensures that the device can only be
mounted in the foreseen position. (guarantees the pre-defined
direction of operation of the drive).
24 V connection
Indicator pin to show the pneumatic position
In an unswitched valve, the red indicator pin can be
pressed in. If the valve is switched, the indicator pin
travels out, and remains in this position. Every time a
functional check is carried out, this pin must be pressed
in again.
Identification label (removable for marking / inscription)
Port 14
• Not used in standard model
• Used as an control air boost connection and as a
connection for pneumatic controls
4.2 Measures to be taken before commissioning
4.1 Mounting the valve / pneumatic position indicator

8 - 6520
english
4.3 Electrical connection of the Type 6520 NAMUR valve with the 24
V connection
Connection:
Terminal 1124 V
Terminal 13 0 V / Ground

6520 - 9
english
Check the electrical
connetctions
Ensure the operating voltage is
as given on the rating plate
Implement the pressure supply
with as large a volume as pos-
sible (even for pilot devices
such as pressure regulators,
service units, shut-off valves,
etc.);
minimum operating pressure
≥≥
≥≥
≥2,5 bar,
minimum flow rate 270 l/min
at P connection of valve 1)
Implement the pressure supply
with as large a volume as pos-
sible (even for pilot devices
such as pressure regulators,
service units, shut -off valves,
etc.);
minimum operating pressure
≥≥
≥≥
≥2,5 bar,
minimum flow rate 270 l/min
at P connection of valve 1)
Use silencers or expansion
vessels with correspondingly-
large dimensions.
Clean soiled silencers.
Pressure load the exhaust
channels with pressure pulse to
blow away the dirt; Install a
new pilot or main valve if this
measure is unsuccessful.
5 FAULTS
Insufficient or no
operating voltage;
Pressure supply insuffi-
cient or not present.
Pressure supply insuffi-
cient or not present;
Insufficient venting of
the exhaust channels
due to a silencer that is
soiled or is too small
(back pressure);
Soiling or foreign bodies
in the pilot or main valve.
Valve does not
switch:
Valves switches
delayed or
blows out from
the bleed ports:
1) In the case of version with reduced flow rate
(ID no. 141 721 Z; ID no. 141 72 S), the flow rate is reduced to 150 l/min.
Remedy
Possible causeFault

10 - 6520
english
NOTES

6520 - 11
deutsch
Ventil Typ 6520 NAMUR mit 24 V-Anschluss
INHALT:
1 ALLGEMEINE HINWEISE ........................................................................................................................ 12
1.1 Darstellungsmittel ................................................................................................................... 12
1.2 Allgemeine Sicherheitshinweise ..................................................................................... 12
2 ALLGEMEINE BESCHREIBUNG ....................................................................................................... 13
2.1 Ventil Typ 6520 NAMUR mit 24 V-Anschluss ............................................................. 13
3 ALLGEMEINE TECHNISCHE DATEN ............................................................................................. 14
3.1 Typ 6520 NAMUR mit 24 V-Anschluss ........................................................................ 14
3.2 Ventilaufbau............................................................................................................................ 14
3.3 Wirkungsweisen .................................................................................................................... 15
3.4 Medium ..................................................................................................................................... 15
4 MONTAGE UND INBETRIEBNAHME DES VENTILS ........................................................... 16
4.1 Befestigung des Ventils / pneumatische Stellungsanzeige ................................ 17
4.2 Maßnahmen vor der Inbetriebnahme ............................................................................ 17
4.3 Elektr. Anschluss des Ventils Typ 6520 mit 24 V-Anschaltung .......................... 18
5 STÖRUNGEN .................................................................................................................................................. 19

12 - 6520
deutsch
1.2 Allgemeine Sicherheitshinweise
1 ALLGEMEINE HINWEISE
1.1 Darstellungsmittel
In dieser Betriebsanleitung werden folgende Darstellungsmittel verwendet:
markiert einen Arbeitsschritt, den Sie ausführen müssen.
ACHTUNG! kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre
Gesundheit oder die Funktionsfähigkeit des Gerätes
gefährdet ist.
HINWEIS kennzeichnet wichtige Zusatzinformationen,
Tipps und Empfehlungen.
Beachten Sie die Hinweise dieser Betriebsanleitung sowie die Einsatzbe-
dingungen und zulässigen Daten gemäß Datenblatt Typ 6520, damit das
Gerät einwandfrei funktioniert und lange einsatzfähig bleibt:
• Halten Sie sich bei der Einsatzplanung und dem Betrieb des Gerätes an
die allgemeinen Regeln der Technik!
• Beachten Sie die geltenden Unfallverhütungs- und Sicherheits-
bestimmungen für elektrische Geräte während des Betriebs, der Wartung
und der Reparatur des Gerätes; schalten Sie vor Eingriffen in das System
in jedem Fall die Spannung ab!
• Beachten Sie, daß in Systemen, die unter Druck stehen, Leitungen und
Ventile nicht gelöst werden dürfen!
• Treffen Sie geeignete Maßnahmen, um unzulässige Beeinträchtigung
auszuschließen!
• Bei Nichtbeachtung dieser Hinweise entfällt jegliche Haftung unsererseits,
ebenso erlischt die Garantie auf Geräte u. Zubehörteile!

6520 - 13
deutsch
2 ALLGEMEINE BESCHREIBUNG
Ventil Typ 6520 NAMUR zur Ansteuerung von Prozeßventilen mit elektrischem
Anschluss, wahlweise mit 24 V-Anschluss
2.1 Ventil Typ 6520 NAMUR mit 24 V-Anschluss
• hilfsgesteuertes Pneumatikventil mit Piezoventil als Vorsteuerung
• sehr geringe Schalt- und Ruheströme

14 - 6520
deutsch
3.2 Ventilaufbau
HINWEIS Die Geräte arbeiten unter normalen Bedingungen wartungs-
frei.
3 ALLGEMEINE TECHNISCHE DATEN
3.1 Typ 6520 NAMUR mit 24 V-Anschluss
Betriebsspannung: 24 V DC ±10%
Druckbereich: 2,5 bis 7 bar
Flansch: NAMUR Flansch
Ruhestrom: < 150 µA bei 24 V
Verlustleistung: < 10 mW
Zulässiger Temperaturbereich:
Umgebung: - 20 bis +55 ° C
Medium: - 20 bis +50 ° C
Schutzart: IP 65
Das Ventil ist in Explosionsschutzart nach
EN 50020, II 2G EEx ia IIC T6 lieferbar.
• Antriebe: - Piezoantrieb,
• Ventilgehäuse mit Membran und Sitzdichtungen (5/2)
• Arbeitsanschlüsse 2 (B) / 4 (A) mit Wechselplatte nach Namur Flanschbild
sowie Ver- und Entsorgungsanschlüsse 1, 3 und 5 mit G 1/4 - Innen-
gewinde
• beliebige Einbaulage, vorzugsweise mit Anschaltung oben

6520 - 15
deutsch
5/2-Wege-Ventil:
in Ruhestellung Druckanschluss 1 mit Ausgang 2 verbunden,
Ausgang 4 entlüftet.
3/2-Wege-Ventil mit Abluftrückführung:
in Ruhestellung Druckanschluss 1 gesperrt,
Ausgang 2 in Ausgang 4 entlüftet.
Die integrierte Abluftrückführung verhindert das Eindringen von Umgebungsluft
in den Federraum des Antriebs.
3.3 Wirkungsweisen
HINWEIS Anwendung wahlweise in 5/2- oder 3/2-Wege-Ausführung.
ZumUmbau von der 5/2- in die 3/2-Wege-Ausführung bzw.
umgekehrt, drehen Sie die Wechselplatte um 180°. Verschlie-
ßen Sie bei Verwendung als 3/2-Wegeventil den Anschluss 3
mit den mitgelieferten Verschlussstopfen G1/4. Dadurch ist
gewährleistet, daß die integrierte Abluftrückführung funktio-
niert.
3.4 Medium
Beachten Sie den zulässigen Druckbereich, der auf dem
Typenschild angegeben ist.
Druckdifferenz zwischen Anschluss 1 und 3/5 > 2,5 bar.
ACHTUNG!
Das Ventil wird mit Instrumentenluft gesteuert und dient als 3/2- bzw. 5/2-
Wegeventil zum Schalten nicht brennbarer Medien. Das Ventil darf nur im
eingebauten Zustand betrieben werden, es sei denn, es wird sichergestellt,
daß explosionsfähige Atmosphäre nur selten und kurzzeitig in den Ventil-
innenraum gelangen kann.
• Gefilterte Druckluft, geölt oder ungeölt (Partikelgröße max 5 µm)
• Dichtwerkstoffe: PB = Polyurethan und NBR
• Zulässiger Temperaturbereich: - 20 bis +50 ° C
• Betriebsdruckbereich: 2,5 bis 7 bar

16 - 6520
deutsch
Eingriffe dürfen nur durch Fachpersonal und mit geeignetem Werkzeug
erfolgen!
Schalten Sie vor Eingriffen in das System in jedem Fall die Spannung ab!
Führen Sie die Druckversorgung auch bei vorgeschalteten Geräten wie
Druckreglern, Wartungseinheiten usw. möglichst großvolumig aus;
Betriebsdruck ≥ 2,5 bar;
Mindestdurchflußmenge 270 l/min am P-Anschluss des Ventils1);
Säubern Sie vor Montage des Ventils die Rohrleitungen!
Verschmutzungen beeinträchtigen die Funktion des PIEZO-Vorsteuer-
ventils!
Schalten Sie gegebenenfalls zum Schutz vor Störungen einen Schmutz-
fänger vor.
Achten Sie auf Übereinstimmung der Betriebsbedingungen mit den
Leistungsdaten des Gerätes!
Vermeiden Sie Staudrücke in den Abluftkanälen durch großvolumige
Schalldämpfer!
4 MONTAGE UND INBETRIEBNAHME DES VENTILS
ACHTUNG!ACHTUNG!
ACHTUNG!ACHTUNG!
ACHTUNG! In Systemen, die unter Druck stehen, dürfen Leitungen oder
Ventile nicht gelöst werden!
Für das Gerät gibt es keine Ersatzteile! Senden Sie das
Gerät bei einem Defekt bitte zurück an den Hersteller.
1) Bei Ausführungen mit reduziertem Durchfluß
(Id.-Nr. 141 721 Z; Id.-Nr. 141 722 S)
reduziert sich die Mindestdurchflußmenge auf 150 l/min.

6520 - 17
deutsch
24 V-Anschaltung
Anzeigestift zur Anzeige der pneumatischen
Stellung.
Bei ungeschaltetem Ventil läßt sich der rote An-
zeigestift eindrücken. Wird das Ventil geschaltet,
fährt der Anzeigestift aus und bleibt in dieser
Stellung. Bei jeder Funktionsüberprüfung muß der
Anzeigestift erneut eingedrückt werden.
Kennzeichnungsschild
(abnehmbar für Markierungen/Beschriftungen)
Anschluss 14
• in Standardausführung nicht belegt
• dient als Steuerhilfsluftanschluss und als
Anschluss für pneumatische Ansteuerungen
Überprüfen Sie Anschlüsse, Spannung und Betriebsdruck!
Beachten Sie, daß max. Betriebsdaten (siehe Typenschild) nicht über-
schrittenwerden!
Überprüfen Sie die vorschriftsmäßige Belegung der Anschlüsse 1 und 3
bzw. 5, diese dürfen auf keinen Fall vertauscht werden!
4.2 Maßnahmen vor der Inbetriebnahme
4.1 Befestigung des Ventils / pneumatische Stellungsanzeige
Bild 3: Befestigung des Ventils / Pneumatische Stellungsanzeige
M5x35 Schrauben
Der mitgelieferte Kodierstift stellt sicher, daß das Gerät nur in
der vorgesehenen Lage montiert werden kann (Sicherstellung
der festgelegten Wirkrichtung des Antriebs).
HINWEIS
Befestigen Sie das Ventil mit den zwei mitgelieferten M5x35 Schrauben
direkt an der NAMUR-Anschlussfläche des pneumatischen Antriebs.

18 - 6520
deutsch
Anschluss:Anschluss:
Anschluss:Anschluss:
Anschluss:
Klemme 11 24 V
Klemme 13 0 V / Ground
4.3 Elektr. Anschluss des Ventils Typ 6520 NAMUR mit
24 V-Anschluss
