Chauvin Arnoux C.A 1623 User manual

C.A 1623
 Calibrateur de sondes RTD
 RTD probes temperature calibrator
 Temperaturkalibrator für RTD sonden
 Calibratore de temperatura sonda RTD
 Calibrador de temperatura sonda RTD
Notice de fonctionnement
User’s manual
Bedienungsanleitung
Libretto d’Istruzioni
Manual de instrucciones
FRANÇAIS
E N G L I S H
D E U T C H
ITALIANO
ESPAÑOL

Calibrateur de température sonde RTD C.A 1623 Français
2
SOMMAIRE
1 INTRODUCTION..........................................................................................4
2 PRESENTATION DE LA FACE AVANT ..................................................5
3 INSTRUCTIONS D’UTILISATION............................................................ 6
3.1 M ESURE SONDE RTD :...............................................................................6
3.2 S IMULATION RTD : .....................................................................................6
4 SPECIFICATIONS........................................................................................7
5 SPECIFICATIONS GENERALES ..............................................................8
6 ADAPTATEUR SECTEUR (ACCESSOIRE).............................................8
6.1 BRANCHEMENT DE L’ADAPTATEUR SECTEUR.............................8
6.2 CARACTÉRISTIQUES AC/DC DE L’ADAPTATEUR SECTEUR ....... 9
7 MAINTENANCE...........................................................................................9
7.1 NETTOYAGE ...............................................................................................9
7.2 CALIBRATION ...........................................................................................10
7.3 REMPLACEMENT DES PILES .......................................................................10
7.4 VERIFICATION METROLOGIQUE ................................................................10
7.5 REPARATION ............................................................................................10
8 GARANTIE..................................................................................................11
9 POUR COMMANDER................................................................................11

Français Calibrateur de température sonde RTD C.A 1623
3
Vous venez d’acquérir un calibrateur de température sonde C.A 1623 et nous
vous remercions de votre confiance.
Pour obtenir le meilleur service de votre appareil :
•lisez attentivement cette notice de fonctionnement,
•respectez les précautions d’emploi
SIGNIFICATION DES SYMBOLES UTILISES
Tri sélectif des déchets pour le recyclage des
matériels électriques et électroniques au sein de
l'Union Européenne.
Conformément à la directive WEEE 2002/96/EC : ce
matériel ne doit pas être traité comme déchet
ménager.
ATTENTION, risque de DANGER ! Consulter la
notice de fonctionnement. Dans la présente notice de
fonctionnement, les instructions précédées de ce
symbole, si elles ne sont pas bien respectées ou
réalisées, peuvent occasionner un accident corporel
ou endommager l’appareil et les installations.
Conforme aux directives de l’Union Européenne.
Borne de terre.
Appareil entièrement protégé par isolation double ou
isolation renforcée.
Batterie

Calibrateur de température sonde RTD C.A 1623 Français
4
PRECAUTIONS D’EMPLOI
Afin d’éviter tout risque d’électrocution ou de blessures corporelles :
•N’appliquez jamais de tension supérieure à 30V entre deux bornes, ou
entre une borne et la terre,
•Assurez-vous que le couvercle des piles est fermé et verrouillé avant
d’utiliser le calibrateur,
•Débranchez les fils d’essais du calibrateur avant d’ouvrir le couvercle des
piles,
•N’utilisez pas le calibrateur ou ses cordons s’ils paraissent endommagés,
•N’utilisez pas le calibrateur en présence de gaz explosif, de vapeur ou de
poussière,
Afin d’éviter d’endommager le calibrateur :
•Veuillez choisir la bonne borne et nombre de fils avant d’utiliser le
calibrateur pour effectuer des mesures ou une calibration,
•Retirez le calibrateur de son environnement d’utilisation après l’avoir
éteint.
1 INTRODUCTION
Le calibrateur de température RTD est un instrument de mesure de précision
doublé d’un générateur. Il permet de calibrer les sondes RTD (sonde platine).
Le C.A 1623 peut mesurer ou simuler 7 types de sondes différentes (°C ou °F),
ainsi que la résistance. Il ne peut toutefois pas être utilisé comme instrument de
mesure et générateur à la fois.

Français Calibrateur de température sonde RTD C.A 1623
5

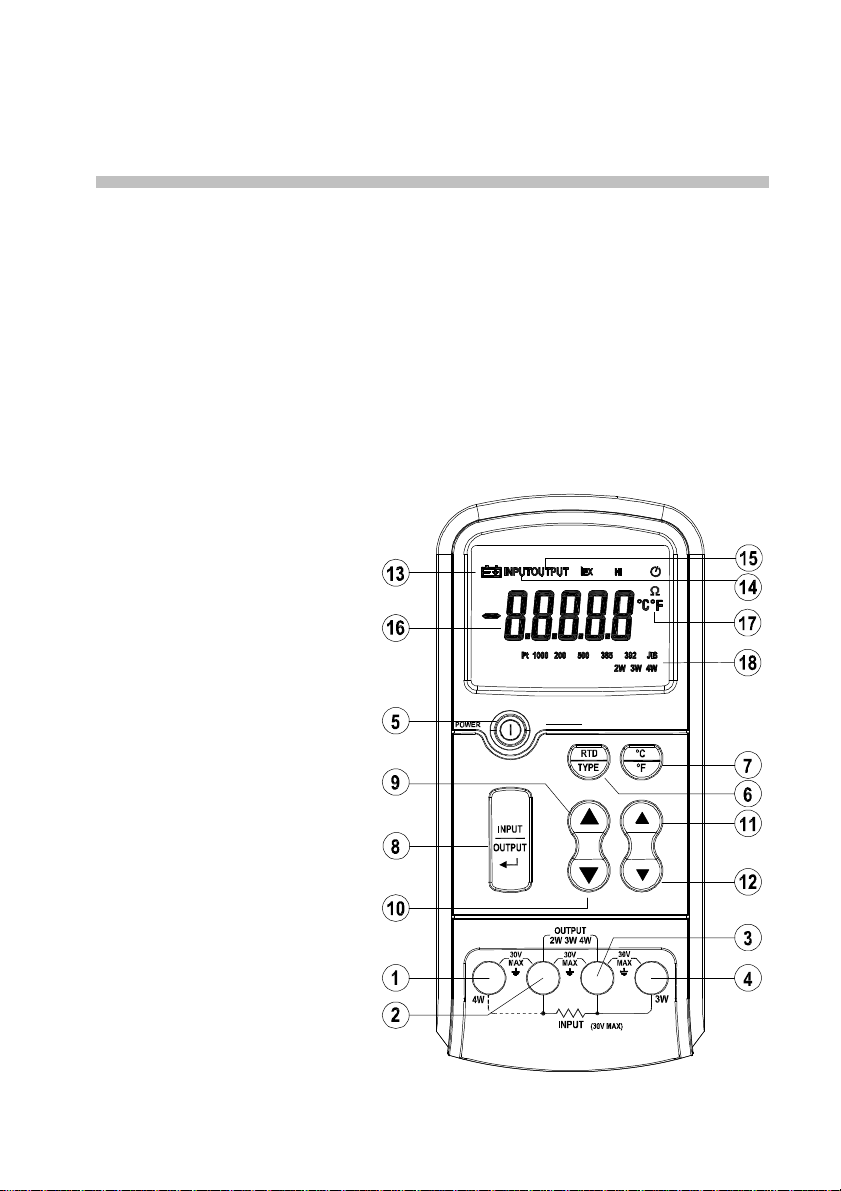

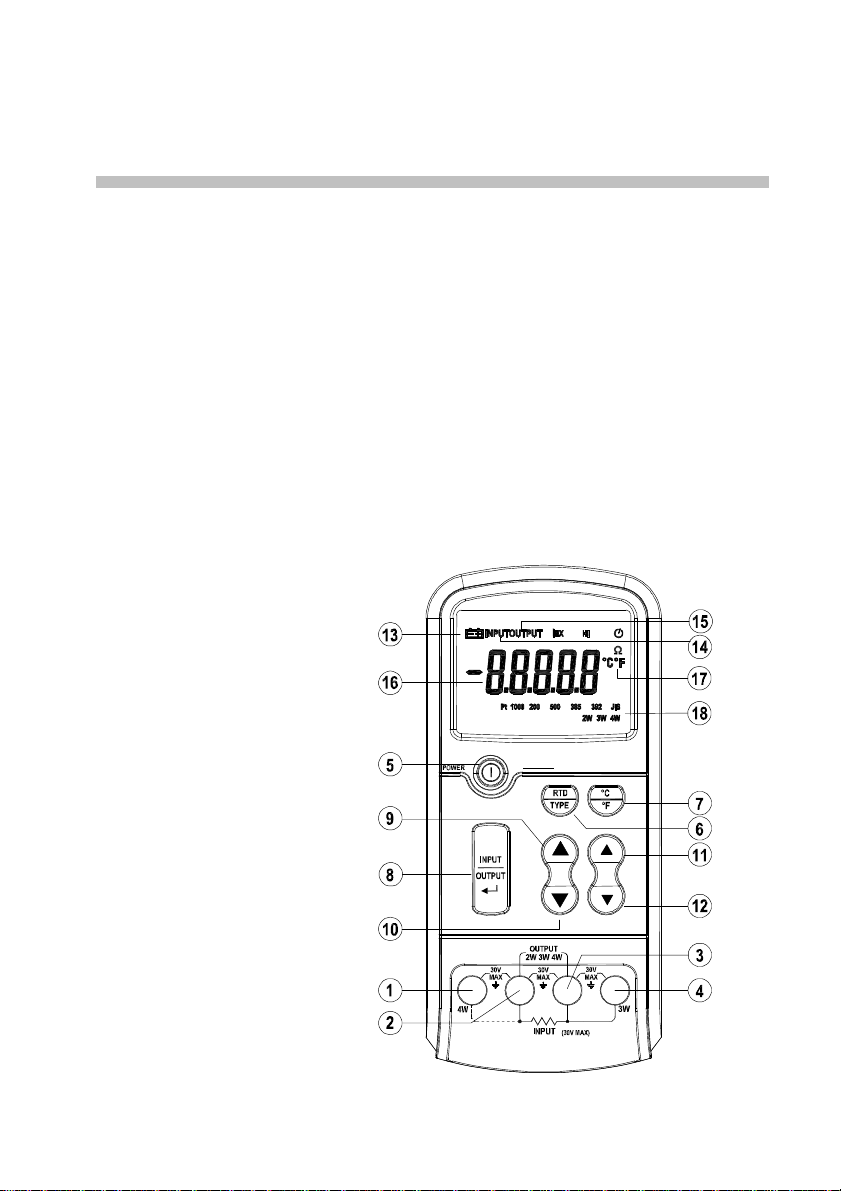

2 PRESENTATION DE LA FACE AVANT
Le panneau avant est tel qu’il apparaît sur l’image ci-dessous :
1. Borne d’entrée 4 fils
2. Borne d’entrée / sortie 2 fils
3. Borne d’entrée / sortie 2 fils
4. Borne d’entrée 3 fils
5. Touche de mise sous tension
6. Touche de sélection de type de sonde RTD
7. Touche °C / °F
8. Touche entrée / sortie
9. Touche d’augmentation de la valeur supérieure / sélection nombre fil
10. Touche de diminution de la valeur supérieure / sélection nombre fil
11. Touche d’augmentation de la valeur inférieure
12. Touche de diminution de la valeur inférieure
13. Indicateur de batterie faible
14. Indicateur de l’état d’entrée
15. Indicateur de l’état de sortie
16. Valeur relevée
17. Indicateur d’unité
18. Indicateur de type de sonde
k

Calibrateur de température sonde RTD C.A 1623 Français
6

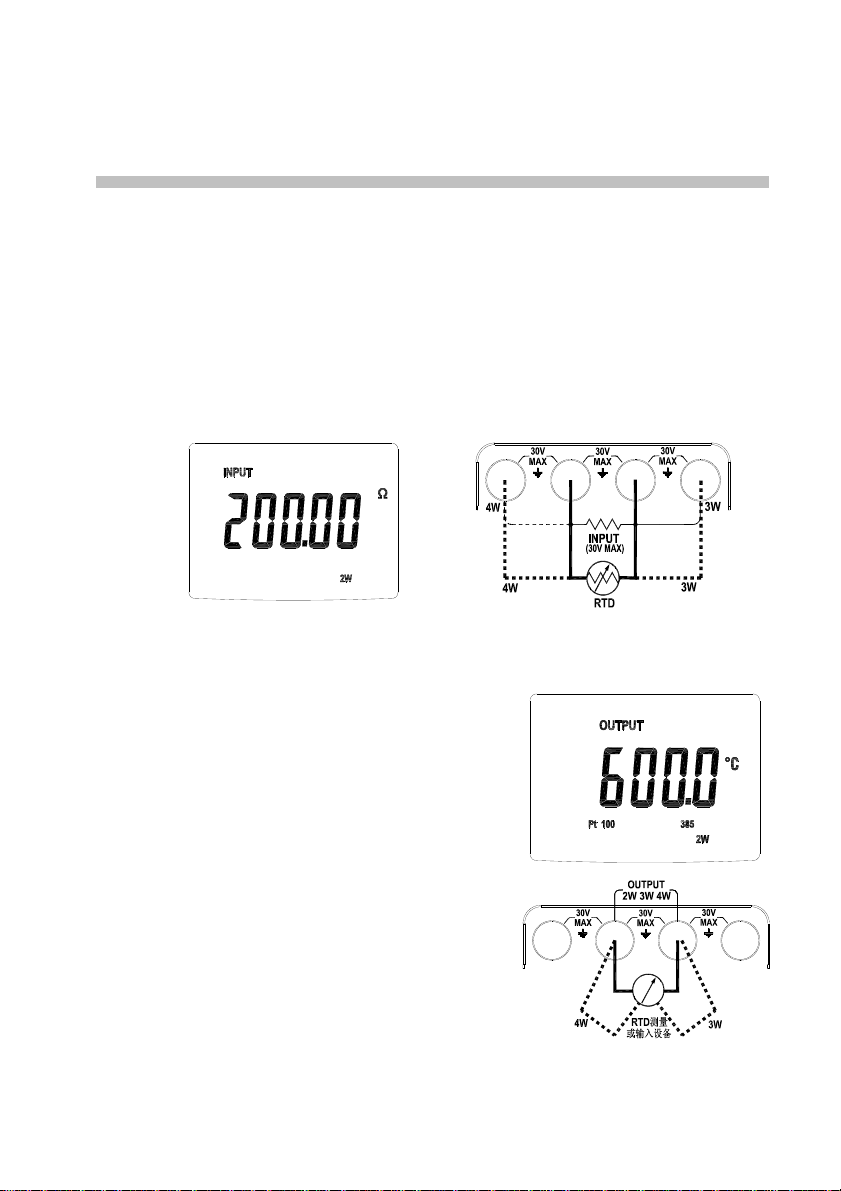

3 INSTRUCTIONS D’UTILISATION
3.1 MESURE SONDE RTD :
1. Appuyez sur la touche 5 pour mettre le calibrateur sous tension.
2. Appuyez sur la touche 8 pour être en mode entrée.
3. Appuyez sur la touche de type de sonde RTD pour sélectionner le type de
mesure souhaitée.
4. Branchez la RTD ou Résistance sur la borne d’entrée.
5. Si vous voulez mesurer en mode 3 fils / 4 fils, appuyez sur la touche de
sélection de nombre de fil 9, 10, puis branchez le fil sur la borne d’entrée
correspondant.
6. Relevez la valeur 16.
3.2 SIMULATION RTD :
1. Appuyez sur la touche 5 pour mettre le
calibrateur sous tension.
2. Appuyez sur la touche 8 pour être en mode
sortie.
3. Appuyez sur la touche 6 pour sélectionner le
type de mesure souhaité.
4. Appuyez sur les touches 9, 10, 11 et 12 pour
définir la valeur voulue.
5. Branchez la sonde RTD ou l’ohmmètre sur la
borne d’entrée.
6. Si vous voulez une sortie en mode 3 fils / 4
fils, branchez l’autre fil sur le jack 2 fils
comme sur l’image.
7. Si vous souhaitez modifier la valeur de sortie
ou type de RTD, utilisez la touche de mode
RTD 6, appuyez sur les touches 9, 10, 11 ou
12.

Français Calibrateur de température sonde RTD C.A 1623
7
4 SPECIFICATIONS
Toutes les spécifications sont garanties un an après calibration et pour une
température comprise entre 18 et 28°C, sauf commentaire additionnel.
Caractéristiques pour la mesure (entrée) / simulation (sortie) de résistance :
PLAGE Précision de
mesure 4 fils ± Ω
ΩΩ
ΩPrécision de simulation ± Ω
ΩΩ
ΩExcitation admissible
mA
0,15 0.1 ~ 0.5
0.00 Ω ~400.00 Ω 0,1 0,1 0.5 ~ 3.0
400.0 Ω ~ 1500.0 Ω 0,5 0,5 0.05 ~ 0.8
1
1500.0 Ω ~ 3200.0 Ω 2 1 0.05 ~ 0.4
Les valeurs du courant d’excitation admissible ne sont applicables qu’en mode
simulation.
Caractéristiques pour la mesure (entrée) / simulation (sortie) de sonde RTD :
Précision en °C
Mode Plage Entrée 4
fils Entrée 2 fils / 3 fils Sortie
Excitation
admissible mA
Pt10 385 -200~800°C /
-328~1472°F 0,1 ~ 3,0
Pt50 385 -200~800°C /
-328~1472°F 0,7 1,0 0,7 0,1 ~ 3,0
Pt100 385 -200~800°C /
-328 ~ 1472°F 0,33 0,5 0,33 0,1 ~ 3,0
-200~250°C /
-328~482°F 0,2 0,3 0,2
Pt200 385 250~630°C /
482~1166°F 0,8 1,6 0,8 0,1 ~ 3,0
-200~500°C /
-328~932°F 0,3 0,6 0,3
Pt500 385 500~630°C /
932~1166°F 0,4 0,9 0,4 0,05 ~ 3,0
-200~100°C /
-328~212°F 0,2 0,4 0,2
Pt1000 385 100~630°C /
212~1166°F 0,2 0,5 0,2 0,1 ~ 3,0
Pt100 JIS 200~630°C /
328~1166°F 0,2 0,5 0,3 0,1 ~ 3,0
Le courant d’excitation admissible n’est applicable qu’en mode simulation.

Calibrateur de température sonde RTD C.A 1623 Français
8
5 SPECIFICATIONS GENERALES
Tension maxi. appliquée entre une borne et la terre ou entre deux bornes : 30V
Résolution : RTD 0,1°C / °F - Résistance 0,01 / 0,1 Ω
Température de stockage : - 40°C ~ 60°C
Température de service : - 10°C ~ 55°C
Altitude de service : 3000 mètres maxi.
Coefficient de température : ± 0,01% / °C sur 0°C ~ 18°C et 28°C ~ 50°C
Humidité relative : 95% jusqu’à 30°C, 75% jusqu’à 40°C, 45%
jusqu’à 50°C, 35% jusqu’à 55°C
Choc : aléatoire 2g, 5Hz à 500Hz
Alimentation : 6 piles AAA 1,5V
Dimensions : 205mm × 98mm × 46mm
Masse : 472g (piles comprises)

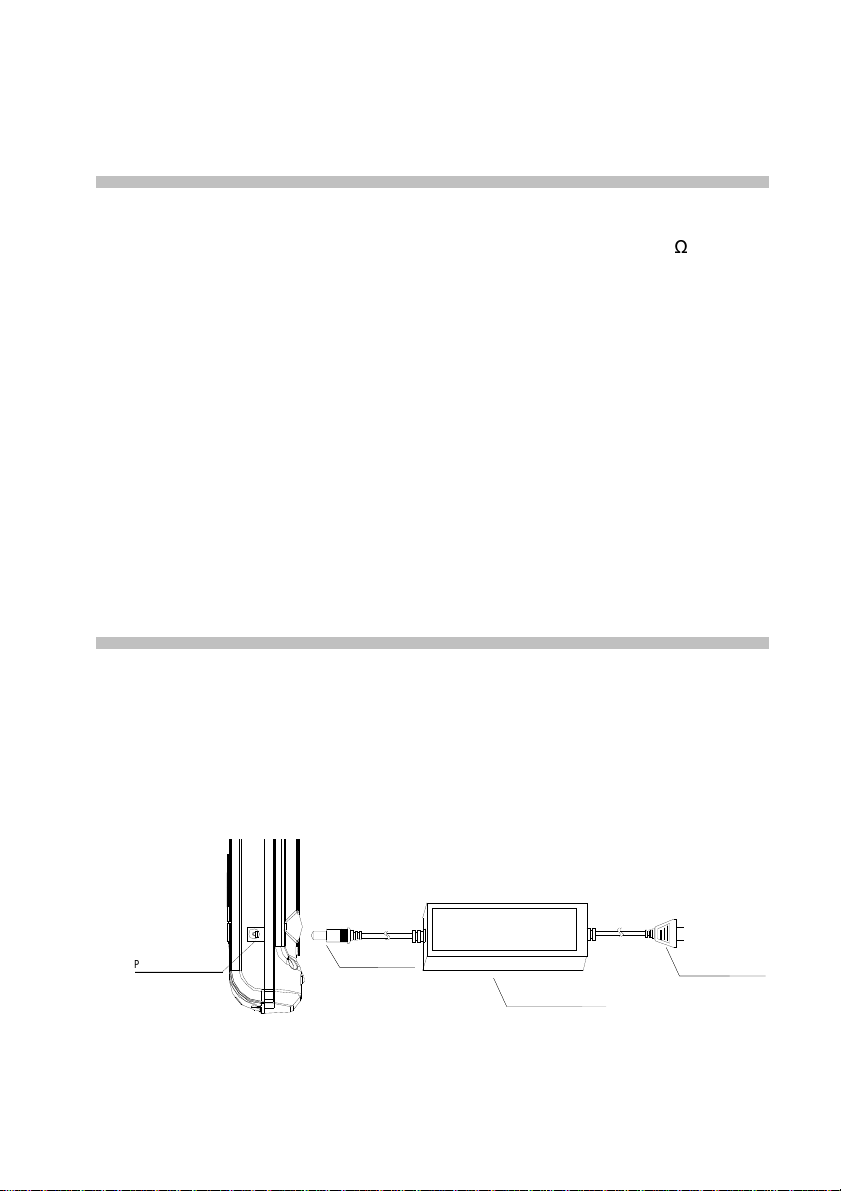

6 ADAPTATEUR SECTEUR (ACCESSOIRE)
6.1 BRANCHEMENT DE L’ADAPTATEUR SECTEUR
1. Raccordez le cordon secteur à l’adaptateur.
2. Branchez le cordon AC sur la prise secteur (100 V – 240 V).
3. Branchez la fiche d’alimentation DC de l’adaptateur à la prise DC de
l’instrument de mesure.
Prise DC
Adaptateur secteur.
Fiche DC
Cordon secteur

Français Calibrateur de température sonde RTD C.A 1623
9
6.2 CARACTÉRISTIQUES AC/DC DE L’ADAPTATEUR SECTEUR
Entrée : 100 V – 240 VAC, 50 – 60 Hz 1,8 A
Sortie : 12 VDC 2 A MAX
Polarité :
ATTENTION :
1. Utilisez l’adaptateur secteur d’origine. D’autres modèles risqueraient
d’endommager votre instrument ;
2. L’adaptateur est prévu pour un usage en intérieur uniquement.
3. Connectez en premier la fiche du cordon AC à la prise secteur et ensuite
insérez fermement la fiche d’alimentation dans la prise DC de l’appareil de
mesure. Pour le débrancher, retirez bien perpendiculairement la fiche DC et
ensuite débranchez l’adaptateur de la prise secteur.
4. N’utilisez pas l’adaptateur secteur sur un autre équipement que cet appareil.
5. En fonctionnement, il est normal que l’adaptateur secteur chauffe.
6. Ne démontez pas l’adaptateur secteur. Ce serait dangereux.
7. N’utilisez pas l’adaptateur dans un local surchauffé ou humide.
8. Evitez de soumettre l’adaptateur secteur à des chocs violents .
9. Il est normal que l’adaptateur secteur émette un bruit lorsqu’il fonctionne.
7 MAINTENANCE
Pour la maintenance, utilisez seulement les pièces de rechange qui ont
été spécifiées. Le fabricant ne pourra être tenu responsable de tout accident
survenu suite à une réparation effectuée en dehors de son service après-vente ou
des réparateurs agréés.
7.1 NETTOYAGE
•Déconnectez tout branchement du calibrateur.
•Nettoyez régulièrement le boîtier avec un chiffon humide et du détergent.
•N’utilisez pas de produits abrasifs ou de solvants.

Calibrateur de température sonde RTD C.A 1623 Français
10
7.2 CALIBRATION
•Calibrez votre calibrateur une fois par an pour vous assurer d’un
fonctionnement conforme aux spécifications.
7.3 REMPLACEMENT DES PILES
•Changez les piles lorsque l’écran LCD indique
•Pour changer les piles, mettez le calibrateur hors tension, retirez la vis du
couvercle des piles et remplacez les piles par des piles AAA 1,5V neuves.
7.4 VERIFICATION METROLOGIQUE
Comme tous les appareils de mesure ou d’essais, une vérification
périodique est nécessaire.
Nous vous conseillons une vérification annuelle de cet appareil. Pour les
vérifications et étalonnages, adressez-vous à nos laboratoires de métrologie
accrédités COFRAC ou aux centres techniques MANUMESURE.
Renseignements et coordonnées sur demande :
Tél. : [phone] - Fax : [phone]
7.5 REPARATION
Pour les réparations sous garantie et hors garantie, contactez votre agence
commerciale Chauvin Arnoux la plus proche ou votre centre technique régional
Manumesure qui établira un dossier de retour et vous communiquera la procédure
à suivre.
Coordonnées disponibles sur notre site : http://www.chauvin-arnoux.com/ ou par
téléphone aux numéros suivants : 02 31 64 51 55 (centre technique Manumesure),
01 44 85 44 85 (Chauvin Arnoux).
Pour les réparations hors de France métropolitaine, sous garantie et hors garantie,
retournez l’appareil à votre agence Chauvin Arnoux locale ou à votre distributeur.

Français Calibrateur de température sonde RTD C.A 1623
11
8 GARANTIE
Notre garantie s’exerce, sauf stipulation expresse, pendant douze mois après la
date de mise à disposition du matériel. Extrait de nos Conditions Générales de
Vente, communiquées sur demande.
La garantie ne s’applique pas suite à :
-une utilisation inappropriée de l’équipement ou à une utilisation avec un
matériel incompatible,
-des modifications apportées à l’équipement sans l’autorisation explicite du
service technique du fabricant,
-des travaux effectués sur l’appareil par une personne non agréée par le
fabricant,
-une adaptation à une application particulière, non prévue par la définition
du matériel ou non indiquée dans la notice de fonctionnement,
-des dommages dus à des chocs, chutes ou inondations.
9 POUR COMMANDER
C.A 1623...........................................................................................P01654623
Fourni avec un étui, 1 paire de cordons de test, 1 paire de pinces crocodile, 6 piles
AAA 1,5 V et 1 notice de fonctionnement 5 langues.
Accessoires & rechanges
Alimentation secteur calibrateurs C.A 1621, C.A 1623, C.A 1631 ....P01103057

C.A 1621 Thermocouple temperature calibrator English
12
CONTENTS
1 INTRODUCTION........................................................................................14
2 DESCRIPTION OF THE FRONT PANEL...............................................15
3 OPERATING INSTRUCTIONS ................................................................16
3.1 RTD PROBE MEASUREMENT:........................................................... 16
3.2 RTD SIMULATION :............................................................................. 16
4 SPECIFICATIONS......................................................................................17
5 GENERAL SPECIFICATIONS................................................................. 18
6 POWER SUPPLY (ADAPTER) .................................................................19
6.1 CONNECTING THE POWER ADAPTER ............................................19
6.2 AC/DC ADAPTER INFORMATION..................................................... 19
7 MAINTENANCE.........................................................................................20
7.1 CLEANING ................................................................................................20
7.2 CALIBRATION ...........................................................................................20
7.3 REPLACING THE BATTERIES ......................................................................20
7.4 METROLOGICAL CHECK ............................................................................20
7.5 REPAIR .....................................................................................................20
8 WARRANTY................................................................................................ 21
9 TO ORDER...................................................................................................21

English C.A 1623 RTD probe temperature calibrator
13
You have just purchased a C.A 1623 RTD probe temperature calibrator and we
thank you for your confidence.
For best results from your device:
•read this user manual attentively,
•observe the precautions for its use.
MEANINGS OF THE SYMBOLS USED
Selective sorting of wastes for the recycling of
electrical and electronic equipment within the
European Union.In conformity with directive WEEE
2002/96/EC: this equipment must not be treated as
household waste.
WARNING, risk of DANGER! Refer to the operating
data sheet. In this operating data sheet, failure to
correctly execute or perform the instructions preceded
by this symbol may cause bodily injury or damage the
device and the installations.
Complies with European Union directives.
Earth.
Device entirely protected by double insulation or
reinforced insulation.
Battery

C.A 1623 RTD probe temperature calibrator English
14
PRECAUTIONS FOR USE
To avoid all risk of electrocution or bodily injury:
•Never apply a voltage in excess of 30 V between two terminals, or
between a terminal and ground,
•Make sure that the cover of the battery compartment is closed and locked
before using the calibrator,
•Disconnect the test leads from the calibrator before opening the cover of
the battery compartment,
•Do not use the calibrator if it is damaged,
•Do not use the calibrator in the presence of explosive gases,
vapour/steam, or dust.
In order to avoid damaging the calibrator:
•Choose the right connection and number of wires before using the
calibrator to make measurements or a calibration,
•Remove the calibrator from its working environment when it is off.
1 INTRODUCTION
The RTD temperature calibrator is a precision portable measuring instrument
combined with a generator. It can be used to calibrate RTD probes (platinium
resistance thermometers).
The C.A 1623 can measure or simulate 7 different types of probe (°C or °F), and
resistance. It cannot be used as a measuring instrument and as a generator at the
same time.

English C.A 1623 RTD probe temperature calibrator
15
2 DESCRIPTION OF THE FRONT PANEL
The front panel looks like this :
1. 4-wire input terminal
2. 2-wire input / output terminal
3. 2-wire input / output terminal
4. 3-wire input terminal
5. Power On key
6. Key for selection of type of RTD probe
7. °C / °F key
8. Input / output key
9. Key to increase upper value / selection of number of wires
10. Key to decrease upper value / selection of number of wires
11. Key to increase lower value
12. Key to decrease lower value
13. Battery Low indicator
14. Input status indicator
15. Output status indicator
16. Measured value
17. Unit indicator
18. Indicator of type of probe
k

C.A 1623 RTD probe temperature calibrator English
16
3 OPERATING INSTRUCTIONS
3.1 RTD PROBE MEASUREMENT:
1. Press key 5 to power up the calibrator.
2. Press key 8 to be in input mode.
3. Press the Type of RTD probe key to select the desired type of measurement.
4. Connect the RTD or Resistor to the input terminal.
5. If you want to measure in 3-wire / 4-wire mode, press the Select number of
wires key (9, 10), then connect the wire to the corresponding input terminal.
6. Read the value on the display (16).
3.2 RTD SIMULATION :
1. Press key 5 to power up the calibrator.
2. Press key 8 to be in output mode.
3. Press key 6 to select the desired type of
measurement.
4. Press keys 9, 10, 11 and 12 to define the
desired value.
5. Connect the RTD probe or the ohmmeter
to the input terminal.
6. If you want an output in 3-wire/4-wire
mode, connect the other wire to the 2-wire
jack as shown in the image to the left;
7. If you want to change the output value or
type of RTD, use RTD mode key 6 and
press key 9, 10, 11, or 12.

English C.A 1623 RTD probe temperature calibrator
17
4 SPECIFICATIONS
All of these specifications are guaranteed for one-year after calibration at
temperatures between 18 and 28°C, except as otherwis e stated.
Characteristics for the resistance measurement (input)/simulation (output):
RANGE Accuracy of 4-wire
measurement ± Ω
ΩΩ
ΩAccuracy of simulation ± Ω
ΩΩ
ΩAcceptable excitation
in mA
0.15 0.1 ~ 0.5
0.00 Ω ~400.00 Ω 0.1 0.1 0.5 ~ 3.0
400.0 Ω ~ 1500.0 Ω 0.5 0.5 0.05 ~ 0.8
1
1500.0 Ω ~ 3200.0 Ω 2 1 0.05 ~ 0.4
The acceptable excitation current values apply only in simulation mode.
Characteristics for the RTD probe measurement (input)/simulation (output):
Accuracy in °C
Mode Range 4-wire
input 2-wire / 3-wire input Output
Acceptable
excitation mA
Pt10 385 -200~800°C /
-328~1472°F 0.1 ~ 3.0
Pt50 385 -200~800°C /
-328~1472°F 0.7 1.0 0.7 0.1 ~ 3.0
Pt100 385 -200~800°C /
-328 ~ 1472°F 0.33 0.5 0.33 0.1 ~ 3.0
-200~250°C /
-328~482°F 0.2 0.3 0.2
Pt200 385 250~630°C /
482~1166°F 0.8 1.6 0.8 0.1 ~ 3.0
-200~500°C /
-328~932°F 0.3 0.6 0.3
Pt500 385 500~630°C /
932~1166°F 0.4 0.9 0.4 0.05 ~ 3.0
-200~100°C /
-328~212°F 0.2 0.4 0.2
Pt1000 385 100~630°C /
212~1166°F 0.2 0.5 0.2 0.1 ~ 3.0
Pt100 JIS 200~630°C /
328~1166°F 0.2 0.5 0.3 0.1 ~ 3.0
The acceptable excitation current applies only in simulation mode.

C.A 1623 RTD probe temperature calibrator English
18
5 GENERAL SPECIFICATIONS
Max. voltage applied between a terminal and ground or between two terminals: 30V
Resolution: RTD 0.1°C/°F - Resistance 0.01 / 0.1 Ω
Storage temperature: - 40°C ~ 60°C
Service temperature: - 10°C ~ 55°C
Service altitude: 3000 metres max.
Temperature coefficient: ±0.01%/°C on 0°C ~18°C and 28°C ~50°C
Relative humidity: 95% up to 30°C, 75% up to 40°C, 45% up to 50°C,
35% up to 55°C
Shock: random, 2 g, 5 Hz to 500 Hz
Alimentation: 6 1.5 V AAA batteries
Dimensions: 205 mm × 98 mm × 46 mm
Mass: 472 g (with batteries)

English C.A 1623 RTD probe temperature calibrator
19
6 POWER SUPPLY (ADAPTER)
6.1 CONNECTING THE POWER ADAPTER
1. Connect the AC power cord to the AC-DC converter.
2. Plug the AC power cord into an electrical outlet (100 V-240 V).
3. Plug the DC power plug of the converter into DC power socket of the meter.
DC power socket
AC-DC converter.
DC power plug AC power cord
6.2 AC/DC ADAPTER INFORMATION
Input: 100 V-240 V AC, 50-60 Hz 1.8 A
Output: DC 12 V 2 A MAX
Polarity:
WARNING :
1. Please use the original AC power adapter, using other AC power adapter may
damage your instrument.
2. The AC power adapter can only be used indoors.
3. Please plug the AC power cord into an electrical outlet first and then firmly
insert DC plug into DC input end in the right of the meter. When unplugged,
firstly pull out the DC plug perpendicular to DC input end and then unplug the
AC plug from the electrical outlet.
4. Do not use the AC power adapter in other equipment except this instrument.
5. In use, it is a normal phenomenon that the AC power adapter will be hot.
6. Do not demolish the AC power adapter. Otherwise, it may be dangerous.
7. Do not use the AC power adapter in a high temperature or wet place.
8. Please make the AC power adapter avoid a strong bump.
9. It is normal when the AC power adapter make some noise in use.

C.A 1623 RTD probe temperature calibrator English
20
7 MAINTENANCE
for maintenance, use only the specified spare parts. The manufacturer
cannot be held liable for an accident that occurs following a repair not done by its
customer service department or an approved repairer.
7.1 CLEANING
•Disconnect all connections to the calibrator.
•Clean the housing regularly with a wet cloth and detergent.
•Do not use abrasive products or solvents.
7.2 CALIBRATION
•Calibrate your calibrator once a year to make sure that it operates in conformity
with the specifications.
7.3 REPLACING THE BATTERIES
•Replace the batteries when the LCD screen indicates
•To replace the batteries, switch the calibrator off, withdraw the screw holding
the cover on the battery compartment, and replace the batteries with new 1.5 V
AAA batteries.
7.4 METROLOGICAL CHECK
Like all measuring and testing devices, the calibrator must be
checked periodically.
This instrument should be checked at least once a year. For checks and
calibrations, contact one of our accredited metrology laboratories (information and
contact details available on request), at our Chauvin-Arnoux subsidiary or the
branch in your country.
7.5 REPAIR
For all repairs before or after expiry of warranty, please return the device to your
distributor.
