Clas Ohlson SST-10 User manual

English
GREAT BRITAIN • customer service tel: [phone] e-mail: [email protected] internet: www.clasohlson.com/uk
Ver. 20140207
Motion Detector Alarm
Art.no 36-4784 Model SST-10
Please read theentire instruction manual before use and save it for
future reference. Wereserve theright for any errors in text or images
and for making any necessary technical changes to this document.
Ifyou should have any questions concerning technical problems
please contact our Customer Services.
Safety
Note: Thealarm emits anextremely loud signal; ear protection
should be worn during familiarisation exercises and tests in order to
prevent hearing damage.
• The product is only intended for indoor use. Donot expose it
tomoisture.
• Prolonged exposure to thealarm signal can damage your hearing.
• Do not subject thealarm unit to heavy impacts.
Product description
• Alarm unit with PIR motion detector which can be used
wall-mounted or freestanding
• Adjustable wall bracket
• Remote control

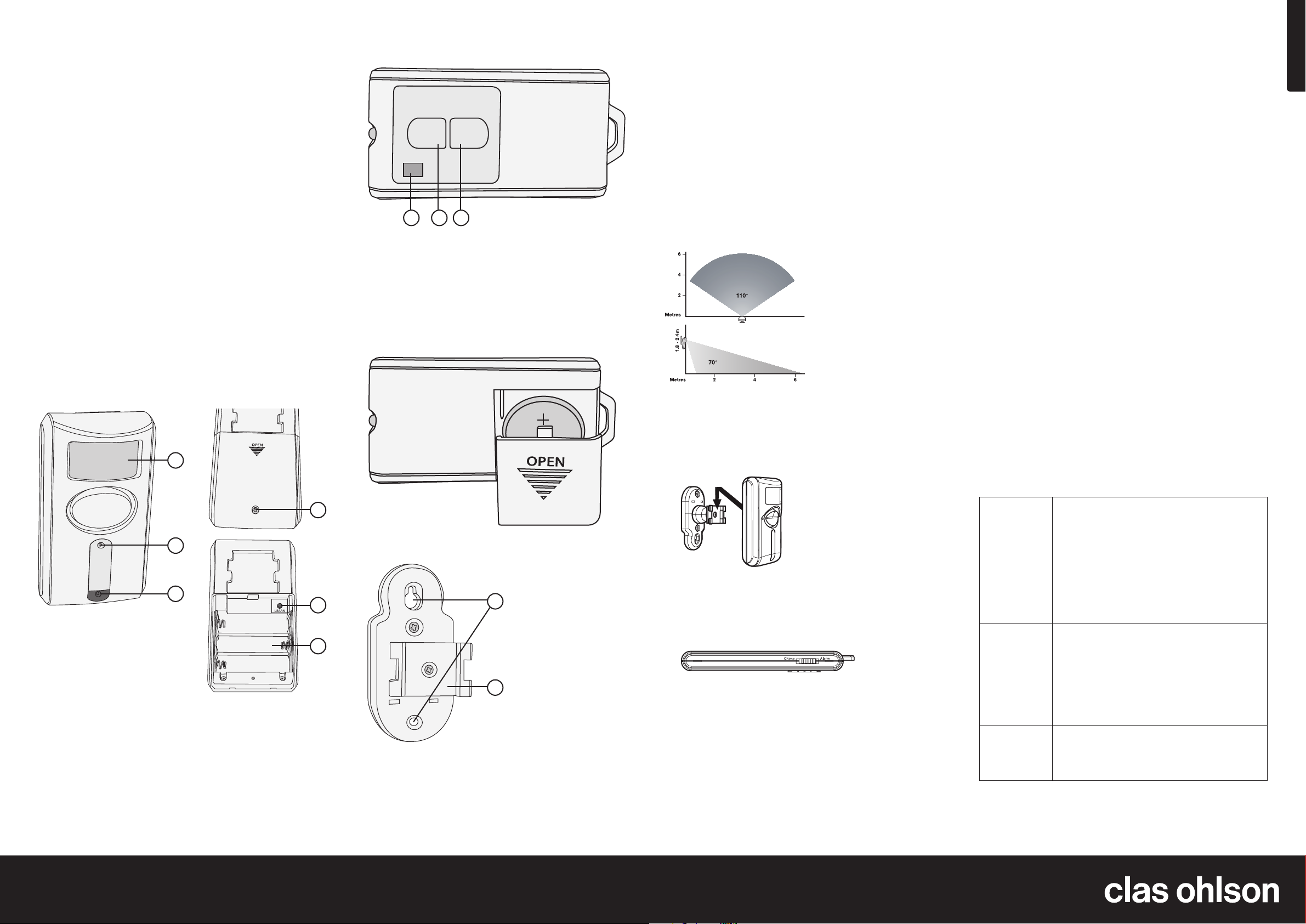

Buttons and functions
Alarmunit
Remote control Pairing thealarm unit and remote control
1. Open thebattery compartment by unscrewing theretaining
screw (4) and sliding thecover down. Insert3×AA/LR6
batteries. Note:Follow thepolarity markings on thebottom of
thebattery compartment. TheLED setting indicator (2) will flash
when thebatteries have been inserted correctly.
2. Press [LEARN], immediately point theremote control at thefront
of thealarm unit and press [ARM]. Thealarm will emit ashort
signal and theLED indicator will stop flashing to confirm that
theremote has been paired with thealarmunit.
3. Refit thebattery cover and secure it with theretaining screw.
Installation
The alarm unit has adetection range of 6 m straight ahead. Ithas
ahorizontal detection angle of approximately 110º and avertical
detection angle of approximately 70º.
Chimemode
The chime mode is used to notify you when motion is detected in
thedetection zone.
1. Set theChime/Alarm switch on remote control toChime.
2. Point theremote control at thealarm unit and press [ARM].
Thechime will sound immediately and from then on whenever
motion is detected.
3. The chime mode can be disarmed by pressing [DISARM] on
theremote control.
Panic feature
The alarm can be set off without theneed for motion to have
beendetected.
1. Point theremote control at thealarm unit and hold in both
the[ARM ] and [DISARM ] together for two seconds.
2. The panic feature can be disarmed by pressing [DISARM ] on
theremote control.
Testing themotion detector
Testing theoperation of themotion detector using theremote control in
thealarm mode is best avoided due to thehigh volume. Procedure:
1. Set theChime/Alarm switch on remote control toChime.
2. Point theremote control at thealarm unit and press [ARM].
Thechime will soundonce.
3. Wait for 15 seconds and then wave your hand in front of
themotion detector. Ifthechime sounds, thedetector is
operating correctly.
4. The alarm unit can now be set to thealarm mode if desired,
asdescribed in theAlarm mode section above.
Care and maintenance
• Clean theproduct using alightly moistened cloth. Onlyuse mild
detergents, never solvents or corrosive chemicals.
• Remove all thebatteries if theproduct is not to be used for
alongtime.
• Never mix old and new batteries. Changeall batteries at
thesametime.
Troubleshooting guide
The
remote
control
doesn’t
work.
• The battery is flat. Replace thebattery (CR2032).
• Make sure that thebattery is correctly fitted.
Referto thesection Buttons and functions –
Remote control.
• Point theremote control directly at thealarm unit
and make sure that nothing is between them.
• The units have not been paired. Referto thesection
Pairing thealarm unit and remote control.
The alarm
unit is not
working.
• The batteries are flat. Replace with new ones
(3×AA/LR6).
• Make sure that thebatteries are correctly fitted.
Followthemarkings on thebottom of thebattery
compartment.
• The units have not been paired. Referto thesection
Pairing thealarm unit and remote control.
False
alarms are
triggered.
• The alarm unit is poorly positioned (eg in direct
sunlight, in adraught or above aradiator or
other source of heat).
Disposal
This product should be disposed of in accordance with local regulations.
Ifyou are unsure how to proceed, contact your local authority.
1. Motion detector
2. LED setting indicator
3. LED motion detection indicator
4. Battery cover retaining screw
5. [LEARN ] Button for pairing thealarm unit and remote control
6. Battery compartment
7. LED indicator which flashes when the[ARM ] or [DISARM ]
are pressed. Note: TheLED indicator will flash slowly when
thebattery in theremote control begins to lose its charge.
8. [ARM ] This button arms thealarmunit.
9. [DISARM ] This button disarms thealarmunit.
The remote control has afactory-fitted battery. Openthebattery
compartment and remove theplastic foil tab from thebattery
terminal to activate theremote control.
Wall bracket
10. Screwholes
11. Alarm unit attachment
1. Wall mounting: Attachthewall bracket to thewall using thetwo
provided screws and wall plugs depending on thesupporting
material. Therecommended installation height is 1.8–2.4m.
Note: Becareful to avoid concealed electrical wiring and water
pipes when drilling or screwing into thewall.
2. Grip thearm of thebracket and attach thealarm unit to it.
Slidethealarm unit into thebracket attachment until it clicks
intoplace.
Operation
Alarmmode
1. Set theChime/Alarm switch on remote control toAlarm.
2. Point theremote control at thealarm unit and press [ARM].
Thealarm unit will emit ashort signal and theLED indicator
light will flash. Therewill now be a45-second delay before
theunit is armed. Thedelay gives you time to move out of
thedetectionzone.
3. When motion is detected, thealarm unit will emit ashort
signal and thered LED indicator (3) will flash. Therewill now
be a30-second delay before thealarm sounds. Thesignal
will sound for 30 seconds and then turn off. After15seconds
thealarm will be armed again and if any motion is detected
thealarm cycle will repeat until [DISARM] on theremote control
is pressed.
4. The alarm mode can be disarmed by pressing [DISARM] on
theremote control.
1
2
3
4
5
6
ARM DISARM
7 8 9
10
11

Svenska
SVERIGE • kundtjänst tel. [phone] fax [phone] e-post [email protected] internet www.clasohlson.se
Ver. 20140207
Rörelselarm med fjärrkontroll
Art.nr 36-4784 Modell SST-10
Läs igenom hela bruksanvisningen före användning och spara den
sedan för framtida bruk. Vireserverar oss för ev. text- och bildfel
samt ändringar av tekniska data. Vidtekniska problem eller andra
frågor, kontakta vår kundtjänst.
Säkerhet
Obs! Larmetavger enmycket hög larmsignal, använd hörselskydd
när du testar och lär dig hantera larmet för att undvika hörselskador.
• Produkten är avsedd för inomhusbruk, utsätt den inte för fukt
ochväta.
• Utsätt dig inte för larmsignalen under någon längre period, det
kan leda till hörselskador.
• Utsätt inte larmenheten för slag eller stötar.
Produktbeskrivning
• Rörelselarm som väggmonteras eller används fristående
• Justerbart väggfäste
• Fjärrkontroll
Knappar och funktioner
Larmenhet
Fjärrkontroll Para ihop fjärrkontroll och larmenhet
1. Öppna larmenhetens batterilucka genom att skruva ur
skruven(4) och skjuta ner luckan. Sätti3×AA/LR6-batterier.
Obs!Följ märkningen ibotten på batterihållaren.
LED-indikatorn(2) blinkar när batterierna monterats på rättsätt.
2. Tryck in [ LEARN] och rikta omedelbart fjärrkontrollen mot
larmenhetens framsida och tryck [ARM ]. Larmenheten avger
enkort ljudsignal och LED-indikatorn slutar blinka vilket bekräftar
att enheterna fungerar tillsammans.
3. Skjut tillbaka luckan och skruva tillbaka låsskruven.
Montering
Larmenheten har enräckvidd på ca 6 m rakt fram. Denhar
enhorisontal avkänningsvinkel på ca 110º och envertikal
avkänningsvinkel på ca70º.
Signalläge
Används för att meddela att någon gått in iavkänningsområdet.
1. Ställ fjärrkontrollens skjutreglage ilägeChime.
2. Rikta fjärrkontrollen mot larmenheten och tryck [ARM].
Signalenkommer att ljuda omedelbart och fortsättningsvis varje
gång rörelse detekteras.
3. Stäng av signalläge genom att trycka [DISARM] på fjärrkontrollen.
Panikfunktion
Det går att vid behov starta larmsignalen utan att rörelse detekterats.
1. Rikta fjärrkontrollen mot larmenheten, tryck och håll samtidigt in
[ARM ] och [DISARM ] itvå sekunder.
2. Stäng av panikfunktionen genom att trycka [DISARM ]
påfjärrkontrollen.
Test av rörelsesensor
Att testa rörelsesensorns funktion med fjärrkontrollen ilarmläge bör
undvikas på grund av den höga ljudvolymen. Gör iställetså här:
1. Ställ fjärrkontrollens skjutreglage ilägeChime.
2. Rikta fjärrkontrollen mot larmenheten och tryck [ARM].
Signalenkommer att ljuda engång.
3. Vänta i15 sekunder och för handen förbi rörelsesensorn, om
signalen omedelbart ljuder fungerar sensorn korrekt.
4. Ställ sedan in larmenheten ilarmläge om så önskas, se avsnitt
Larmläge ovan.
Skötsel och underhåll
• Rengör produkten med enlätt fuktad trasa. Användettmilt
rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Ta ur alla batterier om produkten inte ska användas under
enlängre period.
• Blanda inte gamla och nya batterier, byt alla samtidigt.
Felsökningsschema
Fjärr-
kontrollen
fungerar
inte.
• Fjärrkontrollens batteri är förbrukat.
Byttill ettnytt batteri (CR2032).
• Kontrollera att batteriet är rätt monterat. Seavsnitt
Knappar och funktioner-Fjärrkontroll ovan.
• Rikta fjärrkontrollen rakt mot larmenheten och se
till att inga hinder finns mellan enheterna.
• Enheterna har inte parats ihop. Seavsnitt
Paraihop larmenhet och fjärrkontroll ovan.
Larm-
enheten
fungerar
inte.
• Larmenhetens batterier är förbrukade.
Byttill nya (3×AA/LR6).
• Kontrollera att batterierna är rätt monterade.
Semärkning ibotten på batterihållaren.
• Enheterna har inte parats ihop. Seavsnitt
Paraihop larmenhet och fjärrkontroll ovan.
Falsklarm
utlöses.
• Larmenheten är felaktigt placerad, t.ex. idirekt
solljus, idrag eller direkt ovanför ettelement eller
annan värmekälla.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala
föreskrifter. Ärdu osäker på hur du ska gå tillväga, kontakta
dinkommun.
1. Rörelsedetektor
2. LED-indikator som indikerar när inställningar utförs
3. LED-indikator som blinkar när rörelse detekteras
4. Låsskruv till batterilucka
5. [LEARN ] Para ihop larmenhet och fjärrkontroll
6. Batterihållare
7. LED-indikator som blinkar när [ARM ] eller [DISARM ] trycks in.
Obs!LED-indikatorn blinkar långsamt när fjärrkontrollens batteri
börjar bli förbrukat.
8. [ARM ] Aktiverar larmenheten
9. [DISARM ] Stänger av larmet och avaktiverar larmenheten
Fjärrkontrollen har ettfabriksmonterat batteri. Skjutupp batteriluckan
och avlägsna skyddsplasten innan fjärrkontrollen tas ibruk.
Hållare
10. Hål för fästskruvar
11. Hållare för larmenhet
1. Vid väggmontering: Fästhållaren ordentligt på väggen med de
två medföljande skruvarna och ev. också pluggarna beroende
på underlag. Lämplig monteringshöjd är ca 1,8–2,4m.
Obs!Försäkra dig om att du inte skadar el- eller vattenledningar
när du skruvar och ev. borrar iväggen.
2. Ta tag ihållarens rörliga arm och haka fast larmenheten.
Tryckförsiktigt ner enheten tills den klickar fast.
Användning
Larmläge
1. Ställ fjärrkontrollens skjutreglage ilägeAlarm.
2. Rikta fjärrkontrollen mot larmenheten och tryck [ARM].
Larmenheten avger enkort ljudsignal och LED-indikatorn
blinkar. Detdröjer nu 45 sekunder innan larmenheten aktiveras.
Detgerdig tid att flytta dig ut ur avkänningsområdet.
3. När rörelse detekteras avger larmenheten enkort ljudsignal och
den röda LED-indikatorn (3) blinkar. Detdröjer nu ytterligare
30sekunder innan larmsignalen aktiveras. Signalen kommer att
ljuda i30 sekunder och sedan stängas av. Efter15 sekunder
aktiveras larmet igen och om rörelse detekteras kommer
larmsignalen att ljuda på nytt. Dettamönster upprepas tills
[DISARM ] trycks in på fjärrkontrollen.
4. Stäng av larmläget genom att trycka [DISARM] på fjärrkontrollen.
1
2
3
4
5
6
ARM DISARM
7 8 9
10
11

Norsk
NORGE • kundesenter tel. [phone] fax [phone] e-post [email protected] internett www.clasohlson.no
Ver. 20140207
Bevegelsesalarm med
fjernkontroll
Art.nr. 36-4784 Modell SST-10
Les nøye igjennom hele bruksanvisningen og ta vare på den til se-
nere bruk. Vireserverer oss mot ev. tekst- og bildefeil, samt forand-
ringer av tekniske data. Vedtekniske problemer eller andre spørs-
mål, ta kontakt med vårt kundesenter.
Sikkerhet
Obs! Alarmen avgir etsvært høyt lydsignal. Brukhørselvern når
du tester den, og lær deg hvordan du skal bruke den for åunngå
hørselsskader.
• Produktet er beregnet til bruk innendørs og må ikke utsettes for
fuktighet eller væsker.
• Ikke utsett deg for alarmsignaler over lengre tid, da dette kan
føre til hørselsskader.
• Utsett ikke alarmenheten for slag ellerstøt.
Produktbeskrivelse
• Bevegelsesalarm som enten kan monteres på vegg eller
brukesfrittstående
• Justerbart veggfeste
• Fjernkontroll
Knapper og funksjoner
Alarmenhet
Fjernkontroll
Koble alarmenhet og fjernkontroll sammen
1. Lokket på alarmenheten åpnes ved at skruen (4) skrus ut
og lokket skyves nedover. Plasser 3 stk. AA/LR6-batterier
iholderen. Obs!Følg merkingen ibunnen av batteriholderen
for åfå plassert batteriene riktig. LED-indikatoren (2) blinker når
batteriene er montert riktig.
2. Trykk inn [ LEARN] og vend fjernkontrollen umiddelbart mot
alarmenhetens framside og trykk [ARM ]. Alarmenheten
avgir etkort lydsignal og LED-indikatoren slutter åblinke.
Dettebekrefter at enhetene jobber sammen.
3. Skyv lokket tilbake og skru låseskruen fastigjen.
Montering
Alarmenheten har enrekkevidde på ca. 6 meter rett fram. Denhar
enhorisontal detekteringsvinkel på ca. 110º og envertikal detekte-
ringsvinkel på ca. 70º.
Signalmodus
Brukes for ågi beskjed om at noen har gått inn idetekteringsområdet.
1. Still fjernkontrollens skyvebryter på Chime.
2. Vend fjernkontrollen mot alarmenheten og trykk på [ARM ].
Signalet vil avgi lyd umiddelbart og fortsette med det hver gang
bevegelse detekteres.
3. Skru av alarmen ved åtrykke på [DISARM ] på fjernkontrollen.
Panikkfunksjon
Alarmsignalet kan også startes uten at bevegelse detekteres.
1. Vend fjernkontrollen mot alarmenheten, trykk inn og hold [ARM ]
og [DISARM ] inne samtidig ito sekunder.
2. Skru av alarmen ved åtrykke på [DISARM ] på fjernkontrollen.
Testing av bevegelsessensor
På grunn av det høye lydvolumet børe enunngå åteste bevegelses-
sensorens funksjon med fjernkontrollen ialarmmodus. Gjør i stedet
da slik:
1. Still fjernkontrollens skyvebryter på Chime.
2. Vend fjernkontrollen mot alarmenheten og trykk på [ARM ].
Signalet vil varsle engang.
3. Vent i15 sekunder og før hendelen forbi bevegelsessensoren.
Hvissignalet avgir lyd umiddelbart fungerer sensoren riktig.
4. Still deretter inn alarmenheten ialarmmodus hvis det er ønskelig,
se avsnitt Alarmmodus ovenfor.
Stell og vedlikehold
• Rengjør produktet med enlett fuktet klut. Brukkun etmildt
rengjøringsmiddel og aldri løsningsmiddel eller etsende kjemikalier.
• Ta ut batteriene dersom produktet ikke skal brukes overtid.
• Bland aldri gamle og nye batterier. Skiftalle batteriene samtidig.
Feilsøking
Fjernkon-
trollen
fungerer
ikke.
• Fjernkontrollens batterier er utbrukte. Skifttil
nyttbatteri (CR2032).
• Kontroller at batteriet er riktig satt i. Seavsnitt
Knapper og funksjoner - Fjernkontroll ovenfor.
• Vend fjernkontrollen rett mot alarmenheten og
påse at det ikke er noen hindringer mellom
enhetene.
• Enhetene er ikke koblet mot hverandre.
Seavsnittet Koble alarmenhet og fjernkontroll
sammen ovenfor.
Alarm-
enheten
fungerer
ikke.
• Batteriene er utbrukte. Skifttil nye (3×AA/LR6).
• Kontroller at batteriene er riktig montert.
Semerkingen ibunnen av batteriholderen.
• Enhetene er ikke koblet mot hverandre.
Seavsnittet Koble alarmenhet og fjernkontroll
sammen ovenfor.
Falsk alarm
utløses.
• Alarmenheten er feil plassert, for eksempel
idirekte sollys, itrekk eller rett over
etvarmeelement eller annen varmekilde.
Avfallshåndtering
Når produktet skal kasseres, må det skje ihenhold til lokale forskrifter.
Vedusikkerhet, ta kontakt med lokale myndigheter.
1. Bevegelsesdetektor
2. LED-indikator som indikerer når innstillinger foretas.
3. LED-indikator som blinker når bevegelser detekteres.
4. Låseskrue til batterilokk.
5. [LEARN ] Koble alarmenhet og fjernkontroll sammen.
6. Batteriholder
7. LED-indikator som blinker når [ARM ] eller [DISARM ] trykkes inn.
Obs! LED-indikatoren blinker sakte når fjernkontrollens batteri
begynner åbli utbrukt.
8. [ARM ] Aktiverer alarmenheten.
9. [DISARM ] Stenger alarmen og deaktiverer alarmenheten.
Fjernkontroller har batteri som er montert fra fabrikk. Skyvbatterilokket
opp og fjern beskyttelsesplasten, før fjernkontrollen tas ibruk.
Holder
10. Hull for festeskruer
11. Holder for alarmenhet
1. Vedveggmontering: Festholderen godt på veggen med de
to medfølgende skruene og ev. med plugger, avhengig av
underlaget. Passende monteringshøyde er ca. 1,8–2,4m.
Obs! Passpå så ikke strøm- eller vannledninger iveggen
skades når du borer og skrur iveggen.
2. Ta tak iden bevegelige armen på holderen og huk alarmenheten
fast. Trykkenheten forsiktig ned til den klikker fast.
Bruk
Alarmmodus
1. Still fjernkontrollens skyvebryter på Alarm.
2. Vend fjernkontrollen mot alarmenheten og trykk på [ARM ].
Alarmenheten avgir etkort lydsignal og LED-indikatoren blinker.
Dettar nå 45 sekunder før alarmenheten aktiveres. Dettegir deg
tid til åflytte deg ut av detekteringsområdet.
3. Når alarmen detekterer bevegelse vil alarmenheten avgi etkort
lydsignal og den røde LED-indikatoren (3) blinker. Dettar nå
30 sekunder til før alarmenheten aktiveres. Signalet vil låte
i30 sekunder og deretter stoppe. Etter15 sekunder aktiveres
alarmen igjen og hvis bevegelse detekteres vil alarmsignalet
starte på nytt. Dettemønsteret gjentas til [DISARM] på
fjernkontrollen trykkes inn.
4. Skru av alarmen ved åtrykke på [DISARM ] på fjernkontrollen.
1
2
3
4
5
6
ARM DISARM
7 8 9
10
11

Suomi
SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi
Ver. 20140207
Liiketunnistin ja kaukosäädin
Tuotenro 36-4784 Malli SST-10
Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa
tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin.
Emmevastaa mahdollisista teksti- tai kuvavirheistä. Joslaitteeseen
tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.
Turvallisuus
Huom.! Hälyttimestä kuuluu erittäin kova hälytysääni, joten käytä
kuulosuojaimia, kun testaat laitetta ja kun harjoittelet laitteen käyttöä.
Näinvältyt kuulovaurioilta.
• Laite on tarkoitettu sisäkäyttöön. Äläaltista laitetta kosteudelle
tai vedelle.
• Älä altista itseäsi hälytysäänelle pitkäaikaisesti, sillä se saattaa
aiheuttaa kuulovaurioita.
• Älä altista hälytinyksikköä iskuille tai tärähdyksille.
Tuotekuvaus
• Liiketunnistin, joka voidaan asentaa seinälle tai sijoittaa tasolle.
• Säädettävä seinäkiinnike.
• Kaukosäädin.
Painikkeet ja toiminnot
Hälytinyksikkö
Kaukosäädin
Kaukosäätimen ja hälytinyksikön parittaminen
1. Avaa hälytinyksikön paristolokero ruuvaamalla irti ruuvi (4) ja
työntämällä luukkua. Asetalokeroon 3 kpl AA/LR6-paristoja.
Huom.!Noudata paristolokeron pohjassa olevaa merkintää.
LED-merkkivalo (2) vilkkuu, kun paristot on asetettu lokeroon oikein.
2. Paina pohjaan [LEARN ] ja suuntaa kaukosäädin välittömästi
hälytinyksikön etupuolta kohti ja paina [ARM ]. Hälytinyksiköstä
kuuluu lyhyt merkkiääni, ja LED-merkkivalo lakkaa vilkkumasta.
Nämätoiminnot varmistavat, että yksiköt toimivat yhdessä.
3. Työnnä luukku takaisin ja kiinnitä lukitusruuvi takaisin paikalleen.
Asennus
Hälytinyksikön kantama on noin 6 m suoraan eteenpäin.
Hälytinyksikön tunnistuskulma on vaakatasossa noin 110 º ja
pystysuunnassa noin 70º.
Merkkiäänitila
Merkkiääni ilmoittaa, että tunnistusalueella on havaittu liikettä.
1. Aseta kaukosäätimen valitsin kohtaan Chime.
2. Suuntaa kaukosäädin hälytinyksikköä kohti ja paina [ARM].
Merkkiääni kuuluu välittömästi ja joka kerta, kun liikettä havaitaan.
3. Sammuta merkkiäänitila painamalla kaukosäätimestä [DISARM ].
Paniikkitoiminto
Tarvittaessa hälytysääni voidaan aktivoida ilman, että liikettä havaitaan.
1. Suuntaa kaukosäädin hälytinyksikköä kohti, paina ja pidä pohjassa
samanaikaisesti [ARM] ja [DISARM] kahden sekunnin ajan.
2. Sammuta paniikkitoiminto painamalla kaukosäätimestä [DISARM].
Liiketunnistimen testaus
Kun liiketunnistin on hälytystilassa, sen toimintaa ei tulisi testata
kaukosäätimellä, sillä laitteen äänenvoimakkuus onsuuri.
Toimi sen sijaan näin:
1. Aseta kaukosäätimen valitsin kohtaan Chime.
2. Suuntaa kaukosäädin hälytinyksikköä kohti ja paina [ARM ].
Merkkiääni soi kerran.
3. Odota 15 sekuntia ja liikuta kättäsi liiketunnistimen edessä.
Josmerkkiääni kuuluu välittömästi, tunnistin toimiioikein.
4. Aseta tämän jälkeen halutessasi hälytinyksikkö hälytystilaan.
Ks.edellä oleva kohta Hälytystila.
Huolto ja ylläpito
• Puhdista laite kevyesti kostutetulla liinalla. Käytämietoa
puhdistusainetta, älä käytä liuottimia tai syövyttäviä kemikaaleja.
• Poista kaikki paristot, jos laite on pitkään käyttämättä.
• Älä sekoita vanhoja ja uusia paristoja keskenään, vaan vaihda
kaikki paristot samanaikaisesti.
Vianhakutaulukko
Kaukosäädin
eitoimi.
• Kaukosäätimen paristo on loppuun kulunut.
Vaihdatilalle uusi paristo (CR2032).
• Varmista, että paristo on asetettu paikalleen
oikein. Ks.edellä oleva kohta Painikkeet ja
toiminnot - Kaukosäädin.
• Suuntaa kaukosäädin suoraan hälytinyksikköä
kohti ja varmista, ettei yksiköiden välillä ole
näköesteitä.
• Yksiköitä ei ole paritettu. Ks.edellä oleva kohta
Kaukosäätimen ja hälytinyksikön parittaminen.
Hälytinyksikkö
eitoimi.
• Hälytinyksikön paristot ovat loppuun
kuluneet. Vaihdatilalle uudet paristot
(3kplAA/LR6).
• Varmista, että paristot on asetettu paikalleen
oikein. Katsoparistolokeron pohjassa
olevamerkintä.
• Yksiköitä ei ole paritettu. Ks.edellä oleva kohta
Kaukosäätimen ja hälytinyksikön parittaminen.
Väärä hälytys
laukeaa.
• Hälytinyksikkö on sijoitettu väärin, esim.
suoraan auringonvaloon, vetoisaan
paikkaan tai suoraan lämpöpatterin tai muun
lämmönlähteen yläpuolelle.
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempiakierrätysohjeita saat kuntasi jäteneuvonnasta.
1. Liiketunnistin
2. LED-merkkivalo merkkinä asetusten suorittamisesta.
3. LED-merkkivalo, joka vilkkuu, kun liikettä havaitaan.
4. Paristolokeron lukitusruuvi.
5. [LEARN ] Hälytinyksikön ja kaukosäätimen parittaminen.
6. Paristolokero
7. LED-merkkivalo, joka vilkkuu, kun [ARM ] tai [DISARM ]
painetaan pohjaan. Huom.! LED-merkkivalo vilkkuu hitaasti,
kunkaukosäätimen paristo alkaa olla loppuun kulunut.
8. [ARM ] Aktivoi hälytinyksikön.
9. [DISARM ] Sammuttaa hälytyksen ja hälytinyksikön.
Kaukosäätimessä on paristo valmiiksi asennettuna. Avaaparisto-
lokero työntämällä ja poista suojamuovi ennen kaukosäätimen
käyttöönottoa.
Pidike
10. Reikä kiinnitysruuvia varten
11. Hälytinyksikön pidike
1. Seinään asennus: Kiinnitä pidike seinään pakkauksen
kahdellaruuvilla ja käytä tarvittaessa myös tulppia
seinämateriaalista riippuen. Sopivaasennuskorkeus on noin
1,8–2,4m. Huom.!Varmista, ettet vahingoita sähköjohtoja tai
vesiputkia, kun poraat tai kiinnität ruuvia seinään.
2. Tartu pidikkeen liikkuvaan varteen ja kiinnitä hälytinyksikkö paikalleen.
Painayksikköä varovasti, kunnes se napsahtaa paikalleen.
Käyttö
Hälytystila
1. Aseta kaukosäätimen valitsin kohtaan Alarm.
2. Suuntaa kaukosäädin hälytinyksikköä kohti ja paina [ARM ].
Hälytinyksiköstä kuuluu lyhyt merkkiääni, ja LED-merkkivalo
vilkkuu. Hälytinyksikön aktivoituminen kestää 45 sekuntia.
Tämän45 sekunnin aikana ehdit siirtyä pois tunnistusalueelta.
3. Kun laite havaitsee liikettä, hälytinyksiköstä kuuluu lyhyt
merkkiääni, ja punainen LED-merkkivalo (3) vilkkuu.
Tämänjälkeen kuluu vielä 30 sekuntia, ennen kuin hälytysääni
aktivoituu. Hälytysääni soi 30 sekunnin ajan, minkä jälkeen se
sammuu. 15 sekunnin kuluttua hälytin aktivoituu uudelleen,
ja jos laite havaitsee liikettä, hälytysääni alkaa soida
uudelleen. Nämävaiheet toistuvat, kunnes kaukosäätimestä
painetaan[DISARM ].
4. Sammuta hälytystila painamalla kaukosäätimestä [DISARM ].
1
2
3
4
5
6
ARM DISARM
7 8 9
10
11

Deutsch
DEUTSCHLAND • Kundenservice Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
Ver. 20140207
Alarm-Bewegungsmelder
mit Fernbedienung
Art.Nr. 36-4784 Modell SST-10
Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und auf-
bewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor.
Bei technischen Problemen oder anderen Fragen freut sich unser Kunden-
service über eine Kontaktaufnahme.
Sicherheitshinweise
Hinweis: Der Alarm-Bewegungsmelder erzeugt ein sehr lautes Alarmsignal.
Zur Vermeidung von Gehörschäden beim Testen und beim Erlernen des
Umgangs mit dem Gerät einen Gehörschutz tragen.
• Das Produkt ist zur Verwendung im Innenbereich vorgesehen und darf
weder Feuchtigkeit noch Nässe ausgesetzt werden.
• Es ist zu vermeiden, sich dem Alarmsignal längere Zeit auszusetzen,
da sonst Gehörschäden drohen.
• Den Bewegungsmelder nicht Stößen und Vibrationen aussetzen.
Produktbeschreibung
• Alarm-Bewegungsmelder freistehend oder für Wandmontage
• Verstellbare Wandhalterung
• Fernbedienung
Tasten und Funktionen
Bewegungsmelder
Fernbedienung Synchronisieren von Fernbedienung
und Bewegungsmelder
1. Schraube (4) lösen und Batteriefachabdeckung nach unten schieben.
3×AA/LR6-Batterie einlegen. Achtung: Die Markierung im Batteriefach
beachten. Bei korrekt eingelegten Batterien blinkt dieLED-Anzeige (2).
2. [LEARN] drücken, dieFernbedienung sofort auf dieVorderseite des
Bewegungsmelders richten und [ARM] drücken. Der Bewegungsmelder
gibt einen kurzen Signalton von sich und dieLED-Anzeige hört auf zu
blinken. Die Geräte funktionieren nun zusammen.
3. Batteriefachabdeckung zurückschieben und Sicherungsschraube wieder
eindrehen.
Montage
Der Bewegungsmelder hat eine Reichweite von ca. 6 m geradeaus.
Der horizontale Erfassungswinkel beträgt ca. 110°, dervertikale Erfassungs-
winkel ca. 70°.
Meldebetrieb
Dient zur Benachrichtigung darüber, dass jemand den Erfassungsbereich
betreten hat.
1. Schieber derFernbedienung auf Chime stellen.
2. Die Fernbedienung auf den Bewegungsmelder richten und [ARM] drücken.
Das Signal ertönt sofort und danach jedes Mal wieder, wenn eine
Bewegung erfasst wird.
3. Mit derTaste [DISARM] ander Fernbedienung kann derMeldebetrieb
abgeschaltet werden.
Panikfunktion
Bei Bedarf kann ein Alarmsignal erzeugt werden, ohne dass eine Bewegung
erfasst wird.
1. Die Fernbedienung auf den Bewegungsmelder richten und gleichzeitig
diebeiden Tasten [ ARM ] und [ DISARM ] gedrückt halten.
2. Mit derTaste [DISARM] ander Fernbedienung kann diePanikfunktion
abgeschaltet werden.
Bewegungssensor testen
Wegen derhohen Lautstärke des Alarmsignals sollte derBewegungssensor
nicht im Alarmbetrieb getestet werden. Vorgehensweise:
1. Schieber derFernbedienung auf Chime stellen.
2. Die Fernbedienung auf den Bewegungsmelder richten und [ARM] drücken.
Ein einmaliges Signal ertönt.
3. 15 Sekunden warten, dann dieHand am Bewegungssensor vorbeiführen.
Ertönt sofort dasMeldesignal, funktioniert derSensor korrekt.
4. Dann den Bewegungsmelder bei Bedarf auf Alarmbetrieb stellen,
siehe Abschnitt Alarmbetrieb.
Pflege und Wartung
• Das Produkt mit einem leicht angefeuchteten Tuch reinigen. Dabei ein mildes
Reinigungsmittel verwenden, niemals Lösungsmittel oder ätzende Chemikalien.
• Bei längerer Nichtbenutzung des Produkts alle Batterien entnehmen.
• Alte und neue Batterien dürfen nicht gemischt verwendet werden.
Alle Batterien gleichzeitig auswechseln.
Fehlersuche
Die Fernbedienung
funktioniert nicht.
• Die Batterie derFernbedienung ist verbraucht.
Eine neue Batterie (CR2032) einlegen.
• Kontrollieren, dass dieBatterie korrekt
eingelegt ist. Siehe Abschnitt Tasten und
Funktionen - Fernbedienung.
• Die Fernbedienung gerade auf den
Bewegungsmelder richten. Zwischen den
Geräten dürfen sich keine Hindernisse befinden.
• Die Geräte sind nicht synchronisiert.
Siehe Abschnitt Synchronisieren von
Bewegungsmelder und Fernbedienung.
Der Bewegungs-
melder funktioniert
nicht.
• Die Batterien des Bewegungsmelders sind
verbraucht. Neue Batterien (3×AA/LR6) einlegen.
• Sicherstellen, dass dieBatterien korrekt
eingelegt sind. Siehe Kennzeichnung im
Batteriefach.
• Die Geräte sind nicht synchronisiert.
Siehe Abschnitt Synchronisieren von
Bewegungsmelder und Fernbedienung.
Es wird Falschalarm
ausgelöst.
• Der Bewegungsmelder ist falsch platziert, z.B.
in direktem Sonnenlicht, im Luftzug oder direkt
über einem Heizkörper oder einer anderen
Wärmequelle.
Hinweise zur Entsorgung
Bitte dasProdukt entsprechend den lokalen Bestimmungen entsorgen.
Weitere Informationen sind von derGemeinde oder den kommunalen
Entsorgungsbetrieben erhältlich.
1. Bewegungssensor
2. LED-Anzeige, diesignalisiert, dass Einstellungen durchgeführt werden
3. LED-Anzeige, dieblinkt, wenn eine Bewegung erfasst wird
4. Sicherungsschraube für Batteriefachabdeckung
5. [LEARN] Synchronisieren von Bewegungsmelder und Fernbedienung
6. Batteriefach
7. LED-Anzeige, dieblinkt, wenn [ARM] oder [DISARM] gedrückt wird.
Achtung: Wenn dieBatterien schwächer werden, blinkt dieLED-
Anzeige langsam.
8. [ARM] Scharfschalten des Bewegungsmelders
9. [DISARM] Abschalten des Alarms und Unscharfschalten des
Bewegungsmelders
Die Fernbedienung ist werkseitig mit einer Batterie ausgerüstet. Vor Inbetrieb-
nahme derFernbedienung dieBatteriefachabdeckung aufschieben und
dieKunststoffsicherung entfernen.
Halterung
10. Löcher für Befestigungsschrauben
11. Halterung für Bewegungsmelder
1. Bei Wandmontage: Die Halterung mit den beiden mitgelieferten
Schrauben sowie ggf. den Dübeln ander Wand montieren. Geeignete
Montagehöhe ca. 1,8–2,4m. Achtung: Beim Bohren und Schrauben
eventuelle Strom- und Wasserleitungen berücksichtigen.
2. Den beweglichen Arm derHalterung festhalten und den Bewegungsmelder
einhaken. Das Gerät vorsichtig nach unten drücken, bis es einrastet.
Bedienung
Alarmbetrieb
1. Schieber derFernbedienung auf Alarm stellen.
2. Die Fernbedienung auf den Bewegungsmelder richten und [ARM]
drücken. Am Bewegungsmelder ertönt ein kurzes Signal und
dieLED-Anzeige blinkt. Nach ca. 45 Sekunden wird dieAlarmanlage
scharf geschaltet. Diese Verzögerungszeit dient dazu, sich aus dem
Erfassungsbereich zu entfernen.
3. Wird eine Bewegung erfasst, ertönt am Bewegungsmelder ein kurzes
Signal und dierote LED-Anzeige (3) blinkt. 30 Sekunden später ertönt
dasAlarmsignal. Es dauert ca. 30 Sekunden lang und wird dann ab-
geschaltet. Nach 15 Sekunden ist derAlarm wieder scharf und dasAlarm-
signal ertönt erneut, wenn eine Bewegung erfasst wird. Dieses Muster
wiederholt sich, bis ander Fernbedienung [ DISARM ] gedrückt wird.
4. Mit derTaste [DISARM] ander Fernbedienung kann dieAlarmfunktion
abgeschaltet werden.
1
2
3
4
5
6
ARM DISARM
7 8 9
10
11
