Crivit AS-1461 User manual

1
Patinete de aluminio
Monopattino in alluminio
Trotinete em alumínio
Aluminium Scooter
Alu-Scooter
Delta-Sport-Nr.: AS-1461
INSTRUCCIONES DE USO
ISTRUZIONI D‘USO
EN 14619:2004

2
MANUAL DE INSTRUCCIONES
Contenido 3
Características técnicas 3
Especificaciones de uso 3
Advertencias de seguridad 3 – 4
Montaje 4 – 5
Volver a plegar el patinete para el transporte 5
Uso 5
Mantenimiento 6
Cuidados y almacenamiento 7
Observaciones sobre la eliminación de residuos 7
3 Años de garantía 7

3
Información importante
Antes de utilizar el patinete por primera vez, lea estas instrucciones de uso y guárdelas en un
lugar seguro para posibles consultas futuras.
Contenido
1 x Instrucciones de uso
1 x Patinete de aluminio
Características técnicas
Carga máxima: 100 kg
Manillar de altura extensible: 4 posiciones (72 - 97,5 cm)
Longitud total: 82 cm
Peso: 2,97 kg
Ruedas: ø 144 mm
Rodamiento: ABEC 7
Especificaciones de uso
Este patinete es un artículo deportivo y como tal no es apto para menores de 14 años.
El patinete contiene piezas pequeñas que podrían ser ingeridas por los niños y, al ser un artícu-
lo deportivo, su uso requiere un alto nivel de concentración y grandes habilidades motrices.
Este patinete está específicamente destinado para el uso particular, soporta una carga máxima
de 100 kg y no está indicado para dar saltos. El artículo no cumple con las disposiciones para el
tráfico rodado público y no debe tomar parte en él. Infórmese, por lo tanto, de las disposiciones
legales vigentes al respecto antes de utilizarlo por primera vez.
Advertencias de seguridad
ATENCIÓN:
Peligro de asfixia para niños.
No deje nunca jugar a los niños con el patinete o su embalaje sin la supervisión
de un adulto.
Peligro de lesiones!
• Debido a la existencia de piezas pequeñas, el patinete deberá ser montado siempre por un
adulto.
• El patinete no puede ser utilizado al mismo tiempo por más de una persona.
• Cerciórese siempre antes de cada uso de que el patinete no presenta daños y desperfectos,
comprobando asimismo que los elementos de unión y cierres como el mecanismo de plega
do y el ajuste de la altura de la columna del manillar están siempre bien apretados, ya que
el patinete solo se puede utilizar cuando se encuentra en perfectas condiciones.
• Asegúrese también de que los tornillos y las tuercas de apriete conservan intactas sus
propiedades de autobloqueo.
• No modifique nunca el patinete de forma que pudiera poner en riesgo su propia seguridad.
Peligro de aplastamiento de los dedos!
• Maniobre con cuidado al plegar y desplegar el patinete para no aplastarse o pillarse los
dedos.

4
• Lleve siempre equipos de protección personal adecuados como casco, guantes, muñequeras,
coderas, rodilleras y un calzado apropiado.
• Respete siempre a otras personas.
• Utilice el patinete solo sobre terrenos adecuados de superficie lisa y que estén limpios y
secos, manténgase durante la conducción del patinete a la mayor distancia posible de los
demás usuarios de la vía y evite pendientes, escaleras y aguas abiertas.
• No utilice nunca el patinete en la oscuridad o en condiciones de mala visibilidad.
• El freno tiende a calentarse con el uso continuado, por lo que procure no tocarlo hasta que
no se haya enfriado completamente para evitar quemaduras.
• No deje jugar nunca a niños con el patinete sin la supervisión de un adulto, ya que los niños
no pueden prever el peligro potencial del patinete.
Prevención de daños materiales!
• Evite pasar con el patinete por terrenos con agua, aceite, baches o de superficie muy áspera.

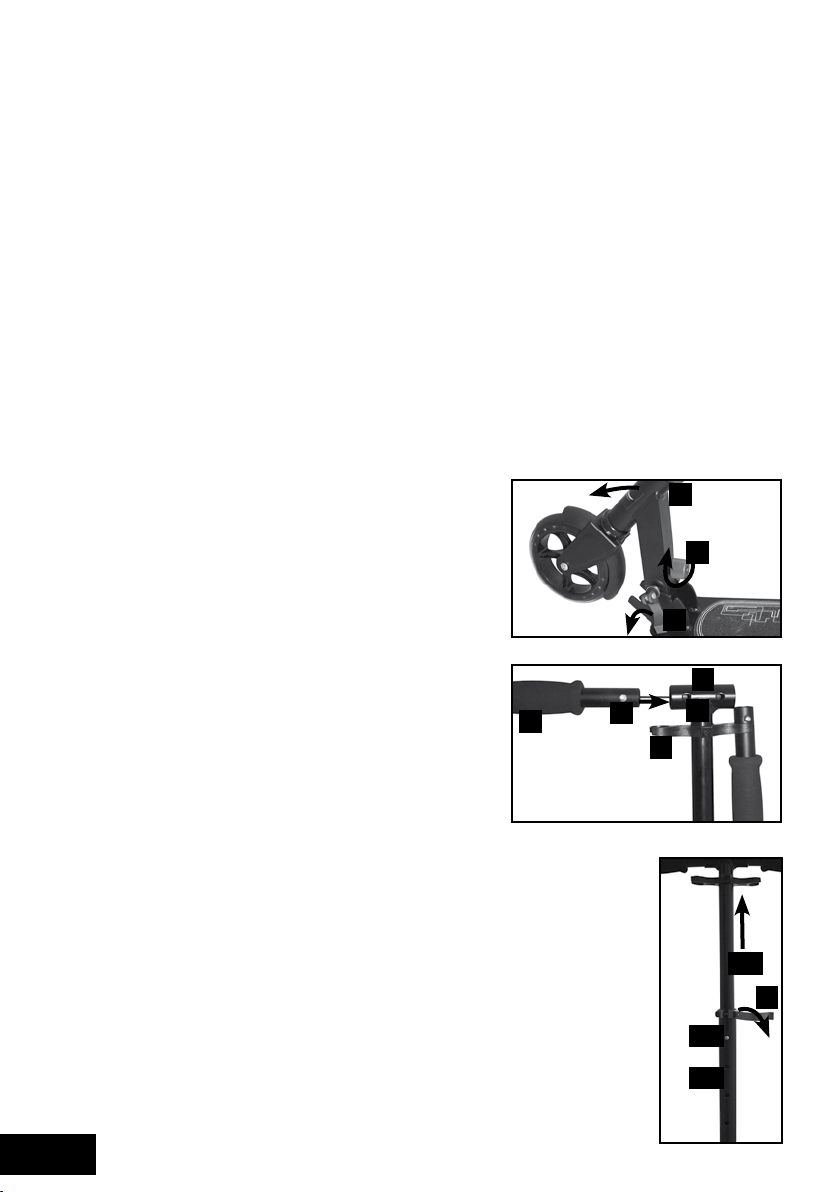

Montaje
(Los dibujos son ejemplos válidos para todos las variantes del artículo)
El patinete viene plegado para facilitar su transporte. Para poder utilizarlo siga los siguientes
pasos:
Desplegar
1. Suelte el cierre rápido inferior (1).
2. Gire el botón (2) en el sentido de las agujas del reloj
y desplace la columna del manillar (3) hacia adelante
hasta que quede encajada y escuche un clic.
3. Asegure el mecanismo de plegado fijando el cierre
rápido inferior.
Montar las empuñaduras del manillar
1. Suelte las empuñaduras (4) de sus soportes (5).
2. Presione hacia abajo los botones de bloqueo (6)
situados en las empuñaduras y desplace las dos
empuñaduras hacia el tubo en forma de T (7) del
manillar. Se tiene que escuchar cómo los botones
de bloqueo quedan encajados en las aberturas (8).
Ajustar la altura de la columna del manillar
La altura de la columna del manillar se puede ajustar en cuatro
posiciones. Una vez regulada la altura, solo se puede utilizar
el patinete si el botón de bloqueo ha quedado encajado en una
de las cuatro aberturas y se ha asegurado después la columna
del manillar fijando el cierre rápido.
1. Suelte el cierre rápido (9) situado en la columna del manillar.
2. Desplace la columna del manillar (10) hacia arriba hasta que el botón
de bloqueo (11) quede encajado en una de las cuatro aberturas (12).
3. Asegure la columna del manillar fijando el cierre rápido.
(4)
(5)
(6)
(7)
(8)
(11)
(12)
(10)
(9)
(1)
(3)
(2)

5

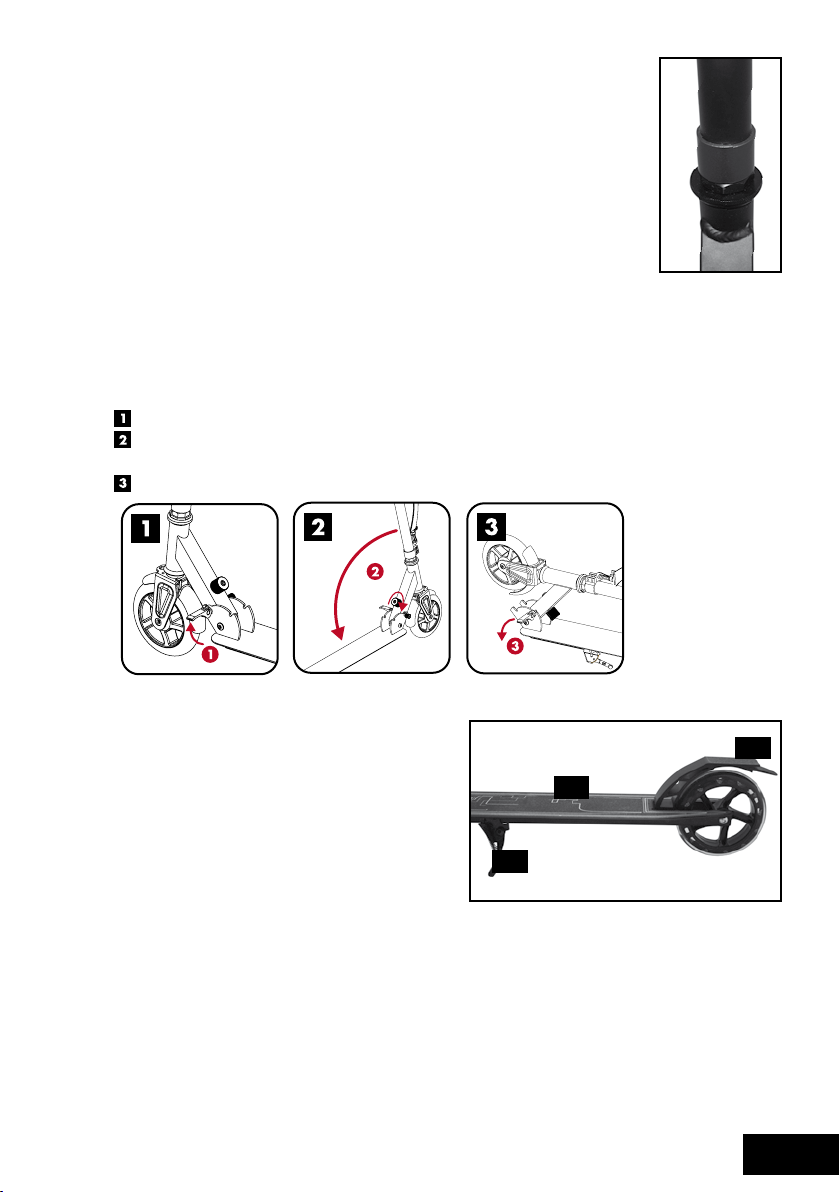

Dirección del manillar
El patinete se suministra con la dirección del manillar ajustada. En el caso
de que, pasado un tiempo, notara la dirección del manillar algo suelta o
más dura, lleve el manillar a un comercio especializado o una tienda de
bicicletas para que le ajusten la dirección del manillar.
Volver a plegar el patinete para el transporte
1. Suelte el cierre rápido situado en la columna del manillar, pulse sobre el botón de bloqueo,
desplace la columna de dirección completamente hasta abajo y fije a continuación el cierre
rápido.
2. Pulse los botones de bloqueo de las empuñaduras de manillar, saque las empuñaduras del
tubo en forma de T y fíjelas a sus soportes.
3. Suelte el cierre rápido inferior.
Gire el botón en el sentido de las agujas del reloj y desplace la columna del manillar
hacia la plataforma hasta que quede bien encajada.
Fije el cierre rápido inferior.
Uso
Conducir, frenar, aparcar
• Coloque una pierna sobre la plataforma (13)
y tome impulso pisando con la otra pierna en
el suelo.
• Pise en el freno (14).
• Para aparcar el patinete, baje el caballete (15).
El patinete solo se puede aparcar sobre una
superficie plana.
(13)
(14)
(15)

6
Mantenimiento
Cambio de las ruedas
Información importante:
Tenga en cuenta los datos de las características técnicas del patinete.
Las ruedas de un diámetro distinto al adecuado pueden modificar las propie-
dades de conducción de patinete y, bajo determinadas circunstancias, implicar
un peligro para el usuario del mismo. Por eso, no utilice nunca ruedas que no
se puedan acoplar perfectamente ni instale ruedas más grandes de las que el
patinete llevaba originariamente.
Las ruedas se van desgastando con el tiempo. A este desgaste contribuyen muchos factores como,
por ejemplo, el tipo de superficie sobre la que se conduce, la altura o el peso del usuario, las con-
diciones atmosféricas a las que se ve expuesto el patinete, así como el material de las ruedas y su
dureza. Por eso, es necesario cambiarlas de vez en cuando. Para ello, siga los siguientes pasos:
• Afloje los tornillos de cabeza hexagonal con llaves de vaso hexagonal del tamaño 5.
• Saque los tornillos de cabeza hexagonal y retire la rueda.
• Instale la nueva rueda y fíjela con los tornillos de cabeza hexagonal.
Después de cambiar la rueda:
Compruebe si la rueda se desplaza hacia un lado después de haberla instalado
y, de ser así, no la utilice. Cerciórese de que todos los tornillos siguen bien apre-
tados después de los primeros minutos de conducción y de que no se ha aflojado
ni soltado nada. Vuelva a apretar los tornillos de la rueda para asegurarse de
que puede rodar limpiamente y de que los rodamientos no hacen ningún ruido.
Cambiar el rodamiento
• Instale las ruedas de la forma descrita anteriormente (pág. 6).
• Saque el rodamiento presionando sobre el separador con una llave de vaso hexagonal y
retire el separador.
• Saque el otro rodamiento presionando con una llave de vaso hexagonal.
• Instale el nuevo rodamiento, gire la rueda, coloque el separador e instale entonces el otro
rodamiento.
• Vuelva a fijar las ruedas.
Rueda (1)
Separador (2)
Rodamiento (3)
(1)
(1)
(2)
(1) (3)
(3)
(2)
Tornillos de eje (1)
Rueda (2)

7
Cuidados y almacenamiento
Se recomienda limpiar en profundidad y secar el patinete después de cada uso.
Elimine las piedras pequeñas u otros objetos que eventualmente se hayan quedados adheridos a
las ruedas y si los rodamientos estás mojados o húmedos, séquelos con un paño limpio. Engrase los
rodamientos con un lubricante especial para rodamientos para evitar así que se oxiden por fuera.
Almacene siempre el patinete en un lugar seco.
Observaciones sobre la eliminación de residuos
Deje el patinete y todos sus componentes en un punto de reciclaje oficial o en un punto limpio de
su localidad, respetando en todo caso la normativa legal vigente en materia de reciclaje. En caso
de duda, consulte en un punto informativo de reciclaje sobre la mejor forma medioambiental de
desechar el patinete.
3 Años de garantía
Este producto se ha producido con mucho esmero y bajo un control constante. Con este producto tiene
tres años de garantía a partir de la fecha de compra. Por favor, conserve el ticket de compra.
La garantía sólo es válida para fallos en el material y fallos de fabricación y no en caso de uso
incorrecto o inadecuado del producto. Esta garantía no limita los derechos del comprador conferidos
por la ley. En caso de que deba hacer uso de la garantía, póngase en contacto con nosotros utilizando
nuestro servició telefónico de atención al cliente o enviándonos un correo electrónico. En los dos casos
recibirá una atención personalizada. Si debe hacer uso de la garantía, puede enviarnos gratuitamente
las piezas defectuosas al servicio de reparaciones, previa consulta con nuestro servicio de atención
al cliente. Le devolveremos una pieza nueva o la pieza arreglada de forma gratuita. Mediante
los servicios de garantía no se prolongará, ni renovará, el plazo de duración de la garantía de la
herramienta. Esto también es válido para piezas de recambio o que hayan sido reparadas. Una vez
terminado el tiempo de garantía, las reparaciones ya no serán gratuitas.
IAN: 68573
Servicio
Línea directa de producto 00800-88080808 (gratuita de lunes a viernes 10 - 16 horas)
LARA • Gran Via 20-26 • E-07182 El Toro
[email protected]
- www.nws-service.com -

8
INDICE
Dotazione 9
Dati tecnici 9
Uso previsto 9
Avvertenze per la sicurezza 9 – 10
Montage 10 – 11
Ripiegare l’articolo nella posizione di trasporto 11
Utilizzo 11
Manutenzione 12
Cura, deposito 13
Indicazioni per lo smaltimento 13
3 anni di garanzia 13

9
Importante!
Leggere attentamente le istruzioni prima dell’uso.
Conservare queste istruzioni per consultazioni future!
Dotazione
1 x Istruzioni per l’uso
1 x Monopattino in alluminio
Dati tecnici
Portata massima: 100 kg
Altezza estrazione manubrio: a 4 livelli (72 - 97,5 cm)
Lunghezza complessiva: 82 cm
Peso: 2,97 kg
Ruote: ø 144 mm
Cuscinetti: ABEC 7
Uso previsto
Il presente articolo è un attrezzo sportivo e non è adatto ai bambini di età inferiore a 14 anni!
L’articolo contiene pezzi di piccole dimensioni che possono essere ingeriti dai bambini e, in
quanto attrezzo sportivo, richiede concentrazione e un elevato sforzo dell’apparato motorio.
Il presente articolo è stato costruito per l’utilizzo privato, per un carico massimo fino a 100 kg e
non è idoneo per eseguire salti. L‘articolo non corrisponde alla normative per il traffico pubblico
stradale e quindi non può essere condotto su strada. Prima dell’uso informarsi sulle disposizioni
di legge.
Avvertenze per la sicurezza
ATTENZIONE!
Pericolo di soffocamento per i bambini!
Non lasciare mai che i bambini giochino da soli con il materiale di imballaggio
o con l’articolo.
Pericolo di ferimento!
• Vista la presenza di piccoli pezzi, il montaggio dell’articolo deve essere eseguito sempre da
persone adulte!
• Attualmente l’articolo può essere utilizzato da una sola persona.
• Prima di ciascun utilizzo, assicurarsi che l‘articolo non sia danneggiato o usurato.
Controllare sempre la stabilità di tutti gli elementi di collegamento e di chiusura, come il
meccanismo di blocco/sblocco e la regolazione dell‘altezza dell’asta del manubrio.
L’articolo deve essere utilizzato solo se in perfetto stato!
• Assicurarsi che le viti e i dadi autobloccanti funzionino correttamente.
• Non apportare modifiche all’apparecchio tali costituire un rischio per la
vostra sicurezza durante l’uso.
Pericolo di contusioni alle dita!
• Fate attenzione, nell‘aprire e chiudere l‘articolo, alle zone con pericolo di contusione e
ferimento accidentale.

10
• Indossare sempre idonei dispositivi di protezione (casco, protezioni per mani, polsi, gomiti e
ginocchia) e scarpe adeguate!
• Rispettare sempre le altre persone!
• Utilizzare l’articolo solo su superfici idonee, che siano lisce, pulite ed asciutte.
Viaggiare possibilmente lontano da altri mezzi. Evitare terreni scoscesi, scale e corsi
d‘acqua aperti.
• Non muoversi al buio e o in cattive condizioni di visibilità.
• In caso di utilizzo prolungato il freno si riscalda. Per evitare ustioni, non toccarlo prima che si
sia raffreddato.
• Non essendo in grado di stimare i potenziali rischi, ai bambini non deve essere consentito
l’uso dell’articolo, se non sotto stretta sorveglianza.
Avvertenze contro possibili danni a cose
• Evitare acqua, olio, strade con buche e superfici molto ruvide.
Montage
(Immagini rappresentative per tutti le varianti dei prodotti)
L’articolo viene fornito nello stato di trasporto, ripiegato. Per prepararlo per l’uso, procedere
come indicato di seguito:
Apertura
1. Sbloccare la chiusura rapida inferiore (1).
2. Ruotate il pulsante (2) in senso orario e chiudete
la colonna di guida (3) in avanti, finché non scatta
un CLIC.
3. Bloccare il meccanismo di ribalta fissando
la chiusura rapida inferiore.
Montaggio delle impugnature
1. Staccare le impugnature (4) dai supporti (5).
2. Premere in basso i pulsanti di arresto (6) sulle
impugnature e spingere le impugnature su
entrambe le estremità del tubo a T (7) del
manubrio. I pulsanti di arresto devono inserirsi
negli appositi fori (8) con uno scatto.
Regolazione dell´altezza del piantone dello sterzo
Il piantone dello sterzo è regolabile in 4 altezze diverse.
Utilizzare il prodotto soltanto dopo aver fatto incastrare la
leva d´arresto nelle quattro forature apposite e aver bloccato
poi il piantone dello sterzo con la chiusura rapida!
1. Allentare la chiusura rapida autobloccante (9) del piantone dello sterzo.
2. Tirare il piantone dello sterzo (10) verso l´alto, fino a far incastrare la leva
d´arresto (11) in una delle quattro forature (12).
3. Assicurare il piantone dello sterzo bloccando la chiusura rapida.
(4)
(5)
(6)
(7)
(8)
(11)
(12)
(10)
(9)
(1)
(3)
(2)

11
Cuscinetto del giunto manubrio
Alla consegna del prodotto il cuscinetto del giunto manubrio è preimpostato.
Nel caso il manubrio dopo un certo periodo di tempo dovesse avere troppo
gioco o diventare troppo lento, si consiglia di consultare un rivenditore
specializzato o un rivenditore di biciclette per far regolare il cuscinetto del
giunto manubrio.
Ripiegare l’articolo nella posizione di trasporto
1. Sbloccare la chiusura rapida dell‘asta del manubrio, premere il pulsante di arresto, spingere
l‘asta del manubrio fino in fondo, quindi fissare la chiusura rapida.
2. Premere il pulsante di arresto delle impugnature, estrarre le impugnature dal tubo a T e
fissarli sui supporti.
3. Svitate la chiusura a scatto inferiore.
Ruotare il pulsante in senso orario, premere la colonna di guida in direzione del ponte,
finché essa non scatta.
Fissare la chiusura a scatto inferiore.
Utilizzo
Movimento, freni, appoggio
• Posizionare una gamba sulla pedana (13)
e con l’altra gamba prendere lo slancio con
spinte regolari.
• Per frenare, spingere la lamiera del freno (14).
• Per l’appoggio, aprire il supporto (15).
Appoggiare l’articolo solo su un fondo piano.
(13)
(14)
(15)

12
Manutenzione
Sostituzione delle ruote
Importante!
Attenersi ai dati tecnici.
Ruote con un diametro diverso possono modificare le caratteristiche di guida e
costituire un rischio per l’utente. Non utilizzare ruote che non possono essere
montate correttamente. Non montare mai ruote più grandi di quelle montate in
origine sull’articolo.
Le ruote si usurano. Questa usura dipende da molti fattori, come ad esempio fondo stradale,
altezza e peso dell’utente, condizioni ambientali, materiale delle ruote e loro durezza.
Per questa ragione è necessario sostituirle di tanto in tanto.
• Svitate le viti con due chiavi esagonali grandezza 5.
• Estrarre le viti assiali e togliere la ruota.
• Rimontare la nuova ruota e fissarla con le viti assiali.
Dopo la sostituzione
Astenersi dall‘uso, se dopo la sostituzione la ruota striscia di lato! Dopo i primi
minuti di marcia, assicurarsi che tutte le viti siano ancora fisse e che non si
stacchino, né si allentino. Serrare nuovamente la ruota per garantire che giri
correttamente e che i cuscinetti non emettano alcun rumore.
Sostituzione dei cuscinetti a sfera
• Smontare le ruote come descritto (pagina 12).
• Far fuoriuscire un cuscinetto premendo il distanziatore con una chiave a brugola e togliere il
distanziatore.
• Far fuoriuscire l’altro cuscinetto premendo con una chiave a brugola.
• Inserire il nuovo cuscinetto. Far girare la ruota, inserire il distanziatore e quindi inserire un
secondo nuovo cuscinetto.
• Fissare nuovamente le ruote.
rotella (1)
distaniatore (2)
cuscinetto (3)
viti (1)
rotella (2)
(1)
(1)
(2)
(1) (3)
(3)
(2)

13
Cura, deposito
Dopo l’utilizzo dell’articolo si consiglia una pulizia profonda e l’asciugatura. Togliere qualsiasi picco-
la pietra o altri oggetti che possano essersi incastrati tra i cuscinetti. Pulire i cuscinetti bagnati o umidi
con un panno pulito. Lubrificare esternamente i cuscinetti con un grasso apposito per cuscinetti per
evitare la formazione di ruggine sull’esterno. Conservare l’articolo sempre in un luogo asciutto.
Indicazioni per lo smaltimento
Smaltire il prodotto e tutti i relativi componenti presso un’azienda appositamente autorizzata e presso
i centri di smaltimento organizzati dal proprio comune. Prestare attenzione alle normative vigenti in
materia. In caso di dubbio richiedere informazioni sul corretto smaltimento alla vostra azienda di
smaltimento.
3 anni di garanzia
Il prodotto è stato realizzato con cura ed è stato sottoposto a continui collaudi. Sul presente prodotto
viene riconosciuta una garanzia di 3 anni a partire dalla data di acquisto. Si prega di conservare lo
scontrino.
La garanzia vale solo per i difetti del materiale e di fabbricazione e decade in caso di impiego improp-
rio o inadeguato. I suoi diritti legali, non sono limitati dalla presente garanzia. In caso di guasto coperto
da garanzia, si prega di mettersi in contatto con noi attraverso il nostro servizio clienti gratuito oppure
scrivendoci una e-mail. Vi forniremo una consulenza diretta. In caso di guasto coperto da garanzia, in
accordo con i nostri collaboratori addetti al servizio, potrete rispedire a nostro carico le parti difettose
all‘indirizzo del nostro centro-assistenza. Riceverete immediatamente e gratuitamente un componente
nuovo o riparato.
Il periodo di garanzia non verrà prolungato a seguito di eventuali riparazioni effettuate sul prodotto.
Ciò vale anche per i componenti sostituiti o riparati. Tutti i lavori di riparazione effettuati dopo la scaden-
za del periodo di garanzia sono a pagamento.
IAN: 68573
Indirizzo assistenza
Numero verde 00800-88080808 (Lu-Ve dalle 10 alle 16, gratuito)
C.K - Service • Via Cà Solaro 7 • I - 30030 Favaro Veneto / Venzia
[email protected]
- www.nws-service.com -

14
ÍNDICE
Conteúdo fornecido 15
Dados técnicos 15
Utilização prevista 15
Instruções de segurança 15 – 16
Montagem 16 – 17
Colocar o artigo no estado de transporte 17
Utilização 17
Manutenção 18
Cuidados, armazenamento 19
Observação relativa à eliminação 19
3 anos de Garantia 19

15
Importante!
Antes da utilização do equipamento leia o Manual de instruções com cuidado.
É importante que o guarde para posterior consulta!
Conteúdo fornecido
1 x Manual de instruções
1 x Trotinete em alumínio
Dados técnicos
Carga máxima: 100 kg
Altura de extracção do guiador: 4 Etapas (72 - 97,5 cm)
Comprimento total: 82 cm
Peso: 2,97 kg
Rodas: ø 144 mm
Chumaceira: ABEC 7
Utilização prevista
Este artigo é um aparelho desportivo não adequado para crianças com menos de 14 anos!
O artigo inclui peças pequenas, que poderão ser engolidas por crianças, e como aparelho
desportivo que é implica concentração e uma elevada exigência em termos de coordenação
motora. Este artigo foi concebido para o uso particular e para uma carga máxima de até
100 kg, não sendo adequado para saltos. O artigo não cumpre os requisitos para circulação na
via pública, não podendo por esse motivo circular nela. Informe-se antes da utilização sobre a
legislação aplicável.
Instruções de segurança
AVISO!
Perigo de asfixia para crianças!
Não deixa crianças brincar com o material de embalagem ou o artigo sem
supervisão.
Perigo de lesões!
• A montagem do artigo deverá ser sempre realizada por adultos, devido à existência de
peças pequenas!
• O artigo deverá ser utilizado apenas por uma pessoa de cada vez.
• Antes de cada utilização do artigo verifique o mesmo quanto a danos ou desgaste.
Verifique sempre a boa fixação de todos os elementos de ligação e peças de fecho, como o
mecanismo articulado e o regulador de altura da coluna do guiador. O artigo apenas
deverá ser utilizado quando se encontra em perfeito estado!
• Assegure-se que os parafusos e as porcas mantêm a sua característica autobloqueante.
• Não altere o artigo de modo que, em determinadas circunstâncias, possa colocar a sua
segurança em risco.
Perigo de entalamento de dedos!
• Ao abrir e fechar o artigo tenha em atenção possíveis zonas de entalamento e corte.

16
• Use sempre equipamento de protecção adequado (capacete, protectores de mãos, pulsos,
cotovelos e joelhos) e sapatos!
• Tenha sempre cuidado com as outras pessoas!
• Utilize o artigo apenas em superfícies adequadas, que sejam lisas, estejam limpas e secas.
Ande sempre que possível afastado de outros transeuntes. Evite terrenos com declives acen-
tuados, escadas e percursos de água.
• Nunca ande no escuro ou com más condições de visibilidade.
• Quando continuamente utilizado o travão aquece. Para evitar queimaduras, não toque no
mesmo antes de este arrefecer.
• Não deixe a criança utilizar o artigo sem ser supervisionada, já que as crianças não são
capazes de avaliar os perigos.
Prevenção de danos materiais!
• Evite água, óleo, buracos na estrada e superfícies muito irregulares.
Montagem
(as imagens servem de forma exemplificativa para todas as variantes de artigo)
O artigo é fornecido em estado fechado para o transporte.
Para o colocar em estado de utilização, proceda do seguinte modo:
Abrir
1. Solte o fecho rápido inferior (1).
2. Rode o botão (2) no sentido dos ponteiros do
relógio e dobre a coluna do guiador (3) para
a frente, até que encaixe com um CLIQUE.
3. Prenda o mecanismo de articulação fixando o
fecho rápido inferior.
Montar os punhos
1. Solte os punhos (4) dos suportes (5).
2. Pressione os botões de retenção (6) nos punhos
para baixo e empurre os punhos nos dois lados
sobre o tubo em T (7) da coluna do guiador.
Os botões de retenção deverão encaixar de
modo audível nos furos (8) previstos para o efeito.
Ajustar a altura da coluna de direcção
A coluna de direcção pode ser ajustada para quatro alturas
diferentes. O artigo só pode ser utilizado se o botão de retenção
estiver engatado num dos quatro orifícios destinados a esse fim,
e a coluna de direcção for por fim trancada com o fecho rápido!
1. Destranque o fecho rápido (9) na coluna de direcção.
2. Puxe a coluna de direcção (10) para cima, até o botão de retenção (11)
engatar num dos quatro orifícios (12).
3. Trave a coluna de direcção através da fixação do fecho rápido.
(4)
(5)
(6)
(7)
(8)
(11)
(12)
(10)
(9)
(1)
(3)
(2)

17
Rolamentos de direcção
Aquando da entrega do artigo, os rolamentos de direcção já vêm ajustados.
Se após algum tempo o volante tiver uma folga muito grande ou estiver
emperrado, mande ajustar os rolamentos de direcção num distribuidor
especializado ou uma oficina de bicicletas.
Colocar o artigo no estado de transporte
1. Soltar o fecho rápido na coluna do guiador, pressionar o botão de retenção, empurrar a
coluna do guiador totalmente para baixo, de seguida fixar o fecho rápido.
2. Pressionar os botões de retenção dos punhos, puxar para fora do tubo em T e fixar nos
suportes.
3. Soltar o fecho rápido inferior.
Rodar o botão no sentido dos ponteiros do relógio, pressionar a coluna do guiador no
sentido da prancha, até esta encaixar.
Fixar o fecho rápido inferior.
Utilização
Andar, travar, estacionar
• Colocar um pé sobre a prancha (13) e com o
outro dar balanço empurrando regularmente.
• Para travar, pisar a chapa do travão (14).
• Para estacionar abrir o suporte (15). O artigo
apenas deverá ser estacionado sobre um piso
plano.
(13)
(14)
(15)

18
Manutenção
Substituição das rodas
Importante!
Tenha em atenção os dados técnicos.
Rodas que apresentem um diâmetro diferente podem alterar as características
de marcha e, em determinadas circunstâncias, colocar em risco o utilizador do
equipamento. Não utilize rodas que não se deixem montar sem problemas.
Nunca monte rodas maiores do que as originalmente montadas no artigo.
As rodas desgastam-se. O desgaste depende de muitos factores, como por exemplo do piso,
do tamanho e do peso do utilizador, das condições atmosféricas, do material das rodas e da
sua dureza. Pelo que é necessário substituí-las de vez em quando.
• Solte os parafusos do eixo com duas chaves sextavadas do tamanho 5.
• Puxe os parafusos do eixo para fora e retire a roda.
• Monte a nova roda e fixe-a com os parafusos do eixo.
Depois da substituição:
Não utilize o equipamento no caso da roda raspar lateralmente após a sub-
stituição! Assegure-se que todos os parafusos continuam bem presos após os
primeiros minutos de utilização e que não se soltaram ou folgaram. Aperte
novamente a roda, de modo a garantir que a mesma roda silenciosamente e
que não se ouvem nenhuns ruídos das chumaceiras.
Substituição dos rolamentos de esferas
• Desmonte as rodas conforme descrito (página 18).
• Pressione uma chumaceira para fora, carregando num dos espaçadores com uma chave
sextavada e retire o espaçador.
• Pressione a outra chumaceira para fora carregando com uma chave sextavada.
• Introduzido pressionando uma nova chumaceira. Volte a roda e introduza o espaçador e de
seguida introduza uma segunda chumaceira nova.
• Volte a fixar novamente as rodas.
Roda (1)
Espaçadores (2)
Chumaceira (3)
(1)
(1)
(2)
(1) (3)
(3)
(2)
viti (1)
rotella (2)

19
Cuidados, armazenamento
Depois da utilização do artigo recomendamos uma limpeza cuidada e secagem do mesmo.
Retire pequenas pedras ou outros objectos, que em certas circunstâncias possam ter ficado presos
nas rodas. Rolamentos de esferas molhados ou húmidos deverão ser secos com um pano limpo.
Lubrifique por fora as chumaceiras com massa consistente adequada para chumaceiras, de modo a
evitar a fissuração exterior. Guarde o artigo sempre em local seco.
Observação relativa à eliminação
Elimine o produto e todos os respectivos componentes através de uma empresa autorizada para o
efeito ou através dos serviços municipais de eliminação de resíduos. Tenha em atenção a legislação
aplicável. Em caso de dúvida informe-se junto dos serviços municipais sobre uma eliminação ecoló-
gica.
3 anos de Garantia
O produto foi produzido com enorme cuidado e controlado continuamente. Este produto tem uma
garantia de três anos a contar a partir da data de aquisição. Mantenha guardado o seu talão de
compra.
A garantia cobre apenas defeitos de material e de fabrico, e é anulada em caso de uso abusivo ou
inadequado. Os seus direitos legais, em especial os direitos fundamentais do consumidor não são
limitados por esta garantia. Em caso de reclamação de garantia entre em contacto com nossa central
de serviço gratuito ou envie-nos um e-mail. Atendê-lo-emos pessoalmente em cada caso. Em caso
de reclamação de garantia, pode enviar as peças defeituosas livre de franquia para o endereço de
serviço indicado, depois de ter combinado com os nossos funcionários de serviço. Receberá então
gratuitamente de volta, uma peça nova ou reparada.
O período de garantia não será prolongado devido às eventuais reparações no âmbito da garantia,
garantia legal ou concessão de cortesia comercial.
Isto também se aplica às peças substituídas e reparadas. As reparações necessárias após o término do
período de garantia estão sujeitas a pagamento.
IAN: 68573
Serviço
Linha de apoio ao cliente: 00800-88080808 (2ª. a 6ª. 10:00-16:00 horas, chamada gratuita)
Transportes Lurdes Amado • Rua Da Bregieira 7 Monte Redondo • PT-2425 Monte Real
[email protected]
- www.nws-service.com -

20
CONTENTS
Contents 21
Technical Data 21
Intended Use 21
Safety Information 21 – 22
Assembly 22 – 23
To put the product back into its transport condition 23
Use 23
Maintenance 24
Care, Storage 25
Disposal Information 25
3 Years Warranty 25
