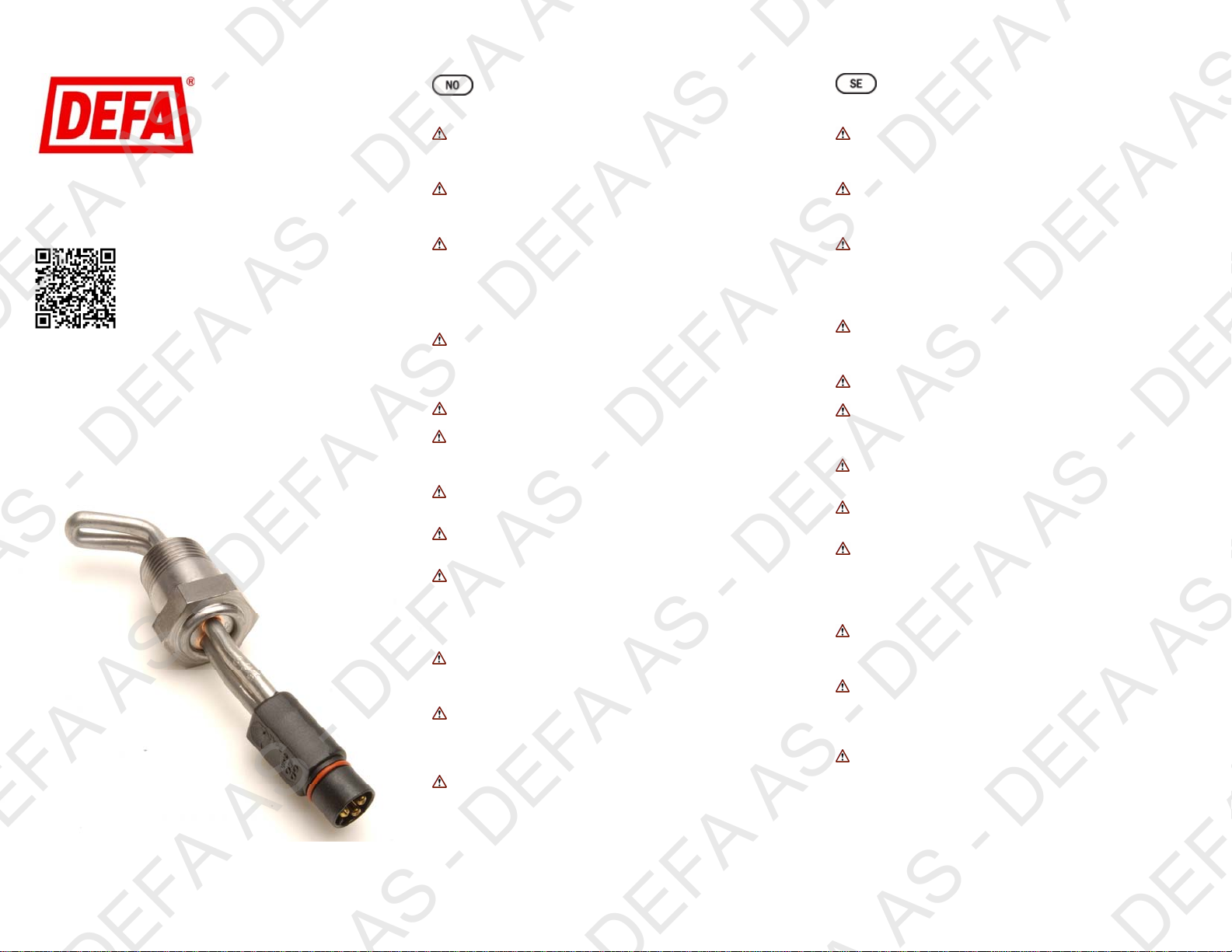

DEFA 411250 User manual

1/4
230V/600W Copyright © 2014 DEFA AS, All rights reserved.
411250
MONTERINGSANVISNING
ASENNUSOHJE
FITTING INSTRUCTIONS
MONTAGEANLEITUNG
Finn ditt kjøretøy i tabellen i denne
monteringsanvisning. Om montering på ditt kjøretøy krever
eget monteringssett, kan monteringen være beskrevet i egen anvisning
som medfølger monteringssettet.
Dersom ditt kjøretøy ikke står oppført i tabellen, scan QR-
koden for oppdatert anvisning, eller se ‘Finn din motorvarmer’ på
www.defa.com. Anvisninger for øvrige DEFA produkter må også
gjennomleses nøye.
Montering av motorvarmer på kjøretøy eller motorer som
IKKE står listet i tabell i motorvarmerens monteringsanvisning,
gjøres på eget ansvar og dekkes ikke av garanti.
Varmeren må ikke kobles til strøm før rett type kjølevæske
er påfylt og kjølesystemet er luftet i henhold til bilprodusentens
anbefalinger. DEFA’s apparatinntak må anskaffes separat eller som
en del av DEFA WarmUp. Motorvarmeren må bare tilkobles jordet
stikkontakt. Kontroller at det er jordingsforbindelse fra det jordete
vegguttaket og helt fram til motorvarmerens kapsling, og at karosseriet
er forbundet med beskyttelsesjordingen.
DEFA fraskriver seg ethvert erstatningsansvar der
modifikasjoner er utført, uoriginale deler er benyttet eller
motorvarmeren ikke er montert i henhold til
monteringsanvisningen. Reklamasjonsrett i henhold til kjøpsloven.
Ta vare på kvitteringen.
Produkter som monteres i kjøretøyets motorrom skal være
montert av et autorisert verksted.
Motorvamer skal kun tilkobles original DEFA
forlengerledning eller PlugIn kontakt på inntaksledning. Spenning
Av og På skal enten skje via WarmUp styringsenhet eller manuelt ved
bruk av tilkoblingsleding.
Ved tilkobling av tilkoblingsledning skal alltid MiniPlug
kobles først til bilen før man til slutt kobler schuko til godkjent
kontaktpunkt i fastnett.
DEFA motorvarmere er dimensjonert for ”normal bruk”.
Normalbruk definerer vi som: 3 tilkoblinger x 3timer pr. døgn basert på
150 bruksdager pr. år (ca 5 måneder pr. år).
Dersom motorvarmer benyttes i utrykningskjøretøy,
nødstrømsaggregater e.l. hvor motorvarmer er kontinuerlig
tilkoblet eller når kjøretøy ikke er i bruk, må følgende årlig service
utføres:
- Kontroller motorvarmerens funksjon og eventuelt bytt varmer om den
er defekt (Dekkes ikke av garanti).
Bruk av motorvarmer i pulsstyrte garasjeanlegg hvor
varmeren kobles av og på x antall ganger i timen vil redusere
motorvarmerens levetid dramatisk. Bruk av motorvarmer i slike
anlegg anbefales ikke og dekkes ikke av produktgarantien.
Kun DEFA tilkoblingsledning må benyttes til DEFA WarmUp
systemet.
Tapp av kjølevæsken. Skru ut den angitte gjengepluggen i henhold til
tabellen.
Rengjør gjengeplugghullet godt.

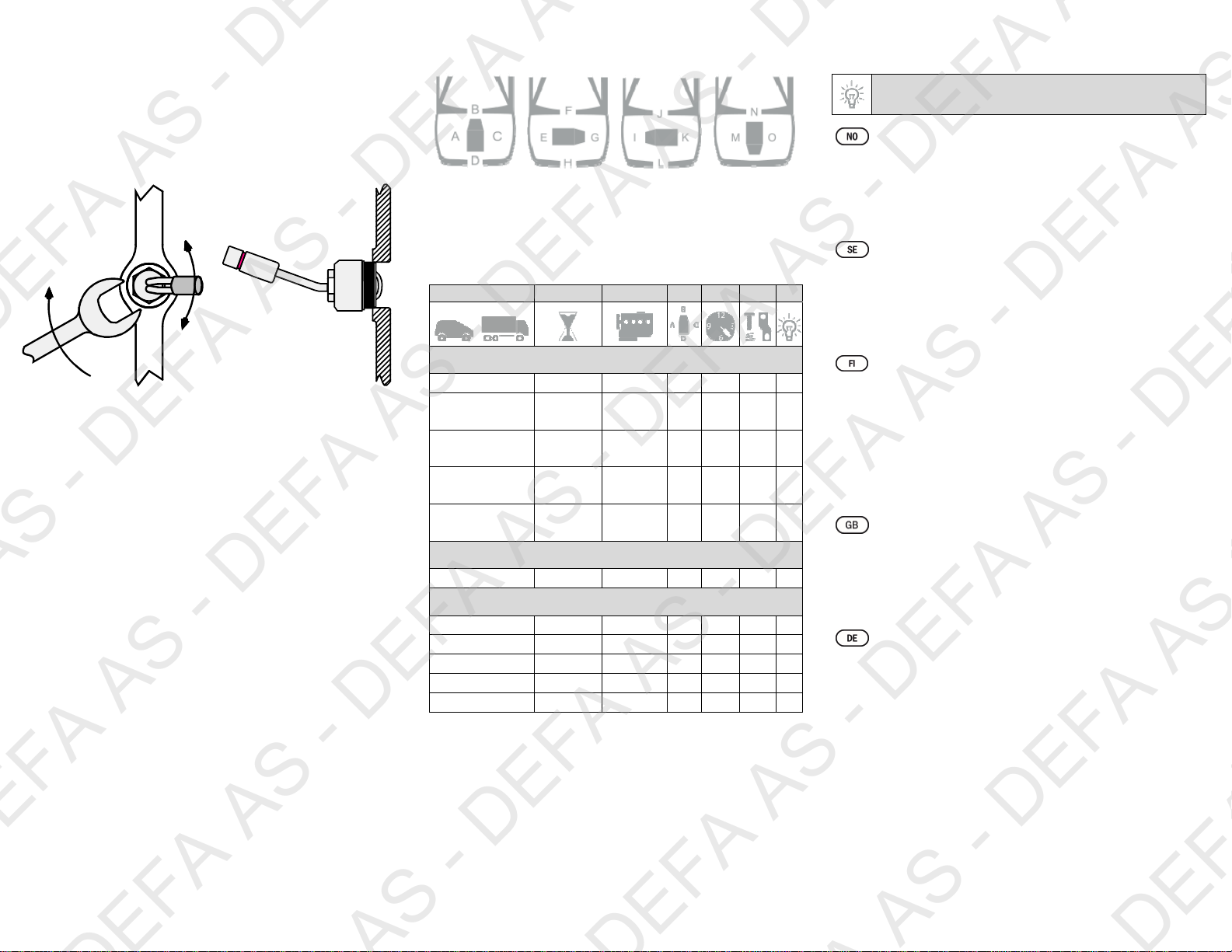

Skru varmeren inn i gjengeplugghullet (A). Kontakten på varmeren
skal peke i angitt klokkeretning i henhold til tabellen. Skru varmeren
godt fast. Forurenset eller gammel kjølevæske må byttes.
Hitta ditt fordon i tabellen i denna monteringsanvisning.
Om montering på ditt fordon kräver en monteringssats, kan
monteringen vara beskriven i egen anvisning som medföljer
monteringssatsen.
Om ditt fordon inte finns med i tabellen, skanna QR-koden
för en uppdaterad anvisning eller se «Hitta din motorvärmare» på
www.defa.com.Anvisningar för övriga DEFA produkter skall också
läsas igenom noggrant.
Montering av motorvärmare på fordon eller motorer som
INTE finns listade i tabell i motorvärmarens monteringsanvisning,
göres på eget ansvar och täcks inte av garantin.
Värmaren får inte anslutas till 230V innan kylarvätska är
påfylld och kylsystemet är luftat enligt biltillverkarens
anvisningar. DEFAs anslutningssats köps separat eller som en del av
DEFA WarmUp. Motorvärmaren får endast anslutas till jordat uttag.
Kontrollera att det finns jordkontakt mellan uttaget och värmarens
hölje, och att även bilens kaross är jordad.
DEFA frånskriver sig allt ersättningsansvar där produkten
blivit modifierad och/eller motorvärmaren inte är monterad enligt
monteringsanvisningen.
Reklamationsrätt enligt konsumentköplagen mot uppvisande av kvitto.
Produkter som monteras i fordonets motorrum skall vara
monterade av en auktoriserad verkstad.
Motorvämare skall endast anslutas till original DEFA
skarvkabel eller PlugIn kontakt på intagskabel. Spänning Av och
På skall endast ske via WarmUp styrningsenhet eller manuellt vid bruk
av MiniPlug anslutningskabel.
Vid inkoppling av MiniPlug anslutningskabel skall alltid
MiniPlug kopplas först till bilen innan man kopplar schuko till
godkänd kontaktpunkt i det fasta nätet.
DEFA motorvärmare är dimensionerade för ”normalt bruk”.
Normalt bruk definierer vi som: 3 inkopplingar x 3 timmar per dygn
baserat på 150 användardagar per år (ca 5 månader per år).
Om motorvärmaren används i utryckningsfordon,
nödströmsaggregat eller liknande där motorvärmaren är
kontinuerligt ansluten eller när fordonet inte är i bruk, skall
följande årlig service utföras:
- Kontrollera motorvärmerens funktion och eventuellt byt värmaren om
den är defekt (Täcks inte av garantin).
Användande av motorvärmaren i pulsstyrt uttag där
värmaren kopplas av och på x antal gånger i timmen, reducerar
motorvärmarens livstid dramatiskt. Användande av motorvärmaren
i sådana uttag rekommenderas inte och täcks inte av produktgarantin.
Endast DEFA original anslutningskabel får användas till
DEFA WarmUp systemet.
Tappa ur kylarvätskan. Demontera den angivna frostpluggen som
monteringsanvisningen anger.
Rengör frostplugghålet noga.
Placera värmaren rakt i hålet (A). Montera värmaren så kontakten
pekar mot angivet klockslag enligt tabellen. Skruva fast värmaren
ordentligt. Förorenad eller gammal kylarvätska skall bytas.
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS

2/4
411250 CE 160115
Etsi ajoneuvosi tämän asennusohjeen taulukosta. Jos
lämmittimen lisäksi asennukseen tarvitaan asennussarja,
asennusohje lämmittimen asennnukseen on asennussarjan mukana.
Jos ajoneuvosi ei ole mainittuna taulukossa, skannaa QR-
koodi niin saat päivitetyn ohjeen, tai katso www.defa.com sivuilta
«etsi oikea lämmitin autoosi». Myös muiden DEFA tuotteiden ohjeet
on luettava huolella.
Jos moottorinlämmitin asennetaan ajoneuvoon tai
moottoriin joka ei ole moottorinlämmittimen asennusohjeen
taulukossa mainittu, asennus tapahtuu omalla vastuulla eikä
tuotteen takuu korvaa mahdollisia vaurioita.
Lämmittimeen EI saa kytkeä virtaa ennen kuin
jäähdytysjärjestelmä on täytetty hyväksytyllä pakkasnesteellä, ja
ilmattu autonvalmistajan ohjeiden mukaan. Moottorinlämmittimen
kojepistorasia on aina hankittava yhdessä lämmitinelementin kanssa
ellei sitä ennestään ole. Moottorinlämmittimen saa kytkeä vain
maadoitettuun pistorasiaan. Maadoitusyhteyden on oltava
yhtäjaksoinen maadoitetusta seinäpistoraisasta moottorinlämmittimen
runkoon, ja suojamaadoitus on oltava yhteydessä ajoneuvon runkoon.
DEFA hylkää korvausvaatimuksen jos lämmittimen muotoa
on muutettu ja/tai lämmitintä ei ole asennettu asennusohjeen
mukaisesti. VALITUKSET: Takuuehtojen mukaisesti. Säilytä kuitti.
Ajoneuvon moottoritilaan asennettavat tuotteet tulee olla
valtuutetun asentamon asentamat.
Moottorinlämmittimen saa kytkeä vain DEFAn valmistamiin
panssarikaapeleihin. Lämmityksen päällekytkentään tulee käyttää
DEFAn verkkoliitäntäjohtoa.
Verkkoliitäntäjohto on ensin kytkettävä ajoneuvon
kojepistorasiaan ja sen jälkeen maadoitettuun sähköpistorasiaan.
DEFA moottorinlämmittimet on tarkoitettu «normaalikäyttöön»,
joka tarkoittaa 2-3 tunnin lämmitysaikoja 3 kertaa vuorokaudessa n.
150 päivää vuodessa.
Jos moottorinlämmitintä käytetään esim. varavirta-
aggregaateissa tai pelastusajoneuvoissa, joissa virta on aina
kytkettynä kun ajoneuvoa ei käytetä, on lämmittimen toiminta
tarkistettava vuosittain. Lämmittimen tuotetakuu ei korvaa
tällaisessa käytössä vaurioituneita lämmittimiä
Jos lämmitin on kytketty pistorasiaan jossa on jaksottainen
virransyöttö, eli virta kytkeytyy päälle ja pois useita kertoja tunnin
aikana, tämä lyhentää lämmittimen elinikää. Lämmittimen
tuotetakuu ei korvaa tällaisessa käytössä vaurioituneita lämmittimiä.
DEFA WarmUp-järjestelmän kytkentään saa käyttää vain
DEFAn alkuperäisiä kytkentätarvikkeita.
Laske jäähdytysneste pois. Irrota ohjeenmukainen kierretulppa.
Puhdista kierre moottorissa hyvin.
Kierrä lämmitin paikalleen reikään (A). Lämmittimen pistokkeen tulee
osoittaa taulukon kello-osoittimen suuntaan. Likainen / vanha
pakkasneste on vaihdettava uuteen.
Find your vehicle in the table in this installation guide.
If mounting on your vehicle requires separate mounting kit,
mounting is described in instructions supplied with the mounting kit.
If your vehicle is not listed in the table, scan the QR code for
updated instructions, or see 'Find your heater' on www.defa.com.
Instructions for other DEFA products must also be read carefully.
Mounting of engine heater on vehicles or engines that are
NOT listed in the table in the engine heater installation
instructions, is done at your own risk and is not covered by
warranty.
Do not connect the heater electrically until the correct type
of coolant is refilled, and the system is bled according to the car
manufacturer’s specifications. DEFA’s power inlet cable must be
acquired separately or as a component in the DEFA WarmUp system.
Only connect the heater to an earthed mains socket. Check for earth
connection between the mains socket, the heater’s body and the
chassis.
DEFA denies liability for any damage related to the use of
unoriginal hoses, fitting which is not according to instructions or
other modifications. Claims according to national consumer laws.
Please retain your receipt.
Products installed in the vehicle's engine compartment shall
be installed by an authorized workshop.
Engine heaters must only be connected to the original DEFA
extension cable or PlugIn contact on the inlet cable. Power Off
and On will either be via WarmUp control unit or manually using a
connection cable.
When connecting the connection cable, always connect the
MiniPlug to the car first and then connect schuko to an approved
contact point in the fixed network.
DEFA engine heaters are dimensioned for “normal usage”.
DEFA defines “normal usage” as; 3 connections for 3 hours pr. 24
hours, based upon 150 users days a year (5 months a year).
If engine heaters are installed in professional vehicles or
engines, like emergency response vehicle or emergency power
supplies, where the engine heater is connected 24/7, a yearly
function control is claimable:
- Check the engine heater function and possibly replace heater if it is
defective (Not covered by warranty).
Many apartment building car parking areas are using
interval power timers turning the power On and Off several times
per hour. Using DEFA engine heater in suchlike parking facilities will
not be considered as “Normal use” and claims will be declined.
Only DEFA connection cable must be used for the DEFA
WarmUp system.
Drain off the coolant. Unscrew the indicated threaded frost plug
according to the table.
Thoroughly clean the threaded hole.
Screw the heater into the threaded hole (A). Position the connector in
the clock direction indicated in the table. Tighten the heater properly.
Contaminated or old coolant must be renewed.
Finden Sie Ihr Fahrzeug in der Tabelle dieser
Montageanleitung. Ist ein zusätzliches Montage Set
erforderlich, kann die entsprechende Montageanleitung im Set
enthalten sein.
Falls ihr Fahrzeug nicht in der Tabelle aufgeführt ist, den
QR-Kode zur aktualisierten Anleitung scannen oder unter „den
passenden Motorwärmer finden“ auf www.defa.com nachsehen.
Die Anweisungen für weitere Defa Produkte ebenso genau
durchlesen.
Die montage eines Motorwärmers in ein Fahrzeug welches
nicht in der Tabelle der Montageanweisung aufgeführt ist,
geschieht auf eigene Verantwortung. Garantieansprüche können
in diesem Fall nicht berücksichtigt werden.
Der Wärmer darf nicht betrieben werden bevor das
Kühlsystem gemäß den Anweisungen des Fahrzeugstellers
befüllt und entlüftet wurde. DEFA`s Anschlusskontakt muss
zusätzlich gekauft werden oder als ein Bestandteil des WarmUp. Den
Motorvorwärmer nur an einer geerdeten Steckdose (Wandanschluss)
anschließen. Kontrollieren, daß die Erdungsverbindung zwischen dem
geerdeten Wandanschluss bis zum Gehäuse des Motorvorwärmers
besteht.
Bei Schäden, die auf Veränderungen an der Motorheizung
oder auf unsachgemässe Montage zurückzuführen sind, lehnt
DEFA jeglichen Garantieanspruch auf ab. Es gelten die
gesetzlichen Gewährleistungsbestimmungen. Quittung aufbewaren.
Produkte, die im Motorraum installiert werden, sollten von
einer autorisierten Werkstatt montiert werden.
Motorwärmer sollten nur an original Defa Verlängerungen
oder am PlugIn Kontakt der Anschlussleitung angeschlossen
werden. Spannung Ein/Aus sollte entweder durch eine WarmUp
Steuereinheit oder manuell durch Gebrauch der Anschlussleitung
geschehen
Beim Anschliessen des Zuleitungskabels immer zuerst den
MiniPlug am Fahrzeug und dann den Schukokontakt an einer
zugelassenen Steckdose am Stromnetz anschliessen.
DEFA Motorwärmer sind für den «Normalgebrauch»
ausgelegt. Normalgebrauch ist folgendermassen definiert: 3x3 Std.
täglich, ca.150 Tage jährlich (ca. 5 Monate).
Falls der Wärmer in einem Einsatzfahrzeug, Notstromaggregat
o.ä. verwendet wird, wo der Wärmer kontinuierlich
angeschlossen ist oder wenn das Fahrzeug nicht in Gebrauch ist,
muss folgender, jährlicher Service durchgeführt werden:
- den Wärmer auf Funktion prüfen und bei Defekt austauschen (wird
nicht durch Garantie abgedeckt)
Die Verwendung von Motorwärmern an zeitgesteuerten
Steckdosen mit hoher Schaltfrequenz (x Schaltvorgänge pro Std.)
reduziert die Lebensdauer des Heizelementes drastisch. Defekte
auf Grund dieser Betriebsbedingungen werden nicht durch die
Garantie abgedeckt.
Es dürfen nur DEFA Anschlussleitungen für das DEFA
WarmUp System verwendet werden.
Das Kühlwasser ablassen. Den in der Tabelle angegebenen
Verschlussdeckel des entspr. Kernloches herausschrauben.
Das mit dem Gewinde versehene Kernloch sorgfältig reinigen.
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS

3/4
411250 CE 160115
Den Wärmer in das Kernloch einschrauben (A). Den Wärmer mit dem
Anschlusskontakt in der vorgegebenen Lage (Uhrzeigerstellung)
montieren. Den Wärmer festziehen. Verunreinigte oder alte
Kühlflüssigkeit muss erneuert werden.
A
Merke/Modell / Märke/Modell / Merkki/Malli / Make/Model / Fahrzeug/Modell
Årsmodell / Årsmodell / Vuosimalli / Model year / Modelljahr (MM/YYYY)
Motorkode / Motorkod / Moottorikoodi / Engine code / Motor Code
Monteringssted / Monteringsställe / Asennuspaikka / Heater location / Orientierung
Monteringsretning / Monteringsriktning / Pistokkeen suunta / Heater orientation /Winkel
Monteringssett / Monteringssats / Asennussarjat / Mounting kit / Montage Set
Monteringstips / Tips för montering / Asennusvihjeet / Mounting tip / Tipps zur Installation

FORD
COUGAR 2.5 V6 1999> V6 H 5 1,2
MAVERICK
3.0 V6 2004> 1G754AB H 5 1,2
MONDEO
2.5 V6 1994> H 5 1,2
MONDEO
3.0 V6 2005> DURATEC H 5 1,2
MONDEO
ST220 2002> DURATEC H 5 1,2
MAZDA
TRIBUTE 3.0 V6 2001> AJ H 5 1,2
JAGUAR
S-TYPE 2.5 V6 2002>2004 H 2,3
S-TYPE 3.0 V6 1999> C 2,3
XJ6 3.0 V6 2003> H 2,3
X-TYPE 2.5 V6 2003> H 2,3
X-TYPE 3.0 V6 2003> H 2,3
1
Før montering, demonteres oljefilter og oljekjøler. Påse at det
ikke kommer kjølevæske i oljen. NB! Monter varmeren med original
FORD/MAZDA tetningsmasse. Ved bruk av tetningsmassen vil
muligheten for lekkasje eller motorvarmer som løsner elimineres!
Alternativt kan det benyttes tilsvarende tette-/låsemiddel. Trekk til
varmeren med moment iflg. bilprodusentens spesifikasjoner. Kontroller
for lekkasje.
Före montering demonteras oljefilter och oljekylare. Kontrollera
att inte kylarvätska kommer in i oljan. OBS! Montera värmaren med
original FORD tätningsmassa. Vid användning av tätningsmassa
elimineras risken för läckage eller motorvärmare som lossnar!
Alternativt kan annat tätnings-/låsmedel på marknaden användas. Dra
fast värmaren med rätt moment enligt biltillverkarens specifikationer.
Kontrollera eventuellt läckage.
Irrota öljynsuodin sekä öljynlauhdutin ennen asennusta. Ennen
asennusta, irrota öljynsuodatin ja öljynjäähdytin. Varmistu siitä ettei
pakkasnestettä pääse valumaan öljytilaan. HUOM! Lämmittimen
asennuksessa on käytettävä tiivistystahnaa/-lukitetta kierteissä. Jos
lämmitin asennetaan ilman tiivistystahnaa/-lukitetta, seurauksena on
mitä todennäköisimmin nestevuoto. Kiristä lämmitin autonvalmistajan
ilmoittamaan momenttiin. Täytä jäähdytysjärjestelmä autonvalmistajan
suosittelemalla nesteellä ja ilmaa se ohjeiden mukaan. Tarkista
mahdolliset vuodot.

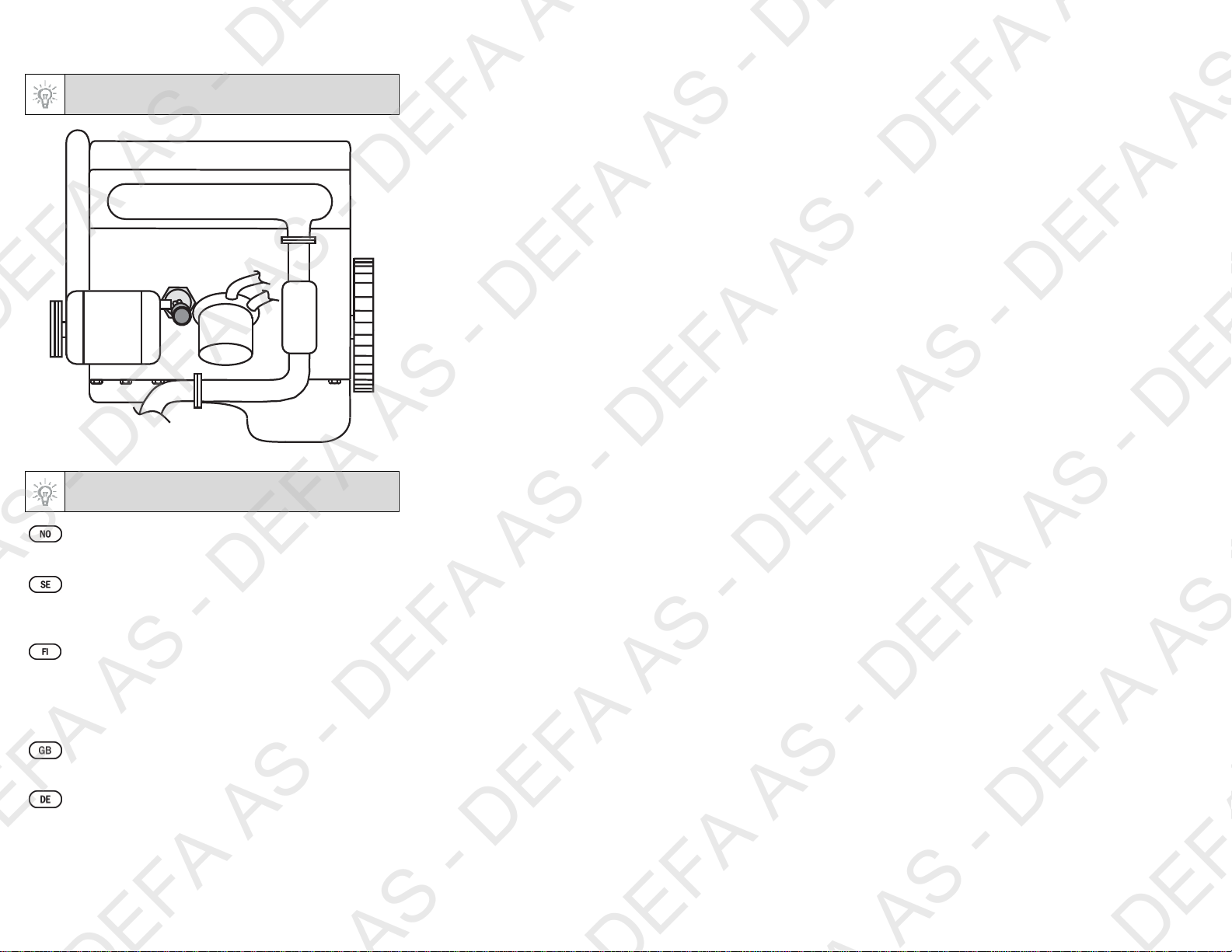

Before installation: Remove the oil filter and the oil coolant.
Make sure that no coolant is spilled into the oil. NOTE! Fit the heater
using original FORD/MAZDA sealing compound. By using this
compound the possibility for leakages and loosening of the engine
heater is eliminated. Alternatively, use a similar sealing compound.
Fasten the heater, using the appropriate torque accordance to the car
manufacturer's specifications. Check for leakages.
Vor der Montage den Ölfilter und den Ölkühler ausbauen.
Darauf achten, das kein Kühlwasser in den Ölkreislauf gelangt.
WARNUNG! Den Motorwärmer mit orig.Ford/Mazda Dichtungsmasse
montieren, was Undichtigkeiten oder ein Lösen des Motorwärmers
verhindert! Alternativ kann vergleichbares Dichtungsmittel verwendet
werden. Den Motorwärmer mit dem vom Fahrzeughersteller
vorgeschriebenen. Drehmoment festziehen.
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS

4/4
411250 CE 160115
2
3
Demonter den originale pluggen, og monter varmeren. Benytt
original Jaguar tettningsmasse, eller annet egnet tettemiddel.
Demontera originalpluggen, och montera värmaren. OBS!
Montera värmaren med lås/tätningsmedel. Då tätningsmedlet används
elimineras risken att värmaren läcker eller lossnar.
Poista alkuperäinen kierteinen tulppa ja asenna lämmitin sen
tilalle. HUOM! Lämmittimen asennuksessa on käytettävä
tiivistystahnaa/-lukitetta tai kierreteippiä kierteissä. Jos lämmitin
asennetaan ilman iivistystahnaa/-lukitetta tai teippiä, seurauksena on
mitä todennäköisimmin nestevuoto.
Remove the original plug, and fit the heater. Use original
Jaguar sealing compound, or other proper sealing compound.
Den orig. Stopfen entfernen und den Motorwärmer montieren.
Orig.Jaguar oder entspr. Dichtmasse verwenden.
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
