Delabie TEMPOFIX 3 Series User manual

NT 538
Indice E
TEMPOFIX 3
+ TEMPOSTOP
Bâti-support pour urinoir avec robinet temporisé
Frame system for urinals with time flow valves
Installationssystem für Urinal mit Druckspüler
Stelaż do pisuaru z zaworem czasowym
Voorwandsysteem voor urinoir met zelfsluitende kraan
DE
DE
FR
FR
EN
EN
PL
PL
NL
NL
DE
DE
FR
FR
EN
EN
PL
PL
NL
NL
Purger soigneusement les canalisations
avant la pose et la mise en service du produit.
Thoroughly flush the pipes to remove any impurities
before installing and commissioning the product.
Vor Montage und Inbetriebnahme des Produkts
die Anschlussleitungen regelkonform spülen.
Dokładnie wypłukać instalację
przed montażem i uruchomieniem produktu.
Spoel zorgvuldig de leidingen alvorens
tot installatie of ingebruikname van de kraan over te gaan.
DE
DE
FR
FR
EN
EN
PL
PL
NL
NL

1
1
2a 2b
1
2

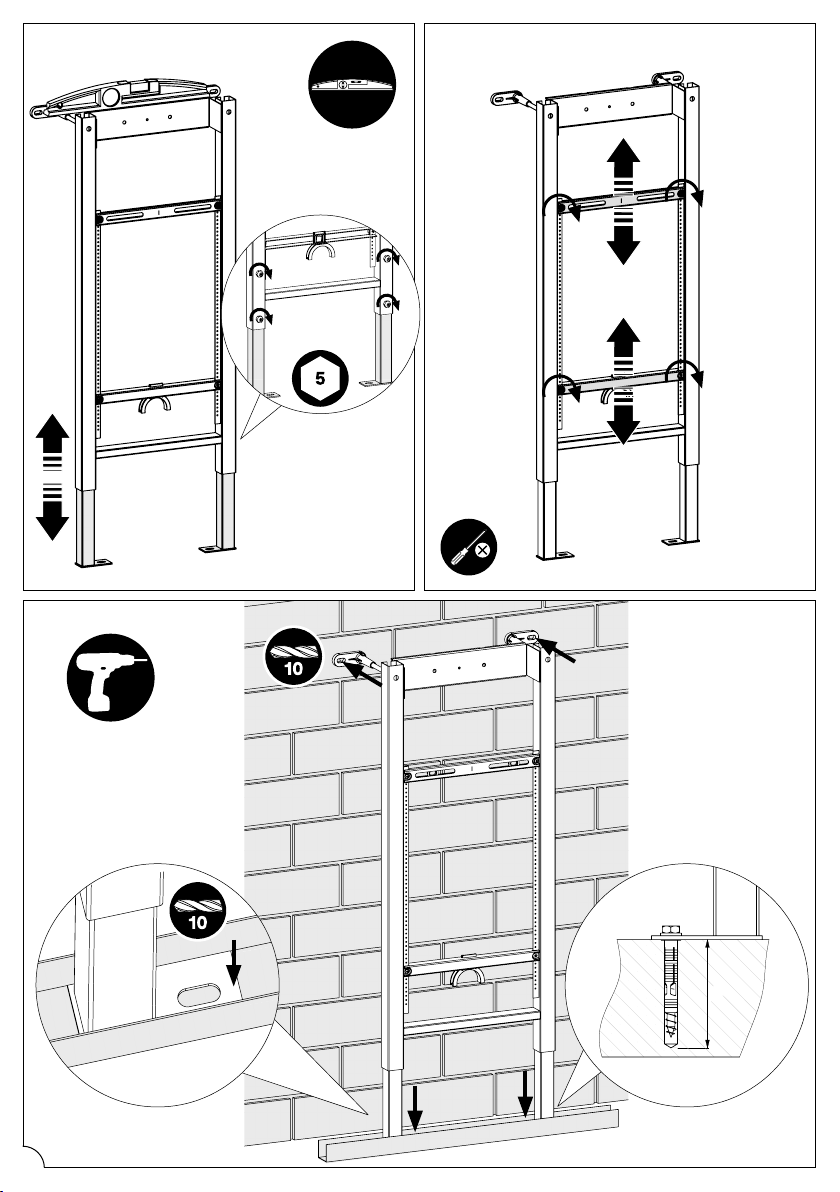

538400 / 538450 - P.2
538400 - P.7 538450 - P.9
i
P.12

538400 / 538450
Ø
50
160-220 538400: 20-40 mm
538450: 40-130 mm
550
430
100-280
985-1385
155-555
715-1115
526

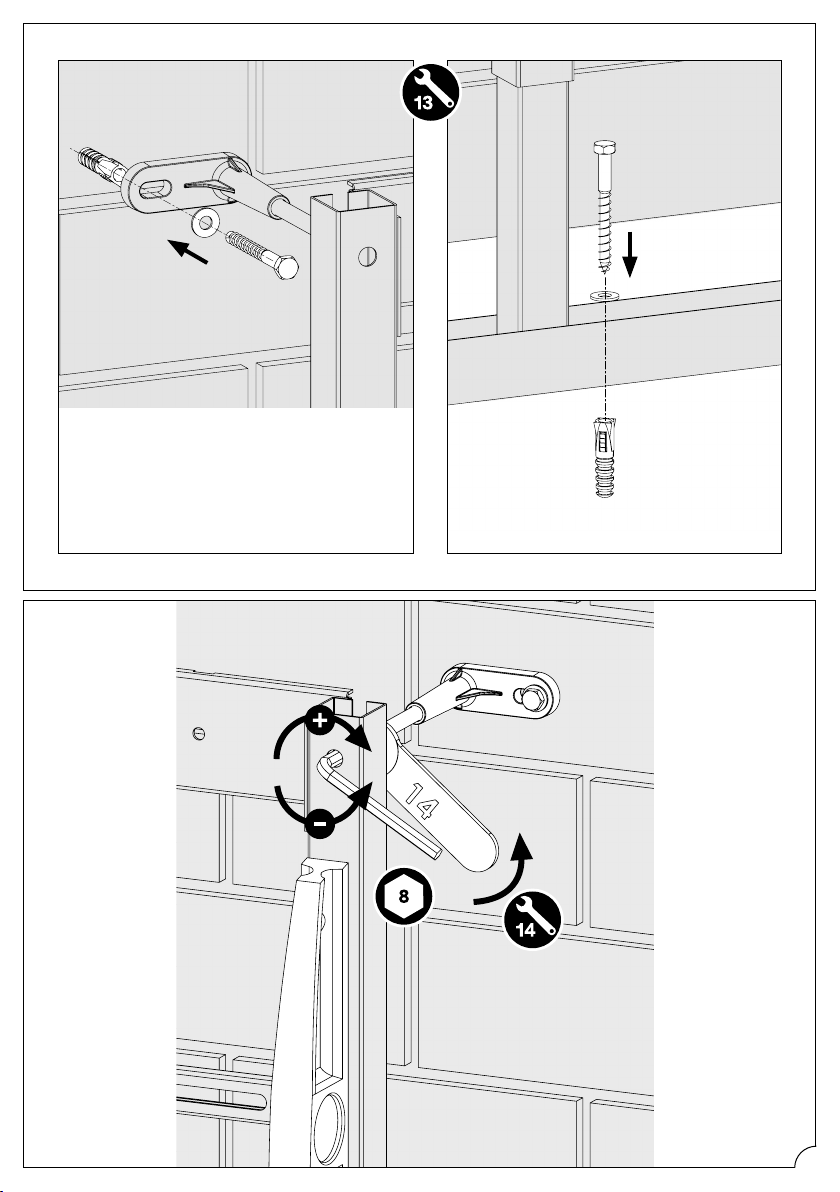

1
2

A B
C
3
80 mini

E
D
4

F
G H
5

Ø 140
+
1,5
-
K
I
P
P
P
Q
Q
Q
P
P
P
Q
Q
Q
P
P
P
Q
Q
Q
P
P
P
Q
Q
Q
P
P
P
Q
Q
Q
P
P
P
Q
Q
Q
P
P
P
Q
Q
Q

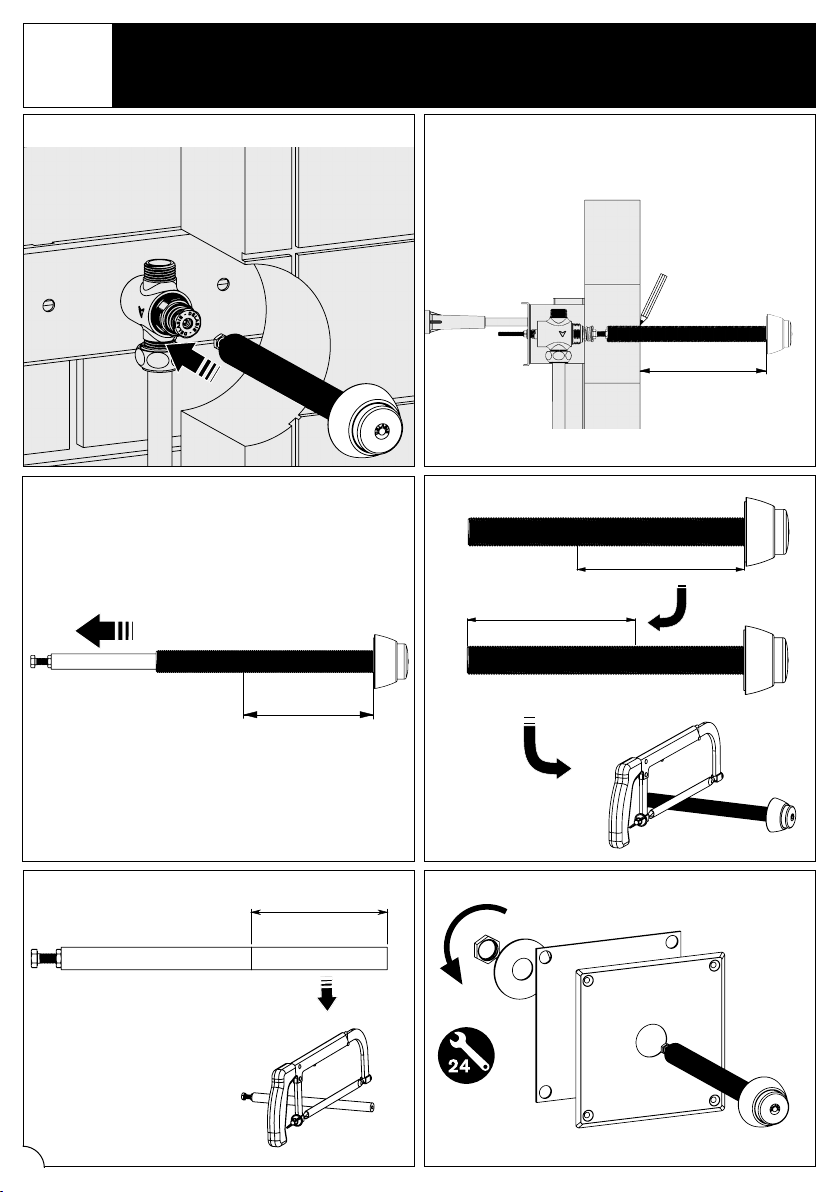

6
J

538400
2a
DC
B
A
7

8
E

X
X
X
X
A
C
B
E
D
F
X
X
X
X
538450
2b
99

JI
H
G
10

K
11

12

13

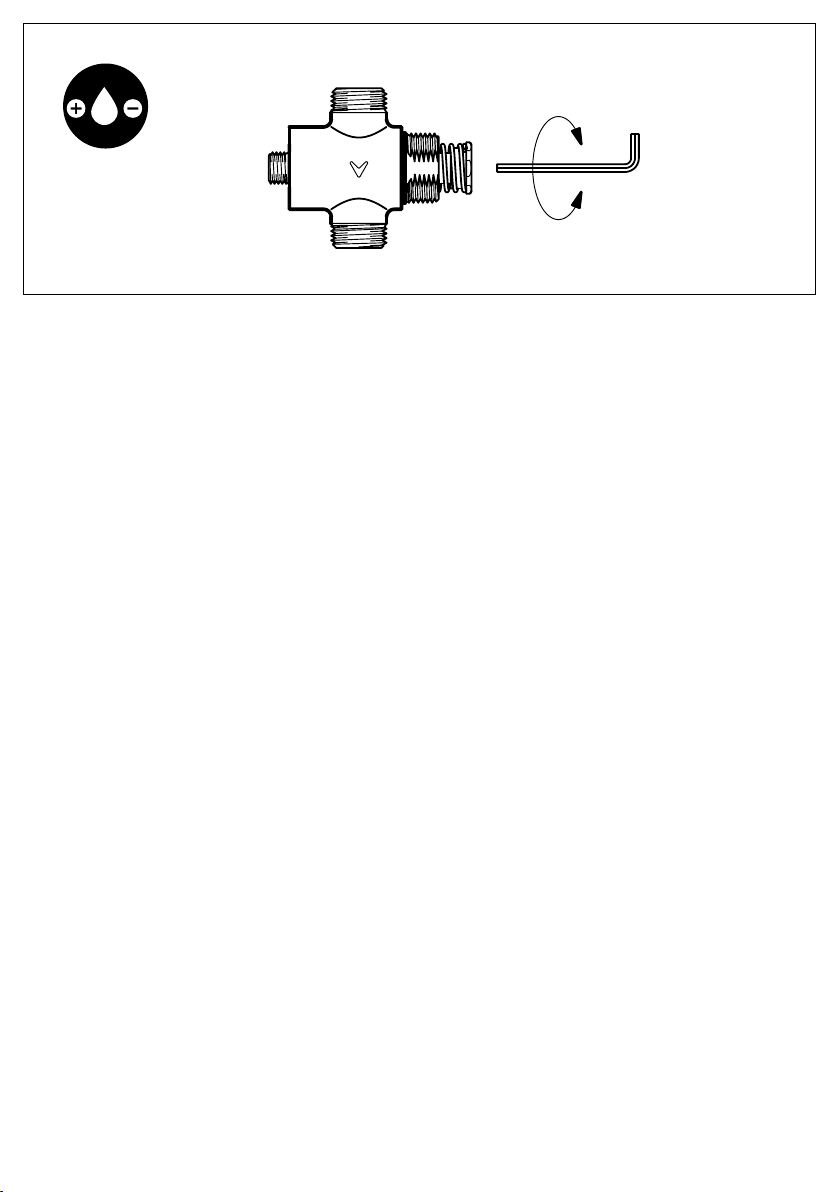

FONCTIONNEMENT
• Ouverture par pression sur le bouton poussoir.
• Fermeture automatique temporisée à ~3 sec.
INSTALLATION
IL REVIENT À L’INSTALLATEUR LA RESPONSABILITÉ :
• DE S’ASSURER QU’IL N’Y A PAS DE FUITE À L’ALIMENTATION ET À L’ÉVACUATION;
• DE VÉRIFIER AU MOINS UNE FOIS PAR AN ET AUSSI SOUVENT QUE NÉCESSAIRE L’ÉTANCHÉITÉ DES JOINTS
ENTRE LA ROSACE ET LA PLAQUE INOX ET LE MUR ET ENTRE LA ROSACE OU LA PLAQUE INOX ET LE CORPS
DU ROBINET. EN CAS DE BESOIN, LES REMPLACER.
Le non-respect de ces conseils risque d’engendrer des infiltrations dans le mur, pour lesquelles DELABIE
ne pourrait être tenu responsable.
EN CAS DE DOUTE, APPELEZ L’ASSISTANCE TECHNIQUE DELABIE AU [phone].
MAINTENANCE (page 12)
Des impuretés provenant des canalisations peuvent provoquer des dysfonctionnements : pour démonter le mécanisme,
dévisser la cartouche avec une clé plate de 23 mm.
• Temporisation trop longue ou écoulement continu : Nettoyer l’intérieur de la chemise cet la rainure de temporisation b
avec une pointe non métallique.
• Goutte à goutte, ou filet d’eau : Nettoyer le joint de siège aou le remplacer s’il est endommagé.
Attention : ne jamais graisser l’intérieur du mécanisme.
RAPPEL
• Nos robinetteries doivent être installées par des installateurs professionnels en respectant
les réglementations en vigueur, les prescriptions des bureaux d’étude fluides et les règles de l’art.
• Respecter le diamètre des tuyauteries permet d’éviter les coups de bélier ou pertes de pression/débit
(voir le tableau de calcul du catalogue et en ligne sur www.delabie.fr).
• Protéger l’installation avec des filtres, antibéliers ou réducteurs de pression diminue la fréquence d’entretien
(pression conseillée 1 à 5 bar).
• Poser des vannes d’arrêt à proximité des robinets facilite l’intervention d’entretien.
• Les canalisations, robinets d’arrêt, de puisage et tout appareil sanitaire doivent être vérifiés au moins une fois par an
et aussi souvent que nécessaire.
ENTRETIEN ET NETTOYAGE
• Nettoyage du chrome : ne jamais utiliser d’abrasifs ou tout autre produit à base de chlore ou d’acide.
Nettoyer à l’eau légèrement savonneuse avec un chiffon ou une éponge.
• Mise hors gel : purger les canalisations et actionner plusieurs fois la robinetterie pour la vider de son contenu d’eau.
Service Après-Vente :
Tél.: + 33 (0)3 22 60 22 74 - e.mail : [email protected]
Notice disponible sur : www.delabie.fr
FR
FR

14
OPERATION
• Valve opens by pressing on the push-button.
• Automatic shut-off after ~3 seconds.
INSTALLATION
THE INSTALLER MUST:
• ENSURE THAT THERE ARE NO LEAKS AT THE INLET AND AT THE EVACUATION PIPE.
• CHECK AT LEAST ONCE A YEAR (AND AS OFTEN AS NECESSARY) THE INTEGRITY OF THE SEALS BETWEEN
THE STAINLESS STEEL WALL PLATE AND THE WALL, OR THE WALL PLATE AND THE VALVE, AND MAKE GOOD
IF NECESSARY.
If this advice is not followed, water may leak into the wall.
DELABIE cannot be held responsible for any ingress.
FOR FURTHER INFORMATION PLEASE CALL DELABIE TECHNICAL SUPPORT
UK: 01491 821821. ALL OTHER MARKETS: +33 (0)322602274.

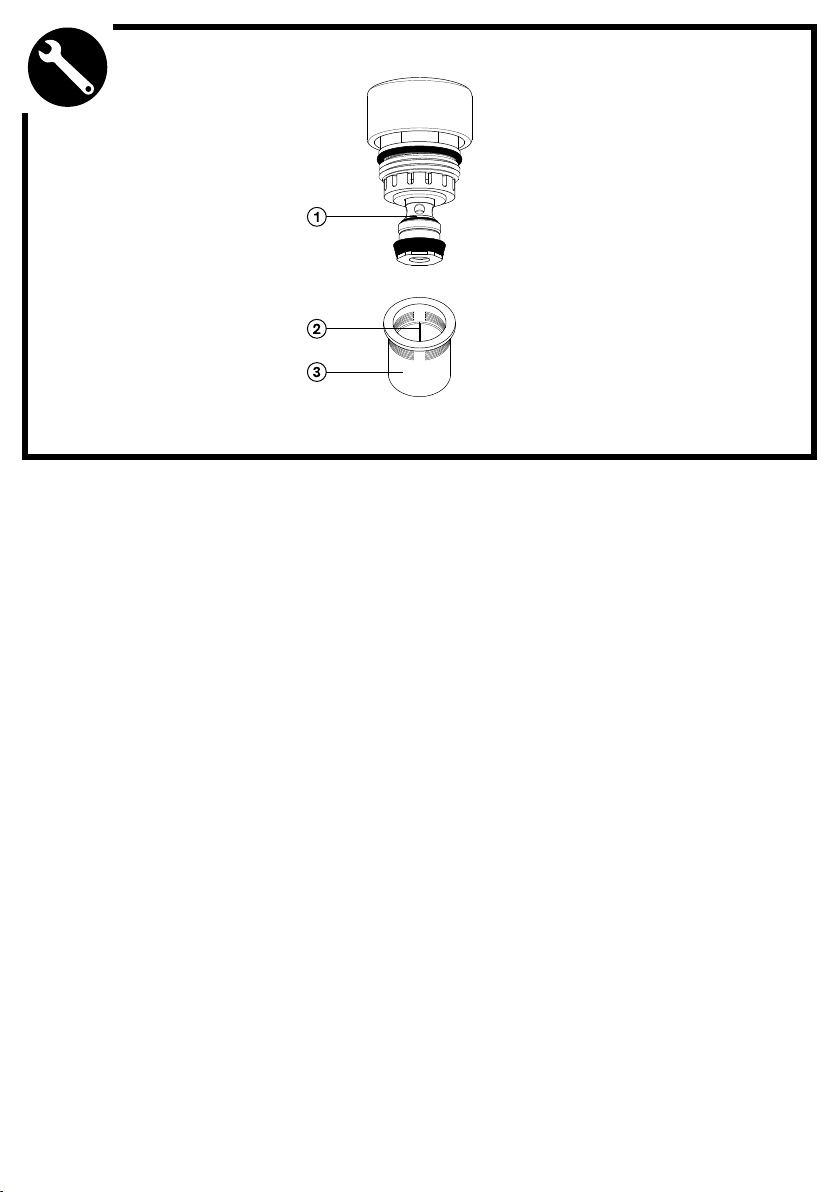

MAINTENANCE (page 12)
Impurities from the supply pipes may cause malfunctions: to remove the mechanism, unscrew the cartridge using
a 23mm flat spanner.
• Automatic shut-off takes too long or there is continuous flushing: Clean the inside of the delay case c
and the calibrated groove bwith a non-metallic, sharp point.
• Dripping or a constant trickle: Clean the seat aor replace if damaged.
Beware: do not grease the inside of the mechanism.
REMEMBER
• Our valves must be installed by professional installers in accordance with current regulations
and recommendations in your country, and the specifications of the fluid engineer.
• Sizing the pipes correctly will avoid problems of flow rate, pressure loss and water hammer
(see calculation table in our brochure and online at www.delabie.com).
• Protect the installation with filters, water hammer absorbers and pressure reducers to reduce the frequency
of maintenance (recommended pressure from 1 to 5 bar maximum).
• Install stopcocks close to the valve to facilitate maintenance.
• The pipework, stopcocks, bib taps and all sanitary fittings should be checked at least once a year, and more frequently
if necessary.
MAINTENANCE & CLEANING
• Cleaning chrome: do not use abrasive, chlorine or any other acid-based cleaning products.
Clean with mild soapy water using a cloth or a sponge.
• Frost protection: drain the pipes and operate the valve several times to drain any remaining water.
After Sales Care Support:
For the UK market only: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.co.uk
For all other markets: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.com
FR
EN

15
FUNKTIONSWEISE
• Öffnet durch Druck auf den Betätigungsknopf.
• Automatische Abschaltung nach ~3 sek.
INSTALLATION
DER INSTALLATEUR TRÄGT DIE VERANTWORTUNG FÜR:
• SICHERSTELLEN, DASS KEINE UNDICHTIGKEIT AN ZU- UND ABLAUF BESTEHT;
• DIE ÜBERPRÜFUNG DER ABDICHTUNGEN ZWISCHEN ROSETTE ODER EDELSTAHLPLATTE UND WAND UND
ZWISCHEN ROSETTE ODER EDELSTAHLPLATTE UND ARMATURENKÖRPER MINDESTENS EINMAL JÄHRLICH
ODER SO OFT WIE NÖTIG. FALLS NÖTIG, SIND DIE ABDICHTUNGEN ZU ERSETZEN.
Bei Nichtbeachtung dieser Hinweise besteht die Gefahr von Einsickern in die Wand. Hierfür kann
KUHFUSS DELABIE nicht haftbar gemacht werden.
IN ZWEIFELSFALL: TECHNISCHE HOTLINE KUHFUSS DELABIE UNTER +49 (0) 231 - 49 66 34 - 12 ANRUFEN.
WARTUNG (Seite 12)
Schmutzpartikel aus den Rohrleitungen können den ordnungsgemäßen Betrieb beeinträchtigen: Zur Demontage
des Mechanismus entfernen Sie die Kartusche mit Hilfe eines Maulschlüssels 23 mm.
• Falsche Laufzeit oder Dauerbetrieb: Reinigen Sie die Innenseite der Hülse cmit einem trockenen, weichen Tuch
sowie die kalibrierte Nut bmit einem spitzen, nicht-metallischen Gegenstand.
• Tropfen oder Rinnsal: Reinigen Sie den ORing aund ersetzen Sie diesen falls beschädigt.
ACHTUNG: Mechanismus innen niemals fetten.
HINWEIS
• Einbau und Inbetriebnahme unserer Armaturen muss von geschultem Fachpersonal unter Berücksichtigung
der allgemein anerkannten Regeln der Technik durchgeführt werden.
• Angemessene Leitungsquerschnitte verhindern Wasserschläge oder Druck- / Durchflussverluste.
• Die Absicherung der Installation mit Vorfiltern, Wasserschlag- oder Druckminderern reduziert die
Wartungshäufigkeit (empfohlener Betriebsdruck 1 bis 5 bar).
• Vorgelagerte Absperrventile erleichtern die Wartung.
• Rohrleitungen, Vorabsperrungen, Auslaufventile und jede sanitäre Einrichtung müssen so oft wie nötig
(mindestens einmal jährlich) überprüft werden.
INSTANDHALTUNG & REINIGUNG
• Reinigung der Chromteile: niemals scheuernde, chlor- oder säurehaltige Produkte verwenden.
Mit leichter Seifenlauge und einem weichen Tuch oder Schwamm reinigen.
• Frostschutz: Rohrleitungen absperren und Armatur zur Entleerung mehrmals betätigen.
Technischer Kundendienst:
Tel.: +49 (0) 231 - 49 66 34 - 12 - E-Mail: [email protected]
Anleitung verfügbar unter: www.kuhfuss-delabie.de
FR
DE

16
FUNKCJONOWANIE
• Otwarcie przez naciśnięcie na przycisk.
• Automatyczne zamknięcie czasowe ~3s.
INSTALACJA
INSTALATOR JEST ODPOWIEDZIALNY ZA:
• ZAPEWNIENIE SZCZELONOŚCI ZASILANIA I EWAKUACJI WODY
• USZCZELNIENIA MIĘDZY ROZETĄ LUB PŁYTĄ Z INOXU A ŚCIANĄ, ORAZ MIĘDZY ROZETĄ LUB PŁYTĄ Z INOXU
A KORPUSEM ZAWORU MUSZĄ BYĆ SPRAWDZANE PRZYNAJMNIEJ RAZ NA ROK LUB TYLE RAZY ILE JEST
TO KONIECZNE. W RAZIE POTRZEBY NALEŻY JE WYMIENIĆ.
Nieprzestrzeganie zaleceń może spowodować przeniknięcie wody do ściany, za co DELABIE nie ponosi
odpowiedzialności.
W PRZYPADKU WĄTPLIWOŚCI, KONTAKT Z SERWISEM TECHNICZNYM DELABIE [phone].
KONSERWACJA (strona 12)
Zanieczyszczenia pochodzące z instalacji mogą powodować nieprawidłową pracę mechanizmu: w celu demontażu
mechanizmu należy wykręcić głowicę za pomocą płaskiego klucza 23 mm.
• Zbyt długi czas zamknięcia lub ciągły wypływ: Wyczyścić cylinder za pomocą suchej ściereczki ci kalibrowany rowek b
za pomocą niemetalowego ostrza.
• Stałe kapanie lub cieknięcie: Wyczyścić uszczelkę ORing alub ją wymienić, jeśli jest uszkodzona.
Uwaga: nie należy smarować wnętrza mechanizmu.
UWAGA
• Nasza armatura musi być instalowana przez profesjonalnych instalatorów, przestrzegając obowiązującego
prawa, zapisów biur projektowych i dobrych praktyk.
• Przestrzeganie średnicy rur pozwala uniknąć uderzeń hydraulicznych lub straty ciśnienia/wielkości wypływu
(tabele z obliczeniami w katalogu i na stronie internetowej www.delabie.pl).
• Ochrona instalacji filtrami, amortyzatorami uderzeń hydraulicznych lub reduktorami ciśnienia, zmniejsza
częstotliwość konserwacji (Zalecane ciśnienie: 1 do 5 barów).
• Instalacja zaworów odcinających w pobliżu baterii ułatwia konserwację.
• Instalacja, zawory odcinające i czerpalne oraz każde urządzenie sanitarne muszą być sprawdzane tyle razy ile jest to
konieczne, jednak nie mniej niż raz w roku.
OBSŁUGA I CZYSZCZENIE
• Czyszczenie chromu: nie należy używać środków żrących, na bazie chloru lub kwasu. Czyszczenie wodą z mydłem,
za pomocą miękkiej szmatki lub gąbki.
• Ochrona przed mrozem: opróżnić instalację, wielokrotnie uruchomić celem ewakuacji wody.
Serwis posprzedażowy i Pomoc techniczna:
Tel.: [phone] - e-mail: [email protected]
Ulotka jest dostępna na stronie: www.delabie.pl
FR
PL

17
WERKING
• Openen door het indrukken van de drukknop.
• Automatische zelfsluiting ~ 3 sec.
INSTALLATIE
DE INSTALLATEUR DIENT:
• ZICH ERVAN TE VERZEKEREN DAT ER GEEN LEKKEN ZIJN AAN DE TOEVOER EN DE AFVOER.
• MINSTENS ÉÉN MAAL PER JAAR EN ZO VAAK ALS NODIG DE DICHTHEID VAN DE ORINGEN TUSSEN DE ROZET
EN DE RVS PLAAT EN DE MUUR EN TUSSEN DE ROZET OF DE RVS PLAAT EN DE KRAAN TE CONTROLEREN.
INDIEN NODIG DE ORINGEN VERVANGEN.
De niet-naleving van deze aanbevelingen kan het risico op insijpeling met zich meebrengen, waarvoor
DELABIE niet aansprakelijk kan worden gesteld.
IN GEVAL VAN TWIJFEL, CONTACT OPNEMEN MET DE TECHNISCHE DIENST VAN DELABIE: + 32 (0)2 520 16 76
ONDERHOUD (pagina 12)
Onzuiverheden uit de leidingen kunnen storingen veroorzaken: om het mechanisme te demonteren, het binnenwerk
losschroeven met een platte sleutel van 23 mm.
• Te lange looptijd of continue uitloop: Reinig de binnenkant van de koker cen de gekalibreerde gleuf bmet een niet-
metalen naald.
• De kraan drupt of geeft slechts een fijn waterstraaltje: Reinig de dichting van de zitting aof vervang indien deze
beschadigd is.
Opgelet: smeer nooit de binnenkant van het mechanisme.
AANBEVELINGEN
• Onze kranen dienen geplaatst te worden door professionele vaklui die de plaatselijk geldende
reglementering, de voorschriften van de studieburelen en de «regels der kunst» dienen te respecteren.
• Respecteer de benodigde diameters van de leidingen om waterslagen of druk/debietverliezen tegen te gaan
(zie de berekeningstabel in de catalogus of op www.delabiebenelux.com).
• Bescherm de installatie met filters, waterslagdempers of drukregelaars en beperk zo het onderhoud
(Aanbevolen druk: 1 tot 5 bar).
• Plaats stopkranen in de nabijheid van de kraan om eventuele onderhoudswerken te vergemakkelijken.
• De leidingen, stopkranen, tapkranen en andere sanitaire toestellen dienen zo vaak als nodig gecontroleerd te worden
of toch minstens 1 per jaar.
ONDERHOUD EN REINIGING
• Reinigen van chroom: gebruik nooit schuurmiddelen en chloorhoudende of andere chemische producten:
reinig met zeepwater en een zachte doek of spons.
• Vorstvrij stellen: spoel de leidingen en stel de kraan enkele keren na elkaar in werking zodat ze volledig geledigd wordt.
Dienst Na Verkoop en Technische dienst:
Tel.: + 32 (0)2 520 16 76 - e-mail: [email protected]
Deze handleiding is beschikbaar op www.delabiebenelux.com
FR
NL

18
