Delabie TEMPOFIX 3 User manual

NT 578KIT
Indice D
TEMPOFIX 3
+ TEMPOFLUX 2
Bâti-support pour cuvette WC suspendue
avec robinet temporisé de chasse directe
Frame system for wall-hung WC pans
with time flow valve for direct flush
Installationssystem für wandhängendes
WC-Becken mit Selbstschluss-Druckspüler
Stelaż do podwieszanej miski ustępowej z zaworem
czasowym do spłukiwania bezpośredniego
Zelfdragend voorwandsysteem voor hangcloset
met zelfsluitende directe spoeling
Bastidor para inodoro suspendido con fluxor
temporizado de descarga directa
Estrutura de suporte para sanita suspensa com
torneira temporizada de descarga direta
Опорная рама для подвесного унитаза
с порционным краном прямого слива
DE
DE
FR
FR
EN
EN
PL
PL
PT
RU
NL
NL
NL
ES
Purger soigneusement les canalisations
avant la pose et la mise en service du produit.
Thoroughly flush the pipes to remove any impurities
before installing and commissioning the product.
Vor Montage und Inbetriebnahme des Produkts
die Anschlussleitungen regelkonform spülen.
Dokładnie wypłukać instalację
przed montażem i uruchomieniem produktu.
Spoel zorgvuldig de leidingen alvorens
tot installatie of ingebruikname van de kraan over te gaan.
Purgar cuidadosamente las tuberías
antes de la instalación y de la utilización del producto.
Purgar cuidadosamente as canalizações
antes da colocação e utilização do produto.
Перед установкой и подключением устройства тщательно
промыть канализационные трубы напором воды.
RU
PT
DE
DE
FR
FR
EN
EN
PL
PL
NL
NL
NL
ES

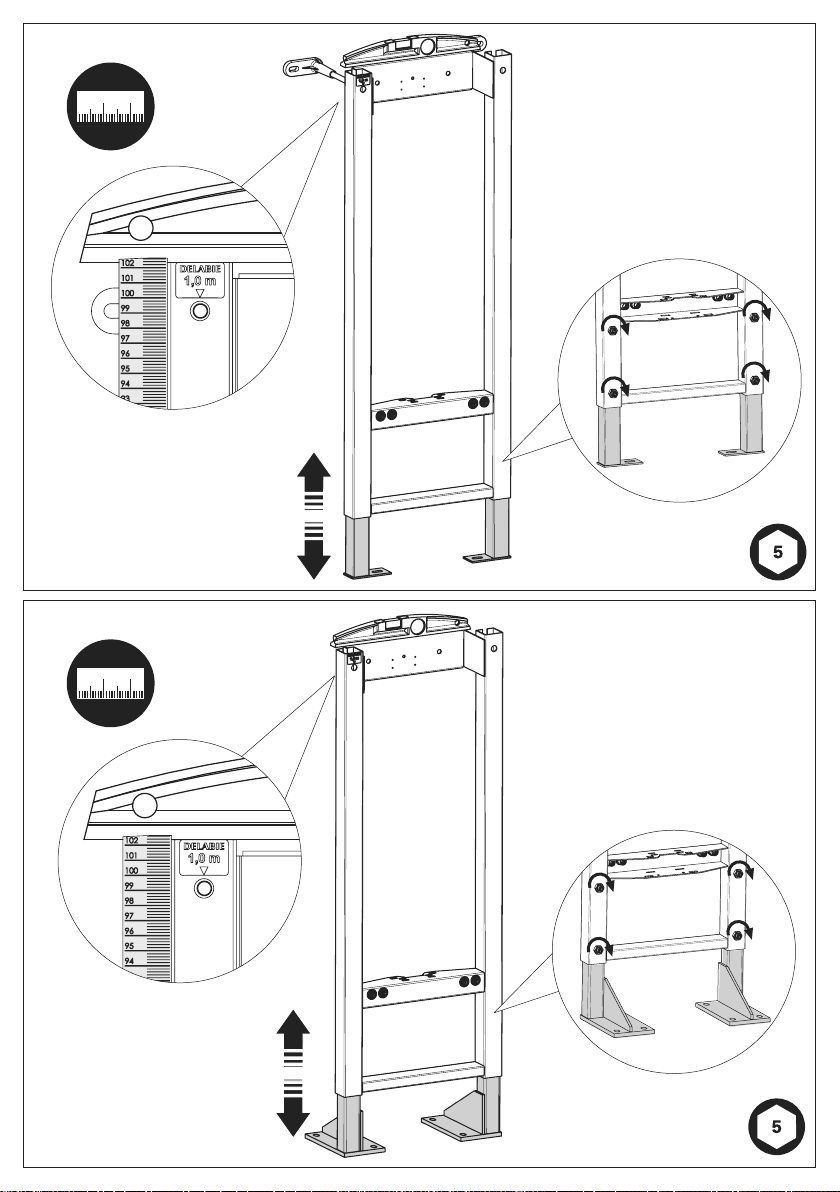

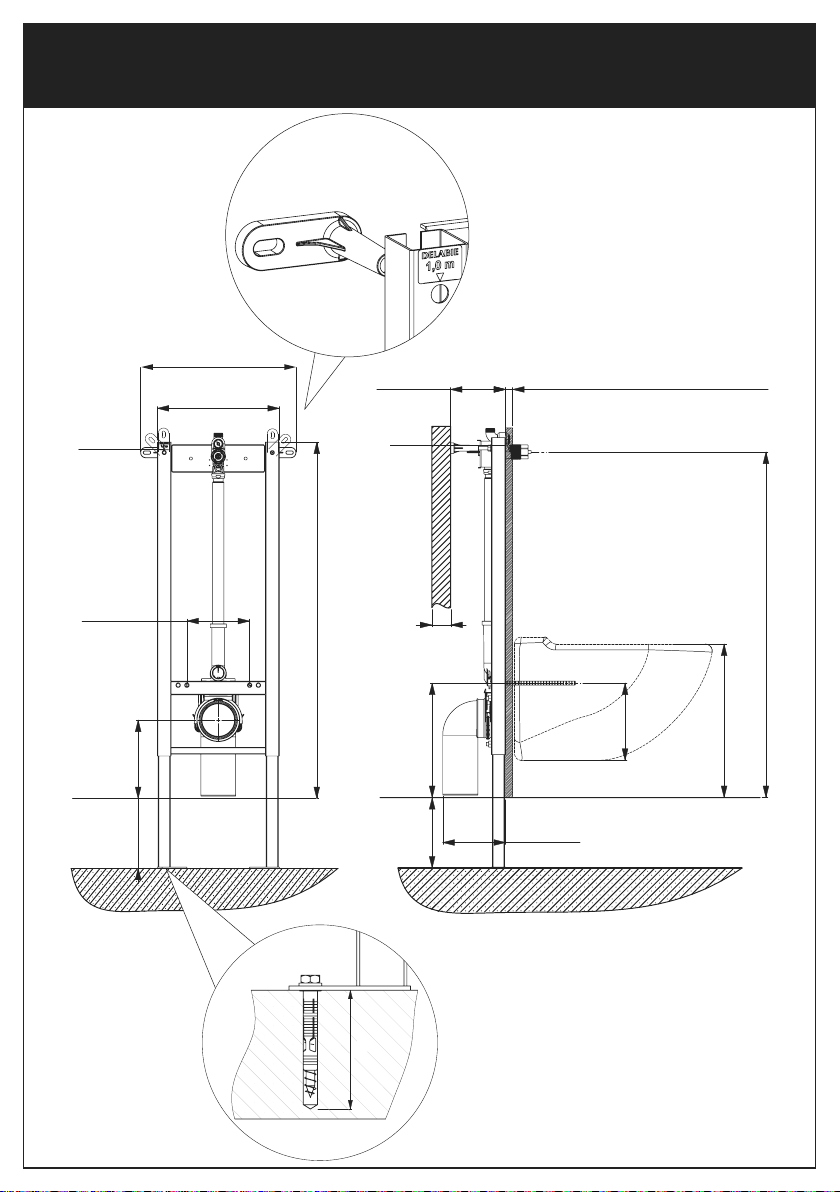

KIT 1 : 578300 / 578400
180-230
350
225
1020
0-200
0
s
1000
s
446
0-200
160-220
578300: 10-35mm; 70-130mm
578400: 30-60mm
325
157-177
90 Mini
975
0
s
1000
s
220
Mini
410
80 mini

KIT 1 : 578305 / 578405
180-230
350
1020
0-200
225
0
s
1000
s
350kg/m
3
157-177
166
578305: 10-35mm; 70-130mm
578405: 30-60mm
975
350kg/m
3
325
220
Mini
410
1000
s
0
s
80 mini

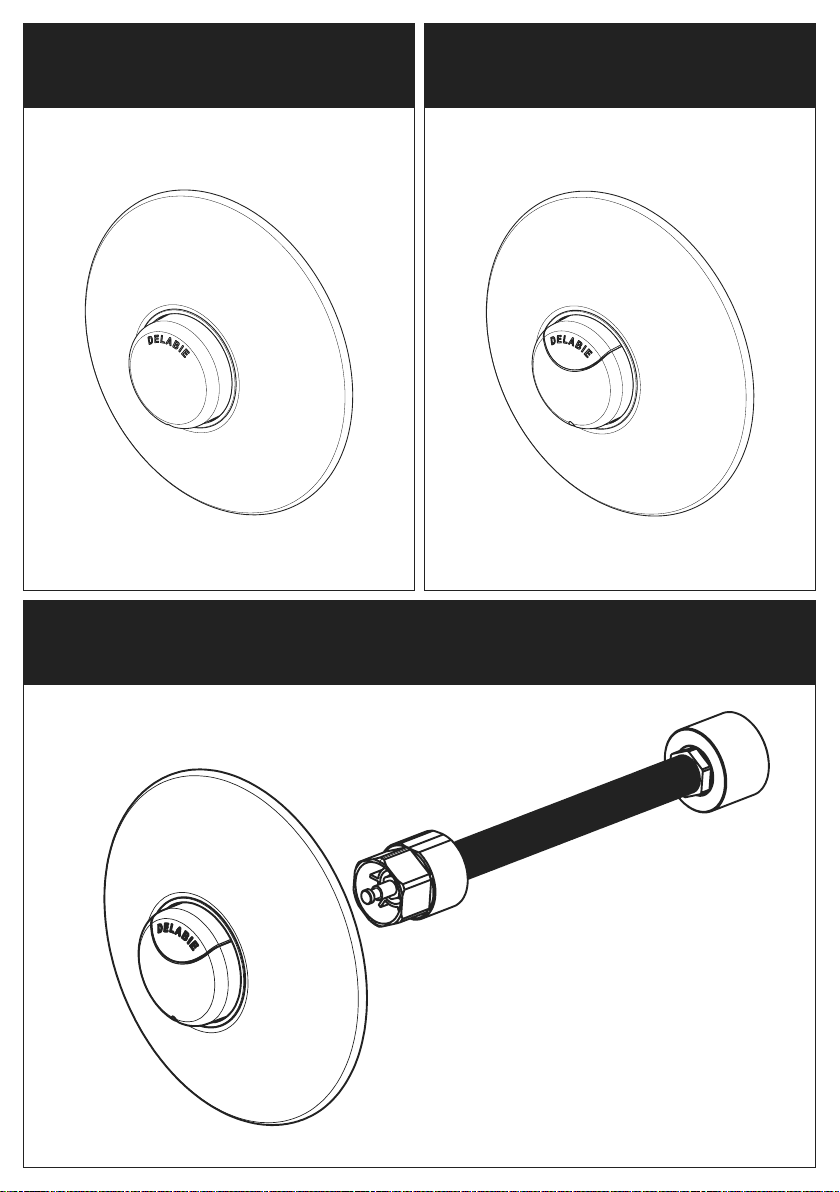

KIT 2 : 578230
KIT 2 : 578212 KIT 2 : 578222

A2
A1

B2
B1
Ø10
Ø10

180
230
E
C1C2
D1

10 - 20 mm
(578300/578305 + 578212/578222)
30 - 45 mm
(578400/578405 + 578212/578222)
70 - 80 mm
(578300/578305 + 578230)
20 - 35 mm
(578300/578305 + 578212/578222)
45 - 60 mm
(578400/578405 + 578212/578222)
80 - 130 mm
(578300/578305 + 578230)

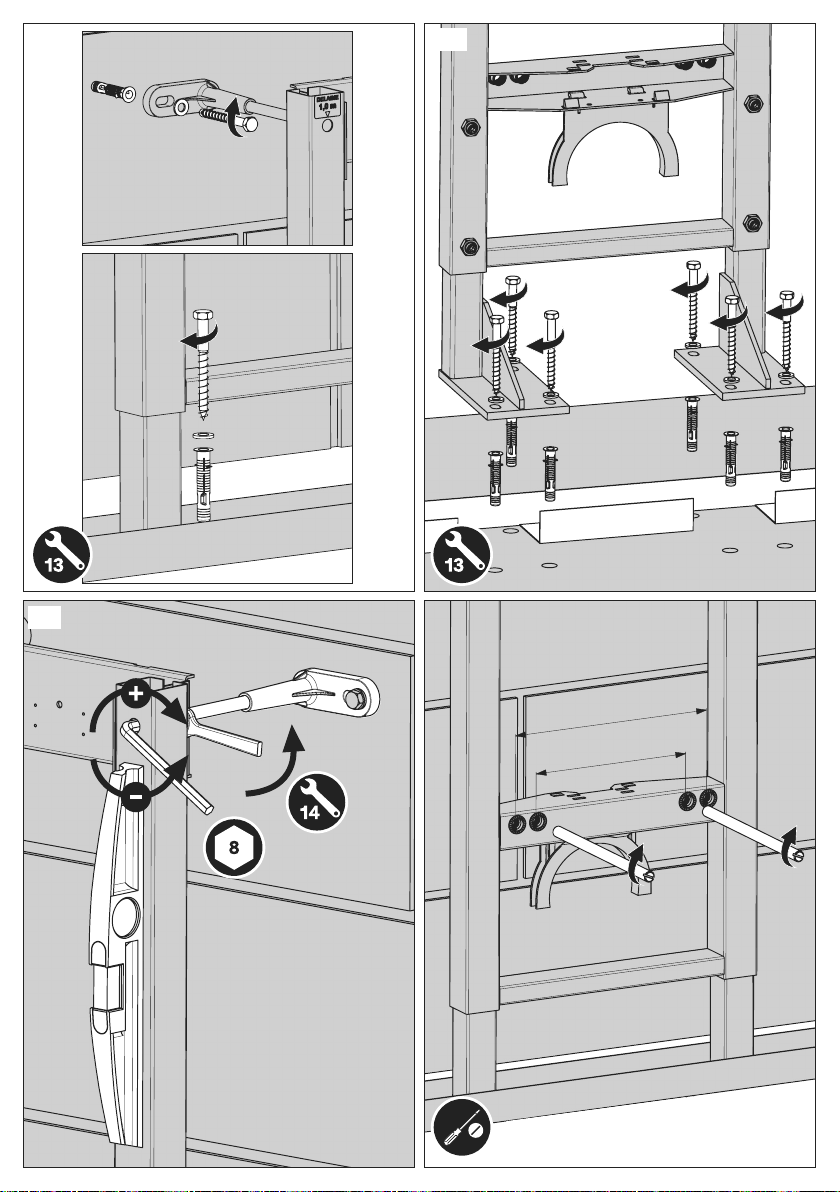

F2F1

650
Ø 140
Ø 50
Ø 110
I
H
G
157 177

O
N
P
J K L
M
X
X
X
X
X
X
X
X
X
x
x
x
x
x
x
x
x
x

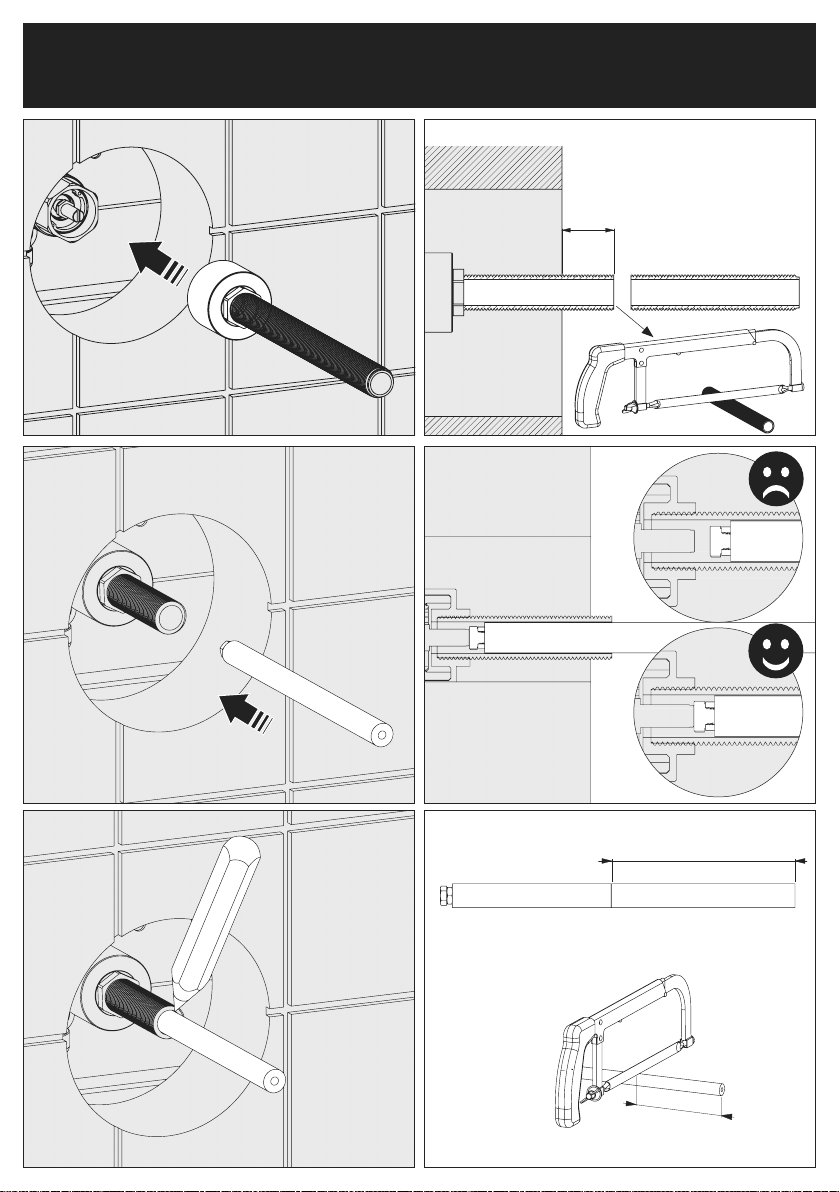

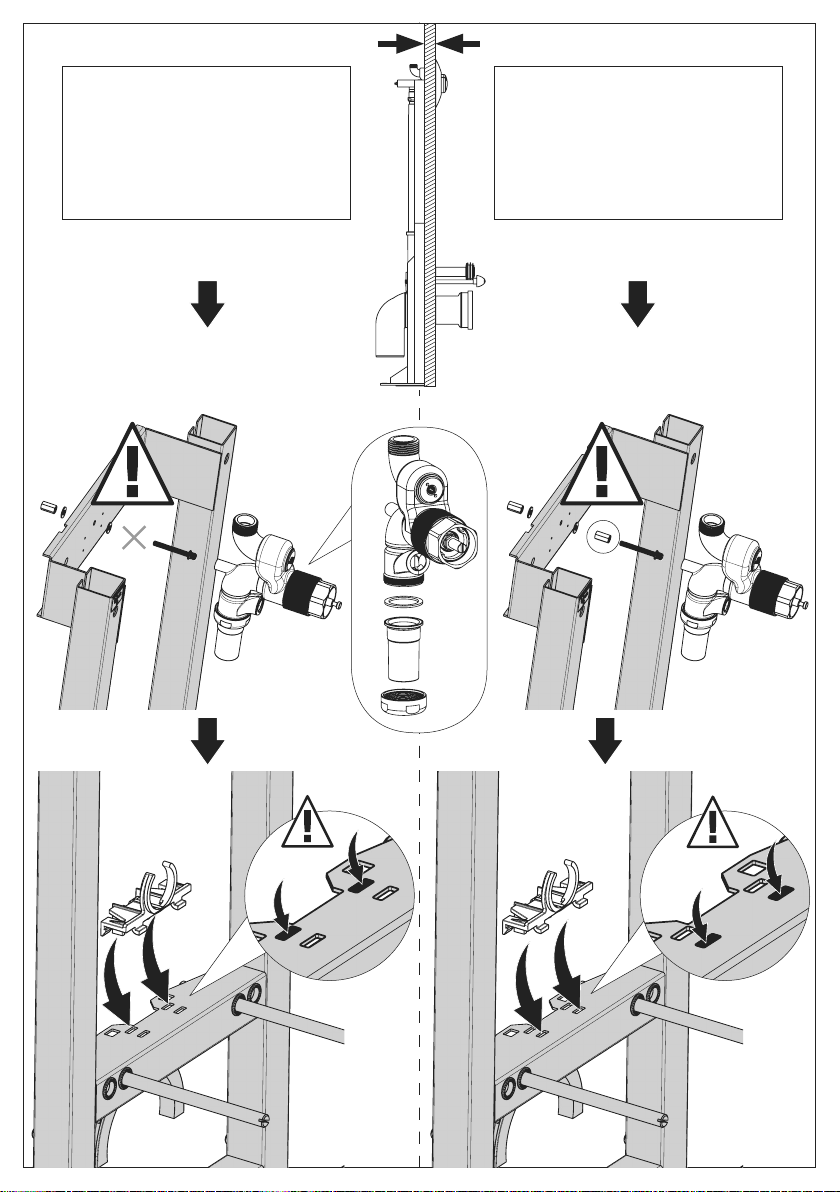

KIT 2 : 578212 / 578222

KIT 2 : 578230
10mm
B
A
DC
FE
X
X
X
X

H
G

FONCTIONNEMENT
• Ouverture par pression sur le bouton poussoir.
• Fermeture automatique temporisée.
MISE EN SERVICE ET RÉGLAGE DU DÉBIT
Pour adapter le débit à la pression existante, le réglage s’effectue sur le robinet d’arrêt : déposer la rosace pour régler
le débit à l’aide d’une clé Allen de 4 mm.
FR
FR
Service Après-Vente :
Tél. : + 33 (0)3 22 60 22 74 - e-mail : [email protected]
Notice disponible sur : www.delabie.fr
ENTRETIEN & NETTOYAGE
• Nettoyage du chrome et de l'Inox : ne jamais utiliser d'abrasifs ou tout autre produit à base de chlore ou
d'acide. Nettoyer à l'eau légèrement savonneuse avec un chiffon ou une éponge.
• Mise hors gel : purger les canalisations et actionner plusieurs fois la robinetterie pour la vider de son contenu d'eau.
En cas d’exposition prolongée au gel, nous recommandons de démonter les mécanismes et de les stocker à l’abri.
RAPPEL
• Nos robinetteries doivent être installées par des installateurs professionnels en respectant
les réglementations en vigueur, les prescriptions des bureaux d'études fluides et les règles de l'art.
• Respecter le diamètre des tuyauteries permet d'éviter les coups de bélier ou pertes de pression/débit
(voir le tableau de calcul du catalogue et en ligne surwww.delabie.fr).
• Protéger l'installation avec des filtres, antibéliers ou réducteurs de pression diminue la fréquence d'entretien
(pression conseillée 1 à 5 bar).
• Poser des vannes d'arrêt à proximité des robinets facilite l'intervention d'entretien.
• Les canalisations, filtres, clapets antiretour, robinets d'arrêt, de puisage, cartouche et tout appareil sanitaire
doivent être vérifiés au moins une fois par an et aussi souvent que nécessaire.
INSTALLATION
IL REVIENTÀ L'INSTALLATEUR LA RESPONSABILITÉ :
• DE S'ASSURER QU'IL N'YA PAS DE FUITE À L'ALIMENTATION ET À L'ÉVACUATION;
• DE VÉRIFIER AU MOINS UNE FOIS PAR AN ET AUSSI SOUVENT QUE NÉCESSAIRE L’ÉTANCHÉITÉ DES
JOINTS ENTRE LA ROSACE ET LA PLAQUE INOX ET LE MUR ET ENTRE LA ROSACE OU LA PLAQUE INOX ET
LE CORPS DU ROBINET. EN CAS DE BESOIN, LES REMPLACER.
Le non-respect de ces conseils risque d’engendrer des infiltrations dans le mur, pour lesquelles
DELABIE ne pourrait être tenu responsable.
EN CAS DE DOUTE, APPELEZ L’ASSISTANCE TECHNIQUE DELABIE AU [phone].

OPERATION
• Valve opens by pressing on the push-button.
• Automatic timed shut-off.

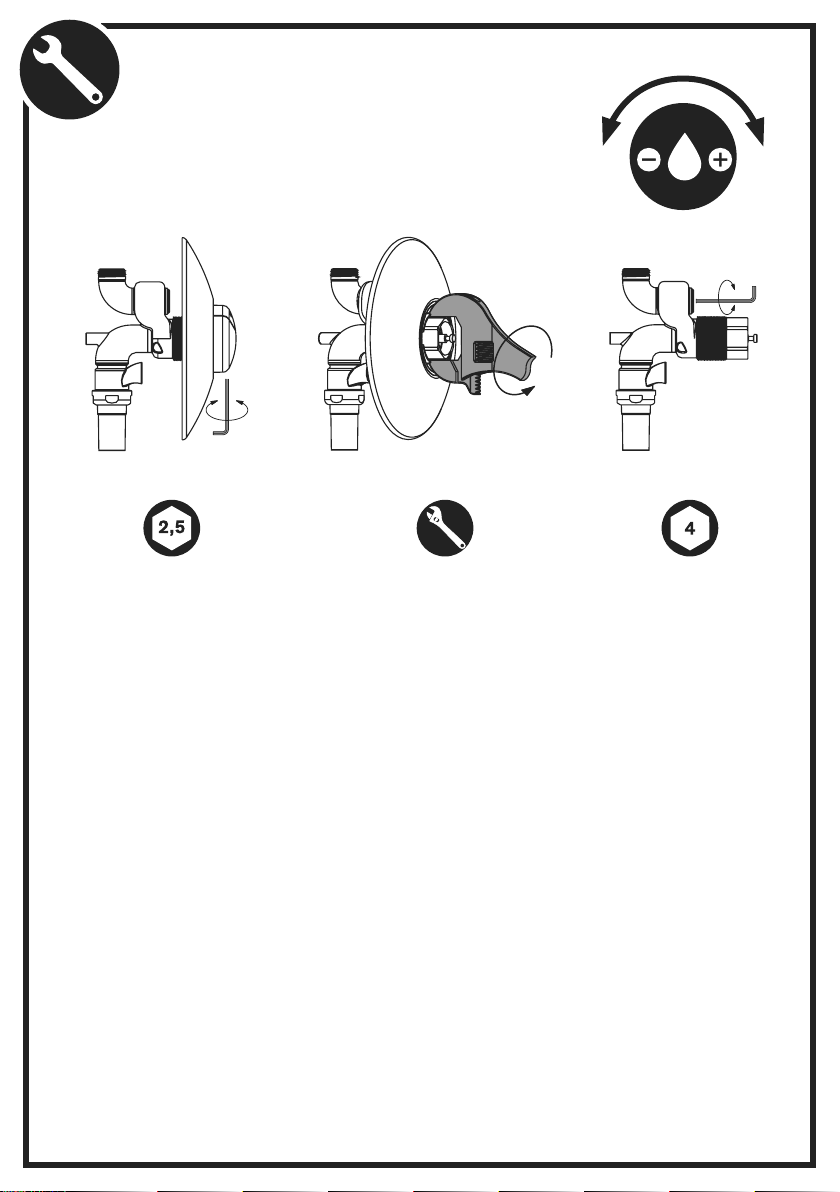

COMMISSIONING AND FLOW ADJUSTMENT
To adjust the flow rate to the existing pressure, make the adjustment via the stopcock: remove the wall plate to adjust
the flow rate using a 4mm Allen key.
MAINTENANCE & CLEANING
• Cleaning chrome and stainless steel: do not use abrasive, chlorine or any other acid-based cleaning products.
Clean with mild soapy water using a cloth or a sponge.
• Frost protection: drain the pipes and operate the valve several times to drain any remaining water. In the event of
prolonged exposure to frost, we recommend taking the mechanisms apart and storing them indoors.
After Sales Care Support:
For the UK market only: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.co.uk
For all other markets: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.com
INSTALLATION
THE INSTALLER MUST:
• ENSURE THAT THERE ARE NO LEAKS AT THE INLET AND AT THE EVACUATION PIPE.
• CHECK AT LEAST ONCE A YEAR (AND AS OFTEN AS NECESSARY) THE INTEGRITY OF THE SEALS BETWEEN
THE STAINLESS STEEL WALL PLATE AND THE WALL, OR THE WALL PLATE AND THE VALVE, AND MAKE
GOOD IF NECESSARY.
If this advice is not followed, water may leak into the wall.
DELABIE cannot be held responsible for any ingress.
FOR FURTHER INFORMATION PLEASE CALL DELABIE TECHNICAL SUPPORT
UK: 01491 821821. ALL OTHER MARKETS: [phone].
FR
EN
REMEMBER
• Our valves must be installed by professional installers in accordance with current regulations and
recommendations in your country, and the specifications of the fluid engineer.
• Sizing the pipes correctly will avoid problems of flow rate, pressure loss and water hammer (see calculation
table in our brochure and online at www.delabie.com).
• Protect the installation with filters, water hammer absorbers and pressure reducers to reduce the frequency of
maintenance (recommended pressure from 1 to 5 bar maximum).
• Install stopcocks close to the valve to facilitate maintenance.
• The pipework, filters, non-return valves, stopcocks, bib taps, cartridge and all sanitaryfittings should be checked
at least once a year, and more frequently if necessary.

FUNKTIONSWEISE
• Öffnung durch Drücken des Bedienknopfs.
• Automatische Abschaltung.
DURCHFLUSSREGULIERUNG
Anpassung des Durchflusses an den vorhandenen Druck über die Vorabsperrung:
Rosette demontieren und den Durchfluss mit Hilfe eines 4 mm Inbusschlüssels einstellen.
INSTALLATION
DER INSTALLATEUR TRÄGT DIE VERANTWORTUNG FÜR:
• DIE SICHERSTELLUNG, DASS KEINE UNDICHTIGKEIT AN ZU- UND ABLAUF BESTEHT;
• DIE Ü BERPRÜFUNG DER ABDICHTUNGEN ZWISCHEN ROSETTE ODER EDELSTAHLPLATTE UND WAND
UND ZWISCHEN ROSETTE ODER EDELSTAHLPLATTE UND ARMATURENKÖRPER MINDESTENS EINMAL
JÄHRLICH ODER SO OFT WIE NÖTIG. FALLS NÖTIG, SIND DIE ABDICHTUNGEN ZU ERSETZEN.
Bei Nichtbeachtung dieser Hinweise besteht die Gefahr von Einsickern in die Wand. Hierfür kann
DELABIE nicht haftbar gemacht werden.
IM ZWEIFELSFALL: TECHNISCHE HOTLINE VON DELABIE UNTER [phone]12 ANRUFEN.
HINWEIS
• Einbau und Inbetriebnahme unserer Armaturen muss von geschultem Fachpersonal unter
Berücksichtigung der allgemein anerkannten Regeln derTechnik durchgeführt werden.
• Angemessene Leitungsquerschnitte verhindern Wasserschläge oder Druck-/Durchflussverluste.
• Die Absicherung der Installation mit Vorfiltern, Wasserschlag- oder Druckminderern reduziert die
Wartungshäufigkeit (empfohlener Betriebsdruck 1 bis 5 bar).
• Vorgelagerte Absperrventile erleichtern die Wartung.
• Rohrleitungen, Schutzfilter, Rückflussverhinderer, Vorabsperrungen, Auslaufventile, Kartusche und jede sanitäre
Einrichtung müssen so oft wie nötig (mindestens einmal jährlich) überprüft werden.
INSTANDHALTUNG & REINIGUNG
• Reinigung der Chrom- und Edelstahlteile: Niemals scheuernde, chlor- oder säurehaltige Produkte
verwenden. Mit milder Seifenlauge und einem weichen Tuch oder Schwamm reinigen.
• Frostschutz: Rohrleitungen absperren und Armatur zur Entleerung mehrmals betätigen. Ist der Mechanismus
längerem Frost ausgesetzt, empfiehlt sich die Demontage und Einlagerung empfindlicher Bauteile.
Technischer Kundendienst:
Tel.: [phone]12 - E-Mail: [email protected]
Anleitung verfügbar unter: www.delabie.de
FR
DE

FUNKCJONOWANIE
• Otwarcie przez naciśnięcie na przycisk.
• Automatyczne zamknięcie czasowe.
URUCHOMIENIE I REGULACJA WYPLYWU
Aby dopasować wypływ do istniejącego ciśnienia, należy dokonać regulacji na zaworze odcinającym:
zdjąć rozetę, aby za pomocą imbusa 4 mm wyregulować wypływ.
INSTALACJA
INSTALATOR JEST ODPOWIEDZIALNY ZA:
• ZAPEWNIENIE SZCZELONOŚCI ZASILANIA I EWAKUACJI WODY;
• USZCZELNIENIA MIĘDZY ROZETĄ LUB PŁYTĄ Z INOXU A ŚCIANĄ ORAZ MIĘDZY ROZETĄ LUB PŁYTĄ Z INOXU
A KORPUSEM ZAWORU MUSZĄ BYĆ SPRAWDZANE PRZYNAJMNIEJ RAZ NA ROK LUB TYLE RAZY ILE JEST
TO KONIECZNE. W RAZIE POTRZEBY NALEŻY JE WYMIENIĆ.
Nieprzestrzeganie zaleceń może spowodować przeniknięcie wody do ściany, za co DELABIE nie ponosi
odpowiedzialności.
W PRZYPADKU WĄTPLIWOŚCI, KONTAKT Z SERWISEM TECHNICZNYM DELABIE [phone].
UWAGA
• Nasza armatura musi być instalowana przez profesjonalnych instalatorów, przestrzegając
obowiązującego prawa, zapisów biur projektowych i dobrych praktyk.
• Przestrzeganie średnicy rur pozwala uniknąć uderzeń hydraulicznych lub straty ciśnienia/wielkości wypływu
(tabele z obliczeniami w katalogu i na stronie internetowej www.delabie.pl).
• Ochrona instalacji filtrami, amortyzatorami uderzeń hydraulicznych lub reduktorami ciśnienia, zmniejsza
częstotliwość konserwacji (Zalecane ciśnienie: 1 do 5 barów).
• Instalacja zaworów odcinających w pobliżu armatury ułatwia konserwację.
• Instalacja, filtry, zawory zwrotne, zawory odcinające i czerpalne, głowice oraz każde urządzenie sanitarne muszą
być sprawdzane tyle razy ile jest to konieczne, jednak nie mniej niż raz w roku.
OBSŁUGA I CZYSZCZENIE
• Czyszczenie chromu i stali nierdzewnej: nie należy używać środków żrących, na bazie chloru lub kwasu.
Czyszczenie wodą z mydłem, za pomocą miękkiej szmatki lub gąbki.
• Ochrona przed mrozem: opróżnić instalację, wielokrotnie uruchomić celem ewakuacji wody. W przypadku
długotrwałego narażenia mechanizmów na mróz zalecamy ich demontaż i przechowywanie wtemperaturze pokojowej.
Serwis posprzedażowy i Pomoc techniczna:
Tel.: [phone] - e-mail: serwis.techniczn[email protected]
Ulotka jest dostępna na stronie: www.delabie.pl
PL

WERKING
• Openen door het induwen van de drukknop.
• Automatische zelfsluiting.
DEBIETREGELING
Om het debiet aan de aanwezige druk aan te passen, moet de afregeling gebeuren op de stopkraan:
verwijder de rozet en regel de stopkraan met behulp van een inbussleutel van 4mm.
INSTALLATIE
DE INSTALLATEUR DIENT:
• ZICH ERVAN TE VERZEKEREN DAT ER GEEN LEKKEN ZIJN AAN DE TOEVOER EN DE AFVOER.
• MINSTENS ÉÉN MAAL PER JAAR EN ZO VAAK ALS NODIG DE DICHTHEID VAN DE ORINGEN TUSSEN
DE ROZET EN DE RVS PLAAT EN DE MUUR EN TUSSEN DE ROZET OF DE RVS PLAAT EN DE KRAAN TE
CONTROLEREN. INDIEN NODIG DE ORINGEN VERVANGEN.
De niet-naleving van deze aanbevelingen kan het risico op insijpeling met zich meebrengen, waarvoor
DELABIE niet aansprakelijk kan worden gesteld.
IN GEVALVAN TWIJFEL, CONTACT OPNEMEN MET DETECHNISCHE DIENST VAN DELABIE: + 32 (0)2 520 16 76.
AANBEVELINGEN
• Onze kranen dienen geplaatst te worden door professionele vaklui die de plaatselijk geldende
reglementering, de voorschriften van de studieburelen en de "regels der kunst" dienen te respecteren.
• Respecteer de benodigde diameters van de leidingen om waterslagen of druk/debietverliezen tegen te
gaan (zie de berekeningstabel in de catalogus of op www.delabiebenelux.com).
• Bescherm de installatie met filters, waterslagdempers of drukregelaars en beperk zo het onderhoud
(Aanbevolen druk: 1 tot 5 bar).
• Plaats stopkranen in de nabijheid van de kraan om eventuele onderhoudswerken te vergemakkelijken.
• De leidingen, filters, terugslagkleppen, stopkranen, tapkranen, binnenwerken en andere sanitaire toestellen
dienen zo vaak als nodig gecontroleerd te worden oftoch minstens 1 per jaar.
ONDERHOUD EN REINIGING
• Reinigen van chroom en rvs: gebruik nooit schuurmiddelen en chloorhoudende of andere chemische
producten: reinig met zeepwater en een zachte doek of spons.
• Vorstvrij stellen: spoel de leidingen en stel de kraan enkele keren na elkaar in werking zodat ze volledig geledigd
wordt. Bij blootstelling aan vorst, raden we aan het mechanisme te demonteren en af te schermen.
Dienst Na Verkoop en Technische dienst:
Tel.: + 32 (0)2 520 16 76 - e-mail: [email protected]
Deze handleiding is beschikbaar op www.delabiebenelux.com
FR
NL

FUNCIONAMIENTO
• Apertura por presión sobre el pulsador.
• Cierre automático temporizado.
ENTRADA EN FUNCIONAMIENTO Y REGULACIÓN DEL CAUDAL
Para adaptar el caudal a la presión existente, el ajuste se realiza en la llave de paso: retire el rosetón para regular
el caudal con la ayuda de una llave Allen de 4 mm.
ES
INSTALACIÓN
RESPONSABILIDAD DEL INSTALADOR:
• ASEGURARSE DE QUE NO HAYA FUGAS EN LA ALIMENTACIÓN Y LA EVACUACIÓN;
• LA IMPERMEABILIDAD DE LAS JUNTAS ENTRE EL PLAFÓN O LA CHAPA ACERO INOXIDABLE Y LA PARED Y
ENTRE EL PLAFÓN O LA PLACA INOXIDABLE Y EL CUERPO DEL GRIFO DEBE SER VERIFICADO AL MENOS
UNA VEZ AL AÑO O CUANTAS VECES SEA NECESARIO. REEMPLAZAR EN CASO DE NECESIDAD.
De incumplir estos consejos corre peligro de engendrar infiltraciones en la pared, de las cuales DELABIE
no se hace responsable.
EN CASO DE DUDA, LLAME LA ASISTENCIATÉCNICA DE DELABIE : [phone].
RECUERDO
• Nuestras griferías deben estar instaladas por instaladores profesionales respetando las
reglamentaciones vigentes, las prescripciones de las oficinas de proyectos fluidas.
• Respetar el diámetro de las tuberías permite evitar los golpes de ariete o pérdidas de presión/gasto
(ver cuadro de cálculo del catálogo y en línea sobre www.delabie.es).
• Proteger la instalación con filtros, antiarietes o reductores de presión disminuye la frecuencia de mantenimiento
(presión aconsejada 1 a 5 bar).
• Poner llaves de paso cerca de los grifos facilita la intervención de mantenimiento.
• Las tuberías, las llaves de paso, y todo aparato sanitario deben revisarse siempre que sea necesario y por lo menos
una vez al año.
CONSERVACIÓN Y LIMPIEZA
• Limpieza del cromo y del acero inoxidable: jamás utilizar abrasivos u otro producto a base de cloro o a base
de ácido. Limpiar al agua ligeramente jabonosa, con un trapo o una esponja.
• Puesta fuera de helada: purgue las canalizaciones, y accione muchas veces el grifo mezclador para vaciarlo
de su contenido de agua. En caso de exposición prolongada al hielo, recomendamos desmontar los mecanismos
y colocarlos en un lugar protegido.
Servicio postventa y Asistencia técnica:
Tel.: [phone] - e-mail: [e-mail]
Esta instrucción está disponible en: www.delabie.es
