dji MG 6-Channel User manual

MG 6-Channel
Intelligent Battery Charger
V1.0 2018.03
User Guide
使用说明
ユーザーガイド
사용자 가이드

©2018 DJI All Rights Reserved.
1
EN
CHS
JP
KR
User Guide 2
使用说明 9
ユーザーガイド 15
사용자가이드 22
Contents
Compliance Information 29

2
©2018 DJI All Rights Reserved.
EN
Disclaimer
Thank you for purchasing the MG 6-Channel Intelligent Battery Charger (hereinafter referred
to as the “ Product”). Read this disclaimer carefully before using this Product. By using this
Product, you hereby agree to this disclaimer and signify that you have read it fully. Please use this
Product in strict accordance with the manual and be sure to pay attention to the Warnings. SZ DJI
TECHNOLOGY CO., LTD. and its afliated companies assume no liability for damage(s) or injuries
incurred directly or indirectly from improper use of this Product. Misuse includes, but is not limited
to, using unapproved chargers, charging unapproved batteries, short-circuiting, overheating,
modifying the Product, or touching the terminals with skin or metal.
DJITM is a trademark of SZ DJI TECHNOLOGY CO., LTD. (abbreviated as “DJI”) and its afliated
companies. Names of products, brands, etc., appearing in this manual are trademarks or registered
trademarks of their respective owner companies. This Product and manual are copyrighted by DJI
with all rights reserved. No part of this Product or manual shall be reproduced in any form without
the prior written consent or authorization of DJI.
This disclaimer is produced in various languages. In the event of divergence among different
versions, the Chinese version shall prevail when the Product in question is purchased in China, and
English version shall prevail when the Product in question is purchased in any other region.
Warning
1. DO NOT use this product under direct sunlight, in rain or in a damp environment.
2. Keep the battery charger away from heat, pressure, water, ammable gases, corrosives, etc.
The charging hub should be kept in an environment with a temperature range of 32° to 113℉ (0℃
to 45℃).
3. Place the battery charger on a at and stable surface. Ensure the device is properly insulated
with the surrounding space sufcient for ventilation (> 50 cm) to prevent re hazards.
4. In case of re, be sure to use a dry powder re extinguisher. A liquid re extinguisher may lead
to an electrical hazard.
5. DO NOT unplug the cables when the battery charger is in use. Remove batteries after charging
is complete.
6. The battery charger is only compatible with batteries listed in the Specication section. DO NOT
attempt to use the battery charger with other battery models.
7. If there is any noticeable buildup, wipe the metal terminals with a clean, dry cloth.
8. DO NOT use the charging hub during a thunderstorm.
9. DO NOT drop, assemble or disassemble the batteries. Always ensure there is no short circuit
before connecting the batteries.
10. DO NOT use worn-out batteries and dispose of them properly when depleted.
11. Please refer to the batteries’ user guide for more safety instructions before use.

©2018 DJI All Rights Reserved.
3
EN
Introduction
Featuring the functionality of an ordinal battery charger and charging hub, the MG 6-Channel
Intelligent Battery Charger can connect up to 6 MG batteries and charge them in succession. When
in use, the battery charger will intelligently charge two batteries (one from each side) simultaneously,
improving charging efficiency. The max output power of the battery charger is 2400 W and two
different working modes are available for users to choose: fast charge and slow charge. Additionally,
the battery charger has the following functions: overcurrent protection, overcharging protection,
overheating protection, disconnection protection, quick voltage balancing, and status display.

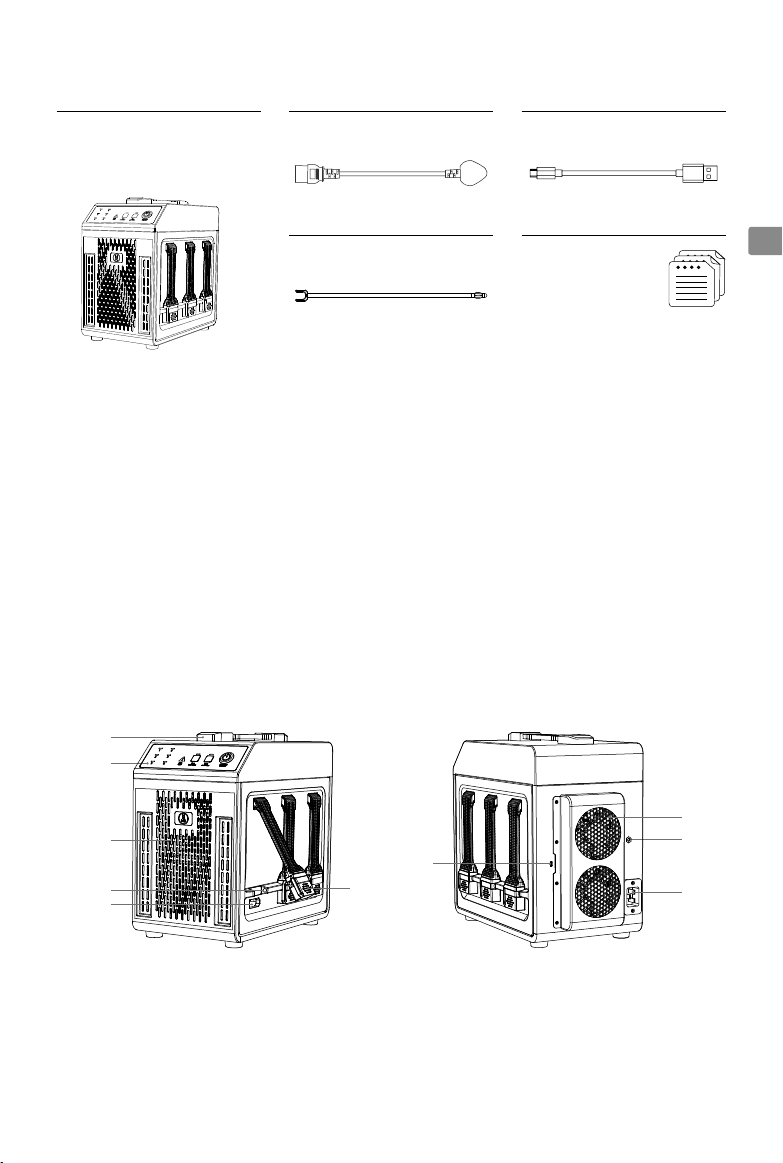

Overview
Battery Charger
2
3
5
4
7
9
1
68
10
In the Box
MG 6-Channel Intelligent
Battery Charger × 1
GND Cable × 1
AC Power Cable × 1 Micro USB Cable × 1
After-sales Service
Card × 1
Product Information
Card × 1
User Guide × 1
1. Handle
2. Operation Panel
3. Ventilation Holes
4. Charging and Balancing Cable Storage
5. Battery Power Port
6. Charging and Balancing Cable
7. Update Port (Micro USB)
8. AC Power Port
9. GND Port
10. Fans

4
©2018 DJI All Rights Reserved.
EN
Using the Battery Charger
Ensure that the GND cable is connected to the GND Port with the other end grounded. Then strictly
follow the instructions below to use the battery charger. The MG 6-Channel Intelligent Battery
Charger can connect up to 6 MG batteries. MG-12000P Flight Batteries are used in the following
illustrations.
1. Connect the battery charger to an AC power source.
2. Connect the battery to the charger.
a. Press to open the Charging and Balancing Port Cover on the battery, and then connect
the Charging and Balancing Cable on the battery charger to the battery’s Charging and
Balancing Port.
Insert the GND cable here with
the other end grounded.

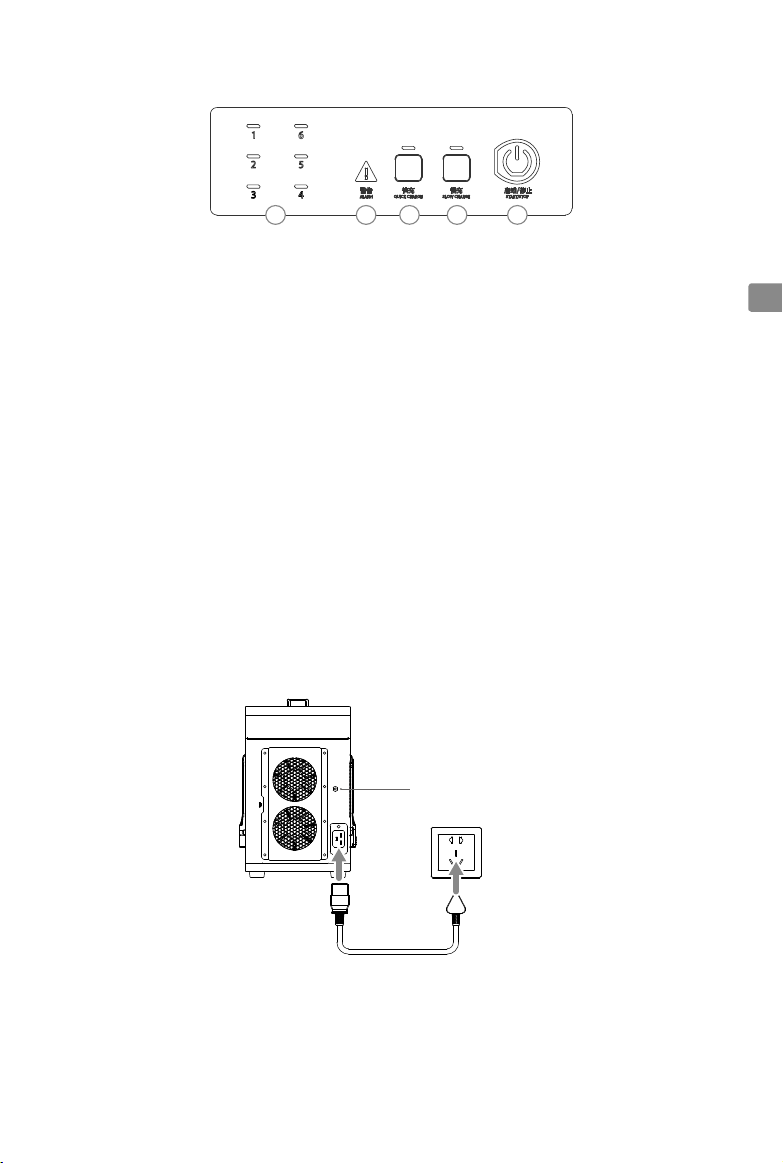

Operation Panel
1 2
3
45
1. Battery Charging Status LEDs
Each LED indicates the charging status
of the battery connected to Battery Power
Port with the corresponding number (1-6).
2. Warning Indicator
This indicator will be on when the battery
charger detects any abnormalities. If this
indicator is on, stop charging immediately.
3. Fast Charge Button
Press to enter Fast Charge mode.
4. Slow Charge Button
Press to enter Slow Charge mode.
5. Start/Stop Button
Press to turn on/off the battery charger.

©2018 DJI All Rights Reserved.
5
EN
4. Ensure all cables are correctly plugged in then press the “Start/Stop” button on the operation
panel of the charger. The six LEDs on the operation panel of the charging hub will alternate
blinking between red and green. The LEDs will light up in numerical order and then turn off,
which indicates that self-diagnosis is complete, and the device is in a good condition. Check the
Charging Errors if there are any errors during self-diagnosis.
5. Choose fast charge or slow charge after self-diagnosis is complete and if no errors were
detected, the battery charger will start working.
• Ensure that there are no obvious defects, i.e. jams, breakages or disconnections, on the
ports or cables before using the battery charger.
• Ensure that the batteries are in good condition without obvious defects, i.e. breakages or
disconnections, on the cables before charging.
• When the batteries are correctly connected, turn the battery charger on.
• Secure the Charging and Balancing Cable in its Storage Port when not use.
• When the battery temperature is below 34° F (10° C), the charging current will be limited
in Fast Charge mode. Accordingly, the charging time will be prolonged to be same
with that in Slow Charge mode. The battery charger will stop working when the battery
temperature is outside the range of 32° - 113° (0° - 45° C).
3. Repeat step 2 to connect other batteries. This battery charger can connect up to 6 MG Flight
Batteries at the same time.
b. Connect the battery’s power cable to the battery charger’s Battery Power Port.

6
©2018 DJI All Rights Reserved.
EN
* To use the MG 6-Channel Intelligent Battery Charger Update Kit, Windows XP and above is required.
Status LEDs Descriptions
During charging, when one of the batteries is abnormal due to a disconnection, high temperature,
low temperature, over-voltage or overcurrent, the Status LED with the corresponding battery number
will blink as a reminder. The Status LED will be solid green once charging is complete. Once this is
displayed, please disconnect the battery and the battery charger.
LED LED Blinking Pattern Description
The LEDs gradually become solid green
in numerical order of battery number The battery charger is self-diagnosing.
Blinks red slowly The battery with the corresponding number
is disconnected.
Blinks yellow slowly The battery with the corresponding number
is charging.
—— Solid green The battery with the corresponding number
is fully charged.
Blinks red quickly The temperature of the battery with the
corresponding number is too high or too low.
Blinks green slowly
The battery with the corresponding number
is fully charged, but cell balancing is still
processing.
Firmware Update
DJI will release rmware updates when available. Refer to the ofcial DJI website and follow the
instructions below to update the rmware.
1. Download the update kit* from the ofcial DJI website (https://www.dji.com/mg-1s/info#downloads)
2. Connect the battery charger to a PC via the provided Micro USB cable, and then connect the
battery charger to an AC power source. Press the Start/Stop button to power on the battery
charger.

©2018 DJI All Rights Reserved.
7
EN
3. Launch the update kit. Then click “Test Version” to check the rmware information of the battery
charger. If the rmware version under the Device Information column of the battery charger is
lower than that displayed under the Upgrade File column, please update the battery charger.
Click “Upgrade ”to update the rmware of the battery charger.
• Ensure there are no obvious defects (i.e. jams, breakages, disconnections) on the ports
or cables before updating the battery charger.
• DO NOT connect the batteries when updating.
• DO NOT disconnect the devices during an update.
• If the PC cannot detect the battery charger, check if the cables are correctly connected.
• Click “Reset” if update fails. And then retry update.
Charging Errors
Please check the table below if there are any errors during charging.
No. Description Problem Troubleshooting
1Pressed “Start/Stop”
button but no response
Loose connection of the AC cable,
or there is no electric supply
Try to reconnect, and check if
there is electric supply
2
Any of the LEDs on the
operation panel blinks
red slowly
The battery is not correctly
connected or there is a
disconnection on the battery.
Try to reconnect the battery
or check if any of the battery
cables are broken
3
Any of the LEDs on the
operation panel blinks
red quickly
High-temperature Warning:
The battery temperature is higher
than 122° F (50° C)
or
Low-temperature Warning:
The battery temperature is lower
than 32° F (0° C)
Place the battery in a suitable
temperature. Retry charging
after the temperature reaches
the right charging temperature
range.

8
©2018 DJI All Rights Reserved.
EN
4
Any of the LEDs on the
operation panel blinks
green slowly.
Charging is complete, but cell
balancing is still processing: The
battery is fully charged, but the
cells voltage differs
DO NOT disconnect the
battery to ensure the cells
balancing is continued. Please
change the battery if the cells
balancing takes too long
5
Any of the LEDs on the
operation panel are
solid red
Battery over-current, over-
voltage, under-voltage, or system
breakdown
Change the battery. Please
contact a DJI authorized
dealer if the problem
continues
Specications
Compatible Battery Models MG-12000*, MG-12000S*, MG-12000P
Input Rated Voltage/Frequency** 100 - 264 V / 50 - 60 Hz
Input Voltage Range/Frequency 90 - 240 V / 50 - 60 Hz
Charging Port Voltage 36 - 50.4 V
Rated Current Fast Charge: 24 A
Slow Charge: 12 A
Output Capacity
2400 W (when two batteries are being charging
simultaneously and the voltage is 220 V)
1200 W (when only one battery is being charged)
Operation Temperature Range 32° to 113° F (0° to 45° C)
Dimensions 13.15 × 4.61 × 12.13 in (334 × 217 × 308 mm)
Weight 338 oz (10.5 kg)
*A power cable adapter is required when the battery charger is used to charge MG-12000 and MG-12000S
Flight Batteries. This power cable adapter is used to connect the battery’s XT90 Power Port, the Communication
Port, and the battery charger’s Battery Power Port. MG-12000 and MG-12000S Flight Batteries’ Charging and
Balancing Port can be directly connected to the battery charger’s Charging and Balancing Cable.
** The output capacity will be halved when the input voltage is 90~150 V.
The data was tested with air-cooling.

©2018 大疆创新 版权所有
9
CHS
免责声明
感谢您购买 MG 六通道智能充电器（以下简称“充电器”）。在使用充电器之前，请仔细阅读
本声明，一旦使用，即被视为对本声明全部内容的认可和接受。请严格遵守本说明使用该产品，
并务必重视注意事项。因用户不当使用（包括但不限于：使用非指定型号的充电器，为非指定
型号的电池充电，使产品短路、发热、进入异物，用手或金属触碰端子等）造成的任何损失，
深圳市大疆 TM 创新科技有限公司及其关联公司将不承担任何责任。
DJITM 是深圳市大疆创新科技有限公司及其关联公司的商标。本文出现的产品名称、品牌等，均
为其所属公司的商标或注册商标。本产品及手册为深圳市大疆创新科技有限公司版权所有。未
经许可，不得以任何形式复制翻印。
关于不同语言版本的免责声明可能存在的语义差异，中国以中文版为准，其他地区以英文版为准。
注意事项
1. 请勿在阳光直射、雨淋或潮湿的环境中使用本产品。
2. 本产品应远离热源、高压、水、可燃性气体、腐蚀剂等危险物品。务必于合适的环境温度使
用充电器（建议 0℃~ 45℃）。
3. 产品需放置在水平台面，不能倾斜歪倒，四周务必留有足够通风距离 ( 建议 >50cm)，保障
产品工作时通风良好。
4. 若遇火警，请正确使用干粉灭火器进行灭火，使用液体类灭火器可能会有触电危险。
5. 请勿在工作过程中拔出输入线。充电完成后，请及时拔出电池。
6. 请严格按照参数表当中的适配电池型号为电池进行充电。请勿使用充电器为其他型号电池充电。
7. 若金属端子附有异物，请使用干燥的毛巾进行擦拭。
8. 严禁在雷雨天气中使用产品。
9. 连接电池前，切勿摔打电池，切勿将电池正负极短路，切勿自己拆装电池，以免发生危险。
10. 废弃电池请勿继续使用，请安全妥善处理。
11. 使用充电器对电池进行充电前，请仔细阅读电池的相关安全说明及使用注意，并严格按照
里面的内容进行操作。

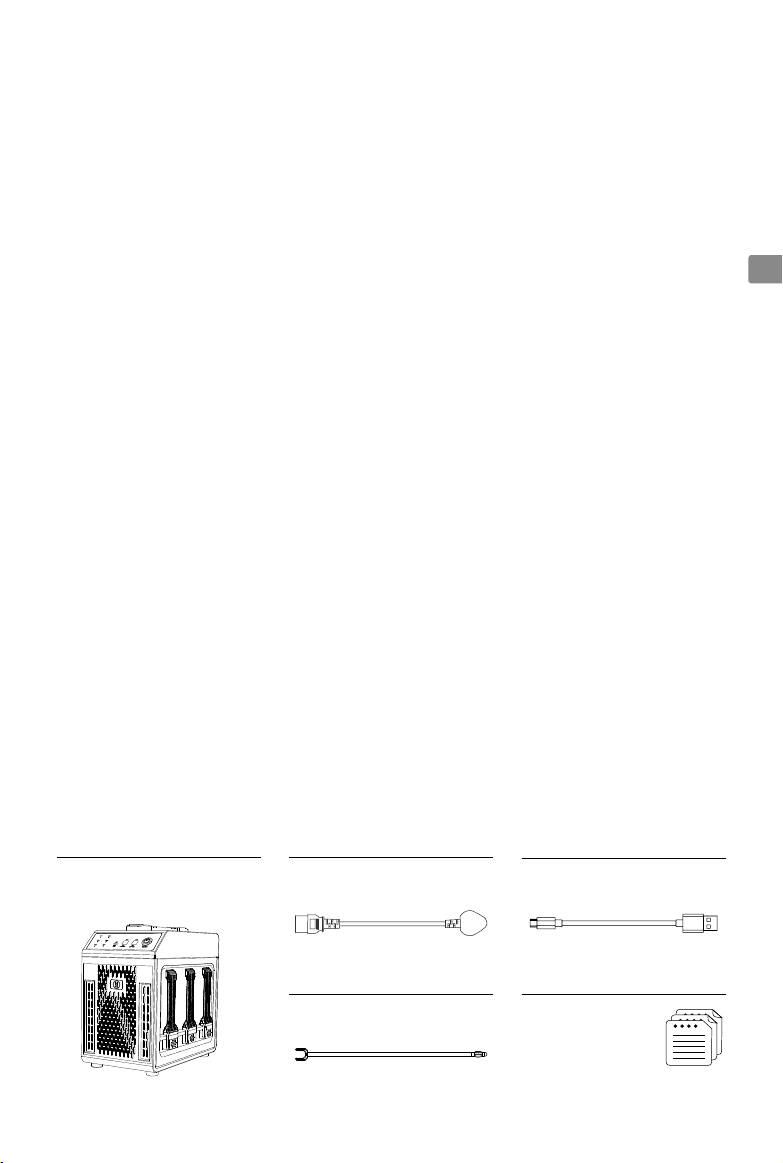

物品清单
MG 六通道智能充电器 ×1
接地线 ×1
AC 电源线 ×1Micro USB 连接线 ×1
售后服务卡 ×1
合格证 ×1
使用说明 ×1

10
©2018 大疆创新 版权所有
CHS
简 介
MG 六通道智能充电器是一款集充电器和充电管家为一体的二合一智能充电器，可连接 6块MG
飞行电池。充电时，充电器会智能将左右两边各一块电池进行组合，同步充电，可提高充电效率。
充电器最大输出功率高达 2400W，提供快充、慢充等两种模式供用户选择。此外，该充电器还
具有过流保护、过充保护、过温保护、断线保护、快速均衡及状态指示等功能。
部件名称
充电器
2
3
5
4
7
9
1. 提手
2. 控制面板
3. 散热孔
4. 充电平衡线固定口
5. 电池电源接口
6. 充电平衡线
7. 升级接口（Micro USB）
8. 交流电源接口
1
68
10
控制面板
1.电池充电状态 LED 灯
每个 LED 灯对应指示插入相同数字充电
接口的电池的充电状态。
2.警告
当出现充电异常时，警告标记将会亮起，
请立即停止充电。
9. 地线接口
10. 风扇
1 2
3
45
3.快充
点击选择对电池进行快充。
4.慢充
点击选择对电池进行慢充。
5.启动 / 停止
按下以打开或关闭充电器。

©2018 大疆创新 版权所有
11
CHS
使用充电器
使用前请确认通过接地线将充电器外壳接地，并严格按照说明使用。MG 六通道智能充电器最
多可连接 6块MG 飞行电池，请参照如下步骤使用本产品（本手册以 MG-12000P 飞行电池为
例进行说明）。
1. 将充电器连接至交流电源。
2. 连接电池。
a. 先打开电池充电平衡接口保护盖，然后将充电器上的充电平衡线插入电池的充电平衡接口。
b. 将电池电源线插入充电器上的电池电源接口。
3. 重复以上步骤插入其他电池，最多可同时连接 6块MG 飞行电池。
连接接地线，另一端接地

12
©2018 大疆创新 版权所有
CHS
4. 确认所有线已正确连接，按下控制面板的“启动 /停止”按钮，此时充电器控制面板 6个电
池充电状态 LED 灯红绿灯交替闪烁，然后 LED 灯按照数字顺序依次点亮，再同步熄灭。此时，
充电器完成自检，且已正常启动。如自检过程出现异常，请查阅常见故障说明章节，并根据
提示进行处理。
5. 充电器自检正常后，选择快充或慢充，选择完毕后充电器将按照所选工作模式进行工作，对
电池进行充电。
连接充电器前，请确保充电器的各个端口、输入线束无堵塞、破损、断线等明显缺陷。
充电前，请检查待充电池，确保各个端口及线束没有破损、断线等明显缺陷。
务必连接好电池后再启动充电器。
充电完成或不使用充电器时，请将充电器的充电平衡线固定至充电平衡线固定口，起
保护作用。
当电池温度低于 10℃时，为了保护电池，充电器快充模式电流将被限制，电池充电时
间延长，与慢充模式相同。电池温度过高（高于 45℃）或温度过低（低于 0℃）时，
充电器将会自动停止充电。
电池充电状态 LED 灯描述
充电过程中，当其中某块电池异常时（如断线、高温、低温、过压、过流），相应编号的 LED
灯将会提示。充电完成后，LED 灯将会呈绿灯常亮，此时请断开充电器和电池的连接。
LED 灯 具体闪烁规则 描述
LED1 至LED6 按顺序绿灯逐渐点亮 充电器正在自检。
LED 灯红灯慢闪 相应编号的电池断线。
LED 灯黄灯慢闪 相应编号的电池正在充电。
—— LED 灯绿灯常亮 相应编号的电池已完成充电。
LED 灯红灯快闪 相应编号电池温度过高或过低。
LED 灯绿灯慢闪 相应编号电池充电完成，电压均衡中。
固件升级
若充电器需要更新，DJI 官网将发布固件升级程序，请留意产品下载页面并根据以下步骤进行固
件升级。
1. 前往 DJI 官网下载最新升级软件 *（https://www.dji.com/cn/mg-1p/info#downloads）
* MG 六通道智能充电器升级软件需 Windows XP 及以上系统，暂不支持 Mac OS 系统。

©2018 大疆创新 版权所有
13
CHS
3. 打开升级软件，电脑上将会出现如下界面。点击“检测版本”检查当前充电器的版本信息，
若充电器信息栏显示的版本号低于升级文件栏版本号，则需对充电器进行升级。点击“升级”
开始对充电器升级。
2. 连接充电器至 PC，并使用 AC 电源线连接充电器至交流电源。然后按下“启动 /停止”按钮
打开充电器。
连接充电器前，请确保充电器的各个端口、输入线束无堵塞、破损、断线等明显缺陷。
充电器升级过程中，严禁接插电池。
在线升级过程中，请勿断开设备间的连接。
若系统无法检测到充电器，请检查各设备连接是否松动；若无，请重新拔插 Micro
USB 连接线再尝试升级。
升级过程中出现失败提示时，请点击“复位”对设备进行复位操作后再次升级。

14
©2018 大疆创新 版权所有
CHS
常见故障说明
常见充电器故障说明及处理方法请参阅下表：
序号 故障描述 存在问题 处理方法
1按充电器“启动 / 停止”
按钮无反应
AC 电源线接触不良、未插到位或无
输入电源
请尝试重新连接，并检
查是否输入电源
2充电器控制面板有
LED 灯呈红灯慢闪
电池端子未全部正确插入接口或电
池存在断线
请尝试重新连接全部电
池端子或检查电池引出
线有无破损或断开
3充电器控制面板有
LED 灯呈红灯快闪
高温警告：电池温度高于 50℃
或
低温警告：电池温度低于 0℃
将电池放置在合适的温
度下静置，待电池恢复
到适合充电的温度后再
尝试重新充电
4充电器控制面板有
LED 灯呈绿灯慢闪
非均衡完成：电池已经完成充电，但
电芯电压差较大
让电池继续完成均衡补
电，如长时间不能完成，
建议更换新电池
5充电器控制面板有
LED 灯呈红灯常亮 电池过流，过压，欠压及系统故障等
更换故障电池，若故障
仍然存在请及时联系 DJI
授权的经销商或 DJI
规格参数
适配电池型号 MG-12000*，MG-12000S*，MG-12000P
输入额定电压 /频率 ** 100-264 V / 50-60 Hz
输入电压范围 /频率 90-240 V / 50-60 Hz
充电端口电压 36-50.4 V
额定电流 快充：24 A
慢充：12 A
输出功率 2400 W （两块电池同时充电，且电压为 220 V 时）
1200 W （单个电池充电）
工作温度范围 0℃-45℃
尺寸 334 ×217 ×308 mm
净重 10.5 kg
* 当使用该充电器为 MG-12000 和 MG-12000S 飞行电池进行充电时，需额外购买电源转接线，连接充电
器的电池电源接口和电池的 XT90 接口及电池通信接口。MG-12000 和 MG-12000S 飞行电池的充电平
衡接口可直接连接至充电平衡线。
** 当输入电压为 90~150 V 时，输出功率将会减半。
以上数据为采用风冷散热时测得。

JP
©2018 DJI All Rights Reserved.
15
免責事項
MG 6- チャンネル インテリジェント バッテリー充電器（以下、「本製品」）をご購入いただきあり
がとうございます。本製品のご使用前に、この免責事項をよくお読みください。本製品を使用する
と、この免責事項をすべて読み、これに同意したものとみなされます。本製品をご使用の際は、マ
ニュアルの記載事項を厳守し、警告に注意してください。SZ DJI TECHNOLOGY CO., LTD. および
その関連会社は、本製品が不適切な方法で使用されたことにより、直接または間接的な原因で生じ
た物的損害または人的被害についていかなる責任も負いません。誤使用には、未承認充電器の使用、
未承認バッテリーの充電、短絡、過熱、本製品の改造、皮膚または金属が端子へ接触することが含
まれますが、これらに限定されません。
DJITM は、SZ DJI TECHNOLOGY CO., LTD.（略して「DJI」）およびその関連会社の商標です。本
書に記載されている製品、ブランドなどの名称は、その所有者である各社の商標または登録商標で
す。本製品および本マニュアルは、無断複製、無断転載禁止を原則とする DJI の著作物のため、DJI
から書面による事前承認または承諾を得ることなく何らかの形で本製品またはマニュアルのいかな
る部分も複製することは固く禁じられています。
この免責事項は複数の言語で提供されています。各言語版の内容に相違がある場合、中国で購入さ
れた製品については中国語版の内容が優先され、他の地域で購入された製品については英語版の内
容が優先されるものとします。
警告
1. 直射日光の当たる場所、雨の多い場所、湿気の多い場所で本製品を使用しないでください。
2. 本バッテリー充電器は、熱、圧力、水、可燃性ガス、腐食性物質などから離れた場所に保管して
ください。保管時は、0〜45℃の環境に保管してください。
3. 本バッテリー充電器は、平らで安定した面に置いてください。火災の危険を避けるために、換気
に十分な周囲のスペース（>50cm）で機器が適切に絶縁されていることを確認してください。
4. 火災の際は、必ず乾燥粉末消火器を使用してください。液体消化器の使用は、電気事故の可能性
があります。
5. 本バッテリー充電器を使用しているときは、電源および接続しているバッテリーのプラグを抜か
ないでください。充電が完了したら、バッテリーを取り外してください。
6. 本バッテリー充電器は、「仕様」セクションに挙げられているバッテリーにのみ使用できます。
本バッテリー充電器を他のバッテリーモデルに使用しないでください。
7. 金属端子の汚れが目立つ場合は、きれいな乾いた布で拭いてください。
8. 雷雨時は充電ハブを使用しないでください。
9. バッテリーを落下、改造、分解しないでください。バッテリーを接続する前に必ず短絡がないこ
とを確認してください。
10.劣化したバッテリーは使用せずに、適切に処分してください。
11.ご使用前に、バッテリーのユーザーガイド記載の安全に関する指示事項を確認してください。

JP
16
©2018 DJI All Rights Reserved.
はじめに
MG 6- チャンネル インテリジェント バッテリー充電器は、通常の充電器と充電ハブの機能を備えて
おり、最大 6個の MG フライトバッテリーを接続し、連続して充電することができます。使用中は、
2 個（両側から 1 個ずつ）のバッテリーを同時にスマートに充電できるので、充電効率が向上します。
本バッテリー充電器の最大出力は 2400W で、急速充電と低速充電の 2つの動作モードのいずれか
を選択することができます。さらに、本バッテリー充電器には、過電流保護、過充電保護、過熱保護、
切断保護、急速電圧バランス調整、ステータス表示などの機能もあります。

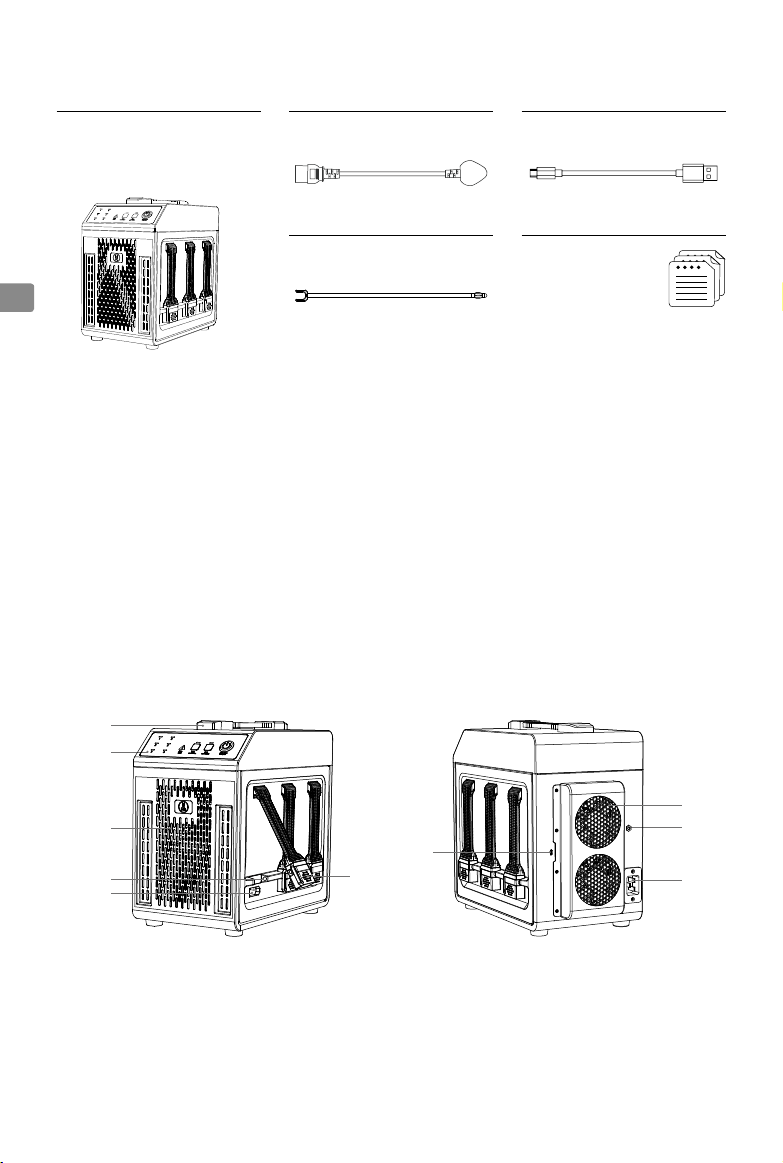

概要
バッテリー充電器
2
3
5
4
7
9
1
68
10
同梱物
MG 6- チャンネル インテリジェ
ント バッテリー充電器× 1
GND ケーブル× 1
AC 電源ケーブル× 1Micro USB ケーブル x 1
アフター
ービスカード× 1
商品情報カード× 1
ユーザーガイド× 1
1. ハンドル
2. 操作パネル
3. 通気口
4. 充電／バランスケーブル収納部
5. バッテリー電源ポート
6. 充電／バランスケーブル
7. 更新用ポート（Micro USB）
8. AC 電源ポート
9. GND ポート
10. ファン

JP
©2018 DJI All Rights Reserved.
17
バッテリー充電器の使用
GND ケーブルが GND ポートに接続され、もう一方の端がアースに接続されていることを確認して
ください。以下の指示を厳守し、バッテリー充電器を使用してください。MG 6- チャンネル インテ
リジェント バッテリー充電器には、最大 6個の MG バッテリーを接続することができます。下図で
はMG-12000P フライトバッテリーを使用しています。
1. バッテリー充電器を AC 電源に接続します。
2. 充電器にバッテリーを接続します。
a. バッテリーの充電／バランスポートカバーを押して開き、バッテリー充電器の充電／バラン
スケーブルをバッテリーの充電／バランスポートに接続します。
b. バッテリーの電源ケーブルを、バッテリー充電器のバッテリー電源ポートに接続します。
GND ケーブルをここに挿入し、
もう一方の端はアースに接続。
操作パネル
1 2
3
45
1. バッテリー充電ステータス LED
各LED は、対応する番号（1〜6）のバッ
テリー電源ポートに接続されているバッ
テリーの充電ステータスを示します。
2. 警告インジケーター
バッテリー充電器が異常を検知すると、
このインジケーターが点灯します。点灯
した場合は、速やかに充電を中止してく
ださい。
3. 急速充電ボタン
このボタンを押すと、急速充電モードに入
ります。
4. 低速充電ボタン
このボタンを押すと、低速充電モードに入
ります。
5. 開始／停止ボタン
このボタンで、バッテリー充電器のオン／
オフを切り替えます。

JP
18
©2018 DJI All Rights Reserved.
4. すべてのケーブルが正しく差し込まれていることを確認し、充電器の操作パネルの開始／停止ボタ
ンを押してください。充電ハブの操作パネルにある 6つの LED が、赤色と緑色が交互に点滅し
ます。LED は番号順に点灯し、その後消灯します。これは自己診断が終了し、本充電器が良好な
状態であることを示しています。自己診断中にエラーが発生した場合は、「充電時のエラー」を
確認してください。
5. 自己診断が完了し、エラーが何も検出されなかったら、急速充電か低速充電かを選択してくださ
い。バッテリー充電器が作動開始します。
• バッテリー充電器を使用する前に、ポートやケーブルに明らかな欠陥（つぶれ、破損、
断線など）がないことを確認してください。
• 充電前に、ケーブルに明らかな欠陥（破損、断線など）がなく、バッテリーが良好な状
態であることを確認してください。
• バッテリーを正しく接続してから、バッテリー充電器の電源を入れてください。
• 充電／バランスケーブルを使用しないときは、収納部に入れて保管してください。
• バッテリー温度 10℃未満で急速充電している時は、充電電流は制限され、充電時間が低
速充電モードと同じくらい長くかかる場合があります。バッテリー温度が 0〜45°C の
範囲外の場合、バッテリー充電器は作動を停止します。
3. 手順 2を繰り返して他のバッテリーを接続します。本バッテリー充電器には、MG フライトバッ
テリーを最大 6 個まで同時接続できます。

JP
©2018 DJI All Rights Reserved.
19
* MG 6- チャンネル インテリジェント バッテリー充電器の更新キットをインストールするには、Windows XP 以降
のWindow OS が必要です。
ステータス LED について
充電中、接続の切断、高温、低温、過電圧、過電流などのためにいずれかのバッテリーに異常が発
生すると、対応するバッテリー番号のステータス LED が点滅して注意を促します。充電が完了する
と、ステータス LED が緑色に点灯します。この表示になったら、バッテリー充電器からバッテリー
を取り外してください。
LED LED 点滅パターン 説明
バッテリー番号の番号順に LED はだん
だん緑色点灯していきます。 バッテリー充電器は自己診断中です。
ゆっくり赤色に点滅 対応する番号のバッテリーの接続が切断し
ています。
ゆっくり黄色に点滅 対応する番号のバッテリーを充電中です。
 緑色に点灯 対応する番号のバッテリーが完全に充電さ
れました。
すばやく赤色に点滅 対応する番号のバッテリーの温度が高すぎ
るか、あるいは低すぎます。
ゆっくり緑色に点滅
対応する番号のバッテリーは完全に充電さ
れていますが、セルバランスはまだ処理中
です。
ファームウェアの更新
DJI では、ファームウェアの更新が使用可能になった場合にリリースします。DJI 公式ウェブサイト
を参照し、以下の手順に従い、ファームウェアを更新してください。
1. 公式の DJI ウェブサイトから更新キット *をダウンロードしてください。
(https://www.dji.com/mg-1s/info#downloads)
2. 付属の Micro USB ケーブルを使用してバッテリー充電器を PC に接続し、バッテリー充電器を
AC 電源に接続します。その後、開始／停止ボタンを押してバッテリー充電器の電源を入れます。
