Dräger Alcotest 7000 med User manual

Dräger Alcotest®7000 med
gültig ab Softwareversion 1.0
Instructions for use
de · enUS

de Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
enUS Instructions for use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Dräger Alcot est®7000 med

11
2
A
B6
1
9
8
7
10
4
3
5
1 2 3
897
6
45
A
B

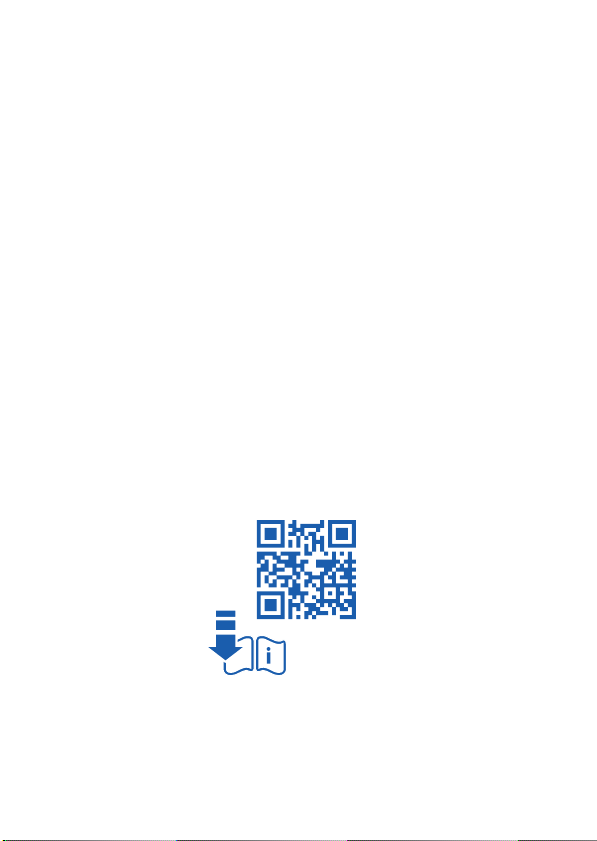

Download
www.draeger.com/ifu

Inhaltsverzeichnis | de
Dräger Alcotest®7000 med 5
Dräger Alco test®7000 med
Inhaltsverzeichnis
1Sicherheitsbezogene Informationen. . . . . . . . . . . . . . . 7
2Konventionen in diesem Dokument . . . . . . . . . . . . . . . 8
2.1 Bedeutung der Warnhinweise . . . . . . . . . . . . . . . . . . . . . 8
2.2 Typografische Konventionen . . . . . . . . . . . . . . . . . . . . . . 9
3Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.1 Produktübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.2 Verwendungszweck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3.3 Symbolerklärungen Label. . . . . . . . . . . . . . . . . . . . . . . . . 11
3.4 Symbolerklärungen Display . . . . . . . . . . . . . . . . . . . . . . . 12
4Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.1 Erstinbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.2 Menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.3 Voraussetzungen für den Gebrauch . . . . . . . . . . . . . . . . 14
4.4 Vorbereitungen für den Gebrauch . . . . . . . . . . . . . . . . . . 15
4.5 Atemprobe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.6 Funktionstest/Qualitätssicherung . . . . . . . . . . . . . . . . . . . 20
4.7 Gerät ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
4.8 Mundstück entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
4.9 Menüeinträge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
4.10 Messergebnisse ausdrucken . . . . . . . . . . . . . . . . . . . . . . 25
4.11 Daten exportieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
5Störungsbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
6Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
6.1 Akku laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
6.2 Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
7Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

de | Inhaltsverzeichnis
6 Dräger Alcotest®7000 med
8Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
9Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
10 Bestellliste. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
11 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
11.1 Glossar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Sicherheitsbezogene Informationen | de
Dräger Alcotest®7000 med 7
1 Sicherheitsbezogene Informationen
– Vor Gebrauch des Produkts diese Gebrauchsanweisung und die
der zugehörigen Produkte aufmerksam lesen.
– Gebrauchsanweisung genau beachten. Der Anwender muss die
Anweisungen vollständig verstehen und den Anweisungen genau
Folge leisten. Das Produkt darf nur entsprechend dem
Verwendungszweck verwendet werden.
– Gebrauchsanweisung nicht entsorgen. Aufbewahrung und
ordnungsgemäße Verwendung durch den Anwender sicherstellen.
– Nur geschultes und fachkundiges Personal darf dieses Produkt
verwenden.
– Fehlerhafte oder unvollständige Produkte nicht verwenden. Keine
Änderungen am Produkt vornehmen.
– Dräger bei Fehlern oder Ausfällen vom Produkt oder von
Produktteilen informieren.
– Lokale und nationale Richtlinien, die dieses Produkt betreffen,
befolgen.
– Nur geschultes und fachkundiges Personal darf das Produkt
überprüfen, reparieren und instand halten. Dräger empfiehlt, einen
Service-Vertrag mit Dräger abzuschließen und alle
Instandhaltungsarbeiten durch Dräger durchführen zu lassen.
– Für Instandhaltungsarbeiten nur Original-Dräger-Teile und -
Zubehör verwenden. Sonst könnte die korrekte Funktion des
Produkts beeinträchtigt werden.
– Nur die in diesem Dokument aufgeführten Zubehörteile
verwenden, da dies sonst eine erhöhte elektromagnetische
Störaussendung oder eine geminderte elektromagnetische
Störfestigkeit zur Folge haben kann.
– Tragbare HF-Kommunikationsgeräte (Funkgeräte), einschließlich
deren Zubehör, wie z. B. Antennenkabel und externe Antennen,
sollten nicht näher als 30 cm (12 inch) zu den vom Hersteller
bezeichneten Teilen und Leitungen des Geräts verwendet werden.

de | Konventionen in diesem Dokument
8 Dräger Alcotest®7000 med
Eine Nichtbeachtung kann zu einer Minderung der
Leistungsmerkmale der Geräts führen. Eine Ausnahme stellt hier
das Smartphone dar.
– Die Gebrauchsanweisung entspricht der DIN 60601-1-2,
Kapitel 5.2.1.1 f).
Diese Gebrauchsanweisung kann in weiteren Sprachen auf der
entsprechenden Produktseite (www.draeger.com/ifu) in elektronischer
Form herunter geladen oder kostenlos als gedrucktes Exemplar über
Dräger oder den Fachhandel bezogen werden.
Nur Ladegeräte, Versorgungseinheiten oder Akkus verwenden, die
Dräger für dieses Produkt zugelassen hat.
2 Konventionen in diesem Dokument
2.1 Bedeutung der Warnhinweise
Die folgenden Warnhinweise werden in diesem Dokument verwendet,
um den Anwender auf mögliche Gefahren hinzuweisen. Die
Bedeutungen der Warnhinweise sind wie folgt definiert:
Warnzei-
chen
Signalwort Klassifizierung des Warnhinwei-
ses
WARNUNG Hinweis auf eine potenzielle Gefah-
rensituation. Wenn diese nicht ver-
mieden wird, können Tod oder
schwere Verletzungen eintreten.
VORSICHT Hinweis auf eine potenzielle Gefah-
rensituation. Wenn diese nicht ver-
mieden wird, können Verletzungen
eintreten. Kann auch als Warnung
vor unsachgemäßem Gebrauch ver-
wendet werden.

Beschreibung | de
Dräger Alcotest®7000 med 9
2.2 Typografische Konventionen
3 Beschreibung
3.1 Produktübersicht
Siehe Ausklappseite Abbildung 1:
HINWEIS Hinweis auf eine potenzielle Gefah-
rensituation. Wenn diese nicht ver-
mieden wird, können Schädigungen
am Produkt oder der Umwelt eintre-
ten.
Text Texte, die fett sind, kennzeichnen Beschriftungen auf
dem Gerät und Bildschirmtexte.
►Dieses Dreieck kennzeichnet in Warnhinweisen die Mög-
lichkeiten zur Vermeidung der Gefährdung.
> Das Größer-als-Zeichen gibt einen Navigationspfad in
einem Menü an.
Dieses Symbol kennzeichnet Informationen, die die Ver-
wendung des Produkts erleichtern.
1 Atemalkohol-Testgerät
2 USB-C-Anschluss
3 Handgelenkschlaufe
4-Taste (Wert einstellen und Funktionstest durchführen)
5 Display
6 Mundstück
7 Helligkeitssensor
8 LEDs
9-Taste (Menü aufrufen; Wert einstellen)
Warnzei-
chen
Signalwort Klassifizierung des Warnhinwei-
ses

de | Beschreibung
10 Dräger Alcotest®7000 med
3.2 Verwendungszweck
Das Atemalkohol-Testgerät Dräger Alcotest®1) 7000 med dient der
schnellen Messung der Atemalkoholkonzentration im Atem eines
Menschen in Gesundheitseinrichtungen und sonstigen medizinischen
Einrichtungen.
Anwendergruppe
Das Atemalkohol-Testgerät Dräger Alcotest®wird von autorisierten
Testern verwendet, die bei Patienten Atemproben durchführen.
Autorisierte Tester sind Angestellte, die im medizinischen Bereich
tätig sind und Atemproben im Rahmen des medizinischen Gebrauchs
durchführen (z. B. Rettungsdienst, Ärzte, Krankenschwestern). Zu
den Anwendern zählen auch Servicetechniker von Dräger oder von
Dräger autorisierte Servicetechniker. Der Patient ist nicht der
Anwender des Produkts. Die Anwendung ist nicht für Kinder und
Jugendliche unter 5 Jahren oder 40 kg vorgesehen. Es gibt keine
weiteren Einschränkungen in Bezug auf Geschlecht, Alter, Bildung
oder andere soziodemografische Aspekte.
Klinischer Nutzen
Das Gerät ermöglicht eine schnelle Messung der
Atemalkoholkonzentration, so dass je nach Ergebnis weitere
medizinische Behandlungsentscheidungen getroffen werden können.
Indikation
Messung von Alkohol in der Atemluft eines Patienten im
medizinischen Bereich.
10 -Taste (Gerät ein-/ausschalten; Eingaben bestätigen)
11 Mundstückaufnahme
1) Alcotest®ist eine eingetragene Marke von Dräger.

Beschreibung | de
Dräger Alcotest®7000 med 11
Kontraindikation
Mundrestalkohol. Mundrestalkohol bedeutet, dass die durch Pusten
gemessene Atemalkoholkonzentration (AAK) noch nicht der
Blutalkoholkonzentration (BAK) entspricht. Der aufgenommene
Alkohol hat sich noch nicht vollständig im Blut verteilt. Der
Mundrestalkohol benötigt in der Regel 15 Minuten, um abzuklingen.
WARNUNG
Brandgefahr!
►Das Gerät nicht zusammen mit entzündlichen Gasen bzw.
Narkosemitteln verwenden!
3.3 Symbolerklärungen Label
Medizinprodukt
Bestellnummer
Seriennummer
Gebrauchsanweisung beachten
Entsorgungszeichen nach WEEE-Richtlinie
Herstellungsdatum
Hersteller
Obere und untere Temperaturbegrenzungen
Auf der Verpackung ist die Lagertemperatur
angegeben. Auf dem Gerät ist die Nutzungs-
temperatur angegeben.
data
matrix
code
UDI= Unique Device Identification (Eindeu-
tige Geräteidentifikation)
(1) Gerätenummer
(11) Herstellungsdatum
(17) Ablauftermin
(21) Seriennummer
(93) Sachnummer
Einmaliger Gebrauch
REF
-10°C
+55°C

de | Gebrauch
12 Dräger Alcotest®7000 med
3.4 Symbolerklärungen Display
4 Gebrauch
4.1 Erstinbetriebnahme
4.1.1 Handgelenkschlaufe anbringen
Um das Gerät am Handgelenk zu sichern, sollte die
Handgelenkschlaufe (3) benutzt werden (siehe Ausklappseite
Abbildung A).
1. Befestigungslasche der Handgelenkschlaufe durch die
Gehäusebohrung führen und Schlaufe bilden.
2. Oberen Teil der Handgelenkschlaufe durch die entstandene Öse
ziehen.
4.1.2 Akku laden
Folgende Informationen beachten: „Akku laden“, Seite 28.
Das gesamte Mundstück ist ein Anwendungs-
teil nach Type BF.
IP 54 IP=International Protection (Schutzart)
(5) Geschützt gegen Staub in schädigender
Menge, vollständiger Schutz gegen Berüh-
rung
(4) Geschützt vor allseitigem Spritzwasser
CE-Kennzeichen für die Benannte Stelle
Gerät mit Mundstück
Bluetooth®
GPS
Batterie
Drucker
0483

Gebrauch | de
Dräger Alcotest®7000 med 13
4.1.3 Gerät einschalten / Einrichtungsassistent
Die Helligkeit des Displays passt sich den
Umgebungsbedingungen an.
Wenn der Helligkeitssensor (7) (siehe Ausklappseite Abbildung A)
abgeklebt wird, reduziert das Gerät die Helligkeit des Displays und es
ist in heller Umgebung schlecht ablesbar.
Keinen Aufkleber oder ähnliches über den Helligkeitssensor kleben!
●-Taste ca. 1 Sekunde lang drücken, um das Gerät
einzuschalten.
Der Einrichtungsassistent öffnet sich.
Bei vorkonfigurierten Geräten entfällt dieser Schritt.
Mit dem Einrichtungsassistenten werden folgende Einstellungen
vorgenommen:
●Sprache
●Datumsformat
●Datum
●Uhrzeitformat
●Uhrzeit
●Messeinheit
Alle Einstellungen können nachträglich über das Menü geändert
werden.
4.2 Menü
Um das Menü aufzurufen:
●-Taste drücken.
Um das Kontextmenü aufzurufen:
●-Taste drücken

de | Gebrauch
14 Dräger Alcotest®7000 med
Um im Menü zu navigieren oder Einstellungen vorzunehmen:
1. - oder -Taste drücken.
2. Ausgewählte Funktion/Eingabe mit -Taste bestätigen.
Um das Menü zu verlassen:
●Im Menü den Menüeintrag Zurück wählen.
4.3 Voraussetzungen für den Gebrauch
VORSICHT
Verschluckungsgefahr
Das Mundstück im Mund nicht verformen.
►Der Anwender beobachtet den Probanden während des
Gebrauchs.
Das Gerät wird werksseitig justiert ausgeliefert. Dräger empfiehlt,
das Gerät alle 12 Monate durch den DrägerService justieren zu
lassen.
●Die Umgebungsluft muss frei von Alkohol- und
Lösungsmitteldämpfen (Desinfektionsmittel) sein.
●Seit der letzten Alkoholaufnahme des Probanden müssen
mindestens 15 Minuten vergangen sein.
●Die Wartezeit kann nicht durch Ausspülen des Munds mit Wasser
oder nicht-alkoholischen Getränken verkürzt werden.
●Restalkohol im Mund oder aromatische Getränke (z. B.
Fruchtsaft), alkoholische Mundsprays, medizinische Säfte und
Tropfen können das Messergebnis verfälschen. Auch in diesen
Fällen eine Wartezeit von mindestens 15 Minuten einhalten.
●Aufstoßen und Erbrechen können das Messergebnis verfälschen.
●Das Gerät erfasst Ausatemproben mit einem Volumen größer als
0,3 L. Die Testperson muss mindestens dieses Volumen abgeben
können. Wenn das Volumen der Ausatemprobe über 0,3 und unter
1,2 L liegt, erscheint zusätzlich zum Messergebnis die Meldung
“Niedriges Volumen“ auf der Anzeige.

Gebrauch | de
Dräger Alcotest®7000 med 15
Erst oberhalb von 1,2 L Atemvolumen entspricht das angezeigte
Atemalkohol-Ergebnis auch der Blutalkoholkonzentration. Alle
Atemalkoholtests mit dem Zusatz „Niedriges Volumen“ können ein
niedrigeres Ergebnis anzeigen als die tatsächliche
Blutalkoholkonzentration.
●Bei Notfallanwendungen oder anderen kritischen Messungen
immer ein funktionsfähiges Zweitgerät oder alternative
Maßnahmen bereithalten.
●Der Siegelaufkleber über dem Typenschild auf der Rückseite des
Geräts darf nicht beschädigt sein.
4.4 Vorbereitungen für den Gebrauch
1. Sicherstellen, dass der Akku geladen ist.
2. Gerät durch Drücken der -Taste einschalten.
Ein Airblank wird durchgeführt.
Airblank ist die Überprüfung, ob in der Umgebungsluft Alkohol
nachweisbar ist, was Testergebnisse verfälschen könnte.
3. Wenn kein Alkohol nachgewiesen wurde, warten bis die
Messbereitschaft angezeigt wird (siehe Ausklappseite Abbildung
B: 1).
4.4.1 Vor der Probenahme
●Der Proband muss regelmäßig und ruhig atmen.
●Der Proband sollte in der Lage sein, das für die Probenahme
erforderliche Mindestvolumen (>1,2 L) zu erbringen.
4.5 Atemprobe
Übersicht über die verschiedenen Messmodi:
Gerätezustand Auslösung Ergebnis
Automati-
sche Atem-
probe
mit Mundstück durchpusten bis
zum Atemende
Messwert

de | Gebrauch
16 Dräger Alcotest®7000 med
4.5.1 Automatische Atemprobe nehmen
Für jede Messung ein neues Mundstück verwenden.
Keine hohen Alkoholkonzentrationen auf den Sensor geben, z. B.
durch Spülen des Munds mit hochprozentigen Alkoholika kurz vor der
Messung. Hierdurch verringert sich die Lebensdauer des Sensors.
Beim Entnehmen des Mundstücks (siehe „Bestellliste“, Seite 32)
aus der Verpackung beachten, dass der Teil, an dem der Mund
angesetzt wird, in der Verpackung bleibt. Der Mundkontaktbereich
muss aus hygienischen Gründen geschützt bleiben.
Das Mundstück kann von beiden Seiten (rechts oder links) in die
Mundstückaufnahme eingesetzt werden.
1. Die Verpackung des Mundstücks an der vorgefertigten Perforation
öffnen und den Teil der Verpackung entfernen, der auf das Gerät
gesetzt wird. Den Mundkontaktbereich in der Verpackung aus
hygienischen Gründen geschützt lassen (siehe Ausklappseite
Abbildung A).
2. Das Mundstück nach oben schräg an die Gehäuseecke der
Mundstückaufnahme ansetzen, sodass die Andruckfläche
(geriffelten Markierung) nach oben zeigt (siehe Ausklappseite
Abbildung A, A).
3. Das Mundstück in der schrägen Position halten nach oben
schieben, bis der Abstandshalter unten am Mundstück die
Bewegung stoppt (siehe Ausklappseite Abbildung A, links).
Atemprobe
mit niedri-
gem Volumen
mit Mundstück permanent aktiv,
durchpusten bis
zum Atemende
Messwert
Hinweis: „niedri-
ges Volumen“
Passive
Atemprobe
ohne Mund-
stück -Taste drücken Alkohol oder
Kein Alkohol
Hinweis: „passiv“

Gebrauch | de
Dräger Alcotest®7000 med 17
4. Das Mundstück an der Andruckfläche in die Mundstückaufnahme
des Gerät drücken (siehe Ausklappseite Abbildung A, B).
Das Mundstück rastet hörbar ein.
5. Den Rest der Verpackung des Mundstücks entfernen.
Wenn das Gerät BEREIT anzeigt, kann eine Messung bzw.
Folgemessung durchgeführt werden.
6. Gleichmäßig und ohne Unterbrechung in das Mundstück pusten.
Ein Fortschrittskreis mit Fortschrittsangabe in Prozent wird
angezeigt (siehe Ausklappseite Abbildung B: 2).
4.5.1.1 Messergebnis ablesen
Das Gerät erfasst Ausatemproben mit einem Volumen größer als
0,3 L. Die Testperson muss mindestens dieses Volumen abgeben
können. Liegt das Volumen der Ausatemprobe über 0,3 und unter
1,2 L, erscheint zusätzlich zum Messergebnis die Meldung “Niedriges
Volumen“ auf der Anzeige. Erst oberhalb von 1,2 L Atemvolumen
entspricht das angezeigte Atemalkoholergebnis auch der
Blutalkoholkonzentration. Alle Atemalkoholtests mit dem Zusatz
„Niedriges Volumen“ können ein niedrigeres Ergebnis anzeigen als
die tatsächliche Blutalkoholkonzentration.
Die vorkonfigurierten Alkoholschwellenwerte bestimmen wann die
rote Indikation aufleuchtet.
Bei diesem Messmodus wird der Messwert als Zahlenwert mit Einheit
(z. B. mg/L, ‰) und der Testnummer angezeigt.
Folgende Ergebnisse sind möglich:
●Es wurde kein Alkohol nachgewiesen (siehe Ausklappseite
Abbildung B: 4). Zusätzlich leuchtet die grüne Indikation. -Taste
drücken, um mit der nächsten Messung fortzufahren.
oder

de | Gebrauch
18 Dräger Alcotest®7000 med
●Es wurde Alkohol nachgewiesen (siehe Ausklappseite Abbildung
B: 5). Zusätzlich leuchtet die rote Indikation. -Taste drücken, um
mit der nächsten Messung fortzufahren.
Nach der Erholzeit des Sensors (siehe „Technische Daten“, Seite 30)
wird die Messbereitschaft angezeigt.
4.5.2 Atemprobe mit niedrigem Volumen
Bei sehr kleinem abgegebenen Atemvolumen ist die analysierte
Atemluft eine Mischung aus Lungenluft und Luft aus den oberen
Atemwegen. Die gemessene Konzentration ist deshalb im Vergleich
zur Blutalkoholkonzentration geringer.
Der angezeigte Messwert muss nicht der tatsächlichen
Blutalkoholkonzentration entsprechen.
Dieser Messmodus ist permanent aktiv.
Das Gerät prüft bei einer Messung, ob das erforderliche
Mindestvolumen aufgebracht wird und zieht eine Atemprobe.
Wenn der Proband das erforderliche Mindestvolumen nicht
aufbringen kann, wird eine Probe mit niedrigem Volumen
durchgeführt. Das heißt, das Gerät kann ein Ergebnis anzeigen, auch
wenn der Proband nicht ausreichend gepustet hat.
1. Das Gerät wie für eine automatische Messung vorbereiten (siehe
„Automatische Atemprobe nehmen“, Seite 16).
2. -Taste kurz drücken.
4.5.2.1 Messergebnis ablesen
Bei diesem Messmodus wird der Messwert als Zahlenwert mit Einheit
angezeigt. Zusätzlich wird ein Hinweis angezeigt. Der Hinweis
Niedriges Volumen zeigt an, dass die Atemprobe in diesem
Messmodus genommen wurde.

Gebrauch | de
Dräger Alcotest®7000 med 19
Folgende Ergebnisse sind möglich:
●Es wurde kein Alkohol nachgewiesen (siehe Ausklappseite
Abbildung B: 6). Zusätzlich leuchtet die grüne Indikation. -Taste
drücken, um mit der nächsten Messung fortzufahren.
oder
●Es wurde Alkohol nachgewiesen (siehe Ausklappseite Abbildung
B: 7). Zusätzlich leuchtet die rote Indikation. -Taste drücken, um
mit der nächsten Messung fortzufahren.
4.5.3 Passive Atemprobe nehmen
Falsch-positive Ergebnisse
Alkoholreste, die z. B. von einer Desinfektion noch anhaften, können
das Ergebnis verfälschen.
Bei einer Messung ohne Mundstück kann es zusätzlich zu einer
Vermischung der Atemluft mit der Umgebungsluft kommen, wodurch
die Atemluft verdünnt wird und deshalb die gemessene Konzentration
kleiner als die Konzentration in der Atemluft wird.
Bei der passiven Atemprobe wird die Probenahme durch den
Bediener des Geräts manuell ausgelöst. Dadurch ist ein Einsatz auch
bei beschränkt kooperativen Probanden möglich, die nicht in der Lage
sind, auf Veranlassung in das Mundstück zu pusten oder eine
ausreichende Atemprobe abzugeben.
Um eine passive Atemprobe zu nehmen:
1. Messbereites Gerät ohne Mundstück in die zu analysierende Luft
halten.
2. Um die Messung auszulösen, -Taste kurz drücken und nicht
gedrückt halten.
3. Warten bis die Analyse abgeschlossen ist.

de | Gebrauch
20 Dräger Alcotest®7000 med
4.5.3.1 Messergebnis ablesen
Bei diesem Messmodus wird das Ergebnis als Text angezeigt.
Zusätzlich wird ein Hinweis angezeigt. Der Hinweis PASSIV zeigt an,
dass die Atemprobe in diesem Messmodus genommen wurde.
Folgende Ergebnisse sind möglich:
●Es wurde kein Alkohol nachgewiesen (siehe Ausklappseite
Abbildung B: 8). Die Anzeige KEIN ALK. erscheint. Zusätzlich
leuchtet die grüne Indikation. -Taste drücken, um mit der
nächsten Messung fortzufahren.
oder
●Es wurde Alkohol nachgewiesen (siehe Ausklappseite Abbildung
B: 9). Die Anzeige ALKOHOL erscheint. Zusätzlich leuchtet die
rote Indikation. -Taste drücken, um mit der nächsten Messung
fortzufahren.
4.6 Funktionstest/Qualitätssicherung
Der Funktionstest wird durch die automatische Prüfung der
Umgebungsluft nach jedem Gerätestart durchgeführt. Dräger
empfiehlt zur Qualitätssicherung zusätzlich einmal wöchentlich einen
Funktionstest mit Ethanol durchzuführen. Die Qualitätsprüfung ist
gemäß §9 MPBetreibV durchführbar.
Einen Funktionstest wie folgt durchführen:
1. Eine Flasche mit einer Lösung mit einem Gehalt von ca. 1 g
Ethanol pro 1 Liter Wasser oder eine ca. 1%ige Ethanol-
Spüllösung bereitstellen (siehe „Bestellliste“, Seite 32).
2. Das Mundstück vom Gerät entfernen.
3. Das Kontextmenü mit der -Taste aufrufen.
4. Den Funktionstest mit der - bzw. -Taste auswählen und mit
der -Taste bestätigen.
