Elko iNels RFJA-32B-SL User manual

02-152/2021 Rev.0
RFJA-32B-SL
Switch unit for shutters
EN
Made in Czech Republic
1/4
Characteristics /
• The switching unit for blinds has 2 output channels used to control garage doors, gates, blinds,
awnings, etc.
• It can be combined with Control or System units iNELS RF Control.
• The BOX design lets you mount it right in an installation box, a ceiling or motor drive cover.
• RFJA-32B/230V (120V): connection of switched load 2x 8 A (2x 2 000 W), with the ability to con-
nect existing buttons.
• Short presses of the controller enable tilting of lamellas, and a long press enables you to draw the
blinds up or down to the end position.
• Each of the units may be controlled by up to 25 channels (1 channel represents one assigned
controller).
• The programming button on the unit is also used for manual control of the output.
• For components it is possible to set the repeater function via the RFAF / USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO2that support this feature.
• Communication frequency with bidirectional protocol iNELS RF Control2(RFIO2).
• Newly produced drivers work in the RFIO2data protocol mode. These driv-
ers are loaded in the actuators in a different way than before. Among other
things, it eliminates the risk of inadvertently loading another randomly occur-
ring controller within range.
• Drivers can still be switched to so-called compatibility mode, and loaded
in a simpler (older way)
• The mode in which the controller is located is indicated after inserting the
battery and after 5 seconds have passed, at which the LED is lit by subsequent
different intervals of flashing of the LED.
RFIO2mode
= Double flash (flash, flash, gap, flash, flash)
Compatibility mode
= Flash fast (flash, flash, flash, flash, flash)
• If you do not want to change the function of the controller, you must not press any buttons during
this time.

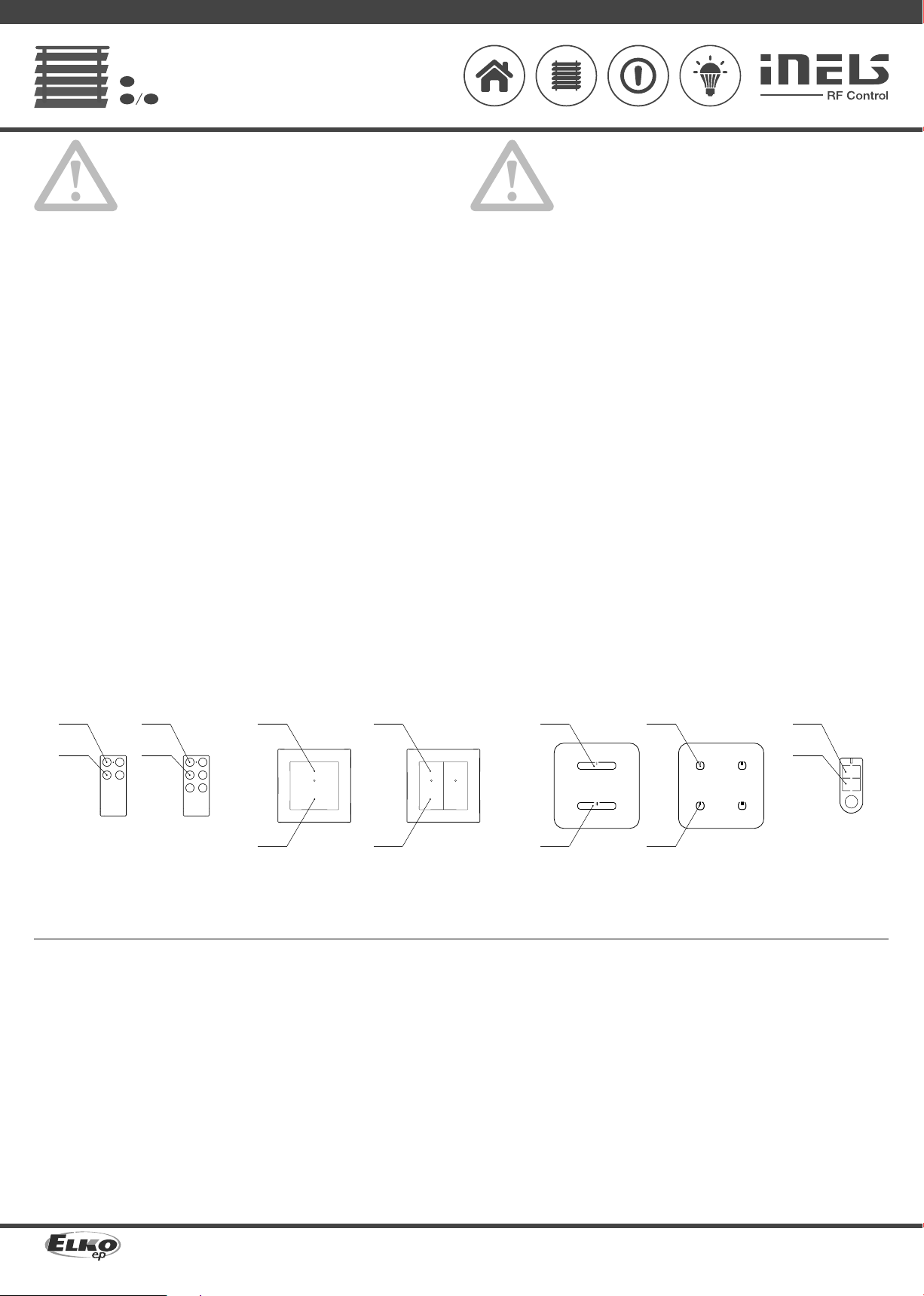

• If we need to change the operating mode of the controller, after inserting the battery, when the
LED is permanently lit, we press at the same time:
• button 1 and 3 on RF KEY-40/60
• button 1 and 2 on RFWB-20/40
• button 1 and 2 on RFGB-20/40
• button 1 and 2 on RF KEY
you hold the buttons until the LED starts to signal the changed mode (double flash or fast flash).
After that, the buttons must be released. The selected mode of the function is stored in memory
and after replacing the battery, the controller continues to operate in the same mode.
NOTE: after each removal of the battery, we press one of the buttons several times to discharge the
device and reinsert the battery
UPDATE THE CONTROLLER ACTUATORS IN RFIO2MODE
If the controller is used in RFIO2mode, then to update the controller actuators, it is necessary to
switch not only the actuator to the update mode (according to the instructions for the actuator),
but also the controller in the following way: You remove the battery from the controller, press some
of the buttons several times to discharge the device, and reinsert the battery. At the moment when
the LED lights up, you press the 1 button and hold it down until the controller starts signaling the
updating mode with a short flashing of the LED. Then you release the button and the controller
now works in RFIO2update mode. To end the update mode, you remove the battery, press one of
the buttons several times, and then reinsert the battery. Now you do not press any button and the
controller starts again in RFIO2operating mode.
!
!
11 111 11
22 22
33 2
RU
Элемент управления жалюзи
UA
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: [email protected]om.ua | Тел.: [phone]
Характеристики
• Элемент управления жалюзи имеет 2 входных канала для управления гаражными воротами,
въездными воротами, жалюзи, маркизами...
• Можно комбинировать с Управляющими или Системными элементами iNELS RF Control.
• Исполнение BOX для монтажа в монтажную коробку, в потолок или в корпус привода.
• Подключение коммутируемой нагрузки 2x 8A (2x 2000 W).
• Краткое нажатие кнопки наклоняет ламели, долгое нажатие поднимает / опускает жалюзи
в крайние положения.
• Каждый элемент управляется до 25 каналами (1 канал соответствует 1-му добавленному
передатчику).
• Программная кнопка на элементе служит также для ручного управления выходом.
• В элементах можно настроить функцию репитера (повторителя сигнала) с помощью
сервисного устройства RFAF/USB.
• Дистанция до 100 м (на открытом пространстве), в случае недостаточного сигнала, можно
использовать повторитель сигнала RFRP-20 или элементы с протоколом RFIO2, которые
поддерживают данную функцию.
• Рабочая частота сигнала с двусторонним протоколом iNELS RF Control2(RFIO2).
• Недавно произведенные контроллеры работают в режиме протокола
данных RFIO2. Эти управляющие элементы обучаются исполнительным
элементам способом, отличающимся от того, который использовался
раньше. Это, среди прочего, устранило риск случайного обучения другого
постороннего контроллера в пределах досягаемости.
• Контроллеры по-прежнему можно переключать в так называемый
режим совместимости и обучать более простым (старым) способом.
• Режим, в котором находится контроллер, отображается после
установки батареи: через 5 секунд, в течение которых светодиод горит
непрерывно, он начинает мигать с разной периодичностью.
Режим RFIO2
= Двойное мигание (вспышка, вспышка, пробел, вспышка, вспышка)
Режим совместимости
= Быстрое мигание (вспышка, вспышка, вспышка, вспышка, вспышка)
• Если вы не хотите изменять функции контроллера то, в течение этого времени, не нажимайте
никакие кнопки
• Если необходимо изменить рабочий режим контроллера, после установки батарейки, пока
светодиод горит непрерывно, нажмите одновременно:
• кнопки 1 и 3 на RF KEY-40/60
• кнопки 1 и 2 на RFWB-20/40
• кнопки 1 и 2 на RFGB-20/40
• кнопки 1 и 2 на RF KEY
удерживайте кнопки до тех пор, пока светодиод не начнет сигнализировать об измененном
режиме (двойное мигание или быстрое мигание). Затем кнопки необходимо отпустить.
Выбранный режим работы сохраняется в памяти и после замены батарейки контроллер
продолжает работать в том же режиме
ПРИМЕЧАНИЕ: после каждого извлечения батарейки нажмите несколько раз одну из кнопок,
чтобы разрядить устройство, после чего вставьте батарейку обратно.
ОБУЧЕНИЕ КОНТРОЛЛЕРОВ ИСПОЛНИТЕЛЬНЫМ ЭЛЕМЕНТАМ В РЕЖИМЕ RFIO2.
Если контроллер используется в режиме RFIO2, то для обучения контроллеров исполнительным
элементам необходимо переключать не только исполнительный элемент (согласно
приложенной к нему инструкции), но и контроллер следующим образом: извлеките батарейку
из контроллера, несколько раз нажмите одну из кнопок, чтобы разрядить устройство и вставьте
батарейку обратно. В момент, когда загорится светодиод, нажмите кнопку 1 и удерживайте ее
нажатой до тех пор, пока контроллер не начнет сигнализировать о режиме обучения кратким
миганием светодиода. Затем отпустите кнопку, теперь контроллер работает в режиме обучения
RFIO2. Чтобы выйти из режима обучения, извлеките батарейку, несколько раз нажмите одну
из кнопок и затем вставьте батарейку обратно. После этого не нажимайте никакие кнопки и
контроллер снова перейдет в рабочий режим RFIO2.

02-152/2021 Rev.0
RFJA-32B-SL
Switch unit for shutters
EN
Made in Czech Republic






Radio frequency signal penetration through various construction materials /
60 - 90 % 80 - 95 % 20 - 60 % 0 - 10 % 80- 90 %
brick walls wooden structures
with plaster boards
reinforced
concrete metal partitions common glass
For more information, see “Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures
Indication, manual control /
• LED STATUS - indication of the device status.
• Manual control is performed by pressing the PROG button.
• Programming is performed by pressing the PROG button for more than 1s.
• Terminal block for connection of buttons. S - direction button up S - button down.
In the programming and operating mode, the LED on the component lights up at the
same time each time the button is pressed - this indicates the incoming command.
2/4
RFRP-20N
Connection /
L
NSS
L
N
PE
M
20-16 AWG
0.2-1.5 mm2
max.8mm
1
2
35
46
1. LED/ button PROG
2. Addresses for individual relays (channels)
3.Terminal block -connection for external button
4.Terminal block -connecting the neutral conductor
5. Terminal block -load connection
6. Terminal block for connecting the phase conductor
Assembly /
mounting into a non-
conducting drive housing
flush mounting ceiling mounted
RU
Элемент управления жалюзи
UA
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: [email protected]om.ua | Тел.: [phone]
Прохождение радиочастотного сигнала через материалы
кирпичные
стены
деревянные
конструкции,
гипсокартон
железобетон металлические
перегородки
обычное
стекло
Индикация, ручное управление
• LED STATUS - индикация состояния устройства.
• Ручное управление: нажатием кнопки PROG.
• Программирование: нажатием кнопки PROG > 1 сек.
• Клеммы для подключения кнопок. S - кнопка вверх, S - кнопка вниз.
В режиме программирования и удаления светодиод на устройстве загорается
одновременно с каждым нажатием, что указывает на прием команды.
Более подробная информация находится в “Installation manual iNELS RF Control”:
http://www.elkoep.com/catalogs-and-brochures
Подключение
Монтаж
установка в изолированный
корпус привода жалюзи
установка в монтажную
коробку
установка в потолок
1. LED/ кнопка PROG
2. адрес для отдельных реле (каналов)
3.Клеммная плата -для подключения внешней кнопки.
4.Клеммная колодка для подключения нулевого провода
5. Клеммная колодка для подключения нагрузки
6. Клеммная колодка для подключения фазного провода

02-152/2021 Rev.0
RFJA-32B-SL
Switch unit for shutters
EN
Made in Czech Republic
6

=1s ... 4min.

+ 2s
7
PROG < 1s
1 x
3/4
Press of the button on wireless switch with assigned function for shutters up
will roll the shutters up. Release the press of this button 2 seconds after the
shutter is stopped by upper final switch. Duration of rolling up and down is
than saved into memory of reciever.
Press of programming button
on reciever RFJA shoter then
1 second will finish program-
ming mode (LED switches
off).
PROG > 5s
1 x PROG > 8s
1 x
Delete actuator /
Deleting one position of the transmitter /
By pressing the programming button on the actuator for 5 sec-
onds, deletion of one transmitter activates. LED flashs 4x in each
1s interval.
Pressing the required button on the transmitter deletes it from
the actuator's memory.
The LED goes out and the actuator returns to operating mode.
Deleting the entire memory /
By pressing the programming button on the actuator for 8 sec-
onds, deletion occurs of the actuator's entire memory. LED
flashs 4x in each 1s interval.
The actuator goes into the programming mode, the LED flashes
in 0.5s intervals (max. 4 min.).
You can return to the operating mode by pressing the Prog but-
ton for less than 1s.
1
PROG < 1s
X x
2
PROG > 1s
1 x
5

=1s ... 4min. + 2s
4
PROG > 5s
1 x
3

1 x

<3 s

Functions and programming with RF transmitters /
Function description /
Shooting fins, short travel. Blinds starts / descend to the end position.
Programming /
Repeatedly press of program-
ming button on actuator RFJA
for no longer then 1 second
will roll up shutters into final
upper position.
Press of programming button
on actuator RFJA for 1 second
will activate actuator RFJA into
programming mode. LED is
flashing in 1s interval.
Select and press one button
on wireless switch, to this but-
ton will be assigned Function
1. Second control position
“down”, will be assigned auto-
matically (on the same half of
wireless switch).
Press of programming button
longer then 5 seconds, will
activate actuator into timing
mode. LED flashs 2x in each
1s interval.
Press of the button on wireless switch with assigned function for shutters
down will roll the shutters down. Release the press of this button 2 seconds
after the shutter is stopped by lower final switch.

>3 s







RU
Элемент управления жалюзи
UA
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: [email protected] | Тел.: [phone]
Нажатие выбранной кнопки на RF выключателе, предназначенной для под-
нятия роллет, включит привод роллеты. Отпустите кнопку через 2 секунды
после остановки роллеты на концевом выключателе. Элемент сохранит
время подъема роллеты в памяти.
Завершите программиро-
вание нажатием кнопки Prog
(< 1 сек) на элементе RFJA
(LED погаснет).
Удаление элементов
Удаление одной позиции
Нажатие программной кнопки на элементе RFJA (> 5 сек)
активирует удаление одного элемента управления. Сигналь-
ная ЛЕД мелкнет 4 зара в секундном интервале.
Нажатие кнопки на элементе управления удалит его из па-
мяти.
LED погаснет и элемент вернется в рабочий режим.
Очистка всей памяти
Нажатие кнопки Prog на элементе RFJA (> 8 сек) очистит всю
память элемента. Сигнальная ЛЕД мелкнет 4 зара в секунд-
ном интервале.
Элемент перейдет в программирующий режим. LED мигает с
интервалом 0.5 сек (макс. 4 мин.).
Нажатием кнопки Prog (< 1 сек) вернитесь в рабочий режим.
Функции и программирование RF выключателя
Описание функции
Наклон ламелей, короткий ход. Жалюзи поднимутся / опустятся до конечного положе-
ния.
Программирование
Повторное нажатие кнопки
Prog (< 1 сек.) на элементе
RFJA переведет роллету в
крайнее верхнее положе-
ние.
Нажатием кнопки Prog на
элементе RFJA (> 1 сек.) пе-
реведите элемент в режим
программирования. LED
мигает с интервалом в 1 сек.
Нажатие выбранной кнопки
на RF выключателе добавит
функцию. Второе положение
“вниз” добавится автомати-
чески (в той же половине RF
выключателя).
Нажатие кнопки Prog
(> 5 сек.) переведет элемент
во временной режим. LED
мигнет 2раза в секундных
интервалах.
Нажатие выбранной кнопки на RF выключателе, предназначенной для опу-
скания роллет, включит привод роллеты. Отпустите кнопку через 2 секун-
ды после остановки роллеты на концевом выключателе.

02-152/2021 Rev.0
RFJA-32B-SL
Switch unit for shutters
EN
Made in Czech Republic
4/4
Technical parameters /
Attention:
When you instal iNELS RF Control system, you have to keep minimal distance 1 cm between each units.
Between the individual commands must be an interval of at least 1s.
Supplyvoltage:
Supplyvoltagefrequency:
Apparent power:
Dissipated power:
Supplyvoltagetolerance:
Output
Contacs:
Rated current:
Switching power:
Peak current:
Switching voltage:
Mechanical service life:
Electrical service life(AC1):
Control
Wirelessly:
Communication protocol:
Frequency:
Function repeater:
Manual control:
External button:
Range:
Other data
Operating temperature:
Operating position:
Mounting:
Protection:
Overvoltagecategory:
Contamination degree:
Cross-section of connecting wires:
Dimension:
Weight:
Related standards:
Warning
Instruction manual is designated for mounting and also for user of the device. It is always a part of its packing. Instal-
lation and connection can be carried out only by a person with adequate professional qualification upon under-
standing this instruction manual and functions of the device, and while observing all valid regulations. Trouble-free
function of the device also depends on transportation, storing and handling. In case you notice any sign of damage,
deformation, malfunction or missing part, do not install this device and return it to its seller. It is necessary to treat
this product and its parts as electronic waste after its lifetime is terminated. Before starting installation, make sure
that all wires, connected parts or terminals are de-energized. While mounting and servicing observe safety regula-
tions, norms, directives and professional, and export regulations for working with electrical devices. Do not touch
parts of the device that are energized – life threat. Due to transmissivity of RF signal, observe correct location of
RF components in a building where the installation is taking place. RF Control is designated only for mounting in
interiors. Devices are not designated for installation into exteriors and humid spaces. The must not be installed into
metal switchboards and into plastic switchboards with metal door – transmissivity of RF signal is then impossible.
RF Control is not recommended for pulleys etc. – radiofrequency signal can be shielded by an obstruction, inter-
fered, battery of the transceiver can get flat etc. and thus disable remote control.
RU
Элемент управления жалюзи
UA
www.elkoep.com / www.elkoep.ru / www.elkoep.ua
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: [email protected] | Support: [phone]
ООО ЭЛКО ЭП РУС | 4-я Тверская-Ямская 33/39 | 125047 Москва | Россия | эл. почта: [email protected] | Тел: [phone]
ТОВ ЕЛКО ЕП УКРАЇНА | вул. Сирецька 35 | 04073 Київ | Україна | эл. почта: [email protected] | Тел.: [phone]
Технические параметры
Напряжение питания:
Частота напряжения питания:
Мощность кажущаяся:
Потери мощности:
Допуск напряжения питания:
Выход
Количество контактов:
Номинальный ток:
Коммутируемая мощность:
Максимальный ток:
Коммутируем.напряжение:
Механическая прочность:
Электрическ.прочность (AC1):
Управление
Беспроводное:
Протокол связи:
Частота:
Funkce repeater:
Ручное управление:
Внешней кнопкой:
Дистанция на открыт.пр-ве (м):
Другие данные
Рабочая температура:
Рабочее положение:
Монтаж:
Степень защиты:
Категория перенапряжения:
Степень загрязнения:
Выводы (провод CY, сечение-мм2):
Размер (мм):
Вес (Гр):
Нормы соответствия:
Внимание:
Минимальное расстояние между элементами системы iNELS RF Control при их сопряжении
должно составлять не меньше 1 см.
Между отдельными командами должна быть пауза не менее 1 секунды.
Внимание
Инструкция по монтажу и подключению оборудования является неотъемлемой частью комплектации товара.
Монтаж и подсоединение к электросети должны осуществлять специалисты, имеющие соответствующую про-
фессиональную квалификацию, при условии соблюдения всех действующих предписаний и подробно озна-
комившись с настоящей инструкцией и принципом работы оборудования. Надежность работы оборудования
обеспечивается также соответствующей транспортировкой, складированием и обращением с ним. В случае об-
наружения любого визуального дефекта, деформации, отсутствия какой-либо части, а также нефункциональности,
оборудование подлежит рекламации у продавца. Запрещается его установка при вышеперечисленных дефектах.
С отработавшим свой срок службы оборудованием и отдельными его частями надлежит обращаться как с электри-
ческим ломом, который подлежит утилизации. Перед установкой необходимо убедиться, что все присоединяемые
проводники, клеммы, нагрузочные приборы обесточены. При установке и обслуживании необходимо соблюдать
все меры предосторожности, нормы, предписания и профессиональные положения о работе с электрооборудо-
ванием. В связи с риском для здоровья не прикасайтесь к находящимся под напряжением частям оборудования.
В зависимости от способности пропускать радиочастотные сигналы, правильно выбирайте место расположения
радиочастотных компонентов в здании, в котором будет устанавливаться оборудование. Радиочастотная система
предназначена для установки внутри помещений. Оборудование не предназначено для установки вне закрытых
помещений и помещениях с повышенной влажностью. Его также нельзя устанавливать в металлические распре-
делительные шкафы и пластиковые шкафы с металлическими дверками. В случае установки оборудования в выше-
указанных местах ограничивается радиус действия радиочастотного сигнала. Не используйте устройства вблизи
источника высокочастотных помех. Не рекомендуется применять радиочастотную систему для управления обору-
дованием, обеспечивающим функции жизнедеятельности или для управления оборудованием, имеющим степень
риска, как например, водяные насосы, электрообогреватели без термостата, лифты и т.п., так как радиочастотная
передача может быть экранирована препятствием, находится под воздействием помех. Аккумулятор передатчика
может быть разряжен, что делает дистанционное управление невозможным.
230VAC
50-60 Hz
7 VA / cos φ = 0.1
0.7 W
+10 %; -15 %
2x switching / коммут.(AgSnO2)
8A / AC1
2000 VA / AC1
10 A / <3 s
250 VAC1
1x107
1x105
each of the output up to 25 chanels(buttons) / до 25 каналов (кнопки)
RFIO2
866–922 MHz
yes / да
button / кнопка PROG (ON/OFF)
max.100 m
200 m
-15 ...+ 50 °C
any / произвольное
free at lead-in wires / произвольно на соед.проводах
IP30
III.
2
3x 0.2, 1x 1.5 mm2
43 x 44 x 22 mm
45g
EN 50491, EN 63044, EN 300 220, EN 301 489
