ensto ECO16TOUCH User manual

ECO16TOUCH
SWE
FIN
ENG
EST
FRA
HRV
RAK110
12.8.2021
Asennus- ja käyttöohje..................................................... 2
Installations- och bruksanvisning................................... 7
Installation and operating instructions......................... 12
Paigaldus- ja kasutusjuhend...........................................17
Instructions d’installation et de fonctionnement.........22
Upute za ugradnju i rukovanje....................................... 27
Montavimo ir naudojimo instrukcija..............................32
Instrukcja instalacji i obsługi........................................... 37
Инструкция по монтажу и эксплуатации.................. 42
Інструкції з монтажу та експлуатації........................... 49
IP21
LIT
POL
UKR
RUS

RAK110 / 12.8.2021
FIN ECO16TOUCH yhdistelmätermostaatti
Asennus- ja käyttöohje
ECO16TOUCH elektroninen yhdistelmätermostaatti asennetaan yksi- tai useampiosaiseen ko-
jerasiaan. Termostaatti sopii käytettäväksi yhdessä Elko sarjan lisävarusteiden kanssa.
1. Turvallisuusohjeita
Sähköalan ammattihenkilö
• Asennuksen saa suorittaa vain sähköalan ammattihenkilö, jolla on siihen riittävä pä-
tevyys.
• Lue tämä ohje huolellisesti ennen asennustyön aloittamista.
• Noudata tässä ohjeessa olevia ohjeita ja varmista, että asennus on kansallisten tur-
vallisuusmääräysten, asennustapojen ja rajoitusten mukainen.
• Tässä ohjeessa olevat tiedot eivät vapauta asentajaa tai käyttäjää vastuusta noudat-
taa kaikkia sovellettavia määräyksiä ja turvallisuustandardeja.
• Säilytä tämä ohje tulevaa asennusta ja huoltoa varten.
VAROITUS
Sähköiskun vaara! Palovaara!
• Katkaise virransyöttö ennen termostaatin ja siihen liittyvien komponenttien asennustyön
tai huoltotoimenpiteiden aloittamista.
• Älä kytke termostaattia verkkojännitteeseen ennen kuin asennustyö on valmis.
• Virheellinen asennus voi aiheuttaa henkilö- ja omaisuusvahinkoja.
• Älä käytä viallista termostaattia.
2. Sähkökytkentä
Katso kytkentäkaavio sivulla 55.
2 / 56
(1)
(2)
(3)
(4)
(5)
Termostaatin kokoonpano:
(1) Kojerasia
(2) Termostaatti
(3) Rasiaruuvit
(4) Kehys
(5) Kansi

RAK110 / 12.8.2021RAK110 / 12.8.2021
3. Ennen asennusta
3.1. Tarkista, että asennuksessa tarvittavat osat ja työkalut ovat saatavilla.
3.2. Tarkista, että lämmityskuorma ei ylitä termostaatin suurinta tehonkestoa.
3.3. Tarkista termostaatin ohjaaman lämmityskuorman piirivastus sekä eristysresistanssi.
Lisätietoja, katso lämmityskuorman ohje.
4. Asennus
4.1. Kun termostaattia käytetään lattialämmityksen ohjauksessa, asenna anturikaapeli kui-
vaan suojaputkeen lämmityskaapeleiden väliin. Huom! Varmista, että suojaputkessa ei ole vettä.
4.2. Liitä suojajohtimet (PE) erilliseen liittimeen.
4.3. Asenna termostaatti kojerasiaan käyttäen rasiaruuveja.
4.4. Varmista, että kannessa oleva virtakytkin ja termostaatissa oleva kytkimen vipu ovat
ala-asennossa (1).
4.5. Kiinnitä kansi termostaattiin. Kohdista ensin termostaatissa oleva lukitussalpa kannen
yläosan loveen (2) ja paina sen jälkeen kannen alaosa varovasti paikalleen (3).
4.6. Varmista, että kansi on kunnolla kiinni termostaatissa painamalla kantta varovasti ter-
mostaatin päälle (4).
4.7. Käynnistä termostaatti kytkemällä virtakytkin yläasentoon (5).
Huomio! Älä kohdista painetta kannen kulmiin tai itse näyttöruutuun.
5. Asennuksen purkaminen
5.1. Varmista, että virtakytkin on ala-asennossa (6). Termostaatti on kytketty pois päältä.
5.2. Paina kannen lukitussalpaa varovasti ruuvimeisselillä alaosasta (7) ja irrota kansi (8). Huo-
mio! Älä avaa termostaatin takaosassa olevaa neljää lukitussalpaa (9).
5.3. Irrota kehys.
5.4. Avaa kojerasian kiinnitysruuvit, 2 kpl.
3 / 56
1
2
3
4
4
5
6
7
8
9
ECO16TOUCH
16A / 230 VAC, 50Hz
Underoor heating thermostat
Ensto FinlandOy
P.O.Box77, 06101 Porvoo
Finland
LL N
Sensor
IP 21 T25
N

RAK110 / 12.8.2021
6. Toiminta
6.1. Termostaatti on kytketty päälle, kun virtakytkin ON/OFF on yläasennossa. Kun virtakytkin
on ala-asennossa, termostaatti on kytketty pois päältä.
6.2. Ensimmäinen päälle kytkeminen käynnistää automaattisesti ohjatun termostaatin käyt-
töönoton.
Alue: Valitse aikavyöhyke
Kieli: Valitse termostaatin käyttämä kieli
Päiväys: Aseta päivämäärä pp.kk.vvvv
Aika: Aseta kellonaika hh:mm
Lattian tyyppi: Valitse “Laatta” tai “Pehmeä lattia”
Vahvista valintasi napauttamalla tai hylkää napauttamalla
HUOM! Termostaatissa on herkkä kosketusnäyttö. Napauta kosketusnäyttöä sormenpäillä vain
kevyesti.

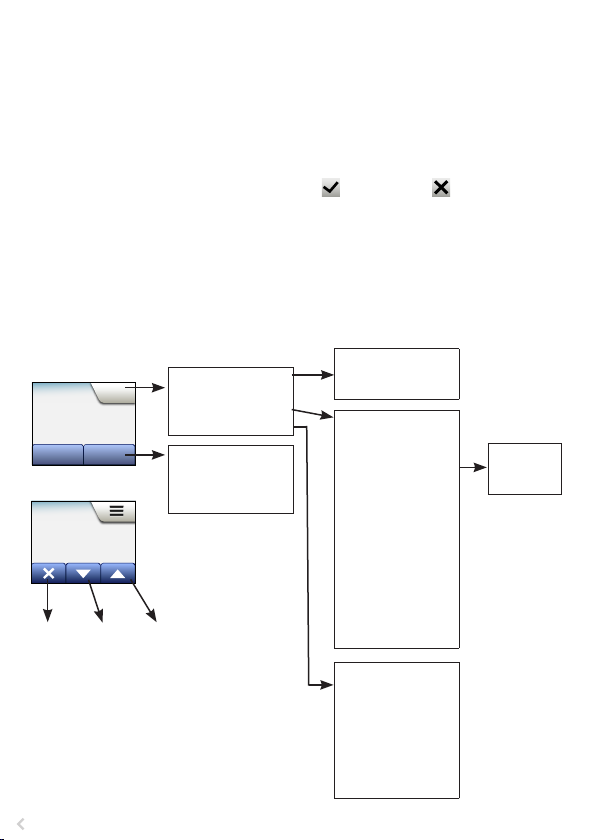

7. Valikoiden rakenne
1. Päävalikko
2. Manuaalinen
3. Pikavalinnat
4. Asetusvalikko
Manual
1
2 3
4
4 / 56
Valuutta
Hinta / kWh
Kuormitus
Viikkotyyppi
Erillinen aikataulu
Tapahtumia / päivä
Lapsilukko
Näytön kirkkaus
Näytönsäästäjä
Energiataksa
Ekotoiminto
Päiväys
Päivämäärän muoto
Aika
Kellonajan muoto
Kesäaika
Yksikkö
Kieli
Tiedot
Tuki
Mukautuva toiminto
Avoin ikkuna
Anturisovellus
Anturityyppi
Anturin kalibrointi
Lämp.-alue
Asetusten nollaus
EN50559
Lämmitysaikataulu
Energiankäyttö
Käyttäjäasetukset
Insinööriasetukset
Mukavuus
Tehostus
Jäätymisen esto
Loma
Peruuta Asetus
Katso yksityiskohtaisemmat käyttö-
ohjeet ECO16TOUCH tuotekortin alta,
www.ensto.com.
Asetus

RAK110 / 12.8.2021RAK110 / 12.8.2021
Taulukko. Saatavilla olevat toiminnot eri tila-asetuksissa
Tila /
Toiminta
Ajastettu
käyttö
Manu-
aalinen
Tehos-
tus
Muka-
vuus
Jäätymi-
sen esto Loma Eko
Avoin ikkuna
-tunnistus Kyllä Kyllä NA Kyllä NA NA NA
Lattian mu-
kavuustilan
kumoamisen
anturisovellus
Kyllä Kyllä NA Kyllä NA NA NA
Ekotoiminto Aloitus-
näkymä:
Eko-pai-
nike
NA NA NA NA NA NA
NA = Ei saatavilla
8. Vianetsintä
Jos lattia-anturi ei ole kytketty termostaattiin tai se on oikosulussa, lämmitys kytkeytyy pois
päältä. Tarkasta lattia-anturin resistanssi resistanssitaulukosta, joka näyttää lämpötilan ja lat-
tia-anturin resistanssin vastaavuudet.
Virhe-
koodi
Syy Korjaava toimenpide
E0 Sisäinen vika Vaihda termostaatti
E1 Sisäänrakennettu anturi (huone) on
viallinen tai oikosulussa
Vaihda termostaatti tai käytä vain
lattia-anturia
E2 Lattia-anturi ei ole kytketty, on viallinen
tai oikosulussa
Kytke anturi, jos se ei ole kytket-
tynä tai vaihda anturi
E3 Termostaatin ylikuumeneminen Tarkasta asennus
Ainoastaan riittävän pätevyyden omaava sähköasentaja saa vaihtaa termostaatin ja
tehdä huoltotöitä.
9. Takuu
Ensto ECO termostaattien takuuaika on 2 vuotta myyntipäivästä, kuitenkin enintään 3 vuotta
valmistuspäivästä. Takuuehdot, katso www.ensto.com.
10. Materialien kierrätys ja lajittelu
Älä hävitä sähkölaitteita, elektroniikkalaitteita ja niiden lisävarusteita talousjät-
teen mukana.
• Tuotteen pahvipakkaus soveltuu laitettavaksi sellaisenaan pahvinkeräykseen.
• Lämmitysjärjestelmän elinkaaren lopussa kaapelit, suojaputket ja elektronikkakompo-
nentit on hävitettävä asianmukaisesti paikallisia kierrätysohjeita noudattaen.
5 / 56

RAK110 / 12.8.2021
11. Tekniset tiedot
Käyttöjännite 230 V AC ±10%, 50/60 Hz
Nimellisvirta 16 A resistiivinen kuorma tai 1 A induktiivinen kuorma
Maksimi kuorma 3600 W
Kytkin 2-napainen, 16 A
Termostaatin säätöalue +5 ... +40 °C
Kellon toiminta 4- tai 6-tapahtuman ohjelmointi
Energian kulutus valmiustilassa 0,5 W
Akkuvarmistus 5 vuotta
Ympäristön lämpötila 0 ... +40 °C
Kuulapainetestin lämpötila (TB) 125 °C
Pienoisjännitteen (ELV) rajoitukset
huomioitu SELV 24 V
Likaantumisaste 2
Nimellissyöksyjännite 4 kV
Lähtösignaali PWM / PI
Ohjelmistoluokka A
Näyttö 220 x 176 pikseliä TFT - Värillinen, resistiivinen
kosketusnäyttö
Kytkennän johdinkoko 1.5 - 2.5 mm²
Lattia-anturi NTC, 47 kΩ/ 25°C, kaapeli 4 m (jatkettavissa 10m
MMJ2x1,5mm²)
Lattia-anturin resistanssiarvot Taulukko 1, sivulla 55 (anturi ei ole kytkettynä)
Kotelointiluokka IP21
6 / 56

RAK110 / 12.8.2021RAK110 / 12.8.2021
SWE ECO16TOUCH kombinationstermostat
Installations- och bruksanvisning
ECO16TOUCH är en elektronisk kombinationstermostat. Termostaten monteras i en enkel ap-
paratdosa eller som en del av större grupp apparatdosor. Termostaten lämpar sig för använd-
ning med Elko seriens tilläggsutrustningar.
1. Säkerhetsinstruktioner
Fackkunnig person
• Installationen får utföras endast av en elinstallatör med tillräcklig kompetens.
• Läs denna handbok noggrant innan du påbörjar installationsarbetet.
• Följ instruktionerna i denna handbok och se till att installationen uppfyller nationella
säkerhetsföreskrifter, installationsmetoder och begränsningar.
• Informationen i denna handbok frigör inte installatören eller användaren från ansvar
att följa all tillämplig lagstiftning och säkerhetsföreskrifter.
• Spara denna anvisning för framtida installation och underhåll.
VARNING
Fara för elektrisk stöt! Brandrisk!
• Koppla alltid från innan du utför installations- eller underhållsarbeten på termostaten
och samhörande komponenter.
• Slå inte på strömförsörjning innan installationen är klar.
• Felaktig installation kan leda till personskada eller materiella skador.
• Använd inte en defekt termostat.
2. Elanslutning
Se kopplingsschema på sidan 55.
7 / 56
(1)
(2)
(3)
(4)
(5)
Termostatens sammansättning:
(1) Apparatdosa
(2) Termostat
(3) Dosskruvar
(4) Ram
(5) Lock

RAK110 / 12.8.2021
3. Före installation
3.1. Kontrollera, att alla delar och verktyg som behövs under installationen nns till hands.
3.2. Kontrollera, att värmebelastningen inte överstiger termostatens maximala kapacitet.
3.3. Kontrollera isoleringsresistansen och kretsmotståndet för den belastning som termosta-
ten skall styra. Tilläggsuppgifter, se värmebelastningens instruktioner.
4. Montering
4.1. Om termostaten används för golvvärmeinstallationer, montera givarkabeln i ett torrt
skyddsrör mellan värmeslingorna. OBS! Se till att det inte nns vatten i skyddsröret.
4.2. Anslut jordledningarna (PE) till den separata anslutningen.
4.3. Montera termostaten i apparatdosan med dosskruvarna.
4.4. Kontrollera, att strömställaren på locket och vippan på termostaten är på nedåtläget (1).
4.5. Fäst locket på termostaten. Ställ först låsspärren på termostaten in i skåran på lockets
övre kant (2) och därefter tryck försiktigt lockets nedre kant på plats (3).
4.6. Kontrollera, att locket är ordentligt fast genom att försiktigt trycka locket på termostaten
(4).
4.7. Starta termostaten genom att slå på strömbrytaren till uppåtläget (5).
Notera! Tryck inte på hörnen av bildskärmslocket eller på själva skärmen.
5. Demontering
5.1. Kontrollera, att strömställaren är på nedåtläget (6). Termostaten är avstängd.
5.2. Tryck lockets nedre låsspärr (7) försiktigt med hjälp av en skruvmejsel och ta loss locket
(8). Notera! Öppna inte de fyra spärrarna på baksidan av termostaten (9).
5.3. Ta bort ramen.
5.4. Öppna apparatdosans fästningsskruvar, 2 st.
8 / 56
1
2
3
4
4
5
6
7
8
9
ECO16TOUCH
16A / 230 VAC, 50Hz
Underoor heating thermostat
Ensto FinlandOy
P.O.Box77, 06101 Porvoo
Finland
LL N
Sensor
IP 21 T25
N

RAK110 / 12.8.2021RAK110 / 12.8.2021
6. Funktion
6.1. Termostaten är påslagen, när strömställaren ON/OFF är i uppåtläget. När strömställaren
är i nedåtläget, är termostaten avstängd.
6.2. Första påslagning startar en automatisk driftsättning av termostaten.
Region: Välj tidszon
Språk: Välj språket som ska användas
Datum: Ställ in dd.mm.åååå
Tid: Ställ in klockslaget hh:mm
Golvtyp: Välj mellan “Kakel” eller “Mjukt golv”
Bekräfta ditt val med eller ta bort med
OBS! Termostaten har en känslig pekskärm. Tryck lätt på pekskärmen med ngertopparna.
7. Menystruktur
1. Huvudmeny
2. Manuell
3. Snabbval
4. Inställningar
9 / 56
Manual
1
2 3
4
Valuta
Pris / kWh
Last
Veckotyp
Händelseprogram
Händelser per dag
Barnspärr
Skärmbelysning
Skärmsparare
Energipris
Ekofunktion
Datum
Datumformat
Tid
Tidformat
Sommartid
Enhet
Språk
Information
Hjälp
Adaptiv funktion
Öppet fönster
Givarapplikation
Givartyp
Givarkalibrering
Temp.-skala
Fabriksåterst.
EN50559
Värmeplan
Energianvändn.
Användarinst.
Teknikerinst.
Komfort
Öka
Frysskydd
Semester
Ångra Värde
För mer detaljerade instruktioner se
användarhandboken under ECO16TOUCH
produktkort, www.ensto.com.
Värde

RAK110 / 12.8.2021
Tabell. Tillgängliga funktioner hos olika driftlägen
Driftläge /
Funktion
Planerad
drift
Manu-
ell Öka Kom- fort
Frys-
skydd
Se-
mester Eko
Avkänning av
öppet fönster Ja Ja NA Ja NA NA NA
Golvkomforten
förbikopplar
givaranvänd-
ningen
Ja Ja NA Ja NA NA NA
Ekofunktion Hemma-
skärmen:
Eko-knap-
pen
NA NA NA NA NA NA
NA = Ej tillgänglig
8. Felsökning
Om golvgivaren är frånkopplad eller kortsluten, stängs värmen av. Gemför golvgivarens resi-
stans med tabellen som visar motsvarigheter mellan temperaturen och golvgivarens resistans.
Felmed-
delande
Orsak Korrigerande åtgärder
E0 Internt fel Byt ut termostaten
E1 Den interna givaren (rum) är
defekt eller kortsluten
Byt ut termostaten eller använd endast
golvgivaren
E2 Golvgivaren är frånkopplad, är
defekt eller kortsluten
Anslut golvgivaren till termostaten, om
den är frånkopplad eller byt ut golvgivaren
E3 Överhettning av termostat Kontrollera installationen
Endast en elinstallatör med tillräcklig kompetens får byta ut termostaten och utföra
underhållsarbeten.
9. Garanti
Garantitiden för Ensto ECO termostat är 2 år räknad från inköpsdagen, dock inte längre än 3 år
från tillverkningsdagen. Garantivillkoren, se www.ensto.com.
10. Avfallshantering
Kassera inte elektriska och elektroniska enheter inklusive deras tillbehör med
hushållsavfallet.
• Produktens pappemballage är lämplig för återvinning.
• När värmesystemet är i slutet av livscykeln måste kablar, skyddsrör och elektroniska
komponenter kasseras enligt lokala riktlinjer för återvinning.
10 / 56

RAK110 / 12.8.2021RAK110 / 12.8.2021
11. Teknisk information
Märkspänning 230 V AC ±10%, 50/60 Hz
Märkström 16 A resistiv last eller 1 A induktiv last
Maximal belastning 3600 W
Koppling 2-polig, 16 A
Termostatens reglerområde +5 ... +40 °C
Klockans funktion 4- eller 6-händelsers programmering
Energiförbrukning i standby-läge 0,5 W
Batteri back-up 5 år
Omgivningstemperatur 0 ... +40 °C
Temperatur vid kultrycksprov (TB) 125 °C
Klenspänningens (ELV) begräns-
ningar iakttagna SELV 24 V
Föroreningsgrad 2
Stötspänning 4 kV
Avgångssignal PWM / PI
Programvara - klass A
Skärm 220 x 176 pixel TFT - Färgskärm med resistiv pek-
skärm
Anslutning 1.5 - 2.5 mm²
Golvgivare NTC, 47 kΩ/ 25°C, kabel 4 m (max. förlängning 10m
MMJ2x1,5mm²)
Golvgivarens resistansvärden Tabell 1, sidan 55 (givaren ej ansluten till termostaten)
Kapslingsklass IP21
11 / 56

RAK110 / 12.8.2021
ENG ECO16TOUCH combination thermostat
Installation and operating instructions
ECO16TOUCH electronic combination thermostat is mounted as the cover of a 1-component
mounting box or as a part of a multiple-component instrument panel. The thermostat is suita-
ble for use with Elko range of accessories.
1. Safety instructions
Electrically skilled person
• The installation must only be done by an electrician with the appropriate qualica-
tions.
• Read this manual carefully before starting the installation work.
• Follow the instructions in this manual, and make sure that the installation complies
with national safety regulations, installation methods and restrictions.
• The information provided in this manual in no way exempts the installer or user from
responsibility to follow all applicable safety regulations.
• Keep this manual for future installation and service.
WARNING
Danger of electric shock! Risk of re!
• Disconnect the power supply before carrying out any installation or maintenance work on
this thermostat and associated components.
• Do not switch on the power supply before the installation work is completed.
• Improper installation can cause personal injury and property damage.
• Do not operate a defect thermostat.
2. Connection
See the wiring diagram on page 55.
12 / 56
(1)
(2)
(3)
(4)
(5)
Assembling the thermostat:
(1) Mounting box
(2) Thermostat
(3) Screws
(4) Frame
(5) Cover

RAK110 / 12.8.2021RAK110 / 12.8.2021
3. Before installation
3.1. Check that all the parts and tools needed for the installation are available.
3.2. Make sure that the heating load is equivalent to the thermostat power rating.
3.3. Measure the insulation resistance and the circuit resistance of the heating load con-
trolled by the thermostat. For more information, please see the heating load instructions.
4. Installation
4.1. When the thermostat is used for underoor heating solutions, put the sensor cable in
a dry protective tube between heating cables. NOTE! Make sure that there is not water in the
protective tube.
4.2. Connect the earthing wires (PE) to the separate connector.
4.3. Install the thermostat in the mounting box with a screw on each side.
4.4. Make sure that the power button in the cover is in down position and also the switch pin
on the thermostat is in down position (1).
4.5. Install the frame and carefully press the cover with display onto the thermostat. Put the
upper part (2) rst and then press the lower part (3) to its place.
4.6. Conrm the placement by carefully pushing the cover onto the thermostat (4).
4.7. Start the thermostat by switching the power button on the thermostat to up position (5).
Note! Do not apply pressure to the corners of the display cover or to the display itself.
5. Uninstallation
5.1. Make sure the power switch is in down position, power o (6).
5.2. Press the cover latch carefully with screwdriver to open the cover plate from bottom (7)
and remove the cover (8). Note! Do not open the four latches on the backside of the thermostat
(9).
5.3. Uninstall the frame.
5.4. Open the 2 screws from the mounting box.
13 / 56
1
2
3
4
4
5
6
7
8
9
ECO16TOUCH
16A / 230 VAC, 50Hz
Underoor heating thermostat
Ensto FinlandOy
P.O.Box77, 06101 Porvoo
Finland
LL N
Sensor
IP 21 T25
N

RAK110 / 12.8.2021
6. Operation
6.1. The thermostat starts when the ON/OFF switch is in up position. In down position the
thermostat is o.
6.2. First connection will start an installer Wizard which will setup the device.
Region: Select time region
Language: Select language which the thermostat will use
Date: Set the current date dd.mm.yyyy
Time: Set the current time hh:mm
Floor type: Select “Tile oor” or “Wooden oor”
Conrm the settings with or discard with
NOTE! The thermostat is equipped with a sensitive touch screen. Tap the touch screen with n-
gertips lightly.
7. Menu Structure
1. Main display
2. Manual mode
3. Quick actions
4. Settings menu
14 / 56
Manual
1
2 3
4
Currency
Price / kWh
Load
Week Type
Event Schedule
Events per Day
Child Lock
Display Brightness
Screen saver
Energy Tari
Eco Function
Date
Date Format
Time
Time Format
Daylight saving time
Unit
Language
Information
Support
Adaptive function
Open Window
Sensor Application
Sensor Type
Sensor Calibration
Temp.Scale
Factory Reset.
EN50559
Heating Schedule
Energy Use
User Settings
Engineering setings
Comfort
Boost
Frost Protection
Holiday
Exit
For more detailed instructions, see the
user manual under the ECO16TOUCH
product card, www.ensto.com.
SetpointSetpoint

RAK110 / 12.8.2021RAK110 / 12.8.2021
Function / mode operational table
Mode /
Function
Scheduled
operation Manual Boost Com-
fort
Frost
Protec-
tion
Holi-
day ECO
Open window
detection Yes Yes NA Yes NA NA NA
Floor comfort
override Yes Yes NA Yes NA NA NA
Eco Function Home screen:
Eco button is
shown instead
of manual
button
NA NA NA NA NA NA
NA = Not available
8. Troubleshooting
If the oor sensor is disconnected or short-circuited, the heating will switch o. The sensor shall
be checked against the resistance table.
Error
code
Cause Corrective action
E0 Internal fault Replace the thermostat
E1 Built-in sensor (Room) is defec-
tive or short-circuited
Replace the thermostat or use the oor
sensor only
E2 Floor sensor is disconnected,
defective or short-circuited
Reconnect the sensor if disconnected, or
replace the sensor
E3 Internal overheating Inspect the installation
Only an electrician with the appropriate qualications may replace the thermostat and
carry out maintenance work.
9. Warranty
The warranty period for Ensto ECO thermostats is 2 years from the date of purchase but no
longer than 3 years from the date of manufacture. Warranty conditions, see www.ensto.com.
10. Disposal
Do not dispose of electrical and electronic devices including their accessories with
the household waste.
• The product’s cardboard packing is suitable for recycling.
• When a heating system is at the end of the life cycle the cables, conduits and electronic
components must be disposed of properly according to local recycling guidelines.
15 / 56

RAK110 / 12.8.2021
11. Technical information
Supply voltage 230 V AC ±10%, 50/60 Hz
Rated current 16 A resistive load or 1 A inductive load
Power 3600 W
Switch 2-pole, 16 A
Thermostat adjustment range +5 ... +40 °C
Clock function 4- or 6-event program
Power in standby 0,5 W
Battery backup 5 years
Ambient temperature 0 ... +40 °C
Ball pressure temperature (TB) 125 °C
ELV limits realized SELV 24 V
Pollution degree rating 2
Rated impulse voltage 4 kV
Regulation principle PWM / PI
Software class A
Display 220 x 176 pixel TFT - Color resistive touch display
Terminal wire size 1.5 - 2.5 mm²
Floor sensor NTC, 47 kΩ/ 25°C, cable 4 m (extendable to 10m
MMJ2x1,5mm²)
Floor sensor resistance values Table 1, on page 55 (sensor not connected)
Ingress Protection IP21
16 / 56

RAK110 / 12.8.2021RAK110 / 12.8.2021
EST ECO16TOUCH kaksiktermostaat
Paigaldus- ja kasutusjuhend
ECO16TOUCH elektrooniline kaksiktermostaat paigaldatakse ühe- või mitmeosalisse seadme-
karpi. Termostaat sobib kokku Elko sarja lisatarvikutega.
1. Ohutusjuhend
Elektrik
• Paigalduse võib teostada ainult vastavat kvalikatsiooni omav elektrik.
• Loe enne paigaldustöid põhjalikult läbi juhendis.
• Järgi seda paigaldusjuhendit ja veendu, et paigaldus oleks kooskõlas antud riigis keh-
tivate ohutuseeskirjade, normide ja piirangutega.
• Käesolevas juhendis toodud info ei vabasta kasutajat kohustusest järgida kõiki ees-
kirju ja ohutusnõudeid.
• Hoia käesolev juhend alles edaspidiste paigaldus- ja hooldustööde jaoks.
HOIATUS
Elektrilöögi oht! Tuleoht!
• Enne selle termostaadi ja sellega seotud komponentide paigaldamist või hooldustöid
lülitage toitepinge välja.
• Ära lülita toidet sisse enne, kui kõik paigaldustööd on lõpetatud.
• Valesti tehtud paigaldus võib tekitada viga nii inimestele kui ka ehitisele.
• Ära kasuta vigast termostaati.
2. Ühendamine
Vaata ühendusskeemi leheküljel 55.
17 / 56
(1)
(2)
(3)
(4)
(5)
Kokkupanek termostaat:
(1) Seadmekarpi
(2) Termostaat
(3) Kruvid
(4) Raam
(5) Kate

RAK110 / 12.8.2021
3. Enne paigaldust
3.1. Kontrolli, et kõik vajalikud komponendid ja tööriistad oleks olemas.
3.2. Kontrolli, et juhitav küttevõimsus ei ületa termostaadile lubatavat koormust.
3.3. Kontrolli juhitava kütteahela isolatsioonitakistust ja kogutakistust.
4. Paigaldamine
4.1. Kui termostaati kasutatakse põrandaküttelahendustes, paigaldage andur kuiva kaitse-
torusse kaabliloogete vahele. NB! Veenduge, et kaitsetorus ei oleks vett.
4.2. Ühenda kaitsemaandus (PE) maanduse lisaklemmiga.
4.3. Paigalda termostaat seadmekarpi karbikruvide abil, vaata joonist all.
4.4. Kontrolli, et kaanel olev toitelüliti ja termostaadi lüliti tihvt oleksid alumises positsioonis
(1).
4.5. Paigalda raam ja ettevaatlikult suru kate koos ekraaniga termostaadi külge. Kõigepealt
kinnita ülemine osa (2) ja seejärel suru paika alumine osa (3).
4.6. Vajuta katet ettevaatlikult termostaadi vastu, et see kindlalt paigas oleks (4).
4.7. Käivita termostaat vajutades toitelüliti ülemisse asendisse (5).
Märkus! Ära avalda survet ekraani katte nurkadesse ega ekraanile endale.
5. Eemaldamine
5.1. Veendu, et toitelüliti oleks alumises positsioonis, toide väljas (6).
5.2. Vajuta ettevaatlikult kruvikeerajaga kinnitusklambrile, et katte alumine osa lahti tuleks
(7). Seejärel võta lahti ka ülemine osa (8). Märkus! Ära ava termostaadi taga nurkades olevaid
klambreid (9).
5.3. Eemalda raam.
5.4. Keera lahti karbikruvid.
18 / 56
1
2
3
4
4
5
6
7
8
9
ECO16TOUCH
16A / 230 VAC, 50Hz
Underoor heating thermostat
Ensto FinlandOy
P.O.Box77, 06101 Porvoo
Finland
LL N
Sensor
IP 21 T25
N

RAK110 / 12.8.2021RAK110 / 12.8.2021
6. Kasutamine
6.1. Termostaat käivitub, kui toitelüliti on ülemises asendis. Kui lüliti on alumises asendis on
termostaat välja lülitatud.
6.2. Esmane sisse lülitamine käivitab termostaadi installimisrakenduse.
Ajavöönd: Vali ajavöönd
Keel: Vali keel, mida termostaat kasutab
Kuupäev: Määra kuupäev pp.kk.aaaa.
Kell: Määra kellaaeg tt:mm
Põrandatüüp: Vali kas plaatpõrand (Tile oor) või puitpõrand (Wooden oor)
Kinnita seadistused vajutades või tühista vajutades
Märkus! Termostaadil on tundlik puuteekraan. Puuduta ekraani nõrgalt sõrmeotstega.
7. Menüü struktuur
1. Peavalik
2. Käsijuhtimisrežiim
3. Kiirtoimingud
4. Seadete menüü
19 / 56
Manual
1
2 3
4
Valuuta
kWh hind
Koormus
Nädala tüüp
Sündmuste graak
Sündmusi päevas
Lapselukk
Ekraani heledus
Ekraanisäästja
Energia tariif
Säästurežiim
Kuupäev
Kuupäeva formaat
Kellaaeg
Kellaaja formaat
Suveajale üleminek
Ühik
Keel
Informatsioon
Tugi
Adaptiivne funktsioon
Lahtise akna funktsioon
Anduri rakendus
Anduri tüüp
Anduri kalibreerimine
Temperatuuri skaala
Tehase seadete taastamine
EN50559
Kütte graak
Energia tarve
Kasutaja seaded
Tehnilised seaded
Mugavusrežiim
Kiirkütmine
Jäätumiskaitse
Puhkus
Exit
Täpsemad juhised leiate meie kodu-
lehelt ECO-16TOUCH tootekaardi alt,
www.ensto.com.
SeadistaSeadista

RAK110 / 12.8.2021
Režiimide talitluste tabel
Režiim/
tegevus
Graaku-
järgne
talitlus
Käsitsi
juhtimi-
ne
Kiir-
kütmi-
ne
Muga-
vuskü-
te
Jäätu-
miskait-
se
Puh-
kus ECO
Lahtise akna
tuvastus Jah Jah NA Jah NA NA NA
Põranda muga-
vuskütte
ignoreerimine
Jah Jah NA Jah NA NA NA
Säästurežiim Avaleht:
Käsijuht
(manual)
nupp
on asenda-
tud nupuga
Eco
NA NA NA NA NA NA
NA = Puudub
8. Võimalikud probleemid
Kui põrandaandur on lahti ühendatud või lühises, lülitub küte välja. Andurit saab kontrollida
takistuste väärtuste tabeli abil.
Veakood Vea põhjus Tegevus vea eemaldamiseks
E0 Sisemine viga Vaheta termostaat välja
E1 Ruumianduri viga või selle lühis Vaheta termostaat välja või kasuta ainult
põrandaandurit
E2 Põrandaanduri viga või selle
lühis
Ühenda põrandaandur uuesti või vaheta
see välja
E3 Termostaadi ülekuumenemine Vaata üle termostaadi paigaldus
Termostaadi võib välja vahetada ja hooldustöid teha ainult vastavat kvalikatsiooni
omav elektrik.
9. Garantii
Ensto ECO termostaatide garantiiperiood on 2 aastat alates ostukuupäevast, kuid mitte rohkem
kui 3 aastat alates valmistamiskuupäevast. Garantiitingimused, vt www.ensto.com.
20 / 56
