ensto ECO16FD Technical manual

FIN
SWE
ENG
RUS
UKR
LIT
EST
POL
RAK 61
5.6.2017
© Ensto 2017
ECO16FD
Bruksanvisning
Инструкция по эксплуатации
Operation instruction
Інструкція з експлуатації
Instrukcija
Kasutamisjuhend
Instrukcja
Käyttöohje
001
IP20
ECO16FD
4
1
3
2
5
0
P=3600W
U=230 VAC 50Hz
µ
S1S2
SENSOR T-
NL PEL N PE

2RAK61 / © Ensto 2017
ECO16FD
4
1
3
2
5
0
P=3600W
U=230 VAC 50Hz
µ
S1S2
SENSOR T-
NL PEL N PE
L
N
Max. 16A
Lämpötilan pudotus
Temperature reduction
L / L / L
23
PE
N
L
ECO16FD
4
1
3
2
5
0
P=3600W
U=230 VAC 50Hz
µ
S1S2
SENSOR T-
NL PEL N PE
47 kΩ (@25°C)
Anturi / Sensor
min = 50 mm
Min M16 (Ø 16)
r
Vikavirtasuojakytkin
RCD / КОД
Sensor
T / ºC R / Ω
5 121
10 94
20 59
30 38
40 25
50 17
1
2

3
RAK61 / © Ensto 2017
1. YLEISTÄ
ECO16FD termostaatti on DIN-kiskoon asennettava lattialämmitystermostaatti.
Laitteessa ei ole virtakytkintä, vaan sen on sijaittava muualla virtapiirissä. Asennuksissa on käytettävä
vikavirtasuojaa paikallisten määräysten mukaisesti.
2. ASENNUS
• Laite kiinnitetään DIN-kiskoon kuvassa 1 esitetyllä tavalla.
• Termostaatti kytketään kuvan 2 mukaisesti. Lämpötilan pudotuksen ohjaus kytketään ´T-´ merkit-
tyyn liittimeen. Ohjauksessa voidaan käyttää mitä tahansa syöttöjännitteen vaihetta.
• Tarkista, että lämmityskuorma ei ylitä termostaatin suurinta tehonkestoa. Tarkista termostaatin oh-
jaaman lämmityskuorman eristysresistanssi sekä piirivastus.
• Asenna anturikaapeli suojaputkeen lämmityskaapeleiden väliin. Huom! Tarkista, ettei suojaputkessa
ole vettä.
Huom! Kytke jännite pois päältä ennen asennusta tai huoltoa. Tämä asennusohje on säilytettävä ja sen on
oltava käytettävissä asennuksessa ja huollossa tulevaisuudessakin.
3. KÄYTTÖ
• Termostaatin asetusarvo säädetään kiertämällä säätöpyörää ruuvitaltalla (kuva 3). Lämmitys kytkey-
tyy päälle, kun anturin mittaama lämpötila on alhaisempi kuin termostaatin asetusarvo.
• Termostaatissa on kiinteä 5 °C:een lämpötilan pudotus, joka vaikuttaa lattian lämpötila- asetukseen.
• Taulukossa 1 on kuvattu termostaatin asetusarvon ja lattian lämpötilan vastaavuudet.
ECO16FD
4
1
3
2
5
0
P=3600W
U=230 VAC 50Hz
µ
S1S2
SENSOR T-
NL PEL N PE
FIN
Sensor
T / ºC R / Ω
5 121
10 94
20 59
30 38
40 25
50 17
3

4RAK61 / © Ensto 2017
Taulukko 1
Asetusarvo Lattian lämpötila (ºC)
0 5
1 14
2 22
3 30
4 40
5 50
4. TEKNISET TIEDOT
Käyttöjännite: 230 V /50 Hz, -15% / +10%
Säätöalue: 5 - 50 °C
Kuorma (max): 3600 W, 16 A cosϕ= 1 / 2 A cosϕ= 0,4
Käyttölämpötila-alue: -30...+30 °C
Lämpötilan pudotus: kiinteä - 5 °C, ohjaus 230 V
Lattia-anturi: NTC, 47 kΩ/25°C, 4 m (jatkettavissa 25 m)
Ryhmäsulake: 16 A
Kotelointiluokka: IP 20
Ensto ECO –termostaattien takuuaika on 2 vuotta myyntipäivästä, kuitenkin enintään 3 vuotta valmistus-
päivästä. Takuuehdot, katso www.ensto.com.
Tekninen tuki: [phone]
1. ALLMÄN INFORMATION
ECO16FD är en golvvärmetermostat som är avsedd för montering i en DIN-skena.
I termostaten nns ingen strömbrytare utan den bör placeras på ett annat ställe i strömkretsen. Vid instal-
lationer bör en jordfelsbrytare användas enligt lokala bestämmelser.
2. INSTALLATION
• Termostaten monteras i en DIN-skena enligt bild 1 och kopplas enligt bild 2.
• Styrningen av temperaturnedsänkningen kopplas till anslutningen märkt ´T-´. Till styrningen kan
man fritt välja en fas som tillhör matarspänningen.
• Granska att värmebelastningen inte överstiger termostatens största belastningsförmåga. Granska
isolationsmotståndet och slingresistansen i värmekabeln.
• Installera givaren i ett skyddsrör placerat mellan värmekablarna. OBS! Se till att det inte nns vatten
i skyddsröret.
OBS! Gör kretsen strömlös före installation eller service. Denna bruksanvisning bör sparas och nnas till-
gänglig vid installation eller framtida service.
3. TEMPERATURREGLERING
• Styrenhetens temperaturgränser inställs genom att vrida reglerpotentiometrarna med en lämplig
skruvmejsel, se bild 3.
• Värmen kopplas på då givarens uppmätta temperatur är lägre än det inställda värdet.
SWE

5
RAK61 / © Ensto 2017
• Termostaten har en inbyggd 5°C fast temperaturnedsänkning, som inverkar på golvets temperatu-
rinställning.
• Tabell1 beskriver motsvarigheter mellan termostatens inställda värde och golvets temperatur.
Tabell 1
Inställt värde Golvets temperatur (°C)
0 5
1 14
2 22
3 30
4 40
5 50
4. TEKNISKA UPPGIFTER
Driftspänning: 230 V /50 Hz, -15% / +10%
Reglerområde: 5 … 50 °C
Belastning (max): 3600 W, 16 A cosϕ = 1 / 2 A cosϕ= 0,4
Drifttemperaturområde: -30...+30 °C
Temperaturnedsänkning: Fast -5°C, styrspänning 230 V
Golvgivare: NTC, 47 kΩ/25°C, 4 m (kan förlängas till 25 m)
Gruppsäkring: 16 A
Kapslingsklass: IP 20
Garantitiden för Ensto ECO termostat är 2 år räknad från inköpsdagen, dock högst 3 år från tillverknings-
dagen. Garantivillkoren, se www.ensto.com.
Teknisk hjälp: [phone]
1. INTRODUCTION
ECO16FD is a oor thermostat designed for installation into a DIN-rail.
There is no main switch in the product but it has to be placed elsewhere in the circuit. A residual circuit
breaker has to be used according to the local installation regulations.
2. INSTALLATION

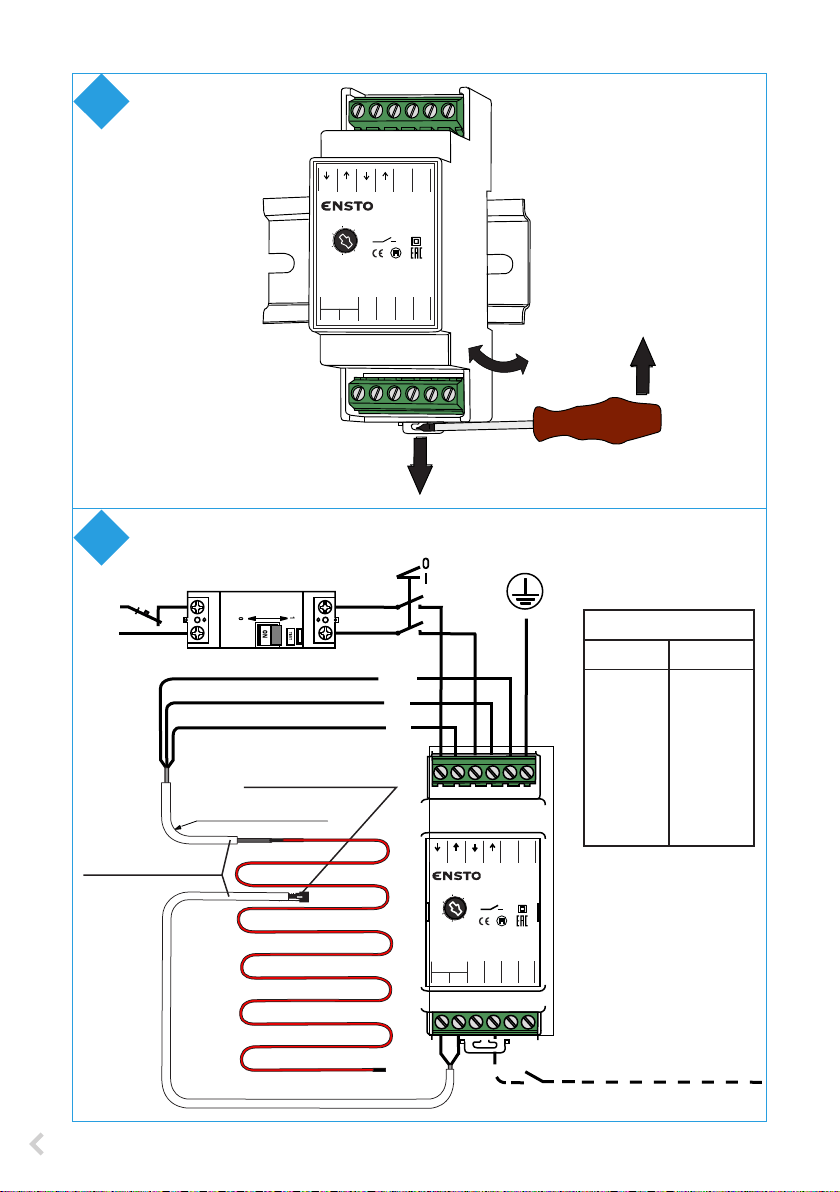

• Install the oor thermostat into a DIN-rail according to Fig. 1. See the connection diagram Fig. 2.
• Connect the temperature reduction to the connector marked ‘T-’. The temperature reduction is acti-
vated by an external control voltage which can be any phase of the line voltage.
• Check that the heating load is equivalent to the thermostat power endurance. Check the insulation
resistance and circuit resistance of the heating load controlled by the thermostat.
• Place the sensor cable in a protective tube between heating cables. NOTE! Make sure that there is
not water in the protective tube.
Notice! Switch o the voltage before installation or service. This installation instruction must be kept avai-
lable for future maintenance.
ENG

6RAK61 / © Ensto 2017
3. OPERATION
• The set value of the oor temperature is adjusted by rotating adjusting wheel with a screwdriver (Fig.
3). The heating is switched on when the temperature measured by the sensor is lower than the set
value of the thermostat.
• The xed temperature reduction (-5°C) of the thermostat aects the temperature setting of the oor
directly.
• The correspondence between the set value and the temperature of the oor is described in Table 1.
Table 1
Set value Floor temperature (ºC)
0 5
1 14
2 22
3 30
4 40
5 50
4. TECHNICAL DATA
Supply voltage: 230 V /50 Hz, -15% / +10%
Adjustment range: 5 - 50 °C
Load (max): 3600W, 16A cosϕ = 1 / 2A cosϕ = 0,4
Operating temperature range: -30...+30 °C’
Temperature reduction: xed –5 °C, control 230V
Floor-sensor: NTC, 47 kΩ at 25°C, cable 4 m (extendable up to 25 m)
Circuit fuse: 16A
Protection class: IP20
1. SISSEJUHATUS
ECO16FD on põrandatermostaat paigaldusega DIN-liistule.
Seadmel ei ole lülitit, kuid see tuleb kindlasti ahelasse eraldi paigaldada. Põrandaküte peab olema ühen-
datud läbi rikkevoolukaitse.
2. PAIGALDAMINE
• Kinnita põrandatermostaat Din-liistule nii nagu on näidatud Joonisel 1. Vaata ühendusskeemi Joo-
nisel 2.
• Ühenda temperatuurialandus termostaadi klemmile ‘T-’. Temperatuurialandus hakkab tööle välise
pinge lülitamisel ükskõik millisest faasist antud klemmile.
• Kontrolli, et juhitav küttevõimsus ei ületa termostaadile lubatavat nimikoormust. Kontrolli termos-
taadi poolt juhitava kütteahela takistust ja küttekaabli isolatsioonitakistust.
• Paigalda anduri kaabel kaitsetorusse kahe kaabliahela vahele. MÄRKUS! Veendu, et kaitsetorus po-
leks vett.
NB! Lülita toitepinge välja enne paigaldust või hooldust. Käesolev paigaldusjuhend tuleb alles hoida või-
malikke hooldustöid silmas pidades.
EST

7
RAK61 / © Ensto 2017
3. KASUTAMINE
• Soovitud põrandatemperatuuri saab ette anda keerates kruvikeerajaga vastavat nuppu (Joonis. 3).
Küte lülitub sisse kui anduri poolt mõõdetav temperatuur langeb alla etteantud väärtust.
• Fikseeritud temperatuurialandus (-5°C) mõjutab otseselt põrandatemperatuuri.
• Tabelis 1 on toodud termostaadi skaalale vastavad põrandatemperatuuri väärtused.
Tabel 1
Skaala Põranda temperatuur (ºC)
0 5
1 14
2 22
3 30
4 40
5 50
4. TEHNILISED ANDMED
Toitepinge: 230 V /50 Hz, -15% / +10%
Reguleerimispiirkond: 5 - 50 °C
Koormus (max): 3600W, 16A cosϕ = 1 / 2A cosϕ = 0,4
Kasutustemperatuur: -30...+30 °C’
Temperatuurialandus: kseeritud –5 °C, juhtimine 230V
Põrandaandur: NTC, 47 kΩ at 25°C, kaabel 4 m (pikendatav kuni 25 m)
Ahela kaitse: 16A
Kaitseklass: IP20
Ensto ECO termostaatide puhul 2 aastat peale ostukuupäeva kuid mitte enam kui 3 aastat peale tootmis-
kuupäeva. Garantiitingimused vaata www.ensto.com.
Klienditeenindus: [phone]
Tehniline tugi: [phone]
1. WSTĘP
ECO16FD jest termostatem podłogowym przeznaczonym do montażu na szynie DIN.
Nie posiada wyłącznika głównego. Obwód grzejny należy zawsze wyposażyć w wyłącznik różnicowo –
prądowy.
2. MONTAŻ
• Termostat montowany jest na szynie DIN, jak na rys.1. Schemat połączeń zawarty jest na rys.2.
• Redukcja temperatury realizowana jest poprzez zacisk oznaczony ‘T-’. Redukcja załączana jest popr-
zez podanie napięcia na ten zacisk (faza nie ma znaczenia).
• Należy się upewnić czy załączana moc grzejna nie przekracza obciążalności termostatu. Przed
załączeniem należy sprawdzić rezystancję izolacji oraz żył przewodu grzejnego.
• Czujnik należy umieścić w rurce, pomiędzy przewodami grzejnymi. UWAGA! Należy upewnić się że
w rurce nie ma wilgoci.
Uwaga! W trakcie prowadzenia jakichkolwiek prac (montaż, serwis), należy odłączyć napięcie zasilające.
instrukcję należy zachować.
POL

8RAK61 / © Ensto 2017
3. DZIAŁANIE
• Temperaturę podłogi ustawia się pokrętłem termostatu przy pomocy śrubokręta (rys.3). Ogrzewanie
załącza się, gdy temperatura podłogi spadnie poniżej nastawionej.
• Redukcja temperatury (-5°C) obniża o taką wartość aktualną nastawę.
• Tabela 1 przedstawia zależność temperatury podłogi od nastawy termostatu.
Tabela 1
Nastawa
termostatu
Temperatura
podłogi (°C)
0 5
1 14
2 22
3 30
4 40
5 5
4. DANE TECHNICZNE
Napięcie zasilania: 230 V /50 Hz, -15% / +10%
Zakres nastawy: 5 - 50 °C
Obciążalność (max): 3600W, 16A cosϕ = 1 / 2A cos ϕ = 0,4
Temperatura pracy: -30...+30 °C’
Redukcja temperatury: stała –5 °C, sterowanie 230V
Czujnik podłogowy: NTC, 47 kohm at 25°C, długość 4 m (możliwość wydłużenia do 25 m)
Zabezpieczenie obwodu: 16A
Stopień ochrony: IP20
Okres gwarancji dla termostatów Ensto ECO wynosi 2 lata od daty zakupu, lecz nie więcej niż 3 lata od
daty produkcji. Warunki gwarancji dostępne są na stronie www.ensto.com.
Wsparcie techniczne: [phone]
1. ĮVADAS
ECO16FD yra grindų termostatas, skirtas montuoti į skydelį ant DIN bėgelio.
Šis termostatas neturi pagrindinio jungiklio, tačiau toks jungiklis turi būti numatytas kitoje grandinės vie-
toje. Srovės nuotėkio relę būtina naudoti pagal vietinius elektros sistemų montavimo reikalavimus.
2. MONTAVIMAS
• Grindų termostatą sumontuokite ant DIN bėgelio, kaip parodyta 1 pav. Sujungimo schemą (žr. 2
pav.).
• Temperatūros sumažinimo valdiklį (jeigu toks numatytas) reikia prijungti prie jungties, pažymėtos
„T-“. Temperatūros sumažinimo funkcija aktyvuojama paduodant valdymo įtampą iš išorinio įtaiso
(jungiklis, laiko relė, t.t.). Tai gali būti bet kuri linijos įtampos fazė.
• Įsitikinkite, kad šildymo sistemos apkrova neviršija maksimalios leistinosios termostato apkrovos. Pa-
tikrinkite termostato valdomos šildymo sistemos izoliacijos varžą ir grandinės varžą.
• Temperatūros jutiklio kabelį įkiškite į apsauginį vamzdį ir paklokite tarp šildymo kabelių vijų.
DĖMESIO! Įsitikinkite ir užtikrinkite, kad sensorius vamzdelyje visada būtų apsaugotas nuo drėgmės.
LIT

9
RAK61 / © Ensto 2017
Pastaba! Prieš montuodami ar atlikdami techninės priežiūros darbus atjunkite įtampą. Išsaugokite šią mon-
tavimo instrukciją, kad galėtumėte ją paskaityti ateityje.
3. EKSPLOATAVIMAS
Nustatytą grindų temperatūros reikšmę galima keisti atsuktuvu sukant reguliavimo ratuką (žr. 3 pav.).
Šildymas įjungiamas, kai jutiklio išmatuota temperatūra tampa žemesnė už termostate nustatytą reikšmę.
Fiksuotas termostato temperatūros sumažinimas (-5°C) tiesiogiai paveikia šildymo kabelį ir nustatytą grindų
temperatūrą.
Termostato reguliatoriaus nustatytos skaitinės reikšmės ir grindų temperatūros santykis parodytas 1
lentelėje.
1 lentelė
Nustatyta
reikšmė
Grindų tempe-
ratūra (°C)
0 5
1 14
2 22
3 30
4 40
5 5
4. TECHNINIAI DUOMENYS
Maitinimo įtampa: 230V / 50Hz, -15% / +10%
Reguliavimo intervalas: 5–50°C
Apkrova (maks.): 3600W, 16A cosϕ= ½ A cosϕ= 0,4
Veikimo temperatūros diapazonas: -30°C...+30°C
Temperatūros sumažinimas: ksuotas -5°C, valdant 230V įtampa
Grindų t° jutiklis: NTC, 47kΩ esant 25°C, kabelis 4m (gali būti pailginamas iki 25m)
Grandinės saugiklis: 16A
Apsaugos klasė: IP20
Ensto ECO termostatams suteikiamas 2-jų metų garantijos laikotarpis nuo pirkimo datos, bet ne ilgiau kaip
3-jų metų nuo pagaminimo datos. Garantijos sąlygų ieškokite www.ensto.com/lt/kontaktai.
1. ЗАГАЛЬНІ ПОЛОЖЕННЯ
Встановлюваний на DIN-рейку терморегулятор ECO16FD призначений для управління системами
опалення підлоги. Пристрій не комплектується автоматичним вимикачем, тому в ланцюзі живлення
терморегулятора він має бути передбачений окремо. Використання ПЗВ регламентується місцевими
вимогами для електроустановок.
2. МОНТАЖ
• Пристрій монтується на DIN-рейку, як це показано на мал.1.
• Підключення терморегулятора здійснюється відповідно до мал.2. Управління режимом
автоматичного пониження температури підключається до клеми ‘T-’ і активується шляхом подачі
напруги з зовнішнього пристрою.
• Переконайтеся, що потужність нагрівальних кабелів чи матів, які підключаються, не перевищує
максимально допустимої напруги терморегулятора. Перевірте опір ізоляції кабелю, який
підключається до терморегулятора.
UKR

10 RAK61 / © Ensto 2017
• Температурний датчик встановлюється в захисну гофровану трубку і укладається між витками
нагрівального кабелю. УВАГА! Переконайтеся, що у гофрованій трубці немає води або
крапель від конденсату.
Увага! Перед проведенням монтажних чи ремонтно-профілактичних робіт обов’язково
вимкніть напругу!Дану інструкцію необхідно зберігати для подальших монтажних та ремонтно-
профілактичних робіт.
3. ЕКСПЛУАТАЦІЯ
• Температура підлоги на терморегуляторі задається поворотом регулятора за допомогою
викрутки (мал.3). Система опалення вмикається, якщо визначена датчиком температура нижче
заданої.
• Включення режиму автоматичного пониження темепратури на 5 °Cвпливає на роботу нагрі-
вального кабелю напряму, без змін значень на терморегуляторі.
• В таблиці 1 приведено відповідністі значень температури, встановленого на терморегуляторі
і температури підлоги.
Таблиця 1
Встановлене
значення
Температура
підлоги (°C)
0 5
1 14
2 22
3 30
4 40
5 50
4. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Робоча напруга: 230 В /50 Гц, -15% / +10%
Діапазон регулювання: 5 - 50 °C
Навантаження(макс.): 3600 Вт, 16A cosϕ = 1 / 2A cosϕ = 0,4
Робочий температурний діапазон: -30...+30 °C’
Падіння температури: фіксоване - 5 °C, управління фазним проводом 220/230В
Датчик підлоги: NTC, 47 кΩ/25°C, 4 м (подовження до 25 м)
Номінальний струм: 16А
Ступінь захисту: IP20
Для терморегуляторів Ensto EСО гарантійний термін складає 2 роки з моменту продажу, але не
більше 3 років з моменту виготовлення. Дивись гарантійні умови на www.ensto.com.
ДАНІ ПРО СЕРТИФІКАЦІЮ
Товар сертифікований і відповідає вимогам нормативних документів, дійсних на території України.
Імпортер:
ЗАТ“Енсто Україна”
ул. Полярная, 12а
Киев 04655
Украина
тел. [phone]/
факс [phone]
Завод-виробник:
“Ensto Finland Oy”(Фінляндія)
Ensio Miettisen katu 2, P.O.BOX 77
06101 Porvoo
Finland

11
RAK61 / © Ensto 2017
1. ОБЩИЕ ПОЛОЖЕНИЯ
Устанавливаемый на DIN-рейку терморегулятор ECO16FD предназначен для управления системами
отопления пола.
Устройство не комплектуется автоматическим выключателем, поэтому в цепи питания терморегу-
лятора он должен быть предусмотрен отдельно. Использование УЗО регламентируется местными
требованиями для электроустановок.
2. МОНТАЖ
• Устройство монтируется на DIN-рейку как это показано на рис. 1.
• Подключение терморегулятора осуществляется в соответствии с рис. 2. Управление режимом
автоматического понижения температуры подключается к клемме‘T-’и активируется путем по-
дачи напряжения с внешнего устройства.
• Убедитесь, что подключаемая мощность нагревательных кабелей или матов не превышает
максимальной допустимой нагрузки терморегулятора. Проверьте сопротивление изоляции и
сопротивление кабеля, подключаемого к терморегулятору.
• Температурный датчик устанавливается в защитную гофро-трубку и укладывается между
витками нагревательного кабеля. ВНИМАНИЕ! Убедитесь дополнительно в отсутствии
влаги внутри защитной гофро-трубки.
Внимание! Перед проведением монтажных или ремонтно-профилактических работ обязательно
отключите напряжение! Настоящую инструкцию необходимо сохранять для дальнейших монтажных
или ремонтно-профилактических работ.
3. ЭКСПЛУАТАЦИЯ
• Температуру пола на терморегуляторе задают поворотом регулятора с помощью отвертки
(рис. 3). Система отопления включается, если определенная датчиком температура ниже за-
данной.
• Включение режима автоматического понижения температуры на 5 °Cвлияет на работу нагре-
вательного кабеля напрямую, без изменений значений на терморегуляторе.
• В таблице 1 приведено соотношение значения температуры, установленного на
терморегуляторе, и температуры пола.
Таблица 1
Установочное
значение
Температура
пола (°C)
0 5
1 14
2 22
3 30
4 40
5 50
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочее напряжение: 230 В /50 Гц, -15% / +10%
Диапазон регулировки: 5 - 50 °C
Нагрузка (макс.): 3600 Вт, 16A cosϕ = 1 / 2A cosϕ = 0,4
Рабочий температурный диапазон: -30...+30 °C’
RUS

Ensto Finland Oy
Ensio Miettisen katu 2, P.O. Box 77
FIN-06101 Porvoo, Finland
Tel. [phone]
Customer service [phone]
electri[email protected]
ensto.com
Падение температуры: фиксированное - 5 °C, управление фазным
проводом 220/230В
Датчик пола: NTC, 47 кΩ/25°C, 4 м (удлинение до 25 м)
Номинальный ток: 16А
Степень защиты: IP20
Гарантийный срок на терморегуляторы Ensto серии ECO составляет 2 года с момента приобретения,
но не более 3 лет от даты производства. Условия гарантии смотрите на www.ensto.com.
CВЕДЕНИЯ О СЕРТИФИКАЦИИ
Товар сертифицирован и соответствует требованиям нормативных документов, действующих на
территории Российской Федерации.
ИНФОРМАЦИЯ О ПРОИЗВОДИТЕЛЕ И ИМПОРТЕРЕ
Заводы-изготовители:
«Ensto Finland Oy» (Энсто Финлянд Ой)
Ensio Miettisen katu 2 (Ул. Энсио Меттиcен, 2)
P.O.BOX 77 (А/я 77)
06101 Porvoo (06101 Порвоо)
Finland (Финляндия)
Тел. [phone]
Факс [phone]
Импортер:
ООО ”Энсто Рус”
Россия, 105062, Москва,
Подсосенский пер., 20/1
тел. [phone]
факс [phone]
ООО ”Энсто Рус”
Россия, 196084, Санкт-Петербург
Ул. Воздухоплавательная, д.19
тел. [phone]
факс [phone]
www.ensto.ru
