Eos Invisio mini Planning guide

INNOVATIVE SAUNA TECH N O L OGY

MADE IN GERMANY

Druck Nr. 29344586 / 08.19

Invisio Mini

DMontage- und Gebrauchsanweisung

Assembly and operating instruction

Руководство по монтажу и эксплуатации

Deutsch ..................................................................................................... 3

English ..................................................................................................... 20

Русский ................................................................................................... 37

Deutsch

Inhalt

Bestimmungsgemäße Verwendung.....................................................................................................4

Allgemeine Hinweise..................................................................................................................................4

Wichtige Hinweise.......................................................................................................................................5

Elektroanschluss ..........................................................................................................................................7

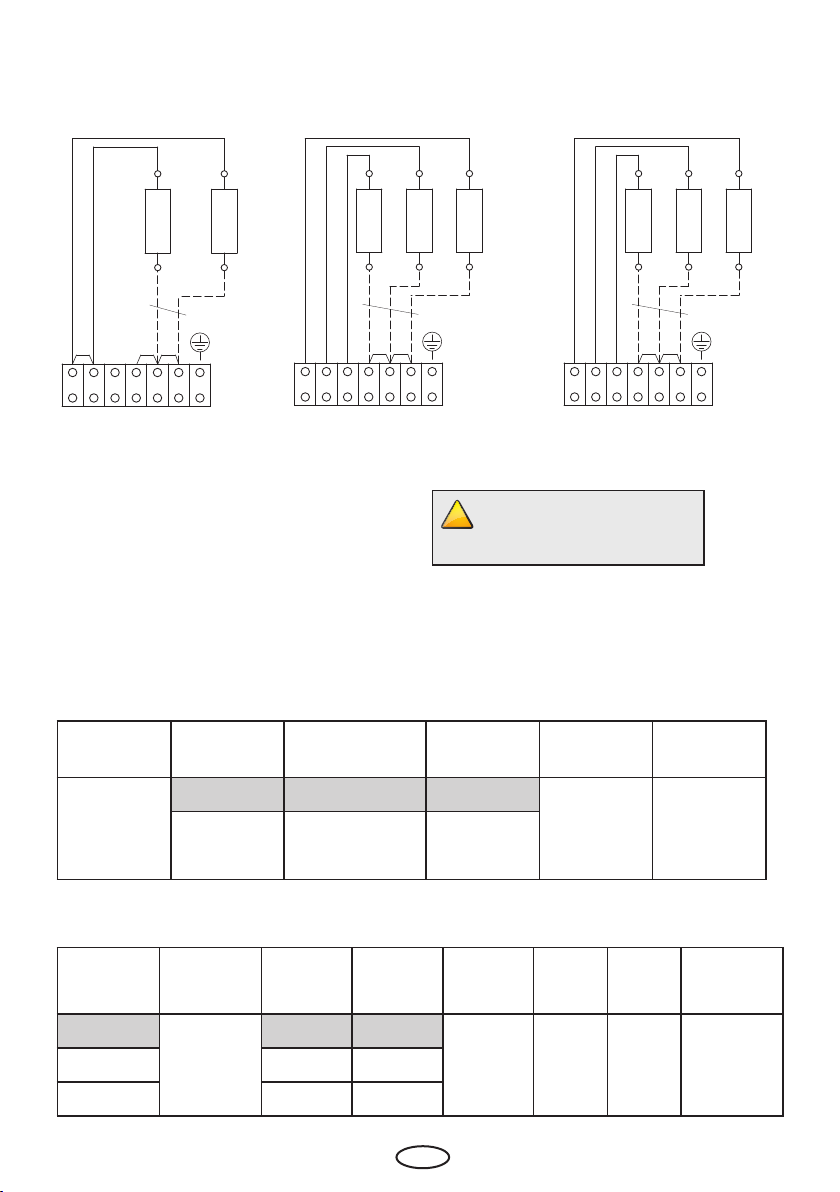

Verdrahtungsschema.................................................................................................................................8

Montage .........................................................................................................................................................9

Technische Daten.............................................................................................................................. 10

Mindestabstände ..............................................................................................................................10

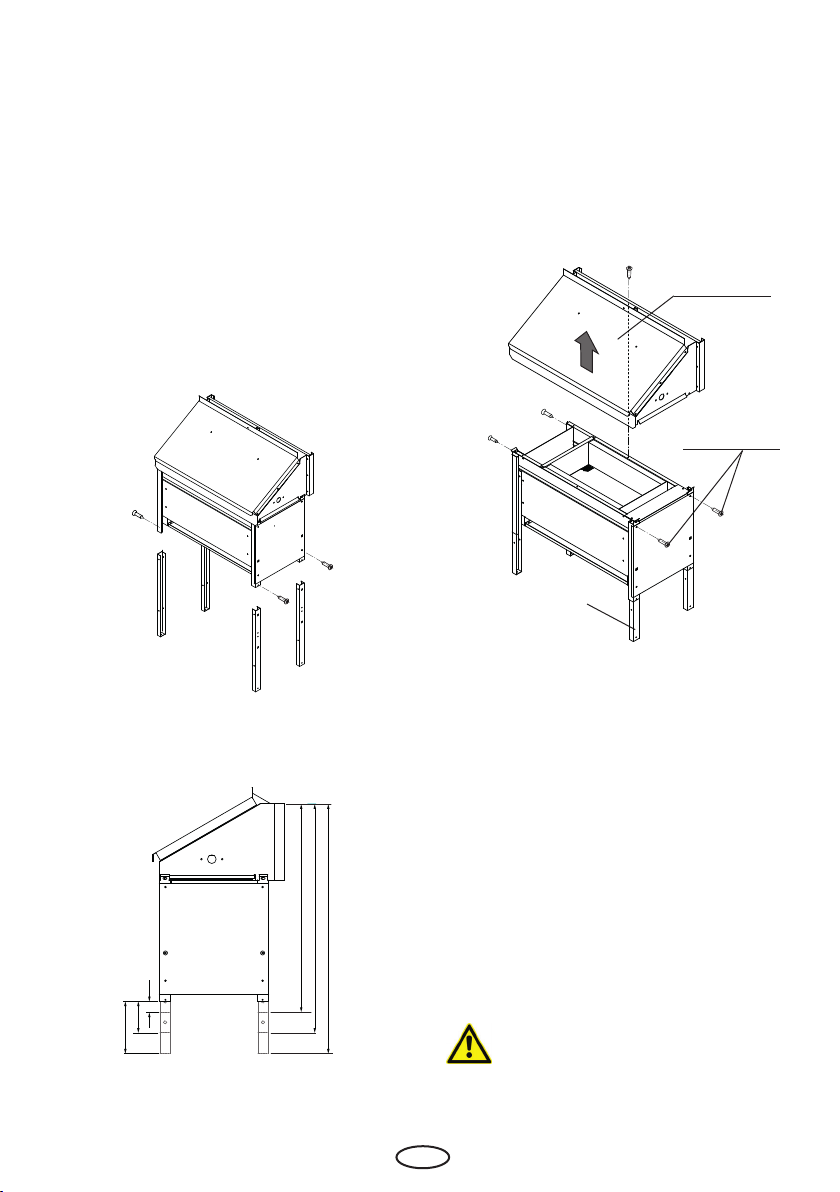

Montage (Basismontage).........................................................................................................11-13

Montage des Aufgusstrichters ..................................................................................................... 13

Montage (Abschluss) .......................................................................................................................13

Inbetriebnahme.................................................................................................................................14

Wartung (Heizstäbe wechseln)..............................................................................................14-15

Saunasteine ................................................................................................................................................ 16

Wartung und Pflege.................................................................................................................................16

Service Adresse.......................................................................................................................................... 18

Recycling...................................................................................................................................................... 18

Gewährleistung.........................................................................................................................................18

Allgemeine Servicebedingungen (ASB).........................................................................................19

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie haben ein hochwertiges technisches Gerät

erworben, mit welchem Sie lange Jahre Freude

am Saunabaden haben werden. Dieses Sau-

naheizgerät wurde nach den aktuellen europä-

ischen Sicherheitsnormen konstruiert, geprüft

und im Herstellerwerk nach der Qualitätsma-

nagementnorm DIN EN ISO 9001:2000 gefertigt.

Zu Ihrer Information ist diese ausführliche

Montage- und Bedienungsanleitung für Sie

erstellt worden. Beachten Sie insbesondere

die wichtigen Hinweise und die Angaben zum

elektrischen Anschluss.

Wir wünschen Ihnen eine anregende Erholung

und ein erlebnisreiches Saunabaden.

Überprüfen Sie zunächst, ob das Saunaheiz-

gerät unbeschädigt bei Ihnen angekom-

men ist.Transportschäden reklamieren Sie

umgehend bei der anliefernden Spedition

oder wenden Sie sich an die Firma die Sie

beliefert hat.

Allgemeine Hinweise

Beachten Sie, dass Sie ein optimales Saunaklima

nur dann erreichen, wenn die Kabine mit ihrer

Zuluft und Abluft, das Saunaheizgerät und das

Steuergerät aufeinander abgestimmt sind.

Beachten Sie die Angaben und Informationen

Ihrer Sauna-Lieferanten.

Die Saunaheizgeräte erwärmen Ihre Saunaka-

bine durch aufgeheizte Konvektionsluft. Dabei

wird Frischluft aus der Zuluftönung angesaugt,

die durch das Erwärmen nach oben steigt (Kon-

vektion) und dann in der Kabine umgewälzt

wird. Ein Teil der verbrauchten Luft wird durch

die Abluftöffnung in der Kabine nach außen

gedrückt. Hierdurch entsteht das typische

Saunaklima bei dem in Ihrer Sauna direkt unter

der Decke Temperaturen von ca. 110°C erreicht

werden, die durch das Temperaturgefälle in der

Kabine auf ca. 30-40°C im Fußbereich sinken.

Daher ist es nicht ungewöhnlich, wenn z.B.

am Temperaturfühler über dem Ofen 110°C

herrschen, das Thermometer, welches ca. 20-25

cm unter der Kabinendecke an der Saunawand

montiert ist, aber nur 85°C anzeigt. In der Regel

liegt die Badetemperatur bei max. Tempera-

tureinstellung im Bereich der oberen Liegebank

zwischen 80°C und 90°C.

Beachten Sie, dass in der Kabine immer über

dem Saunaheizgerät die höchsten Temperatur-

werte entstehen und dort auch die Tempera-

turfühler und Sicherheitsbegrenzer nach den

Angaben der Steuergeräte-Montageanleitung

anzubringen sind.

Beim ersten Aufheizen kann es zu einer leichten

Geruchsbildung durch verdunsten von Betriebs-

stoen aus den Fertigungsprozessen kommen.

Lüften Sie nach diesem Vorgang Ihre Kabine,

bevor Sie mit dem Saunabad beginnen.

Bestimmungsgemäße Verwendung

Dieses Saunaheizgerät ggf. mit Zusatzver-

dampfer ist ausschließlich für den Gebrauch

zur Erwärmung und ggf. Befeuchtung von Sau-

nakabinen, in Verbindung mit einem entspre-

chenden Steuergerät bestimmt.

Jeder darüber hinausgehende Gebrauch gilt

als nicht bestimmungsgemäß! Zum bestim-

mungsgemäßen Gebrauch gehört auch die

Einhaltung der gängigen Betriebs-, Wartungs-

und Instandhaltungsbedingungen.

Für abweichende, eigenmächtige Verände-

rungen und daraus resultierende Schäden haf-

tet der Hersteller nicht; das Risiko hierfür trägt

allein der Verursacher.

armen und unbehandeltem Material (z.B.

Nordische Fichte) verwendet werden.

• In der Saunakabine darf nur ein Sauna-

ofen mit der erforderlichen Heizleistung

montiert werden.

• In jeder Saunakabine sind Be- und Ent-

lüftungsönungen vorzusehen. Die Be-

lüftungsönungen müssen immer hinter

dem Saunaheizgerät, ca. 5 bis 10 cm über

dem Fußboden angeordnet werden. Die

Mindestmaße der Be- und Entlüftungsö-

nungen entnehmen Sie derTabelle.

• Die Entlüftung wird immer diagonal ver-

setzt zum Saunaheizgerät in der hinteren

Saunawand im unteren Bereich ange-

bracht. Die Be- und Entlüftung darf nicht

verschlossen werden. Bitte beachten Sie

die Hinweise Ihres Saunakabinenliefe-

ranten.

• Für die Regelung bzw. Steuerung des Sau-

naheizgerätes ist eines der später angege-

benen Steuergeräte zu verwenden. Dieses

Steuergerät wird an geeigneter Stelle an

der Kabinen-Außenwand befestigt, die

zugehörigen Fühlergehäuse gemäß der

den Steuergeräten beiliegenden Monta-

geanleitung im Inneren der Saunakabine.

• Achtung: Bedeckungund nichtvor-

schriftsmäßig gefüllter Steinbehälter ver-

ursacht Brandgefahr.

• Der Saunaofen ist vor jeder Inbetriebnah-

me (insbesondere bei Fernwirken) auf si-

Wichtige Hinweise

• Bei unsachgemäßer Montage be-

steht Brandgefahr! Lesen Sie bitte diese

Montageanleitung sorgfältig durch. Be-

achten Sie besonders die Maßangaben

und die nachfolgenden Hinweise.

• Dieses Gerät kann von Kindern ab 8 Jah-

ren und darüber sowie von Personen mit

verringerten physischen, sensorischen

oder mentalen Fähigkeiten oder Mangel

an Erfahrung undWissen benutzt werden,

wenn sie beaufsichtigt oder bezüglich des

sicheren Gebrauchs des Gerätes unterwie-

sen wurden und die daraus resultierenden

Gefahren verstehen. Kinder dürfen nicht

mit dem Gerät spielen. Reinigung und

Benutzer-Wartung dürfen nicht von Kin-

dern ohne Beaufsichtigung durchgeführt

werden.

• Kinder müssen beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem Ge-

rät spielen.

• Die Montage und der Anschluss des

Saunaheizgerätes, Steuergerätes und an-

dererelektrischer Betriebsmittel mitfestem

Netzanschluss dürfen nur durch einen Fach-

mann erfolgen. Hierbei sind besonders die

notwendigen Schutzmaßnahmen nach

VDE 0100 v. § 49 DA/6 und VDE 0100 Teil

703/2006-2 zu beachten.

• Saunaheiz- und Steuergerät dürfen nur

in Saunakabinen aus geeignetem, harz-

cheren Zustand zu kontrollieren.

• VergewissernSie sichvorjeder Inbe-

triebnahme, dass keine Gegenstände auf

dem Saunaheizgerät abgelegt wurden.

• Achtung: Während des Betriebes

auftretende hohe Temperaturen am Sau-

naheizgerät können bei Berührung zuVer-

brennungen führen.

• Das Saunaheizgerät nicht bei geschlos-

sener Lufteintrittsönung in Betrieb neh-

men.

• Die Kabinenbeleuchtung mit der dazu-

gehörenden Installation muss in der Aus-

führung „spritzwassergeschützt“ DIN EN

VDE 0100 T 703 entsprechen. Daher ist in

Verbindung mit dem Saunaheizgerät nur

Saunaleuchte mit max. 40 Watt zu instal-

lieren.

• Die Sauna-Einrichtung (Saunaheiz-

gerät, Steuergerät, Beleuchtung usw.)

darf, bei festem Netzanschluss, nur durch

einen örtlich zugelassenen Elektroinstal-

lateur als fester Anschluss an das Netz an-

geschlossen werden.

• Alle Anschlussleitungen, die im Inneren

der Kabine verlegt werden, müssen Si-

likonleitungen sein und für eine Umge-

bungstemperatur von mindestens 170°C

geeignet. Werden als Anschlussleitung

einadrige Leitungen verwendet, müs-

sen diese durch ein biegsames, mit dem

Schutzleiter verbundenes, Metallrohr ge-

schützt werden. Den Mindestquerschnitt

der Anschlussleitung und die geeignete

Kabinengröße im Verhältnis zur An-

schlussleistung in kW entnehmen Sie der

Tabelle.

• Bei der Montage des Saunaheizgerätes

ist darauf zu achten, dass der senkrechte

Abstand zwischen Oberkante Saunaheiz-

gerät und Saunadecke eingehalten wird.

Den Abstand zwischen Unterkante Sau-

naheizgerät und Fußboden ebenfalls dem

Maßbildentnehmen.BeiStandöfen ist der

Abstand durch den Sockel bzw. die Stand-

füße vorgegeben.

• Fußbodenheizung in der Saunakabine

bewirkt eine erhöhte Oberächentempe-

ratur des Fußbodenbelages.

• Den Abstand zwischen Ofenschutzgitter

bzw. Liegebank und anderen brennbaren

Materialien zum Saunaheizgerät entneh-

men Sie den Maßangaben zu dem jewei-

ligen Saunaheizgerät.

• Beachten Sie auch die Vorgaben und An-

weisungen des Kabinenherstellers.

• Bei der Reinigung von scharfkan-

tigen Komponenten sind entsprechende

Eigenschutzmaßnahmen zu treen.

• Standöfen sind bauseitig gegen kippen zu

sichern.

• Achtung: Aufgusswasser immer

Anschlusskabel (Zuleitung zum Netz und zur

Kabinenbeleuchtung) vor Beschädigung ge-

schützt werden, z.B. durch Verlegung in Installa-

tionsrohren oder Anbringung von Holzabdeck-

leisten.

Das Saunaheizgerät darf bei Fernwirken* nur

in Verbindung mit einem geeigneten Abdeck-

schutz oder einer sonstigen Sicherheitseinrich-

tung verwendet werden.

*Fernwirken = Einstellen, Steuern und/oder Regeln eines

Gerätes durch einen Befehl, der außerhalb der Sichtweite

eines Gerätes vorgenommen werden kann, wobei Über-

tragungsmedien wie Telekommunikation, Tontechnik

oder Bussysteme angewendet werden. (hierzu zählen

auch Wochentimer) (aus EN 60335-1)

nur über dem Bereich der Steine aufgies-

sen.

• Bei nnischer Badeform nieKräuter

oder ähnliches in eine (falls vorhanden)

Aufnahmeschale legen. Brandgefahr!

• Achten Sie bei der Kabinenausfüh-

rung darauf, dass berührbare Glasächen

an der Kabinen Außenseite maximal 76°C

heißwerden dürfen.Gegebenenfallsmüs-

sen Schutzeinrichtungen angebracht wer-

den.

• Bitte beachten Sie, dass in Bereichen, die

hohen Temperaturen ausgesetzt werden,

Verfärbungen am Holz entstehen können.

Elektroanschluss

Diese Arbeit wird Ihr Elektroinstallateur ohne

weitere Erklärung gemäß dem v.g. Anschluss-

schema und nach dem in dem jeweiligen

Steuergerät eingeklebten Schaltbild durch-

führen können.

Beachten Sie jedoch, dass stromführende Lei-

tungen aus Sicherheitsgründen nicht sichtbar

an den Kabineninnenwänden verlegt werden

dürfen. Bei den meisten Saunakabinen sind

deswegen bereits in dem Wandelement mit

der Zuluftönung Leerrohre für die Kabelverle-

gung eingefügt .

Sollten in Ihrer Kabine keine Leerrohre vorhan-

den sein, bohren Sie unmittelbar neben dem

Saunaheizgerät, dort wo das Kabel aus dem

Saunaheizgerät herauskommt ein ausreichend

großes Loch in die Kabinenwand und führen

das Kabel durch dieses Loch nach außen und

dann zum Steuergerät . Auch an der Kabinen-

außenseite sollte das Kabel, so wie alle anderen

Achtung!

Sehr geehrter Kunde, nach den gültigen

Vorschriften ist der elektrische Anschluss

des Saunaofens sowie der Saunasteue-

rungnur durcheinen Fachmann eines au-

torisierten Elektrofachbetriebes zulässig.

Wir weisen Sie daher bereits jetzt darauf

hin, dass im Falle eines Garantieanspru-

ches eine Kopie der Rechnung des aus-

führenden Elektrofachbetriebes vorzule-

gen ist.

Zur Wahrung des Garantieanspruches

dürfen ausschließlich Originalersatzteile

des Herstellers verwendet werden.

Anschlußbeispiel einer Saunaanlage

400 V AC 3N

fan light

L N L N

L1 L2 L3 N W V U N N

3 4

S1 N

STB

Saunasteuergerät / Control unit /

Boîtier de commande / Пульт управления

Sensorbus

Saunabus

reserviert

U V W N

PE (Gr)

Sensor

Limiter

Saunaheizgerät / Sauna heater /

Poêle de sauna / Печь для сауны

max. 9 kW

Netz / Mains / Réseau / Сеть

230 V AC N

fan light

L N L N

L1 L2 L3 N W V U N N

3 4

S1 N

STB

Saunasteuergerät / Control unit /

Boîtier de commande / Пульт управления Sensorbus

Saunabus

reserviert

Saunaheizgerät / Sauna heater

U V W N

(Gr)

Sensor

Limiter

3,0 kW

4,5-6,0 kW

Verdrahtungsschema

1500 W

3x G-Ltg

4,5 kW

U V W NPE

N N

X Y Z

2000 W

3x G-Ltg

6,0 kW

U V W NPE

N N

X Y Z

3,0 kW

1500 W

2x G-Ltg

U V W NPE

N N

X Y Z

Achtung!

Immer Nullleiter N mit anklemmen!

Modell Ofenleistung

nach DIN elektr. Anschluss Absicherung

Steuergerät in A

Verbindung

Netz - Steuergerät

Verbindung

Steuergerät - Ofen

Inviso Mini

3,0 kW 230V N AC 50 Hz 1 x 16

5 x 2,5² 5 x 1,5²

4,5 kW

6,0 kW 400V 3N AC 50 Hz 3 x 16

Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte in mm² Kupferleitung.

Technische Daten

Invisio Mini Einbaumaße

H/B/T in cm

für Kabinen-

volumen

Mindestmaß

der Be- und

Entlüftung

Gewicht ohne

Steine und

Verpackung

Steinfüllung LSG

erforderlich

zu verwenden mit

den Steuergeräten

3,0 kW

65 / 71 / 77

x 66 / 38

3 - 5 m³ 20 x 4 cm

17 kg 15 kg nein

Econ-D-Serie

EMOTEC D

EmoStyle D/Di

EmoTouch-Serie

4,5 kW 4 - 6 m³ 35 x 3 cm

6,0 kW 16 - 8 m³ 35 x 4 cm

10 D

Das Saunaheizgerät ist für eine Anschlussspan-

nung von 400V AC 3N vorgesehen und über ein

Saunasteuergerät zu betreiben.

1. Saunaofen

2. Aufgußtrichter mit Silikonschlauch

3. Verstellbare Füße

4. Schutzgitter

5. Aufgussrinne

6. Winkelrohr

Die Mindesthöhe der Saunakabine muss innen

1,90 m betragen.

Der waagerechte (seitliche) Abstand zwischen

Ofen und Kabinenwand muss mindestens 4 cm

betragen

Der Abstand zwischen vorgesetzter Holzwand

bzw. Liegebank und anderen brennbaren

Materialien zum Ofen muss wie nachstehend

abgebildet eingehalten werden.

Das mitgelieferte Schutzgitter ist über dem

Ofen an der Oberkante der Trennwand zur

Sauna-Rückwand zu montieren (Abb. 1). Damit

soll verhindert werden, dass unbeabsichtigt

Gegenstände auf den Ofen fallen.

Entgegen den Angaben zu Fühlermontage

Ihres Saunasteuergerätes, wird der Ofenfühler

wie in der Abbildung gezeigt montiert.

Mindestabstände

Montagebeispiel (Seitenansicht)

Technische Daten

Spannung: 230 V N AC 50 Hz / 400 V AC 3N 50 Hz

Leistungsaufnahme: 3,0 kW / 4,5; 6,0 kW

Höhe: 650 / 710 / 770 mm

Breite: 660 mm

Tiefe: 380 mm

Steinfüllung: 15 kg

Ableitstrom: max. 0,75 mA je kW Heizleistung

Saunaofen für den Einsatz in privaten und ge-

werblichen Saunaanlagen.

Lieferumfang:

1 Saunaofen

1 Aufgusstrichter mit Silikonschlauch

1 Schutzgitter

4 Füße

1 Winkelrohr

1 Aufgussrinne

1 Polybeutel Nr. 237

1 Set Saunasteine (ca. 15 kg gesamt)

Klammermaße gelten für die diversen Einstell-

höhen der Füße.

Abb. 1

Maße in mm

min. 10

105

min. 30

min. 1900

100

720 (660/600)

1600

31545

min. 10

min. 30

min. 40

770 (710/650)

660

740

Schutzgitter

Ofenfühler

Zuluft

Invisio

Mini

Trichter

Trennwand

Montage

Befestigungs-

schrauben

Abdeckung

Fuß

Abb. 3

2.Abdeckung(Luftleithaube) demontieren

Lösen Sie die 4 Schrauben an den Seitenteilen

und 1 Schraube durch die Luftaustrittsönung

mittig am hinteren Teil der Abdeckhaube des

Ofens (siehe Abb. 3).

Die Abdeckung (Luftleithaube) nach oben

abnehmen.

Abb. 2a

Es gibt 3 einstellbare Fußhöhen von 3, 9 und

15 cm.

Abb. 2b

1. Ofenfüße montieren

Der Ofen steht nach der Montage unter der

Liegeeinrichtung.

Entfernen Sie die beiden unteren Schrauben der

Abdeckung des Anschlusskastens.

Die Ofenfüße mit der oenen Seite nach oben in

die seitlich am Ofen angebrauchten Führungen

einschieben.

Die Füße mit je einer Schraube (4,2x9,5) in der

gewünschten Höhe xieren. Anschließend die

beiden Schrauben der Anschlusskasten-Abde-

ckung wieder anbringen.

3. Steinkorb befüllen

Mitgelieferte Steine zunächst unter ießendem

Wasser waschen.

Stellen Sie den Ofen an seine endgültige Po-

sition.

Den Ofen an die Rückwand schieben.

Die Abstandhalter auf der Rückseite ergeben

den korrekten Abstand.

Verteilen Sie die Steine gleichmäßig im Stein-

korb, so dass zwischen den Steinen aureichend

Abstände für die Luftzirkulation bleiben. Siehe

Abb. 4.

Ofen nicht ohne Steine im Betrieb

nehmen! Brandgefahr!

Beachten Sie die Hinweise im Kapitel „Sauna-

steine“.

150

90 30

600

660

720

12 D

Abb. 6

Befestigungsschrauben

Aufgusstrichter

Silikonschlauch

Wasserrohr

Abb. 5

5. Abdeckung (Luftleithaube) montieren

Setzen Sie die Abdeckung mit der montierten

Aufgussrinne wieder auf den Ofen auf und be-

festigen Sie diese wieder mit den 5 Schrauben

an den Seitenteilen und dem Rückteil des Ofens.

Entfernen Sie die Schutzfolie der Abdeckung bei

der unlackierten Variante vollständig.

4. Aufgussrinne einsetzen

Die Aufgussrinne kann variabel eingesetzt wer-

den, so dass eine Befüllung von der rechten wie

auch von der linken Seite möglich ist.

Wählen Sie die Seite von welcher Sie den Auf-

guss durchführen möchten und setzen Sie die

Aufgussrinne entsprechend ein.

Anschließend befestigen Sie diese mit jeweils 2

Schrauben (4,2 x 9,5) pro Seite an der Abdeckung

(Luftleithaube).

Das Gefälle der Aufgussrinne muss von dem

Aufgussanschluß wegführen.

6. Montage Aufgusstrichter

Stecken Sie das mitgelieferte Wasserrohr (Win-

kelstück) in die seitliche Önung des Ofens über

die Aufgussrinne.

Befestigen Sie den Trichter an geeigneter Stelle,

z.B. Trennwand oder Rückseite einer Aufguss-

klappe mit 2 Spanplattenschrauben (5x16).

Beachten Sie bitte, dass der Trichter über dem

Niveau der Aufgussrinne montiert werden soll.

Der Montageort soll so ausgewählt

sein, dass die unbeabsichtigte Be-

rühung des Trichters ausgeschlossen wird.

Verbrennungsgefahr!

Verbinden Sie den Trichter und das Wasserrohr

am Ofen mit dem gelieferten Silikonschlauch.

Der Schlauch soll abfallend zum Wasserohr

führen.

Achten Sie auch darauf, dass der Schlauch an

keiner Stelle abgeknickt wird.

Abb. 4

Steinkorb

Abb. 8

Deckel

Anschlusskasten

Schutzgitter

Trennwand

Abb. 7

7. Fühler montieren

Entgegen den Angaben in der Anleitung für

das Steuergerät soll der Fühler wie auf der Abb.

1 (S. 8) angezeigt mittig über dem Ofen an

der Saunawand 10 cm unter dem Schutzgitter

montiert werden.

Schließen Sie den Fühler gemäß dem Anschluß-

plan für das jeweilige Steuergerät an.

8. Elektroanschluss am Ofen

Abdeckung des Anschlusskastens entfernen,

lösen Sie hierzu die 4 Schrauben (4,2x9,5) am

Deckel

Anschließend Anschlussleitung nach Schaltplan

anschließen. (siehe Bedruckung Klemmenun-

terlage)

Anschließend den Anschlusskasten wieder

mit der Abdeckung und den 4 Schrauben ver-

schließen.

9.Trennwand und Schutzgitter montieren

Montieren Sie dieTrennwand,so dass die vorge-

gebenen Mindestabstände eingehalten werden.

Siehe Abb. 1 (Seite 8) und Abb. 8. Trennwand

gehört nicht zum Lieferumfang des Ofens.

Überprüfen Sie die Trennwand auf festen Sitz.

Befestigen Sie das mitgelieferte Schutzgitter

zwischen der Saunawand und der Oberkante der

Trennwand mit 2 Spanplattenschrauben (5x16).

Das Schutzgitter verhindert, dass

Gegenstände unbeabsichtigt auf den Ofen

herunterfallen können. Ofen nicht ohne Gitter

betreiben! Brandgefahr!

10. Warnschild montieren

Warnschild mit 4 Stück Schrauben (2,9x9,5)

oberhalb des Schachtes an der Saunawand

anbringen.

14 D

Erstinbetriebnahme

Brandgefahr! Kontrollieren Sie immer

vor der Inbetriebnahme, dass keine brennbaren

Gegenstände auf oder am Saunaofen und

Schutzgitter liegen.

Saunasteuerung einschalten.

Geeignetes Programm (Einstellungen) wählen.

Beim ersten Aufheizen der Kabine kann es zu

einer leichten Geruchsbelästigung kommen.

Diese entsteht durch das erstmalige Erhitzen

der Heizkörper. Nach weiterem Betrieb tritt keine

Geruchsbelästigung mehr auf.

Sollte etwas nicht funktionieren

Störung: Ofen heizt nicht oder nur teilweise.

Ursache: Ein Heizstab oder mehrere Heizstäbe

defekt.

Abhilfe: Defekte Heizstäbe wechseln (nur durch

eine qualizierte Fachkraft).

Wartung

Heizstäbe wechseln (Abb. 9)

Vorbereitung

1. Ofen spannungsfrei schalten

2. Zugri zum Ofen verschaen

3. Abdeckung (Luftleithaube) entfernen,

4 Schrauben lösen.

4. Abdeckung des Anschlusskastens entfer-

nen (4 Schrauben lösen).

5. Steine entfernen

6. Steinkorb herausnehmen

7. Die 2 Befestigungsschrauben des Aua-

gebleches für die Heizstäbe lösen und

dieses nach außen schieben.

8. Elektrische Steckverbindungen vom Heiz-

stab abziehen.

9. Haltemutter am Heizstab lösen

10. Heizstab nach innen herausziehen

11. Neue Heizstäbe in vorgesehene Önungen

stecken.

12. Heizstäbe mit Haltmutter xieren.

13. Auageblech in richtige Position schieben

und befestigen.

14. Steinkorb wieder einsetzen

15. Elektrische Verbindungen an Heizstäben

wieder herstellen.

16. Steine einsetzen

17. Anschlusskasten-Abdeckung montieren

(4 Schrauben)

18. Abdeckung (Luftleithaube) montieren

(2 Schrauben je Stirnseite).

19. Elektrische Verbindung zu Ofen wieder

herstellen.

Verschieben des Saunaheizgerätes

Bitte entfernen Sie aus Gründen der Ma-

terialschonung zuerst die Saunasteine, bevor Sie

den Saunaofen auf dem Boden verschieben. Das

Gewicht der Steine und der hohe Schwerpunkt

können zur Instabilität und/oder Kratzer auf dem

Boden führen.

Abb. 9

Achtung!

Der Aufguss ndet verzögert statt. Gießen

Sie die Kelle in den Einfülltrichter in der

Kabine aus.

Durch den Silikon- Verbindungsschlauch wird

das Wasser dann über die Saunasteine im Ofen

geführt und durch die Aufgusswanne gleichmä-

ßig über den Steinen verteilt.

Mit der heißen aufsteigenden Luft wird der

Wasserdampf gleichmäßig in der Kabine ver-

teilt und führt somit zu einem angenehmen

Aufgussempnden.

Denken Sie daran, dass sich die Saunasteine nach

jedem Aufguss erst wieder neu erhitzen müssen,

um einen intensiven Dampfstoss zu erzeugen.

Warten Sie daher ca. 8 bis 10 Minuten bis zum

nächsten Aufguss.

Essenzen bzw. Aufgussmittel nur nach Herstelle-

rangaben dem Aufgusswasser beifügen.

1. Abdeckung (Luftleithaube)

2. Steinkorb

3. Auageblech Heizstäbe

4. Heizstäbe

5. Befestigung der Heizstäbe (Haltemutter)

6. Abdeckung des Anschlusskastens

Explosions Zeichnung

16 D

Saunasteine

Der Saunastein ist ein Naturprodukt. Über-

prüfen Sie die Saunasteine in regelmäßigen

Abständen. Die Saunasteine können insbeson-

dere durch scharfe Aufgusskonzentrate ange-

grien werden und sich im Laufe der Zeit zer-

setzen. Fragen Sie ggf. Ihren Sauna-Lieferanten.

Die mitgelieferten Saunasteine unter ießendem

Wasser gründlich waschen und so in den Stein-

behälter einlegen, dass sie keinen Druck auf die

Heizstäbe ausüben und die Luft weiterhin gut

zwischen den Steinen hindurch zirkulieren kann.

Die Menge der Aufguss-Steine reicht aus, um

einen Dampfstoß zu erzeugen, bei dem ca.

10 cl Wasser je m³ Kabinenvolumen verdampft

werden. Warten Sie nach jedem Aufguss ca. 10

Min. bis zum nächsten Aufguss. Erst dann haben

sich die Saunasteine wieder ausreichend erhitzt.

Wir empfehlen im gewerblichen Bereich, bei

täglicher Nutzung, die Steine alle 2–3 Monate

zu überprüfen und neu aufzulegen.

Im privaten Bereich sollten Sie die Steine mindes-

tens 1 Mal pro Jahr prüfen und neu auegen.

Geben Sie dem Aufgusswasser nie

mehr Aufgussmittel oder ätherische Öle

bei, als auf diesen Gebinden angegeben.

Verwenden Sie niemals Alkohol oder unver-

dünnte Konzentrate.

Achtung! Brandgefahr.

Wartung und Pege

Dieses Saunaheizgerät ist aus korrosionsarmen

Materialen gefertigt. Damit Sie lange Freude

mit Ihrem Saunaheizgerät haben, sollten Sie

das Gerät warten und pegen. Dabei müssen

Sie darauf achten, dass die im Ansaugbereich

bendlichen Önungen und Abstrahlbleche

immer frei sind. Diese können sich durch das

Ansaugen der Frischluft leicht mit Flusen und

Staub zusetzen. Dadurch wird die Luftkonvekti-

on des Saunaheizgerätes eingeschränkt und es

können unzulässige Temperaturen auftreten.

Reinigen, bzw. Entkalken Sie die Geräte bei Be-

darf. Bei eventuell auftretenden Mängeln oder

Verschleißspuren, wenden Sie sich an Ihren

Saunahändler oder direkt an das Hersteller-

werk.

Sollten Sie Ihre Sauna über längere Zeit nicht

benutzen, vergewissern Sie sich vor erneuter

Inbetriebnahme, dass keine Tücher, Reini-

gungsmittel oder sonstige Gegenstände auf

dem Saunaheizgerät oder dem Verdampfer

abgelegt sind.

!Bitte dringend beachten!

Steine im Steinbehälter des Saunaheizers

nicht aufschichten, sondern grob aue-

gen, damit möglichst viele Zwischenräu-

me für die durchströmende Heißluft ver-

bleiben. Dabei ist darauf zu achten, dass

die Steine keinen Druck auf die Heizstäbe

ausüben.

Dem Saunaheizer nur abgekühlte Steine

entnehmen.

Es kann nicht ausgeschlossen werden,

dass heiße Steine, oder Teile davon, aus

dem Steinkorb fallen.

Brandgefahr!

Bei der Installation von Saunaheizgeräten

ist die DINVDE 0100 Teil 703 zu beachten!

Diese Norm macht in Ihrer aktuellen Ausgabe,

gültig seit Februar 2006, unter Änderungen Ab-

satz 703.412.05 folgende Aussage; Zitat:

Der zusätzliche Schutz muss für alle Stromkreise

der Sauna durch einen oder mehrere Fehlerstrom-

Schutzeinrichtungen (RCDs) mit einem Bemes-

sungsdierenzstrom nicht größer als 30 mA vor-

gesehen werden, ausgenommen hiervon sind

Saunaheizungen.

Die EN 60335-1 DIN (VDE 0700 Teil 1) :2012-10

besagt unter Abchnitt 13.2 folgendes Zitat:

Der Ableitstrom darf bei Betriebstemperatur

folgende Werte nicht überschreiten:

bei ortsfesten Wärmegeräten der Schutzklasse I

0,75 mA; oder 0,75 mA je kW Bemessungsaufnah-

me des Gerätes, je nachdem, welcher Wert größer

ist, mit einem Höchstwert von 5 mA.

Sollte jedoch eine Fehlerstrom-Schutzeinrich-

tung (FI-Schalter) eingebaut werden, so ist

darauf zu achten, dass keine weiteren elektri-

schen Verbraucher über diesen FI-Schalter ab-

gesichert werden.

Nach dem heutigen Stand der Technik ist es

nicht sinnvoll, dampfdichte Rohrheizkörper für

Saunaöfen einzusetzen. Es kann vorkommen,

dass die Magnesiumoxidfüllung der Heizkör-

per durch den dampfdiusen Silikonverschluss

etwas Feuchtigkeit aus der Umgebungsluft

zieht, welches in wenigen Fällen zum Auslösen

des FI - Schutzschalters führen kann. Dies ist

ein Physikalischer Vorgang und kein Fehler des

Herstellers.

In diesem Fall muss der Ofen von einem Fach-

mann unter Aufsicht aufgeheizt werden, wobei

die Funktion des FI-Schalters umgangen wird.

Nachdem die Feuchte nach ca. 10 min. aus den

Heizstäben entwichen ist, kann der FI-Schalter

wieder in den Stromkreis einbezogen werden!

Ist der Saunaofen über längere Zeit nicht be-

nutzt worden, so empfehlen wir ein Aufheizen

ca. alle 6 Wochen, damit sich die Heizstäbe

nicht mit Feuchte anreichern können.

Sollte also bei Inbetriebnahme der FI-Schalter

auslösen, muss die elektrische Installation

nochmals überprüft werden.

Für den ordnungsgemäßen Anschluss der Heiz-

geräte ist der Elektroinstallateur verantwortlich

und somit ist eine Haftung durch den Hersteller

ausgeschlossen!

18 D

Service Adresse

EOS Saunatechnik GmbH

Schneiderstriesch 1

35759 Driedorf

Germany

Tel: +49 (0)2775 82-514

Fax: +49 (0)2775 82-431

[email protected]

www.eos-sauna.de

Verkaufsdatum:

Stempel und Unterschrift des Händlers:

Recycling

Bitte diese Adresse zusammen mit der Montageanwei-

sung gut aufbewahren.

Damit wir Ihre Fragen schnell und kompetent beantwor-

ten können, geben Sie uns immer die auf dem Typen-

schild vermerkten Daten wieTypenbezeichnung, Artikel-

Nr. und Serien-Nr. an.

Nicht mehr gebrauchte Geräte / Leuchtmittel

sind gem. Richtlinie 2012/19/EU bzw. ElektroG

zum Recyceln bei einer Wertstosammelstelle

abzugeben. Nicht mit dem Hausmüll entsor-

gen.

Allgemeine Servicebedingungen (ASB)

I. Geltungsbereich

Diese Servicebedingungen gelten für Serviceabwick-

lungen inklusive Überprüfung und Reparaturen von

Reklamationen, soweit nicht im Einzelfall abweichende

Vereinbarungen schriftlich getroen sind. Für alle unsere -

auch zukünftigen - Rechtsbeziehungen sind ausschließlich

die nachfolgenden Servicebedingungen maßgebend.

Entgegenstehende Bedingungen des Bestellers erkennen

wir nicht an, es sei denn, wir stimmen ihrer Geltung aus-

drücklich schriftlich zu. Bedingungen des Auftraggebers

in dessen allgemeinen Geschäftsbedingungen oder

Auftragsbestätigung wird hiermit ausdrücklich widerspro-

chen.Vorbehaltlose Annahme von Auftragsbestätigungen

oder Lieferungen bedeutet keine Anerkennung solcher

Bedingungen. Nebenabreden und Änderungen bedürfen

der schriftlichen Bestätigung.

II. Kosten

Folgende Aufwendungen, die im Zusammenhang mit der

Serviceabwicklung stehen trägt der Auftraggeber:

• Demontage/Montage sowie elektrische (De-) Instal-

lation.

• Transport, Porto und Verpackung.

• Funktionsprüfung und Fehlersuche inkl. Prüf- und Re-

paraturkosten.

Eine Rechnungsstellung an Dritte erfolgt nicht.

III. Leistungspichten / Mitarbeit des Auftrag-

gebers

Der Auftraggeber hat den Hersteller bei der Durchführung

der Serviceabwicklung kostenfrei zu unterstützen.

Im Garantiefall erhält der Auftraggeber die, für

den Servicefall notwendigen Ersatzteile kostenfrei

bereitgestellt.

IV. Serviceeinsatz durch Mitarbeiter vom

Technikhersteller

Für den Fall, dass für einen Servicefall zwingend ein Mit-

arbeiter desTechnikherstellers vor Ort die Serviceabwick-

lung vornehmen soll, ist dies im Vorfeld zu vereinbaren.

Die entstehenden Kosten werden, sofern der Hauptgrund

des Servicefalls nicht im Verschulden des Technikher-

stellers begründet ist, nach dem Serviceeinsatz an den

Auftraggeber berechnet und sind von diesem innerhalb

des vereinbarten Zahlungsziels vollständig auszugleichen.

V. Gewährleistung

Die Gewährleistung wird nach den derzeit gültigen

gesetzlichen Bestimmungen übernommen. Sämtliche

Verpackungen unserer Produkte sind für den Stückgut-

versand (Palette) konzipiert. Wir weisen an dieser Stelle

ausdrücklich darauf hin, dass unsere Verpackungen nicht

für den Einzelversand per Paketdienst geeignet sind. Für

Schäden, die aufgrund von unsachgemäßer Verpackung

im Einzelversand entstehen, übernimmt der Hersteller

keine Haftung.

VI. Herstellergarantie

Wir übernehmen die Herstellergarantie nur, sofern In-

stallation, Betrieb und Wartung umfassend gemäß der

Herstellerangaben in der betreffenden Montage- und

Gebrauchsanweisung erfolgt sind.

• Die Garantiezeit beginnt mit dem Datum des Kaufbe-

leges und ist grundsätzlich auf 24 Monate befristet.

• Garantieleistungen erfolgen nur dann, wenn der Kauf-

beleg zum betreenden Gerät im Original vorgelegt

werden kann.

• Bei Änderungen am Gerät, die ohne ausdrückliche

Zustimmung des Herstellers vorgenommen wurden,

verfällt jeglicher Garantieanspruch.

• Für Defekte, die durch Reparaturen oder Eingrie von

nicht ermächtigten Personen oder durch unsachge-

mäßen Gebrauch entstanden sind, entfällt ebenfalls

der Garantieanspruch.

• Im Rahmen der Geltendmachung von Garantiean-

sprüchen die Seriennummer sowie die Artikelnum-

mer zusammen mit der Gerätebezeichnung und einer

aussagekräftigen Fehlerbeschreibung anzugeben.

• Diese Garantie umfasst die Vergütung von defekten

Geräteteilen mit Ausnahme der üblichen Verschleiß-

teile. Verschleißteile sind unter anderem Leuchtmittel,

Glasteile, Rohrheizkörper und Saunasteine.

• Innerhalb der Garantie dürfen nur Originalersatzteile

eingesetzt werden.

• Serviceeinsätze von Fremdrmen bedürfen der

schriftlichen Auftragserteilung unserer Serviceabtei-

lung.

• Der Versand der betreenden Geräte an unsere Servi-

ceabteilung erfolgt durch und zu Lasten des Auftrag-

gebers.

• Elektromontage und Installationsarbeiten, auch im

Service- und Austauschfall, erfolgen zu Lasten des

Kunden und werden vom Technikhersteller nicht

übernommen.

Beanstandungen an unseren Produkten sind bei dem

zuständigen Fachhändler anzuzeigen und werden aus-

schließlich über diesen abgewickelt.

Ergänzend zu den vorstehenden Servicebedingungen

gelten die Allgemeinen Geschäftsbedingungen desTech-

nikherstellers in ihrer jeweils gültigen Fassung, die unter

www.eos-sauna.com/agb abgerufen werden können.

Stand: 08/2018

20 GB

English

Contents

Intended use............................................................................................................................................... 21

General notes............................................................................................................................................. 21

Important notes........................................................................................................................................22

Advice for electrical connection ......................................................................................................... 24

Wiring diagram and connection example....................................................................................... 25

Installation

Technical specifications ..................................................................................................................27

Minimal clearances........................................................................................................................... 27

Installation (basic steps) ...........................................................................................................28-29

Installation of the infusion funnel............................................................................................... 29

Installation final steps...................................................................................................................... 30

Commissioning / first switching.................................................................................................. 31

Replacement of heating elements........................................................................................31-32

Sauna stones .............................................................................................................................................. 33

Maintenance and care ............................................................................................................................ 33

Service address..........................................................................................................................................35

Recycling...................................................................................................................................................... 35

Warranty....................................................................................................................................................... 35

General Terms and Conditions of Service........................................................................................ 36
