8
ETA / 02

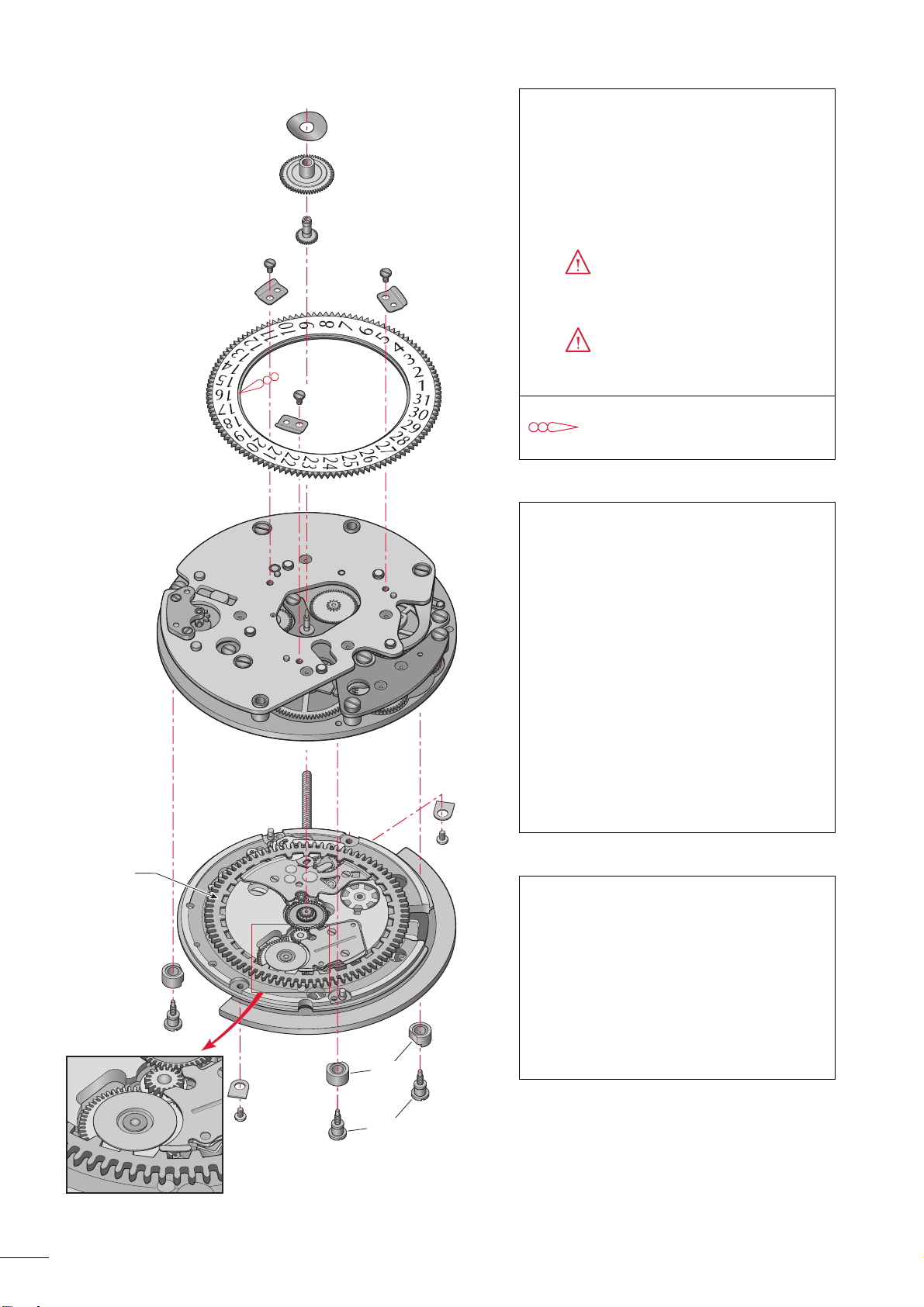

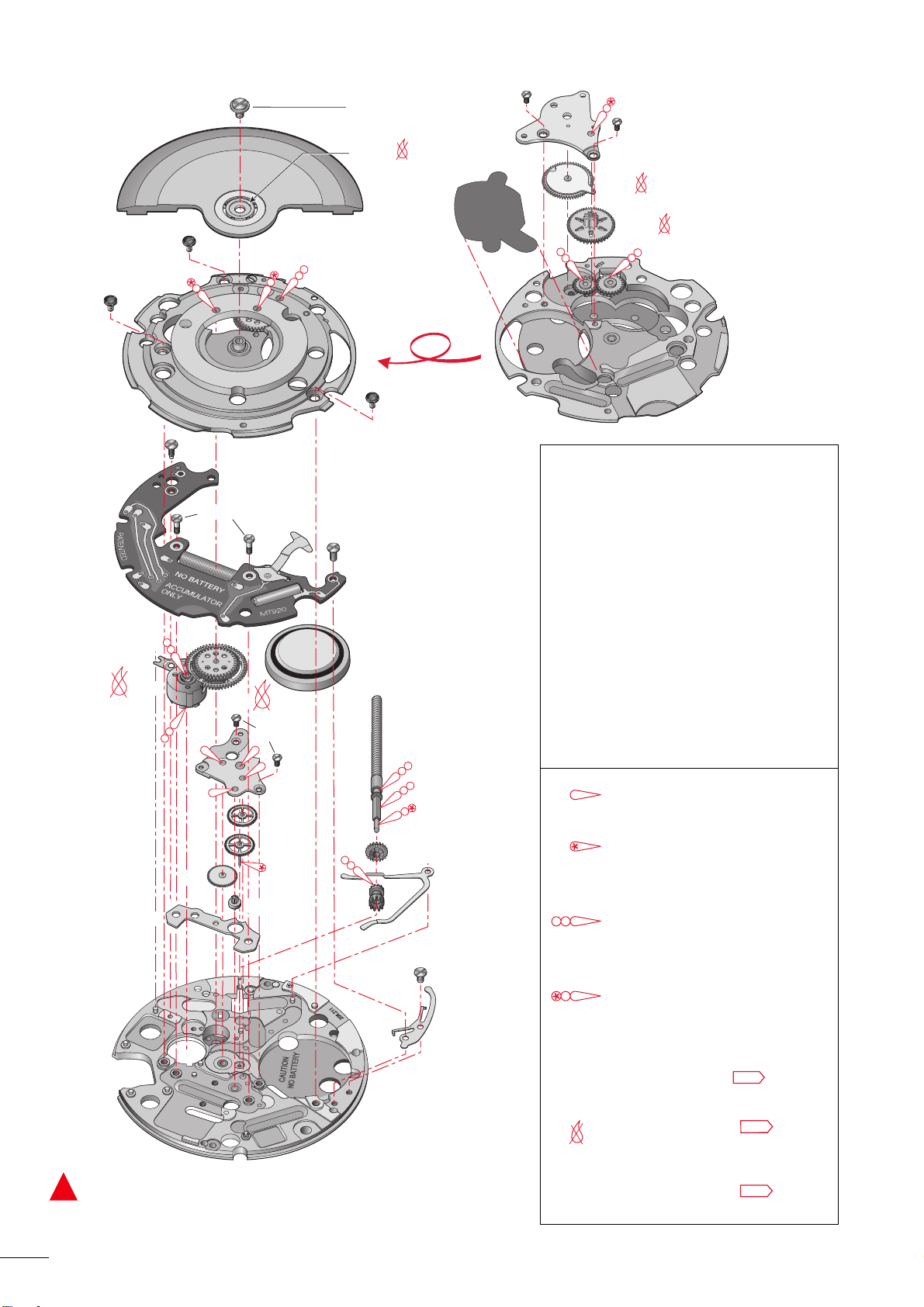

Assembling the chronograph
module with basic movement
The chronograph module (8510) comes
already oiled and ready assembled with the
basic movement.
Note B

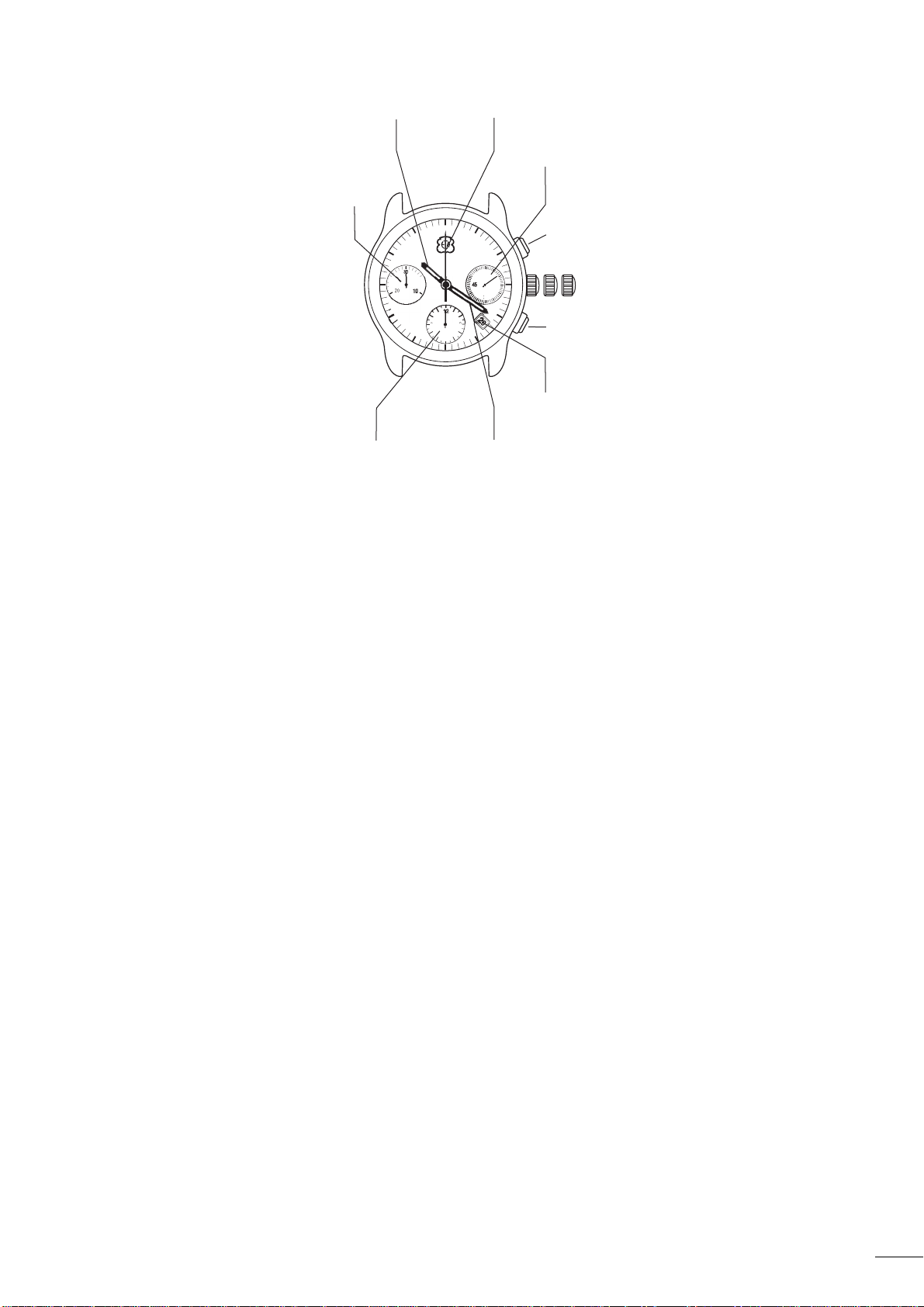

When assembling the chronograph module
(8510) on the basic movement with pushbutton
A in Start position, always ensure that the
following wheels mesh perfectly with one
another:

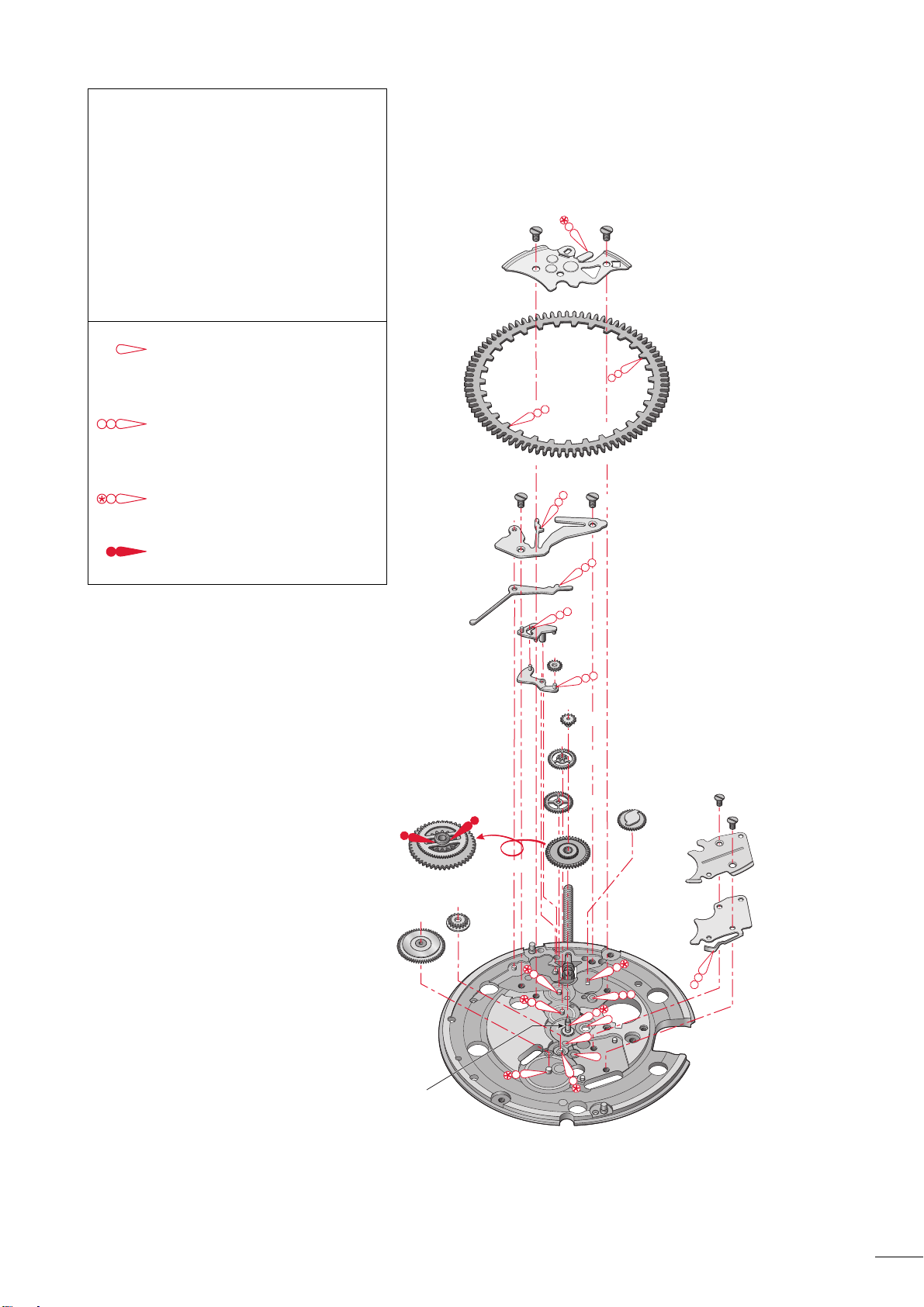

Basic movement Chronograph
module
Hand-setting stem in position 2
(turn gently).
Additional Additional
intermediate --> intermediate
date wheel date wheel
setting wheel (2816)
Driving wheel 60 seconds
on second --> counter wheel
wheel (284)
Hand-setting stem in position 3
(turn gently).

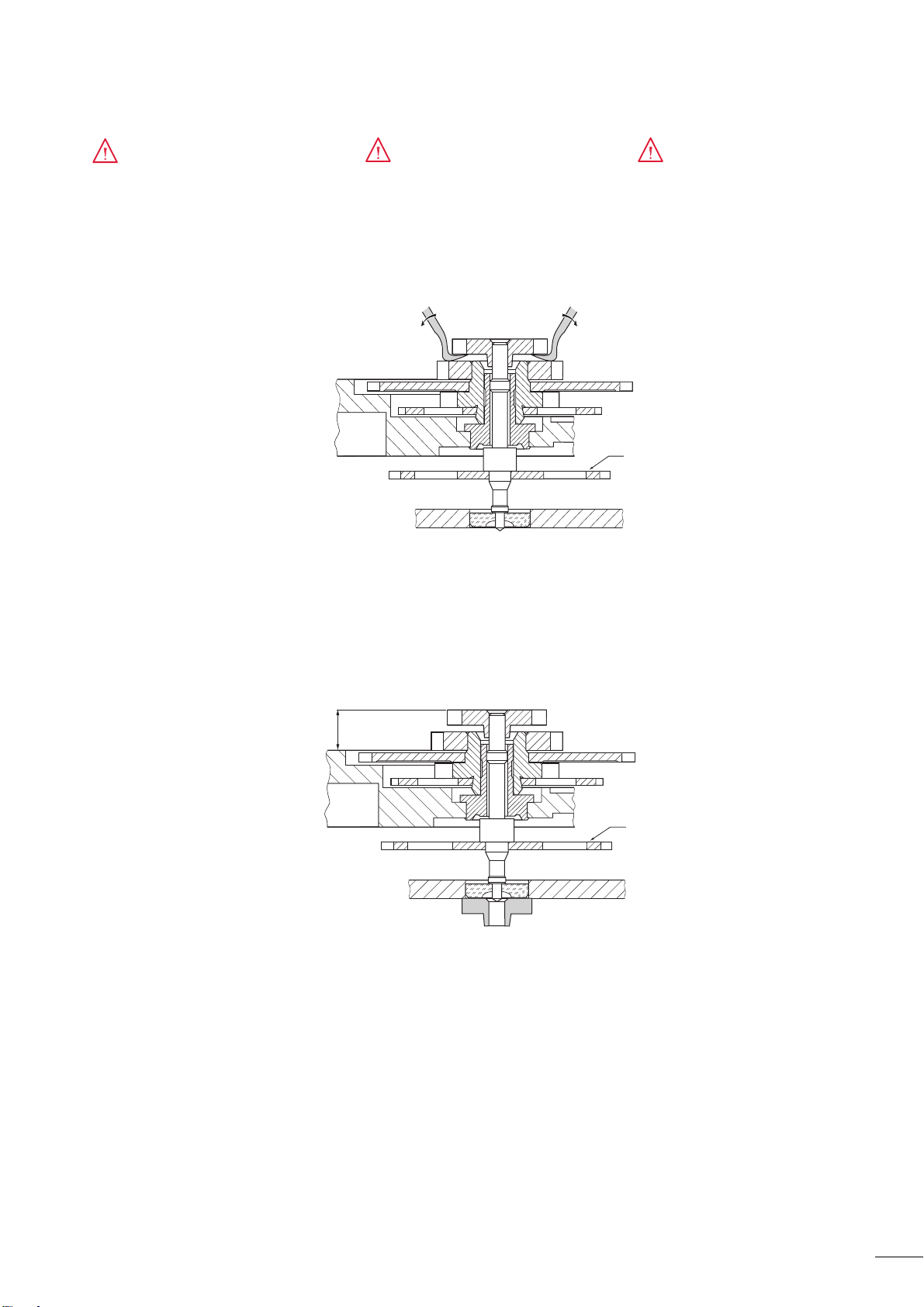

Cannon-pinion with Cannon-pinion
driving wheel (242/1) --> and hour wheel

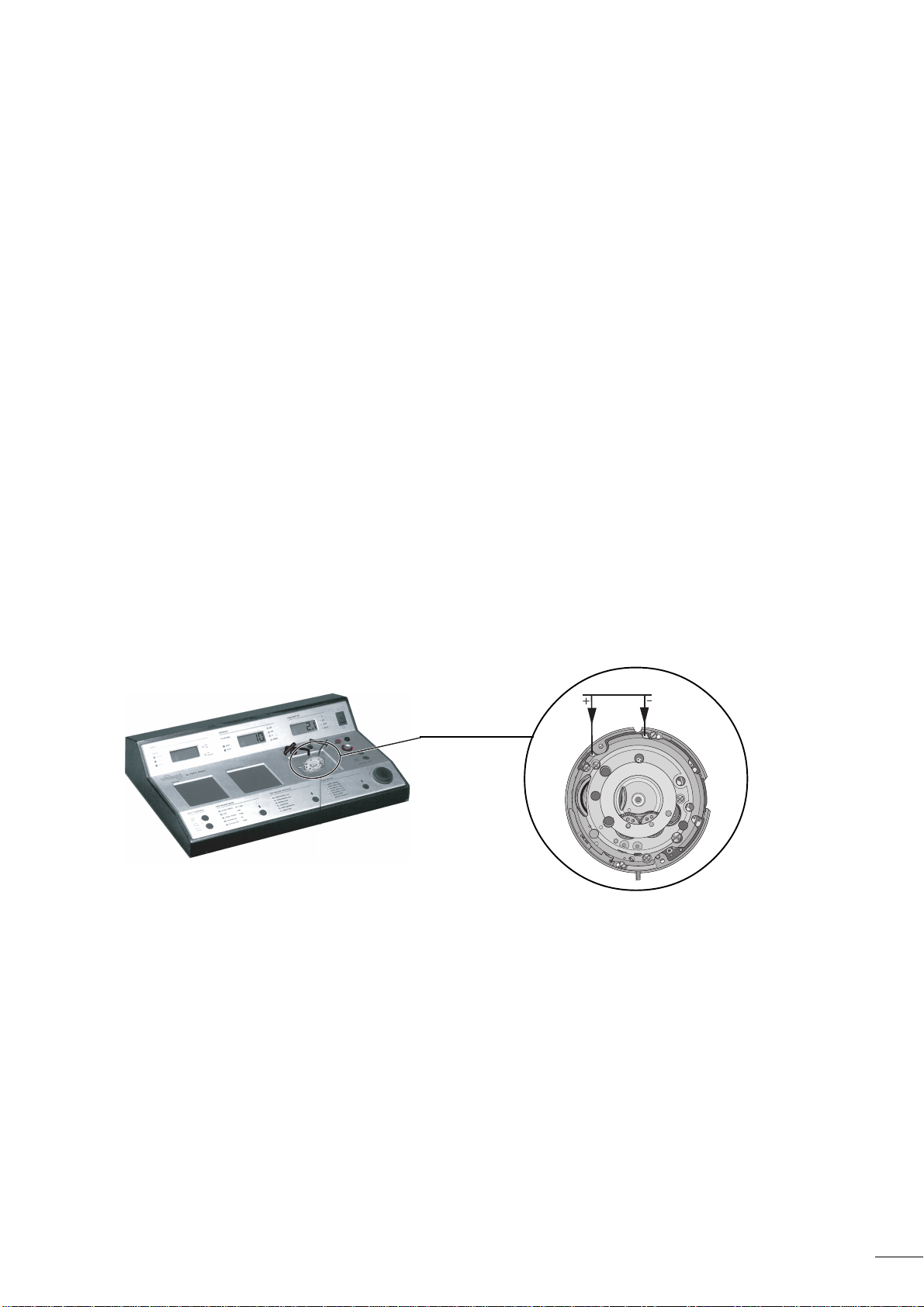

Before assembling the chronograph module,
check that the basic movement operates
correctly.
Zusammenbau des Chronomodul
mit Basiswerk
Die Lieferung der Chronograph-Baugruppe
erfolgt in geöltem Zustand, fertigeingebaut
mit dem Basiswerk geliefert.
Hinweis B
Beim Zusammenbau der Chronograph-
Baugruppe (8510) auf das Basiswerk mit
Drücker A in Startposition muss unbedingt das
einwandfreie Ineinandergreifen nachstehender
Räder überprüft werden:
Basiswerk Chronograph-
Baugruppe
Aufzugwelle in Stellung 2
(leicht drehen).
Verbindungsrad Zusatz-Zwischenrad
des Zusatz- --> für Datum
Zwischenrads für
Datum (2816)
Mitnehmerrad auf 60 Sekunden
Sekundenrad --> Zählerrad
(284)
Aufzugwelle in Stellung 3
(leicht drehen).
Minutenrohr mit Mit- Minutenrohr
nehmerrad (242/1) --> und Stundenrad
Vor dem Anschrauben des Chronomoduls,
überprufen ob das Werk läuft.
Assemblage du module chronogra-
phe avec le mouvement de base
Le module chronographe est fourni huilé,
prêt et assemblé avec le mouvement de
base.
Remarque B
Lors du remontage du module chronographe
(8510) sur le mouvement de base, poussoir A
en position Start, il faut absolument contrôler
le parfait engrènement des mobiles suivants :
Mouvement Module
de base chronographe
Tige de mise à l'heure en position 2
(tourner légèrement).
Renvoi de la roue Disque du
intermédiaire --> quantième
supplémentaire
de quantième (2816)
Roue entraîneuse Roue compteur
sur roue de --> 60 secondes
seconde (284)
Tige de mise à l'heure en position 3
(tourner légèrement).
Chaussée avec roue Chaussée et
entraîneuse (242/1) --> roue des heures
Avant de visser le module chronographe,
s'assurer que le mouvement de base fonc-
tionne.
