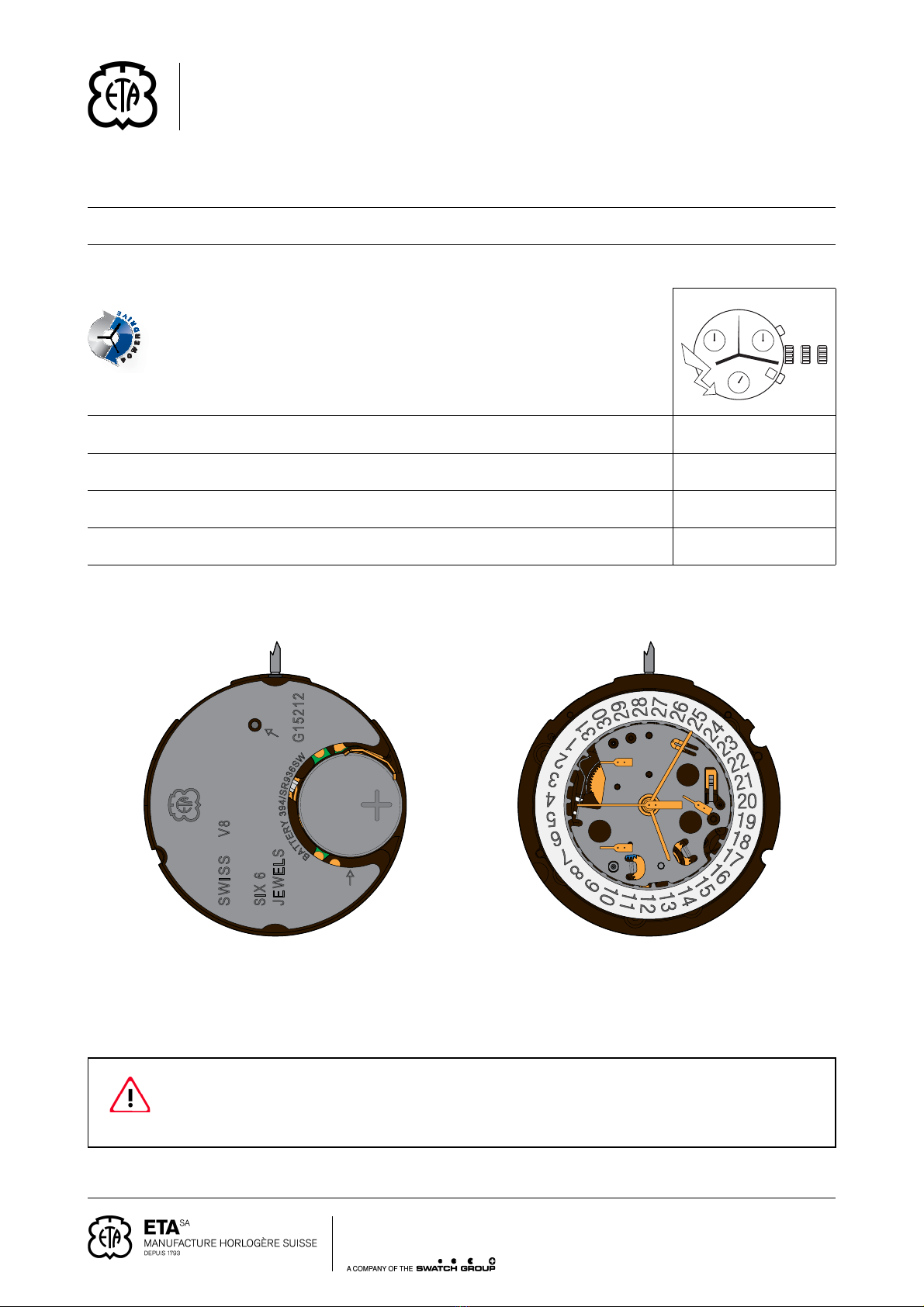

eta G15.212 PWD Use and care manual

TECHNICAL COMMUNICATION
COMUNICACIÓN TÉCNICA
COMUNICAZIONE TECNICA
ETA SA Manufacture Horlogère Suisse
SC Marketing & Communication | Bahnhofstrasse 9 | 2540 Grenchen | Switzerland
Phone [phone] | Fax [phone] | [e-mail] | www.eta.ch
10 ½´´´ ETA G15.212 PWD CT G15212 ESI 624335 01 17.11.2016
10 ½´´´ Ø 23,30 mm
Movement height Altura sobre máquina Altezza sopra movimento 5,25 mm
Height on battery Altura sobre pila Altezza sopra pila 5,25 mm
Number of jewels Número de piedras Numero di pietre 6
Frequency Frecuencia Frequenza 32’768 Hz
The repair and reconditioning work must only be performed by properly trained personnel.
Las tareas de reparación y revisión sólo deben ser llevadas a cabo por personal debidamente formado.
I lavori di riparazione e di revisione devono essere eseguiti esclusivamente da personale adeguatamente
formato.
321

ETA SA Manufacture Horlogère Suisse
2
CT G15212 ESI 624335 01 17.11.2016
General information Información general Informazioni generali
Before starting work, please study this
"Technical communication" carefully.
Esta "Comunicación técnica" deberá estu-
diarse muy bien antes de comenzar los
trabajos.
Questa "Comunicazione Tecnica" deve es-
sere studiata attentamente prima dell’ini-
zio dei lavori.
Eye protection is obligatory for all opera-
tions / work on the movement!
Es obligatorio utilizar protección ocular
para todos los trabajos en y con el reloj.
Per tutti i lavori su e con il movimento
dell’orologio è obbligatorio proteggere gli
occhi!
ETA SA disclaims any liability in case of
damage arising from failure to observe this
"Technical communication".
ETA SA no se hace responsable de los da-
ños provocados como consecuencia de la
inobservancia de esta "Comunicatión téc-
nica"
ETA SA declina qualunque responsabilità
per eventuali danni causati dalla mancata
osservanza della presente "Comunicazione
tecnica".
Environmental protection re-
quirements
Normas de protección medio-
ambiental
Disposizioni relative alla prote-
zione ambientale
The legal provisions relating to waste
handling and disposal must be ob-
served in all operations / work on
the movement!
In particular, lubricating and cleaning pro-
ducts harmful to the environment must be
disposed of in accordance with the rules!
Deperá cumplirse la normativa legal
relativa al reciclaje y la eliminación co-
rrectos de los residuos en todos los
trabajos en y con el reloj.
En especial, deberán eliminarse correcta-
mente los productos lubrificantes y de lim-
pieza peligrosos para el medio ambiente.
Per tutti i lavori su e con il movimento
dell’orologio si dovranno rispettare le
disposizioni di legge relative al corret-
to riciclaggio e smaltimento dei rifiuti!
In particolare si dovrà provvedere al corret-
to smaltimento di lubrificanti e detergenti
nocivi per l’ambiente!
Substances prone to cause water pol-
lution must be stored, transported, col-
lected and disposed of in appropriate
vessels.
They must not pollute the soil or be
poured into sewage systems!
Las sustancias contaminantes del
agua deben recorgerse, almacenarse,
transportarse y eliminarse en recipientes
adecuados.
En ningún caso se permitirá que con-
taminen el suelo o que lleguen a la ca-
nalización!
Le sostanze inquinanti per l’acqua de-
vono essere conservate, trasportate, rac-
colte e smaltite in contenitori adatti.
Queste non devono inquinare il terreno
o arrivare nelle canalizzazioni!
Explanation of symbols Significado de los símbolos Spiegazione dei simboli
Caution! Risk of material damage!
Below are some obligatory instructions for
preventing any material damage!
Atención Peligro de daños materiales
Instrucciones que deberán respetarse ne-
cesariamente para evitar daños materiales!
Attenzione! Pericolo di danni
materiali!
Seguono importanti indicazioni che devono
essere tassativamente rispettate per evita-
re danni materiali!

3
CT G15212 ESI 624335 01 17.11.2016 ETA SA Manufacture Horlogère Suisse
List of components - Lista de piezas - Lista dei componenti
Pos
Article number
Número de artículo
Numero articolo
List of components Lista de piezas Lista fornitori
1Var Handsetting stem Tija de puesta en hora Albero di messa all'ora
2 7613226082656 Battery Pila Pila
37613226008243 Battery limiting spring Muelle de limitación de pila Battery limiting spring
Var Variant Variante Variante
Interchangeability and variants
can be found on the
ETA ONLINE SHOP (EOS):
www.eta.ch
→ Customer Service
→ Customer Service Portal
La intercambiabilidad y las
variantes se encuentran en
ETA ONLINE SHOP (EOS):
www.eta.ch
→ Customer Service
→ Customer Service Portal
L’intercambiabilità e le varianti si
trovano sul
ETA ONLINE SHOP (EOS):
www.eta.ch
→ Customer Service
→ Customer Service Portal

ETA SA Manufacture Horlogère Suisse
4
CT G15212 ESI 624335 01 17.11.2016
Materials - Fornituras - Forniture
32
1 Var

5
CT G15212 ESI 624335 01 17.11.2016 ETA SA Manufacture Horlogère Suisse
Pièces de rechange - Piezas de repueste - Pezzi di ricambio:
1 Var
2
3
Movement undivisbile !
Movimiento no desmontable
Movimento non smontabile !
Function code (see "Manufacturing information").
Códico función (véase "Información de producción").
Codice funzione (vedere "Informazione di produzione").
Identification - Identificación - Identificazione
1
1

ETA SA Manufacture Horlogère Suisse
6
CT G15212 ESI 624335 01 17.11.2016
Electrical tests - Controles eléctricos - Controlli elettrici
Mesure Position Méthode et limite Echelle de
mesure Remarques
Battery voltage Battery voltage
U > 1,50 V
2 V
(Ri ≥10 kΩ/V)
Check the battery voltage outside of the
movement.
Motor functioning
Place the battery with the stem in
position 1 only and make sure that
the counter motors perform a slow,
even run. Measurement with controlled battery.
If the battery is depleted, the movement
will not move.
Move the stem into position 2 and
make sure that the counter motors
perform a fast, even turn.
Consumption of
electronic module
Stem in position 3
I ≤0,70 µA
10 µA Measurement without battery with
external power supply 1.55 V.
Consumption of mo-
vement
Stem in position 1 + reset the chro-
nograph to zero.
I ≤4,20 µA
Consumtion of mo-
vement and chrono-
graph
Stem in position 1 + start the chrono-
graph, measurement should only be-
gin once quick and continuous
motion of a hand has set in.
I ≤8,10 µA
• Ohmmeter with a test voltage higher than 0.40 V unsultable, recommanded voltage = 0.20 V.
The tests must be conducted at an ambient temperature between 20° C and 25° C.
Medición Posición Método y límite Escala de
medición Notas
Tensión de la pila Tensión de la pila
U > 1,50 V
2 V
(Ri ≥10 kΩ/V)
Comprobar la tensión de la pila fuera del
movimiento.
Funcionamento de
los motores
Colocar la pila con la tija en la
posición 1 exclusivamente y
asegurarse de que los motores de
los contadores efectúan una vuelta
lenta y regular. Medición con batería controlada.
Si la pila está descargada, el movimiento
se queda parado.
Arrastrar la tija a la posición 2 y
asegurarse de que los motores de
los contadores efectúan una vuelta
rápida y regular.
Consumo de módu-
lo eléctrico
Tija a la posición 3
I≤0,70 µA
10 µA Medición sin pila, con alimentación
exterior. 1,55 V.
Consumo de los mo-
vimiento
Tija a la posición 1 + puesta a cero
del cronógrafo
I≤4,20 µA
Consumo de
movimiento y cronó-
grafo
Stellwelle in Position 1 + START
Chronograph, Messung beginnen,
sobald sich ein Uhrzeiger schnell und
regelmässig bewegt.
I ≤8,10 µA
• Ohmímetro on una tensión de prueba superior a 0,40 V inadecuato, tensión recomendada = 0,20 V.
Los controlas deben realizarse a una temperatura ambiente comprendida entre 20°C y 25°C.
Pos. 1
Pos. 2
Pos. 3
1
2
3
4
5
1
2
3
4+5
2+5
2+5
1
2
3
4+5
2+5
2+5

7
CT G15212 ESI 624335 01 17.11.2016 ETA SA Manufacture Horlogère Suisse
Misura Posizione Metodo e limite Scala di
misura Osservazioni
Tensione della pila Tensione della pila
U > 1,50 V
2 V
(Ri ≥10 kΩ/V)
Controllare la tensione della pila al di fuori
del movimento.
Motor functioning
Mettere la pila con l’albero
esclusivamente in posizione 1 e
prestare attenzione che i motori dei
contatori compiano un giro lento e
regolare. Misurazione con batteria controllata.
Se la pila è scarica, il movimento si
arresta.
Tirare l’albero in posizione 2 e
prestare attenzione che i motori dei
contatori compiano un giro rapido e
regolare.
Consumo del mo-
dulo elettrico
L’albero in posizione 3
I≤0,70 µA
10 µA Misura senza pila, con alimentazione
esterna 1,55 V.
Consumo del movi-
mento
L’albero in posizione 1 + azzerare il
cronografo.
I≤ 4,20 µA
Consumo del movi-
mento e cronografo
L’albero in posizione 1 + start del
cronografo, misurazione non appena
una lancetta si muove rapidamente e
continuamente.
I≤8,10 µA
• Ohmmetro su una tensione di prova superiore a 0,40 V inadatto, tensione consigliata = 0,20 V.
I controlli devono essere effetuati a temperatura ambiente compresa tra 20° C e 25° C.
Checking the intantaneous rate Control de la marcha instantánea Controllo della marcia istantánea
For information regarding checking the in-
stantaneous rate see:
Manufacturing Information:
- Checking the rate
Para información sobre el control de la
marcha instantánea véase:
Información productor:
- Control de la marcha
Per informazioni riguardo il controllo
della marcha instantanea vedere:
Informazioni produttori:
- Controllo della marcia
Current supply Alimentación Alimentazione
Silver oxide battery
U = 1.55 V, "Low Drain" type.
Pila al óxido de plata.
U = 1,55 V, tipo "Low Drain".
Pila all’ossido d’argento
U = 1,55 V, tipo "Low Drain" tipo.
Battery Ø 9.50 mm, height 3.60 mm
Capacity 84 mAh (Renata).
Pila Ø 9,50 mm, altitud 3,60 mm
Capacidad 84 mAh (Renata).
Pila Ø 9,50 mm, altezza 3,60 mm
Capacità 84 mAh (Renata).
Renata, Varta, Energizer
No. 394, SR 936 SW.
Renata, Varta, Energizer
No. 394, SR 936 SW.
Renata, Varta, Energizer
No. 394, SR 936 SW.
1
2
3
4+5
2+5
2+5

ETA SA Manufacture Horlogère Suisse
8
CT G15212 ESI 624335 01 17.11.2016
Fitting the battery Colocacíon de la pila Posa della pila
Slide the battery under the two metal
tabs of the module cover.
Press the battery firmly into its
mounting . The finger of the mod-
ule cover keeps the battery in po-
sition.
Colocar la pila debajo de las dos lengüetas
metállicas del cubre–módulo.
Apretar la pila al fondo de su alojamiento
. El dedo del cubre–módulo sujeta
la pila en su sitio.
Far scivolare la pila sotto le due linguette
metalliche del copri–modulo.
Premere la pila al fondo del suo alloggio
. Il dito del copri–modulo mantiene
la pila nella sua posizione.
The tool must not be electrically con-
ductive!
La herramienta no deben ser conductoras
de la electricidad!
L’utensile non deve condurre elettricità!
1
2
3
1
2
3
1
2
3
1
2

9
CT G15212 ESI 624335 01 17.11.2016 ETA SA Manufacture Horlogère Suisse

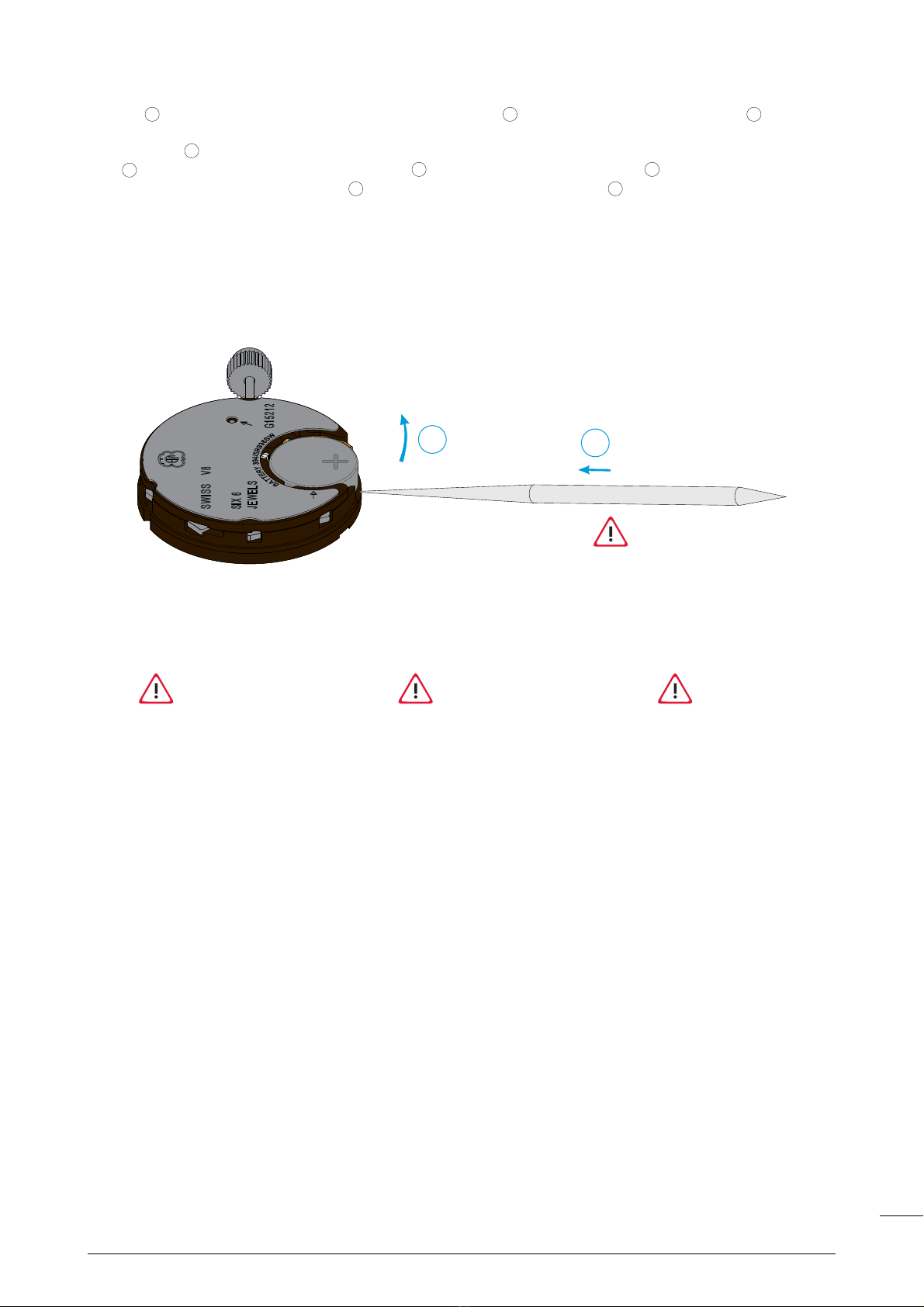

Removing the battery Retiro de la pila Ritiro della pila
Insert tool between main plate and
battery (see drawing).Lift the battery out by
gently lifting back the module cover
catch . Remove the battery.
Conecte con la herramienta entre el
dedo de mantenimiento y la pila (veáse di-
bujo) y palanquear la pila apartando cuida-
dosamente el dedo del cubre–módulo
. Sacar la pila.
Far scivolare una pinzetta tra il dito di
sostegno e la pila (si veda disegno) e fare
leva sotto quest’ultima allargando leger-
mente il dito di sostegno verso dietro
. Ritirare la pila.
The tool must not be electrically conducti-
ve!
La herramienta no deben ser conductoras
de la electricidad!
L’utensile non deve condurre elettricità!
Caution!
When inserting or removing the battery, it is
vital to ensure that the battery clamp is not
deformed or overstretched (given the tight
space).
Atención!
Al poner o sacar la pila es necesario ase-
gurarse de que la brida de fijación de la pila
ni esté deformada ni demasiado estirada
(condiciones de poco espacio).
Attenzione!
Quando si introduce/estrae la pila fare mol-
to attenzione a non deformare o tendere
eccessivamente la brida di fissaggio della
pila! (spazi limitati).
1
2
3
1
2
3
1
2
3
1
2

ETA SA Manufacture Horlogère Suisse
10
CT G15212 ESI 624335 01 17.11.2016
Extracting the stem Extracción de la tija de puesta en hora Estrazione dell’albero di messa all’ora
The handsetting stem must be
pushed back to position 2 (interme-
diate position) before pressing on the
point lying on the right sider of the
setting lever.
Antes de pulsar el punto a la derecha
del tirete, es obligatorio empujar la tija de
puesta en hora en posición 2 (posición in-
termediaria).
Prima di premere il punto a destra del tiret-
to, è obbligatorio premere l’albero di mes-
sa all’ora in posizione 2 (posizione inter-
media).
Setting the chronograph hands Ajuste de base agujas cronógrafo Impostazione di base lancette crono
After a battery change, or exceptionally in
case of disturbance, it is necessary to set
the chronograph hands to zero (original
time).
Después de un cambio de pilao, excepcio-
nalmente en caso de fallo, será necesario
poner a cero (hora original) las agujas del
cronógrafo.
In seguito alla sostituzione della batteria o
eccezionalmente in caso di guasto, è ne-
cessario regolare le lancette del cronografo
in posizione zero (ora originale).
For information regarding setting crono-
graph hands see:
Directions for use
- Setting the counters ti zero
Para obtener información sobre el
inicialización de la vista cronógrafo:
Instrucctiones
- Restablecimiento de los contadores
Per informazioni sull’inizializzazione vista
cronografo vedere:
Istruzione
- Azzeramento dei contatori

ETA SA Manufacture Horlogère Suisse
11
CT G15212 ESI 624335 01 17.11.2016
Per informazioni concernenti l’aggi-
ustamento lancette, consultare:
Informazione di produzione
Disegno:
AIGUILLAGES
ZEIGERWERKHÖHEN
HAND FITTING HEIGHTS
Para obtener información sobre las
alturasde la minuteria, consulte:
Información de la producción
Plan:
AIGUILLAGES
ZEIGERWERKHÖHEN
HAND FITTING HEIGHTS
For information regarding hand fitting
heightssee:
Manufacturing Information
Drawing:
AIGUILLAGES
ZEIGERWERKHÖHEN
HAND FITTING HEIGHTS

10 ½´´´ ETA G15.212 PWD CT G15212 ESI 624335 01 17.11.2016
Modifications compared with previous
document versions
Modificaciones comparadas con las
versiones anteriores del documento
Modifiche comparate con le versioni
precedenti del documento
Version
Versión
Versione
Date
Fecha
Data
Modification Modificació Modifica
Page
Seite
Page
01 17.11.2016 Height movement and battery Altura sobre máquine y pila Altezza movimento e pila 1
00 23.03.2015 Basic version Versión de base Versione di base --
SC MARKETING & COMMUNICATION
Bahnhofstrasse 9
2540 Grenchen
Switzerland
Phone [phone]
Fax [phone]
[e-mail]
www.eta.ch
All modifications reserved. Salvo modificación. Con riserva di ogni eventuale modifica.
This document can be found on the
Customer Service Portal (CSP):
www.eta.ch
→ Customer Service
→ Customer Service Portal
→ Technical Documents
Este documento se encuentran en il
Customer Service Portal (CSP):
www.eta.ch
→ Customer Service
→ Customer Service Portal
→ Technical Documents
Il presente documento si trovano sul
Customer Service Portal (CSP):
www.eta.ch
→ Customer Service
→ Customer Service Portal
→ Technical Documents
