FAAC ECOKIT User manual

ECOKIT
UNI EN ISO 9001-085
Cod. 390008 Qty 1 :
Accessori\ Accessories\ Accessories\
Zubehör\ Accesorios
RX
TX
Cod. 717109 (DX) Qty 1
Cod. 717110 (SX) Qty 1:
412- Carter\ Co er\ Carter\
Gehäuse \ Carter
Cod. 204478 (DX) Qty 1
Cod. 204482 (SX) Qty 1:
412 H.60- Operatore\ Operator\
Operateur\ Antrieb\ Actuador
Cod. 785165 Qty 1 :
SAFEBEAM -Fotocellula\
Photocells\ Photocellule\
Lichtschranke\ Fotocelulas
Cod. 401019 Qty 1 :
T10E -Selettore\ Key-switch\
Contacteur à clé\ Schlüsselschalter\
Pulsador de lla e
Cod. 7873902 Qty 1 :
TML2 433 SL -Trasmettitore\
Transmitter\ Emetteur\ Sender\
Transmisor
Cod. 787706 Qty 1 :
RP 433 SL -Rice ente\
Recei er\ Récepteur\
Empfänger\ Receptor
Cod. 412003 Qty 1 :
Antenna 433Mhz\ Aerial 433Mhz\
Antenne 433Mhz\ Antenne 433 Mhz\
Antena 433Mhz
Cod. 410013 Qty 1 :
FAACLIGHT - Lampeggiante\
Flashing light\ Lampe clignotante\
Blinklampe\ Destellante
Cod. 720119 Qty 1:
MOD. E - Contenitore\ Enclosure\
Boîtier\ Gehäuse f. steuerung\
Cajas para tarjetas
Cod. 7601351 Qty 2 :
8uF 400V - Condensatore\
Capacitor\ Condensateur\
Kondensator\ Condensador
Cod. 790916 Qty 1 :
452 MPS - Scheda Elett.\
Control unit\ Platine electronique\
Steuerung\ Equipo electronico
RP 433 SL
SW1

ECOKIT
ER UNA CORRETTA INSTALLAZIONE FARE RIFERIMENTO ALLE ISTRUZIONI ALLEGATE AI SINGOLI RODOTTI.
FOR A CORRECT INSTALLATION REFER TO THE INSTRUCTION ENCLOSED WITH EACH RODUCT.
OUR UNE INSTALLATION CORRECTE SE REFÉRER AUX INSTRUCTIONS ANNEXÉES À CHAQUE RODUIT.
FÜR DEN KORREKTE EINBAU BITTE DIE ENTS RECHENDEN ANLEITUNGEN GENAU BEFOLGEN .
ARA UNA CORRECTA INSTALACIÓN REFERIRSE A LAS INSTRUCCIONES AÑANIDAS A LOS RODUCTOS.
- DIS OSIZIONE ACCESSORI E REDIS OSIZIONE IM IANTO ELETTRICO - ACCESSORIES INSTALLATION AND WIRING LAY-OUT - OSITIONNEMENT DES A AREILLAGES ET RÉDIS OSITIONS ÉLECTRIQUES - ZUBEHÖRANORDNUNG UND ELEKTRISCHE INSTALLATION - DIS OSICIÓN ACCESORIOS Y LAY- OUT CABLAJE ELECTRICO
2
RX
TX

RP 433 SL
SW1
1 2
3
2 4
5
12
452 M S
NO COM NC
452 M S
J2
3
RX TX
230 VAC
50 Hz
C1
J4 J1
J3
PE N L
MAIN
12 45678
COM OP
M1 COM OP
M2 CL
LAMP
9 10111213141516171819
OPEN
AB
STP
CL OP
FSW
---
+24V
++
-TX
FSW
20 21
W.L. LOCK
J5
3
M1
C2
M2
BLU
BLU
Eventuali coppie aggiuntive di fotocellule
dovranno essere obbligatoriamente del
modello PHOTOBEAM.
Any additional pair of photocell must be of
the PHOTOBEAM model.
Les couples de photocellules
supplémentaires éventuels devront
obligatoirement être du modèle
PHOTOBEAM.
Für eventuelle zusätzliche
Photozellenpaare müssen ausschließlich
Photozellen des Modells PHOTOBEAM
verwendet werden.
Los eventuales pares adicionales de
fotocélulas deberán ser obligatoriamente
del modelo PHOTOBEAM.

GENERAZIONE DEL CODICE
I trasmettitori vengono già forniti con un codice casuale e segreto,
selezionato tra le 16.777.215 combinazioni disponibili.
Nel caso si preferisca generare un nuovo codice, effettuare le
seguenti operazioni:
1) Aprire l'involucro del trasmettitore, facendo slittare il coperchio
come indicato in fig.1, per accedere al pulsante di generazione
del codice (Pg).
2) Premere e mantenere premuto fino al termine dell'operazione,
uno dei pulsanti P d'attivazione del canale da codificare.
Verificare nel contempo l'accensione del led LD1.
3) Premere per circa 1 sec. il pulsante Pg di generazione del
codice. Con il pulsante Pg premuto, il led LD1 si spegne.
Al rilascio del pulsante, il led LD1 si accende effettuando una
veloce intermittenza a conferma dell'avvenuta generazione del
codice casuale e segreto.
Per effettuare un'ulteriore variazione, ripetere l'operazione.
4) Rilasciare il pulsante P d'attivazione del canale.
CODIFICA DELLA SCHEDA RP 433 SL
Per memorizzare il codice del trasmettitore sulla scheda RP,
effettuare le seguenti operazioni:
1) Alimentare il sistema di ricezione.
2) Premere e mantenere premuto il pulsante P di attivazione del
canale interessato.
Verificare nel contempo l'accensione del led LD1.
3) Premere il pulsante SW1di autoapprendimanto della scheda RP.
4) Rilasciare il pulsante SW1 della scheda RP.
5) Rilasciare il pulsante P del trasmettitore.
6) Verificare il corretto funzionamento del sistema.
RP 4 33 SL
SW1
Pg
LD1
P1
P2

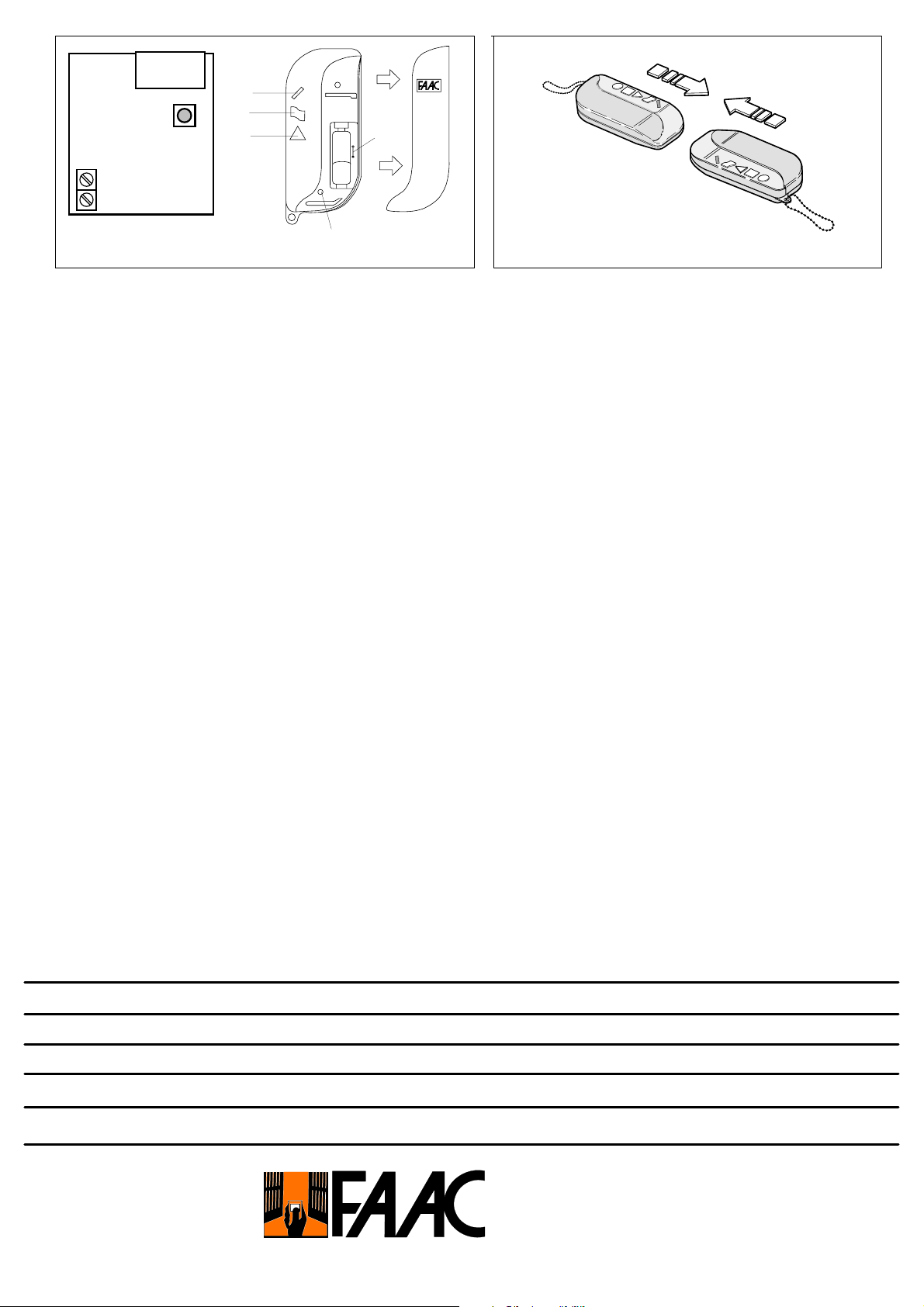

Fig. 1
LK1
Fig. 2
4
DUPLICAZIONE DI TRASMETTITORI
Per memorizzare il codice di un trasmettitore campione su altri
trasmettitori, procedere come segue:
1) Accostare i due trasmettitori come da fig.2.
2) Premere e mantenere premuto il pulsante P di attivazione del
canale del trasmettitore campione.
3) Premere il pulsante P di attivazione del canale del trasmettitore
che deve apprendere il codice.
4) Rilasciare il pulsante P del trasmettitore che deve apprendere il
codice.
5) Rilasciare il pulsante P del trasmettitore campione.
Attenzione: pressioni contemporanee o invertite dei pulsanti P
compromettono l'integrità del codice memorizzato sul
trasmettitore campione.
PROTEZIONE DEL CODICE
Per evitare che persone non autorizzate possano duplicare
rapidamente il codice di un trasmettitore, è possibile proteggerlo
tagliando il ponticello LK1 presente su ogni trasmettitore (fig.1).
Per effettuare eventuali duplicazioni di trasmettitori è necessario
ripristinare il ponticello LK1.
Nota bene: L'interruzione del ponticello LK1 non permette la
duplicazione del codice del trasmettitore. Le operazioni di
apprendimento del codice da altri trasmettitori possono
comunque essere eseguite.
La generazione di un nuovo codice non può essere effettuata con
LK1 interrotto.

5
CODE GENERATION
Transmitters are supplied with a secret code select at random from
the 16.777.215 possible combination.
If you wish to generate a new code proceed as follow:
1) Open the transmitter casing by sliding the cover as shown to
gain acces to the code generation button (Pg).
2) Press and hold down one of the activation buttons P for the
channel to be encoded. Do not release until the operation is
completed.
Check that indicator LED LD1 lights up.
3) Press and hold down the code generation button (Pg) for about
1 second. When the code generation button is pressed the LED
goes out.
On releasing the button, the LED LD1 lights up and flashes briefly to
confirm that the random code has been generated.
If you wish to change the code again, repeat the above
procedure.
4) Release the channel activation button P.
ENCODING THE MINIDEC SL / DECODER SL / RP 433 SL CARDS
To memorise the transmitter code on the decoder card, proceed
as follow:
1) Switch on the receiver system.
2) Press and hold down channel activation button P for the
channel concerned. Check that indicator LED LD1 lights up.
3) Press and hold down self-learning button SW1 on the decoder
card.
4) Release button SW1 on the decoder card.
5) Release button P on the transmitter.
6) Check that the system operates correctly.
TRANSMITTER CODE DUPLICATION
To transfer the code on one transmitter to other transmitters,
proceed as follow:
1) Bring the two transmitters together as shown.
2) Press and hold down the channel activation button P for the
channel concerned on the first encoded transmitter. Check that
indicator LED LD1 lights up.
3) Press the channel activation button P on the second transmitter
(the one the code is to be transferred to).
4) Release the button P on the second transmitter.
5) Release the button P on the first transmitter.
Caution: Pressing the two P button simultaneously or in the reverse
order will damage the code memorised on the first encoded
transmitter.
CODE PROTECTION
To prevent unauthorised persons from duplicating the code on a
transmitter, remove the jumper LK1 which is installed on each
transmitter.
If you subsequently wish to duplicate the code it will be necessary
to replace jumper LK1.
N.B.: The removal of jumper LK1 on a transmitter prevents its code
from being copied to another transmitter.
Its also disables the random code selector button (Pg).
However the transmitter can still learn a new code if necessary,
but only from a transmitter in which LK1 has been retained (or
replaced).
RP 4 33 SL
SW1
Pg
LD1
P1
P2
Fig. 1
LK1
Fig. 2

6
GENERATION DU CODE
Les émetteurs sont déjà livrés avec une code fortuit; ce code est
choisi parmi les 16.777.215 combinaisons possibles.
Il est possible de générer un nouveau code si on le souhaite. Voici
les opérations à suivre:
1) Ouvrir le boîtier de l'émetteur en faisant glisser le couvercle vérs
l'exterieur comme indiqué Fig.1, afin d'accéder au poussoir de
génération du code (Pg).
2) Enfoncer, et maintenir enfoncé jusqu'au terme de l'operation,
un des poussoir P d'émission du canal à coder.
3) Appuyer 1 s environ sur le poussoir Pg de génération du code.
Avec le poussoir Pg enfoncé, la LED de signalisation LD1 s'éteint.
Aussitôt le poussoir relâché, la LED LD1 s'allume toute en passant
par une rapide intermittence pour confirmer l'enregistrement du
nouveau code généré.
Répéter l'opération pour une nouvelle modification du code.
4) Relâcher le poussoir P d'émission du canal.
CODAGE DE LA CARTE MINIDEC SL / DECODER SL / RP 433 SL
Opérations à suivre pour mémoriser le code de l'émetteur sur la
carte de décodage:
1) Mettre sous tension le système de réception.
2) Enfoncer, et maintenir enfoncé, le poussoir P d'émission du
canal.
Parallèlement, vérifier l'allumage de la LED LD1 de signalisation.
3) Enfoncer, et maintenir enfoncé, le poussoir SW1
d'autoapprentissage de la carte de décodage.
4) Rélâcher le poussoir SW1 de la carte de décodage.
5) Rélâcher le poussoir P de l'émetteur.
6) Vérifier le bon fonctionnement du système.
DUPLICATION D'EMETTEURS
Opérations à suivre pour mémoriser le code d'un émetteur étalon
sur d'autres émetteurs:
1) Disposer les deux émetteurs comme indiqué.
2) Appuyer sur le poussoir P d'émission du canal de l'émetteur
étalon, et le maintenir enfoncé.
3) Appuyer sur le poussoir P d'émission du canal de l'émetteur qui
doit recevoir le code.
4) Rélâcher le poussoir P de l'émetteur qui doit recevoir le code.
5) Rélâcher le poussoir P de l'émetteur étalon.
Attention: Des pressions simultanées ou inversées des poussoirs P
suppriment et modifient le code initial mémorisé sur l'émetteur
étalon.
PROTECTION DU CODE
Pour éviter que toute personne non autorisée puisse dupliquer le
code d'un émetteur, il est possible de le protéger en coupant le
pont LK1 présent sur chaque émetteur.
Rappelons que pour réaliser d'éventuelles duplications du code
de l'émetteur, il faut rétablir le pont LK1.
N.B.: La coupure du pont LK1 n'autorise ni la duplication du code
de l'émetteur ni la génération d'un autre code.
L'autoapprentissage du code à d'autres émetteurs peut toujours
être effectué.
RP 4 33 SL
SW1
Pg
LD1
P1
P2
Fig. 1
LK1
Fig. 2

7
ERZEUG DES CODES
Die Sender werden bereits mit einem geheimen Zufallcode
geliefert, der unter den 16.777.215 möglichen Kombinationen
gewählt wird.
Falls ein neuer Code gewünscht wird, ist wie folgt vorzugehen:
1) Durch Abschieben des Deckels gem. Abb.1 das Sendergehäuse
öffnen, wodurch die Taste zur Codeerzeugung (Abb.1-Pos.Pg)
zugänglich wird.
2) Die dem jeweils zu kodierenden Kanal zugeordnete Aktiviertaste
P (Abb.1) drücken und gedrückt halten.
Hierbei sicherstellen, daß die Anzeige-Led (Abb.1-Pos.LD1)
aufleuchtet.
3) Die Taste Pg zur Codeerzeugung (Abb.1) ca.1 Sekunde
drücken.
Bei Betätigung der Taste zur Codeerzeugung erlischt die Anzeige-
Led.
Bei Freigabe der Taste blinkt die Led LD1 kurz auf und bestätigt
somit die Erzeugung des geheimen Zufallcodes.
Für eine erneute Änderung des Codes den Vorgang wiederholen.
4) Die Aktiviertaste P des Kanals (Abb.1) loslassen.
KODIERUNG DER KARTE MINIDEC SL / DECODER SL / RP 433 SL
Zur Speicherung des Sendercodes auf der Dekodierkarte ist wie
folgt vorzugehen:
1) Das Empfangssystem einschalten.
2) Die Aktiviertaste P (Abb.1) des betreffenden Kanals drücken
und gedrückt halten.
Hierbei sicherstellen, daß die Anzeige-Led LD1 (Abb.1)
aufleuchtet.
3) Die Taste SW1 der Selbstlernfunktion für die Dekodierkarte
(Abb.1) drücken und gedrückt halten,
4) Die Taste SW1 der Selbstlernfunktion für die Dekodierkarte
(Abb.1) loslassen.
5) Die Aktiviertaste P des Senders (Abb.1) loslassen.
6) Den einwandfreien Systembetrieb überprüfen.
ANFERTIGUNG VON SENDERDUPLIKATEN
Zur Codeübertragung vom Mustersender auf andere Sender ist wie
folgt vorzugehen:
1) Die beiden Sender gem. Abb. 2 aneinander legen.
2) Die Aktiviertaste P des Mustersenderkanals drücken und
gedrückt halten (Abb.1)
3) Die Aktiviertaste P des Senderkanals zur Code-Selbstlernfunktion
drücken (Abb.1).
4) Die Aktiviertaste P des Senderkanals zur Code-Selbstlernfunktion
(Abb.1) loslassen.
5) Die Aktiviertaste P des Mustersenderkanals (Abb.1) loslassen.
Achtung:Die gleichzeitige bzw. vertauschte Betätigung der
Aktiviertasten P kann die integrität des Codes
auf dem Mustersender beeinträchtigen.
CODESCHUTZ
Um den Sendercode vor unbefugter Duplikation zu schützen, kann
der Jumper LK1, der in allen Sendern
vorhanden ist (Abb.1), entfernt werden.
Zur Anfertigung von Senderduplikaten muß der Jumper LK1 wieder
hergestellt werden.
Hinweis:Durch Unterbrechung des Jumper LK1 wird die Duplikation
des Sendercodes verhindert.
Die Codeerzeugung sowie die Selbsterlernung des Codes durch
andere Sender ist dagegen stets durchführbar.
RP 4 33 SL
SW1
Pg
LD1
P1
P2
Abb. 1
LK1
Abb. 2

Cod. 732369 Rev. B
8
FAAC S.p.A.
Via Benini, 1
40069 Zola Predosa (BO)- ITALIA
Tel.[phone]-Fax [phone]
www.faacgroup.com
Le descrizioni e le illustrazioni del presente manuale non sono impegnative. La FAAC si riserva il diiritto, lasciando inalterate le caratteristiche essenziali dell’apparecchiatura, di apportare in qualunque momento e
senza impegnarsi ad aggiornare la presente pubblicazione, le modifiche che essa ritiene convenienti per miglioramenti tecnici o per qualsiasi altra esigenza di carattere costruttivo o commerciale.
The descriptions and illustrations contained in the present manual are not binding. FAAC reserves the right, whilst leaving the main features of the equipments unaltered, to undertake any modifications it holds
necessary for either technical or commercial reasons, at any time and without revising the present publication.
Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les
caractéristiques essentielles, sans devoir pour autant mettre à jour cette publication.
Die Beschreibungen und Abbildungen in vorliegendem Handbuch sind unverbindlich. FAAC behält sich das Recht vor, ohne die wesentlichen Eigenschaften dieses Gerätes zu verändern und ohne
Verbindlichkeiten in Bezug auf die Neufassung der vorliegenden Anleitungen, technisch bzw. konstruktiv/kommerziell bedingte Verbesserungen vorzunehmen.
Las descripciones y las ilustraciones de este manual no comportan compromiso alguno. FAAC se reserva el derecho, dejando inmutadas las características esenciales de los aparatos, de aportar, en cualquier
momento y sin comprometerse a poner al día la presente publicación, todas las modificaciones que considere oportunas para el perfeccionamiento técnico o para cualquier otro tipo de exigencia de carácter
constructivo o comercial.
GENERACIÓN DEL CODIGO
Los transmisores se entregan con un código aleatorio y secreto,
seleccionado entre los 16.777.215 de combinaciones posibles.
Si se prefiere generar un nuevo código, proceder de la siguiente
manera:
1) Abrir la caja del transmisor, deslizando la tapa como ilustra la
fig.1, para acceder al botón de generación del código (Pg).
2) Pulsar, y mantener pulsado hasta el final de l'operación, uno de
los botones P para activar el canal que se desee codificar.
Al mismo tempo, verificar que se encienda el piloto de
señalización (LD1).
3) Pulsar durante aproximadamente 1 segundo el botón Pg de
generación del codigo.
Cuando se pulsa el botón Pg, el piloto de señalización se apaga.
Al soltarse el botón, el piloto LD1 se enciende y realiza una rápida
intermitencia para confirmar que se ha generado un código
casual y secreto.
Para modificar otra vez el código, repetir la misma operación.
4) Soltar el botón P de activación del canal.
CODIFICACIÓN DE LA TARJETA MINIDEC SL / DECODER SL / RP 433 SL
Para memorizar el código del transmisor en la tarjeta de
decodificación, efectuar las siguientes operaciones:
1) Alimentar el sistema de recepción.
2) Pulsar y mantener pulsado el botón P para activar el canal
interesado.
Al mismo tempo verificar que se encienda el piloto de
señalización LD1.
3) Pulsar y mantener pulsado el botón SW1 de autocodificación
de la tarjeta de decodificación.
4) Soltar el botón SW1 de la tarjeta de decodificación.
5) Soltar el botón P del transmisor.
6) Comprobar el funcionamento del sistema.
DUPLICACIÓN DE LOS TRANSMISORES
Para almacenar el código de un transmisor patrón en otros
transmisores, proceder como sigue:
1) Aproximar los dos transmisores como en la fig.2.
2) Pulsar el botón P de activación del canal del transmisor patrón,
y mantenerlo pulsado.
3) Pulsar el botón P de activación del canal del transmisor que
debe aprender el código.
4) Soltar el botón P del transmisor que debe aprender el código.
5) Soltar el botón P del transmisor patrón.
Atención: la presión simultánea o en orden inverso de los botones
P puede descomponer el código almacenado en el transmisor
patrón.
PROTECCIÓN DEL CÓDIGO
Para evitar que alguna persona no autorizada duplique
rápidamente el código de un transmisor, se le puede proteger
cortando el puente LK1 presente en todos estos aparados.
Para duplicar más adelante el código de dicho transmisor, se
deberá restablecer el puente LK1.
Nota: La interrupción del puente LK1 impide sólo duplicar el
código del transmisor. Las operaciones de autoaprendizaje del
código de otros transmisores continúan estando disponibles.
Para generar un nuevo código se deberá restablecer el puente
LK1.
RP 4 33 SL
SW1
Pg
LD1
P1
P2
Fig. 1
LK1
Fig. 2
