Festo CP-FB13-E Parts list manual

Kurz-
beschreibung
Brief description
CP-Feldbus-
knoten 13
Typ CP-FB13-E
CP fieldbus
node 13
Type CP-FB13-E
–Deutsch
– English
– Español
–Français
– Italiano
–Svenska
380 897
0108b
Compact Performance

Festo CP-FB13-E 0108b2
Deutsch 3...........................................
English 13............................................
Español 23...........................................
Français 33...........................................
Italiano 43............................................
Svenska 53...........................................
Edition: 0108b
Original: de
© (Festo AG & Co., D-73726 Esslingen, Germany, 2001)
Internet: http://www.festo.com
E-Mail: [e-mail]

Festo CP-FB13-E 0108b Deutsch 3
1 BenutzerhinweiseDeutsch
Der CP-Feldbusknoten 13 ist ausschließlich für den Einsatz
als Teilnehmer am PROFIBUS-DP bestimmt. Hierbei sind
die angegebenen Grenzwerte der technischen Daten einzu-
halten.
Ausführliche Informationen finden Sie in der Beschreibung
P.BE-CP-FB13-E.. .
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver-
binder zusammen stecken oder trennen (Funktions-
schädigung).
SVerwenden Sie nur Netzteile, die eine sichere elektri-
sche Trennung der Betriebsspannung nach IEC 742/
EN 60742/VDE 0551 mit mindestens 4 kV Isolations-
festigkeit gewährleisten (PELV). Schaltnetzteile sind
zulässig, wenn sie die sichere Trennung im Sinne der
EN 60950/VDE 0805 gewährleisten.
SSchließen Sie einen Erdleiter mit ausreichendem Lei-
tungsquerschnitt an den mit dem Erdungssymbol
gekennzeichneten Anschluss an.
SNehmen Sie nur ein komplett montiertes und ver-
drahtetes CP-System in Betrieb.
Stellen Sie bei Verwendung als explosionsgeschütztes
Betriebsmittel sicher, dass:
Selektrische Anschlüsse nicht unter Spannung ge-
trennt werden.
Sdie komplett installierte Ventilinsel mit allen verwen-
deten Steckern, Adaptern und Schutzkappen minde-
stens die Schutzart IP64 aufweist

Festo CP-FB13-E 0108b Deutsch4
2 Anschluss- und Anzeigeelemente

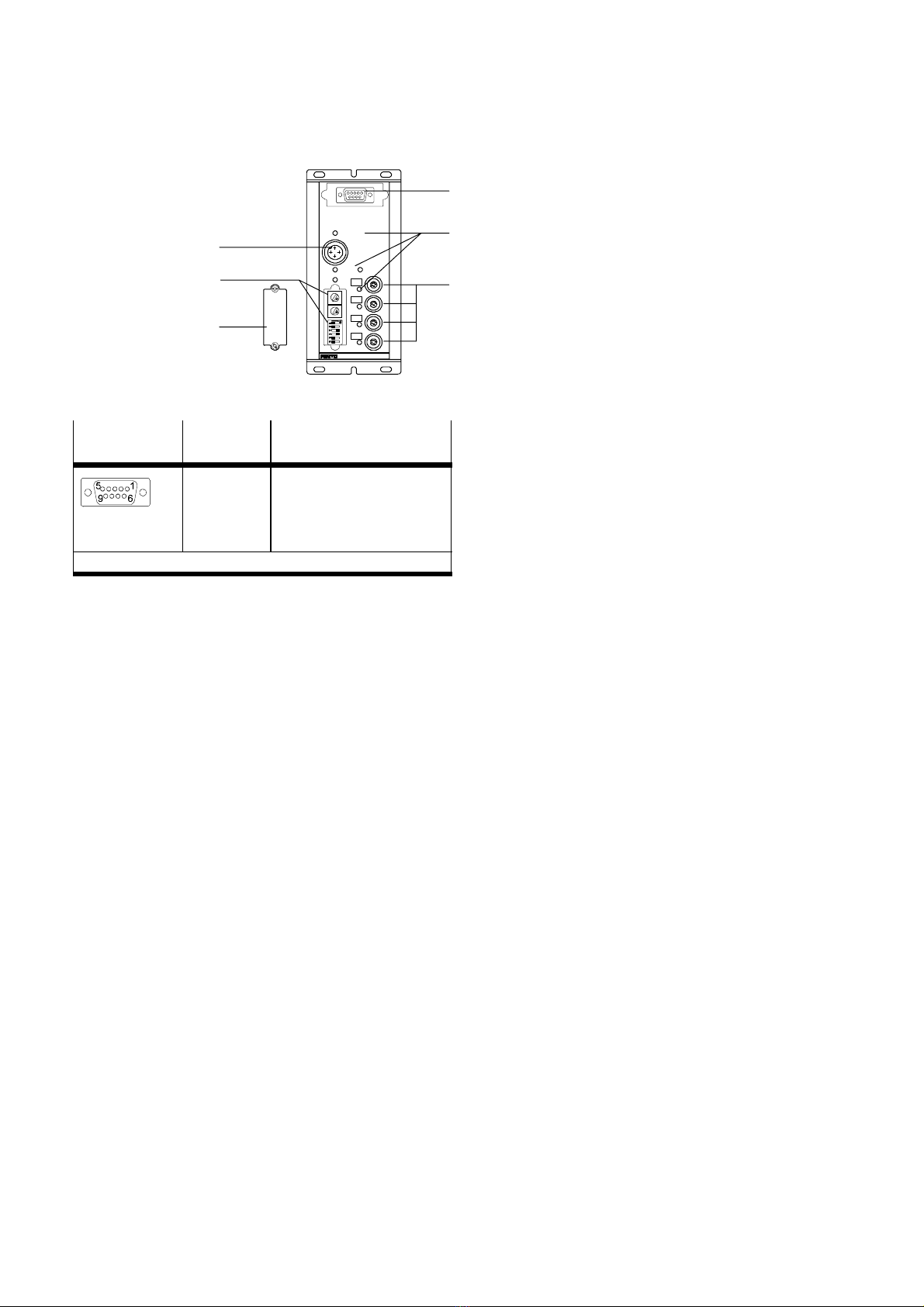

1Feldbusanschluss
2LEDs für Bus,
Spannungen und
CP-Stränge
3CP-Anschlüsse
4Schalterabdeckung
5Dreh- und DIL-Schal-
ter zur Konfiguration
6Anschluss für Span-
nungsversorgung
0
1
3
2
SAVE
POWER
24 VD C
POWER V
BU S ER ROR
ERROR
PROFIBUS--D P
6
5
2
789
0
1
3
4
6
5
2
789
0
1
3
4
1
2
3
4
5
6
2.1 Pinbelegung des Feldbusanschlusses
Sub-D-9 Buchse
auf Knoten
Pin-Nr. Bezeichnung
3. RxD/TxD-P
4. CNTR-P
5. DGND
6. VP
8. RxD/TxD-N
Empfang/Sende-Daten-P
Repeater-Steuersignal
Datenbezugspotenzial (M5V)
Versorgungsspannung + (P5V)
Empfang/Sende-Daten-N
Pin 1, 2, 7, 9: nicht angeschlossen
Details finden Sie in der Beschreibung P.BE-CP-FB13-E-.. .

Festo CP-FB13-E 0108b Deutsch 5
2.2 Pinbelegung des Spannungsversorgungs-Anschlusses
M18-Anschluss Pin-Nr.
1. DC 24 V Betriebsspannung Elektronik und
Eingänge
2. DC 24 V Lastspannung Ventile
3. 0 V
4. Funktionserde
2.3 Anschlussbeispiel mit PELV-Netzteil und Potenzial-
ausgleich
1PE
2Potenzialausgleich
3Lastspannung
getrennt abschalt-
bar und externe
Sicherungen
4Funktionserde Pin 4
(max. 12 A)
3124
123 42
10 A
3,15 A

Festo CP-FB13-E 0108b Deutsch6
3 Konfiguration
Vorsicht
Der Knoten enthält elektronisch gefährdete Bauele-
mente. Berühren der Kontaktflächen an Steckverbin-
dungen und Missachtung der Handhabungsvorschriften
für elektrostatisch gefährdete Bauelemente können
denKnotenzerstören.
Gehen Sie beim Konfigurieren wie folgt vor:
1. Spannungsversorgung abschalten.
2. Schalterabdeckung öffnen.
3. Mit den Dreh-/DIL-Schaltern einstellen
(siehe Abschnitt 4):
– Feldbusadresse
– Diagnosemeldung aktiv/inaktiv.
4. Schalterabdeckung wieder festschrauben.
5. Ist das CP-System erster oder letzter Feldbusteilneh-
mer, muss der Abschlusswiderstand im Festo-Sub-D-
Stecker aktiviert werden.
Warnung
SPrüfen Sie, mit welchen Maßnahmen Sie Ihre Anlage
im NOT-AUS-Fall in einen sicheren Zustand versetzen.
Weitere Informationen: Beschreibung P.BE-CP-FB13-E.. .

Festo CP-FB13-E 0108b Deutsch 7
4 Dreh- und DIL-Schalter
4.1 Feldbusadresse einstellen
1Adresswahlschalter
Einer-Ziffer
2Adresswahlschalter
Zehner-Ziffer
3DIL-Schalter
Hunderter-Ziffer
6
5
2
78
0
1
3
4
9
6
5
2
78
0
1
3
4
9
1
2
3
Beispiel:
Eingestellte
Feldbusadresse 38

Festo CP-FB13-E 0108b Deutsch8
4.2 Einstellung der DIL-Schalter
DIL-Schalter Schalter-
element
Einstellung
1ON: Stationsnummer >100
OFF: Stationsnummer <100
2ON: Diagnosemeldung
UVen/UAus aktiv
OFF: Diagnosemeldung inaktiv
3muss auf ON stehen
4muss auf ON stehen
5muss auf ON stehen
6muss auf OFF stehen

Festo CP-FB13-E 0108b Deutsch 9
5 Adressierung
Der letzte genutzte Strang im Beispiel ist 2:
Octet 1: A20.0 ... A20.7
(Octet 2: A21.0 ... A21.7)
Vom CP-System belegter Adressbereich
( ) = Reservierter Adressbereich (belegt aber ungenutzt)
0
1
3
2
SAVE
POWER
24 V DC
POWER V
BUS ER ROR
ER RO R
PROFIBUS-DP
Octet 1: E20.0 ... E20.7
Octet 2: E21.0 ... E21.7
Octet 5: A24.0 ... A24.7
(Octet 6: A25.0 ... A25.7)
Octet 5: E24.0 ... E24.7
Octet 6: E25.0 ... E25.7
(Octet 3: A22.0 ... A22.7)
(Octet 4: A23.0 ... A23.7)
(Octet 3: E22.0 ... E22.7)
(Octet 4: E23.0 ... E23.7)
1. Ein CP-Ventilplatz belegt zwei Adressen:
– niederwertige Adresse = Vorsteuermagnet 14
– höherwertige Adresse = Vorsteuermagnet 12.
2. Elektrische Ausgangs- oder Eingangsmodule belegen
je 16 Ausgangs- oder Eingangsadressen.

Festo CP-FB13-E 0108b Deutsch10
6 Technische Daten
Typ CP-FB13-E
Temperaturbereich
– Betrieb
–Lagerung
- 5 ... + 50 °C
- 20 ... + 70 °C
Relative Luftfeuchtigkeit 95 %, nicht kondensierend
Schutzart nach EN 60529. Steckver-
binder im gesteckten Zustand oder mit
Schutzkappe versehen
IP65
Schutz gegen elektrischen Schlag
(Schutz gegen direktes und indirektes
Berühren nach EN 60204-1/IEC 204)
Durch PELV-Netzteil (Pro-
tected Extra-Low Voltage)
Schutz gegen Explosion
(nach EU-Richtlinie 94/9/EG, EN 50021
und EN 50281-1-1) Elektr. Anschlüsse
nicht unter Spannung trennen!
II3G/DEExnAIIT5X
-5°C≤Ta≤+50°C
T 80 °C IP65 (Herstellungs-
jahr siehe Ex-Kennzeich-
nung am Produkt)
Elektromagnetische Verträglichkeit
– Störaussendung
– Störfestigkeit
Geprüft nach EN 55011
Grenzwertklasse B
Geprüft nach EN 50082-2

Festo CP-FB13-E 0108b Deutsch 11
Typ CP-FB13-E
Pin 1
Betriebspannungsanschluss Elektronik
–Nennwert
– Toleranz
– Stromaufnahme CP FB13-E
– Stromaufnahme Gesamtsystem CP
DC 24 V (verpolungssicher)
20,4...26,4 V
max. 250 mA
Siehe Beschreibung
“CP-System”, Tabelle der
Stromaufnahme
Pin 2
Lastspannungsanschluss
–Nennwert
– Toleranz
– Stromaufnahme
DC 24 V (verpolungssicher)
20,4...26,4 V
Summe aller eingeschalte-
ten CP-Magnetventile; siehe
Beschreibung “CP Pneuma-
tik”
Restwelligkeit 4Vss
(innerhalb der Toleranz)
Ausführliche Informationen über den CP FB13 erhalten Sie
in der Beschreibung P.BE-CP-FB13-E-.. .

Festo CP-FB13-E 0108b Deutsch12

Festo CP-FB13-E 0108b English 13
1 User instructionsEnglish
The CP field bus node 13 is intended exclusively for use as
a slave on the PROFIBUS-DP. The maximum values speci-
fied in the section “Technical specifications” must be ob-
served here.
Detailed information can be found in the manual
P.BE-CP-FB13-E.. .
Warning
SSwitch off the power supply before connecting or
disconnecting plugs (otherwise this could lead to
functional damage).
SUse only power units which guarantee reliable isola-
tion of the operating voltages as per IEC 742/
EN 60742/VDE 0551 with at least 4 kV isolation resis-
tance (Protected Extra Low Voltage PELV). Switch
power packs are permitted, providing they guarantee
reliable isolation in accordance with EN 60950/
VDE 0805.
SConnect an earth conductor of sufficient cross-sec-
tional area to the terminal marked with the earth
symbol.
SCommission only a CP system which has been fitted
and wired completely.
If to be used as an explosion-protected operating de-
vice, make sure that:
Selectrical contacts are not disconnected under ten-
sion
Sthe completely fitted valve terminal with all plugs,
adapters and protective caps complies at least with
protection class IP 64.

Festo CP-FB13-E 0108b English14
2 Connecting and display elements
1Field bus connection
2LEDs for bus,
voltages and
CP strings
3CP connections
4Switch cover
5Rotary and
DILswitchesfor
configuration
6Connection for
power supply
0
1
3
2
SAVE
POWER
24 V DC
POWER V
BU S ER ROR
ERROR
PROFIBUS--D P
6
5
2
789
0
1
3
4
6
5
2
789
0
1
3
4
1
2
3
4
5
6
2.1 Pin assignment of the field bus connection
Sub-D-9 socket
on the node
Pin no. Designation
3. RxD/TxD-P
4. CNTR-P
5. DGND
6. VP
8. RxD/TxD-N
Receive/send data-P
Repeater control signal
Data reference potential (M5V)
Power supply voltage + (P5V)
Receive/send data-N
Pins 1, 2, 7, 9: not connected
Detailed information can be found in the manual
P.BE-CP-FB13-E-.. .

Festo CP-FB13-E 0108b English 15
2.2 Pin assignment of power supply connection
M18 connection Pin no.
1. 24 V DC operating voltage for electronics and
inputs
2. 24 V DC load voltage for valves
3. 0 V
4. Functional earth
2.3 Example of connection of PELV power unit and poten-
tial equalization
1PE
2Potential
equalization
3Load voltage can
be switched off
separately and
external fuses
4Earth connection
pin4(max.12A)
3124
123 42
10 A
3.15 A

Festo CP-FB13-E 0108b English16
3 Configuration
Caution
The node contains electrostatically sensitive compo-
nents. The node will be damaged if you touch the con-
tact surfaces of the plug connectors or if you do not
observe the regulations for handling electrostatically
sensitive components.
Proceed as follows when configuring:
1. Switch off the power supply.
2. Open the switch cover.
3. Use the rotary/DIL switches to set the following
(see section 4):
– the field bus address
– the diagnostic message active/inactive.
4. Screw the switch cover tight again.
5. If the CP system is the first or last field bus slave, the
terminating resistor in the Festo Sub-D plug must be
activated.
Warning
SCheck the measures required for putting your system
into a safe status in the event of an EMERGENCY
STOP.
Further information can be found in manual
P.BE-CP-FB13-E-.. .

Festo CP-FB13-E 0108b English 17
4 Rotary and DIL switches
4.1 Set the field bus address
1Address selector
switch for the units
figure
2Address selector
switch for the tens
figure
3DIL switch for the
hundreds figure
6
5
2
78
0
1
3
4
9
6
5
2
78
0
1
3
4
9
1
2
3
Example:
Set field bus address 38

Festo CP-FB13-E 0108b English18
4.2 Setting of the DIL switches
DIL switches Switch
element
Setting
1ON: Station number >100
OFF: Station number <100
2ON: Diagnostic message
VVal/VOff active
OFF: Diagnostic message inactive
3Must be set to ON
4Must be set to ON
5Must be set to ON
6Must be set to OFF

Festo CP-FB13-E 0108b English 19
5 Addressing
The last used string in the example is 2:
Octet 1: O20.0...O20.7
(Octet 2: O21.0...O21.7)
Address range occupied by the CP system
( ) = Reserved address range (occupied but unused)
0
1
3
2
SAVE
POWER
24 V D C
POWER V
BUS ER ROR
ER RO R
PROFIBUS-DP
Octet 1: I20.0...I20.7
Octet 2: I21.0...I21.7
Octet 5: O24.0...O24.7
(Octet 6: O25.0...O25.7)
Octet 5: I24.0...I24.7
Octet 6: I25.0...I25.7
(Octet 3: O22.0...O22.7)
(Octet 4: O23.0...O23.7)
(Octet 3: I22.0...I22.7)
(Octet 4: I23.0...I23.7)
1. A CP valve location occupies two addresses:
– lower-value address = pilot solenoid 14
– higher-value address = pilot solenoid 12.
2. Electric output or input modules occupy 16 output or
input addresses.

Festo CP-FB13-E 0108b English20
6 Technical specifications
Type CP-FB13-E
Temperature range
– Operation
–Storage
- 5 ... + 50 °C
- 20 ... + 70 °C
Relative humidity 95 %, non-condensing
Protection class as per EN 60529 plug
connectorinsertedorprovidedwith
protective cap
IP65
Protection against electric shock
(protection against direct and indirect
contact as per EN 60204-1/IEC 204)
With a PELV power unit
(Protected Extra Low
Voltage)
Protection against explosion
(as per EU guideline 94/9/EG,
EN 50021 and EN 50281-1-1).
Do not disconnect electrical connec-
tions which are under tension.
II3G/DEExnAIIT5X
-5°C≤Ta≤+50°C
T 80 °C IP65 (year of manu-
facture see Ex-identification
on the product)
Electromagnetic compatibility
– Interference emitted
– Resistance to interference
Tested as per EN 55011
limit class B
Tested as per EN 50082-2
