Festo CPX-CMIX-M1-1 Parts list manual

Kurz-
beschreibung
Brief description
Messmodul Typ
CPX-CMIX-M1-1
Measuring
module type
CPX-CMIX-M1-1
–Deutsch
– English
–Español
–Français
– Italiano
–中文
8002725
1112NH
CPX-Terminal

Festo CPX−CMIX−Z6 1112NH2
Deutsch 3...........................................
English 9............................................
Español 15...........................................
Français 21...........................................
Italiano 27............................................
中文 33..............................................
Edition: 1112NH
Original: de
© (Festo AG & Co. KG, D-73726 Esslingen, Germany, 2011)
Internet: http://www.festo.com
E-Mail: [e-mail]

Festo CPX−CMIX−Z6 1112NH Deutsch 3
Deutsch
1 Benutzerhinweise
Das Messmodul Typ CPX-CMIX-M1-1 ist ausschließlich für
den Einsatz in CPX-Terminals von Festo in Verbindung mit
geeigneten Komponenten bestimmt. Hierbei sind die ange-
gebenen Grenzwerte der technischen Daten einzuhalten.
Der CMIX stellt die Position des angeschlossenen
Wegmesssystems/Sensorinterface als Analogwert im
CPX-Terminal zur Verfügung.
Ausführliche Informationen zum Messmodul CMIX finden
Sie in der Beschreibung zum CMIX Typ P.BE-CPX-CMIX-...
Grundlegende Informationen zum CPX-Terminal finden Sie
in der CPX-Systembeschreibung P.BE-CPX-SYS-...
Warnung
SSchalten Sie die Spannung aus, bevor Sie Steckver-
binder zusammenstecken oder trennen (Funktions-
schädigung).
SVerwenden Sie ausschließlich Stromquellen, die eine
sichere elektrische Trennung der Betriebsspannung
nach IEC/DIN EN 60204-1 gewährleisten. Berücksich-
tigen Sie zusätzlich die allgemeinen Anforderungen
an PELV-Stromkreise gemäß IEC/DIN EN 60204-1.
SSchließen Sie einen Erdleiter mit ausreichendem
Leitungsquerschnitt an den mit dem Erdungssymbol
gekennzeichneten Anschluss des CPX-Terminals an.
SDer CMIX enthält elektrostatisch gefährdete Bauele-
mente. Berühren Sie deshalb keine Bauelemente.
Beachten Sie die Handhabungsvorschriften für elektro-
statisch gefährdete Bauelemente.
Weitere Informationen, Dokumente und Downloads:
www.festo.com

Festo CPX−CMIX−Z6 1112NH Deutsch
4
2 Anschluss- und Anzeigeelemente
1Status-LEDs
2X: Achsanschluss
3Bezeichnungs-
schilder (Zubehör)
4Display: 3-stellige
Anzeige
(siehe Beschreibung
zum CMIX)
5Typenschild siehe
Seitenfläche
1
3
4
5
2
Status-LEDs Beschreibung
PFehler (rot) Fehlermeldung des CMIX
PL Power Load (gelb) Vom CMIX nicht genutzt
Display Beschreibung
100 / F . . / SIF Firmwareversion (1 sek) / Initialisierung
dGC / dnC / POt Typ des Messsystems
E52
E80
E81
E84
E85
E87
Fehler: Unterspannung CMIX Modul
Fehler: Messsystem ist nicht vorhanden/defekt,
Kommunikation Error oder Time Out
Fehler: Checksum error im Messsystem
Fehler: Unzulässige Eingabe der Nutzhublänge
Fehler: Unterspannung Messsystem
Fehler: Messsystem defekt

Festo CPX−CMIX−Z6 1112NH Deutsch 5
3 Installationshinweise
3.1 Hinweis zum Austausch des CMIX-Moduls
Beim Messsystem Potentiometer werden die parametrierte
Nutzhublänge sowie die minimale und maximale Position
im CMIX gespeichert. Führen Sie mit diesem Messsystem-
typ nach Austausch des CMIX erneut eine Inbetriebnahme
durch, siehe Beschreibung zum CMIX.
Wurde ein Nullpunkt gespeichert, muss dieser ebenfalls
neu gesetzt werden.
3.2 Montage
Der CMIX ist in einen Verkettungsblock des CPX-Terminals
montiert.
1Schrauben,
Anziehdrehmoment
0,9 … 1,1 Nm
2CMIX
3Verkettungsblock mit
Stromschienen
3
1
2

Festo CPX−CMIX−Z6 1112NH Deutsch
6
Demontage:
SSchrauben herausdrehen und CMIX vorsichtig
abheben.
Montage:
1. Dichtung und Dichtflächen prüfen und Anschlussblock
wieder aufsetzen.
2. Schrauben so ansetzen, dass die vorgefurchten Gewin-
degänge genutzt werden. Schrauben von Hand über
Kreuz anziehen. Anziehdrehmoment 0,9 … 1,1 Nm.
3.3 Pin-Belegung Achsanschluss
XPin Belegung
1
2
3
4
5
Gehäuse
+24 V Logikspannung
+24 V Lastspannung
0V
CAN_H
CAN_L
Kabelschirm

Festo CPX−CMIX−Z6 1112NH Deutsch 7
4 Technische Daten
Typ CPX-CMIX-M1-1
Allgemeine Technische Daten siehe CPX-Systembeschreibung
P.BE-CPX-SYS-...
Produktgewicht (mit CPX-GE-EV-S) ca. 240 g
Schutzart nach EN 60529
(komplett montiert, Steckverbinder
im gesteckten Zustand oder mit
Schutzkappe versehen)
IP65
Schutz gegen elektrischen Schlag
(Schutz gegen direktes und
indirektes Berühren nach IEC/DIN
EN 60204-1)
durch PELV-Stromkreis
(Protected Extra-Low Voltage)
Modulcode (CPX-spezifisch) 180
Modulkennzeichen (im Handheld) CPX-CMIX-M1-1
CMIX Sensor Interface

Festo CPX−CMIX−Z6 1112NH Deutsch
8
Typ CPX-CMIX-M1-1
Betriebsspannung / Lastspannung siehe CPX-Systembeschrei-
bung P.BE-CPX-SYS-...
Stromaufnahme CMIX
– aus Betriebsspannungsversorgung
Elektronik/Sensoren (UEL/SEN)
typ. 80 … 110 mA bei 24 V,
max. 110 mA
Galvanische Trennung
– zwischen Betriebsspannungsversor-
gung Elektronik/Sensoren (UEL/SEN)
und Lastspannungsversorgung
Ventile (UVAL)
keine
Netzausfallüberbrückungszeit 10 ms
(bei Systemen mit dem
DGCI führt ein Netzausfall
> 1 ms zu Fehler E80)
Achsstrang
Anzahl Achsstränge / Anzahl Achsen
Max. Gesamtlänge (alle Leitungen)
Ausführung Achsanschluss
1/1
30 m
Buchse M9, 5-polig

Festo CPX−CMIX−Z6 1112NH English 9
English
1 User instructions
ThemeasuringmoduletypeCPX-CMIX-M1-1isintended
exclusively for use in CPX terminals from Festo in
conjunction with suitable components. The maximum
values specified in the section “Technical specifications”
must be observed here.
The CMIX makes available the position of the connected
displacement encoder/sensor interface in the CPX terminal
as an analogue value.
Detailed information on the CMIX measuring module can
be found in the manual on the CMIX type P.BE-CPX-CMIX-...
Basic information on the CPX terminal can be found in the
CPX System manual P.BE-CPX-SYS-...
Warning
• Switch off the power supply before connecting or
disconnecting plugs (otherwise this could lead to
functional damage).
SUse only power units which guarantee reliable
electrical isolation of the operating voltage as per
IEC/DIN EN 60204-1. Observe also the general
requirements for PELV power circuits as per IEC/DIN
EN 60204-1.
SConnect an earthing cable with sufficient
cross-sectional area to the connection on the CPX
terminal marked with the earth symbol.
SThe CMIX contains electrostatically sensitive
components. Therefore, do not touch any
components. Observe the handling specifications for
electrostatically sensitive components.
Further informationen, documents and downloads:
www.festo.com

Festo CPX−CMIX−Z6 1112NH English
10
2 Connection and display elements
1Status LEDs
2X: Axis connection
3Identification labels
(accessories)
4Display: 3-digit
display (see manual
for the CMIX)
5Rating plate
see side
1
3
4
5
2
Status LEDs Description
PError (red) Error message of the CMIX
PL Power load (green) Not used by CMIX
Display Description
100 / F . . / SIF Firmware version (1 sec) / initialisation
dGC / dnC / POt Measuring system type
E52
E80
E81
E84
E85
E87
Error: Undervoltage in CMIX module
Error: Measuring system is not available/
defective, Communication error or time out
Error: Checksum error in the measuring system
Error: Imperm. entry of the effective stroke length
Error: Undervoltage in measuring system
Error: Measuring system defective

Festo CPX−CMIX−Z6 1112NH English 11
3 Installation instructions
3.1 Note on replacing the CMIX module
For the potentiometer measuring system, the
parameterised effective stroke length as well as the
minimum and maximum position are stored in the CMIX.
With this measuring system type, perform commissioning
again after replacing the CMIX; see manual on the CMIX.
If a zero point was stored, it must also be reset.
3.2 Fitting
The CMIX is mounted in an interlinking block of the CPX
terminal.
1Screws,
Tightening torque
0.9 ... 1.1 Nm
2CMIX
3Interlinking block
with contact rails
3
1
2

Festo CPX−CMIX−Z6 1112NH English
12
Removing:
SRemove the screws and lift the CMIX up carefully.
Mounting:
1. Check the seal and sealing surfaces and refit the
connection block.
2. Screws must be fitted so that the self-cutting threads
can be used. Tighten the screws by hand in diagonally
opposite sequence. Tightening torque 0.9 ... 1.1 Nm.

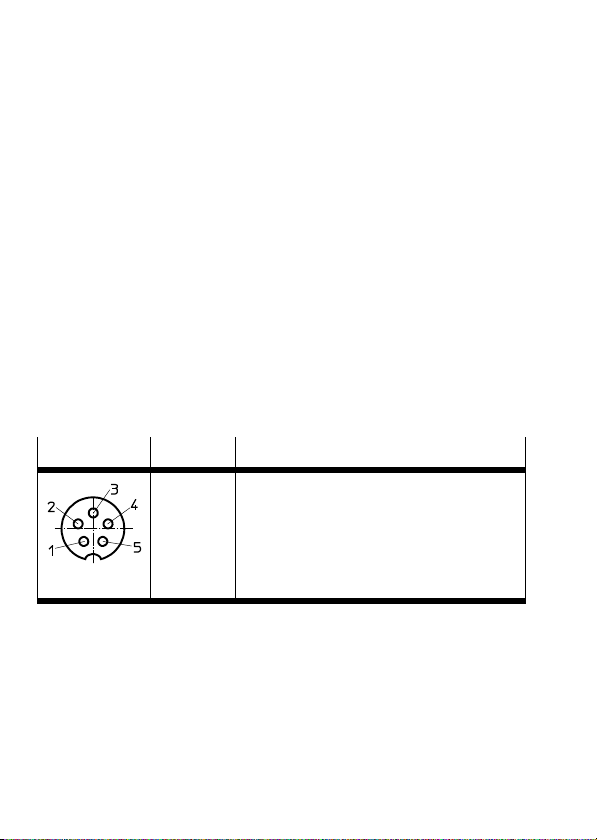

3.3 Pin assignment of axis connection
XPin Assignment
1
2
3
4
5
Housing
+24 V logic voltage
+24 V load voltage
0V
CAN_H
CAN_L
Cable shield

Festo CPX−CMIX−Z6 1112NH English 13
4 Technical Data
Type CPX-CMIX-M1-1
General technical data See CPX System manual
P.BE-CPX-SYS-...
Product weight (with CPX-GE-EV-S) approx. 240 g
Protection class accord. to EN 60529
(fitted completely, plug connector in-
serted or provided with protective cap)
IP65
Protection against electric shock
(protection against direct and indirect
contact as per IEC/DIN EN 60204-1)
By means of PELV power
circuit
(Protected Extra Low Voltage)
Modulecode(CPX-specific) 180
Module identifier (in the handheld) CPX-CMIX-M1-1
CMIX sensor Interface

Festo CPX−CMIX−Z6 1112NH English
14
Type CPX-CMIX-M1-1
Operating voltage / load voltage See CPX System manual
P.BE-CPX-SYS-...
CMIX current consumption
– from operating voltage supply for
electronics/sensors (VEL/SEN)
Typ. 80 ... 110 mA at 24 V,
max. 110 mA
Electrical isolation
– between the operating voltage
supply for the electronics/sensors
(VEL/SEN) and the load voltage
supply for the valves (VVAL)
None
Power failure bridging time 10 ms (for systems with the
DGCI, a power dropout
> 1 ms causes error E80)
Axis string
No. of axis strings / No. of axes
Max. total length (all cables)
Type of axis connection
1/1
30 m
Socket M9, 5-pin

Festo CPX−CMIX−Z6 1112NH Español 15
Español
1 Instrucciones para el usuario
El módulo de medición de ejes tipo CPX-CMIX-M1-1 está
concebido exclusivamente para su uso en terminales CPX
de Festo en combinación con componentes adecuados.
Deben observarse los valores máximos indicados en la
sección “Especificaciones técnicas”.
El CMIX proporciona al terminal CPX la posición del sis-
tema de medición de recorrido o del interface de sensor
conectado como valor analógico.
Hallará información detallada sobre el módulo de medi-
ción CMIX en el manual del CMIX tipo P.BE-CPX-CMIX-...
La información básica sobre el terminal CPX se encuentra
en el manual del sistema CPX P.BE-CPX-SYS-...
Advertencia
SInterrumpa la alimentación antes de enchufar o des-
conectar conectores enchufables (esto evitará daños
funcionales).
SUtilice exclusivamente fuentes de alimentación que
garanticen un aislamiento eléctrico de la tensión de
funcionamiento según IEC/DIN EN 60204-1. Observe
también los requisitos generales para circuitos PELV
conforme a la norma IEC/DIN EN 60204-1.
SConecte un cable de tierra con suficiente sección
transversal a la conexión del terminal CPX marcada
con el símbolo de tierra.
SEl CMIX contiene componentes sensibles a las des-
cargas electrostáticas. Por este motivo no se deben
tocar los componentes. Observe las especificaciones
sobre cómo manipular elementos sensibles a las des-
cargas electrostáticas.
Más información, documentos y descargas:
www.festo.com

Festo CPX−CMIX−Z6 1112NH Español
16
2 Conexiones y elementos de indicación
1LED de estado
2X: conexión de eje
3Etiquetas de
identificación
(accesorios)
4Display: pantalla de
3 dígitos (ver
manual del CMIX)
5Placa de tipo,
ver lateral
1
3
4
5
2
LED de estado Descripción
PError (rojo) MensajedeerrordelCMIX.
PL Power Load (amarillo) No es utilizado por CMIX.
Pantalla Descripción
100 / F . . / SIF Versión de firmware (1 seg) / Inicialización
dGC / dnC / POt Tipo del sistema de medición
E52
E80
E81
E84
E85
E87
Error: subtensión en el módulo CMIX
Error: sistema de medición no existente/
defectuoso, error de comunic. o Time-out
Error: error de suma de prueba en el sist. de med.
Error: entr. de la longitud de carrera útil no adm.
Error: subtensión en el sistema de medición
Error: sistema de medición defectuoso

Festo CPX−CMIX−Z6 1112NH Español 17
3 Instrucciones de instalación
3.1 Indicación sobre la sustitución del módulo CMIX
En el sistema de medición con potenciómetro, la longitud
de carrera útil parametrizada y las posiciones mínima y
máxima se guardan en el CMIX. Si utiliza este tipo de
sistema de medición, después de sustituir el CMIX debe
efectuar de nuevo una puesta a punto, véase el manual
del CMIX.
Si se guardó un punto cero, éste también deberá volver a
ajustarse.
3.2 Montaje
El CMIX está montado en un bloque de distribución del
terminal CPX.
1Tornillos,
par de apriete
0,9 ... 1,1 Nm
2CMIX
3Bloque de
distribución
con barras
tomacorriente
3
1
2

Festo CPX−CMIX−Z6 1112NH Español
18
Desmontaje:
SDesenrocar los tornillos y levantar con cuidado el
CMIX.
Montaje:
1. Comprobar la junta y las superficies hermetizantes y
volveracolocarlaplacadealimentación.
2. Insertar los tornillos de forma que puedan utilizarse
las roscas autocortantes. Apretar los tornillos
manualmente en cruz. Par de apriete 0,9 ... 1,1 Nm.
3.3 Asignación de pines conexión de eje
XPin Asignación
1
2
3
4
5
Cuerpo
Tensión de lógica +24 V
Tensión de carga +24 V
0V
CAN_H
CAN_L
Apantallado del cable

Festo CPX−CMIX−Z6 1112NH Español 19
4 Especificaciones técnicas
Tipo CPX-CMIX-M1-1
Especificaciones técnicas generales Ver manual del sistema CPX
P.BE-CPX-SYS-...
Peso del producto (con CPX-GE-EV-S) Aprox. 240 g
Tipo de protección según EN 60529
(completamente montado, conector
enchufable insertado o con caperuza de
protección)
IP65
Protección contra descargas eléctricas
(protección contra contacto directo e
indirecto según IEC/DIN EN 60204-1)
Mediante circuito PELV
(Protected Extra-Low
Voltage)
Código del módulo (específico de CPX) 180
Identificador del módulo
(en el terminal de mano)
CPX-CMIX-M1-1
CMIX Sensor Interface

Festo CPX−CMIX−Z6 1112NH Español
20
Tipo CPX-CMIX-M1-1
Tensión de funcionamiento /
Tens ión d e la carga
Ver manual del sistema CPX
P.BE-CPX-SYS-...
ConsumodecorrienteCMIX
– de la alimentación de tensión de
funcionamiento para electrónica/
sensores (VEL/SEN)
Típ. 80 ... 110 mA a 24 V,
máx. 110 mA
Aislamiento eléctrico
– Entre la alimentación de tensión para
la electrónica/sensores (VEL/SEN)yla
tensión de carga para válvulas (VVAL)
Ninguno
Tiempo de puenteo en caso de caída
de la tensión
10 ms (en sistemas con
DGCI, una caída de la
tensión durante > 1 ms da
lugar al error E80)
Ramal de eje
No. de ramales de eje / No. de ejes
Longitudtotalmáx.(todosloscables)
Modelo de conexión de eje
1/1
30 m
Terminal M9 de 5 pines
