Kurzbeschreibung
Schrittmotor-Indexer-
Baugruppe
Typ SPC200-SMX-1
Brief description
Stepping motor
indexer module
type SPC200-SMX-1
9903NH
388 648

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
English. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
(Festo AG & Co., D-73726 Esslingen, 1999)
SPC200-SMX-1
9903NH 2

1Benutzerhinweise
Die Schrittmotor-Indexer-Baugruppe Typ SPC200-SMX-1 dient
bestimmungsgemäß zur Anschaltung eines Schrittmotors an
den Smart Positioning Controller SPC200. Die Schrittmotor-
Indexer-Baugruppe stellt Anschlüsse für Referenz- und End-
schalter sowie für eine Schrittmotor-Leistungsansteuerung zur
Verfügung.
Ausführliche Informationen zum SPC200, zur Schrittmotor-Bau-
gruppe und zu elektrischen Achsen finden Sie im Bediener-
Handbuch P.BE-SPC200-.., in der Beschreibung P.BE-SPC200-
SMX-1-.. sowie in der Bedienungsanleitung zur elektrischen Li-
nearachse Typ DGE(L)-...
VORSICHT:
Beachten Sie unbedingt die dort aufgeführten:
– Sicherheitstechnischen Hinweise
– den bestimmungsgemäßen Gebrauch der jeweiligen
Baugruppen und Module.
Weiterführende Informationen zu elektrischen Positioniersyste-
men finden Sie in der Beschreibung P.BE-ATP-...
WARNUNG:
Aktoren können ungewollt aktiviert und der SPC200 beschä-
digt werden, wenn Baugruppen bei eingeschalteter
Spannungsversorgung hinzugefügt oder entfernt werden.
Schalten Sie vor Installations- und Wartungsarbeiten folgen-
de Energiequellen in folgender Reihenfolge ab:
1. Druckluftversorgung
2. Alle Last- und Betriebsspannungsversorgungen am
SPC200 und den angeschlossenen Komponenten
des Positioniersystems.
Deutsch
SPC200-SMX-1
9903NH 3

2Ein- und Ausbau von Baugruppen
VORSICHT:
Unsachgemäße Handhabung kann zur Beschädigung der
Baugruppen führen.
• Berühren Sie keine Bauelemente.
• Beachten Sie die Handhabungsvorschriften für elektro-
statisch gefährdete Bauelemente.
• Entladen Sie sich vor dem Ein- oder Ausbau von Bau-
gruppen elektrostatisch, zum Schutz der Baugruppen vor
Entladung statischer Elektrizität.
Verschließen Sie freibleibende Steckplätze mit Blindfrontplatten
(Typ SPC200-PB). Dadurch wird die Schutzart IP 20 erreicht.
Es können, abhängig von den zur Verfügung stehenden Steck-
plätzen, bis zu 3 Schrittmotor-Indexer-Baugruppen in einen
Baugruppenträger installiert werden.
HINWEIS:
Montieren Sie die Schrittmotor-Indexer-Baugruppe mit minde-
stens einem Steckplatz Abstand zur Diagnose-Baugruppe
SPC200-MMI-DIAG, sofern Sie ein Bedienfeld nutzen.
Baugruppen ausbauen
1. Druckluftversorgung und Betriebsspannung abschalten.
2. Anschlußkabel auf der Baugruppenfront lösen und abziehen.
3. Beide Sicherungshebel durch Verschieben entriegeln (siehe
folgendes Bild).
4. Baugruppe an der Frontplatte fassen und herausziehen.
5. Ggf. freibleibende Steckplätze mit Blindplatten verschließen.
Deutsch
SPC200-SMX-1
49903NH

Schrittmotor-Indexer-Baugruppe einbauen
1. Druckluftversorgung und Betriebsspannungsversorgung ab-
schalten.
2. Baugruppe an der Frontplatte fassen und in die Führungs-
schiene einschieben. Achten Sie darauf, daß Sie die Bau-
gruppe beim Einschieben nicht verkanten und keine Bauteile
auf der Leiterplatte beschädigt werden.
3. Achten Sie darauf, daß die Stecker der Messerleisten richtig
aufeinander liegen. Schieben Sie die Baugruppe dann mit
leichtem Druck vollständig ein. Daraufhin verriegeln die Si-
cherungshebel selbsttätig.
1
2
3
Richtung zum Entriegeln
Verriegelt selbsttätig
Sicherungshebel
4
5
6
Frontplatte der Baugruppe
Messerleiste
Führungsschiene
6
5
1
4
2
1
3
3
Deutsch
SPC200-SMX-1
9903NH 5

3Installation
WARNUNG:
Verwenden Sie nur Netzteile, die eine sichere elektrische
Trennung der Betriebsspannung nach IEC 742/EN 60742/
VDE 0551 mit mindestens 4 kV Isolationsfestigkeit gewähr-
leisten (Protected Extra-Low Voltage, PELV). Schaltnetzteile
sind zulässig, wenn sie die sichere Trennung im Sinne der
EN 60950/VDE 0805 gewährleisten.
HINWEIS:
Verbinden Sie den Erdungsanschluß des Baugruppenträgers
niederohmig (kurze Leitung mit großem Querschnitt) mit
dem Erdpotential.
Pin-Belegung Sensorstecker (Anschluß SIGNALS, X31)
Anschlußquerschnitt max. 1,5 mm2
1
2
3
LIM+: Positiver Endschalter
REF: Referenzschalter
LIM-: Negativer Endschalter
4
5
6
24 V: Einspeisung
GND: Einspeisung
Erdungsanschluß
6
3
1
4
2
5
Deutsch
SPC200-SMX-1
69903NH

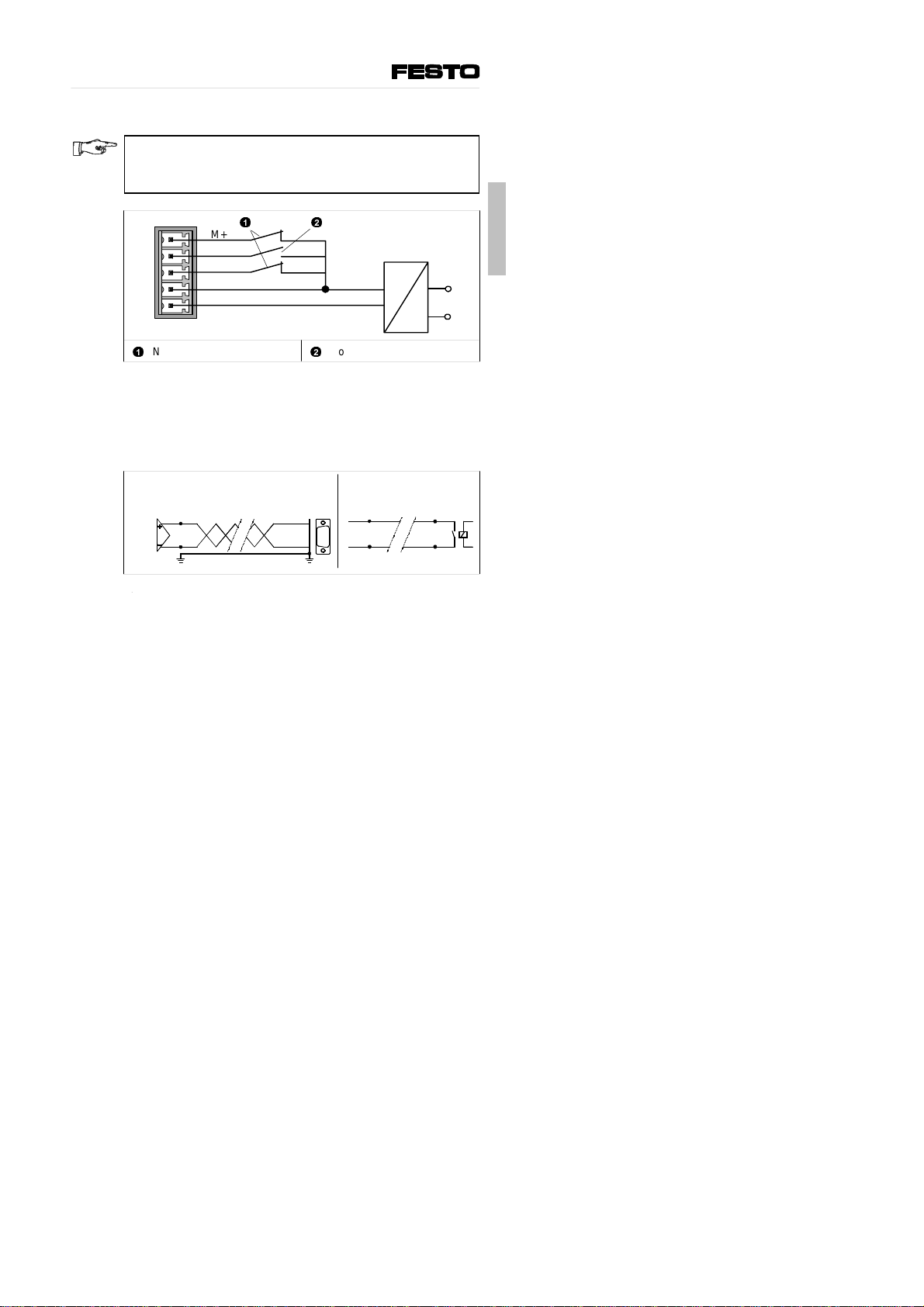

Beschaltung Sensorstecker (Anschluß SIGNALS, X31)
HINWEIS:
Beachten Sie die verschiedenen Ausführungen der Kontakte
für die Endschalter und den Referenzschalter.
1
Öffner (N.C., normal closed)
2
Schließer (N.O., normal open)
Die Genauigkeit des Referenzpunkts hängt vom verwendeten
Referenzschalter ab. Verwenden Sie einen Referenzschalter,
dessen Umschaltpunkt innerhalb einer Schrittauflösung liegt.
Beschaltung Steuerstecker (Anschluß AMPLIFIER, X30)
+DIRECT.
Gegentaktsteuerung: +/- DIRECT.,
+/- PULSE, +/- ENABLE, +/- F/H STEP
-DIRECT.
+READY
-READY
Relaiskontakt: +/- READY
(24 V von Sensorstecker)
DC
24 V
AC
0 V
1 2
LIM+
REF
LIM-
24 V
0 V
Deutsch
SPC200-SMX-1
9903NH 7

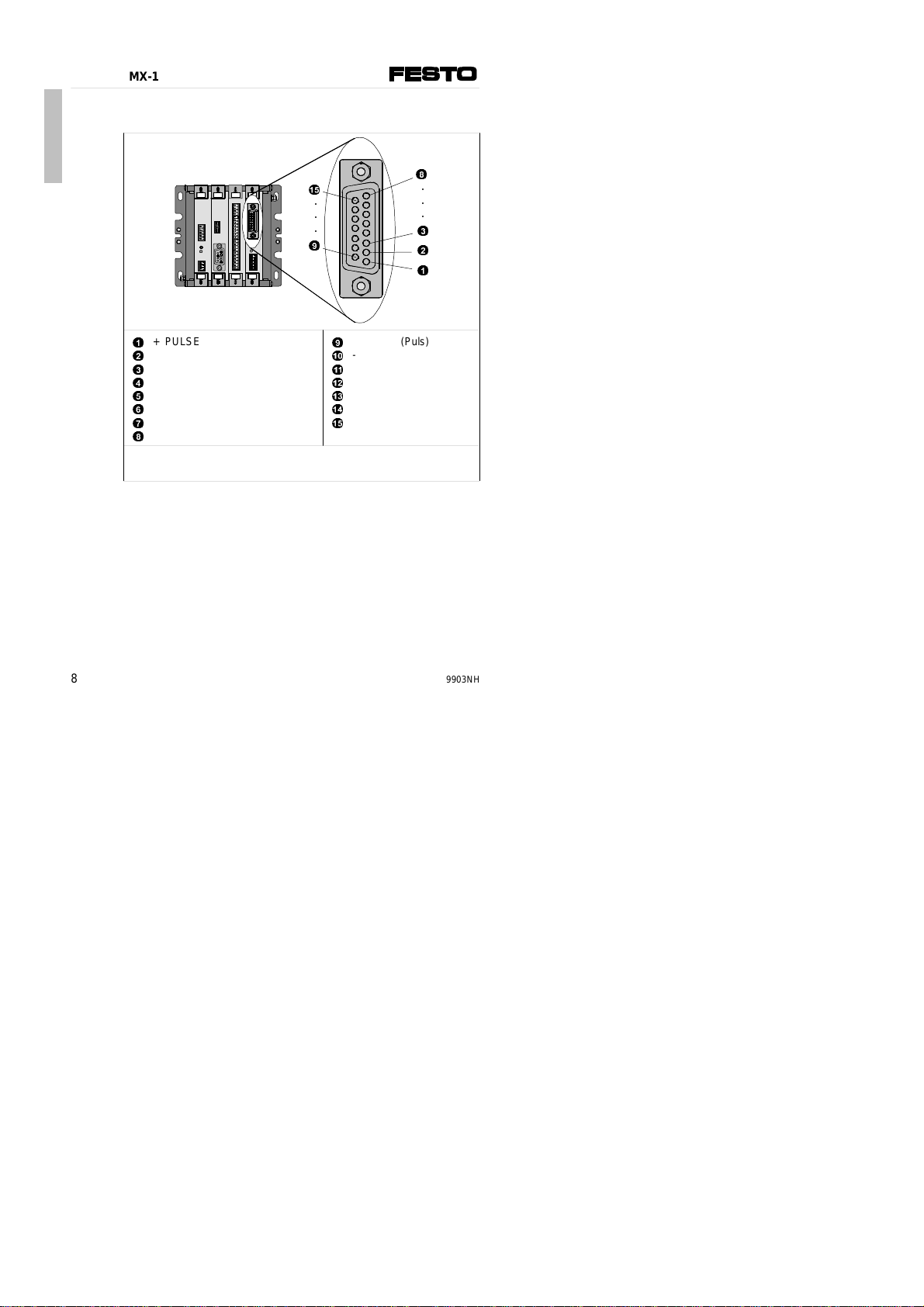

Pin-Belegung Steuersteckers (Anschluß AMPLIFIER, X30)
1
2
3
4
5
6
7
8
+ PULSE (Puls)
+ DIRECT. (Richtung)
+ ENABLE (Tor/Enable)
n.c., nicht verbunden
+ F/H STEP (Voll-/Halbschritt)
- F/H STEP (Voll-/Halbschritt)
n.c., nicht verbunden
+ READY (Bereitschaft)
9
0
!
"
#
$
%
- PULSE (Puls)
- DIRECT. (Richtung)
- ENABLE (Tor/Enable)
n.c., nicht verbunden
n.c., nicht verbunden
n.c., nicht verbunden
- READY (Bereitschaft)
Die Bezeichnung der Anschlüsse bezieht sich auf die Leistungs-
ansteuerungen aus den Festo Antriebspaketen.
Verwenden Sie zum Anschluß der Leistungsansteuerung z.B.
das zugehörige Kabel von Festo, Typ KSMX-SM5-...
Verbinden Sie den Kabelschirm auf beiden Seiten mit dem
Steckergehäuse, wenn ein selbstkonfektioniertes Kabel verwen-
den.
8
3
2
1
%
9
.
.
.
.
.
.
Deutsch
SPC200-SMX-1
89903NH

Beschaltungsübersicht Schrittmotorachse
1
2
3
4
5
6
Hauptschalter
Sicherung
Netzfilter
Leistungsansteuerung
Motorkabel
Motor
7
8
9
0
!
Elektromechanischer
Linearantrieb
Sensorkabel
SPC200
Schaltschrank
Steuerkabel
4Technische Daten
Typ SPC200-SMX-1
Temperaturbereich:
- Betrieb
- Lagerung/Transport - 5
oC ... + 50 oC
-20 oC ... + 70 oC
Gewicht 69 g
Relative Luftfeuchtigkeit 95 % nicht kondensierend
123 4 5 6 7
!
890
Deutsch
SPC200-SMX-1
9903NH 9

Technische Daten (Fortsetzung) Typ SPC200-SMX-1
Anschluß SIGNALS (X31)
– Spannungseinspeisung
(Pin 4, Pin 5)
– Sensoreingänge (Pin 1 – Pin 3)
– Stromaufnahme (bei 24 V)
– Bezugspotential
DC 24 V, ±15 % 1)
Eingänge in Anlehnung an
IEC 1131-2 Typ 2,
Gleichspannung 24 V,
plusschaltend (PNP)
typ. 8 mA
0 V
Anschluß AMPLIFIER (X30) 2)
– Eingang: + READY
- READY
– Ausgänge:
(+/- DIRECT., +/- PULSE,
+/- ENABLE, +/- F/H STEP)
– Schrittfrequenz
– Frequenzrampe
– Verfahrbereich
– Auflösung
+ 24 V (intern verbunden mit
Pin 4 des Steckers SIGNALS)
über Relaiskontakt
RS 485 (Gegentaktsteuerung)
80 Hz bis 40 kHz
max. 500 kHz/sec
0,0 bis 9999,999 mm
0,01 bis 9999,99 Schritte/mm
Elektromagnetische
Verträglichkeit
– Störaussendung
– Störfestigkeit
geprüft nach EN 55011
Grenzwertklasse A 3)
geprüft nach EN 50082-2
Schwingung und Schock
– Schwingung
– Schock
geprüft nach DIN/IEC 68 Teil 2–6
Schärfegrad 1
geprüft nach DIN/IEC 68 Teil 2–27
Schärfegrad 2
1) Toleranz der angeschlossenen Sensoren beachten!
2) Pin-kompatibel zu den Leistungsansteuerungen der
Festo Antriebspakete für 5 V-Steuersignale
3) Mit einer Einzelgenehmigung auch einsetzbar im Wohnbereich
(Wohn-, Geschäfts- und Gewerbebereich, Kleinbetriebe).
Deutsch
SPC200-SMX-1
10 9903NH

1User instructions
Stepping motor indexer module type SPC200-SMX-1 has been
designed for interfacing a stepping motor to the SPC200 Smart
Positioning Controller. The stepping motor indexer module pro-
vides connections for reference switches and end switches, as
well as as for a stepping motor power controller.
Detailed information on the SPC200, on the stepping motor
indexer module and on electric axes can be found in the user
manual P.BE-SPC200-..., in manual P.BE-SPC200-SMX-1-... as
well as in the operating instructions for the electrical linear axis
type DGE(L)-... .
CAUTION
Pay strict attention to the following instructions shown
therein:
– safety guidelines
– specifications for the use of the individual modules
and components.
More information on electrical positioning systems can be found
in the manual P.BE-ATP-... .
WARNING
Actuators may be activated unintentionally and the SPC200
may be damaged if components are added or removed
when the power supply is switched on. Before undertaking
installation or maintenance work, switch off the following
power supplies in the sequence listed:
1. the compressed air supply
2. all load voltages and operating voltages for the SPC200
and for the connected components of the positioning
system.
English
SPC200-SMX-1
9903NH 11

2Fitting and removing the modules
CAUTION
Modules can be damaged by incorrect handling.
• Do not touch any of the components.
• Observe the regulations for handling components which
are affected by electrostatic charges.
• Discharge yourself electrostatically before fitting or
removing modules, in order to protect the components
against discharges of static electricity.
Seal unused locations with blind front plates (type SPC200-PB).
This complies with protection class IP 20. Depending on the
number of locations available, up to 3 stepping motor indexer
modules can be fitted into a rack.
PLEASE NOTE
If you are using an operating panel, fit the stepping motor in-
dexer module in the rack with at least one free slot between
it and the diagnostic module type SPC200-MMI-DIAG.
Removing the modules
1. Switch off the operating voltage and the compressed air
supply.
2. Loosen and remove the connecting cable on the front of the
module.
3. Unlock both safety catches by pushing them aside (see
following diagram).
4. Grip the module by the front plate and pull it out.
5. Any unused slots should be sealed with blind plates.
English
SPC200-SMX-1
12 9903NH

Fitting the stepping motor indexer module
1. Switch off the compressed air supply and the operating volt-
age.
2. Grasp the module by the front plate and push it into the
guide rail. Be careful not to tilt the module when sliding it
into the slot and make sure that none of the components on
the printed circuit board are damaged.
3. Make sure that the pins on the connectors are correctly
aligned. Then with a light pressure of the fingers push the
module in as far as it will go. The safety catches will then
lock automatically.
1
2
3
Direction of unlocking
Self-actuated locking
Safety catches
4
5
6
Front plate of module
Contact strip
Guide rail
6
5
1
4
2
1
3
3
English
SPC200-SMX-1
9903NH 13

3Installation
WARNING
Use only power units which guarantee reliable isolation of
the operating voltages as per IEC 742 / EN 60742 / VDE
0551 with at least 4 kV isolation resistance (protected extra
low voltage, PELV). Switch power packs are permitted if
they guarantee reliable isolation in accordance with EN
60950 / VDE 0805.
PLEASE NOTE
Connect the earthing connection of the rack with low impe-
dance to the earth potential (short cable with large cross-
sectional area).
Pin assignment of the sensor plug (SIGNALS, X31)
Cross-sectional area of connection max. 1.5 mm2
1
2
3
LIM+: Positive end switch
REF: Reference switch
LIM-: Negative end switch
4
5
6
24 V supply
0 V supply
Earth connection
6
3
1
4
2
5
English
SPC200-SMX-1
14 9903NH

Circuit diagram of sensor plug (SIGNALS, X31)
PLEASE NOTE
Observe the different designs of contacts for the end switch
and the reference switch.
1
Normally-closed contact
2
Normally-open contact
The accurcy of the reference point depends on the reference
switch used. Use a reference switch with a switching point
within a step resolution.
Circuit diagram of control plug (AMPLIFIER, X30)
DC
24 V
AC
0 V
1 2
LIM+
REF
LIM-
24 V
0 V
+DIRECT.
Push-pull circuit: +/- DIRECT.,
+/- PULSE, +/- ENABLE, +/- F/H STEP
-DIRECT.
+READY
-READY
Relay contact: +/- READY
(24 V by sensor plug)
English
SPC200-SMX-1
9903NH 15

Pin assignment of control plug (AMPLIFIER, X30)
1
2
3
4
5
6
7
8
+ PULSE
+ DIRECT. (direction)
+ ENABLE
not connected
+ F/H STEP (full/half step)
- F/H STEP (full/half step)
not connected
+ READY
9
0
!
"
#
$
%
- PULSE
- DIRECT. (direction)
- ENABLE
not connected
not connected
not connected
- READY
The designation of the pins refers to the power controllers from the
Festo drive packages.
Use the appropriate cable, type KSMX-SM5-... , from Festo for
connecting the power controller to the control plug.
If you are using a ready-made cable, connect the cable
screening on both sides to the plug housing.
8
3
2
1
%
9
.
.
.
.
.
.
English
SPC200-SMX-1
16 9903NH

Circuitry summary of the stepping motor axis
1
2
3
4
5
6
Main switch
Fuse
Mains filter
Power controller
Motor cable
Motor
7
8
9
0
!
Electromechanical
linear drive
Sensor cable
SPC200
Control cabinet
Control cable
4Technical specifications
Type SPC200-SMX-1
Temperature range:
- operation
- storage/transport - 5
oC ... + 50 oC
-20 oC ... + 70 oC
Weight 69 g
Relative humidity 95 % non condensing
123 4 5 6 7
!
890
English
SPC200-SMX-1
9903NH 17

Technical specifications (continued) type SPC200-SMX-1
Connection SIGNALS (X31)
– external supply (pin 4, pin 5)
– sensor inputs (pin 1 – pin 3)
– current consumption (at 24 V)
– reference potential
24 V DC, ±15 % 1)
Inputs based on IEC 1131-2 type 2,
24 V DC, positive switching (PNP)
typical 8 mA
0 V
Connection AMPLIFIER (X30) 2)
– Input: + READY
- READY
– Outputs:
(+/- DIRECT., +/- PULSE,
+/- ENABLE, +/- F/H STEP)
– stepping frequency
– frequency ramp
– positioning range
– resolution
+ 24 V (internally connected with
pin 4 of plug SIGNALS)
via relay contact
RS 485 (push-pull control)
80 Hz to 40 kHz
max. 500 kHz/sec
0.0 bis 9999.999 mm
0.01 bis 9999.99 steps/mm
Electromagnetic compatibility
– interference emitted
– resistance to interference
tested as per EN 55011
limit class A 3)
tested as per EN 50082-2
Oscillation and shock
– oscillation
– shock
tested as per DIN/IEC 68 part 2–6
severity 1
tested as per DIN/IEC 68
part 2-27 severity 2
1) Observe the tolerance of the connected sensors.
2) Pin-compatible to the power controllers of the Festo drive packages
for 5 V control signals.
3) Domestic use also permitted under a special licence
(home, business and trade, small business use).
English
SPC200-SMX-1
18 9903NH
