Festo CPX Series Parts list manual

Kurz
beschreibung
Brief description
CPX−Druck−
sensormodul
CPX−4AE−P
CPX Pressure
Sensor Module
CPX−4AE−P
 Deutsch
 English
 Español
 Français
 Italiano
 Svenska
746684
0906NH
CPX−Terminal

Festo CPX−4AE−P 0906NH2
Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Español 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Français 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Italiano 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Svenska 33. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Edition: 0906NH
Original: de
© (Festo AG&Co. KG, D73726 Esslingen, Germany, 2009)
Internet: http://www.festo.com
E−Mail: [e-mail]

Festo CPX−4AE−P 0906NH Deutsch 3
1 BenutzerhinweiseDeutsch
Das CPX−Drucksensormodul ist ausschließlich zum Einsatz
in CPX−Terminals bestimmt.
Beim Betrieb sind die angegebenen Grenzwerte der tech
nischen Daten einzuhalten. Ausführliche Informationen
finden Sie in der Beschreibung der CPX−Analog−EA−Module
(P.BE−CPX−AX−...) sowie in der CPX−Systembeschreibung
(P.BE−CPX−SYS−...).
Warnung
SSchalten Sie vor Installations− und Wartungsarbeiten
folgende Einrichtungen aus:
 Druckluftversorgung
 Betriebs− und Lastspannungsversorgung.
SSchließen Sie einen Erdleiter mit ausreichendem
Leitungsquerschnitt an den mit dem Erdungssymbol
gekennzeichneten Anschluss des CPX−Terminals an.
SDie EA−Module enthalten elektrostatisch gefährdete
Bauelemente. Berühren Sie deshalb keine Bauele
mente. Beachten Sie die Handhabungsvorschriften
für elektrostatisch gefährdete Bauelemente.
Hinweis
Nehmen Sie nur ein komplett montiertes und
verdrahtetes CPX−Terminal in Betrieb.
Das Drucksensormodul hat keinen separaten Anschluss
block. Informationen zur Montage eines CPX−Terminals
finden Sie in der CPX−Systembeschreibung.

Festo CPX−4AE−P 0906NH Deutsch
4
2 Anschluss− und Anzeigeelemente
14 Pneumatik
anschlüsse
(QS−Anschlüsse für
Schlauchdurch
messer 4 mm)
2LCD−Display
3Modulfehler−LED
4Bezeichnungsschild
1
23
4
LED Bedeutung (leuchtet rot)
(rot)  Grenzwertunterschreitung
 Grenzwertüberschreitung
 Sensor−Limit−Diagnose
 Ungültiger Prozesswert
 Parametrierfehler
 Falscher Gerätetyp montiert
 Baugruppe defekt
Details siehe Beschreibung zu den CPX−Analog−EA−Modulen
(Typ P.BE−CPX−AX−...)

Festo CPX−4AE−P 0906NH Deutsch 5
3 Installationshinweise
Warnung
Unter Druck stehende Pneumatikschläuche können bei
der Demontage unkontrollierte Bewegungen ausführen
und damit Personen verletzen. Führen sie erst nachfol
gende Schritte durch bevor Sie die Pneumatikschläuche
am Drucksensormodul lösen:
SSchalten Sie die Druckluftversorgung aus.
SStellen Sie sicher, dass alle Pneumatikschläuche
drucklos sind.
SEntlüften Sie alle Aktuatoren, die von Ventilen
gesteuert werden die in Ruhe− oder Mittelstellung
geperrt sind.
3.1 Verlegen der Pneumatikschläuche
Anschließen:
1. Schneiden Sie das Schlauchende gerade ab.
Verwenden Sie dazu möglichst einen geeigneten
Schlauchschneider.
2. Drücken den Schlauch bis zum Anschlag in den
QS−Anschluss (siehe Bild).
3. Bündeln Sie verlegte Schläuche zur besseren
Anlagenübersicht mit Schlauchbinder oder einer
Schlauchklemmleiste.

Festo CPX−4AE−P 0906NH Deutsch
6

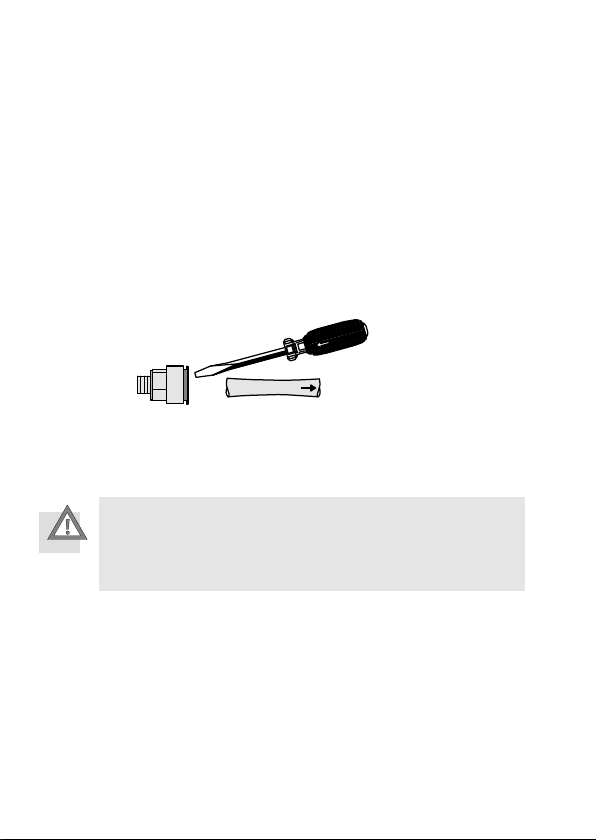

Abziehen:
1. Kennzeichnen Sie alle Pneumatikschläuche.
2. Drücken Sie den Klemmring des QS−Anschlusses
z.B. mit einem Schraubendreher oder der Lösehilfe
QSO von Festo.
3. Ziehen Sie den Schlauch aus dem QS−Anschluss.
4. Verschließen Sie nicht benötigte Anschlüsse durch
Blindstopfen (Typ QSC−4H, Teilenummer 153267)
3.2 Betrieb
Vorsicht
Extreme pneumatische Bedingungen (schnelle Druck
wechsel mit großen Druckamplituden) können die
Drucksensoren des Moduls beschädigen.
Beispiel:
Druckwechsel im Sekundentakt mit Druckamplituden von
10bar führen zu einer Temperaturerhöhung um 50K.
Die Einstellungen für das Drucksensormodul werden über
Parametrierung vorgenommen (siehe Beschreibung
CPX−Analog−EA−Module).

Festo CPX−4AE−P 0906NH Deutsch 7
4 Technische Daten
Technische Daten CPX−4AE−P−D10 CPX−4AE−P−B2
Allgemeine Technische Daten
CPX−Terminal
Siehe CPX−Systembeschreibung
(P.BE−CPX−SYS−...)
Schutzart nach EN 60529 IP65 / IP67
Betriebsspannungsversorgung
Elektronik
 Nennspannung
 Eigenstromaufnahme bei
24V (interne Elektronik)
DC 18 ... 30 V
Typ. 50 mA
 Genauigkeit
 Interne Zykluszeit
 Datenformat der
Prozesswerte
±3% vom maximalen Messwert
5 ms
VZ + 15 Bit, negative Werte in
Zweierkomplement−Darstellung
Modulkennzeichen
(Handheld)
4AI−P−D10 4AI−P−B2
Modulcode/Sub−Modulcode
(CPX−spezifisch)
133/1 133/2

Festo CPX−4AE−P 0906NH Deutsch
8
Technische Daten CPX−4AE−P−B2CPX−4AE−P−D10
Druckeingänge
 Kanäle
 Pneumatischer Anschluss
 Medium
 Temperaturbereich des
Mediums
4
QS−Anschlüsse für
Schlauchdurchmesser 4 mm
Druckluft, gefiltert (40 m),
ungeölt oder geölt
0 ... +50 °C
 Messbereich relativ zum
Umgebungsdruck
 Messbereich bei
Differenzdruckberechnung
 Maximaler Messbereich bei
Differenzdruckberechnung
 Maximal zulässiger
Überdruckbereich der
Drucksensoren
 Druck für
Sensor−Limit−Diagnose
0 ... 10 bar
0 ... 1000 kPa
0 ... 145 psi
−10...10 bar
−1000 ... 1000 kPa
−145 ... 145 psi
−10,28 ... 10,28 bar
−1028 ... 1028 kPa
−149 ... 149 psi
15 bar
1500 kPa
217,5 psi
ţ10,30 bar
ţ1030 kPa
ţ149,4 psi
−1 ... 1 bar
−100 ... 100 kPa
−14,5 ... 14,5 psi
−2...2 bar
−200 ... 200 kPa
−29 ... 29 psi
−2,05 ... 2,05 bar
−205 ... 205 kPa
−30,4 ... 30,4 psi
5 bar
500 kPa
72,5 psi
ţ1,051 bar
ţ1051 kPa
ţ15,24 psi

Festo CPX−4AE−P 0906NH English 9
1 User instructionsEnglish
The CPX pressure sensor module is only intended for use
in CPX terminals.
The maximum values specified in the section Technical
specifications" must be observed during operation.
Detailed information can be found in the manual for the
CPX analogue IO modules (P.BE−CPX−AX−...) and in the
CPXsystem manual (P.BE−CPX−SYS−...).
Warning
SSwitch off the following equipment before
undertaking installation and/or maintenance work:
 compressed air supply
 operating and load voltage supplies.
SConnect an earth conductor with sufficient
cross−sectional area to the connection on the CPX
terminal marked with the earth symbol.
SThe I/O modules contain electrostatically sensitive
components. Therefore, do not touch any
components. Observe the handling instructions for
electrostatically sensitive components.
Note
Only commission a CPX terminal which has been
completely assembled and wired.
The pressure sensor module does not have a separate
electrical connection block. Information about installing a
CPX terminal can be found in the CPX system manual.

Festo CPX−4AE−P 0906NH English
10
2 Connection and display elements
14 Pneumatic
connections
(QS connections for
hose diameter
4mm)
2LCD display
3Module fault LED
4Identification plate
1
23
4
LED Meaning (lights red)
(red)  Limit value underrun
 Limit value overrun
 Sensor limit diagnostic
 Invalid process value
 Parameterisation error
 Incorrect device type fitted
 Module defective
For details, see the manual for the CPX analogue IO modules
(type P.BE−CPX−AX−...)

Festo CPX−4AE−P 0906NH English 11
3 Installation instructions
Warning
If the pneumatic tubing is under pressure when
dismantled, it may perform sudden unexpected
movements, causing injury to persons. Carry out the
following steps before disconnecting the pneumatic
tubing on the pressure sensor module:
SSwitch off the compressed air supply.
SMake sure that all pneumatic tubing is pressureless.
SExhaust all actuators controlled by valves that are
blocked in the rest or middle positions.
3.1 Installing the pneumatic tubing
Connecting:
1. Cut off the end of the hose straight. Use a suitable
hose cutter for this.
2. Press the hose into the QS connector as far as the
stop (see picture).
3. Group the tubing together with tube ties or a tube
holder for a better overview of the system.

Festo CPX−4AE−P 0906NH English
12
Removing:
1. Mark all pneumatic tubing.
2. Press the locking ring of the QS connector, e.g. using
a screwdriver or the QSO releasing tool from Festo.
3. Remove the tubing from the QS connector.
4. Close all connections not needed with blanking
plugs (type QSC−4H, part number 153267)
3.2 Operation
Caution
Extreme pneumatic conditions (rapid pressure change
with large pressure amplitudes) can damage the pres
sure sensors of the module.
Example:
Pressure changes at one second intervals with pressure
amplitudes of 10bar result in a temperature increase of
50K.
The settings for the pressure sensor module are made by
parameterisation (see the CPX analogue IO modules
manual).

Festo CPX−4AE−P 0906NH English 13
4 Technical Data
Technical Data CPX−4AE−P−D10 CPX−4AE−P−B2
General technical specifica
tions of the CPX terminal
See CPX system manual
(P.BE−CPX−SYS−...)
Protection class according
to EN 60529
IP65 / IP67
Operating voltage supply for
the electronics
 Nominal voltage
 Internal current
consumption at 24V
(internal electronics)
DC 18 ... 30 V
Typical 50 mA
 Accuracy
 Internal cycle time
 Data format of the
process values
±3% of the max. measured value
5 ms
VZ + 15 Bit, negative values
represented as twos−complement
Module identification
(Handheld)
4AI−P−D10 4AI−P−B2
Module code / sub−module
code (CPX−specific)
133/1 133/2

Festo CPX−4AE−P 0906NH English
14
Technical Data CPX−4AE−P−B2CPX−4AE−P−D10
Pressure inputs
 Channels
 Pneumatic connection
 Medium
 Temp. range of the
medium
4
QS connect. for hose diameter 4 mm
Compressed air, filtered (40 m),
unlubricated or lubricated
0 ... +50 °C
 Measurement range
relative to the ambient
pressure
 Measurement range for
differential pressure
calculation
 Max. measurement range
for differential pressure
calculation
 Max. permitted gauge
pressure range of the
pressure sensors
 Pressure for sensor limit
diagnostic
0 ... 10 bar
0 ... 1000 kPa
0 ... 145 psi
−10...10 bar
−1000 ... 1000 kPa
−145 ... 145 psi
−10.28 ... 10.28 bar
−1028 ... 1028 kPa
−149 ... 149 psi
15 bar
1500 kPa
217.5 psi
ţ10.30 bar
ţ1030 kPa
ţ149.4 psi
−1 ... 1 bar
−100 ... 100 kPa
−14.5 ... 14.5 psi
−2...2 bar
−200 ... 200 kPa
−29 ... 29 psi
−2.05 ... 2.05 bar
−205 ... 205 kPa
−30.4 ... 30.4 psi
5 bar
500 kPa
72.5 psi
ţ1.051 bar
ţ1051 kPa
ţ15.24 psi

Festo CPX−4AE−P 0906NH Español 15
1 Instrucciones para el usuarioEspañol
El módulo de sensor de presión CPX ha sido diseñado
exclusivamente para ser utilizado en terminales CPX.
Durante el funcionamiento deben observarse los valores
límite indicados en la sección Especificaciones técnicas".
En el manual de los módulos CPX I/O analógicos
(P.BE−CPX−AX−...), así como en el manual del sistema CPX
(P.BE−CPX−SYS−...), encontrará información detallada.
Advertencia
SAntes de realizar trabajos de instalación y manteni
miento, es preciso desconectar lo siguiente:
laalimentación de aire comprimido
laalimentación de tensión de funcionamiento y
la de tensión de carga.
SConecte un conductor de tierra con suficiente sector
de cable a la conexión del terminal CPX marcada con
el símbolo de tierra.
SLos módulos I/O contienen componentes sensibles a
las descargas electrostáticas. Por este motivo no se
deben tocar los componentes. Observe las especifi
caciones sobre cómo manipular elementos sensibles
a las descargas electrostáticas.
Importante
Ponga en marcha un terminal CPX sólo cuando se halle
completamente montado y cableado.
El módulo de sensor de presión no tiene ninguna placa de
alimentación separada. En el manual del sistema CPX
encontrará más información sobre el montaje de un
terminal CPX.

Festo CPX−4AE−P 0906NH Español
16
2 Elementos de conexión e indicación
14 conexiones
neumáticas
(conexiones QS para
un diámetro de
tubo de 4 mm)
2Pantalla LCD
3LED de error del
módulo
4Placa de
identificación 1
23
4
LED Significado (encendido en rojo)
(rojo)  Valor límite no alcanzado
 Valor límite sobrepasado
 Diagnosis de valores límite del sensor
 Valor de proceso no válido
 Error de parametrización
 Tipo de dispositivo montado incorrecto
 Componente defectuoso
Véanse los detalles en el manual de los módulos I/O
analógicos CPX (tipo P.BE−CPX−AX−...)

Festo CPX−4AE−P 0906NH Español 17
3 Instrucciones de instalación
Advertencia
Si los tubos neumáticos se hallan bajo presión cuando
se desmonta el terminal, pueden producirse movi
mientos inesperados súbitos y con ello causar lesiones
a las personas. Realice los siguientes pasos antes de
aflojar los tubos neumáticos en el módulo de sensor de
presión:
SDesconecte la alimentación de aire comprimido.
SAsegúrese de que todos los tubos neumáticos estén
sin presión.
SPurgue el aire de todos los actuadores controlados
por válvulas que estén bloqueadas en las posiciones
de reposo o central.
3.1 Tendido de los tubos neumáticos
Conexión:
1. Corte recto el extremo del tubo. Si es posible, utilice
para ello un cortatubos apropiado.
2. Introduzca el tubo en la conexión QS hasta el tope
(véase la figura).
3. Por razones de claridad, los tubos deben agruparse
con bridas para tubos o con una regleta de fijación
de tubos flexibles.

Festo CPX−4AE−P 0906NH Español
18
Desmontaje:
1. Marque todos los tubos neumáticos.
2. Presione el anillo opresor de la conexión QS p.ej.
con un destornillador o con el extractor de tubos
QSO de Festo.
3. Extraiga el tubo de la conexión QS.
4. Cierre con tapones ciegos la conexiones no utili
zadas (tipo QSC−4H, número de artículo 153267).
3.2 Funcionamiento
Atención
Las condiciones neumáticas extremas (cambios rápidos
de presión con elevadas amplitudes de presión)
pueden dañar los sensores de presión del módulo.
Ejemplo:
los cambios de presión en ciclos de un segundo con
amplitudes de presión de 10bar ocasionan un aumento de
temperatura de 50K.
Los ajustes para el módulo de sensor de presión se
realizan mediante la parametrización (véase manual de los
módulos I/O analógicos CPX).

Festo CPX−4AE−P 0906NH Español 19
4 Especificaciones técnicas
Especificaciones técnicas CPX−4AE−P−D10 CPX−4AE−P−B2
Especificaciones técnicas
generales del terminal CPX
Véase el manual del sistema CPX
(P.BE−CPX−SYS−...)
Tipo de protección según
EN60529
IP65 / IP67
Alimentación de la tensión
de funcionamiento
electrónica
 Tensión nominal
 Consumo interno de
corriente a 24V
(electrónica interna)
DC 18 ... 30 V
Típ. 50 mA
 Precisión
 Tiempo de ciclo interno
 Formato de datos de los
valores de procesos
±3% del valor máximo medido
5 ms
VZ + 15 bits, los valores negativos
representados en el complemento a
dos
Identificación del módulo
(terminal de mano)
4AI−P−D10 4AI−P−B2
Código del módulo / sub−
módulo (específico del CPX)
133/1 133/2

Festo CPX−4AE−P 0906NH Español
20
Especificaciones técnicas CPX−4AE−P−B2CPX−4AE−P−D10
Entradas de presión
 Canales
 Conexión neumática
 Medio
 Margen de temp. del
medio
4
Conexiones QS para un diámetro de
tubo de 4 mm
Aire comprimido, filtrado (40 m),
con o sin lubricación
0 ... +50 °C
 Margen de medición
relativo a la presión
ambiente
 Margen de medición al
calcular la presión
diferencial
 Margen máximo de
medición al calcular la
presión diferencial
 Margen máx. de sobre
presión permitido de los
sensores de presión
 Presión para diagnosis
de valores límite del
sensor
0 ... 10 bar
0 ... 1000 kPa
0 ... 145 psi
−10...10 bar
−1000 ... 1000 kPa
−145 ... 145 psi
−10,28 ... 10,28 bar
−1028 ... 1028 kPa
−149 ... 149 psi
15 bar
1500 kPa
217,5 psi
ţ10,30 bar
ţ1030 kPa
ţ149,4 psi
−1 ... 1 bar
−100 ... 100 kPa
−14,5 ... 14,5 psi
−2...2 bar
−200 ... 200 kPa
−29 ... 29 psi
−2,05 ... 2,05 bar
−205 ... 205 kPa
−30,4 ... 30,4 psi
5 bar
500 kPa
72,5 psi
ţ1,051 bar
ţ1051 kPa
ţ15,24 psi
