Festo VOFA-L26-T32C-M-G14-1C1 Series User manual

de Bedienungs
anleitung
en Operating
instructions
8041188
1505a
[8041189]
Steuerblock
Control block
VOFA-L26-T32C-M-G14-1C1-

VOFA-L26-T32C-M-G14-1C1-
2 Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a
Symbole/Symbols: Einbau und Inbetriebnahme darf nur durch Fach
personal mit entsprechender Qualifikation gemäß
dieser Bedienungsanleitung durchgeführt
werden.
Installation and commissioning may only be per
formed in accordance with these instructions by
technicians with appropriate qualifications.
Warnung
Warning
Vorsicht
Caution
Hinweis
Note
Umwelt
Environment
Zubehör
Accessories
Deutsch – Steuerblock VOFA-L26-T32C-M-G14-1C1- – Originalbetriebsanleitung 3.............
English – Control block VOFA-L26-T32C-M-G14-1C1- – Translation of the original instructions 35...

VOFA-L26-T32C-M-G14-1C1-
Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch 3
Deutsch – Steuerblock VOFA-L26-T32C-M-G14-1C1-
Inhaltsverzeichnis
1 Sicherheit 5...............................................................
1.1 Allgemeine Sicherheitshinweise 5..............................................
1.2 Bestimmungsgemäße Verwendung 5...........................................
1.3 Vorhersehbare Fehlanwendung 6..............................................
1.4 Sicherheitsfunktion nach EN ISO 13849 6.......................................
2 Voraussetzungen für den Produkteinsatz 7......................................
2.1 Qualifikation des Fachpersonals 7..............................................
2.2 Ausfälle aufgrund gemeinsamer Ursache (Common Cause Failure – CCF) 7..............
2.3 Diagnosedeckungsgrad (Diagnostic Coverage – DC) 8..............................
2.4 Einsatzbereich und Zulassungen 8.............................................
2.5 Produktidentifikation, Versionen 9.............................................
2.5.1 Produktbeschriftung 9..............................................
2.5.2 Fertigungszeitraum 9...............................................
2.5.3 Typenschlüssel 10...................................................
2.6 Service 10.................................................................
2.7 Angegebene Richtlinien und Normen 10..........................................
3 Produktübersicht 11.........................................................
4 Anschlüsse und Anzeigeelemente 12...........................................
5 Funktion und Anwendung 12..................................................
5.1 Pneumatische Verkettung 12...................................................
5.2 Elektrische Verkettung 13.....................................................
6 Einbau 15..................................................................
6.1 Einbau mechanisch 15........................................................
6.2 Einbau pneumatisch 16.......................................................
6.2.1 Anschlüsse (1) und (2) 17.............................................
6.2.2 Anschluss (3) 17....................................................
6.3 Einbau elektrisch 17..........................................................

VOFA-L26-T32C-M-G14-1C1-
4 Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch
7 Inbetriebnahme 18..........................................................
7.1 Vor der Inbetriebnahme 18....................................................
7.2 Schaltverhalten beim Einschalten 18............................................
7.3 Schaltverhalten beim Ausschalten 19............................................
7.4 Funktionstest 20............................................................
8 Störungsbeseitigung 22......................................................
8.1 Externe Einflüsse 23..........................................................
8.2 Interne Einflüsse 23..........................................................
9 Bedienung und Betrieb 23....................................................
10 Wartung und Pflege 23.......................................................
11 Umbau, Ausbau und Reparatur 24..............................................
11.1 Um- und Ausbau 24..........................................................
11.2 Reparatur 24...............................................................
11.3 Außerbetriebnahme und Entsorgung 26..........................................
12 Ersatzteile und Zubehör 27....................................................
13 Technische Daten 28.........................................................

VOFA-L26-T32C-M-G14-1C1-
Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch 5
1 Sicherheit
1.1 Allgemeine Sicherheitshinweise
Warnung
Verletzungsgefahr durch Quetschen und Stoßen
Werden Magnetventile in bestromtem Zustand von der Stromversorgung getrennt,
können die beweglichen Teile der Antriebskomponenten (Zylinder, Motoren, ...)
unkontrollierte Bewegungen ausführen.
 Antriebskomponenten in eine sichere Position bringen. Erst danach Arbeiten an der
elektrischen Ausrüstung durchführen.
Hinweis
Verlust der Sicherheitsfunktionen
Wenn Maßnahmen zur Beherrschung von „Ausfällen gemeinsamer Ursache“ (Common
Cause Failure – CCF) nicht eingehalten werden oder durch eine unzureichend ausge
führte Testeinrichtung mögliche fehlerhafte Zustände nicht entdeckt werden, kann die
Sicherheitsfunktion des Steuerblocks beeinträchtigt werden.
 Maßnahmen zur Beherrschung der „Ausfälle gemeinsamer Ursache“ (CCF) einhalten
èKap. 2.2.
 Sicherstellen, dass der Diagnosedeckungsgrad (DC) erreicht wird èKap. 2 und
Kap. 13.
Hinweis
Verlust der Sicherheitsfunktion
Nicht-Einhalten der technischen Daten kann zum Verlust der Sicherheitsfunktion führen.
 Technische Daten einhalten èKap. 13.
Hinweis
Verlust der Sicherheitsfunktion
Produkt nur im Originalzustand und in technisch einwandfreiem Zustand verwenden.
1.2 Bestimmungsgemäße Verwendung
Der Steuerblock ist ausschließlich zum 2-kanaligen Entlüften von pneumatischen Antriebskomponen
ten vorgesehen und kann zur Umsetzung folgender Sicherheitsfunktionen eingesetzt werden:
– sicheres Entlüften
– Schutz gegen unerwarteten Anlauf (EN 1037).
Das Produkt ist zum Einbau in Maschinen bzw. automatisierungstechnische Anlagen bestimmt und ist
ausschließlich folgendermaßen einzusetzen:

VOFA-L26-T32C-M-G14-1C1-
6 Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch
– Einsatz nur im Industriebereich: Außerhalb von industriellen Umgebungen, z. B. in Gewerbe- und
Wohn-Mischgebieten, müssen evtl. Maßnahmen zur Funkentstörung getroffen werden.
– Einsatz nur im Standardbetrieb: Dazu zählen auch Stillstand, Einricht- und Servicebetrieb sowie
Notfallbetrieb.
– Einsatz nur innerhalb der durch die technischen Daten definierten Grenzen des Produkts
(èKap. 13)
– Einsatz nur im Originalzustand ohne eigenmächtige Veränderungen (Ausnahmen èKap. 11) und in
technisch einwandfreiem Zustand
1.3 Vorhersehbare Fehlanwendung
Hinweis
Bei Schäden, die aus unbefugten Eingriffen oder nicht bestimmungsgemäßer
Verwendung entstehen, erlischt der Gewährleistungs und Haftungsanspruch gegen
über dem Hersteller.
Zur nicht bestimmungsgemäßen Verwendung gehören folgende vorhersehbare Fehlanwendungen:
– Einsatz im Außenbereich
– Umgehen der Sicherheitsfunktion
– Unterlassen sowohl der Auswertung des Wechsels der Sensorsignale pro Ventilschaltvorgang als
auch einer vergleichbaren Maßnahme zur Diagnose
– Einsatz im reversiblen Betrieb (Umkehrung von Zu- und Abluft)
– Betriebsart mit niedriger Anforderungsrate (low demand mode) nach IEC 61508
– Vakuumbetrieb
1.4 Sicherheitsfunktion nach EN ISO 13849
Der Steuerblock wurde nach den zutreffenden grundlegenden und bewährten Sicherheitsprinzipien der
EN ISO 13849-2 entwickelt und gefertigt. Für die Umsetzung der Sicherheitsfunktion weist der Steuer
block konstruktive Eigenschaften auf, womit Performance Level e/Kategorie 4 erreicht werden kann.
Der Betreiber ist für die Spezifikation der Sicherheitsfunktion verantwortlich. Die Sicherheitsfunktion
„sicheres Entlüften“ hängt von folgenden Faktoren ab:
– Normaldurchfluss bei Entlüftung des Steuerblocks einschließlich Schalldämpfer
– Volumen des zu entlüftenden Bereichs
– Druck des zu entlüftenden Bereichs
– Schaltzeiten beim Ausschalten (èKap. 7.3)
Das erreichbare Sicherheitsniveau hängt von den weiteren Komponenten ab, die zur Realisierung einer
Sicherheitsfunktion genutzt werden.
Folgende Anforderungen gelten für den Betreiber:
– Die Angaben zur Montage und den Betriebsbedingungen in dieser Bedienungsanleitung sind einzu
halten.

VOFA-L26-T32C-M-G14-1C1-
Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch 7
– Für einen Einsatz in höheren Kategorien (2 bis 4) sind die Anforderungen der EN ISO 13849-1 (bzgl.
DC und CCF) zu berücksichtigen.
– Die Magnetventile müssen mindestens einmal pro Woche geschaltet werden, um die bestimmungs
gemäße Verwendung sicherzustellen.
– Die grundlegenden und bewährten Sicherheitsprinzipien der EN ISO 13849-2 zur Implementierung
und zum Betrieb des Bauteils sind zu erfüllen.
– Beim Einsatz dieses Produkts in Maschinen oder Anlagen, für die spezifische C-Normen gelten, sind
die dort genannten Anforderungen zu beachten.
– Der Anwender ist dafür verantwortlich, alle geltenden Sicherheitsvorschriften und -regeln mit der
für ihn zuständigen Behörde in eigener Verantwortung abzustimmen und einzuhalten.
2 Voraussetzungen für den Produkteinsatz
 Bedienungsanleitungdem Konstrukteur und dem Monteur der Maschine oder Anlage zur Verfügung
stellen, an der dieses Produkt zum Einsatz kommt.
 Bedienungsanleitung während des gesamten Produktlebenszyklus aufbewahren.
 Gesetzliche Regelungen für den Bestimmungsort berücksichtigen:
– Vorschriften und Normen
– Regelungen der Prüforganisationen und Versicherungen
– nationale Bestimmungen
2.1 Qualifikation des Fachpersonals
Einbau, Installation, Inbetriebnahme, Wartung, Reparatur und Außerbetriebnahme dürfen nur von
qualifiziertem Fachpersonal vorgenommen werden, das mit folgenden Aufgaben und Informationen
vertraut ist:
– Installation und dem Betrieb von elektrischen und pneumatischen Steuerungssystemen
– geltenden Vorschriften zum Betrieb sicherheitstechnischer Anlagen
– geltenden Vorschriften zur Unfallverhütung und Arbeitssicherheit
– Dokumentation zum Produkt
Hinweis
Arbeiten an sicherheitstechnischen Systemen dürfen nur von berechtigtem, sicherheits
technisch sachkundigem Fachpersonal durchgeführt werden.
2.2 Ausfälle aufgrund gemeinsamer Ursache (Common Cause Failure –
CCF)
Ausfälle aufgrund gemeinsamer Ursache bewirken den Verlust der Sicherheitsfunktion, da in diesen
Fällen beide Kanäle in einem 2-kanaligen System gleichzeitig ausfallen.
Durch folgende Maßnahmen stellen Sie sicher, dass Ausfälle aufgrund gemeinsamer Ursache vermie
den werden:

VOFA-L26-T32C-M-G14-1C1-
8 Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch
– Druckluftqualität einhalten, insbesondere zur Vermeidung von Flugroststaub (z. B. hervorgerufen
durch Service-Arbeiten).
– Restölgehalt einhalten (maximal 0,1 mg/m³ bei Verwendung esterhaltiger Öle, die z. B. in Kompres
soröl enthalten sind).
– Betriebs- und Steuerdruckgrenzen einhalten, ggf. durch den Einsatz eines Druckbegrenzungsventils.
– Temperaturbereich einhalten.
– Zulässige Werte für Schwing- und Schockbelastung einhalten.
– Ventillängsachsen vorzugsweise senkrecht zur Hauptschwingungsrichtung anordnen.
– Maximal zulässige Prüfimpulslänge beim Einsatz an getakteten Sicherheitsausgängen einhalten.
– Maximal zulässige Stärke äußerer Magnetfelder einhalten.
– Zusetzen des Schalldämpfers bzw. Versperren des Anschlusses (3) vermeiden (èKap. 6.2).
Hinweis
Verlust der Sicherheitsfunktion
Nicht-Einhalten der technischen Daten kann zum Verlust der Sicherheitsfunktion führen.
 Technische Daten einhalten èKap. 13.
2.3 Diagnosedeckungsgrad (Diagnostic Coverage – DC)
Durch eine geeignete Einbindung des Steuerblocks in die Steuerkette und eine entsprechende Testein
richtung kann ein Diagnosedeckungsgrad von 99 % erreicht werden. Dabei muss bei jeder Betätigung
eines Ventils der Wechsel des zugehörigen Sensorsignals in der Maschinensteuerung abgefragt
werden. Wenn bei der Testeinrichtung ein Fehlzustand (z. B. fehlendes Sensorsignal) erkannt wird, sind
geeignete Maßnahmen zum Erhalt des Sicherheitsniveaus zu ergreifen (èKap. 8).
Besonders zu beachten sind folgende Ausfallarten:
– Nicht vollständiges Zurückschalten eines der beiden Magnetventile (V1 oder V2): Dieser
Fehlzustand kann dazu führen, dass sich der Entlüftungsdurchfluss reduziert (èKap. 13, Tab. 13).
– Gleichzeitiges nicht vollständiges Zurückschalten beider Magnetventile (V1 und V2): Dieser
Fehlzustand kann zum Verlust der Sicherheitsfunktion führen.
2.4 Einsatzbereich und Zulassungen
Das Produkt ist ein Sicherheitsbauteil nach Maschinenrichtlinie 2006/42/EG und mit dem CE-Kennzei
chen versehen.
Sicherheitsgerichtete Normen und Prüfwerte, die das Produkt einhält und erfüllt, finden Sie im Kap. 13,
Technische Daten. Die produktrelevanten EG-Richtlinien und Normen entnehmen Sie bitte der Kon
formitätserklärung.
Konformitätserklärung zu diesem Produkt èwww.festo.com/sp.

VOFA-L26-T32C-M-G14-1C1-
Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch 9
2.5 Produktidentifikation, Versionen
2.5.1 Produktbeschriftung
Produktbeschriftung (Beispiel) Bedeutung
VOFA-L26-T32C-
M-G14-1C1-APP
574011
p max: 10 bar/
145 psi
1
2
3
4
5
E7XX
1Typenbezeichnung
2Teilenummer
3Seriennummer mit Fertigungszeitraum
(verschlüsselt, èKap. 2.5.2)
4maximaler Betriebsdruck
5CE-Kennzeichen
Tab. 1 Produktbeschriftung (Typenschild) des Produkts
2.5.2 Fertigungszeitraum
In der Produktbeschriftung geben die ersten 2 Zeichen der Seriennummer den Fertigungszeitraum in
verschlüsselter Form an (è. Tab. 1) Der Buchstabe gibt das Fertigungsjahr und das dahinter stehende
Zeichen (Ziffer oder Buchstabe) den Fertigungsmonat an.
Fertigungsjahr
E = 2014 F = 2015 H = 2016 J = 2017 K = 2018 L = 2019
M = 2020 N = 2021 P = 2022 R = 2023 S = 2024 T = …
Tab. 2 Fertigungsjahr
Fertigungsmonat
1 Januar 2 Februar
3 März 4 April
5 Mai 6 Juni
7 Juli 8 August
9 September O Oktober
N November D Dezember
Tab. 3 Fertigungsmonat

VOFA-L26-T32C-M-G14-1C1-
10 Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch
2.5.3 Typenschlüssel
–––––VOFA
Typ
L26 T32C M G14
VOFA Steuerblock
Ventilart und Baugröße
L26 Muffenventil, Größe 26
1C1 ANP–
ANP NPN, mit Stecker
Sensormerkmal
Mmechanische Feder
Rückstellart
1C1 24 V DC, EN 175301-803, Form C
Elektrischer Anschluss
T32C 3/2-Wegeventil, Ruhestellung
geschlossen
Ventilfunktion
G14 G1/4
Pneumatischer Anschluss
APP PNP, mit Stecker
Fig. 1 Typenschlüssel
2.6 Service
Wenden Sie sich bei technischen Fragen an Ihren regionalen Ansprechpartner von Festo
(èwww.festo.com).
2.7 Angegebene Richtlinien und Normen
Ausgabestand
2004/108/EG:2004-12-15 IEC 60947-5-2:2007-10
2006/42/EG:2006-05-17 IEC 61076-2-104:2008-05
EN ISO 13849-1:2008-06 IEC 61508
EN ISO 13849-2:2012-10 ISO 8573-1:2010
IEC 6006826:2007-12 EN 1037+A1:2008-04
IEC 60068-2-27:2008-02 EN 175301-803:2006-08
IEC 60204-1:2005-10 VDE 0580:2011-11
Tab. 4 Im Dokument angegebene Richtlinien und Normen

VOFA-L26-T32C-M-G14-1C1-
Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch 11
3 Produktübersicht
Der Steuerblock wurde unter sorgfältiger Anwendung der zutreffenden Normen und Richtlinien sowie
der anerkannten Regeln der Technik entwickelt und gefertigt. Die Sicherheitsfunktion ist nicht gewähr
leistet, wenn der Steuerblock außerhalb der bestimmungsgemäßen Verwendung eingesetzt wird
(èKap. 1). Dies kann zur Gefährdung von Personen führen.
Der Steuerblock besteht aus einer Verkettungsplatte und 2 Magnetventilen und wird vollständig mon
tiert geliefert.
Steuerblock
Produktabbildung und Typencode
VOFA-L26-T32C-M-G14-1C1-...
Elektrische Schnittstelle der Magnetventile Stecker, 4-eckige Bauform nach EN 175301-803,
Form C, ohne Schutzleiter
Kolbenstellungsabfrage durch induktiven PNP- bzw. NPN-Näherungsschalter,
Größe M8x1 mit Steckeranschluss nach
EN 61076-2-104
Tab. 5 Übersicht Steuerblock

VOFA-L26-T32C-M-G14-1C1-
12 Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch

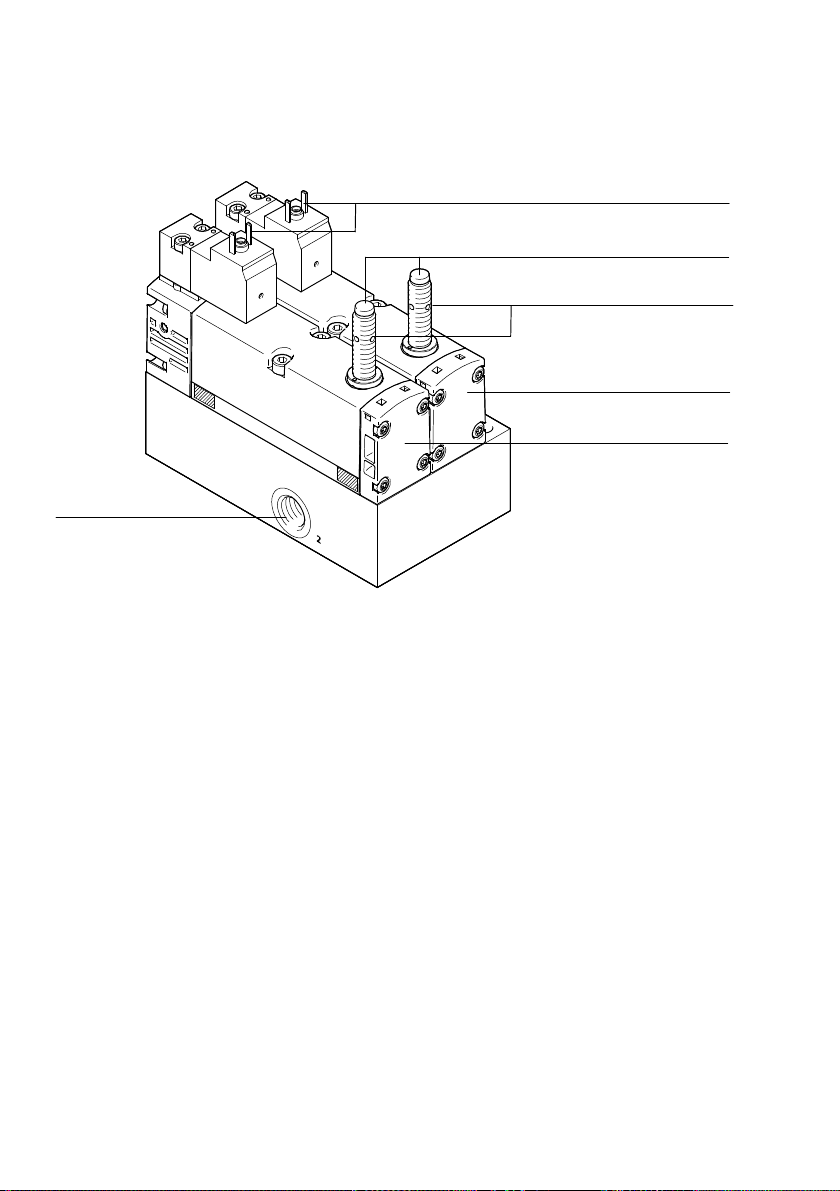

4 Anschlüsse und Anzeigeelemente
1
2
3
V1
V2
4
1Kontakte der Magnetspulen
2Kontakte der Näherungsschalter
3Gelbe Zustandsanzeige-LEDs der
Näherungsschalter (4-mal am Umfang)
4Pneumatischer Anschluss (2), Größe G1/4“
Ohne Abbildung: Pneumatische Anschlüsse
(1) und (3) auf der gegenüberliegenden Seite
des Steuerblocks, Größe G1/4“
Erläuterungen zu den Ventilbezeichnungen
„V1“ und „V2“ èKap. 5
Fig. 2 Pneumatische und elektrische Anschlüsse und Anzeigeelemente am Steuerblock
5 Funktion und Anwendung
5.1 Pneumatische Verkettung
Die Sicherheitsfunktion wird durch eine 2-kanalige pneumatische Verkettung von 2 monostabilen
5/2-Wege-Magnetventilen innerhalb des Steuerblocks erzielt: Anschluss (2) wird nur dann mit Druck
beaufschlagt, wenn beide Magnetventile in Schaltstellung (12) geschaltet sind (Schaltsymbol è
Fig. 13).

VOFA-L26-T32C-M-G14-1C1-
Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch 13
Durch die Abfrage der Näherungsschalter (E1 und E2) an den Magnetventilen (V1 und V2) ist es mög
lich, den Schaltvorgang der Magnetventile zu überwachen. Dabei wird durch logische Verknüpfung von
Ansteuersignal und Signalwechsel des Näherungsschalters geprüft, ob die Kolbenschieber der Magnet
ventile die Ruhestellung erreichen oder verlassen (Erwartungshaltung).
Das pneumatische Anschlussbeispiel (Fig. 3) zeigt die Verkettung des Steuerblocks. Es enthält eine
vorgeschaltete Kombination (Reihenschaltung) aus einem Druckregler und einem Druckbegrenzungs
ventil. Letzteres dient zur Absicherung der Druckbegrenzungsfunktion des Druckreglers.
12 3 4
1Druckregler
2Druckbegrenzungsventil
3Steuerblock
4Aktuator
Fig. 3 Beispiel einer 2-kanaligen pneumatischen Verkettung des Steuerblocks
5.2 Elektrische Verkettung
Hinweis
Die elektrische Ansteuerung der Magnetventile muss den Anforderungen der zu errei
chenden Kategorie genügen: Sie kann über einen gemeinsamen sicheren elektrischen
Ausgang oder 2 unabhängige sichere Kanäle realisiert werden.

VOFA-L26-T32C-M-G14-1C1-
14 Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch
Im elektrischen Anschlussbeispiel (Fig. 4) wird die Sicherheitsfunktion durch einen 2-poligen Not-Halt-
Taster (S1, mit Rastfunktion) eines Sicherheitsschaltgeräts ausgelöst. Das Sicherheitsschaltgerät
trennt die Spannungsversorgung beider Magnetventile (V1, V2) und meldet das Auslösen an die SPS.
Die SPS erfasst das Rückmeldesignal des Sicherheitsschaltgeräts und die beiden Sensorsignale des
Steuerblocks. Damit ist das Testen der Magnetventile sowohl im Standardbetrieb als auch im Sicher
heitsfall möglich.
1
2
3
1Sicherheitsschaltgerät
2Steuerblock
3Speicherprogrammierbare Steuerung (SPS)
Fig. 4 Beispiel einer 2-kanaligen elektrischen Verkettung des Steuerblocks mit Diagnose-Testein
richtung
Diese Schaltung ist beispielhaft und kann durch andere Schaltungen ersetzt werden, solange beide
Magnetventile entsprechend den Anforderungen der zu erreichenden Kategorie angesteuert und die
Signale beider Näherungsschalter (E1, E2) ausgewertet werden.

VOFA-L26-T32C-M-G14-1C1-
Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch 15
6 Einbau
Warnung
Verletzungsgefahr durch Partikel in der Abluft
Abluft, die mit hoher Geschwindigkeit ausströmt, kann Partikel mitführen, die Personen
in der Nähe verletzen können.
 Sicherstellen, dass die Abluft in Bereiche entweicht, die während des Betriebs nicht
von Personen erreicht werden.
6.1 Einbau mechanisch
Montage folgendermaßen durchführen:
1. Erdung des Steuerblocks sicherstellen durch Einsetzen von Zahnscheiben zwischen Schraubenkopf
und Steuerblock.
2. Steuerblock über die vorgesehenen Bohrungen befestigen (èFig. 5). Erforderliche Maße dem
Lochbild entnehmen.

VOFA-L26-T32C-M-G14-1C1-
16 Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch
1
23
1Steuerblock
2Schraube mit Zahnscheibe (M6, nicht im Lie
ferumfang enthalten)
3Lochbild (t entspricht der Blockhöhe)
Fig. 5 Befestigung/Montage des Steuerblocks
6.2 Einbau pneumatisch
Hinweis
 Vor der Montage: Partikel in den Zuleitungen durch geeignete Maßnahmen entfer
nen. Dies schützt den Steuerblock vor frühzeitigem Ausfall und höherem Verschleiß.
 Angaben zur Druckluftqualität beachten (èKap. 13).
6.2.1 Anschlüsse (1) und (2)
Montage folgendermaßen durchführen:

VOFA-L26-T32C-M-G14-1C1-
Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch 17
 Verschraubungen mit Anschlussgewinde G1/4“ verwenden, um die Anschlüsse für Betriebsdruck (1)
und Arbeitsdruck (2) zu verschlauchen.
Zubehör zum Verschlauchen der Anschlüsse èwww.festo.com/catalogue.
6.2.2 Anschluss (3)
Hinweis
Verlust der Sicherheitsfunktion
Durch Zusetzen des Dämpferkörpers eines handelsüblichen Schalldämpfers kann es zu
einer reduzierten Entlüftungsleistung (Staudruck) kommen, die bis zu einem vollstän
digen Verlust der Sicherheitsfunktion führen kann.
 Schalldämpfer Typ UO-1/4 verwenden (èKap. 12) oder Schalldämpfer mit gleichen
Eigenschaften.
 Keine Schalldämpfer aus Sintermetall verwenden.
 Bei Verwendung eines Schalldämpfers ungehinderte Entlüftung sicherstellen. Frei
raum von mindestens 15 mm in axialer Richtung des Schalldämpfers einhalten.
 Schalldämpfer oder Anschluss (3) nicht versperren.
Montage folgendermaßen durchführen:
 Schalldämpfer mit Anschlussgewinde G1/4“ in Anschluss (3) drehen.
 Wird kein Schalldämpfer verwendet:
Ungehinderte Entlüftung in Bereiche sicherstellen, die während des Betriebs nicht von Personen
erreicht werden.
6.3 Einbau elektrisch
Warnung
Elektrische Spannung
Verletzung durch Stromschlag, Schäden an Maschine und Anlage
Für die elektrische Versorgung ausschließlich PELV-Stromkreise nach IEC
60204-1 (Protective Extra-Low Voltage, PELV) verwenden.
Allgemeine Anforderungen der IEC 60204-1 an PELV-Stromkreise berück
sichtigen.
Ausschließlich Spannungsquellen verwenden, die eine sichere elektrische
Trennung der Betriebs- und Lastspannung nach IEC 60204-1 gewährleisten.
Montage folgendermaßen durchführen:
 Magnetspulen anschließen.
 Näherungsschalter anschließen (Kontaktbelegung èTab. 6).

VOFA-L26-T32C-M-G14-1C1-
18 Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch
Anschlussbelegung Pin Steckerbild
(Draufsicht auf Gerät)
Versorgungsspannung 24 V DC 11
4
3
Ausgang (Öffner) 4
Anschluss 0 V 3
Tab. 6 Kontaktbelegung des Näherungsschalters mit 3-poligem M8-Stecker nach EN 61076-2-104
Zubehör zum Anschluss von Magnetspulen und Näherungsschalter
èwww.festo.com/catalogue.
7 Inbetriebnahme
Hinweis
Elektrische Sicherheitsausgänge von speicherprogrammierbaren Steuerungen (SPS)
lassen sich so parametrieren, dass sie Prüfimpulse aussenden. Damit werden die
Ausgänge in regelmäßigen Abständen getestet. Diese Prüfimpulse können ein Fehl
schalten des Steuerblocks verursachen. Die Sicherheitsfunktion ist dann nicht mehr
gewährleistet.
 Sicherstellen, dass die Länge der Prüfimpulse von SPS-Ausgängen die maximal zu
lässige Prüfimpulslänge der verwendeten Magnetventile nicht überschreitet
(èKap. 13).
7.1 Vor der Inbetriebnahme
 Spannungsversorgungausschalten, bevor Steckverbinder zusammengesteckt oder getrennt werden
(Gefahr von Funktionsschäden).
 Nur komplett montierte und verdrahtete Steuerblöcke in Betrieb nehmen.
7.2 Schaltverhalten beim Einschalten
Fig. 6 zeigt das pneumatische und elektrische Einschalt-Verhalten am Steuerblock mit PNP-Näherungs
schaltern und ohne ohmsche Belastung. Durch Abfragen (ohmsche Belastung) des Näherungsschalters
können sich die Schaltzeiten um maximal 2 ms verlängern. Bei Verwendung von NPN-Näherungsschal
tern verhält sich das Signal gegenläufig, d. h. ansteigend anstatt abfallend.

VOFA-L26-T32C-M-G14-1C1-
Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch 19
Ablauf beim Einschalten
Zum Zeitpunkt t = 0 werden beide Spulen bestromt. Nach ca. 11 ms melden die Näherungsschalter das
Verlassen der Ruhestellung der Magnetventile und nach insgesamt ca. 24 ms führt der vorher drucklose
Anschluss (2) Druck. Weitere Schaltzeiten èTechnische Daten, Kap. 13.
1
2
3
1Signalspannung am Näherungsschalter E1
2Signalspannung am Näherungsschalter E2
3Druck an Anschluss (2)
Fig. 6 Diagramm mit Signalabfolge beim Einschalten des Steuerblocks (Diagramm zeigt
Messungen mit dem PNP-Näherungsschalter bei einem Betriebsdruck von 6 bar ohne ohm
sche Belastung.)
Hinweis
Die oben dargestellten Schaltzeiten gelten nur für 6 bar und wurden unter Verwendung
eines Druckaufnehmers an Anschluss (2) ermittelt. Schaltzeiten für 3 bar und 10 bar
èKap. 13.
Hinweis
Schaltzeiten beim Einschalten sind für die Sicherheitsfunktion nicht relevant.

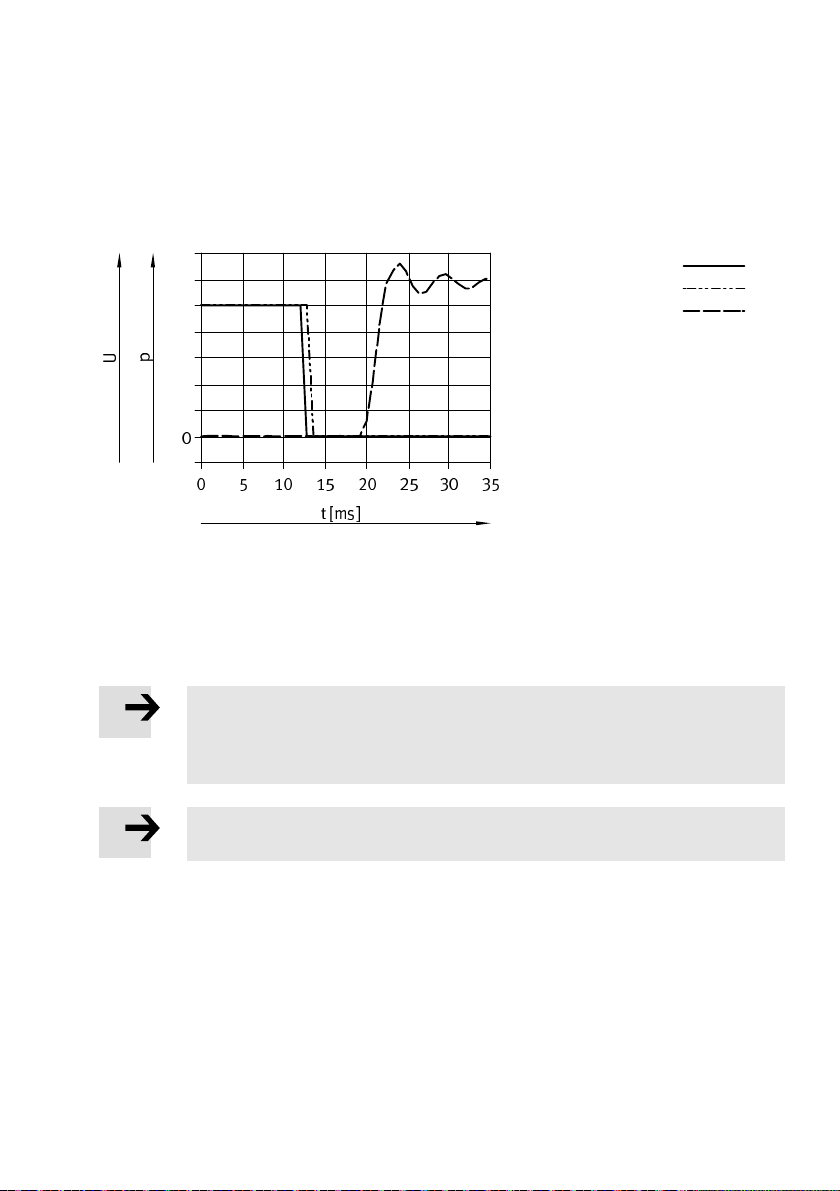

7.3 Schaltverhalten beim Ausschalten
Fig. 7 zeigt das pneumatische und elektrische Ausschalt-Verhalten am Steuerblock mit PNP-Näherungs
schaltern und ohne ohmsche Belastung. Durch Abfragen (ohmsche Belastung) des Näherungsschalters
können sich die Schaltzeiten um maximal 2 ms verlängern. Bei Verwendung von NPN-Näherungsschal
tern verhält sich das Signal gegenläufig, d. h. abfallend anstatt ansteigend.
Ablauf beim Ausschalten
Zum Zeitpunkt t = 0 werden beide Spulen spannungsfrei geschaltet. Nach ca. 54 ms fällt der Druck von
Anschluss (2) auf 0 bar ab und die Näherungsschalter melden nach insgesamt ca. 58 ms, dass die

VOFA-L26-T32C-M-G14-1C1-
20 Festo – VOFA-L26-T32C-M-G14-1C1- – 1505a Deutsch
Kolbenschieber der Magnetventile die Ruhestellung eingenommen haben. Weitere Schaltzeiten
èKap. 13.
1
2
3
1Signalspannung am Näherungsschalter E1
2Signalspannung am Näherungsschalter E2
3Druck an Anschluss (2)
Fig. 7 Diagramm mit Signalabfolge beim Ausschalten des Steuerblocks (Diagramm zeigt
Messungen mit dem PNP-Näherungsschalter bei einem Betriebsdruck von 6 bar ohne ohm
sche Belastung.)
Hinweis
Die oben dargestellten Schaltzeiten gelten nur für 6 bar und wurden ohne Verwendung
eines Schalldämpfers gegen den Umgebungsdruck ermittelt. Schaltzeiten für 3 bar und
10 bar èKap. 13.
Hinweis
Schaltzeiten beim Ausschalten sind für die Sicherheitsfunktion „sicheres Entlüften“
relevant. Die Schaltzeit legt fest, wann frühestens ein Signalwechsel der Näherungs
schalter stattfinden kann. Sie kann sich verschleißbedingt mit zunehmender Anzahl der
Schaltspiele verändern.
 Nach jeder Installation die Entlüftungsdauer prüfen.
 Zeitdauer vom Spannungsfreischalten der Spulen bis zum Signalwechsel der Nä
herungsschalter ermitteln und Überwachungszeit der SPS entsprechend anpassen.
7.4 Funktionstest
Voraussetzungen
– Die elektrische Installation am Steuerblock muss durchgeführt sein.
– Die pneumatische Installation am Steuerblock muss durchgeführt sein.
