Fiamma F45 Eagle Operating and maintenance manual

fiamma.com
Fiammastore
Markisen DE Montage und
Gebrauchsanleitung
Awnings EN Installation and
use instructions
Stores FR Instructions de montage et
mode d’emploi
Toldos ES Instrucciones de montaje y uso
Tendalini IT Istruzioni di montaggio e uso
POLAR WHITE
12Vdc

Fiammastore
2
DE Verpackungsinhalt
FR Contenu de l’emballage
IT Contenuto dell’imballo
EN Package contents
ES Contenido del embalaje
fiamma.com
Fiammastore
Markisen
DE
Montage und
Gebrauchsanleitung
Awnings
EN
Installation and
use instructions
Stores
FR
Instructions de montage et
mode d’emploi
Toldos
ES
Instrucciones de montaje y uso
Tendalini
IT
Istruzioni di montaggio e uso
POLAR WHITE
12Vdc
1x
Control
System
ADAPTER AS 350 code 98655-504
ADAPTER AS 400 code 98655-505
ADAPTER AS 450 code 98655-928
NX1
OR
S
B6x 350
7x 400
7x 450
CX4
GX4
DX2 MX3
LX3 FX4 H10x 350
11x 400
11x 450
AX1
Control
Unit
SS
CU
Sismic
Sensor
P
1x
1x
1x
QF
1x
G
1x
Kit Cables Guide
Fuse T15 L
250V
1x

Fiammastore 3
DE Montageschema
FR Diagramme d’assemblage
IT Schema di montaggio
EN Assembly Diagram
ES Esquema de montaje
SS
FHD
G
O
A
C
B
L
M
Q
P
CU

Fiammastore
4
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
DE
Bitte kontrollieren Sie, ob alle Einzelteile einwandfrei sind oder eventuell während dem
Transport beschädigt wurden. Wenden Sie sich in diesem Falle bitte an den Händler.
EN
Check that nothing has been damaged or deformed during transport.
In case of damage, please contact the dealer.
FR
Contrôler qu’aucune pièce ne soit cassée ou déformée suite au transport.
En cas contraire, contacter le revendeur.
ES
Controlar que ningún detalle se haya roto o deformado durante el transporte.
En este caso contactar al revendedor.
IT
Controllare che nessun particolare sia rotto o deformato a causa di errori di
trasporto. In questo caso contattare il rivenditore.
DE
Um die Markise optimal nutzen zu können, lesen Sie bitte die Bedienungsanleitung
aufmerksam durch und bewahren Sie sie zur späteren Verwendung auf.
EN
To use the awning in the best way, read the user instructions carefully and
keep them on hand for future reference.
FR
Pour tirer le meilleur parti de votre store, nous vous invitons à lire attentivement
les notices d’emploi et à les conserver pour toute consultation ultérieure.
ES
Para usar el toldo en lo mejor de los modos, os invitamos a leer atentamente
las instrucciones de uso, guardandolas en caso de necesidad.
IT
Per utilizzare al meglio il tendalino, vi invitiamo a leggere attentamente le
istruzioni d’uso e a conservarle in caso di necessità.
DE Kontrolle bei der Übernahme
FR Contrôle à la réception
IT Controllo al ricevimento
EN Goods receipt inspection
ES Control al recibimiento

Fiammastore 5
DE 1. Die Montage soll von fachkundigem Personal durchgeführt werden.
2. Suchen Sie zur Anbringung der Markise die Stellen mit den
Wandverstärkungen aus.
3. Die Markisenkassette muss waagerecht montiert werden.
4. Vergewissern Sie sich vor dem Bohren der Montagelöcher, dass im Inneren
des Fahrzeugs an den vorgesehenen Stellen keine Hindernisse, insbesondere
Gas- oder Stromleitung, liegen.
5. Ziehen Sie die Blockierschrauben der Halterung nicht zu fest an.
6. Positionieren Sie die Blockierschraube auf die Halterung und befestigen Sie
diese.
EN 1. The installation must be carried out by qualified persons.
2. Check the wall of the vehicle and verify the position of the reinforced points or
request this information from the seller of your vehicle.
3. Make sure that the awning is installed horizontally.
4. Before drilling, make sure that there are no obstacles inside. (e.g. Electric
cables, gas pipes etc).
5. Fasten the bracket, but be careful not to overtighten the lock nuts.
6. Place the awning on the bracket and fasten it.
EN Installation instructions
ES Instrucciones de montaje
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
Die F45 EAGLE ist eine selbsttragende Markise, vergewissern Sie sich
daher bitte, dass die Fahrzeugwand stabil genug ist, um die Markise
und das dazugehörende Zubehör tragen zu können; bitte nur mit
den Halterungen im Lieferumfang anbringen.
The F45 EAGLE is a special awning with self supporting arms: make
sure that the wall of the vehicle is solid enough to support the awning
and its pressures; use only the standard delivered brackets.

Fiammastore
6
EN Installation instructions
ES Instrucciones de montaje
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
FR 1. Le montage doit être effectué par des techniciens compétents.
2. Testez la paroi du véhicule et vérifiez la position des points d’ancrage ou
informez-vous auprès du revendeur de votre véhicule.
3. Montez le store en position horizontale.
4. Avant de percer, assurez-vous qu’il n’y ait pas d’obstacles à l’intérieur du
véhicule (par ex. câbles électriques, tubes de gaz, etc.)
5. Fixez en faisant attention à ne pas serrer excessivement les écrous de blocage.
6. Placez le store sur l’étrier et fixez-le.
ES 1. El montaje tiene que ser efectuada por el personal competente.
2. Sondar la pared del vehículo y verificar los puntos reforzados o informarse
cerca del revendedor del propio vehículo.
3. Montar el toldo perfectamente horizontal.
4. Antes que taladrar, asegurarse que no haya obstaculos en el interior (cables
electricos, tubos..).
5. Fijar el estribo, poniendo atención en no estrechar excesivamente los dados
de blocaje.
6. Colocar el toldo sobre el estribo y fijarlo.
F45 EAGLE est un store spécial avec bras autoportants: s’assurez que
la paroi du véhicule soit assez solide pour soutenir aussi bien le store
que ses sollicitations; utiliser uniquement les pattes en dotation.
F45 EAGLE es un toldo especial con brazos autoportantes: asegurarse
de que las paredes del vehículo sean bastante sólidas para sostener el
peso del toldo y sus solicitaciones; usar exclusivamente los estribos
suministrados de serie.

Fiammastore 7
EN Installation instructions
ES Instrucciones de montaje
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
DE
ACHTUNG - Regelmäßig die Befestigung der Halterungen
kontrollieren. Achten Sie vor allem nach den ersten Kilometern
darauf, dass sich die Haltebügel nicht verschoben haben.
EN
ATTENTION - Periodically check the brackets to make sure it is firmly attached
(especially after the first miles) make sure the bolts are not loose and that the
holding brackets have not shifted.
FR
ATTENTION - Contrôler périodiquement l’état de fixation des pattes (surtout
après les premiers kilomètres) en s’assurant que les supports de fixation n’aient
pas bougé.
ES CUIDADO - Controlar periodicamente el estado de fijación de los estribos
(sobretodo después de los primeros Kms) asegurándose que no se desplacen.
IT
ATTENZIONE - Controllare periodicamente lo stato di fissaggio delle staffe
(soprattutto dopo i primi chilometri) assicurandosi che le stesse non si siano
mosse e che i serraggi siano corretti.
IT 1. Il montaggio deve essere eseguito da personale competente.
2. Prima di effettuare l’installazione, sondare la parete del mezzo verificandone i
punti rinforzati e informarsi presso il rivenditore del proprio mezzo.
3. Accertarsi che il tendalino venga sempre montato orizzontalmente.
4. Prima di forare, accertarsi che non vi siano ostacoli all’interno come cavi
elettrici, tubi passaggio gas, etc.
5. Fissare la staffa facendo attenzione di non stringere eccessivamente i dadi di
bloccaggio.
6. Solo dopo aver verificato i punti di cui sopra, posizionare il tendalino sulla staffa
e fissarlo.
La F45 EAGLE è un tendalino speciale a braccia autoportantanti:
assicurarsi che le pareti del mezzo siano sufficientemente solide per
supportare sia il tendalino che le sue sollecitazioni; usare esclusivamente
la staffa in dotazione.

Fiammastore
8
EN Installation instructions
ES Instrucciones de montaje
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
DE ACHTUNG - Bitte nur die im Montagesatz hinzugefügten
Halterungn Abenützen.
EN ATTENTION - Use only the bracket Athat is delivered as standard.
FR ATTENTION - Utiliseze xclusivement l’étrier Alivré de série.
ES ATENCIÓN - Usar exclusivamente el estribo Asuministrado.
IT ATTENZIONE - Usare esclusivamente la staffa in dotazione A.
ADAPTER AS 350 code 98655-504
ADAPTER AS 400 code 98655-505
ADAPTER AS 450 code 98655-928
A
A

Fiammastore 9
EN Installation instructions
ES Instrucciones de montaje
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
DE
ACHTUNG: ANBRINGUNG AUF LANGEN ADAPTER
Vergewissern Sie sich, dass der Adapter geradlinig montiert ist. Ebenso sollte
kontrolliert werden, ob Unebenheiten am Fahrzeug vorhanden sind; in diesem Falle
mit Distanzstücken ausgleichen, um so die gleiche Positionierung zu garantieren.
Die Anbringung der Markise kann nur durch geradlinig anliegenden Adapter an der
Fahrzeugwand erfolgen.
EN
ATTENTION: INSTALLATION ON ADAPTER
Ensure that the adapter is mounted linearly and not present curves or deformation
due to the vehicle: in these cases, shim appropriately to ensure the linearity of the
bracket.
The installation of the awning can occur only when the adapter is perfectly aligned
to the wall of the vehicle.
FR
ATTENTION: INSTALLATION SUR ADAPTATEUR
Vérifier que l’adaptateur soit monté de manière linéaire et ne présente pas de
courbure ou de déformations à cause du véhicule. Dans ces cas-là, donner
l’épaisseur nécessaire pour garantir le bon alignement de l’étrier.
L’installation du store pourra se faire seulement une fois que l’adaptateur sera
parfaitement aligné contre la paroi/au du véhicule.
ES
IMPORTANTE: INSTALACIÓN EN ADAPTADOR
Asegurarse de que el adaptador está montado curvas linealmente y que no
están presentes curvas o deformaciones debidas al vehículo: en estos casos,
suplemantar apropiadamente para asegurar la linealidad del soporte.
La instalación del toldo sólo puede ocurrir con el adaptador perfectamente
alineado a la pared del vehículo.
IT
IMPORTANTE: INSTALLAZIONE SU ADAPTER
Assicurarsi che l’adapter sia montato linearmente e non presenti curve o
deformazioni dovute al mezzo: in questi casi, spessorare opportunamente per
garantire la linearità della staffa.
L’installazione del tendalino può avvenire solo ad adapter perfettamente allineato
alla parete del veicolo.

Fiammastore
10
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
DE
Um ein einwandfreies Schließen der Markise gewährleisten zu können, müssen
bei leicht gebogener Fahrzeugwand Distanzstücke zwischen den Halterungen
und der Fahrzeugwand eingesetzt werden, damit die Markise gerade montiert
werden kann (siehe unten).
EN In case the wall of the vehicle is not perfectly straight, please place some
spacers between the bracket and the wall of the vehicle (see here below).
FR
Si la paroi du véhicule est légèrement bombée, et pour un montage corret il
sera nécessaire de placer des entretoises entre les supports et la paroi afin
d’obtenir une ligne droite (voir ci-dessous).
ES En el caso de que la pared del vehículo no sea perfectamente lineal,
usar los distanciadores para obtener un montaje correcto (como en figura).
IT In caso la parete del mezzo non sia perfettamente lineare, utilizzare
dei distanziali per ottenere un montaggio corretto (come da figura).

Fiammastore 11
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
DE
In Höhe der quadratischen Bohrungen müssen die 4 Distanzstücke C,
Bohrung Ø 10.5, in die Fahrzeugwand eingeführt werden und auf die erforderliche
Dicke der Fahrzeugwand gekürzt werden.
EN Insert the 4 spacers C, Ø10.5 near the square holes in the wall of the vehicle, in
case of need you can shorten them as much asthe thickness of the wall.
FR
À proximité des orifices carrés, insérez dans la paroi du véhicule les 4 entretoises
C d’orifice Ø 10,5 en les raccourcissant, si nécessaire, en fonction de l’épaisseur
de la paroi.
ES
Introducir los 4 distanciadores C Ø 10,5 cerca de los agujeros cuadrados en
la pared del vehiculo acortandolo en caso ne necesidad tanto cuanto el espesor
de la pared.
IT In prossimità dei fori quadri, inserire nella parete del mezzo i 4 Distanziali C,
foro Ø 10,5, accorciandoli all’occorrenza tanto quanto lo spessore della parete.
Sika 252
Ø 10.5
mm
CX4
1
A

Fiammastore
12
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
Sika 252
GX4
F
G
D
H
F
B
H
A
A
X4
DX2
2
3
B6x 350
7x 400
7x 450
H10x 350
11x 400
11x 450

Fiammastore 13
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
40 cm
DE Anbringung der Markise auf die Halterungen
EN Installation of the awning on the brackets
FR Installation du store sur les pattes
ES Fijación del toldo sobre los estribos
IT Montaggio del tendalino sulle staffe
DE Öffnen der Markise
EN Open the awning
FR Ouvrir le store
ES Abrir el toldo
IT Aprire il Tendalino
40 cm
4
5
NX1

Fiammastore
14
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
6
7
ø 5.2
20 mm
20 mm 20 mm
ø 5.2
20 mm
20 mm 20 mm
MX3 LX3
DE Die Markise mit den
Schrauben befestigen
EN Fix the awning with the screws
FR Fixer le store avec les vis
ES Fijar el toldo con los tornillos
IT Fissare il tendalino con le viti

Fiammastore 15
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje

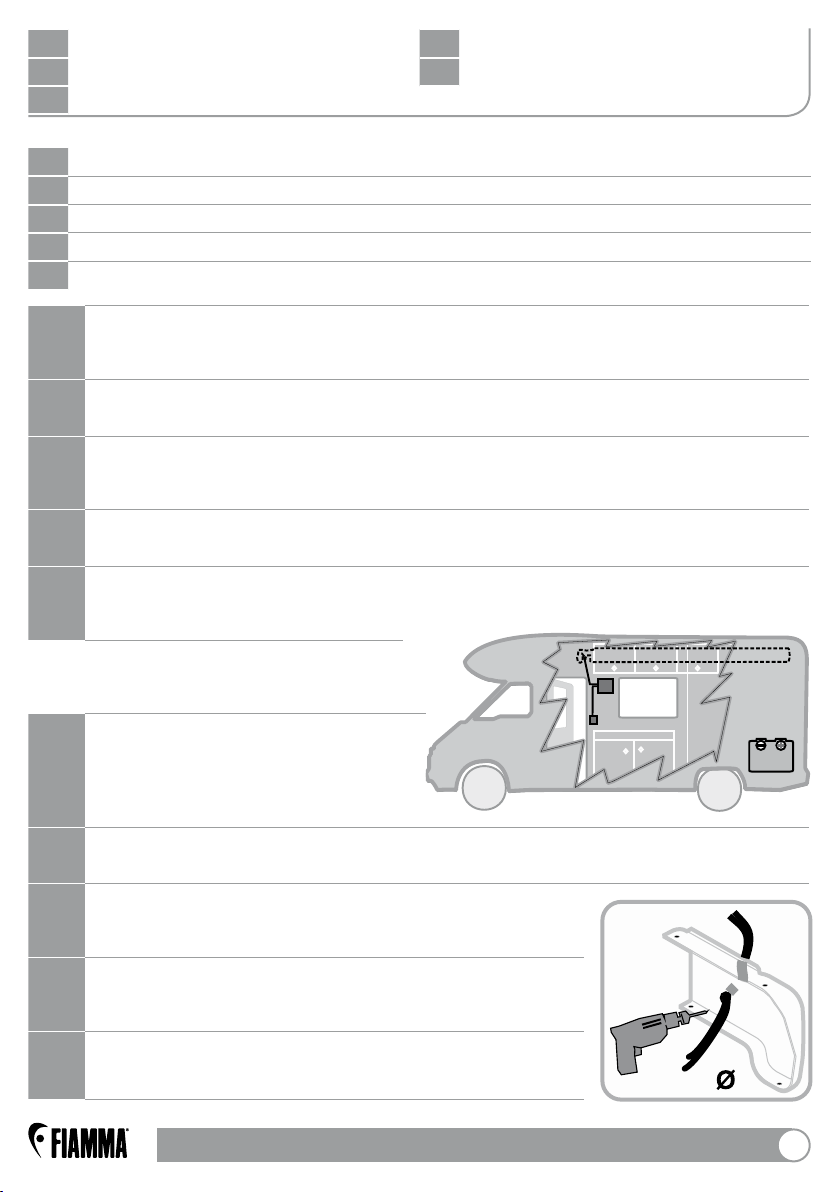

DE ACHTUNG! Die Steuerung CU muss im Inneren des Fahrzeuges entsprechend
dem Motor angebracht werden. Die elektrische Installierung muss von
fachkundigem Personal durchgeführt werden.
EN ATTENTION! Fix the Control Unit CU inside the vehicle by the motor.
The electrical system must be carried out by a qualified person.
FR ATTENTION! Fixez de fixer le boîtier électronique CU à l’intérieur du véhicule en
correspondance du moteur. L’installation électrique doit être effectuée par des
techniciens.
ES ATENCION! Fijar la centralina CU por dentro del vehículo a nivel del motor.
La conexión eléctrica tiene que ser efectuada por el personal competente.
IT ATTENZIONE! Prevedere di fissare la centralina CU all’interno del mezzo in
corrispondenza del motore. Il collegamento elettrico deve essere eseguito
da personale competente.
DE
Vor der Verkabelung eine Bohrung
an der hinteren Motorabdeckung
durchführen, um dann die Kabel
des Sensors, des Motores und
des Mikroswitch durchzuziehen.
EN Before wiring, make a cable outlet on the back of the engine rear cover and
run the cables of the sensor, of the motor and the micro-switch.
FR Avant de câbler, faites un orifice passe-câbles sur l’arrière
du cache du moteur inférieur et y faire passer les câbles
du détecteur, du moteur et du micro-interrupteur.
ES Antes de cablear, hacer un agujero pasacables en la
parte posterior de la tapa trasera del motor y pasar
los cables del sensor, del motor y del micro-interruptor.
IT Prima di cablare fare un foro passacavi, sul retro della
cuffia-motore inferiore e far passare i cavi del sensore,
del motore e del micro-switch.
DE Befestigung und Verkabelung des Steuergerätes
EN Fixing and wiring of the control unit
FR Fixation et câblage du boîtier électronique
ES Fijacion y cableado de la centralina
IT Fissaggio e cablaggio della centralina
F45 EAGLE
Control Sistem
Motor
Control Unit
CU1
O
BATTERY
12V
F45 EAGLE
Control Sistem
Motor
Control Unit
CU1
O
BATTERY
12V
8

Fiammastore
16
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
DE Den Sensor SS im Innern der Frontblende positionieren und mit den
Schrauben befestigen.
EN Position and fix the sensor SS, inside the lead bar with the screw.
FR Placez et fixez le détecteur à l’intérieur SS
du bandeau frontal avec la vis.
ES Poner y fiyar el Sensor SS en el interior
delfrontal con el tornillo
IT Posizionare e fissare il Sensore SS
sull’interno del frontale con la vite.
DE
Das Kabel des Sensor am
Gelenkarm entlang einführen
und mit der Führung P und Q
Blockieren. Am Gehäusekasten
entlang bis zum Motor weiterführen
und dann das Kabel abschneiden.
EN Insert the wire of the sensor along the housing of the arm blocking it with
sheath P and Q, go on to motor and then cut the cable.
FR Placez le fil du détecteur à l’intérieur du bras en le bloquant avec la gaine P et Q.
Continuez le long du boîtier jusqu’au moteur et coupez le câble.
ES Insertar el Cable del Sensor a lo largo del brazo, bloquéandolo con la funda P-Q,
seguir en el armazón hasta el motor y cortar el cable.
IT Inserire il filo del Sensore lungo la sede del braccio bloccandolo con la guaina
P e Q, seguire sul cassonetto fino al motore e tagliare il cavo.
P
Q
SS
SS
10
P
Q
SS
SS
9

Fiammastore 17
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
DE
Um den SISMIC SENSOR anschliessen zu können, die Abdeckung öffnen
und das Kabel, welches von der Vermittlungsstelle Conint, anschliessen.
Den Zylinder des Sensors regulieren, wobei der Zeiger nach oben positioniert
werden muss, die Abdeckung schliessen und alles dann mit beidseitigem
Klebestreifen oder Kleber an der Frontblende der Markise befestigen.
EN
To connect the SISMIC SENSOR open the cover and connect the cable from
the controller. Adjust the cylinder of the sensor, positioning the arrow up, close
the lid and fix everything on the front bar of the awning with double sided tape
or glue.
FR
Pour brancher le SISMIC SENSOR, ouvrez le petit couvercle et relier le câble
provenant du boîtier électronique. Régler le cylindre du capteur en plaçant la
flèche vers le haut. Fermer le petit couvercle et fixez le tout sur le bandeau
frontal du store avec du scotch double-face ou de la colle.
ES
Para conectar el SISMIC SENSOR abrir la tapa y conectar el cable de la
centralina. Ajustar el cilindro del sensor, colocando la flecha hacia arriba;
cerrar la tapa y fijar todo en la tapa frontal del toldo con cinta de doble cara o
pegamento.
IT
Per collegare il SISMIC SENSOR aprire il coperchietto e collegare il cavo che
proviene dalla centralina. Regolare il cilindro del sensore, posizionando la
freccia verso l’alto; chiudere il coperchietto e fissare il tutto sul frontale della
veranda con il biadesivo o della colla.
SISMIC
SENSOR
SISMIC SENSOR
OK NO NO NO
PQ
SS
11

Fiammastore
18
DE Montageanleitung
FR Instructions de montage
IT Istruzioni di montaggio
EN Installation instructions
ES Instrucciones de montaje
RETRACT
EXTEND
SISMIC
SENSOR
MICRO
SWITCH
CONTROL
SYSTEM
ENGINE
eulB
deR
deR
Red
deR
elpruP
etihW/elpruP
kcalB/eulB
Black
kcalB
kcalB
Black
egnarO
etihW/egnarO
RELÈ
12 V 20A
1 FORM C
86
85
87
87a 30
*
+12V
START
FUSE 16 A
SS
kcalB
Red
BATTERY
12V
LORTNOC TINU
A
1
A
2
A7
A6
A3
B
B
B5
A
B
4
4
Red
Blue
CONTROL UNIT
TINULORTNOC
ver070-66159 C.
AB
1
3
4
2
5
6
7
A5
6
1
CU
O
DE
Grafische Darstellung der elektrischen Verbindung
EN
Graphic representation of the electrical connections
FR
Schéma des branchements électriques
ES
Representacion grafica de las conexiones electricas
IT
Rappresentazione grafica dei collegamenti elettrici

Fiammastore 19
EN Instructions for use
ES Instrucciones de montaje
DE Gebrauchsanleitung
FR Mode d’emploi
IT Istruzioni d’uso
EN Instructions for use
ES Instrucciones de montaje
DE Gebrauchsanleitung
FR Mode d’emploi
IT Istruzioni d’uso
DE ALLGEMEINE GEBRAUCHSANWEISUNG
Dieser Artikel funktioniert auf 12 V (Achtung): Niemals an eine andere Spannung
anschließen. Die Kabel werden nicht mitgeliefert. Es wird empfohlen, Kabel mit
einem Mindestdurchmesser von 1,5 mm² zu verwenden.
Nach Anbringung des elektrischen Systemes eine generelle Probe wie folgt
durchführen:
• Vergewissern Sie sich, dass die Markise, wenn sich der Schalter in der
Position EXTEND befindet, öffnet und, dass sich die Markise, wenn sich der
Schalter in der Position RETRACT befindet, schliesst; sollte das Gegenteil
eintreten, muss die Polarität umgekehrt werden.
• Die Markise komplett öffnen. Daraufhin schliessen und prüfen, dass der
Mikroschalter, wenn gedrückt, die Bewegung unterbricht.
Sollte dies nicht erfolgen, dann laut folgendem Schema fortfahren.
Die Verbindung des Mikroschalters zur Endkappe weder unterbrechen noch
ändern. Andernfalls erlischt die Gewährleistung.
Keine anderen Schalter, als den in der Ausstattung enthaltenen, verwenden.
EN GENERAL PRECAUTIONS
This product works on 12Vdc. Never connect it at different voltage.
The cables are not supplied. It is recommended to use cables minimum 1,5mm2
diameter.
After the electrical system has been installed, test the good functioning of it:
• Make sure that the awning opens with the switch in EXTEND position and
that it closes when the switch is in RETRACT position; on the contrary, invert
the polarity.
• Fully open the awning and then close it again making sure that the micro
switch stops the movement if pressed in case this does not happen follow
the next diagram. Do not disconnect or change the micro switch on the end
cap. On the contrary, warranty will be no longer valid.
Do not use different switches than the one supplied.

Fiammastore
20
EN Instructions for use
ES Instrucciones de montaje
DE Gebrauchsanleitung
FR Mode d’emploi
IT Istruzioni d’uso
EN Instructions for use
ES Instrucciones de montaje
DE Gebrauchsanleitung
FR Mode d’emploi
IT Istruzioni d’uso
FR INSTRUCTIONS GENERALES
Cet article fonctionne à 12Vdc. Ne la branchez jamais à une tension
différente. Les câbles ne sont pas fournis. Nous vous conseillons des câbles de
minimun de diamètre.
Après avoir terminé l’installation électrique, effectuez un essai de fonctionnement
général, en procédant aux tests suivants:
• Assurez-vous que le store s’ouvre avec l’interrupteur en position EXTEND et
qu’il se ferme avec l’interrupteur en position RETRACT. Dans le cas contraire,
inverser la polarité.
• - Ouvrez complètement le store puis refermez-le en vérifiant que le
micro-interrupteur interrompt le mouvement quand on appuie dessus.
Si ce n’est pas le cas, suivez les consignes indiquées dans le schéma
suivant. Ne séparez ni changez le micro-interrupteur sur le cache, dans le
cas contraire la garantie ne sera pas considerée comme valable.
N’utilisez pas d’interrupteurs autres que ceux livrés de série.
ES ADVERTENCIAS GENERALES
Este producto funciona a 12 Vdc. No conectar nunca a una tensión de
funcionamiento diferente. Los cables no son suministrados de serie. Se aconseja
utilizar los cables de diámetro mínimo 1,5 mm² y.
Después del montaje del sistema eléctrico, hacer una prueba general de
funcionamiento:
• Asegurarse que el toldo se abre completamente con el interruptor en
posición EXTEND y que se cierre con el interruptor en posición RETRACT;
en caso contrario invertir la polaridad en la entrada del motor.
• Abrir completamente el toldo y cerrarlo de nuevo, asegur ndose de que el
micro interruptor detenga el movimiento, si se pulsa; en caso de que esto
no suceda, seguir el esquema siguiente. No desconectar ni cambiar el
microswitch sobre la contratapa. En caso contrario, la garantía no es más
válida. No usar interruptores diferentes de los suministrados de serie.
