Inhalt
Verwendete Symbole . . . . . . . . . . . . . . . 3
Symbole am Gerät . . . . . . . . . . . . . . . . . 3
Zu Ihrer Sicherheit . . . . . . . . . . . . . . . . . . 3
Geräusch und Vibration . . . . . . . . . . . . . 5
Technische Daten . . . . . . . . . . . . . . . . . . 6
Auf einen Blick . . . . . . . . . . . . . . . . . . . . 7
Gebrauchsanweisung . . . . . . . . . . . . . . . 8
Wartung und Pflege . . . . . . . . . . . . . . . 11
Transport . . . . . . . . . . . . . . . . . . . . . . . . 11
-Konformität . . . . . . . . . . . . . . . . . . . 11
Entsorgungshinweise . . . . . . . . . . . . . . 12
Haftungsausschluss. . . . . . . . . . . . . . . . 12
Verwendete Symbole
WARNUNG!
Bezeichnet eine unmittelbar drohende
Gefahr. Bei Nichtbeachten des Hinweises
drohen Tod oder schwerste Verletzungen.
VORSICHT!
Bezeichnet eine möglicherweise
gefährliche Situation. Bei Nichtbeachten
des Hinweises drohen Verletzungen oder
Sachschäden.
HINWEIS
Bezeichnet Anwendungstips und wichtige
Informationen.
Symbole am Gerät
Vor Inbetriebnahme
Bedienungsanleitung lesen!
Augenschutz tragen!
Kurzschlussfester
Sicherheitstransformator
Schützen Sie den Akku vor Hitze,
z. B. auch vor dauernder Sonnen-
einstrahlung, und Feuer.
Es besteht Explosionsgefahr.
Akku nicht ins Feuer werfen.
Es besteht Explosionsgefahr.
Gerät ist nur zur Verwendung in
Räumen geeignet. Gerät nicht
dem Regen aussetzen.
Elektrowerkzeug und Akkus in
trockenen Räumen lagern.
Entsorgungshinweise
(siehe Seite 12)!
Zu Ihrer Sicherheit
WARNUNG!
Lesen Sie alle mit dem Elektrowerkzeug
gelieferten Sicherheitshinweise, Anweisun-
gen, Abbildungen und Spezifikationen.
Versäumnisse bei der Einhaltung der
Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen zur Folge haben
.
Bewahren Sie alle Sicherheitshinweise und
Anweisungen für die Zukunft auf.
Vor Gebrauch des Elektrowerkzeuges lesen
und danach handeln:
– die vorliegende Bedienungsanleitung,
– die „Allgemeinen Sicherheitshinweise“
zum Umgang mit Elektrowerkzeugen im
beigelegten Heft (Schriften
- Nr.: 315.915),
– die für den Einsatzort geltenden Regeln
und Vorschriften zur Unfallverhütung.
Dieses Elektrowerkzeug ist nach dem Stand
der Technik und den anerkannten
sicherheitstechnischen Regeln gebaut.
Dennoch können bei seinem Gebrauch
Gefahren für Leib und Leben des Benutzers
oder Dritter bzw. Schäden an der Maschine
oder an anderen Sachwerten entstehen.
Das Elektrowerkzeug ist nur zu benutzen
– für die bestimmungsgemäße
Verwendung,
– in sicherheitstechnisch einwandfreiem
Zustand.
Die Sicherheit beeinträchtigende Störungen
sind umgehend zu beseitigen.

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
4
Bestimmungsgemäße Verwendung
Der Akku-Schlagschrauber IW 1/2" 18.0-EC /
IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC /
IW 3/4" 18.0-EC ist bestimmt
– für den gewerblichen Einsatz in Industrie
und Handwerk,
– zum Anziehen und Lösen von Muttern
und Schrauben in den angegebenen
Abmessungen.
Sicherheitshinweise für
Bohrmaschinen und Schrauber
Halten Sie das Gerät an den isolierten
Griffflächen, wenn Sie Arbeiten aus-
führen, bei denen die Schraube
verborgene Stromleitungen oder die
eigene Anschlussleitung treffen kann.
Der Kontakt der Schraube mit einer
spannungsführenden Leitung kann auch
metallene Geräteteile unter Spannung
setzen und zu einem elektrischen Schlag
führen.
Benutzen Sie Zusatzgriffe, wenn diese
mit dem Elektrowerkzeug mitgeliefert
werden. Der Verlust der Kontrolle kann
zu Verletzungen führen.
Verwenden Sie geeignete Suchgeräte,
um verborgene Versorgungsleitungen
aufzuspüren, oder ziehen Sie die örtliche
Versorgungsgesellschaft hinzu. Kontakt
mit Elektroleitungen kann zu Feuer und
elektrischem Schlag führen. Beschädigung
einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung
verursacht Sachbeschädigung.
Schalten Sie das Elektrowerkzeug sofort
aus, wenn das Einsatzwerkzeug
blockiert. Seien Sie auf hohe Reaktions-
momente gefasst, die einen Rückschlag
verursachen.
Das Einsatzwerkzeug blockiert, wenn:
– das Elektrowerkzeug überlastet wird
oder
– es im zu bearbeitenden Werkstück
verkantet.
Halten Sie das Elektrowerkzeug gut fest.
Beim Festziehen und Lösen von
Schrauben können kurzfristig hohe
Reaktionsmomente auftreten.
Sichern Sie das Werkstück. Ein mit
Spannvorrichtungen oder Schraubstock
festgehaltenes Werkstück ist sicherer
gehalten als mit Ihrer Hand.
Warten Sie, bis das Elektrowerkzeug
zum Stillstand gekommen ist, bevor Sie
es ablegen. Das Einsatzwerkzeug kann
sich verhaken und zum Verlust der Kon-
trolle über das Elektrowerkzeug führen.
Verwenden Sie nur Original-Akkus mit
der auf dem Typenschild Ihres Elektro-
werkzeugs angegebenen Spannung.
Bei Gebrauch anderer Akkus, z.B. Nach-
ahmungen, aufgearbeiteter Akkus oder
Fremdfabrikaten, besteht die Gefahr von
Verletzungen sowie Sachschäden durch
explodierende Akkus.
Sicherheitshinweise zum Umgang
mit Akkus
Öffnen Sie den Akku nicht. Es besteht die
Gefahr eines Kurzschlusses.
Schützen Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstrahlung,
Feuer, Wasser und Feuchtigkeit.
Es besteht Explosionsgefahr.
Bei Beschädigung und unsachgemäßem
Gebrauch des Akkus können Dämpfe aus-
treten. Führen Sie Frischluft zu und suchen
Sie bei Beschwerden einen Arzt auf. Die
Dämpfe können die Atemwege reizen.
Bei falscher Anwendung kann Flüssigkeit
aus dem Akku austreten. Vermeiden Sie
den Kontakt damit. Bei zufälligem Kontakt
mit Wasser abspülen. Wenn die Flüssig-
keit in die Augen kommt, nehmen Sie
zusätzlich ärztliche Hilfe in Anspruch.
Austretende Akkuflüssigkeit kann zu Haut-
reizungen oder Verbrennungen führen.
Laden Sie die Akkus nur mit Ladegeräten
auf, die vom Hersteller empfohlen werden.
Durch ein Ladegerät, das für eine be-
stimmte Art von Akkus geeignet ist, besteht
Brandgefahr, wenn es mit anderen Akkus
verwendet wird.
Durch spitze Gegenstände wie z. B. Nagel
oder Schraubenzieher oder durch äußere
Krafteinwirkung kann der Akku beschädigt
werden. Es kann zu einem internen Kurz-
schluss kommen und der Akku brennen,
rauchen, explodieren oder überhitzen.

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
5
Spezielle Sicherheitshinweise
Vor allen Arbeiten am Elektrowerkzeug
Drehrichtungsvorwahl-Schalter in
Mittelstellung stellen.
Drehrichtungsvorwahl-Schalter bzw.
Drehmomenteneinstellung nur bei
stillstehendem Werkzeug betätigen.
Zur Kennzeichnung des Elektro-
werkzeugs nur Klebschilder verwenden.
Keine Löcher in das Gehäuse bohren.
Geräusch und Vibration
HINWEIS
Die Geräusch- und Schwingungswerte
wurden entsprechend EN 62841 ermittelt.
Die Werte finden Sie in der Tabelle
„Technische Daten“.
VORSICHT!
Die angegebenen Messwerte gelten für neue
Geräte. Im täglichen Einsatz verändern sich
Geräusch- und Schwingungswerte.
HINWEIS
Der in diesen Anweisungen angegebene
Schwingungspegel ist entsprechend einem in
EN 62841 genormten Messverfahren gemes-
sen worden und kann für den Vergleich von
Elektrowerkzeugen miteinander verwendet
werden. Er eignet sich auch für eine vorläufige
Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel reprä-
sentiert die hauptsächlichen Anwendungen
des Elektrowerkzeugs. Wenn allerdings das
Elektrowerkzeug für andere Anwendungen,
mit abweichenden Einsatzwerkzeugen oder
ungenügender Wartung eingesetzt wird, kann
der Schwingungspegel abweichen. Dies kann
die Schwingungsbelastung über den gesam-
ten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwin-
gungsbelastung sollten auch die Zeiten
berücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht
tatsächlich im Einsatz ist. Dies kann die
Schwingungsbelastung über den gesamten
Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaß-
nahmen zum Schutz des Bedieners vor der
Wirkung von Schwingungen fest wie zum
Beispiel: Wartung von Elektrowerkzeug und
Einsatzwerkzeugen, Warmhalten der Hände,
Organisation der Arbeitsabläufe.
VORSICHT!
Bei einem Schalldruck über 85 dB(A)
Gehörschutz tragen.

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
6
Technische Daten
Gerät IW 1/2"
18.0-EC IW 1/2" 950 18.0-EC ID 1/4" 18.0-EC IW 3/4"
18.0-EC
Typ Schlag-
schrauber Schlag- schrauber Schlag- schrauber Schlag- schrauber
erlaubte Akkus Ah AP 18.0/2,5 AP 18.0/5,0
AP 18.0/8,0
erlaubte Ladegeräte CA 10.8/18.0
CA 18.0
Drehmoment, maximal
– harter Schraubfall Nm 250 950 225 1060
Leerlaufdrehzahl
– Stufe 1
– Stufe 2
– Stufe 3 min-1 1500
2000
2500
500
1000
2100
1500
2000
2500
900
1000
1700
Schlagzahl
– Stufe 1
– Stufe 2
– Stufe 3 min-1 1300
2800
3300
1000
2000
2450
1300
2800
3300
1800
2000
2200
Gewicht entsprechend „EPTA-
procedure 01/2003“ (ohne Akku) kg 1,1 3,1 1,1 3,3
Gewicht Akku 2,5 Ah
Gewicht Akku 5,0 Ah
Gewicht Akku 8,0 Ah kg 0,4
0,7
1,1
erlaubte Umgebungstemperatur
- für den Ladevorgang
- für Betrieb und Lagerung °C -10 ... +40 <50
A-bewerteter Schalldruckpegel
Schalldruckpegel LpA dB(A) 91 83 91 92.3
Schallleistungspegel LWA dB(A) 102 94 102 103,3
Unsicherheit K db 3,0
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen)
Schwingungsemissionswert ah beim ....
– Schrauben m/s218,5 15,1 18,5 12,4
Unsicherheit K m/s21,5

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
7
Auf einen Blick
In dieser Anleitung werden verschiedene Elektrowerkzeuge beschrieben. Die Darstellung
kann im Detail vom erworbenen Elektrowerkzeug abweichen.

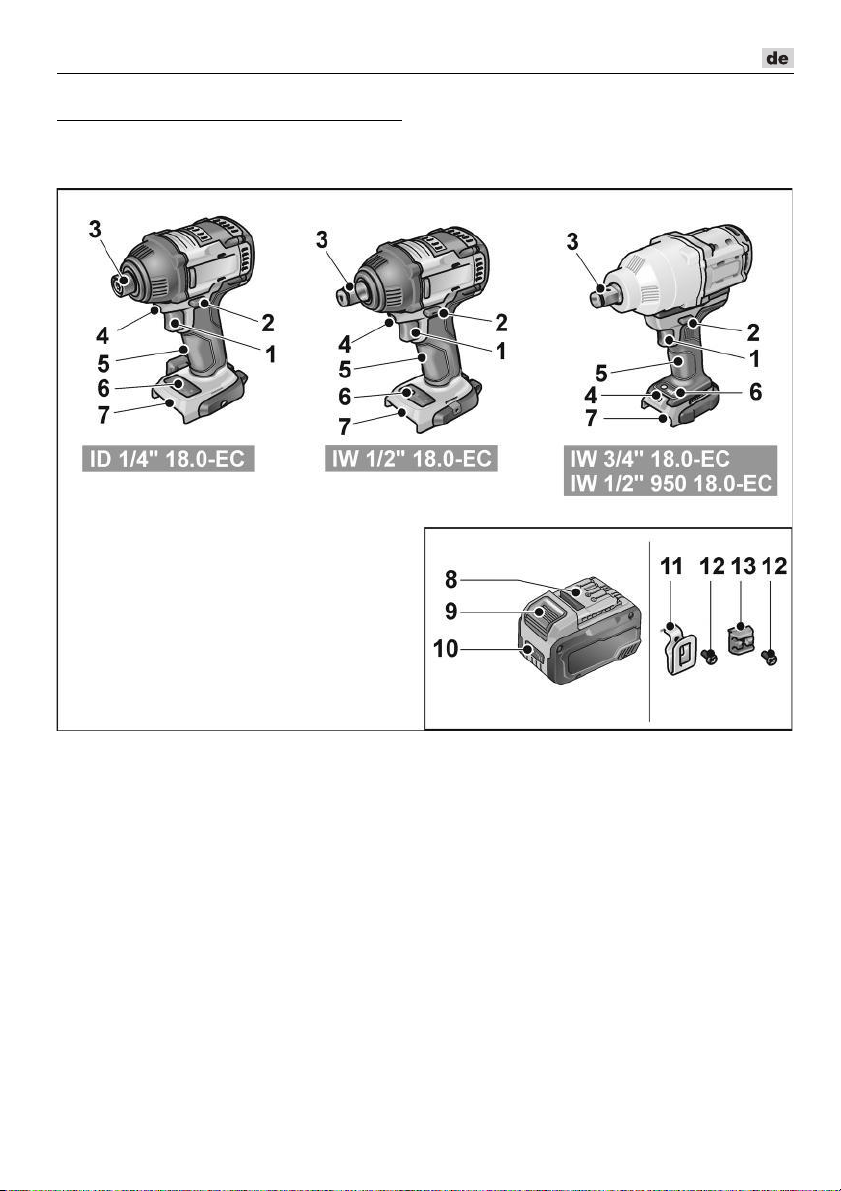

1 Schalter
Zum Ein- und Ausschalten sowie zum
Hochfahren bis zur maximalen Drehzahl
2 Drehrichtungsvorwahl-Schalter
3 Werkzeugaufnahme
4 Arbeitsplatzbeleuchtung
5 Handgriff
6 Bedienfeld Drehzahlstufen
7 Einschubschacht für Akku
8 Li-Ion-Akku (2,5 Ah/5,0 Ah/8,0 Ah)
9 Entriegelungstaste für Akku
10 Akkuzustands-Anzeige
11 Gürtelklammer
(nicht für IW 3/4" 18.0-EC)
12 Befestigungsschraube
(nicht für IW 3/4" 18.0-EC)
13 Bit-Halter
(nicht für IW 3/4" 18.0-EC)

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
8
Gebrauchsanweisung
Vor der Inbetriebnahme
Elektrowerkzeug und Zubehör
auspacken und auf Vollständigkeit der
Lieferung und Transportschäden
kontrollieren.

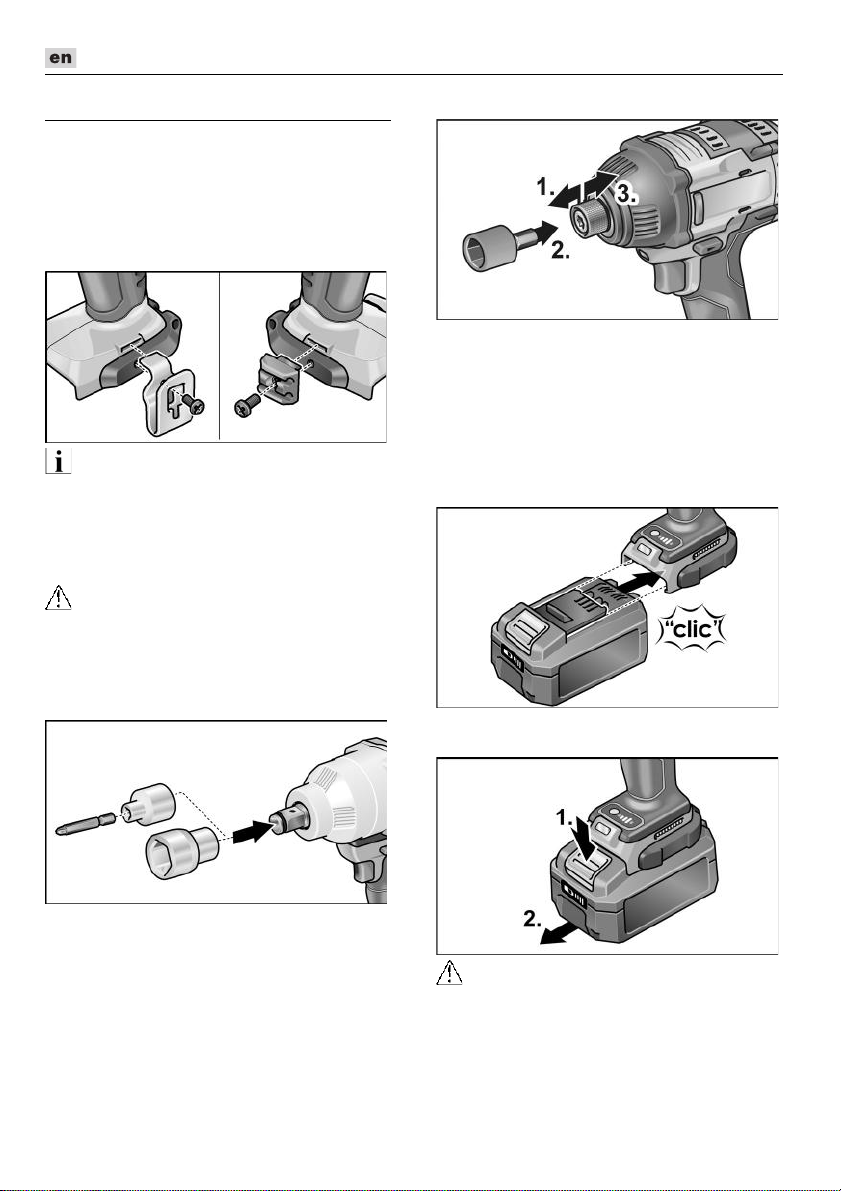

Gürtelklammer bzw. Bit-Halter mit
beiliegender Schraube befestigen.
HINWEIS
Die Akkus sind bei Lieferung nicht voll-
ständig geladen. Vor dem ersten Betrieb
die Akkus vollständig laden. Siehe dazu
„Ladegerät/Ladevorgang“.
Werkzeugwechsel
VORSICHT!
Vor allen Arbeiten am Elektrowerkzeug
Drehrichtungsvorwahl-Schalter (2) in
Mittelstellung stellen.
IW 1/2“ 18.0-EC / IW 1/2“ 950 18.0-EC /
IW 3/4“ 18.0-EC:
Steckschlüssel auf Vierkantvorsatz
des Schlagschraubers drücken.
Werkzeug in Steckschlüssel einsetzen.
ID 1/4“ 18.0-EC:
Werkzeugarretierung nach vorn
ziehen (1.) und das Werkzeug bis zum
Anschlag eindrücken (2.).
Werkzeugarretierung loslassen.
Zum Entnehmen der Werkzeuge
Werkzeugarretierung nach hinten
ziehen (3.).
Akku einsetzen/wechseln
Geladenen Akku bis zum vollständigen
Einrasten in das Elektrowerkzeug
eindrücken.
Zum Entnehmen die Entriegelungstasten
drücken (1.) und Akku herausziehen (2.).

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
9
VORSICHT!
Bei Nichtgebrauch die Kontakte des Akkus
schützen. Lose Metallteile können die
Kontakte kurzschließen, es besteht
Explosions- und Brandgefahr!

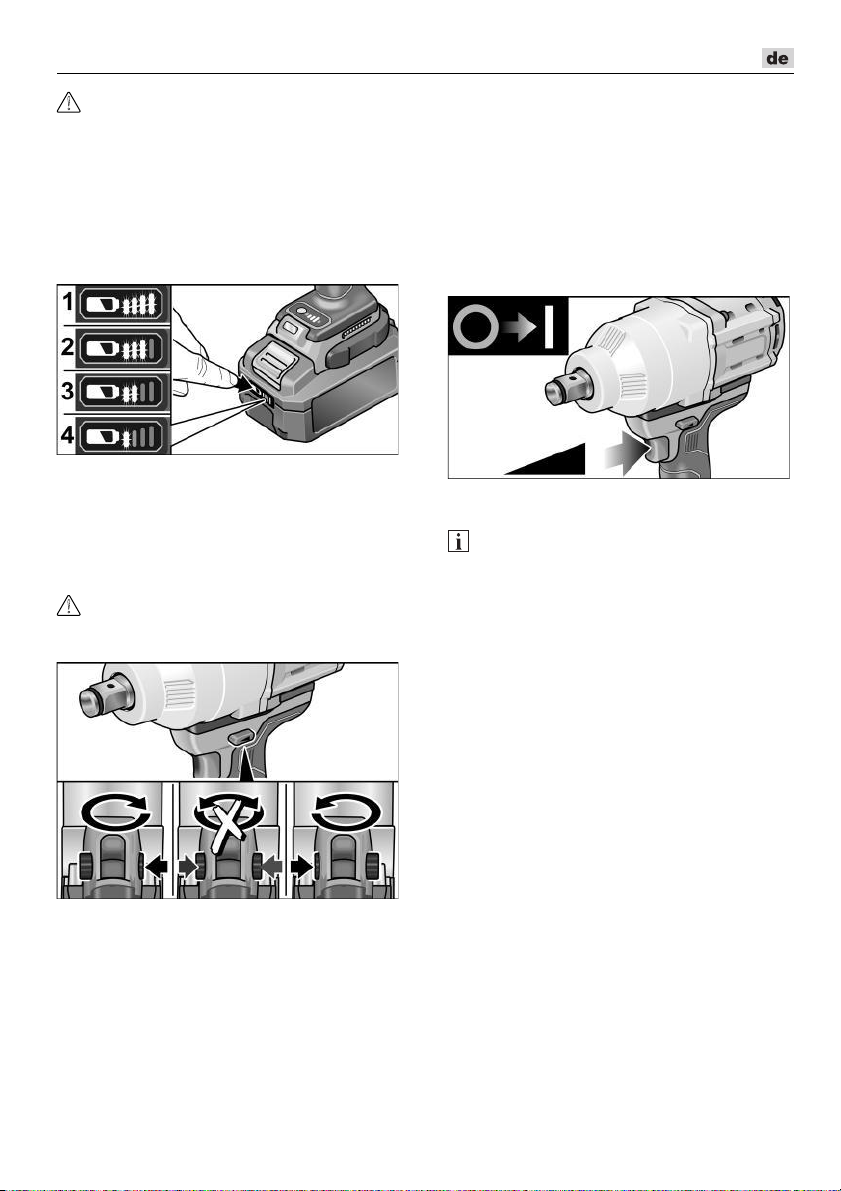

Ladezustand des Akkus
Durch Drücken der Taste kann an den
LED‘s der Akkuzustands-Anzeige der
Ladezustand geprüft werden.
Die Anzeige erlischt nach 5 Sekunden.
Blinkt eine der LED‘s, muss der Akku
geladen werden. Wenn nach dem Drücken
der Taste keine LED leuchtet, ist der Akku
defekt und muss ersetzt werden.
Drehrichtungsvorwahl
VORSICHT!
Drehrichtung nur bei Stillstand des
Elektrowerkzeugs ändern.
Drehrichtungsvorwahl-Schalter auf die
benötigte Position stellen:
–Links: gegen den Uhrzeigersinn
(Schrauben herausdrehen, Schrauben
lösen)
–Rechts: im Uhrzeigersinn
(Bohren, Schrauben eindrehen,
Schrauben festziehen)
–Mitte: Einschaltsperre
(Werkzeugwechsel, bei allen Arbeiten
am Elektrowerkzeug)
Elektrowerkzeug einschalten
Gerät einschalten:
Schalter drücken.
Der Schalter des Elektrowerkzeugs
ermöglicht ein stufenweises Steigern
der Drehzahl bis zum Maximalwert.
Gerät ausschalten:
Schalter loslassen.
HINWEIS
– Das Elektrowerkzeug verfügt über eine
Bremse, die das Einsatzwerkzeug sofort
nach Loslassen des Schalters stoppt.
– Bei dauerhaftem Einsatz des Elektrowerk-
zeugs sollte hauptsächlich mit voll durch-
gedrücktem Schalter gearbeitet werden.
Arbeitsplatzbeleuchtung ein-/
ausschalten
1. Drehrichtungsvorwahl-Schalter (2) in
Stellung „Vorwärts“ oder „Rückwärts“
schalten.
2. Ein-/Ausschalter (1) Elektrowerkzeug
drücken
– Arbeitsplatzbeleuchtung leuchtet
3. Ein-/Ausschalter (1) Elektrowerkzeug
loslassen
– Arbeitsplatzbeleuchtung erlischt
automatisch nach ca. 10 s

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
10
Drehzahl- und Drehmomentenvorwahl
Drehzahl-/Drehmoment umschalten
1. Ein-/Ausschalter (1) einschalten
2. Modusschalter kurz drücken (ca. 0,5 s).
– Eine LED leuchtet – Drehmoment:
3. Modusschalter kurz drücken
– Zwei LED‘s leuchten – Drehmoment:
4. Modusschalter kurz drücken
– Drei LED‘s leuchten – Drehmoment:
5. Modusschalter kurz drücken
– Eine LED leuchtet – Drehmoment
schaltet zurück auf:
Drehmoment kann wie beschrieben wieder
hochgeschaltet werden.
Im Rückwärtslauf des Elektrowerkzeugs –
hat nur eine Drehzahl – erlöschen die im
Fuß befindlichen LED‘s automatisch.
Einzelschlag-Modus in
Schlagschrauber-Modus umschalten
(nur ID 1/4“ und IW 1/2“)
Modusschalter ca. 1,5 s drücken.
– LED-Modusanzeige leuchtet –
Einzelschlag-Modus aktiv
– LED-Modusanzeige leuchtet nicht –
Schlagschrauber-Modus aktiv.
Arbeiten mit dem Elektrowerkzeug
VORSICHT!
Vor allen Arbeiten am Elektrowerkzeug
Drehrichtungsvorwahl-Schalter (2) in
Mittelstellung stellen.
HINWEIS
Damit die Handhabung beim Schrauben
leichter wird, kann der Schrauberbit auch
direkt in die Werkzeugaufnahme des
Gerätes eingesetzt werden.
1. Werkzeugträger (Wechselbohrfutter,
Winkelvorsatz, Bithaltervorsatz)
montieren.
2. Akku einsetzen.
3. Werkzeug (Bohrer, Schrauberbits,
Bithalter) einsetzen.
4. Drehmomentvorwahl auf die benötigte
Stufe stellen.
5. Benötigte Drehrichtung einstellen.
6. Elektrowerkzeug mit einer Hand am
Handgriff ergreifen und Arbeitsposition
einnehmen.
Bei laufendem Motor niemals den
Drehrichtungsvorwahl-Schalter bzw.
Drehmomenteneinstellung betätigen!
IW 1/2“ 18.0-EC: 150 Nm / 1500 min-1
IW 1/2“ 950
18.0-EC: 280 Nm / 500 min-1
ID 1/4“ 18.0-EC: 60 Nm / 1500 min-1
IW 3/4“ 18.0-EC: 300 Nm / 900 min-1
IW 1/2“ 18.0-EC: 180 Nm / 2000 min-1
IW 1/2“ 950
18.0-EC: 700 Nm / 1000 min-1
ID 1/4“ 18.0-EC: 105 Nm / 2000 min-1
IW 3/4“ 18.0-EC: 590 Nm / 1000 min-1
IW 1/2“ 18.0-EC: 250 Nm / 2500 min-1
IW 1/2“ 950
18.0-EC: 950 Nm / 2100 min-1
ID 1/4“ 18.0-EC: 225 Nm / 2500 min-1
IW 3/4“ 18.0-EC: 1060 Nm / 1700 min-1
IW 1/2“ 18.0-EC: 150 Nm
IW 1/2“ 950 18.0-EC: 280 Nm
ID 1/4“ 18.0-EC: 60 Nm
IW 3/4“ 18.0-EC: 300 Nm

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
11

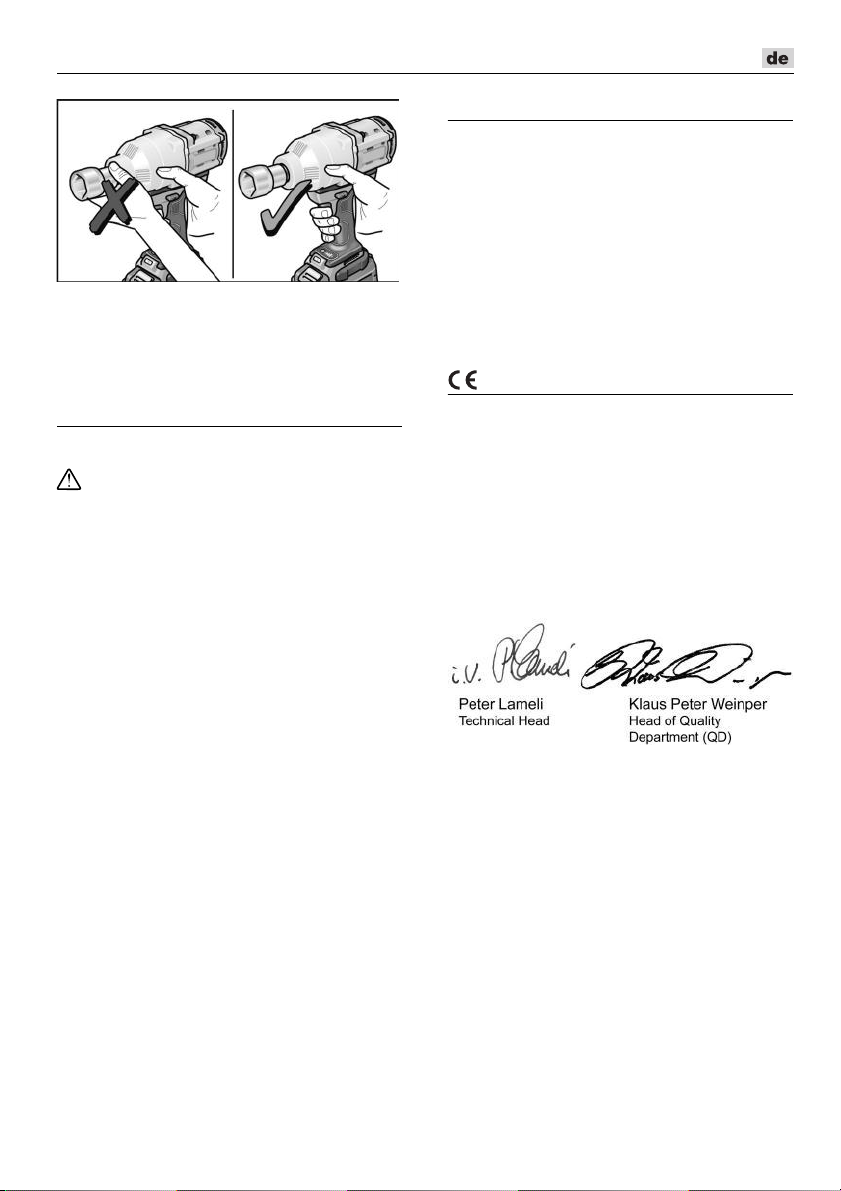

7. Gerät einschalten.
Nach Arbeitsende:
8. Schalter loslassen.
9. Drehrichtungsvorwahl-Schalter (2) in
Mittelstellung stellen.
Wartung und Pflege
Reinigung
WARNUNG!
Bei der Bearbeitung von Metallen kann sich
bei extremem Einsatz leitfähiger Staub im
Gehäuseinnenraum ablagern.
Elektrowerkzeug und Lüftungsschlitze
regelmäßig reinigen. Häufigkeit ist vom
bearbeiteten Material und von der Dauer
des Gebrauchs abhängig.
Gehäuseinnenraum mit Motor regel-
mäßig mit trockener Druckluft ausblasen.
Elektrowerkzeug dabei laufen lassen.
Reparaturen
Reparaturen ausschließlich durch eine
vom Hersteller autorisierte Kundendienst-
werkstatt ausführen lassen.
Ersatzteile und Zubehör
Weiteres Zubehör, insbesondere Einsatz-
werkzeuge, den Katalogen des Herstellers
entnehmen.
Explosionszeichnungen und Ersatzteillisten
finden Sie auf unserer Homepage:
www.flex-tools.com
Transport
Die Lithiumäquivalentmenge der im Liefer-
umfang enthaltenen Akkus liegt unter den
einschlägigen Grenzwerten. Daher unterliegt
der Akku als Einzelteil sowie das Elektrowerk-
zeug mit seinem Lieferumfang nicht nationalen
oder internationalen Gefahrgutvorschriften.
Beim Transport mehrerer Geräte mit Lithium-
ionen-Akkus können diese Vorschriften rele-
vant werden und besondere Sicherheitsmaß-
nahmen (z. B. für die Verpackung) erfordern.
Informieren Sie sich in diesem Fall über die für
das Einsatzland geltenden Vorschriften.
-Konformität
Wir erklären in alleiniger Verantwortung, dass
das unter „Technische Daten“ beschriebene
Produkt mit folgenden Normen oder
normativen Dokumenten übereinstimmt:
EN 62841 gemäß den Bestimmungen
der Richtlinien 2014/30/EU, 2006/42/EG,
2011/65/EU.
Verantwortlich für technische Unterlagen:
FLEX-Elektrowerkzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr
15.12.2020
FLEX-Elektrowerkzeuge GmbH
Bahnhofstrasse 15, D-71711 Steinheim/Murr

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
12
Entsorgungshinweise
WARNUNG!
Ausgediente Elektrowerkzeuge vor der
Entsorgung unbrauchbar machen:
– netzbetriebene Elektrowerkzeuge durch
Entfernen des Anschlusssteckers,
– akkubetriebene Elektrowerkzeuge durch
Entfernen des Akkus.
Nur für EU-Länder.
Werfen Sie Elektrowerkzeuge nicht in
den Hausmüll! Gemäß Europäischer
Richtlinie 2012/19/EU über Elektro- und
Elektronik-Altgeräte und Umsetzung in
nationales Recht müssen verbrauchte
Elektrowerkzeuge getrennt gesammelt und
einer umwelt-gerechten Wiederverwertung
zugeführt werden.
Rohstoffrückgewinnung statt Müll-
entsorgung.
Gerät, Zubehör und Verpackung sollten
einer umweltgerechten Wiederverwertung
zuge-führt werden. Zum sortenreinen
Recycling sind Kunststoffteile
gekennzeichnet.
WARNUNG!
Akkus/Batterien nicht in den Hausmüll,
ins Feuer oder ins Wasser werfen.
Ausgediente Akkus nicht öffnen.
Akkus/Batterien sollen gesammelt, recycelt
oder auf umweltfreundliche Weise entsorgt
werden.
Nur für EU-Länder.
Gemäß Europäischer Richtlinie 2006/66/EG
müssen defekte oder verbrauchte Akkus/
Batterien getrennt gesammelt und einer
umweltgerechten Wiederverwertung
zugeführt werden.
HINWEIS
Über Entsorgungsmöglichkeiten beim
Fachhändler informieren.
Haftungsausschluss
Der Hersteller und sein Vertreter haften nicht
für Schäden und entgangenen Gewinn durch
Unterbrechung des Geschäftsbetriebes, die
durch das Produkt oder die nicht mögliche
Verwendung des Produktes verursacht wur-
den. Der Hersteller und sein Vertreter haften
nicht für Schäden, die durch unsachgemäße
Verwendung oder in Verbindung mit Produk-
ten anderer Hersteller verursacht wurden.

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
13
Contents
Symbols used in this manual . . . . . . . . 13
Symbols on the power tool . . . . . . . . . . 13
Important safety information . . . . . . . . . 13
Noise and vibration . . . . . . . . . . . . . . . . 15
Technical data . . . . . . . . . . . . . . . . . . . . 16
Overview . . . . . . . . . . . . . . . . . . . . . . . . 17
Instructions for use . . . . . . . . . . . . . . . . 18
Maintenance and care . . . . . . . . . . . . . . 21
Transport . . . . . . . . . . . . . . . . . . . . . . . . 21
Declaration of Conformity . . . . . . . . 21
Declaration of Conformity . . . . . . . . 21
Disposal information . . . . . . . . . . . . . . . 22
Exemption from liability . . . . . . . . . . . . . 22
Symbols used in this manual
WARNING!
Denotes impending danger. Non-
observance of this warning may result in
death or extremely severe injuries.
CAUTION!
Denotes a potentially dangerous situation.
Non-observance of this warning may result
in injury or damage to property.
NOTE
Denotes application tips and important
information.
Symbols on the power tool
Before switching on the power tool
for the first time, read the
operating manual.
Wear protective goggles.
Short-circuit-proof safety
transformer.
Protect the battery against heat,
including prolonged sunshine, and
fire. Explosion hazard!
Do not throw the battery into a fire.
Explosion hazard!
The tool is only suitable for use
indoors. Do not expose the tool to
rain. Store power tools and
batteries in dry rooms.
Disposal information
(see page 22).
Important safety information
WARNING!
Read all safety warnings, instructions, illu-
strations and specifications provided with this
power tool. Failure to follow all instruc-tions
listed below may result in electric shock, fire
and/or serious injury. Save all warnings and
instructions for future reference.
Before using the power tool, please read the
following and act accordingly:
– these operating instructions,
– the “General safety instructions” on the
handling of power tools in the enclosed
booklet (leaflet no.: 315.915),
– the currently valid site rules and the
regulations for the prevention of
accidents.
This power tool is state of the art and has
been constructed in accordance with the
acknowledged safety regulations.
Nevertheless, when in use, the power tool
may be a danger to life and limb of the user
or a third party, or the power tool or other
property may be damaged.
The power tool may be operated only if it is
– for its intended use,
– in perfect working order.
Faults which compromise safety must be
repaired immediately.
Intended use
The IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC /
ID 1/4" 18.0-EC / IW 3/4" 18.0-EC cordless
impact driver is intended
– for commercial use in industry and trade,
– for tightening and releasing nuts and
screws in the specified dimensions.

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
14
Safety instructions for drills and
drivers
Hold the power tool by the insulated
gripping surfaces, when performing an
operation where the fastener may
contact hidden wiring. Fasteners
contacting a “live” wire may make exposed
metal parts of the power tool “live” and
could give the operator an electric shock.
Use auxiliary handles if these are
supplied with the power tool. The loss of
control may result in injuries.
Use suitable detectors to detect
concealed power supply cables or
consult your local supply company.
Contact with electric cables may result in
a fire and/or electric shock. A damaged
gas pipe may cause an explosion. Cutting
into a water pipe will cause damage to
property.
Switch off the power tool immediately
when the cutting accessory jams. Be
prepared for high reaction torques which
cause kickback. The cutting accessory
jams when:
– the power tool is overloaded
or
– it snags in the workpiece to be
machined.
Maintain a firm grip on the power tool.
High reaction torques can occur briefly
when screws are tightened and released.
Secure the workpiece. A workpiece is
held more securely in a clamping device or
vice than by hand.
Wait until the power tool has come to
a stop before putting it down. The cutting
accessory may snag, causing the operator
to lose control of the power tool.
Use only original batteries with the
voltage indicated on the type plate of
your power tool. The use of other
batteries, e.g. imitations, reconditioned
batteries or other makes, increases the risk
of injury and damage to property by
exploding batteries.
Safety instructions for handling
batteries
Do not open the battery. Short-circuiting
hazard!
Protect the battery against heat,
including prolonged sunshine, fire, water
and moisture. Explosion hazard!
A damaged or incorrectly used battery may
result in the emission of fumes.
Ensure a supply of fresh air and consult
a doctor in the event of any physical
complications. The fumes may irritate the
respiratory tracts.
Liquid may leak out of the battery if the
battery is incorrectly used. Avoid contact
with such liquid. If contact accidentally
occurs, rinse with water. If liquid contacts
eyes, seek medical attention.
Liquid discharged from the battery may
cause irritation or burns.
Recharge batteries only with chargers
recommended by the manufacturer.
A charger that is suitable for one type of
battery may create a fire hazard when used
with another battery.

The battery may be damaged by pointed
objects such as e.g. nails or screwdrivers or
by external application of force. This may
give rise to an internal short circuit, causing
the battery to burn, smoke, explode or
overheat.
Special safety instructions
Before carrying out any work on the power
tool, move the direction preselector switch
to the middle position.
Operate the direction preselector switch
or torque setting turning dial only when
the tool is stopped.
Identify the power tool with stickers only.
Do not drill any holes into the housing.

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
15
Noise and vibration
NOTE
The noise and vibration values have been
determined in accordance with EN 62841.
The values are set out in the “Technical
data” table.
WARNING!
The indicated measurements refer to new
power tools. Daily use causes the noise and
vibration values to change.
NOTE
The vibration emission level given in this
information sheet has been measured in
accordance with a measurement method
standardised in EN 62841 and may be used
to compare one tool with another. It may be
used for a preliminary assessment of
exposure. The specified vibration emission
level represents the main applications of the
tool.
However, if the tool is used for different
applications, with different cutting
accessories or poorly maintained, the
vibration emission level may differ.
This may significantly increase the
exposure level over the total working period.
To
make an accurate estimation of the
vibration exposure level, it is also necessary to
take into account the times when the tool is
switched off or running but not actually in use.
This may significantly decrease the exposure
level over the total working period.
Identify additional safety measures to protect
the operator from the effects of vibration such
as: maintain the tool and the cutting
accessories, keep the hands warm,
organisation of work patterns.
CAUTION!
Wear ear defenders at a sound pressure
above 85 dB(A).

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
16
Technical data
Tool IW 1/2"
18.0-EC IW 1/2" 950 18.0-EC ID 1/4" 18.0-EC IW 3/4" 18.0-EC
Type Impact
driver Impact driver Impact driver Impact driver
allowed batteries Ah AP 18.0/2,5 AP 18.0/5,0
AP 18.0/8,0
allowed chargers CA 10.8/18.0
CA 18.0
Torque, max.
– Hard screwdriving case Nm 250 950 225 1060
Idling speed
– Stage 1
– Stage 2
– Stage 3 r.p.m. 1500
2000
2500
500
1000
2100
1500
2000
2500
900
1000
1700
Impact rate
– Stage 1
– Stage 2
– Stage 3 r.p.m. 1300
2800
3300
1000
2000
2450
1300
2800
3300
1800
2000
2200
Weight according to “EPTA
Procedure 01/2003”
(without battery) kg 1.1 3.1 1.1 3.3
Weight battery 2.5 Ah
5.0 Ah
8.0 Ah kg 0.4
0.7
1.1
allowed ambient temperature
- for the loading process
- for operation and storage °C -10 ... +40 <50
A-weighted sound pressure level
Sound pressure level LpA dB(A) 91 83 91 92.3
Sound power level LWA dB(A) 102 94 102 103.3
Uncertainty K db 3.0
Overall vibration values (vector sum of three directions)
Vibration emission value ah when ....
– screwing m/s218.5 15.1 18.5 12.4
Uncertainty K m/s21.5

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
17
Overview
Different electric power tools are described in these instructions. The illustrated electric power
tool may differ in detail from the one which you purchased.
1 Trigger switch
For switching on and off and for
accelerating up to maximum rotational
speed
2 Direction preselector switch
3 Tool holder
4 Workplace lighting
5 Handle
6 Speed control panel
7 Insertion slot for battery
8 Li-ion battery (2.5 Ah/5.0 Ah/8.0 Ah)
9 Release button for battery
10 State of charge indicator
11 Belt clip (not for IW 3/4" 18.0-EC)
12 Fastening screw
(not for IW 3/4" 18.0-EC)
13 Bit bracket (not for IW 3/4" 18.0-EC)

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
18
Instructions for use
Before initial operation
Unpack the power tool and accessories
and check that no parts are missing or
damaged.
Attach the belt clip and bit holder with
the enclosed fastening screw.
NOTE
The batteries are not fully charged on
delivery. Prior to initial operation, charge
the batteries fully. See “Charger/Charging
process”.
Tool change
CAUTION!
Before carrying out any work on the power
tool, move the direction preselector switch (2)
to the middle position.
IW 1/2“ 18.0-EC / IW 1/2“ 950 18.0-EC /
IW 3/4" 18.0-EC:
Push adapter on square drive of impact
driver.
Insert tool in adapter.
ID 1/4“ 18.0-EC:
Pull tool lock forwards (1.) and press in
the tool all the way (2.).
Release tool lock.
To remove the tool, pull tool lock
backwards (3.).
Inserting/replacing the battery
Press the charged battery into the power
tool until it clicks into place.
To remove, press the release button (1.)
and pull out the battery (2.).
CAUTION!
Protect the battery contacts when the
battery is not being used. Loose metal parts
may short-circuit the contacts –
Explosion and fire hazard!

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
19
Battery state of charge
Press the button to check the state of
charge at the state of charge indicator
LEDs.
The indicator goes out after 5 seconds.
If one of the LEDs flashes, the battery must
be recharged. If none of the LEDs light up
after the button is pressed, the battery is
faulty and must be replaced.
Direction preselection
CAUTION!
Change the direction of rotation only when
the power tool is stopped.
Move the direction preselector switch to
the required position:
–Left: counterclockwise (remove screws,
release screws)
–Right: clockwise (drill, insert screws,
tighten down screws)
–Middle: switch-on interlock (tool change,
when working on the power tool)
Switching on the power tool
To switch the power tool on:
Press the trigger switch.
The power tool trigger switch allows the
operator to increase the speed in
increments up to the maximum speed.
To switch the power tool off:
Release the trigger switch.
NOTE
– The power tool is equipped with a brake
which stops the cutting accessory as
soon as the trigger switch is released.
– When using the power tool continuously,
the operator should work primarily with
the trigger switch fully depressed.
Workplace lamp on/off switch
1. Turn direction of rotation preselector
switch (2) to “Forwards” or “Reverse”.
2. Press electric tool on/off switch (1)
– Workplace lamp lights up
3. Release electric tool on/off switch (1)
– Workplace lamp goes out
automatically after approx. 10 sec.

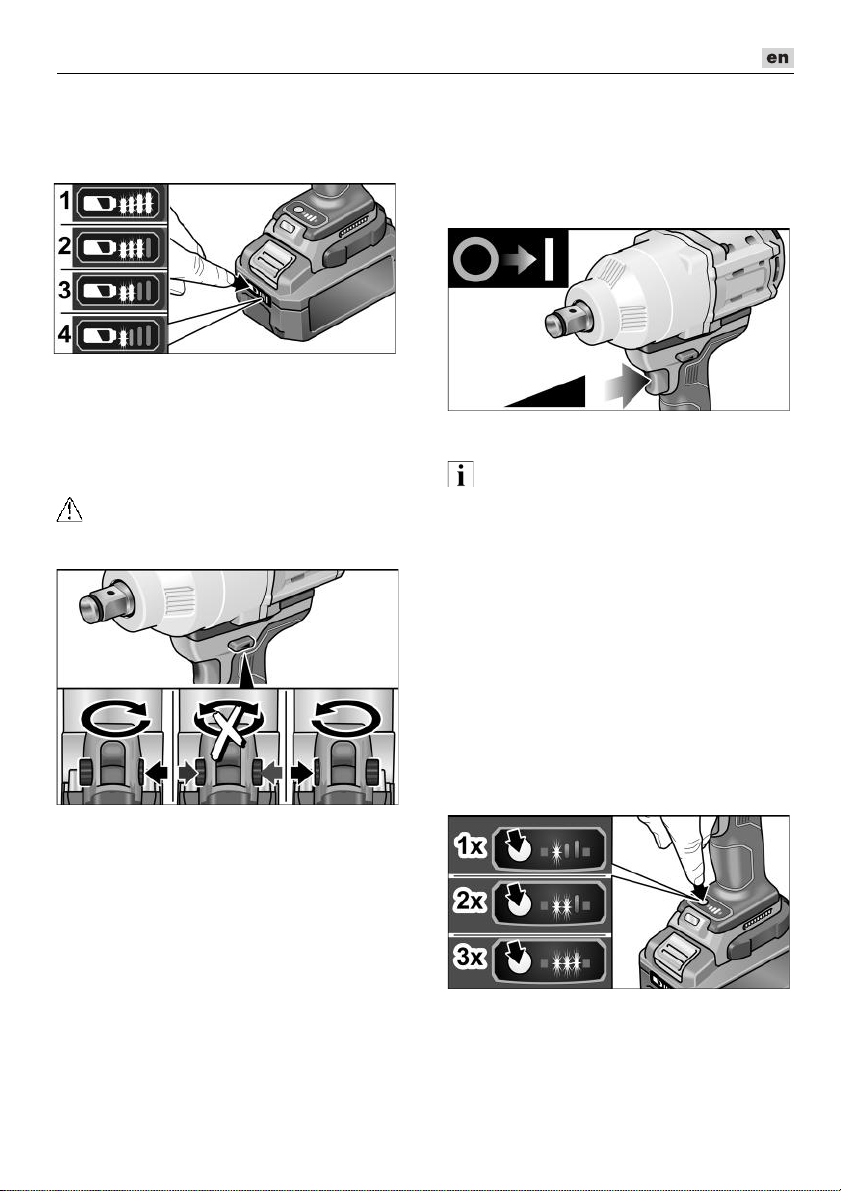

Speed and torque preselector switch

IW 1/2" 18.0-EC / IW 1/2" 950 18.0-EC / ID 1/4" 18.0-EC / IW 3/4"18.0-EC
20
Change speed/torque
1. Activate on/off switch (1)
2. Press mode switch briefly (approx. 0.5 sec.).
– An LED lights up – torque:
3. Press mode switch briefly
– Two LEDs light up – torque:
4. Press mode switch briefly
– Three LEDs light up – torque:
5. Press mode switch briefly
– An LED lights up – torque switches
back to:
Torque can be increased again as described.
During reverse operation of the electric tool
– which only has one speed – the LEDs in
the base go out automatically.
Change single impact mode to impact
driver mode (ID 1/4“ and IW 1/2“ only)
Press mode switch for approx.
1.5 seconds.
– LED mode indicator lights up – single
impact mode active
– LED mode indicator not lit – impact
driver mode active.
Working with the power tool
CAUTION!
Before carrying out any work on the power
tool, move the direction preselector switch (2)
to the middle position.
NOTE
To facilitate handling of the appliance when
inserting screws, the screwdriver bit can be
inserted directly into the tool holder of the
appliance.
1. Assemble the tool head (drill chuck, angle
attachment, bit holder attachment).
2. Insert the battery.
3. Insert the tool (drill bits, srewdriver bits,
bit holders).
4. Set torque preselection to the required
setting.
5. Set the required direction of rotation.
6. Hold the power tool with one hand on the
handle and assume the working position.
If the power tool is running, never actuate
the direction preselector switch or torque
setting turning dial.
7. Switch on the power tool.
At the end of work:
8. Release the trigger switch.
9. Move the direction preselector
switch (2) to the middle position.
IW 1/2“ 18.0-EC: 150 Nm / 1500 rpm
IW 1/2“ 950
18.0-EC: 280 Nm / 500 rpm
ID 1/4“ 18.0-EC: 60 Nm / 1500 rpm
IW 3/4“ 18.0-EC: 300 Nm / 900 rpm
IW 1/2“ 18.0-EC: 180 Nm / 2000 rpm
IW 1/2“ 950
18.0-EC: 700 Nm / 1000 rpm
ID 1/4“ 18.0-EC: 105 Nm / 2000 rpm
IW 3/4“ 18.0-EC: 590 Nm / 1000 rpm
IW 1/2“ 18.0-EC: 250 Nm / 2500 rpm
IW 1/2“ 950
18.0-EC: 950 Nm / 2100 rpm
ID 1/4“ 18.0-EC: 225 Nm / 2500 rpm
IW 3/4“ 18.0-EC: 1060 Nm / 1700 rpm
IW 1/2“ 18.0-EC: 150 Nm
IW 1/2“ 950 18.0-EC: 280 Nm
ID 1/4“ 18.0-EC: 60 Nm
IW 3/4“ 18.0-EC: 300 Nm
