Fox F36-259DB User manual

TRONCATRICE RADIALE A
DOPPIA INCLINAZIONE
Lama di diametro Ø305 mm
e laser
(Modello Fox F36-259DB)
DOUBLE BEVEL SLIDING
MITRE SAW with Laser
saw blade’s diameter 305 mm
(Fox model F36-259DB)
MANUALE DI ISTRUZIONI / USER MANUAL

2
SOMMARIO / TABLE OF CONTENTS
ITALIANO (IT) Manuale originale, Original manual 3÷31
ENGLISH (EN) Manuale tradotto dall’originale /Manual translated from the original 32÷58
DICHIARAZIONE DI CONFORMITA / DECLARATION OF CONFORMITY 59
ESPLOSO / EXPLODED VIEW 60
SCHEMA ELETTRICO / WIRING DIAGRAM 62

3
Troncatrice radiale a doppia inclinazione (modello F36-259 DB)
•Sicurezza Pag. 4
•Regole generali di sicurezza Pag. 5
•Regole supplementari di sicurezza per le troncatrici radiali Pag. 7
•Regole di sicurezza per il puntatore laser Pag. 8
•Protezione dell’ambiente Pag. 9

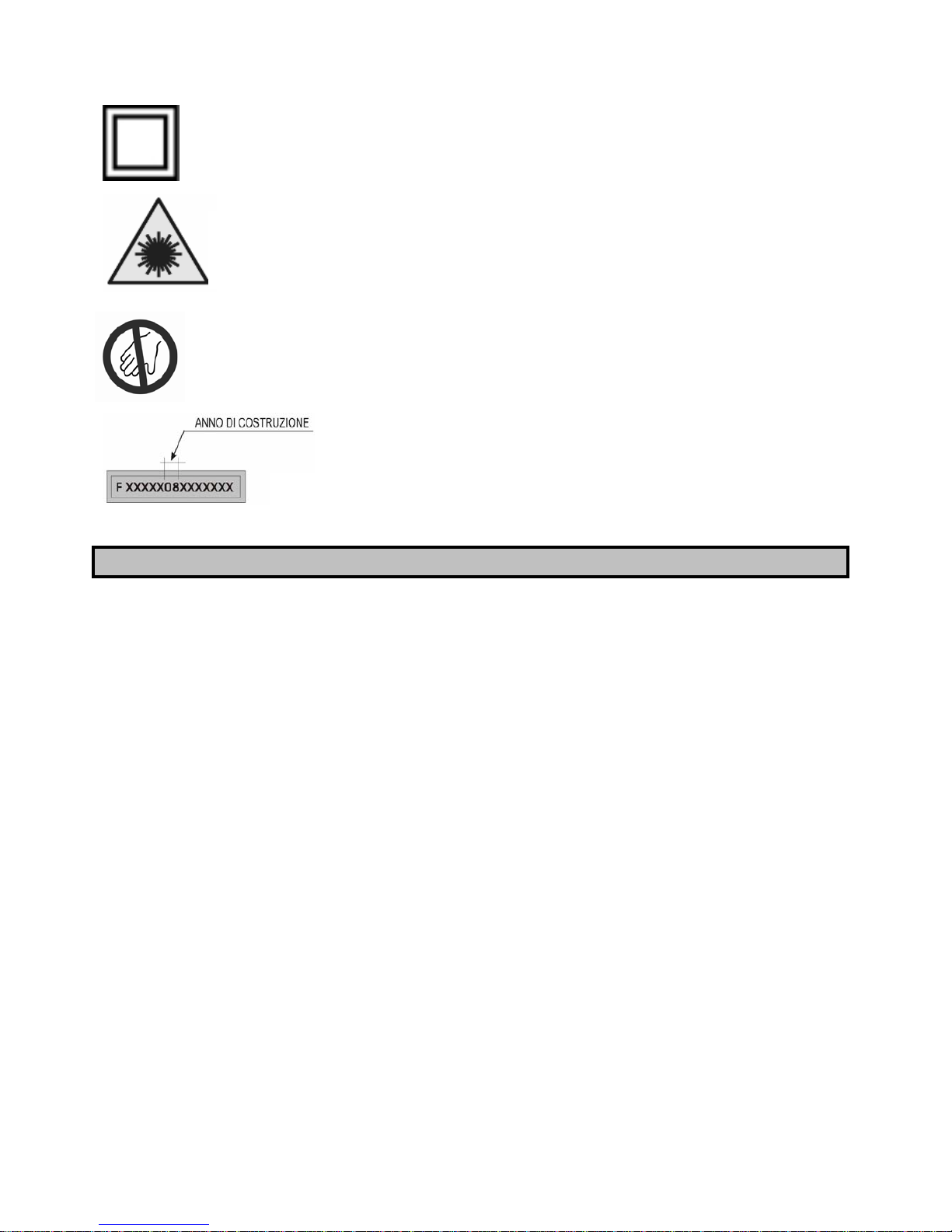

•Simboli Pag. 9
•Collegamento dell’utensile alla corrente Pag. 10
•Uso conforme alle norme Pag. 11
•Caratteristiche tecniche Pag. 11
•Informazioni sul rumore Pag. 12
•Disimballo e pulizia Pag. 12

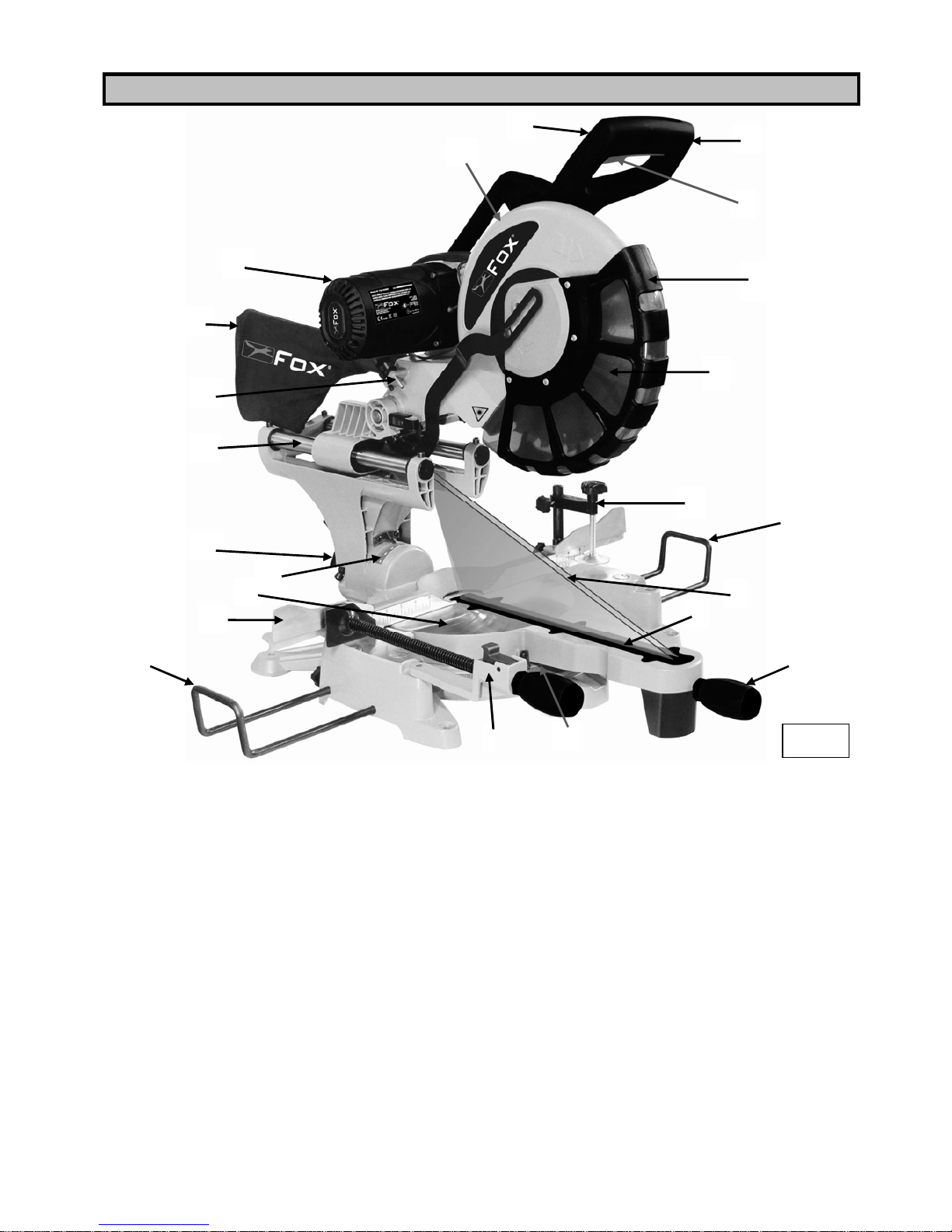

•Identificazione della macchina Pag. 14
•Montaggio Pag. 15
- Montaggio dell’impugnatura di rotazione della tavola Pag. 15
- Arresto obliquo e rotazione del piano Pag. 15

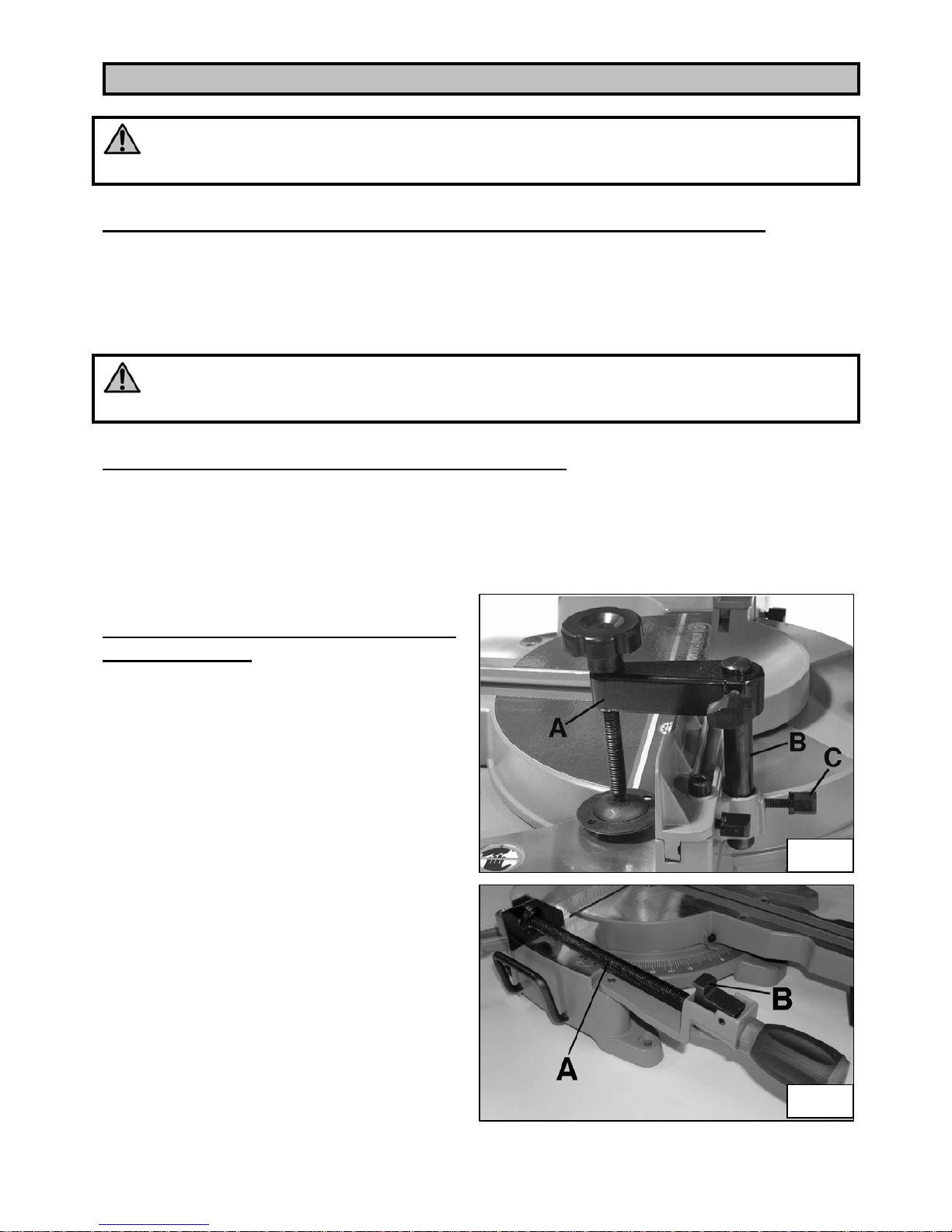

- Montaggio dei morsetti della troncatrice Pag. 15
- Funzionamento dei morsetti Pag. 16

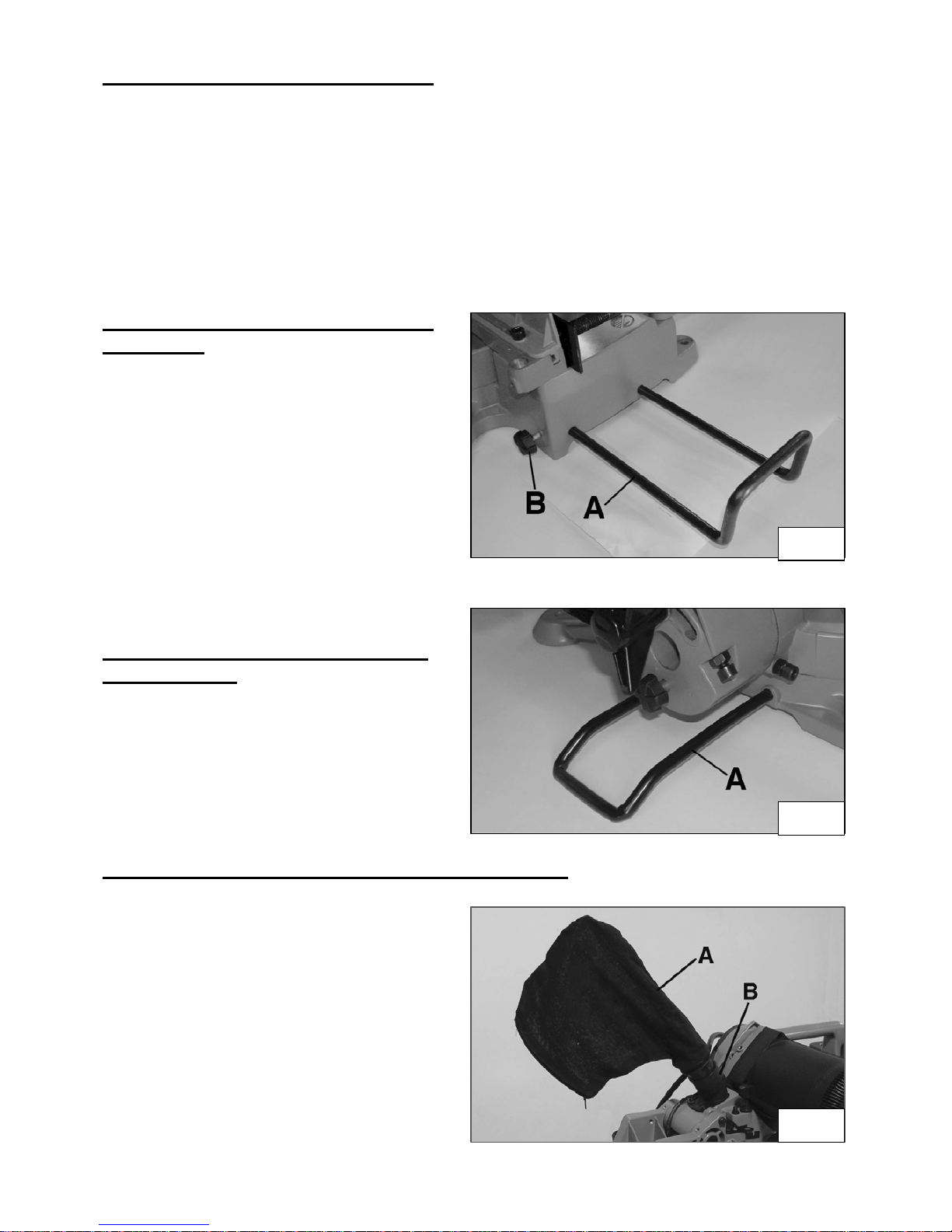

- Montaggio delle estensioni laterali Pag. 16
- Montaggio dell’estensione posteriore Pag. 16
- Montaggio del sacco raccogli polveri Pag. 16
- Estensioni della guida Pag. 17
•Regolazioni Pag. 17
- Fissaggio della troncatrice ad un piano Pag. 17
- Controllo e regolazione degli angoli in rapporto alle lame Pag. 18
- Regolazione dell’inclinazione della testa della troncatrice dell’arresto Pag. 19
- Regolazione della profondità di taglio Pag. 20
- Meccanismo di funzionamento radiale Pag. 21
- Sostegno pezzi lavorati Pag. 21
•Funzionamento Pag. 21
- Zone pericolose del piano Pag. 21
- Funzionamento / spegnimento della troncatrice Pag. 21
- Utilizzo e regolazione del sistema di guida a doppio laser Pag. 22
- Funzionamento del braccio di taglio Pag. 22
- Posizione delle mani e dei piedi Pag. 23
- Taglio di un pezzo di legno Pag. 23
- Tecnica di utilizzo corretto per tagli utilizzando lo spostamento radiale Pag. 24
- Utilizzo della troncatrice per tagliare in lunghezza Pag. 24
- Taglio di materiali curvi Pag. 25
- Taglio obliquio Pag. 25
- Taglio inclinato Pag. 25
- Taglio composto Pag. 26
- Taglio battiscopa Pag. 26
- Taglio cornici e modanature Pag. 26
•Manutenzione Pag. 27
- Segatura di legno Pag. 27
- Protezione della lama inferiore Pag. 27
- Manutenzione del laser Pag. 28
- Lubrificazione Pag. 28
- Ispezione e sostituzione delle spazzole Pag. 28
- Sostituzione della lama Pag. 29
- Sostituzione e aggiustamento delle regolazione della cinghia Pag. 30

4
SICUREZZA
ATTENZIONE:
Quando si utilizzano utensili elettrici si dovrebbero sempre rispettare, oltre a quelle riportate in
questo manuale, tutte le precauzioni base di sicurezza per ridurre il rischio di incendio, scossa
elettrica e danni personali.
Leggere attentamente tutte queste istruzioni prima di utilizzare questo prodotto e
conservarle scrupolosamente.
Le lavorazioni effettuate con un elettroutensile possono diventare pericolose per l’operatore se
non vengono rispettate norme operative sicure ed adeguate. Come per qualsiasi macchina
elettrica che ha un organo di lavoro in movimento, l’utilizzo dell’utensile comporta alcuni rischi.
Se la macchina viene utilizzata come indicato su questo manuale, prestando la massima
attenzione al lavoro che si sta facendo, rispettando le regole ed utilizzando gli adeguati
dispositivi di protezione individuali, la probabilità di incidenti sarà quasi nulla. I possibili rischi
residui sono relativi a:
1 – ferimenti per contatto con parti rotanti in movimento
2 – ferimenti per contatto con parti spigolose o nei cambi lama
3 – ferimenti per eiezioni di parti di utensile o di materiale in lavorazione
4 – danni all’udito provocati dal rumore
5 - danni causati dalle polveri
6 – ferimenti per utensili monatti male
Le attrezzature di sicurezza previste sulle macchine, come le protezioni, i carter, gli
spingipezzo, i dispositivi di ritenuta, i dispositivi di protezione individuale come gli occhiali, le
maschere antipolvere, le protezioni auricolari, le scarpe e i guanti possono ridurre le probabilità
di incidente. Anche la migliore protezione, però, non può proteggere contro la mancanza di
buon senso e di attenzione. Abbiate sempre buon senso e prendete le precauzioni necessarie.
Fate solo i lavori che ritenete siano sicuri. NON DIMENTICATE: la sicurezza è responsabilità di
ognuno.
Questo utensile è stato concepito per un utilizzo ben preciso. FEMI raccomanda di non
modificarlo o di non utilizzarlo per scopi diversi rispetto a quelli per cui è stato costruito. Se
avete dei dubbi relativamente ad applicazioni specifiche, NON utilizzate l’utensile prima di aver
contattato FEMI e aver ricevuto informazioni in merito.
LEGGETE E CONSERVATE QUESTO MANUALE

5
REGOLE GENERALI DI SICUREZZA
1. Mantenete l’area di lavoro pulita. Nelle zone o nei banchi di lavoro ingombri è più alta la
probabilità di incidenti.
2. Evitate un ambiente pericoloso. Non esponete gli utensili alla pioggia e non utilizzateli in
ambienti umidi o bagnati, per evitare i fenomeni di elettrolocuzione. Mantenete la zona di
lavoro ben illuminata. Non utilizzate l’utensile in presenza di gas o di liquidi infiammabili.
3. Collegate il dispositivo di aspirazione della polvere. Se sono previsti dei metodi per il
recupero della polvere, assicuratevi che questi dispositivi siano collegati e utilizzati
correttamente.
4. Tenete gli estranei e i bambini lontani. Tutti gli estranei e i bambini devono mantenere una
distanza di sicurezza dall’area di lavoro.
5. Proteggetevi dalle scariche elettriche. Evitate di entrare in contatto con delle superfici di
messa a terra.
6. Non maltrattate il cavo elettrico. Non tirate mai il filo elettrico per scollegarlo dalla presa.
Mantenete il cavo elettrico lontano dal calore, dall’olio e dagli spigoli vivi.
7. Utilizzate delle prolunghe elettriche previste per l’esterno. Quando l’utensile viene
utilizzato all’esterno, utilizzate solamente delle prolunghe elettriche previste per l’esterno e
che riportino delle indicazioni in merito.
8. Siate vigili. Osservate attentamente quello che fate, abbiate buon senso. Non utilizzate
l’utensile quando siete affaticati.
9. Non utilizzate l’utensile se siete sotto l’effetto di medicinali, alcol, droghe.
10. Evitate l’avvio accidentale. Assicuratevi che l’interruttore sia nella posizione di arresto
prima di collegare l’utensile.
11. Indossate una tenuta appropriata. Non indossate vestiti ampi o gioielli che possono
impigliarsi nei pezzi mobili. Per il lavoro all’esterno sono particolarmente raccomandate le
scarpe antiscivolo. Portate un mezzo di protezione per i capelli lunghi.
12. Usate sempre i dispositivi di protezione personale: portate gli occhiali di sicurezza e
mascherine nei casi in cui si producano polveri o trucioli. Indossate cuffie antirumore o
tappi protettivi in ambienti rumorosi. Usate guanti quando si maneggiano particolari con
spigoli vivi e taglienti.
13. Non sbilanciatevi sopra all’utensile. Mantenete sempre il vostro equilibrio.
14. Chiedete consigli a persone esperte e competenti se non avete familiarità con il
funzionamento dell’utensile.
15. Allontanate gli utensili inutilizzati. Quando gli utensili non vengono utilizzati, devono
essere sistemati in un luogo secco, chiuso a chiave, fuori dalla portata dei bambini.
16. Non forzate l’utensile. La lavorazione sarà migliore e maggiormente sicura se l’utensile
viene utilizzato al ritmo per il quale è stato concepito.

6
17. Utilizzate l’utensile appropriato. Non forzate un piccolo utensile a fare il lavoro di un
utensile a utilizzo intensivo. Per esempio, non utilizzate una sega circolare per tagliare dei
rami o dei ceppi.
18. Fissate il pezzo. Utilizzate per quanto possibile dei morsetti a vite o una morsa per
bloccare il pezzo. E’ più sicuro che servirsi delle sole mani.
19. Mantenete gli utensili in perfetto stato. Tenete gli utensili affilati e puliti in modo da
ottenere un rendimento migliore e più sicuro. Seguite le istruzioni per lubrificare e
sostituire gli accessori. Controllate regolarmente il cavo elettrico e sostituitelo se è
danneggiato. Tenete le maniglie e le impugnature secche, pulite e prive di olio e di grasso.
20. Scollegate l’utensile dalla rete quando non è utilizzato, prima della manutenzione e della
sostituzione degli accessori o utensili quali lame, punte, frese, ecc.
21. Allontanate le chiavi di serraggio e di regolazione. Prendete l’abitudine di verificare che le
chiavi di serraggio e di regolazione siano state allontanate dall’utensile prima di avviarlo.
22. Controllate i particolari dell’utensile per verificare che non ci siano parti danneggiate.
Prima di continuare ad utilizzare l’utensile, controllate tutti i dispositivi di sicurezza o
qualsiasi altro pezzo che possa essere danneggiato in modo da assicurarvi che funzioni
bene e che riesca ad effettuare il compito previsto. Verificate che i pezzi mobili siano ben
allineati, non si blocchino e non siano rotti. Controllate anche il montaggio o qualsiasi altra
condizione che può influenzare il funzionamento. Qualsiasi pezzo o qualsiasi protezione
danneggiata deve essere riparata o sostituita da un centro di servizio post-vendita
autorizzato. Non utilizzate l’utensile se l’interruttore non funziona correttamente.
23. Utilizzate l’elettroutensile, gli utensili e gli accessori nel modo e per gli scopi riportati in
questo manuale; utilizzi e componenti diversi possono generare possibili rischi per
l’operatore.
24. Fate riparare l’utensile da una persona competente. Questo utensile elettrico è conforme
alle prescrizioni di sicurezza corrispondenti. Le riparazioni devono essere realizzate solo
da persone qualificate che utilizzino ricambi originali, altrimenti potrebbero insorgere dei
pericoli per l’utilizzatore.

7
REGOLE SUPPLEMENTARI DI SICUREZZA PER LE SEGATRICI RADIALI
1. SCOLLEGATE sempre la sega dalla presa elettrica prima di una riparazione,
manutenzione, cambio lama, pulizia o intervento qualsiasi.
2. NON AVVIATE la sega finchè non è completamente assemblata e installata secondo le
direttive del presente manuale, con le protezioni montate e funzionanti e i vari pomoli di
bloccaggio ben serrati.
3. POSIZIONATE la sega su una superficie piana e orizzontale per evitare oscillazioni e
spostamenti pericolosi.
4. TENETE sempre il pezzo ben appoggiato alla guida di taglio. Non effettuate il lavoro a
mano libera.
5. TENETE le mani distanti dalla traiettoria e dalla zona della lama. Evitate di avvicinarvi
troppo alla lama quando si tagliano pezzi piccoli; usate dei morsetti di bloccaggio.
6. NON PASSATE mai le mani dietro o sopra la lama ed evitate di assumere posizioni
scomode con le mani e il corpo.
7. EVITATE di togliere pezzi di legno incastrati con la lama in movimento. Spegnete la
macchina e aspettate che la lama si fermi, poi intervenite.
8. APPOGGIATE su dei cavalletti le estremità grandi pezzi che fuoriescono lateralmente
dal piano della sega.
9. ASSICURATEVI che le estensioni del piano di lavoro siano ben bloccate prima di avviare
l’utensile
10. UTILIZZATE sempre la sega in un ambiente ben areato e collegata ad un sistema di
estrazione della segatura. Eliminate frequentemente la segatura che resta sulla sega.
11. CONTROLLATE che la lama sia ben affilata, che ruoti liberamente e senza vibrazione.
12. NON UTILIZZATE delle lame danneggiate o deformate o lame in acciaio rapido ad alta
lega ( tipo HSS ).
13. UTILIZZATE solamente delle lame raccomandate dal fabbricante, conformi alla norma
EN 847-1.
14. UTILIZZATE lame adatte al materiale da tagliare e che abbiano marcata una velocità
maggiore di quella della macchina. Quando si sostituisce la lama, verificare che il
diametro esterno e il diametro del foro siano giusti. Trasportate sempre la lama all’interno
della sua custodia.
15. UTILIZZATE solamente delle lame previste per il taglio trasversale. Quelle con
placchette in metallo duro devono avere un angolo di taglio nullo o negativo. Non
utilizzate delle lame con denti profondi in quanto possono flettersi ed entrare in contatto
con la protezione della lama.
16. ASSICURATEVI, prima di montarle, che la lama e le flangie siano pulite e che la vite di
fissaggio sia bloccata adeguatamente.

8
17. UTILIZZATE questo sega solamente per tagliare il legno e materiali simili. Non tagliate
mai dei materiali ferrosi.
18. ASSICURATEVI che la lama non tocchi il pezzo da tagliare prima di iniziare il taglio.
19. LASCIATE che il motore raggiunga il suo regime massimo di velocità prima di
cominciare il taglio.
20. ASSICURATEVI che la lama sia completamente ferma prima di spostare o di bloccare il
pezzo da lavorare, di cambiare l’angolo del pezzo o di cambiare l’angolo della lama.
21. CONTROLLATE che il meccanismo di guida della segatrice sia bloccato quando
intendete fare tagli usandola come semplice troncatrice e non come radiale.
22. USATE la sega come radiale spingendo la lama verso l’appoggio del pezzo e quindi,
dopo aver bloccato il pezzo contro l’appoggio, tirate la testa verso di voi, abbassate la
lama sul pezzo da tagliare e spingete il gruppo in avanti per terminare il taglio.
23. CONTROLLATE regolarmente se il cavo di alimentazione è danneggiato, nel qual caso
fatelo riparare da un centro servizio post-vendita autorizzato. Controllate regolarmente le
prolunghe e sostituitele se sono danneggiate.
24. USATE protettori acustici e mascherina antipolvere.
25. NON UTILIZZATE mai dei solventi per pulire i pezzi in plastica. I solventi possono
sciogliere o danneggiare il materiale. Utilizzate solamente uno straccio umido per pulire i
pezzi in plastica.
26. FERMATE immediatamente la sega e scollegatela dalla corrente se vi accorgete che
qualche particolare è danneggiato o difettoso. Fate sostituire il pezzo difettoso da un
centro assistenza. Utilizzate solo ricambi e accessori raccomandati da FEMI.
REGOLE DI SICUREZZA PER IL PUNTATORE LASER
•Non guardate mai in direzione del puntatore laser.
•Non orientate il laser verso persone o animali.
•Non utilizzate il puntatore laser su materiali molto riflettenti. La luce riflessa è tanto
pericolosa quanto quella diretta.
•Fate riparare il puntatore laser solamente da tecnici qualificati.
•Non toccate la lente del laser con degli oggetti duri.
•Pulite la lente del laser tramite una spazzola morbida.
•L’eventuale sostituzione del puntatore va fatta con uno dello stesso tipo.

9
PROTEZIONE DELL’AMBIENTE
INFORMAZIONE AGLI UTENTI
Ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 “Attuazione delle Direttive
2002/95/CE, 2002/96/CE, e 2003/108/CE, relative alla riduzione dell’uso di sostanze
pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti”,
si precisa quanto segue:
•Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla confezione indica
che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli
altri rifiuti.
•L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri
di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al
rivenditore al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente,
in ragione di uno ad uno.
•L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa
al riciclaggio, al trattamento ed allo smaltimento ambientalmente compatibile,
contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il
reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
ATTENZIONE!
Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle
sanzioni amministrative previste dalla normativa vigente.
SIMBOLI
Indossate sempre degli occhiali di protezione per evitare trucioli durante l’utilizzo
della macchina.
Leggete e capite il manuale di istruzioni prima di utilizzare la macchina.
Portare sempre una maschera di protezione Eliminato se l’operazione ecc..
Indossate sempre cuffie che vi proteggano dal rumore durante l’utilizzo della
macchina.
Imballaggio pesante. Il trasporto della macchina richiede due persone.

10
Doppio isolamento. Questo simbolo significa che nessun elemento che può
condurre la corrente è accessibile senza l’utilizzo di un utensile. Questi apparecchi
sono privi di conduttore di terra.
E vietato mettere le mani in questa parte durante il funzionamento della macchina.
Rischio di taglio/trascinamento
COLLEGAMENTO DELL’UTENSILE ALLA CORRENTE
ALLACCIAMENTO ELETTRICO
Per l’alimentazione della vostra macchina è necessaria una tensione alternata a 230 V 50 Hz.
Assicuratevi che la vostra alimentazione abbia queste caratteristiche, che sia protetta da un
interruttore differenziale e magnetotermico. Se la vostra macchina non funziona quando è
collegata ad una presa, verificate attentamente le caratteristiche dell’alimentazione.
PROLUNGHE ELETTRICHE
Utilizzate solamente delle prolunghe elettriche a tre conduttori con una spina a due spinotti e
contatto di terra e delle prese a due cavità e una terra corrispondente alla spina dell’utensile
Quando utilizzate un utensile elettrico ad una distanza considerevole dall’alimentazione,
assicuratevi di utilizzare una prolunga di dimensioni sufficienti per trasportare la corrente di cui
l’utensile ha bisogno. Una prolunga sotto dimensionata provocherebbe una caduta di tensione
elevata nella linea, con perdita di potenza e conseguente surriscaldamento del motore.
Possono essere utilizzate solamente delle prolunghe conformi alle norme CE .
Lunghezza della prolunga elettrica: fino a 15 m
Dimensioni del cavo: 3 x 2,5 mm²
Prima di utilizzare qualsiasi prolunga, verificate che non abbia dei fili scoperti e che l’isolante
non sia tagliato o usurato. Riparate o sostituite immediatamente la prolunga danneggiata o
usurata.
Indica il servizio sull’utensile di un puntatore laser (vedi paragrafo REGOLE
DI SICUREZZA PER IL PUNTATORE LASER).
Matricola/anno costruzione

11
ATTENZIONE:
Le prolunghe devono essere sistemate fuori dalla zona di lavoro per evitare che possano
entrare in contatto con i pezzi in lavoro, l’utensile o altri particolari della macchina e creare
possibili rischi.
ATTENZIONE:
TENETE GLI UTENSILI E LE ATTREZZATURE FUORI DALLA PORTATA DEI BAMBINI
USO CONFORME ALLE NORME
Questo utensile è stato progettato e realizzato per tagli trasversali e radiali su legno e materiali
simili.
Con la lama in posizione verticale la massima capacità di taglio è di 105 mm in altezza e 340
in larghezza.
La testa della lama può ruotare da 0 a 45° sia a destra che a sinistra per tagli angolati e il
gruppo lama si può anche inclinare fino a 45° sulla sinistra per tagli inclinati.
Le relative capacità sono riportate nella tabella delle caratteristiche tecniche.
La macchina è dotata di sufficiente stabilità, ma ha comunque la possibilità, in caso di
necessità, di essere fissata ad un piano.
CARATTERISTICHE TECNICHE
Potenza motore : 2000 W
Tensione di alimentazione e frequenza : 230 V ~ 50Hz
Velocità : 5500 min¯¹
Dimensioni MAX della lama : 305 x 3,2 x 30 mm
Taglio trasversale a 90° : 105 x 340 mm
Taglio obliquo a 45° a destra e a sinistra: 105 x 240 mm
Taglio inclinato a 45° a sinistra : 65 x 340 mm
Taglio inclinato a 45° a destra: 40 x 340 mm
Taglio composto (trasversale e inclinato a 45° a destra) : 40x 240 mm
Taglio composto (trasversale e inclinato a 45° a sinistra) : 65 x 240 mm
Arresti di taglio destra e sinistra : 0° - 15° - 22,5°- 30° - 45°
Arresti di inclinazione : 0 e 45°
Laser: Classe 2 (in conformità con la norma
EN60825-1: 1994+A1+A2)
Peso netto : 23 kg
Peso lordo : 25 kg
Dimensioni prodotto: 835 × 570 × 790 mm
Dimensioni imballo : 915 × 570 × 535 mm

12
INFORMAZIONI SUL RUMORE
Il rumore emesso, misurato conformemente alle norme EN61029, EN3744 e EN11201 è
risultato essere:
- Livello di pressione acustica LpA = 101 dB(A)
- Livello di potenza sonora LWA = 114 dB(A)
- Incertezza della misura K = 3 dB
Si consiglia di indossare adeguati protettori acustici.
Le sorgenti del rumore della sega sono: il motore elettrico e la sua ventilazione, il riduttore di
velocità, la lama e ovviamente il materiale da tagliare.
Per il motore e la sua ventilazione si consiglia di tenerlo controllato e puliti i passaggi
dell’aspirazione, per le lame di utilizzare tipi silenziati, di tenerle sempre in perfetta efficienza e
per il materiale da tagliare di usare le lame giuste e di tenere sempre ben bloccati i particolari
da tagliare.
I valori indicati per il rumore sono livelli di emissione e non necessariamente livelli di lavoro
sicuro. Mentre vi è una correlazione tra livelli di emissione e livelli di esposizione, questa non
può essere usata affidabilmente per determinare se siano richieste o no ulteriori precauzioni. I
fattori che influenzano il reale livello di esposizione del lavoratore includono la durata
dell’esposizione, le caratteristiche dell’ambiente, altre sorgenti di rumore, per esempio il
numero di macchine e altre lavorazioni adiacenti. Inoltre i livelli di esposizione possono variare
da un Paese a Paese. Queste informazioni mettono comunque in grado l’utilizzatore della
macchina di fare la miglior valutazione dei pericoli e dei rischi.
DISIMBALLO E PULIZIA
La troncatrice è spedita completa all’interno di un imballo di cartone. Togliere la troncatrice e
tutti i vari componenti dall’imballo. Togliere il rivestimento di protezione da tutti i particolari che
non sono verniciati. Questo rivestimento può essere rimosso con l’aiuto di uno straccio
morbido e umido di WD40. Non utilizzare acetone, benzina o diluenti per pittura.
IMPORTANTE : non sollevate la troncatrice per l’impugnatura di comando perchè
potrebbe sregolare i suoi allineamenti. Sollevate la macchina sempre per la base o per
l’impugnatura di trasporto se presente.
Nel caso fossero presenti parti difettose o rovinate non utilizzarla per non
compromettere l’efficienza e la sicurezza dell’utensile. Rivolgersi ad un centro
assistenza autorizzato per la sostituzione dei particolari difettosi
Non buttate via l’imballo della macchine finché la stessa non sia completamente montata.
ATTENZIONE :
Durante la pulizia della macchina dopo il disimballo, non utilizzate benzina o altri
solventi a base di petrolio perché questi prodotti sono estremamente infiammabili.
Esiste un rischio di esplosione o incendio se vengono utilizzati questi prodotti.
Generalmente, tutti i solventi utilizzati per la pulizia delle macchine sono tossici se
vengono inalati o ingeriti. Operate sempre in un luogo ben areati lontano da fonti
potenziali di solventi. Portate una maschera.

13

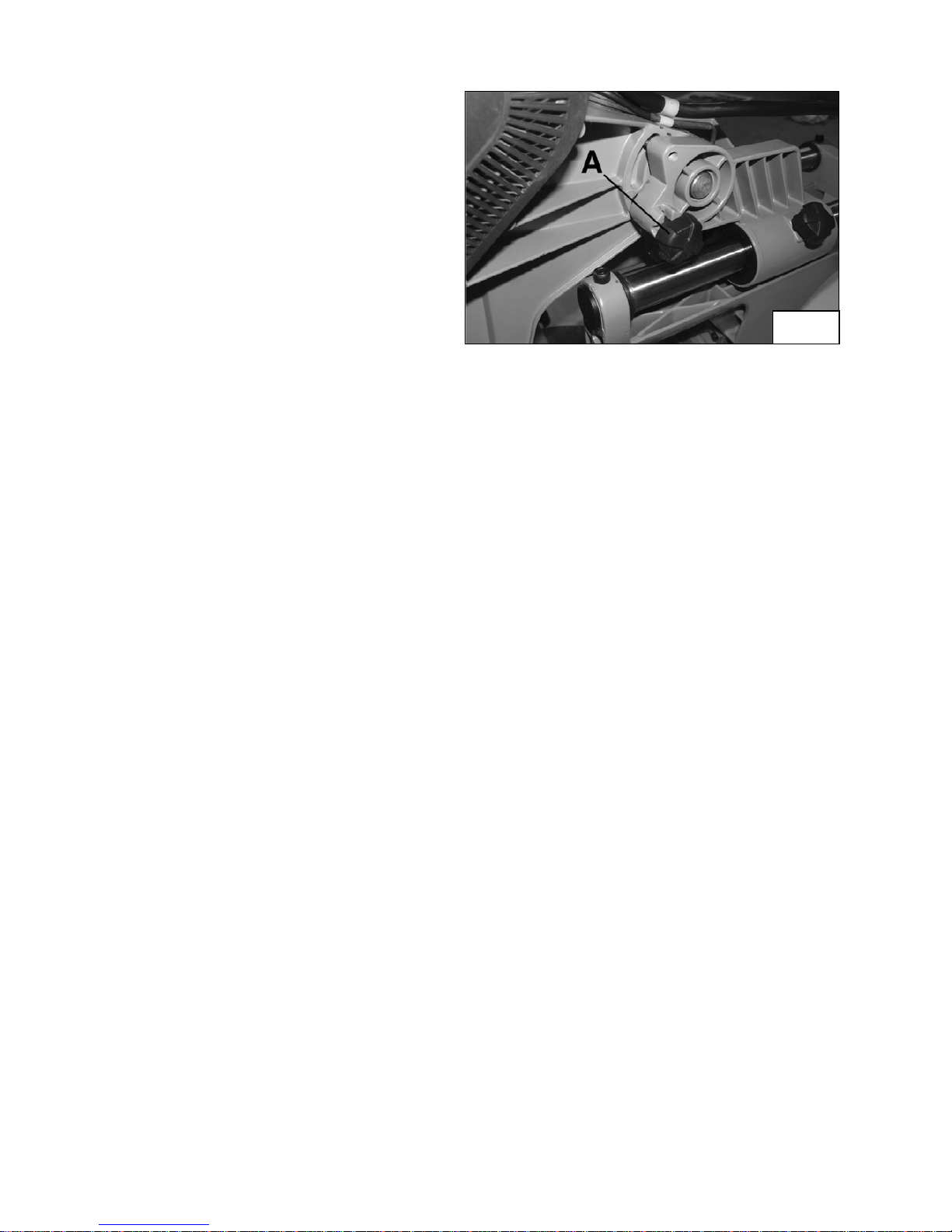

La troncatrice è spedita con il braccio di
taglio bloccato in posizione di trasporto.
Per sbloccare il braccio di taglio, spingetelo
verso il basso, tirate e ruotate la leva di
sblocco (A) Fig.1.
Fig.1

14
IDENTIFICAZIONE DELLA MACCHINA
A. Impugnatura di messa in funzione/arresto
B.Interruttore di messa in funzione/arresto
del laser
C.Pulsante di marcia
D.Protezione lama inferiore
E. Lama della troncatrice
F. Morsetto verticale
G.Estensioni del piano di lavoro
H.Laser a doppio fascio
I. Coperchio piano rotante
J. Manopola di rotazione del piano per i tagli
inclinati
K.Graduazione del piano rotante
L. Morsetto orizzontale
M.Estensioni base appoggio verticale
N.Piano rotante della troncatrice
O.Scala di inclinazione della testa della
troncatrice
P. Leva di bloccaggio dell’inclinazione della
testa della troncatrice
Q.Meccanismo di scorrimento della testa
della troncatrice
R.Arresto di profondità del taglio
S. Sacco di raccolta per le polveri
T. Motore
U.Protezione lama superiore
G
A
H
J
K
M
C
D
E
F
P
R
S
T
B
I
O
L
N
G
Q
U
Fig.2

15
MONTAGGIO
ATTENZIONE!
Assicuratevi che la troncatrice sia spenta e scollegata da qualsiasi fonte di
corrente prima di procedere al montaggio o di effettuare qualsiasi altra regolazione
MONTAGGIO DELL’IMPUGNATURA DI ROTAZIONE DELLA TAVOLA
Prima di poter utilizzare la vostra troncatrice a doppia inclinazione, dovete montare
l’impugnatura di rotazione del piano (J) Fig.2.
Per questo avvitate l’impugnatura (J). Quest’ultima serve a bloccare il piano all’angolo
desiderato per il taglio obliquo.
ATTENZIONE!
Prima di effettuare un taglio, assicuratevi che questa impugnatura di rotazione sia
ben bloccata e che il piano della trancatrice sia ben bloccato.
ARRESTO OBLIQUO E ROTAZIONE DEL PIANO
Il piano ha degli arresti obliqui a 0°, 15°, 22,5°, 30° et 45° verso sinistra e verso destra. Quando
ruotate il piano, si arresterà automaticamente all’arresto successivo.
Per ruotare il piano, assicuratevi che l’impugnatura di rotazione del piano sia sbloccata poi
spostate il piano all’angolo di taglio desiderato. Successivamente ribloccate l’impugnatura di
rotazione del piano.
MONTAGGIO DEI MORSETTI DELLA
TRONCATRICE
I morsetti verticali e orizzontali possono essere
montati a sinistra o a destra della troncatrice e
sono completamente regolabili in funzione del
pezzo da lavorare. Non utilizzate la troncatrice
senza aver prima di tutto bloccato il pezzo.

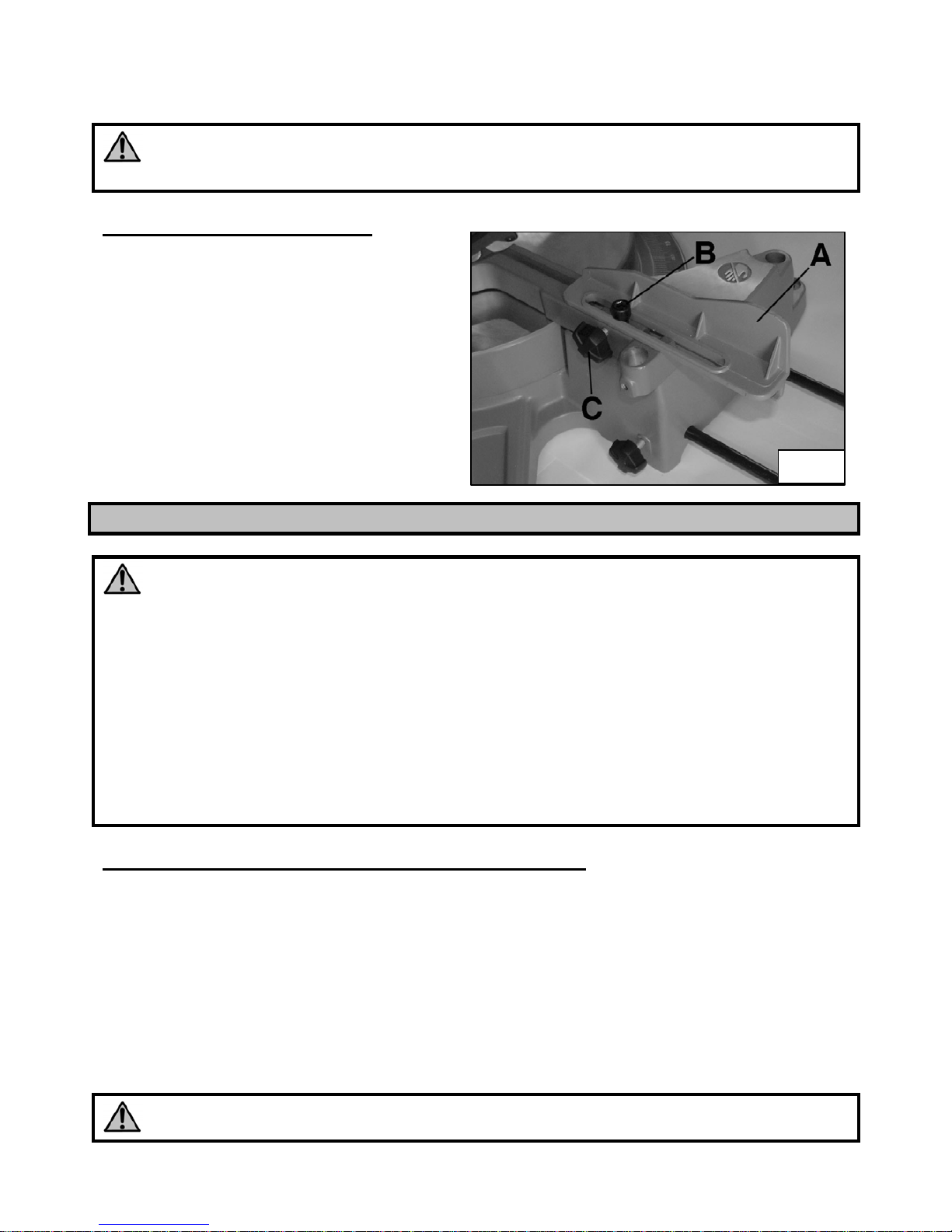

Posizionate il morsetto verticale (A) Fig.3
inserendo l’asta (B) del morsetto in uno dei fori
situati sulla guida di taglio, poi stringete il
pomello di bloccaggio (C) contro l’asta del
morsetto.
Posizionate il morsetto orizzontale inserendolo
in uno dei fori situati sulla base della
troncatrice. Per regolare la posizione del
morsetto, ruotate l’impugnatura o sollevate la
leva (B) Fig.4, poi spingete o tirate il morsetto
secondo la dimensione del pezzo da bloccare.
bloccate la posizione del morsetto inserendo
la leva (B) sulla barra filettata (A).
Fig.3
Fig.4

16
FUNZIONAMENTO DEI MORSETTI
1. L’altezza del morsetto verticale o la larghezza del morsetto orizzontale possono essere
regolate aprendo i pomelli di bloccaggio e facendo scivolare i corpi dei morsetti verso
l’alto, verso il basso, in avanti o indietro. Una volta che l’altezza o la larghezza dei morsetti
è regolata, richiudete i pomelli di bloccaggio.
2. Durante il funzionamento, posizionate il morsetto verticale o il morsetto orizzontale fino a
che la piastra di bloccaggio entri in contatto con il pezzo di legno da lavorare
3. Per chiudere infine il pezzo contro il piano avvitate i pomelli fino al bloccaggio del pezzo di
legno. Una volta terminato il taglio, aprite i pomelli di bloccaggio per poter far scivolare o
togliere il pezzo.
MONTAGGIO DELLE ESTENSIONI
LATERALI
La troncatrice è fornita con due estensioni
laterali (A) Fig.5 che permettono di sostenere
durante il taglio i pezzi di legno di grandi
dimensioni. Le estensioni possono essere
montate ai due lati della troncatrice, in
funzione delle dimensioni del pezzo da
lavorare.
Aprite il pomello di bloccaggio (B), inserite le
estensioni nei fori situati da una parte e
dall’altra della base della troncatrice e
richiudete il pomello di bloccaggio (B).
MONTAGGIO DELL’ESTENSIONE
POSTERIORE
Questa troncatrice include un’estensione
posteriore (A) Fig. 6, che aumenta la stabilità
della troncatrice in caso di rilascio
accidentale della testa, evitando che la
troncatrice basculi all’indietro.
MONTAGGIO DEL SACCO RACCOGLI POLVERI
inserite il sacco raccogli polveri (A) Fig.7 nel
punto di collegamento (B) e verificate che sia
correttamente fissato.
Se desiderate migliorare l’aspirazione si può
connettere direttamente sul gomito di
estrazione un aspiratore con tubo di
aspirazione delle polveri .
Nota : Vuotate il sacco regolarmente al fine
di evitare ingorghi. Il sacco recupero polveri
ha una chiusura lampo per permettere di
svuotarla più facilmente. Il sacco può essere
Fig.5
Fig.6
Fig.7

17
pulito in acqua calda saponata e asciugato prima dell’utilizzo. Assicuratevi che la chiusura
lampo sia ben chiusa prima di utilizzare la troncatrice.
ATTENZIONE: le particelle di polvere possono causare problemi respiratori.
Per la vostra protezione è raccomandato l’utilizzo di una maschera antipolvere
conforme alle norme in vigore.
ESTENSIONI DELLA GUIDA
La guida di taglio può essere allungata sui lati
per il lavoro di pezzi larghi. Per questo :
1. Allentate la vite esagonale (B) Fig.8
con l’aiuto di una chiave esagonale.
2. Svitate il pomello di bloccaggio (C).
3. Fate scivolare l’estensione (A) nella
posizione desiderata e stringete la vite
(B), poi il pomello (C).
REGOLAZIONI
ATTENZIONE!
Prima di effettuare le regolazioni della troncatrice, assicuratevi che la troncatrice
sia scollegata da qualsiasi fonte di corrente.
Per garantire sicurezza, manovre precise e efficaci della troncatrice, le seguenti
procedure di regolazione devono essere tutte adempiute.
Una volta che tutte le regolazione sono state effettuate assicuratevi che tutte le chiavi e
gli utensili siano fuori dalla macchina e che tutte le viti, i bulloni e le protezioni siano
correttamente serrati e funzionanti.
Non utilizzate la troncatrice prima di aver seguito queste procedure.
Mentre effettuate queste regolazioni, controllate che tutte le protezioni funzionino
correttamente e siano in buono stato.
I particolari danneggiati o rotti devono essere sostituiti da una persona qualificata prima
dell’utilizzo della troncatrice.
FISSAGGIO DELLA TRONCATRICE AD UN PIANO
Prima dell’utilizzo, la troncatrice deve essere fissata solidamente ad un piano.
1. Quattro fori sono situati all’estremità della base della troncatrice per fissarla a un piano o a
una superficie d’appoggio.
2. Se utilizzate delle estensioni laterali montatele prima di fissare la troncatrice a una
superficie portante.
3. Se la troncatrice viene spostata frequentemente, montatela su una base di compensato
(spessore almeno 20mm) così sarà possibile fissarla a tutte le superficie d’appoggio con
l’aiuto di morsetti a vite.
ATTENZIONE : Assicuratevi che la base in compensato non sia ondulata perchè
una base non a livello potrebbe avere effetti negativi sui tagli.
Fig.8

18
Verificate le regolazioni seguenti per essere sicuri di ottenere un taglio esatto.
CONTROLLO E REGOLAZIONE DEGLI ANGOLI IN RAPPORTO ALLE LAME
Le differenti posizioni d’angolo per il taglio obliquo sono state regolate alla fabbricazione della
macchina. Tuttavia per assicurarvi un lavoro di precisione, verificate la correttezza degli angoli
prima di utilizzare la vostra troncatrice.
REGOLAZIONE DELLA GUIDA D’APPOGGIO POSTERIORE PER UN TAGLIO A 90°
Assicuratevi che la lama sia perpendicolare alla guida.
1. Bloccate la testa della troncatrice in posizione bassa, chiudete il pulsante di bloccaggio
per mettere la troncatrice in posizione di trasporto (vedere Fig.1).
2. Aprite l’impugnatura di rotazione del piano e mettetela a 0°. Richiudete l’impugnatura di
rotazione del piano.
3. Aprite l’impugnatura di regolazione dell’inclinazione della testa della troncatrice situata
nella parte posteriore della macchina poi regolate la testa a 0°. Richiudete
successivamente l’impugnatura di regolazione dell’inclinazione della testa della
troncatrice.
4. Mettete una delle estremità di una squadra (non fornita) contro la guida e l’altra contro la
lama della troncatrice. Assicuratevi che la squadra sia ben posizionata lungo la lama
senza toccare i denti della stessa. Quando la squadra è posizionata correttamente, le due
estremità di quest’ultima devono essere interamente a contatto con la lama della
troncatrice e con la guida.
5. Se la lama della troncatrice non è a contatto con la squadra, aggiustate la guida come
segue:
Allentare le viti esagonali e allentate
i due pomelli di bloccaggio che
tengono le estensioni della guida.
Fate scivolare le estensioni verso
l’esterno poi toglietele.
Allentate le 4 viti esagonali (A) Fig.9
dei due lati della guida.
Mettete la squadra contro la lama
della troncatrice. Spostate la guida
fino a quando sia completamente a
contatto con l’estremità della
squadra.
Stingete le 4 viti esagonali (A) e
reinstallate le estensioni della guida.
REGOLAZIONE DEL PIANO DELLA TRONCATRICE RISPETTO ALLA LAMA
Assicuratevi che la lama della troncatrice sia perpendicolare al piano della troncatrice.
1. Bloccate la testa della troncatrice in posizione bassa e chiudete il pomello di bloccaggio
per mettere la troncatrice in posizione di trasporto (vedere Fig.1).
2. Aprite l’impugnatura di rotazione del piano e mettetelo su 0°. Richiudete l’impugnatura di
rotazione del piano.
3. Aprite il pomello di regolazione dell’inclinazione della testa della troncatrice situata nella
parte posteriore della macchina poi regolate la testa a 0°. Richiudete successivamente il
pomello di regolazione dell’inclinazione della testa della troncatrice.
Fig.9

19
4. Mettete una delle estremità di una squadra (non fornita) sul piano e l’altra estremità contro
la parte piatta della lama della troncatrice. Assicuratevi che la squadra sia a contatto con
la lama senza toccare i denti di quest’ultima. Quando la squadra è correttamente
posizionata, le due estremità di quest’ultima devono essere interamente a contatto con la
lama della troncatrice e con il piano della troncatrice.
5. Se la lame della troncatrice non tocca completamente l’estremità della squadra:
Allentate i dadi di bloccaggio (A)
Fig.10 (situati su ciascun lato del
pomello di inclinazione della testa
della troncatrice) per liberare i due
bulloni (B).
Aprite il coperchio di regolazione del
pomello di inclinazione (C) della
testa della troncatrice e tirate il
pomello (D) verso di voi.
Mettete la squadra contro il piano
della troncatrice.
Regolate i due bulloni (B) di
regolazione dell’inclinazione fino a
che le due estremità della squadra
siano a contatto con la lama e il piano.
Stringete il coperchio di bloccaggio dell’inclinazione (C) e i dadi di bloccaggio (A).
Verificate nuovamente la perpendicolarità della lama rispetto al piano della troncatrice.
6. Assicuratevi che l’indicatore d’angolo obliquo sia allineato con lo 0°.
REGOLAZIONE DELL’INCLINAZIONE DELLA TESTA DELLA TRONCATRICE
E DELL’ARRESTO
Potete inclinare la testa della vostra macchina da 0 a 45° a destra e a sinistra .
1. Per effettuare la regolazione
dell’inclinazione, aprite l’impugnatura di
regolazione dell’inclinazione (A) Fig.11
situate nella parte posteriore della
troncatrice.
2. Per inclinare la testa della troncatrice
verso sinistra, sbloccate la leva di
regolazione (A) poi inclinate la testa
della troncatrice da 0° a 45° fino ad
ottenere l’inclinazione desiderata con
l’aiuto dell’impugnatura. Una volta
regolata, richiudete la leva.
3. Per inclinare la testa della troncatrice
verso destra,sbloccate la leva (A) poi tirate la leva (B) per sbloccare l’angolo di
inclinazione poi inclinate la testa della troncatrice da 0 a 45° fino all’ottenimento
dell’inclinazione desiderata con l’aiuto del pomello (A). una volta regolata, stringete il
pomello A.
Nota : l’indicatore dell’angolo deve essere allineato con il contrassegno 45° da ciascun lato
dell’indicatore quando la leva (A) è completamente allentato e la testa della troncatrice è
completamente inclinata verso destra o verso sinistra. Se è necessario un aggiustamento
procedete come segue:
Fig.11
Fig.10
C
D

20
1. Allentate la leva (A) e inclinate la testa della troncatrice interamente verso sinistra.
2. Allentate il dado di bloccaggio dell’arresto dell’inclinazione (C).
3. Regolate la vite esagonale (D) dell’arresto di inclinazione finché l’indicatore d’angolo sia
allineato con l’angolo di 45° dell’indicatore.
4. Stringete il dado di bloccaggio dell’arresto di inclinazione (C).
5. Riposizionare la lama a 0° poi tirate la leva (B) di sbloccaggio dell’angolo di inclinazione
per inclinare la lama dall’altra parte. L’indicatore dell’angolo deve essere allineato con
l’angolo di 45° dell’indicatore.
6. Riposizionare la lama della troncatrice a 0° e assicuratevi che il pomello (B) si blocchi
nuovamente.
ATTENZIONE ! Al fine di ridurre il rischio di movimento inaspettato della
troncatrice:
- Scollegate il filo di alimentazione della presa di corrente.
- Bloccate la testa della troncatrice in posizione bassa e bloccate lo scorrimento delle
barre radiali prima di trasportare la troncatrice.
- Portate la troncatrice vicino al vostro corpo per evitare di farvi male alla schiena.
Piegate le ginocchia quando sollevate la troncatrice.
- Trasportate la troncatrice per l’impugnatura di trasporto o la base. Non trasportate le
troncatrice per il cavo di alimentazione o per l’impugnatura di messa in funzione. Se
trasportate la troncatrice per il cavo di alimentazione rischiate di danneggiare
l’isolamento o i collegamenti elettrici e produrre uno shock elettrico o sviluppare un
incendio.
- Posizionate la troncatrice in un luogo poco frequentato dove le persone non possano
circolare o sedersi. Le schegge di legno proiettate dalla troncatrice potrebbero ferire le
persone che si trovano vicino alla macchina.
- Fissate la troncatrice a una superficie rigida e piana in modo che non possa basculare.
REGOLAZIONE DELLA PROFONDITA DI TAGLIO
La profondità di discesa della lama può
essere regolata in modo che la troncatrice
possa fare una scanalatura.
La profondità di taglio massimo della lama
deve essere regolata in modo che lama non
sia a contatto con la base della troncatrice, la
lama rischierebbe di danneggiare la base
della troncatrice. Per regolare la profondità di
taglio procedere come segue :
1. Sollevare la lama della troncatrice alla
sua posizione più alta.
2. Allentare il dado (C) Fig.12.
3. Regolate il pomello di profondità del taglio (B) secondo la profondità di taglio desiderata.
4. Stringete il dado di bloccaggio (C).
Nota : Se l’arresto della profondità di taglio (A) è regolata troppo in alto, la lama non taglierà
interamente attraverso. Fate sempre un test di taglio dopo aver modificato la profondità di taglio
della troncatrice.
Fig.12
