Fox F36-528 User manual

BANCO SEGA 315 mm
TABLE SAW 315 mm
Modello Fox F36-528
Fox model F36-528
MANUALE DI ISTRUZIONI / USER MANUAL

2
SOMMARIO / INDEX
ITALIANO (IT) Manuale originale, Original manual 3÷24
ENGLISH (EN) Manuale tradotto dall’originale /Manual translated from the original 25÷46
DICHIARAZIONE DI CONFORMITA / DECLARATION OF CONFORMITY 47
ESPLOSO / EXPLODED VIEW 48
SCHEMA ELETTRICO / WIRING DIAGRAM 50

3
Banco sega 315 mm (Modello F36-528)
SOMMARIO
•Sicurezza Pag. 4
•Regole generali di sicurezza Pag. 5
•Regole supplementari di sicurezza per le segatrici circolari Pag. 7
•Protezione dell’ambiente Pag. 9
•Simboli Pag. 9
•Collegamento alla corrente elettrica Pag. 10
•Uso conforme alle norme Pag. 11
•Caratteristiche tecniche Pag. 12
•Informazioni sul rumore Pag. 12
•Disimballo Pag. 13

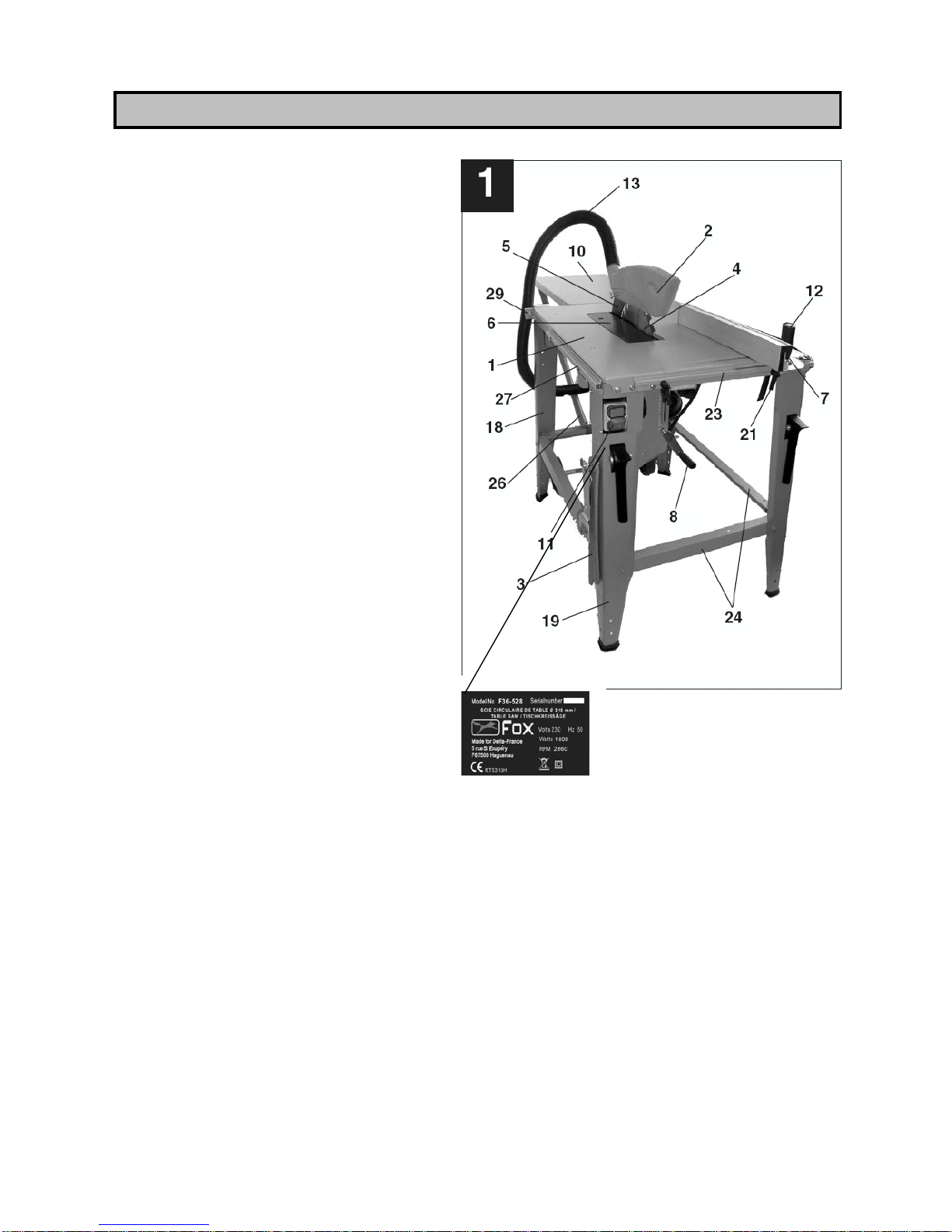

•Descrizione del banco sega Pag. 14
•Montaggio Pag. 15
A. Montaggio del basamento della segatrice Pag. 15
B. Montaggio degli accessori della segatrice Pag. 16
C. Montaggio dell’estensione del piano di lavoro Pag. 16

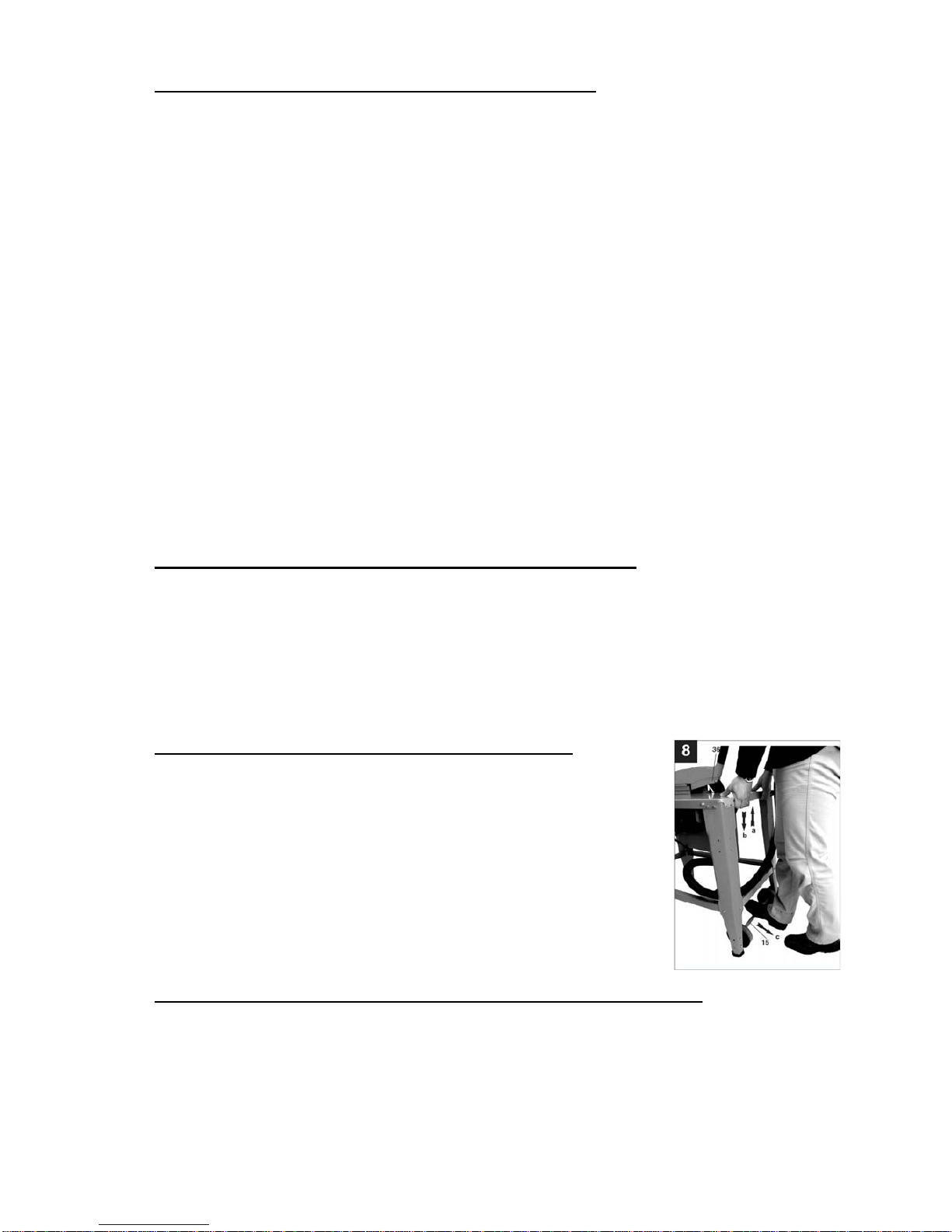

D. Utilizzo delle ruote per lo spostamento Pag. 16
E. Montaggio / smontaggio della protezione della lama Pag. 16
•Regolazioni Pag. 17
A. Regolazione del coltello divisore Pag. 17
B. Sostituzione dell’inserto del piano di lavoro Pag. 18

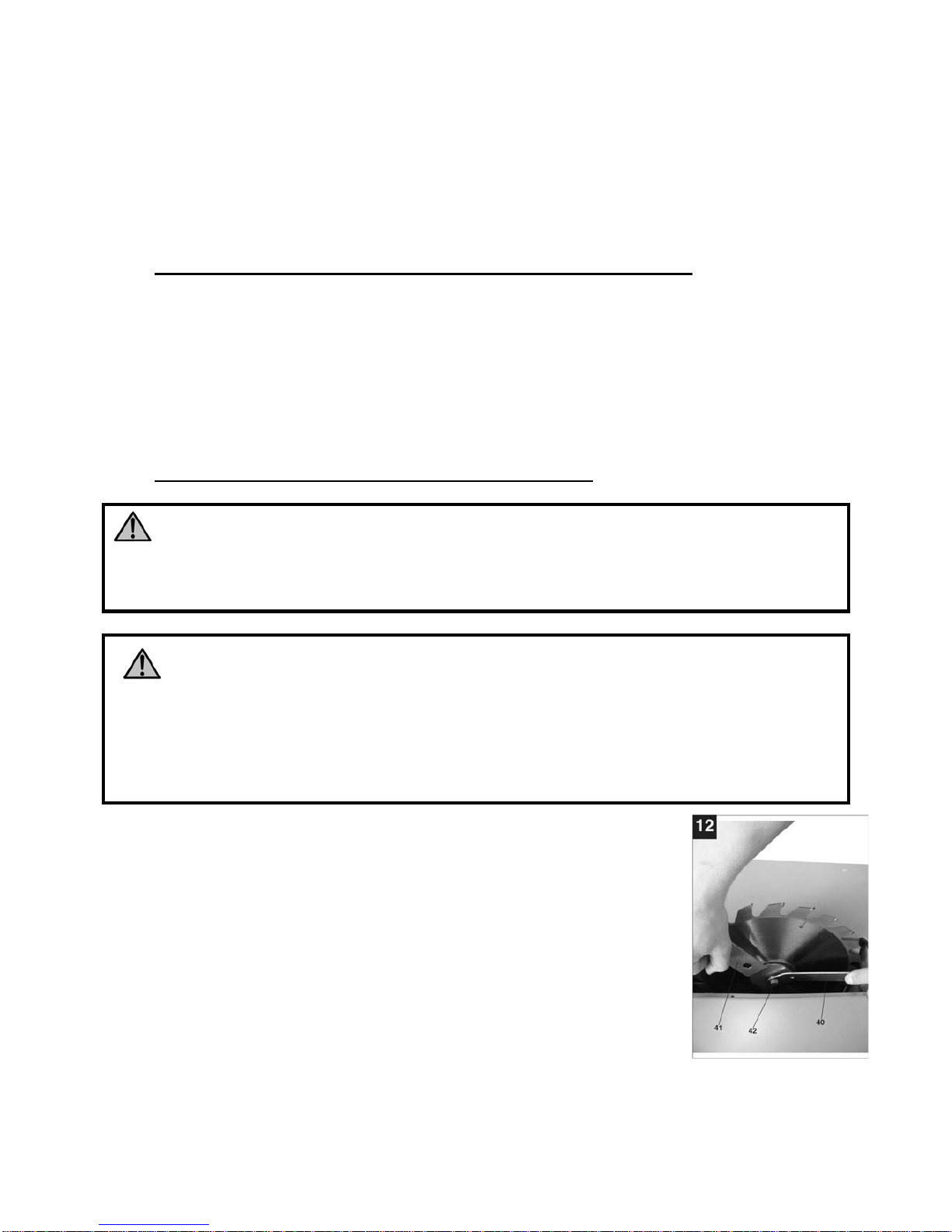

C. Sostituzione della lama della sega Pag. 18
•Funzionamento Pag. 19
Premessa Pag. 19
A. Interruttore avvio / arresto Pag. 19
B. Protezione del motore Pag. 19
C. Frenatura della lama Pag. 20
D. Profondità di taglio Pag. 20
E. Guida parallela Pag. 20
F. Realizzazione dei tagli longitudinali Pag. 21
G. Taglio dei pezzi piccoli Pag. 21
H. Taglio obliquo Pag. 22
I. Taglio trasversale Pag. 22
J. Aspirazione della polvere Pag. 22
•Manutenzione Pag. 23
•Anomalie di funzionamento Pag. 23
•Assistenza Pag. 24

4
ATTENZIONE:
Quando si utilizzano utensili elettrici si dovrebbero sempre rispettare, oltre a quelle riportate
in questo manuale, tutte le precauzioni base di sicurezza per ridurre il rischio di incendio,
scossa elettrica e danni personali.
Leggere attentamente tutte queste istruzioni prima di utilizzare questo prodotto e
conservarle scrupolosamente.
Le lavorazioni effettuate con un elettroutensile possono diventare pericolose per l’operatore
se non vengono rispettate norme operative sicure ed adeguate. Come per qualsiasi
macchina elettrica che ha un organo di lavoro in movimento, l’utilizzo dell’utensile comporta
alcuni rischi. Se la macchina viene utilizzata come indicato su questo manuale, prestando la
massima attenzione al lavoro che si sta facendo, rispettando le regole ed utilizzando gli
adeguati dispositivi di protezione individuali, la probabilità di incidenti sarà quasi nulla. I
possibili rischi residui sono relativi a:
1 – contatti diretti od indiretti con la scossa elettrica
2 – ferimenti per contatto con parti rotanti in movimento
3 – ferimenti per contatto con parti spigolose
4 – ferimenti per eiezioni di parti di utensile o di materiale in lavorazione
5 – danni causati dal rumore
6 – danni causati dall’inalazione di polveri pericolose
7 – ferimenti per utensili montati male
Le attrezzature di sicurezza previste sulle macchine, come le protezioni, i carter, gli
spingipezzo, i dispositivi di ritenuta, i dispositivi di protezione individuale come gli occhiali, le
maschere antipolvere, le protezioni auricolari, le scarpe e i guanti possono ridurre le
probabilità di incidente. Anche la migliore protezione, però, non può proteggere contro la
mancanza di buon senso e di attenzione. Abbiate sempre buon senso e prendete le
precauzioni necessarie. Fate solo i lavori che ritenete siano sicuri. NON DIMENTICATE: la
sicurezza è responsabilità di ognuno.
Questo utensile è stato concepito per un utilizzo ben preciso. DELTA France raccomanda di
non modificarlo o di non utilizzarlo per scopi diversi rispetto a quelli per cui è stato costruito.
Se avete dei dubbi relativamente ad applicazioni specifiche, NON utilizzate l’utensile prima di
aver contattato DELTA France e aver ricevuto informazioni in merito.
LEGGETE E CONSERVATE QUESTO MANUALE
SICUREZZA

5
1. Mantenete l’area di lavoro pulita. Nelle zone o nei banchi di lavoro ingombri è più alta
la probabilità di incidenti.
2. Evitate un ambiente pericoloso. Non esponete gli utensili alla pioggia e non utilizzateli
in ambienti umidi o bagnati, per evitare i fenomeni di elettrolocuzione. Mantenete la
zona di lavoro ben illuminata. Non utilizzate l’utensile in presenza di gas o di liquidi
infiammabili.
3. Collegate il dispositivo di aspirazione della polvere. Se sono previsti dei metodi per il
recupero della polvere, assicuratevi che questi dispositivi siano collegati e utilizzati
correttamente.
4. Tenete gli estranei e i bambini lontani. Tutti gli estranei e i bambini devono mantenere
una distanza di sicurezza dall’area di lavoro.
5. Proteggetevi dalle scariche elettriche. Evitate di entrare in contatto con delle superfici
di messa a terra.
6. Non maltrattate il cavo elettrico. Non tirate mai il filo elettrico per scollegarlo dalla
presa. Mantenete il cavo elettrico lontano dal calore, dall’olio e dagli spigoli vivi.
7. Utilizzate delle prolunghe elettriche previste per l’esterno. Quando l’utensile viene
utilizzato all’esterno, utilizzate solamente delle prolunghe elettriche previste per
l’esterno e che riportino delle indicazioni in merito.
8. Siate vigili. Osservate attentamente quello che fate, abbiate buon senso. Non utilizzate
l’utensile quando siete affaticati.
9. Non utilizzate l’utensile se siete sotto l’effetto di medicinali, alcol, droghe.
10. Evitate l’avvio accidentale. Assicuratevi che l’interruttore sia nella posizione di arresto
prima di collegare l’utensile.
11. Indossate una tenuta appropriata. Non indossate vestiti ampi o gioielli che possono
impigliarsi nei pezzi mobili. Per il lavoro all’esterno sono particolarmente raccomandate
le scarpe antiscivolo. Portate un mezzo di protezione per i capelli lunghi.
12. Usate sempre i dispositivi di protezione personale: portate gli occhiali di sicurezza
e le mascherine nei casi in cui si producano polveri o trucioli. Indossate cuffie
antirumore o tappi protettivi in ambienti rumorosi. Usate guanti quando si maneggiano
particolari con spigoli vivi e taglienti.
13. Non sbilanciatevi sopra all’utensile. Mantenete sempre il vostro equilibrio.
14. Chiedete consigli a persone esperte e competenti se non avete familiarità con il
funzionamento dell’utensile.
15. Allontanate gli utensili inutilizzati. Quando gli utensili non vengono utilizzati, devono
essere sistemati in un luogo secco, chiuso a chiave, fuori dalla portata dei bambini.
REGOLE GENERALI DI SICUREZZA

6
16. Non forzate l’utensile. La lavorazione sarà migliore e maggiormente sicura se l’utensile
viene utilizzato al ritmo per il quale è stato concepito.
17. Utilizzate l’utensile appropriato. Non forzate un piccolo utensile a fare il lavoro di un
utensile a utilizzo intensivo. Per esempio, non utilizzate una sega circolare per tagliare
dei rami o dei ceppi.
18. Fissate il pezzo. Utilizzate per quanto possibile dei morsetti a vite o una morsa per
bloccare il pezzo. E’ più sicuro che servirsi delle sole mani.
19. Mantenete gli utensili in perfetto stato. Tenete gli utensili affilati e puliti in modo da
ottenere un rendimento migliore e più sicuro. Seguite le istruzioni per lubrificare e
sostituire gli accessori. Controllate regolarmente il cavo elettrico e sostituitelo se è
danneggiato. Tenete le maniglie e le impugnature secche, pulite e prive di olio e di
grasso.
20. Scollegate l’utensile dalla rete quando non è utilizzato, prima della manutenzione e
della sostituzione degli accessori o utensili quali lame, punte, frese, ecc.
21. Allontanate le chiavi di serraggio e di regolazione. Prendete l’abitudine di verificare che
le chiavi di serraggio e di regolazione siano state allontanate dall’utensile prima di
avviarlo.
22. Controllate i particolari dell’utensile per verificare che non ci siano parti danneggiate.
Prima di continuare ad utilizzare l’utensile, controllate tutti i dispositivi di sicurezza o
qualsiasi altro pezzo che possa essere danneggiato in modo da assicurarvi che funzioni
bene e che riesca ad effettuare il compito previsto. Verificate che i pezzi mobili siano
ben allineati, non si blocchino e non siano rotti. Controllate anche il montaggio o
qualsiasi altra condizione che può influenzare il funzionamento. Qualsiasi pezzo o
qualsiasi protezione danneggiata deve essere riparata o sostituita da un centro di
servizio post-vendita autorizzato. Non utilizzate l’utensile se l’interruttore non funziona
correttamente.
23. Utilizzate l’elettroutensile, gli utensili e gli accessori nel modo e per gli scopi riportati in
questo manuale; utilizzi e componenti diversi possono generare possibili rischi per
l’operatore.
24. Fate riparare l’utensile da una persona competente. Questo utensile elettrico è
conforme alle prescrizioni di sicurezza corrispondenti. Le riparazioni devono essere
realizzate solo da persone qualificate che utilizzino ricambi originali, altrimenti
potrebbero insorgere dei pericoli per l’utilizzatore.

7
1. NON AVVIATE la sega finché non è completamente assemblata e installata secondo le
direttive del presente manuale.
2. UTILIZZATE sempre la protezione lama, il coltello divisore e lo spingipezzo per “tagliare
completamente”. Con questa espressione si intende “tagliare interamente” il pezzo in
tutto il suo spessore.
3. TENETE sempre il pezzo ben appoggiato alla guida obliqua o alla guida di taglio
parallela.
4. UTILIZZATE sempre uno spingipezzo per fare avanzare il legno oltre la lama e in
particolare per tagliare i pezzi piccoli. Per dettagli più specifici sullo spingipezzo, vedere
le sezioni sul taglio in lungo in queste istruzioni.
5. NON LAVORATE mai a “mano libera”. Utilizzate sempre la guida obliqua o la guida di
taglio parallela per posizionare e guidare il pezzo da tagliare.
6. NON POSIZIONATEVI mai nell’asse della lama. TENETE le mani distanti dalla
traiettoria della lama.
7. NON PASSATE mai le mani dietro o sopra la lama ed evitate di assumere posizioni
scomode con le mani e il corpo.
8. ALLONTANATE la guida di taglio parallela durante il taglio trasversale.
9. NON UTILIZZATE MAI la guida di taglio parallela come guida di tranciatura per il taglio
trasversale.
10. FATE sempre avanzare il pezzo da tagliare contro la lama o l’utensile.
11. NON TENTATE MAI di sbloccare la lama senza prima arrestare l’utensile. Anche se
volete interrompere il taglio, mettete l’interruttore in posizione di arresto e aspettate che
la lama si fermi. Intervenite solo con lama ferma e in mancanza di alimentazione
elettrica.
12. EVITATE di togliere pezzi di legno incastrati tra lama e asola con la lama in movimento.
Spegnete la macchina e aspettate che la lama si fermi, poi intervenite.
13. APPOGGIATE su dei cavalletti le estremità dei grandi pezzi che fuoriescono
lateralmente o posteriormente dal banco della sega.
14. EVITATE gli arretramenti violenti (pezzo che viene proiettato verso se stesso):
A. lavorando sempre con una lama ben affilata e adatta al materiale da tagliare;
B. controllando il parallelismo tra la guida e la lama;
C. utilizzando sempre il coltello divisore, lo spingipezzo e la protezione della lama;
D. non rilasciando il pezzo fino a quando non sia completamente tagliato;
E. evitando pezzi storti o deformati che non hanno un lato rettilineo che permette di
farli avanzare uniformemente lungo la guida.
REGOLE DI SICUREZZA GENERALI PER LE SEGHE CIRCOLARI

8
15. NON UTILIZZATE mai dei solventi per pulire i pezzi in plastica. I solventi possono
sciogliere o danneggiare il materiale. Utilizzate solamente uno straccio umido per pulire
i pezzi in plastica.
16. INSTALLATE la sega in maniera PERMANENTE su una superficie in piano prima di
utilizzarla.
17. NON TAGLIATE mai dei metalli o dei materiali che possano produrre della polvere
pericolosa.
18. UTILIZZATE sempre il banco sega in un ambiente ben areato. Eliminate
frequentemente la segatura. Rimuovete bene la segatura che si trova all’interno della
sega per evitare il rischio di incendio.
19. NON UTILIZZATE delle lame danneggiate o deformate o lame in acciaio rapido ad alta
lega ( tipo HSS ).
20. UTILIZZATE solamente delle lame raccomandate dal fabbricante, conformi alla norma
EN 847-1.
21. UTILIZZATE lame adatte al materiale da tagliare e che abbiano marcata una velocità
maggiore di quella della macchina. Quando si sostituisce la lama, verificare che il
diametro esterno e il diametro del foro siano giusti, che la larghezza del taglio della
lama non sia inferiore allo spessore del coltello divisore e che lo spessore del corpo
lama non sia superiore a quella del coltello divisore. Trasportate sempre la lama
all’interno della sua custodia.
22. SOSTITUITE l’inserto in plastica posto sul piano attorno alla lama, quando è usurato o
danneggiato.
23. UTILIZZATE questo banco sega solamente per tagliare il legno e materiali simili.
24. CONTROLLATE regolarmente se il cavo di alimentazione è danneggiato, nel qual caso
fatelo riparare da un centro servizio post-vendita autorizzato. Controllate regolarmente
le prolunghe e sostituitele se sono danneggiate.
25. COLLEGATE un sistema di estrazione della polvere ed USATE protettori acustici e
mascherina antipolvere.

9
INFORMAZIONE AGLI UTENTI
Ai sensi dell’art. 13 del Decreto Legislativo 25 luglio 2005, n. 151 “Attuazione delle Direttive
2002/95/CE, 2002/96/CE, e 2003/108/CE, relative alla riduzione dell’uso di sostanze
pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei
rifiuti”, si precisa quanto segue:
•Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla confezione
indica che il prodotto alla fine della propria vita utile deve essere raccolto
separatamente dagli altri rifiuti.
•L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri
di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al
rivenditore al momento dell’ acquisto di una nuova apparecchiatura di tipo equivalente,
in ragione di uno ad uno.
•L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa
al riciclaggio, al trattamento ed allo smaltimento ambientalmente compatibile,
contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il
reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.
ATTENZIONE!
Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle
sanzioni amministrative previste dalla normativa vigente.
Indossate sempre degli occhiali di protezione.
Leggete con attenzione il manuale di istruzioni prima di utilizzare la macchina.
Portare sempre una maschera di protezione contro la polvere.
Indossate sempre una cuffia per proteggervi dal rumore.
PROTEZIONE DELL’AMBIENTE
SIMBOLI

10
Imballaggio pesante. Il trasporto della macchina richiede due persone.
Prodotto conforme alle norme relative della CE.
E’ vietato inserire le mani in questa zona, utensile in funzione. Pericolo di
trascinamento/taglio.
Indica il servizio sull’ utensile di un puntatore laser (vedi paragrafo REGOLE
DI SICUREZZA PER IL PUNTATORE LASER)
Matricola / anno produzione
COLLEGAMENTO ELETTRICO
Per l’alimentazione della vostra macchina è necessaria una tensione alternata a 230 V 50 Hz
con conduttore di terra. Assicuratevi che la vostra alimentazione abbia queste caratteristiche,
che sia protetta da un interruttore differenziale e magnetotermico e che l’impianto di terra sia
efficiente. Se la vostra macchina non funziona quando è collegata ad una presa, verificate
attentamente le caratteristiche dell’alimentazione.
Per collegarla alla corrente serve una prolunga in quanto la sega è dotata di un gruppo spina,
ma non di un cavo elettrico.
ISTRUZIONI PER LA MESSA A TERRA
In caso di cattivo funzionamento o di corto circuito dell’utensile, la messa a terra fornisce un
cammino di minore resistenza alla corrente elettrica e riduce il rischio di scarica elettrica.
Questo utensile ha una spina, alla quale deve essere collegato un cavo di alimentazione o
una prolunga che a sua volta deve essere collegato ad una presa correttamente installata e
messa a terra in conformità alle normative e disposizioni locali. Assicuratevi della bontà del
vostro impianto di terra e che la vostra presa sia protetta a monte da un interruttore
differenziale e magnetotermico.
Un collegamento mal fatto del conduttore della messa a terra dell’attrezzo può comportare il
rischio di scarica elettrica. Il conduttore la cui guaina isolante è verde con o senza linea gialla
è il conduttore della messa a terra.
COLLEGAMENTO DELL’UTENSILE ALLA CORRENTE

11
Informatevi presso un elettricista qualificato o da una persona responsabile della
manutenzione se non avete compreso o avete qualche dubbio sulle istruzioni della messa a
terra.
Se il cavo di alimentazione è danneggiato deve essere sostituito da personale qualificato.
Non fate funzionare l’utensile se il cavo di alimentazione è danneggiato.
PROLUNGHE
Utilizzate solamente delle prolunghe a tre conduttori con una spina a 2 spinotti e contatto di
terra e delle prese a due cavità e una terra corrispondenti alla presa dell’utensile. Quando
utilizzate un utensile elettrico ad una distanza apprezzabile dall’alimentazione, assicuratevi di
utilizzare una prolunga che abbia dimensioni sufficienti per trasportare la corrente di cui
l’utensile ha bisogno. Una prolunga sottodimensionata provocherebbe una caduta di tensione
nella linea comportando un surriscaldamento e una perdita di potenza. Possono essere
utilizzate solamente delle prolunghe che rispondono alle norme CE.
Lunghezza della prolunga: fino a 15 m
Dimensioni del filo: 3 x 2,5 mm²
Prima di utilizzare qualsiasi prolunga, verificate che non abbia dei fili scoperti e che l’isolante
non sia tagliato o usurato. Riparate o sostituite immediatamente la prolunga danneggiata o
usurata.
ATTENZIONE:
Le prolunghe devono essere sistemate fuori dalla zona di lavoro per evitare che possano
entrare in contatto con i pezzi in lavoro, l’utensile o altri particolari della macchina e creare
possibili rischi.
ATTENZIONE:
TENETE GLI UTENSILI E LE ATTREZZATURE FUORI DALLA PORTATA DEI BAMBINI
Questa macchina è stata concepita esclusivamente per le lavorazioni di rifilatura e taglio del
legno fino a 83 mm di spessore con la lama diritta e fino a 60 mm con lama inclinata di 45 °.
La macchina è dotata di sufficiente stabilità, ma ha comunque la possibilità, in caso di
necessità, di essere fissata al suolo.
LIMITI DI UTILIZZO
NON tagliate del legno con uno spessore superiore agli 83 mm
NON tagliate il metallo, la pietra, la gomma, la plastica, il gesso, la lana di vetro, ecc.
NON tagliate ceppi o pezzi di legno di forma irregolare.
NON montate altri utensili o lame diverse da quelle previste
NON utilizzate come una macchina portatile o una macchina non fissata.
NON modificate la macchina, i dispositivi di sicurezza, i protettori o gli interruttori.
USO CONFORME ALLE NORME

12
NON utilizzate questa sega per fare delle scanalature cieche.
NON utilizzate per eseguire intagli o scanalature.
NON utilizzate in nessun modo la macchina senza protezione o senza i dispositivi di
sicurezza.
Potenza motore: 1800 W
Tensione di alimentazione e frequenza: 230 V - 50 Hz
Servizio: S220%
Velocità: 2860 min¯¹
Diametro della lama: 315 mm
Alesaggio della lama: 30 mm
Spessore corpo lama montato: 1,8 mm
Larghezza di taglio lama montata: 2,8 mm
Spessore del coltello e larghezza asola: 2,5 mm – 13 mm
Dimensioni del piano di lavoro: 800 x 550 mm
Dimensioni dell’estensione: 800 x 400 mm
Altezza di taglio a 90°: 83 mm
Altezza massima di taglio a 45°: 60 mm
Inclinazione della lama: 0 - 45 °
Attacco aspirazione: 100 mm
Dimensioni dell’imballo: 825 mm x 590 mm x 435 mm
Peso: 52kg
Il rumore emesso, misurato conformemente alle norme EN18470, EN3744 e EN11201 è
risultato essere:
- Livello di pressione acustica LpA = 83,2 dB(A) a vuoto e 94 dB(A) in lavoro
- Livello di potenza sonora LWA = 96,1 dB(A) a vuoto e 108,7 dB(A) in lavoro
- Incertezza della misura K = 3 dB
Si consiglia di indossare adeguati protettori acustici.
Le sorgenti del rumore della sega sono: il motore elettrico e la sua ventilazione, la lama e
ovviamente il materiale da tagliare.
Per il motore e la sua ventilazione si consiglia di tenerlo controllato e di pulire i passaggi
dell’aspirazione, per le lame di utilizzare tipi silenziati e di tenerle sempre in perfetta
efficienza e per il materiale da tagliare di usare le lame giuste e di tenere sempre ben bloccati
i particolari da tagliare.
I valori indicati per il rumore sono livelli di emissione e non necessariamente livelli di lavoro
sicuro. Mentre vi è una correlazione tra livelli di emissione e livelli di esposizione, questa non
può essere usata con sicurezza per determinare se siano richieste o no ulteriori precauzioni.
I fattori che influenzano il reale livello di esposizione del lavoratore includono la durata
dell’esposizione, le caratteristiche dell’ambiente, altre sorgenti di rumore, per esempio il
numero di macchine e altre lavorazioni adiacenti. Inoltre i livelli di esposizione possono
variare da un Paese a Paese. Queste informazioni mettono comunque in grado l’utilizzatore
della macchina di fare la miglior valutazione dei pericoli e dei rischi.
CARATTERISTICHE TECNICHE
INFORMAZIONI SUL RUMORE

13
Il vostro nuovo banco sega è consegnato completo in una scatola.
Togliere la sega e tutti i vari componenti dall’imballo, verificare che non manchi nulla e che
non ci sia niente di danneggiato.
Nel caso fossero presenti parti difettose o rovinate non utilizzarle per non compromettere
l’efficienza e la sicurezza dell’utensile. Rivolgersi ad un centro assistenza autorizzato per la
sostituzione dei particolari difettosi.
Per rendere perfettamente funzionante il banco sega devono essere montati vari particolari,
per i quali viene data una dettagliata spiegazione nel seguito.
Si consiglia di leggere attentamente le istruzioni di montaggio e di seguirle alla lettere.
Togliere eventuali protezioni con un detergente tipo WD40. Non utilizzare benzina o diluenti
per vernici.
La macchina, una volta montata, deve essere deve essere posizionata, per il suo utilizzo, su
una superficie perfettamente livellata, in un ambiente coperto, pulito, sgombro, ben aerato e
con un livello di illuminamento medio.
Nelle foto seguenti sono illustrati i componenti presenti nell’imballo oltre al corpo centrale
della macchina.
1 – N°2 Supporti estensioni 8 – N°1 Guida parallela/goniometro
2 – N°1 Tubo aspirazione 9 – N°1 Bocchetta aspirazione
3 – N°1 Gruppo ruote 10 – N°1 Protezione superiore
4 – N°4 Piedi + N°4 Gommini 11 – Viti e Rondelle
5 – N°2 Traverse Corte 12 – N°2 Chiavi per montaggio lama
6 – N°2 Traverse Lunghe 13 – N°1 Porta tubo aspirazione
7 – N°1 Spingilegno 14 – N°2 Maniglie
DISIMBALLO

14
1. Piano di lavoro
2. Protezione della lama
3. Spingipezzo
4. Lama della segatrice
5. Coltello divisore
6. Inserto della tavola
7. Guida parallela e goniometro
8. Manovella di regolazione dell’altezza
della lama
9. Volantino di regolazione
dell’inclinazione della lama (Fig. 13)
10. Estensione posteriore del piano di
lavoro
11. Interruttore avvio / arresto
12. Impugnatura di bloccaggio del
goniometro
13. Tubo flessibile d’aspirazione
14. Manicotto d’aspirazione Ø 100 mm
(Fig. 2)
15. Supporto delle ruote per il trasporto
(Fig. 2)
16. Maniglia di spostamento (Fig. 2)
17. Raccogli segatura (Fig. 2)
18. Basamento della segatrice
19. Piede
21. Leva di bloccaggio della guida
parallela
22. Piastre di fissaggio delle ruote per il trasporto (Fig. 4)
23. Binario di scorrimento della guida parallela
24. Rinforzi dei piedi
25. Piedini in gomma (Fig. 2 )
26. Supporti dell’estensione posteriore del piano di lavoro
27. Binario di scorrimento della guida
28. Gancio portachiavi e porta spingipezzo (Fig. 6)
29. Supporto del tubo di aspirazione (Fig. 5)
30. Motore (Fig. 2)
DESCRIZIONE DEL BANCO SEGA

15
ATTENZIONE!
Assicuratevi che la sega sia spenta e scollegata da ogni sorgente di corrente prima di
procedere al montaggio o di effettuare qualsiasi tipo di regolazione o manutenzione.
Fig. 1 - 6
A) MONTAGGIO DEL BASAMENTO DEL BANCO SEGA
•Posizionate il piano di lavoro (1) Fig. 1 su una superficie piana.
•Montate i piedi (18) sotto il piano di lavoro (1) senza stringere le viti Fig. 2.
Attenzione: sul piede (19) di Fig. 1 si deve fissare l’interruttore e quindi deve
essere montato correttamente (a sinistra del lato anteriore).
•Avvitate leggermente i rinforzi dei piedi (24) sui piedi della sega (18 e 19).
MONTAGGIO

16
B) MONTAGGIO DEGLI ACCESSORI DEL BANCO SEGA
•Avvitate il manicotto d’aspirazione (14) sul lato inferiore della vaschetta di raccolta
segatura (17) con 4 viti (32) Fig. 3.
•Posizionate i 4 piedini in gomma (25) sui piedi del banco sega Fig. 2.
•Montate le piastre di fissaggio (22) sul lato interno dei piedi posteriori (18) del banco
sega con 4 viti (33) Fig. 4.
•Capovolgete la sega e posizionatela sui suoi piedi.
•Inserite il gruppo dell’interruttore (11) nella fessura del piede (19) prevista a questo
scopo e avvitate saldamente usando due viti (34) Fig. 6.
•Montate le maniglie di spostamento (16) sui piedi anteriori con 2 viti (35) Fig. 6.
Attenzione: Le maniglie (16) sono dei pezzi mobili e devono abbassarsi
automaticamente!
•Avvitate il supporto del tubo di aspirazione (29) nella parte posteriore del piano di
lavoro (1) con 2 viti (36) Fig. 5.
•Regolate il basamento della macchina e avvitate correttamente tutte le viti utilizzate
precedentemente durante il montaggio
•Montate le due leve a scatto (21) Fig. 6 per fissare il binario della guida parallela
sulla parte frontale del piano di lavoro.
Attenzione: Avvitate le leve (21) ma non totalmente, altrimenti la guida parallela (7)
non può essere fissata.
•Montate il gancio porta-utensili (28) Fig. 6 sul lato di uno dei piedi della sega.
C) MONTAGGIO DELL’ESTENSIONE DEL PIANO DI LAVORO
•Montate l’estensione della tavola (10) nella parte posteriore del piano di lavoro (1)
con 2 viti, senza stringerle.
•Posizionate poi i supporti di appoggio (26) Fig. 1 dell’estensione del piano e fissateli
solidamente utilizzando i fori previsti a questo scopo.
•Abbiate cura di allineare l’estensione della tavola (10) con il piano di lavoro (1), poi
avvitate totalmente tutte le viti.
D) UTILIZZO DELLE RUOTE PER LO SPOSTAMENTO
•Per utilizzare il telaio di trasporto, sollevate la sega dal retro
(a) Fig. 8 e spingete le ruote (15) indietro (b).
•Riabbassate il banco sega (c) Fig. 8.
•Sollevando il banco con le maniglie (16) Fig. 6 potete
spostare o trasportare facilmente la sega.
Attenzione: Dopo aver spostato la sega, il telaio di trasporto
con le ruote (15) deve essere subito neutralizzato in modo da
garantire una posizione stabile al banco sega: per far ciò
procedete nell’ordine inverso.
E) MONTAGGIO / SMONTAGGIO DELLA PROTEZIONE DELLA LAMA
•Posizionate la protezione (2) Fig. 7 sul coltello divisore (5) e fate passare la vite (37)
attraverso il foro (45) del coltello divisore.
•Non avvitate la vite (37) totalmente; la protezione lama deve potersi alzare e
abbassare liberamente.
•Fissate una delle estremità del tubo di aspirazione (13) Fig. 1 sull’adattatore (14) Fig.
3e l’altra estremità sull’attacco per il tubo della protezione della lama (2).

17
•Collegate successivamente un sistema di aspirazione adeguato all’uscita
dell’adattatore di aspirazione.
Attenzione: la protezione della lama (2) deve essere abbassata sull’oggetto da tagliare
prima di cominciare l’operazione di taglio.
ATTENZIONE!
Prima di effettuare qualsiasi regolazione, manutenzione, intervento sulla sega,
assicuratevi che sia spenta e scollegata da qualsiasi fonte di corrente.
Per garantirvi una sicurezza ed un utilizzo preciso ed efficace della sega, dovete
osservare le procedure di regolazione seguenti.
Quando tutte le regolazioni sono state effettuate, assicuratevi che tutte le chiavi e gli
utensili siano lontani dalla macchina, e che tutte le viti, i bulloni e altri dispositivi di
fissaggio siano correttamente bloccati.
Non utilizzate la sega prima di aver seguito queste procedure.
Mentre effettuate queste regolazioni, controllate che tutti i pezzi esterni funzionino
correttamente e siano in buono stato.
I pezzi rotti o danneggiati devono essere riparati o sostituiti da una persona
qualificata prima dell’utilizzo della sega.
B) REGOLAZIONE DEL COLTELLO DIVISORE (Fig. 7, 9, 10, 11)
ATTENZIONE!
Assicuratevi che la sega sia spenta e scollegata da ogni sorgente di corrente prima di
procedere al montaggio o di effettuare qualsiasi tipo di regolazione.
•Posizionate la lama (4) Fig. 1 a 0° e alla massima profondità di taglio.
•Smontate la protezione della lama (2) Fig. 1.
•Togliete l’inserto del piano di lavoro (6) Fig. 1 poi allentate la vite di fissaggio del
coltello (38) Fig. 9.
REGOLAZIONI

18
•Tirate il coltello divisore (5) Fig. 9 al massimo verso l’alto in modo che la distanza tra
la superficie del piano di lavoro (1) Fig.1 e la parte superiore del coltello divisorio (5)
sia la più grande possibile.
•Posizionate il coltello in modo che la distanza tra la lama della sega (4) e il coltello
divisore (5) sia al massimo di 8 mm.
•Riavvitate in modo energico il dado (38) Fig. 9 e rimontate l’inserto del piano di
lavoro (6).
•Rimontate la protezione mobile della lama.
C) SOSTITUZIONE DELL’INSERTO DEL PIANO DI LAVORO (Fig. 11)
•Quando l’inserto del piano di lavoro (6) è usurato o danneggiato deve essere
sostituito per evitare potenziali rischi.
•Levate la protezione della lama della sega (2) Fig. 7.
•Svitate le viti (39) Fig. 11.
•Togliete l’inserto del piano di lavoro (6) usurato dall’alto.
•Procedete in ordine inverso per rimontare l’inserto del piano di lavoro sul piano, fino
al rimontaggio della protezione.
D) SOSTITUZIONE DELLA LAMA DELLA SEGA (Fig. 12)
ATTENZIONE!
Assicuratevi che la sega sia spenta e scollegata da ogni sorgente di corrente prima di
procedere al montaggio o di effettuare qualsiasi tipo di regolazione.
ATTENZIONE!
Verificate che le caratteristiche della lama che volete montare siano coerenti con
i dati riportati nella “Caratteristiche Tecniche“. Non utilizzate mai una lama di diametro
più grande rispetto alla dimensione di origine, in quanto potrebbe entrare in contatto
con la protezione. Non rispettare le dimensioni originali può comportare un grande
pericolo.
•Alzate al massimo la lama della sega (4).
•Levate la protezione della lama (2) (vedere par. “MONTAGGIO
E SMONTAGGIO DELLA PROTEZIONE DELLA LAMA”).
•Togliete l’inserto del piano di lavoro (6).
•Posizionate la chiave di bloccaggio dell’albero (41) a livello della
lama della sega Fig. 12 e svitate la vite (42) attraverso la chiave
(40) (nel senso di rotazione della lama della sega).
•Prima del montaggio della nuova lama della sega, le flangie
della lama devono essere pulite accuratamente.
•Posizionate la nuova lama della sega, la flangia e stringete in
modo energico la vite di fissaggio della lama.

19
ATTENZIONE!
Rispettate il senso di rotazione della lama. I denti della lama devono sempre puntare
verso il basso e nel senso del movimento, cioè verso la parte frontale (vedere la
freccia sulla protezione della lama e sulla lama).
•Posizionate il coltello divisore e controllate che sia perfettamente allineato con la
lama.
•Montate l’inserto del piano di lavoro e la protezione mobile della lama, verificando
che funzioni correttamente
•Fate girare la lama a mano per verificare che non ci siano interferenze.
•Collegate la sega e avviatela un istante senza utilizzarla, per verificare che non ci sia
alcun problema.
AVVERTENZA: Utilizzate solamente delle lame previste per il taglio trasversale. Quando
utilizzate delle lame con placchette in metallo duro, assicuratevi che abbiano un angolo di
taglio nullo o negativo. Non utilizzate delle lame con denti profondi in quanto possono
piegarsi ed entrare in contatto con la protezione della lama. Se possibile preferite lame
silenziate per attenuare il rumore.
PREMESSA
•Prima di utilizzare il banco sega, controllate che tutte le protezioni e i dispositivi di
sicurezza siano montati e funzionanti.
•La macchina deve essere stabile e saldamente fissata al suolo.
•La lama della segatrice deve poter ruotare liberamente.
•Se volete tagliare dei pezzi di legno già lavorati, fate attenzione che non ci siano dei
corpi estranei come per esempio chiodi o viti.
•Prima di avviare la segatrice, assicuratevi che la lama sia montata correttamente.
•Prima di collegare la macchina, accertatevi che la tensione di alimentazione corrisponda
a quella marcata sulla targhetta dati della macchina
A. INTERRUTTORE AVVIO / ARRESTO (Fig. 6)
Per avviare il banco sega, premete il pulsante verde ”I”
dell’interruttore.
Per spegnere la sega, premete il pulsante rosso ”O” dell’interruttore.
L’interruttore utilizzato su questa sega è del tipo a “minima
tensione“ ed impedisce il riavviamento automatico della sega in
caso di ripristino dell’energia elettrica dopo un’interruzione; quindi
quando si verificano interruzioni di energia elettrica la sega si ferma
e per farla ripartire si deve premere nuovamente il pulsante verde.
B. PROTEZIONE DEL MOTORE
La sega è dotata di un disgiuntore termico per la protezione del
motore. Prima che la temperatura del motore raggiunga valori
FUNZIONAMENTO

20
pericolosi per l’integrità dell’avvolgimento, interviene il protettore termico che interrompe
l’alimentazione al motore. Per fare ripartire la sega si deve ripremere il pulsante verde, dopo
aver atteso il raffreddamento del motore.
C. FRENATURA DELLA LAMA
Questo utensile è dotato di un freno meccanico che ferma la lama in meno di 10 secondi dal
momento in cui si preme il tasto arresto. Controllare periodicamente l’efficienza della
frenatura; se non funzionante portarla ad un centro assistenza.
D. PROFONDITÀ DI TAGLIO (Fig. 13)
Per regolare la profondità di taglio ruotate la manovella (8) Fig. 13, che fa salire o scendere
la lama rispetto al piano di lavoro.
Ruotate la manovella in senso antiorario per aumentare la profondità di taglio, in senso orario
per diminuire la profondità di taglio. Una scala graduata di indicazione dell’altezza di taglio
permette di visualizzare con precisione la profondità di taglio desiderata Fig. 13.
E. GUIDA PARALLELA
•La guida parallela (7) Fig. 1 è dotata di due altezze di guida diverse e serve per i tagli
longitudinale e quelli trasversali.
•In funzione dello spessore dei materiali da tagliare, la guida parallela (23) può essere
posizionata su uno dei suoi due lati di appoggio:

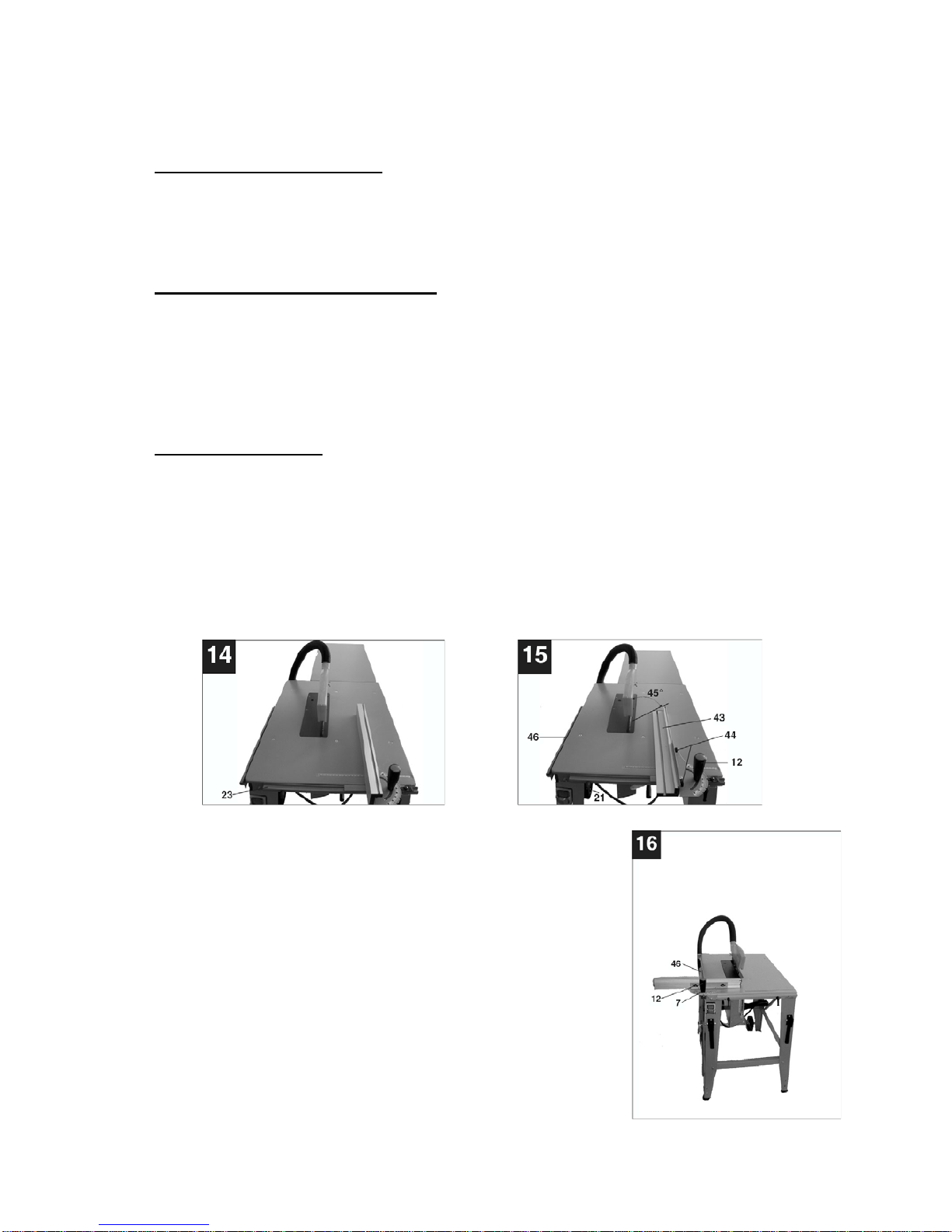

-per un pezzo di legno spesso, posizionate la guida come illustrato nella Fig. 14.
-per un pezzo di legno sottile, posizionate la guida sull’altro lato (vedere Fig.
15).
•La guida parallela (7), per tagli longitudinali, deve essere
montata sul lato destro della lama della sega (4) e deve
scorrere sul binario (23) situato sulla parte frontale del
piano di lavoro. Posizionate la guida parallela nella
posizione desiderata e bloccatela con le leve a scatto
(21).
•Per tagli trasversali inserite la guida parallela (7) nel
binario di guida (46) Fig. 16, nel quale deve scorrere
liberamente
•Allentate l’impugnatura del goniometro (12).
•Fate ruotare il goniometro (7) fino a che l’indicatore non
segnali l’angolo desiderato
•Successivamente stringete l’impugnatura del goniometro
(12) per bloccarlo in posizione.
•Attenzione: Non spingete la guida troppo vicina alla
lama della sega. La distanza tra la guida e la lama (4) deve essere di circa 2 cm.
Table of contents
Languages:
Other Fox Saw manuals
