Geberit 1000-1 N User manual

OPERATION MANUAL
BETRIEBSANLEITUNG
MANUEL DʼUTILISATION
ISTRUZIONI DI FUNZIONAMENTO

Deutsch .......................................................................................................................... 3
English............................................................................................................................ 11
Français.......................................................................................................................... 19
Italiano............................................................................................................................ 27
Nederlands..................................................................................................................... 35
29007203488149771-1 © 07-2019
968.958.00.0(01)

DE
Sicherheit
Zu diesem Dokument
Dieses Dokument richtet sich an die Betreiber der Geberit Urinal-
steuerung Typ 1000-1 für Urinale Centaurus.
Bestimmungsgemässe Verwendung
Die Urinalsteuerung ist für folgende Verwendungen bestimmt:
• Für Urinale Centaurus
• Zur automatischen Spülauslösung von Urinalen
• Für Urinalinstallationen mit Zulauf von hinten und Abgang nach hin-
ten
Jede andere Verwendung gilt als nicht bestimmungsgemäss. Der
Hersteller übernimmt keine Haftung für die Folgen aus nicht bestim-
mungsgemässer Verwendung.
9007203488149771-1 © 07-2019
968.958.00.0(01) 3

DE Erklärung zu Warnhinweisen
Warnhinweise sind an dem Ort platziert, an dem die Gefahr auftreten
kann.
Warnhinweise sind wie folgt aufgebaut:
WARNUNG
Art und Quelle der Gefahr
Mögliche Folgen bei Nichtbeachtung der Gefahr.
▶ Massnahmen zur Vermeidung der Gefahr.
Folgende Signalwörter werden verwendet, um auf Restgefahren in
Warnhinweisen und auf wichtige Informationen hinzuweisen:
Symbol Signalwort und Bedeutung
ACHTUNG
Das Signalwort kennzeichnet eine Gefährdung, die, wenn
sie nicht vermieden wird, einen Sachschaden zur Folge
haben kann.
Nur mit Symbol gekennzeichnet.
Weist auf eine wichtige Information hin.
Sicherheitshinweise
•
Bedienung, Pflege und Instandhaltung dürfen nur so weit durch den
Betreiber ausgeführt werden wie in dieser Betriebsanleitung
beschrieben.
• Reparaturen, Umbauten und Zusatzinstallationen dürfen nur durch
ausgebildete Fachkräfte im Sanitär- und Bauelektrikbereich ausge-
führt werden.
• Es dürfen nur Originalersatz- und -zubehörteile des Herstellers ver-
wendet werden.
• Das Netzkabel des Geräts kann nicht ersetzt werden. Bei Beschädi-
gung des Netzkabels ganzes Gerät ersetzen.
49007203488149771-1 © 07-2019
968.958.00.0(01)

DE
Produktbeschreibung
Aufbau


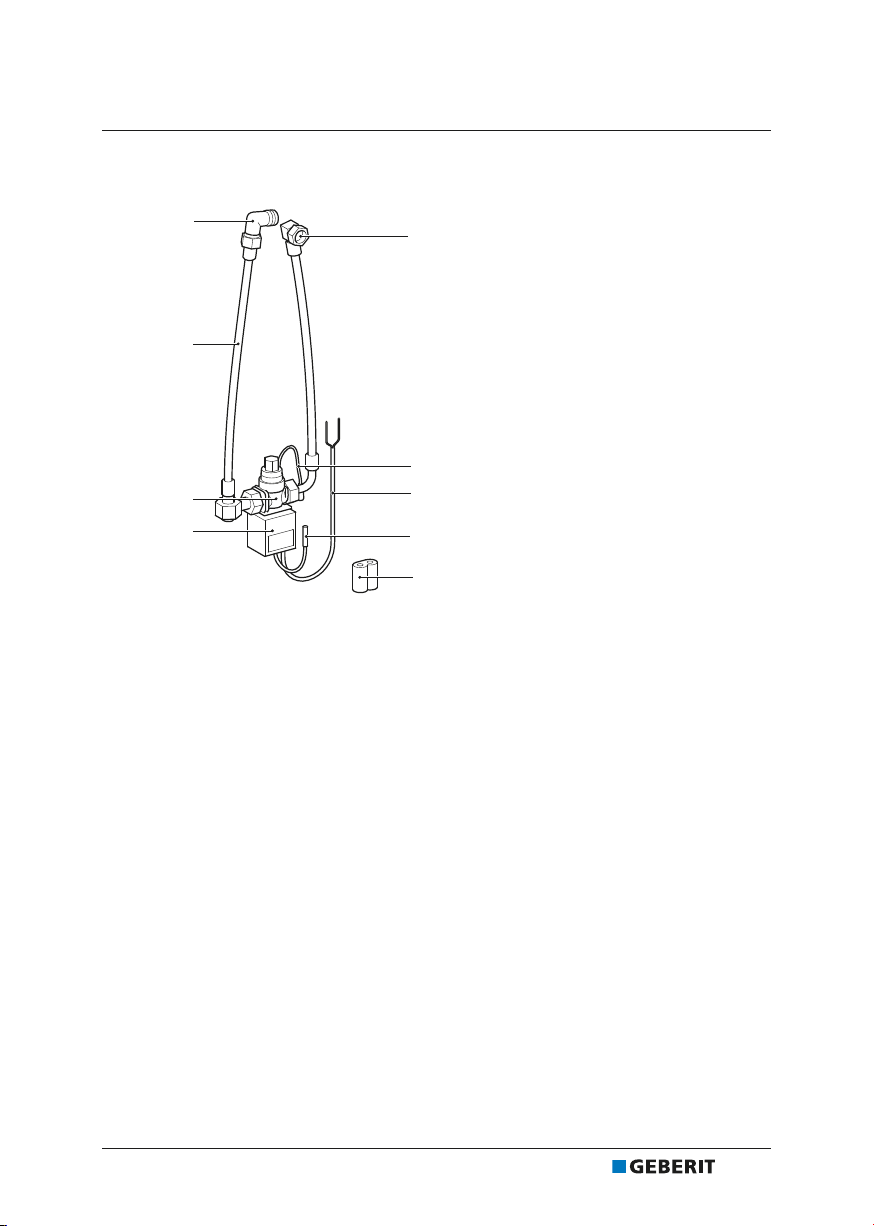

Abbildung1: Geberit Urinalsteuerung Typ 1000-1
1 Steuereinheit
2 Magnetventil mit Korbfilter
3 Panzerschlauch
4 Wasseranschluss
5 Zulauf Urinal
6 Kabel Magnetventil–Steuereinheit
7 Netzkabel
8 Kabel Steuereinheit–Magnetventil
9 Batterie
9007203488149771-1 © 07-2019
968.958.00.0(01) 5

DE Technische Daten
Typ 1000-1N Typ 1000-1
Nennspannung 230 V AC –
Netzfrequenz 50–60 Hz –
Netzanschluss Zweiadriges Netzkabel –
Batterietyp – CR-P2 (6 V)
Lebensdauer mitgelieferte Batterie – ~ 5 Jahre
Schutzart IP54 IP54
Betriebstemperatur 4–30 °C 4–30 °C
Leistungsaufnahme 1,3 W 1,3 W
Fliessdruck 1–10 bar 1–10 bar
100–1000 kPa 100–1000 kPa
Spülzeit Werkseinstellung 5,5s (1,5l bei 4bar) 5,5s (1,5l bei 4bar)
Intervallspülung Werkseinstellung 2h 2h
Intervallspülung Einstellbereich 2 / 4 / 8 / 12 / 18 / 24h 2 / 4 / 8 / 12 / 18 / 24h
Betriebsart
Die Urinalsteuerung löst in einem eingestellten Spülintervall eine Spülung aus. Eine Benutze-
rerkennung ist nicht vorgesehen.
Ab Werk löst die Urinalsteuerung alle 2Stunden eine Spülung mit einer Spülzeit von
5,5Sekunden (ca. 1,5l bei 4bar) aus. Die Spülzeit und das Spülintervall können in 6 Stufen
eingestellt werden. → Siehe „Spülzeit und Spülintervall einstellen“, Seite8.
69007203488149771-1 © 07-2019
968.958.00.0(01)

DE
Bedienung

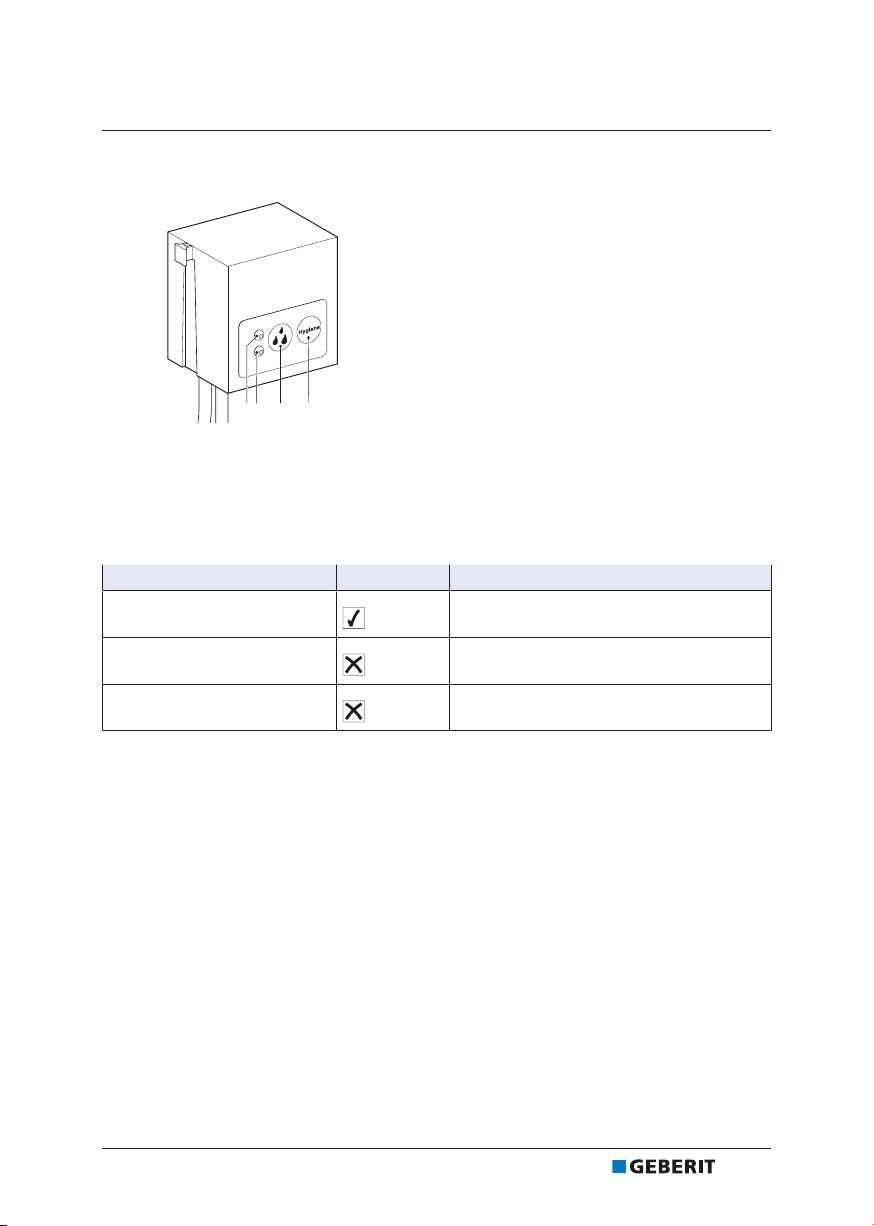

Bedienelemente

1 LED rot
2 Helligkeitssensor
3 Taste <Spülzeit>
4 Taste <Hygiene> (keine Funktion)
Funktion prüfen
Nach dem Einsetzen der Batterie oder nach dem Anschliessen an die Netzspannung zeigt die
rote LED den Status der Urinalsteuerung an.
LED rot Status Beschreibung/Massnahme
2 lange Blinkimpulse, danach
2Sekunden Pause OK Urinalsteuerung ist funktionsbereit.
Keine Blinkimpulse Fehler Urinalsteuerung hat keine Funktion: Batte-
rie oder Netzanschluss prüfen.
3 kurze Blinkimpulse, danach
2Sekunden Pause Fehler Magnetventil ist nicht mit der Steuereinheit verbunden: Kabelverbindung prüfen.
9007203488149771-1 © 07-2019
968.958.00.0(01) 7

DE Spülzeit und Spülintervall einstellen
Spülzeit und Spülintervall müssen vor der Montage des Urinals eingestellt werden. Zum späte-
ren Ändern der Einstellungen muss das Urinal gemäss den Angaben des Herstellers demon-
tiert und nach dem Einstellen wieder montiert werden.
Werkseinstellung:
• Spülzeit: 5,5Sekunden (ca. 1,5l bei 4bar)
• Spülintervall: 2Stunden
Spülzeit und Spülintervall einstellen:
1Taste <Spülzeit> für 1Sekunde drücken.
✓ Die Einstellung der Spülzeit springt eine Stufe weiter. Die aktuelle Einstellung wird
mit Blinkimpulsen gemäss Tabelle unten angezeigt.
2Taste <Spülzeit> wiederholt für 1Sekunde drücken, bis gewünschte Spülzeit einge-
stellt ist.
Stufe LED rot Spülintervall [h] Spülzeit [s] Ungefähre Spül-
menge bei 3–4bar [l]
1 1 Blinkimpuls 2 5,5 1,5
2 2 Blinkimpulse 4
3 3 Blinkimpulse 8 9,5 2,5
4 4 Blinkimpulse 12
5 5 Blinkimpulse 18 11,5 3
6 6 Blinkimpulse 24
Nach 6-maligem Drücken der Taste ist ein Durchgang beendet. Mit einem weiteren
Tastendruck beginnt die Einstellung wieder von vorne.
In Betrieb nehmen
Bei der Montage der Urinalkeramik wird der Helligkeitssensor in der Steuereinheit abgedeckt
und damit die Urinalsteuerung aktiviert. 3Minuten nach dem Abdecken wird die Funktion
gemäss folgender Tabelle bestätigt.
Spülauslösung Funktion
3x Spülen für 2Sekunden, 8Sekunden
Pause und 1x Spülen für 2Sekunden Urinalsteuerung ist einsatzbereit.
89007203488149771-1 © 07-2019
968.958.00.0(01)

DE
Störungen beheben
Störung Ursache Massnahme
Keine Spülauslö-
sung
Wasserzufuhr unterbrochen ▶ Wasseranschluss prüfen.
Korbfilter verstopft
▶ Korbfilter reinigen oder ersetzen.
→ Siehe „Korbfilter reinigen“,
Seite10.
Magnetventil defekt ▶ Magnetventil ersetzen.
Kabelverbindung unterbrochen ▶ Kabelverbindung zum Magnet-
ventil prüfen.
Batterie verbraucht, rote LED leuch-
tet permanent oder gar nicht
▶ Batterie ersetzen. → Siehe
„Batterie ersetzen“, Seite10.
Spannungsversorgung unterbro-
chen
▶ Sicherung im elektrischen Vertei-
ler prüfen.
▶ Netzanschlusskabel durch Elek-
trofachkraft prüfen lassen.
Spülmenge
nimmt ab
Wasserzufuhr reduziert ▶ Wasseranschluss prüfen.
Korbfilter verstopft
▶ Korbfilter reinigen oder ersetzen.
→ Siehe „Korbfilter reinigen“,
Seite10.
Magnetventil defekt ▶ Magnetventil ersetzen.
Wasser läuft
ständig in die
Urinalkeramik
Magnetventil defekt ▶ Magnetventil ersetzen.
9007203488149771-1 © 07-2019
968.958.00.0(01) 9

DE Instandhaltung
Pflege und Reinigung glatter
Oberflächen
Alle glatten Oberflächen lassen sich mit
Wasser und einem flüssigen, hautfreundli-
chen, milden Reinigungsmittel hygienisch
reinigen.
ACHTUNG
Oberflächenschäden durch
aggressive und scheuernde
Reinigungsmittel
▶ Verwenden Sie keine chlor-
oder säurehaltigen, schleifen-
den oder ätzenden Reini-
gungsmittel.
Batterie ersetzen
Voraussetzung
– Urinalkeramik ist demontiert.
– Handlungsanweisung zusammen mit
Abbildungssequenz 1, Seite43,
durchführen.
1Kabel ausstecken und Steuereinheit
abnehmen.
2Verbrauchte Batterie entnehmen
und entsorgen.
3Neue Batterie einlegen.
4Steuereinheit anbringen und Kabel
einstecken.
Korbfilter reinigen
Voraussetzung
– Urinalkeramik ist demontiert.
– Handlungsanweisung zusammen mit
Abbildungssequenz 2, Seite44,
durchführen.
1Eckventil schliessen.
2Panzerschlauch lösen, Korbfilter und
Dichtung entnehmen.
✓ Dichtung aufbewahren.
3Korbfilter reinigen.
4Korbfilter und Dichtung einsetzen.
Panzerschlauch anschrauben.
5Eckventil öffnen.
10 9007203488149771-1 © 07-2019
968.958.00.0(01)

EN
Safety
About this document
This document is intended for operators of the Geberit urinal flush
control type 1000-1 for Centaurus urinals.
Intended use
The urinal flush control is intended for the following purposes:
• for Centaurus urinals
• for automatic flush actuation of urinals
• for urinal installations with inlet from the rear and outlet to the rear
Use for any other purpose is deemed improper. The manufacturer
accepts no liability for the consequences of improper use.
9007203488149771-1 © 07-2019
968.958.00.0(01) 11

EN Explanation of warning notes
Warning notes are placed at the location at which the hazard may
occur.
Warning notes are structured as follows:
WARNING
Nature and source of the hazard
Possible consequences if the hazard is ignored.
▶ Measures to prevent the hazard.
The following signal words are used to indicate residual hazards in
warning notes and important information:
Symbol Signal word and meaning
ATTENTION
The signal word denotes a hazard, which, if not avoided,
may result in material damage.
Symbol only.
Refers to important information.
Safety notes
•
Operation, care and maintenance may only be performed by the
operator as described in this operation manual.
• Repairs, conversions and additional installations may only be made
by trained, skilled persons within the sanitation and electrical
sectors.
• Only original spare parts and accessories produced by the
manufacturer may be used.
• The mains cable for the device cannot be replaced. If the mains
cable is damaged, replace the entire device.
12 9007203488149771-1 © 07-2019
968.958.00.0(01)

EN
Product description
Structure

Figure1: Geberit urinal flush control type 1000-1
1 Control unit
2 Solenoid valve with basket filter
3 Reinforced braided hose
4 Water supply connection
5 Urinal inlet
6 Solenoid valve – control unit cable
7 Mains cable
8 Control unit – solenoid valve cable
9 Battery
9007203488149771-1 © 07-2019
968.958.00.0(01) 13

EN Technical data
Type 1000-1N Type 1000-1
Nominal voltage 230VAC –
Mains frequency 50–60Hz –
Mains connection Two-wire mains cable –
Battery type – CR-P2 (6V)
Service life of battery supplied – ~ 5 years
Protection degree IP54 IP54
Operating temperature 4–30°C 4–30°C
Power consumption 1.3W 1.3W
Flow pressure 1–10bar 1–10bar
100–1000kPa 100–1000kPa
Flush time, factory setting 5.5s (1.5l at 4bar) 5.5s (1.5l at 4bar)
Interval flush, factory setting 2 h 2 h
Interval flush, adjustment range 2 / 4 / 8 / 12 / 18 / 24h 2 / 4 / 8 / 12 / 18 / 24h
Operating mode
The urinal flush control actuates a flush at a set flush interval. There is no user recognition
function.
When the factory setting applies, the urinal flush control actuates a flush with a flush time of
5.5seconds (approximately 1.5l at 4bar) every 2hours. The flush time and flush interval can
be set in 6 levels. → See "Setting the flush time and flush interval", page16.
14 9007203488149771-1 © 07-2019
968.958.00.0(01)

EN
Operation
Controls

1 Red LED
2 Brightness sensor
3 <Flush time> button
4 <Hygiene> button (no function)
Testing the function
After the battery has been inserted or a connection to the mains voltage has been established,
the red LED indicates the status of the urinal flush control.
Red LED Status Description/measure
2 short flash pulses, then 2-
second pause OK Urinal flush control is functional.
No flash pulses Fault Urinal flush control is not functional: check
the battery or mains connection.
3 short flash pulses, then 2-
second pause Fault Solenoid valve is not connected to the control unit: check the cable connection.
9007203488149771-1 © 07-2019
968.958.00.0(01) 15

EN Setting the flush time and flush interval
The flush time and flush interval must be set before the urinal is installed. If the settings need
to be changed later on, the urinal will need to be removed and then reinstalled again by
following the manufacturer’s instructions.
Factory setting:
• flush time: 5.5seconds (approx. 1.5l at 4bar)
• flush interval: 2 hours
Setting the flush time and flush interval:
1Press the <Flush time> button for 1second.
✓ The flush time setting advances one level. The current setting is shown with flash
pulses as indicated in the table below.
2Press the <Flush time> button repeatedly for 1second until the required flush time is
set.
Level Red LED Flush interval [h] Flush time [s] Approximate flush
volume at 3–4bar [l]
1 1 flash pulse 2 5.5 1.5
2 2 flash pulses 4
3 3 flash pulses 8 9.5 2.5
4 4 flash pulses 12
5 5 flash pulses 18 11.5 3
6 6 flash pulses 24
Each cycle of setting options ends once the button has been pressed 6 times. The
next time the button is pressed, the setting options start from the beginning again.
Putting into operation
While the urinal ceramic appliance is being installed, the brightness sensor in the control unit
is covered, which activates the urinal flush control. 3minutes after the sensor is covered, the
function is confirmed as indicated in the table below.
Flush actuation Function
3x flush for 2seconds, 8-second pause and
1x flush for 2seconds Urinal flush control is functional.
16 9007203488149771-1 © 07-2019
968.958.00.0(01)

EN
Troubleshooting
Malfunction Cause Measure
No flush
actuation
Water supply interrupted ▶ Check water supply connection.
Basket filter clogged
▶ Clean or replace the basket filter.
→ See "Cleaning the basket
filter", page18.
Solenoid valve defective ▶ Replace the solenoid valve.
Cable connection interrupted ▶ Check the cable connection to
the solenoid valve.
Battery dead; red LED lights up
permanently or not at all
▶ Replace the battery. → See
"Replacing the battery",
page18.
Voltage supply interrupted
▶ Check the fuse in the electrical
distributor.
▶ Have the mains cable tested by
an electrically skilled person.
Decrease in flush
volume
Reduction in water supply ▶ Check water supply connection.
Basket filter clogged
▶ Clean or replace the basket filter.
→ See "Cleaning the basket
filter", page18.
Solenoid valve defective ▶ Replace the solenoid valve.
Water is running
continuously into
the urinal
ceramic
appliance
Solenoid valve defective ▶ Replace the solenoid valve.
9007203488149771-1 © 07-2019
968.958.00.0(01) 17

EN Maintenance
Caring for and cleaning
smooth surfaces
All smooth surfaces can be cleaned hygien-
ically with water and a mild, liquid cleaning
agent that is kind to the skin.
ATTENTION
Surface damage caused by
aggressive and scouring
cleaning agents
▶ Never use cleaning agents
that contain chlorine or which
are acidic, abrasive or
corrosive.
Replacing the battery
Prerequisite
– Urinal ceramic appliance has been
demounted.
– Refer to illustration sequence 1,
page43 while carrying out the
instructions.
1Disconnect the cable and detach the
control unit.
2Remove and dispose of the dead
battery.
3Insert a new battery.
4Attach the control unit and connect
the cable.
Cleaning the basket filter
Prerequisite
– Urinal ceramic appliance has been
demounted.
– Refer to illustration sequence 2,
page44 while carrying out the
instructions.
1Close the angle stop valve.
2Loosen the reinforced braided hose
and remove the basket filter and
seal.
✓ Store the seal.
3Clean the basket filter.
4Insert the basket filter and seal.
Screw on the reinforced braided
hose.
5Open the angle stop valve.
18 9007203488149771-1 © 07-2019
968.958.00.0(01)

FR
Sécurité
Au sujet de ce document
Le présent document s’adresse aux exploitants de la commande
d’urinoir Geberit de type1000-1 pour urinoirsCentaurus.
Utilisation conforme
La commande d’urinoir est conçue pour les utilisations suivantes:
• pour les urinoirsCentaurus
• pour le déclenchement automatique du rinçage d’urinoirs
• pour les installations d’urinoirs avec arrivée depuis l’arrière et sortie
vers l’arrière
Toute autre utilisation est considérée comme non conforme. Le fabri-
cant ne saurait être tenu pour responsable des conséquences d’une
utilisation non conforme.
9007203488149771-1 © 07-2019
968.958.00.0(01) 19

FR Remarque concernant les avertissements
Les avertissements sont placés aux endroits où peuvent survenir les
dangers.
Les avertissements se présentent sous la forme suivante:
AVERTISSEMENT
Type et source du danger
Conséquences possibles lorsque le danger est négligé.
▶ Mesures pour éviter les dangers.
Les mots clés suivants sont utilisés pour indiquer des risques rési-
duels dans les avertissements et donner des informations impor-
tantes:
Symbole Mot clé et signification
ATTENTION
Ce mot clé désigne un risque qui, s’il n’est pas évité, peut
entraîner un dommage matériel.
Présence de ce seul symbole.
Signale une information importante.
Consignes de sécurité
•
L’utilisation, l’entretien et la maintenance doivent être réalisés par
l’exploitant dans les limites établies par le présent manuel d’utilisa-
tion.
• Les réparations, transformations et installations supplémentaires ne
peuvent être effectuées que par des personnes qualifiées dans les
domaines du sanitaire et de l’électricité.
• Utiliser exclusivement les pièces détachées et les accessoires d’ori-
gine du fabricant.
• Le câble d’alimentation secteur de l’appareil ne peut être remplacé.
En cas d’endommagement du câble d’alimentation secteur, rempla-
cer tout l’appareil.
20 9007203488149771-1 © 07-2019
968.958.00.0(01)
