GXP1400/1405 IP Phone
Quick Start Guide

Content
English............................................................................1
简体中文........................................................................7
Español..........................................................................13
Français.........................................................................19

1 2
The GXP1400/1405 is not pre-congured to support
or carry emergency calls to any type of hospital, law
enforcement agency, medical care unit (“Emergency
Service(s)”) or any other kind of Emergency Ser-
vice. You must make additional arrangements to ac-
cess Emergency Services. It is Your responsibility to
purchase SIP-compliant Internet telephone service,
properly congure the GXP1400/1405 to use that ser-
vice, and periodically test your conguration to con-
rm that it works as You expect. If You do not do so, it
is Your responsibility to purchase traditional wireless
or landline telephone services to access Emergency
Services.
GRANDSTREAM DOES NOT PROVIDE CON-
NECTIONS TO EMERGENCY SERVICES VIA THE
GXP1400/1405. NEITHER GRANDSTREAM NOR
ITS OFFICERS, EMPLOYEES OR AFFILIATES MAY
BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR
LOSS, AND YOU HEREBY WAIVE ANY AND ALL
SUCH CLAIMS OR CAUSES OF ACTION ARISING
FROM OR RELATING TO YOUR INABILITY TO USE
THE GXP1400/1405 TO CONTACT EMERGENCY
SERVICES, AND YOUR FAILURE TO MAKE AD-
DITIONAL ARRANGEMENTS TO ACCESS EMER-
GENCY SERVICES IN ACCORDANCE WITH THE
IMMEDIATELY PRECEDING PARAGRAPH.
GXP1400/1405 is a next generation small-to-medium business IP phone that fea-
tures 2 lines with 1 SIP account, a 128x40 graphical LCD, 3 XML programmable
context-sensitive soft keys, dual network ports with PoE (GXP1405 only) and
3-way conference. The GXP1400/1405 delivers superior HD audio quality, rich and
leading edge telephony features, personalized information and customizable ap-
plication service, automated provisioning for easy deployment, advanced security
protection for privacy, and broad interoperability with most 3rd party SIP devices
and leading SIP/NGN/IMS platforms. It is a perfect choice for small-to-medium
businesses looking for a high quality, feature rich IP phone with affordable cost.
PACKAGE CONTENTS:
OVERVIEW:
EN
WARNING: Please DO NOT power cycle the GXP1400/1405 when the LED
lights are ashing during system boot up or rmware upgrade. You may corrupt
rmware images and cause the unit to malfunction.
WARNING: Use only the power adapter included in the GXP1400/1405 pack-
age. Using an alternative non-qualied power adapter may possibly damage the
unit.

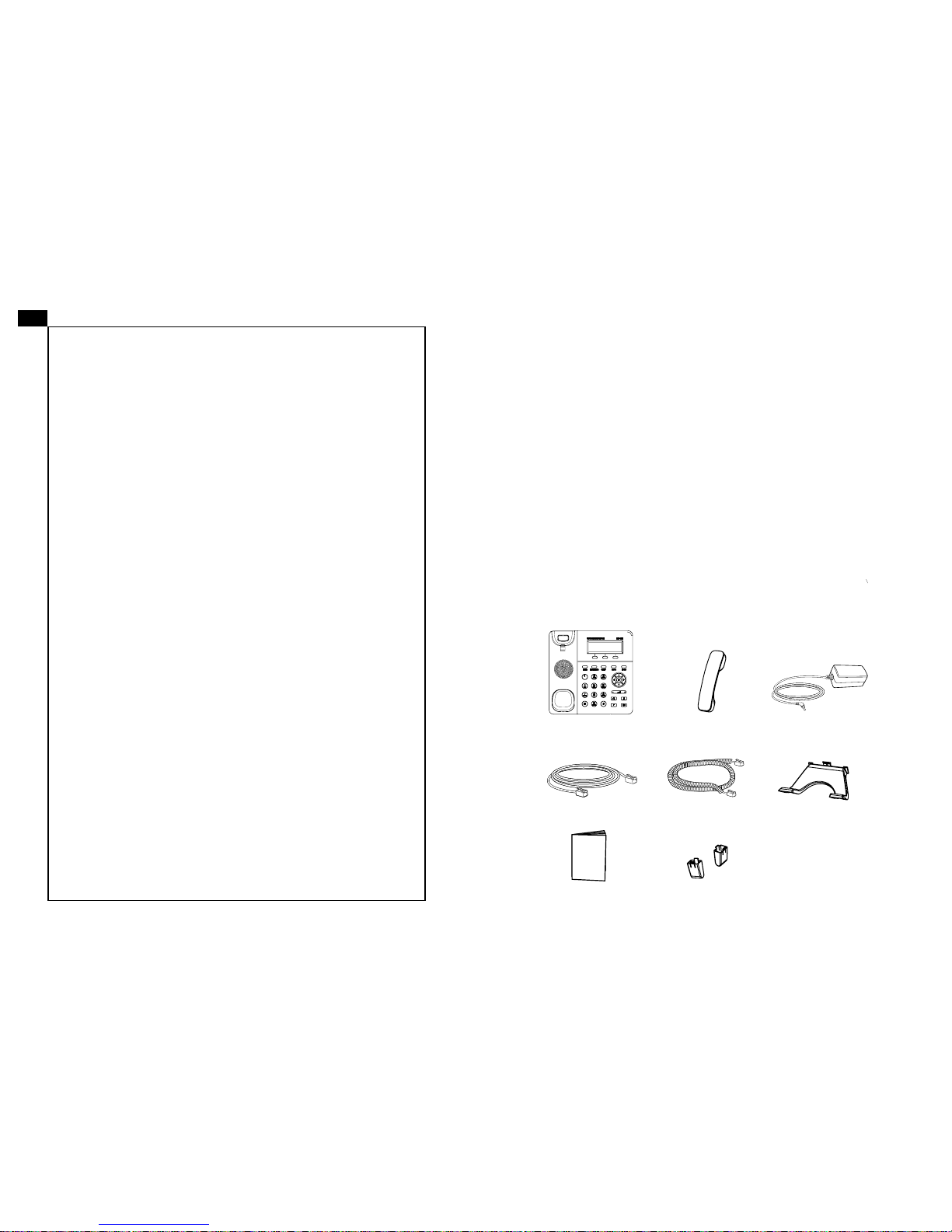

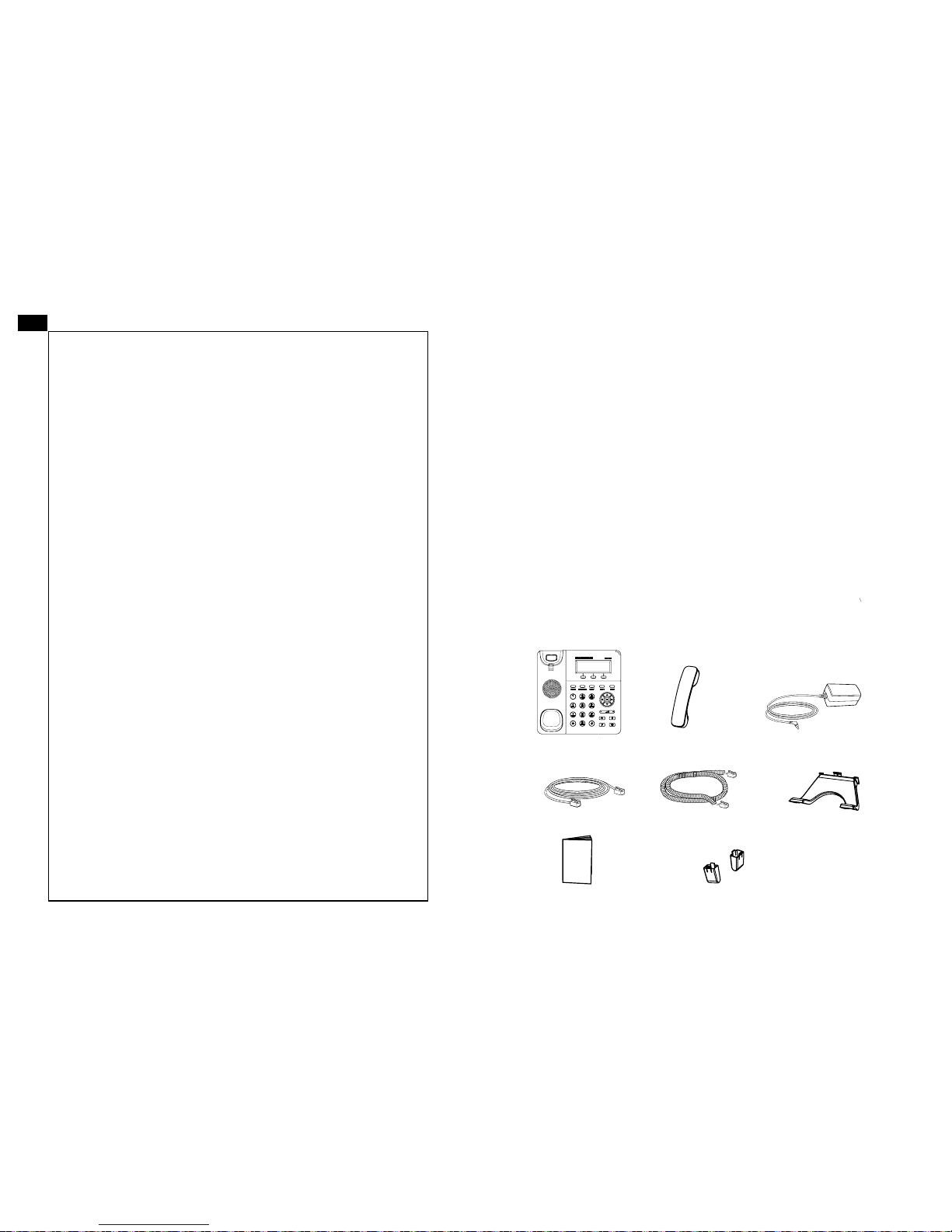

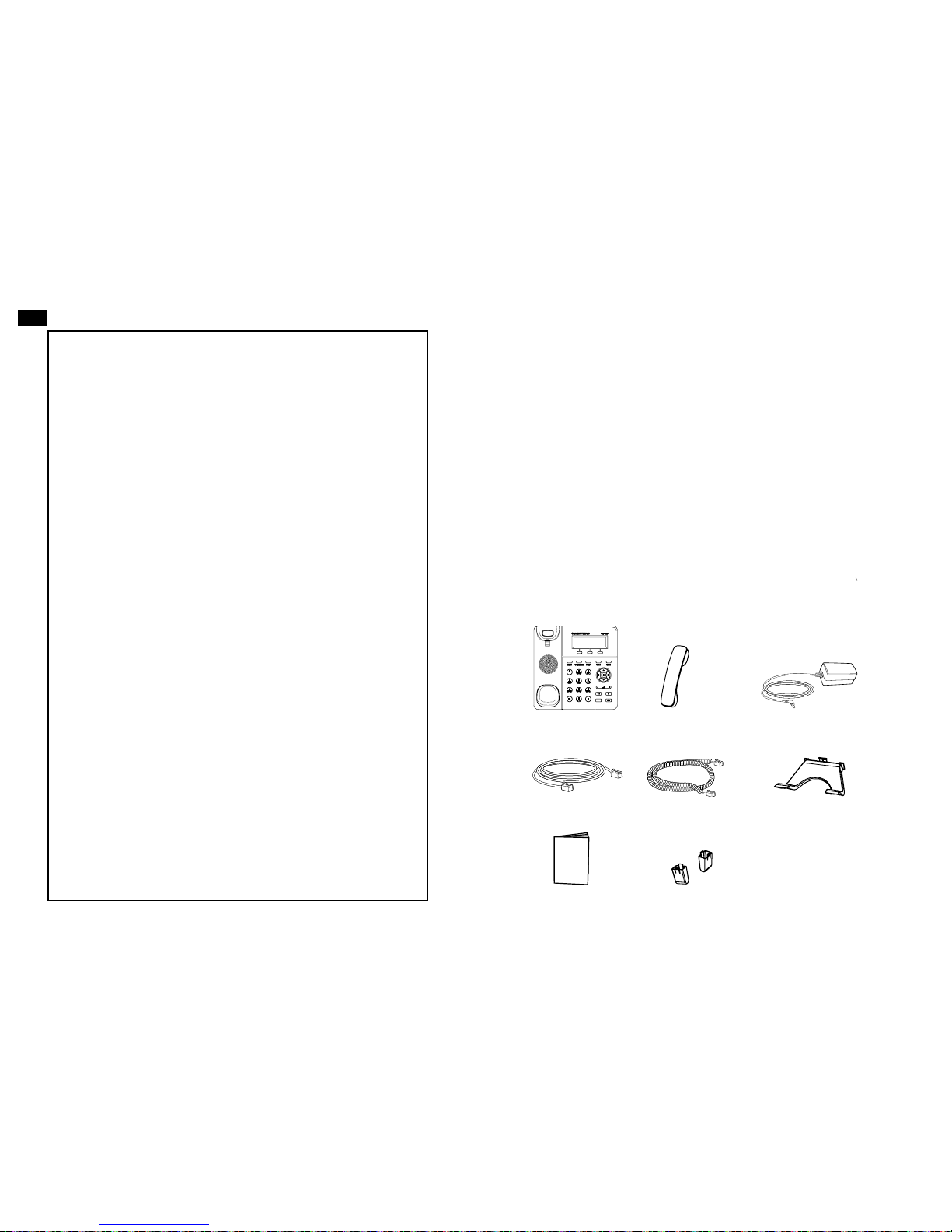

1 x GXP1400/1405 Main Case 1 x Handset
1 x Phone Cord1 x Ethernet Cable 1 x Phone Stand
1 x 5V Power Adapter
1 x Quick Start Guide 2 x Wall Mount Spacers
PRECAUTIONS:

3 4
PHONE SETUP:
To setup the GXP1400/1405, follow the steps below:
1. Connect the handset and main phone case with the phone cord.
2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a
router (LAN side of the router) using the Ethernet cable.
3. Connect the 5V DC output plug to the power jack on the phone; plug the power
adapter into an electrical outlet.
4. The LCD will display provisioning or rmware upgrade information. Before con-
tinuing, please wait for the date/time display to show up.
5. Using the phone embedded web server or keypad conguration menu, you can
further congure the phone using either a static IP or DHCP.
Slot for the phone
stand if placing the
phone on the table

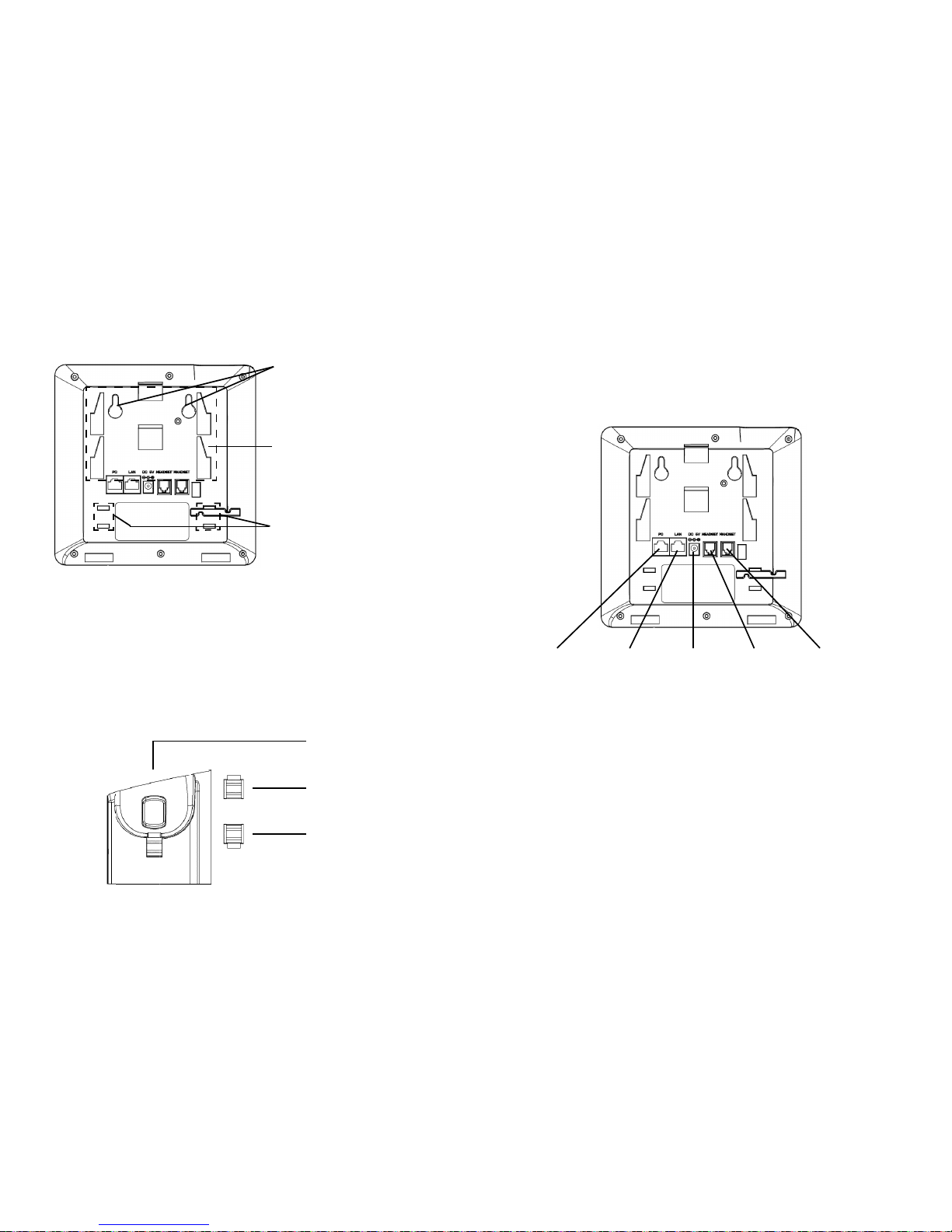

LAN Port Power Handset Port
Wall mount holes
are available
Slot for the wall
mount spacers if
placing the phone
on the wall
Installing the Phone (Phone Stand):
For installing the phone on the table with the phone stand, attach the phone
stand to the bottom of the phone where there is a slot for the phone stand (upper
part, bottom part).
Installing the Phone (Wall Mount):
1. Attach the two wall mount spacers to the slot for wall mount spacers on the
back of the phone.
2. Attach the phone to the wall via the wall mount hole.
3. Pull out the tab on from the handset cradle (See gure below).
4. Rotate the tab and plug it back into the slot with the extension up to hold the
handset while the phone is mounted on the wall (See gure below).
Tab with extension up
Handset Rest
Tab with extension down
PC Port Headset Port
CONNECTING THE PHONE:

5 6
Note: For the detailed user manual, please download from:
http://www.v2vipvideophones.com/support
Congure the GXP1400/1405 using the Keypad:
1. Make sure the phone is idle.
2. Press the “MENU” button to access the menu options to congure the phone.
3. Select MENU->Cong, to congure settings for SIP Proxy, Outbound Proxy, SIP
User ID, SIP Auth ID, SIP Password.
4. Follow MENU options to congure the basic features of the phone – for ex-
ample: the IP address if using a static IP. For details, please check GXP1400/1405
User Manual.
5. Please contact your ITSP (Internet Telephony Service Provider) for additional
settings that may be necessary to congure the phone.
1. To access the MENU, press the round MENU button.
2. Navigate the menu by using the UP/DOWN and LEFT/RIGHT buttons.
3. Press the round MENU button to conrm a menu selection.
4. The phone automatically exits MENU mode when there is an incoming call, the
phone goes off-hook, or when the MENU mode is left idle for 20 seconds.
Tips For Using the Keypad:
1.Ensure your phone is powered up and connected to the Internet.
2. Press MENU button to go into menu of the phone.
3. Press the ‘down” arrow button to “Status” and press MENU button to check the
IP address.
4. Type the phone’s IP address in your PC browser. (See gure on the right)
5. The default administrator password is “admin”; the default end-user password
is “123”.
PHONE CONFIGURATION:
Congure the GXP1400/1405 Using Web Browser:

13 14
GXP1400/1405 es una nueva generación de Teléfonos IP para pequeñas y me-
dianas empresas, el cual cuenta con 2 líneas con 1 cuenta SIP, una pantalla
LCD gráca de 128x40, 3 teclas de contexto programables vía XML, doble puer-
to de red con PoE integrado (GXP1405 solamente) y conferencia de 3 vías. El
GXP1400/1405 ofrece calidad superior de audio en Alta Denición, rico en car-
acterísticas y a la vanguardia telefonía IP , información personalizada y servicio
de aplicaciones personalizables, aprovisionamiento automatizado para facilitar su
implementación, avanzada protección y seguridad, y una amplia interoperabilidad
con la mayoría de los dispositivos SIP y plataformas líderes SIP/ NGN/IMS. Es la
opción perfecta para las empresas pequeñas y medianas que buscan un teléfono
IP de alta calidad, rico en características telefónicas y a un costo asequible.
SUMARIO:
ES
CUIDADO: Por favor NO apague el GXP1400/1405 cuando la luz este par-
padeando durante el reinicio o actualizando el rmware. Se puede corromper los
archivos causando que el equipo no se comporte bien.
CUIDADO: Use solamente el adaptador de corriente incluido con el GXP1400/
1405. Usar uno alternativo puede dañar el equipo.
1 x Base Principal 1 x Auricular
1 x Cable Telefónico
1 x Cable de Red 1 x Soporte de Teléfono
1 x Guía Rápida de Inicio 2 x Espaciadores de Montaje en Pared
El teléfono GXP1400/1405 no viene pre congurado ni
tiene acceso a información de ningún tipo de servicio de
llamadas de emergencia, hospitales, servicios policiales,
unidades de cuidados médicos o cualquier otro tipo de
servicio de socorro. Usted deberá hacer las coordinacio-
nes necesarias para poder acceder a estos servicios. Será
su responsabilidad, el contratar el servicio de telefonía por
internet compatible con el protocolo SIP, congurar apro-
piadamente el teléfono GXP1400/1405 para usar dicho
servicio y periódicamente, probar su conguración para
conrmar su funcionamiento de acuerdo a sus expectati-
vas. Si usted decide no hacerlo, será su responsabilidad
comprar servicios de telefonía tradicional, ya sea por línea
ja o inalámbrica para poder acceder a los servicios de
emergencia.
GRANDSTREAM NO PROVEE CONEXIONES CON-
NINGUN SERVICIO DE EMERGENCIA MEDIANTE EL
GXP1400/1405. NI GRANDSTREAM NI SUS DIRECTO-
RES, EMPLEADOS O AFILIADOS, PUEDEN SER SUJE-
TOS REPONSABLES POR NINGUN RECLAMO, DAÑO
O PERDIDA. POR LO TANTO, POR LA MEDIANTE,
USTED RENUNCIA A SU DERECHO DE RECLAMO O
DENUNCIA QUE PUEDA SURGIR DEBIDO A LAS
LIMITACIONES EN EL USO DEL GXP1400/1405 PARA
CONTACTAR A LOS SERVICIOS DE EMERGENCIA, ASI
COMO A SU NEGLIGENCIA DE REALIZAR LAS COOR-
DINACIONES NECESARIAS PARA ACCEDER A TODOS
LOS SERVICIOS DE EMERGENCIA, MENCIONADOS
EL PA RRAFO PRECEDENTE.
1 x Adaptador de Alimentación de 5V
PRECAUCIONES:
CONTENIdO:

15 16
Instalando El Teléfono (Montura de Pared):
1. Colocar los dos espaciadores de pared en las ranuras para Montaje en Pared
localizada en parte posterior del teléfono.
2. Fije el teléfono a la pared a través del oricio de Montaje en Pared.
3. Remover la Lengüeta del Auricular (Véase la Figura a continuación).
4. Gire la lengüeta y vuelva a conectarlo en la ranura con la extensión hasta
sostener el auricular cuando el teléfono está montado en la pared (Ver la Figura
a continuación).
Lengüeta con extensión
hacia arriba
Soporte de Auricular
Lengüeta con extensión
hacia abajo
Puerto PC Puerto LAN Poder Puerto de
Auricular
AdAPTANdO El TEléFONO:
Los Oricios de Montaje
en Pared están disponibles
Ranura para el Soporte del
teléfono, en caso de colocar
el teléfono sobre la mesa
Ranura para el Soporte de
espaciadores de Montaje en
Pared, en caso de colocar el
teléfono en la pared
Instalando El Teléfono (Soporte de Teléfono) :
Para instalar el teléfono sobre el escritorio con el soporte de teléfono, jar el telé-
fono con la parte inferior, donde hay una ranura para el soporte del teléfono (Parte
Superior, Parte Inferior).
CONECTANdO El TEléFONO:
Puerto de receptor de
cabeza
Para congurar el GXP1400/1405, siga los siguientes pasos:
1. Conecte el auricular y la base principal con el cable de teléfono.
2. Conecte el puerto LAN del teléfono a la toma RJ-45 de un hub/switch o un
router (del lado LAN del router) mediante El cable de Red.
3. Conecte el enchufe de 5V DC de salida a la toma de poder en el teléfono, en-
chufe el adaptador de alimentación a una toma de corriente eléctrica.
4. La pantalla LCD mostrará información de aprovisionamiento o actualización de
rmware. Antes de continuar, por favor esperar hasta que muestre a la fecha/hora.
5. Utilizando del servidor Web del teléfono o el menú de conguración del teclado,
usted podrá congurar el teléfono a través de una dirección IP estática o DHCP.

17 18
Nota: Para obtener el manual de usuario, favor haga click aquí:
http://www.v2vipvideophones.com/support
Congurar el GXP1400/1405 usando el teclado:
1. Asegúrese de que el teléfono esté en estado inactivo.
2. Pulse el botón “MENU” para acceder a las opciones del menú para congurar
el teléfono.
3. Seleccione MENU-> Cong, para congurar los ajustes para SIP Proxy, Proxy
de salida, SIP User ID, ID de autenticación SIP, Contraseña SIP.
4. Siga las opciones de MENU para congurar las funciones básicas del teléfono
- por ejemplo: La Dirección IP, en caso de usar una dirección IP estática. Para
obtener más información, consulte el Manual del usuario de la GXP1400/1405.
5. Por favor contacte a su PSI (Proveedor de Servicio de Internet) para los ajustes
adicionales que sean necesarios para congurar el teléfono.
1. Para acceder al menú, pulse el botón MENU de forma redondeada.
2. Navegar por el menú usando las teclas ARRIBA/ABAJO e IZQUIERDA/DERE-
CHA.
3. Presione el botón redondo MENU para conrmar una selección del menú.
4. El teléfono saldrá automáticamente del modo MENU cuando haya una llamada
entrante, el teléfono sea descolgado, o cuando el modo MENU es dejado inactivo
durante 20 segundos.
Consejos para usar el Teclado:
1. Asegúrese de que su teléfono está encendido y conectado a Internet.
2. Pulse el botón MENU para ingresar en el menú del teléfono.
3. Pulse el botón echa “abajo” para ver “Estado” y pulse el botón MENU para ver
la dirección IP.
4. Escriba la dirección IP del teléfono en el navegador de su PC (Véase la gura
a la derecha).
5. La contraseña de administrador por defecto es “admin”; la contraseña por de-
fecto para el usuario nal es “123 “.
CONFIGURACIÓN dEl TEléFONO:
Congurando el GXP1400/1405 usando su navegador de
Internet:
Retener
Transferencia
Teclado Estándar
Indicadorde Mensaje en Espera
Teclas Suaves Programables
Conferencia
Teclas de Líneas
Teclas de Navegación
Tecla de Menú/OK
Volumen
Headset
Silencio
Altavoz
Enviar

19 20
Le GXP1400/1405 n’est pas pré conguré pour soutenir
ou réaliser des appels d’urgence à tout type d’hôpital, or-
ganisme d’application de la loi, unité de soins médicaux
ou tout autre type de service d’urgence. Vous devez pren-
dre des dispositions supplémentaires pour accéder à des
services d’urgence. Il est de votre responsabilité d’acheter
un service de téléphonie par Internet, congurer correcte-
ment le GXP1400/1405 pour utiliser ce service et de tes-
ter périodiquement votre conguration pour vérier qu’il
fonctionne comme prévu. Si vous ne procédez pas ainsi,
il est de votre responsabilité d’acheter des services de té-
léphonie traditionnels sans l ou xes pour accéder aux
services d’urgence.
GRANDSTREAM NE FOURNIT PAS DE CONNEXIONS
AUX SERVICES D’URGENCE VIA LE GXP1400/1405. NI
GRANDSTREAM NI SES DIRIGEANTS, SES EMPLOYÉS
OU SES FILIALES NE PEUVENT ETRE TENUS RE-
SPONSABLES DE TOUTE RÉCLAMATION, DOMMAGE
OU PERTE ET VOUS RENONCEZ À TOUTE RÉCLAMA-
TION OU CAUSE D’ACTION RESULTANT DE OU EN
RELATION AVEC VOTRE INCAPACITE D’UTILISER LE
GXP1400/1405 POUR CONTACTER LES SERVICES
D’URGENCE, ET VOTRE ECHEC A METTRE EN PLACE
DES ARRANGEMENTS SUPPLEMENTAIRES POUR
ACCEDER AUX SERVICES D’URGENCE CONFORME-
MENT AU PARAGRAPHE PRECEDENT.
GXP1400/1405 est un téléphone IP de nouvelle génération conçu pour sat-
isfaire les besoins des PME dans le domaine de la téléphonie IP. La gamme
GXP1400/1405 dispose de 2 lignes avec 1 compte SIP, un écran graphique LCD
128x40, 3 touches contextuelles programmables avec XML, deux ports réseau
avec une alimentation PoE (GXP1405 seulement) et une fonction de conférence
à 3. Le GXP1400/1405 offre une qualité audio de Haute Dénition HD, des fonc-
tionnalités de téléphonie IP riches et diversiés, des informations et applications
de services personnalisables , un approvisionnement automatisé pour un déploie-
ment facile, une protection avancée de la sécurité de la vie privée, et une large
interopérabilité avec la plupart des dispositifs SIP tierces partie et des plateformes
pionnières SIP/NGN/IMS. La gamme GXP1400/1405 est le choix parfait pour les
PME cherchant un téléphone IP combinant la qualité de design supérieure, des
fonctionnalités puissantes et intuitives, le tout à un coût abordable.
CONTENU dU PACK :
APERÇU:
FR
1 x Boîtier principal 1 x Combiné
1 x Cordon téléphonique
1 x Câble Ethernet 1 x Support du téléphone
1 x 5V Adaptateur secteur
1 x Guide de Démarrage Rapide 2 x Ecarteurs du socle de montage murale
AvERTISSEMENT: Ne redémarrez pas le GXP1400/1405 lorsque les LEDs
clignotent durant l’initialisation ou la mise à jour du rmware. Ca peut corrompre le
rmware et causer un dysfonctionnement de l’équipement.
PRéCAUTIONS:
AvERTISSEMENT: Utilisez seulement le boitier d’alimentation inclus dans
le pack du GXP1400/GXP1405. L’utilisation d’un boitier d’alimentation alternative
non qualié peut endommager l’équipement.

21 22
INSTAllATION dU TéléPHONE:
Installation du Téléphone (Support Mural):
1. Attachez les 2 écarteurs de montage murale sur la face arrière du téléphone.
2. Fixez le téléphone au mur grâce aux trous de xation murale.
3. Retirez l’attache à partir du crochet du téléphone (Voir gure ci-dessous).
4. Retournez l’attache et rebranchez-la dans la fente d’extension jusqu’à tenir le
combiné lorsque le téléphone est monté sur le mur (Voir gure ci-dessous).
Port PC Port LAN Alimentation Port Combiné
Les orices du socle de
montage murale sont disponible
fente pour le berceau du télé-
phone s’il est à mettre sur une
table
fente pour les écarteurs de
montage murale si le téléphone
est à monter au mur
Appui du combiné
Attache avec appui vers
le haut
Attache avec appui
vers le bas
Installation du téléphone (Support du téléphone) :
Pour installer le téléphone sur la table avec le support du téléphone, attachez
ce dernier à la fente placée à la base du téléphone (Partie Supérieure, Partie
Inférieure).
CONNECTER lE TéléPHONE:
Port du casque
Pour congurer le GXP1400/1405, suivez les étapes ci-dessous:
1. Connectez le combiné et la base principale du téléphone en utilisant le cordon
téléphonique.
2. Connectez le port LAN du téléphone à la prise RJ-45 d’un hub /switch ou rou-
teur (côté LAN du routeur) via le câble Ethernet.
3. Connectez l’adaptateur d’alimentation dans le port 5V DC du téléphone. Bran-
chez l’autre extrémité à une prise électrique.
4. L’écran LCD afchera les informations concernant le provisionnement et la mise
à jour du rmware. Avant de continuer, veuillez patienter jusqu’à que vous voyez la
date et l’heure au niveau de l’écran.
5. Vous pouvez congurer davantage les options d’adressage IP statique et/ou dy-
namique en utilisant l’interface web du téléphone ou bien le clavier téléphonique.

23 24
Note: Pour plus de détails, veuillez consulter le manuel d’utilisation sur:
http://www.v2vipvideophones.com/support
Conguration du GXP1400/1405 en utilisant le clavier du té-
léphone:
1. Assurez-vous que le téléphone est inactif.
2. Appuyez sur le bouton MENU pour accéder au menu du téléphone.
3. Sélectionnez “Cong” pour congurer les paramètres du SIP Proxy, de
l’Outbound Proxy, du nom d’utilisateur SIP User ID, du nom d’authentication SIP
Auth ID, et le mot de passe SIP password.
4. Suivez les options du menu pour congurer les fonctionnalités du téléphone -
par exemple: l’adresse IP si vous utilisez une adresse IP statique. Pour plus de
détails, veuillez consulter le manuel d’utilisation de la GXP1400/1405.
5. Veuillez contactez votre Fournisseur d’accès Internet pour les paramètres sup-
plémentaires qui peuvent être nécessaire pour congurer le téléphone.
1. Pour accéder au menu, appuyez sur la touche ronde MENU.
2. Naviguez dans le menu en utilisant les èches HAUT/BAS et DROITE/GAUCHE.
3. Appuyez sur le bouton MENU pour conrmer la sélection.
4. Le téléphone automatiquement quitte le menu s’il y’ a un appel entrant, s’il est
décroché, ou bien si le menu principale est inactif pour 20 secondes.
Astuces pour utiliser le clavier du téléphone:
CONFIGURATION dU TElEPHONE:
Congurer le GXP1400/1405 en utilisant l’interface Web:
1. Vériez que votre téléphone est sous tension et connecté à Internet.
2. Appuyez sur le bouton MENU pour accéder au menu du téléphone.
3. Appuyez sur la èche BAS, sélectionner “Status” et appuyer sur le bouton
MENU pour vérier l’adresse IP.
4. Saisissez l’adresse IP du téléphone dans le navigateur de votre PC (Voir la
gure à droite).
5. Le mot de passe d’administrateur est par défaut “admin”; et pour l’utilisateur
est “123”.
Mise en attente
Transfert
Clavierstandard
Indicateurdu message en attente
Touchede fonction
Conférence
Touches de ligne
Boutonsde navigation
Bouton Menu/OK
Volume
Casque
Muet
Haut parleur
Envoyer
