Grandstream Networks GXP-1400 User manual

GXP1400/1405 IP Phone
Quick Start Guide
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

1 2
The GXP1400/1405 is not pre-congured to sup-
port or carry emergency calls to any type of hospital,
law enforcement agency, medical care unit (“Emer-
gency Service(s)”) or any other kind of Emergency
Service. You must make additional arrangements to
access Emergency Services. It is Your responsibility
to purchase SIP-compliant Internet telephone ser-
vice, properly congure the GXP1400/1405 to use
that service, and periodically test your conguration
to conrm that it works as You expect. If You do not
do so, it is Your responsibility to purchase traditional
wireless or landline telephone services to access
Emergency Services.
GRANDSTREAM DOES NOT PROVIDE
CONNECTIONS TO EMERGENCY SERVICES VIA
THE GXP1400/1405. NEITHER GRANDSTREAM
NOR ITS OFFICERS, EMPLOYEES OR AFFILIATES
MAY BE HELD LIABLE FOR ANY CLAIM, DAM-
AGE, OR LOSS, AND YOU HEREBY WAIVE ANY
AND ALL SUCH CLAIMS OR CAUSES OF ACTION
ARISING FROM OR RELATING TO YOUR INABIL-
ITY TO USE THE GXP1400/1405 TO CONTACT
EMERGENCY SERVICES, AND YOUR FAILURE TO
MAKE ADDITIONAL ARRANGEMENTS TO ACCESS
EMERGENCY SERVICES IN ACCORDANCE WITH
THE IMMEDIATELY PRECEDING PARAGRAPH.
GXP1400/1405 is a next generation small-to-medium business IP phone that
features 2 lines with 1 SIP account, a 128x40 graphical LCD, 3 XML program-
mable context-sensitive soft keys, dual network ports with PoE (GXP1405
only) and 3-way conference. The GXP1400/1405 delivers superior HD audio
quality, rich and leading edge telephony features, personalized information and
customizable application service, automated provisioning for easy deployment,
advanced security protection for privacy, and broad interoperability with most
3rd party SIP devices and leading SIP/NGN/IMS platforms. It is a perfect choice
for small-to-medium businesses looking for a high quality, feature rich IP phone
with affordable cost.
PACKAGE CONTENTS:
OVERVIEW:
EN
WARNING: Please DO NOT power cycle the GXP1400/1405 when the LED
lights are ashing during system boot up or rmware upgrade. You may corrupt
rmware images and cause the unit to malfunction.
WARNING: Use only the power adapter included in the GXP1400/1405
package. Using an alternative non-qualied power adapter may possibly dam-
age the unit.

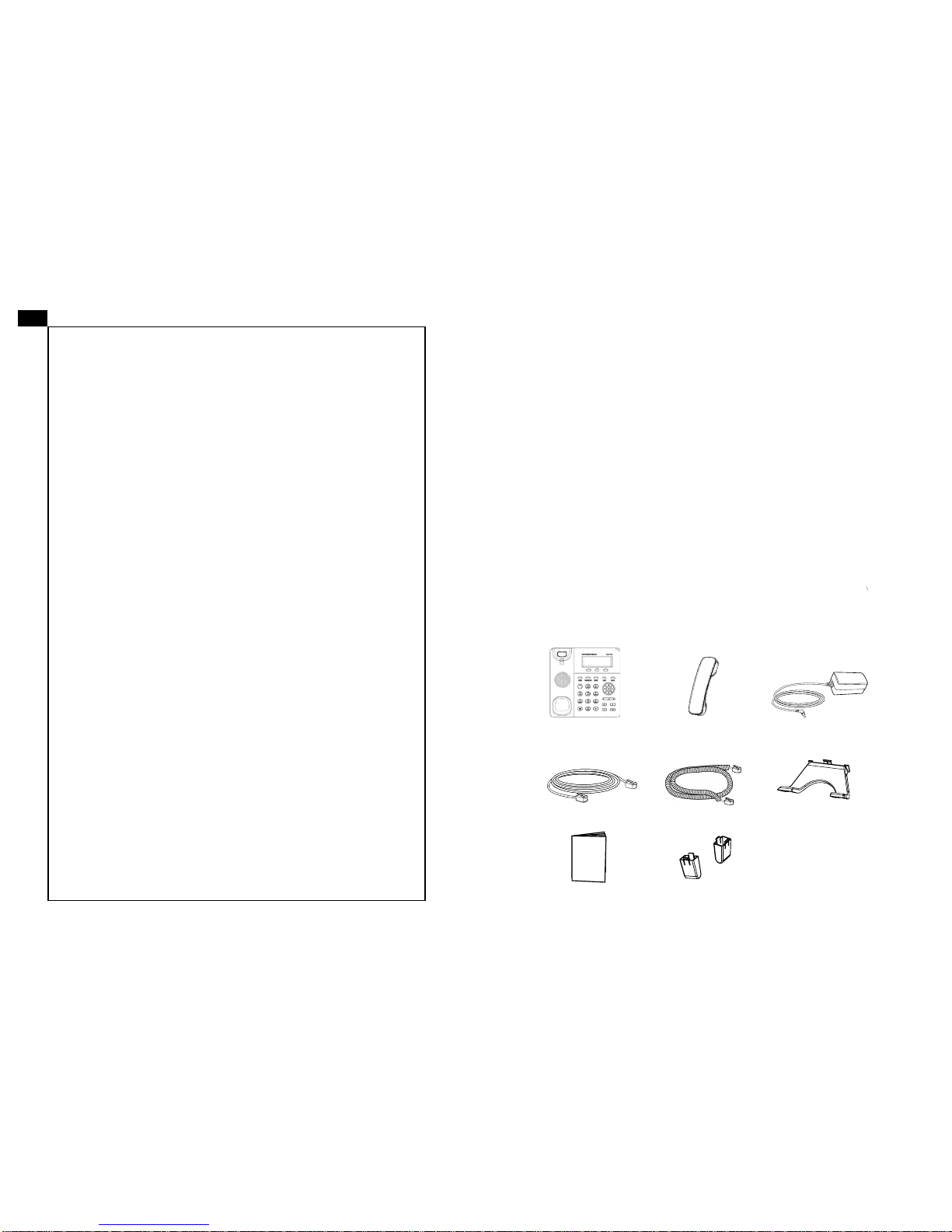

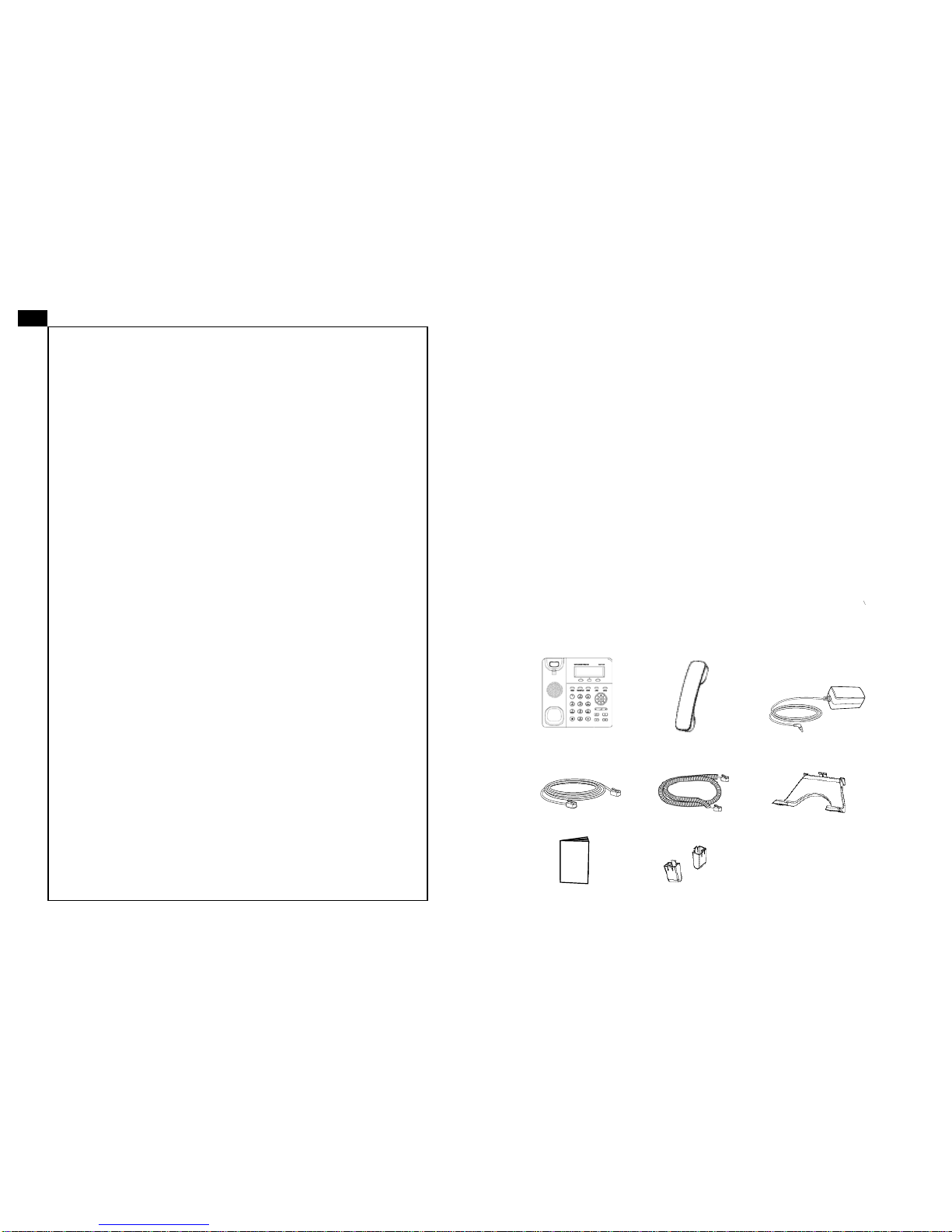

1 x GXP1400/1405 Main Case 1 x Handset
1 x Phone Cord1 x Ethernet Cable 1 x Phone Stand
1 x 5V Power Adapter
(GXP1400 only)
1 x Quick Start Guide 2 x Wall Mount Spacers
PRECAUTIONS:
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

3 4
PHONE SETUP:
To setup the GXP1400/1405, follow the steps below:
1. Connect the handset and main phone case with the phone cord.
2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a
router (LAN side of the router) using the Ethernet cable.
3. Connect the 5V DC output plug to the power jack on the phone; plug the power
adapter into an electrical outlet.
4. The LCD will display provisioning or rmware upgrade information. Before
continuing, please wait for the date/time display to show up.
5. Using the phone embedded web server or keypad conguration menu, you
can further congure the phone using either a static IP or DHCP.
Slot for the phone
stand if placing the
phone on the table

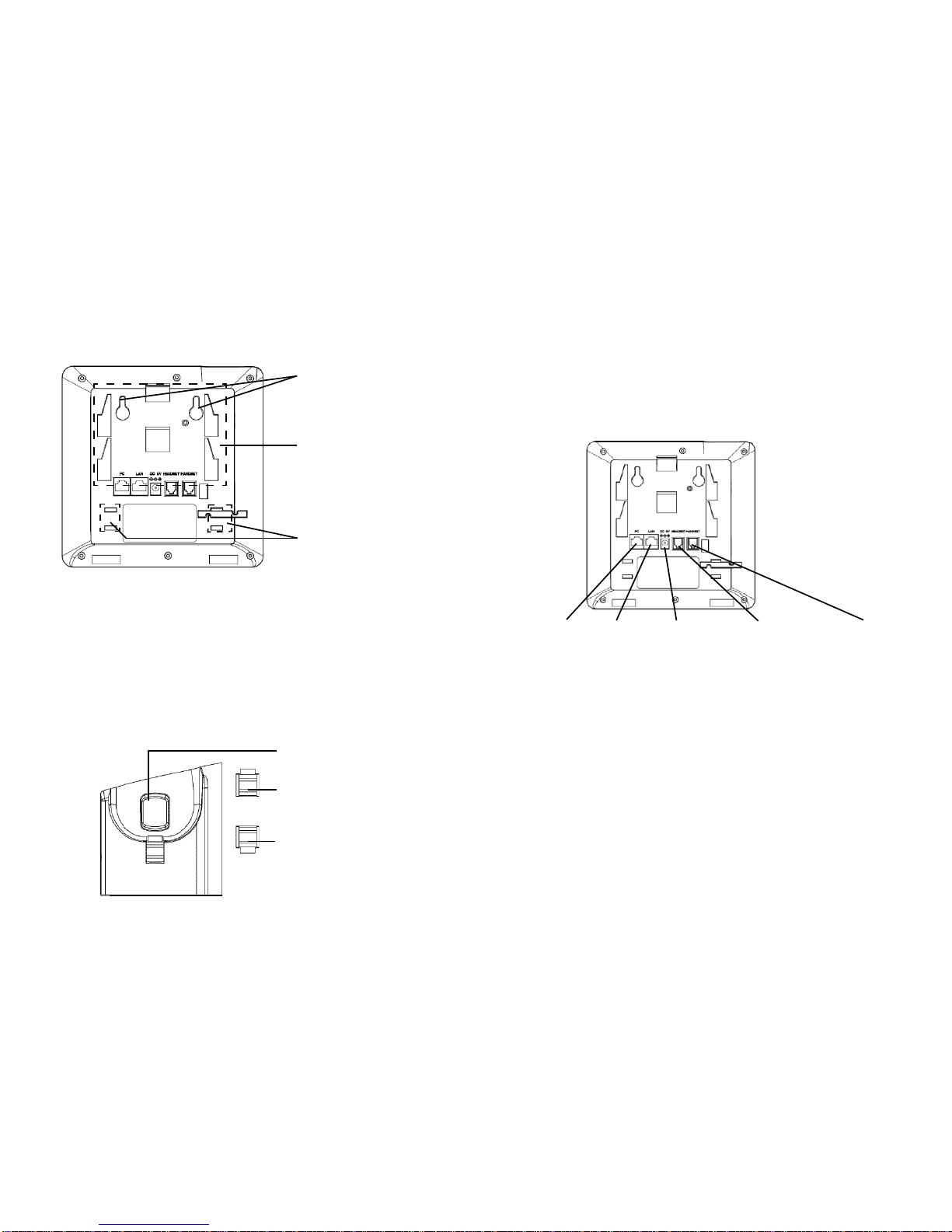

LAN Port Power Handset Port
Wall Mount Holes
are available
Slot for the wall
mount spacers if
placing the phone
on the wall
Installing the Phone (Phone Stand):
For installing the phone on the table with the phone stand, attach the phone
stand to the bottom of the phone where there is a slot for the phone stand (upper
part, bottom part).
Installing the Phone (Wall Mount):
1. Attach the two wall mount spacers to the slot for wall mount spacers on the
back of the phone.
2. Attach the phone to the wall via the wall mount hole.
3. Pull out the tab on from the handset cradle (See gure below).
4. Rotate the tab and plug it back into the slot with the extension up to hold the
handset while the phone is mounted on the wall (See gure below).
Tab with extension up
Handset Rest
Tab with extension down
PC Port Headset Port
CONNECTING THE PHONE:
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

5 6
Note: For the detailed user manual, please download from:
http://www.grandstream.com/support
Congure the GXP1400/1405 using the Keypad:
1. Make sure the phone is idle.
2. Press the “MENU” button to access the menu options to congure the phone.
3. Select MENU->Cong, to congure settings for SIP Proxy, Outbound Proxy,
SIP User ID, SIP Auth ID, SIP Password.
4. Follow MENU options to congure the basic features of the phone – for exam-
ple: the IP address if using a static IP. For details, please check GXP1400/1405
User Manual.
5. Please contact your ITSP (Internet Telephony Service Provider) for additional
settings that may be necessary to congure the phone.
1. To access the MENU, press the round MENU button.
2. Navigate the menu by using the UP/DOWN and LEFT/RIGHT buttons.
3. Press the round MENU button to conrm a menu selection.
4. The phone automatically exits MENU mode when there is an incoming call, the
phone goes off-hook, or when the MENU mode is left idle for 20 seconds.
Tips For Using the Keypad:
1.Ensure your phone is powered up and connected to the Internet.
2. Press MENU button to go into menu of the phone.
3. Press the ‘down” arrow button to “Status” and press MENU button to check the
IP address.

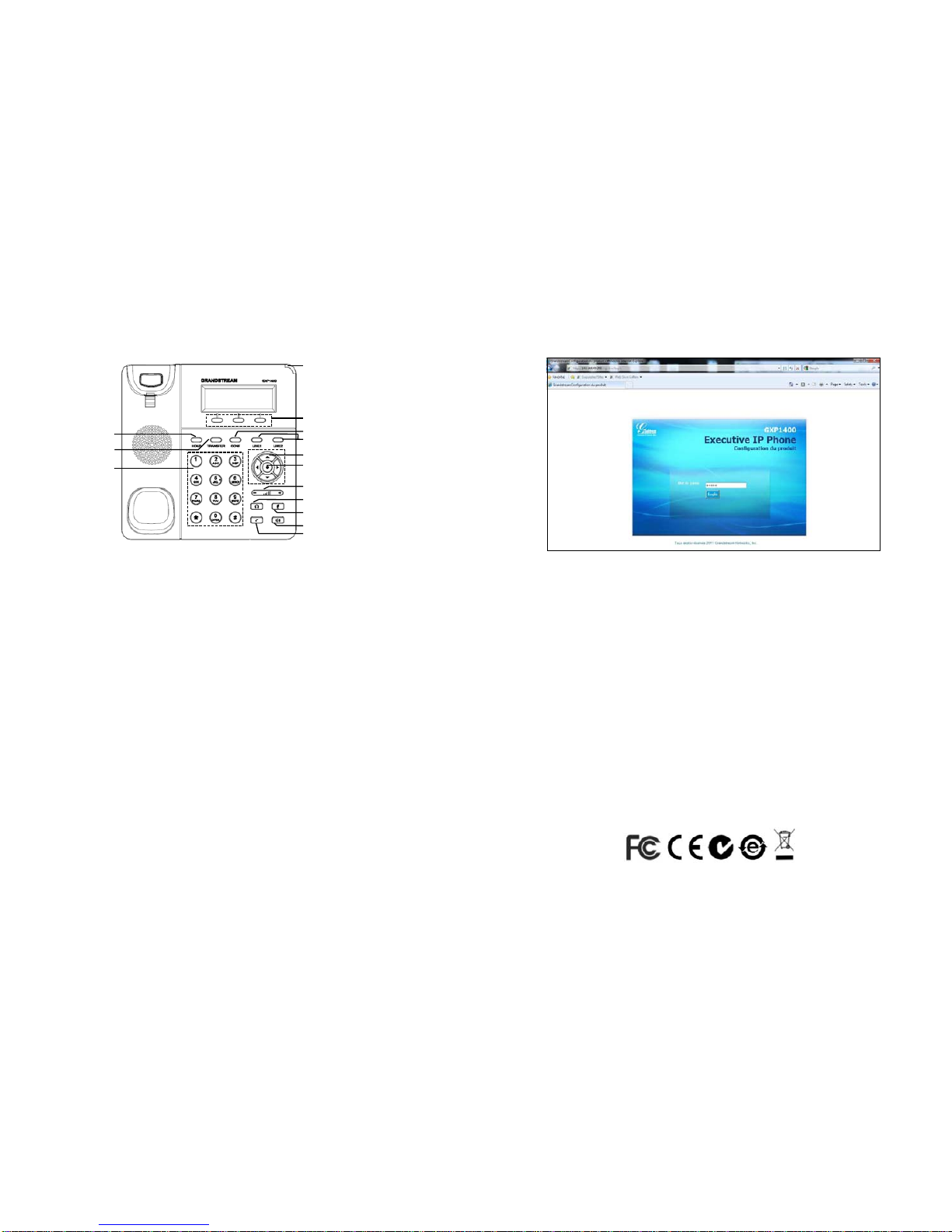

4. Type the phone’s IP address in your PC browser. (See gure on the right)
5. The default administrator password is “admin”; the default end-user password
is “123”.
PHONE CONFIGURATION:
Congure the GXP1400/1405 Using Web Browser:
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

7 8
GXP1400/1405不预设对医院，执法机构，医
疗中心(急救服务)以及各种紧急服务的紧急通
话服务。用户必须自行设定紧急通话功能。用
户必须自行购买SIP兼容的网络电话服务，正
确的设定GXP1400/1405使用该服务，并定期
测试您的配置以确保GXP1400/1405如预期工
作，否则请购买传统无线或有限电话服务来拨
打紧急通话。
Grandstream Networks 公司的GXP1400/
1405不支紧急通话服务。 Grandstream Net-
works 公司、其管理者和员工以及其相关机构
对此所造成的任何索赔、损失或者损害都不负
有任何法律追究责任。在此，您将无权对任何
以及所有由于无法通过GXP1400/1405拨打紧
急电话以及没有遵照前段文字描述而造成紧急
通话失败的事件提出诉讼。
ZH
警告: 请不要在设备启动未完成LED灯闪烁的时候或设备的升级软件的过程中断
开电源，因为如刚才所述的操作会导致话机本身的程序损坏，进而导致设备无法
启动。
警告: 请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适配器
有可能对设备造成损害。
GXP1400/1405是一款功能丰富的中小型商务IP电话。它支持一个SIP账号下的两
条线路通讯，128x40图形化灰度LCD显示屏，3个可编辑XML应用程序软按键，2
个 10/100 Mbps 自适应交换式以太网接口（GXP1405支持PoE供电），三方会
议。 GXP1400/1405具有优异的高清晰语音质量和丰富完备的电话功能。它支持
自动化的个人多媒体信息服务、自动配置、先进的安全隐私保护设置。它广泛兼
容其它第三方SIP设备及主要SIP/NGN/IMS平台。对于追求性价比的企业用户来
说， GXP1400/1405将是理想的选择。
设备包装清单:
GXP1400/1405话机（1台） 电话手柄（1个） 电源适配器 （1个，仅GXP1400）
网线 （1根） 手柄连线（1根） 桌面支架 （1个）
快速安装手册（1本） 墙体支架配件（1个）
注意事项:
产品概览:
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

9 10
安装电话:
墙体支架插槽
桌面支架插槽
墙体支架配件插槽
安装电话 (墙体支架):
1. 将墙体支架插入电话背面的支架插槽中；
2. 通过墙孔将电话固定在墙上；
3. 如下图所示，将话机手柄槽下方的扣机零件取出；
4. 将该零件倒转，然后重新插入原处。此时零件凸出处在外，当电话使用墙体支
架固定在墙上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。
话机手柄插槽
凸出处向上
凸出处向下
安装电话 (桌面支架):
将桌面支架插入电话背面的支架插槽中。用户可以使用两排插槽中的一排，不用
的插槽用于不同的倾斜角度。
电话的连接:
PC端口 网络连接端口 5V电源 耳机 手柄
连线步骤：
1. 用手柄连线连接电话手柄和电话主机；
2. 用网线连接电话的网络接口和外部网络接口（如：集线器或交换机上的RJ-45网
络接口）；
3. 用电源适配器连接电话电源接口和交流电源插座；
4. 电话屏幕将会显示设备启动或固件升级信息。请耐心等待至时间/日期显示；
5. 话机启动后，用户可以在主菜单或WEB浏览器进一步设置静态IP或者DHCP，从
而获得网络连接。
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

11 12
使用GXP1400/1405键盘:
1. 当电话处于空闲状态，按下菜单/确定按键进入菜单选项；
2. 使用方向选择按键 “上”“下”“左”“右”选择菜单选项；
3. 按下菜单/确定按键确定选项；
4. 当有来电进入，提起电话手柄、使用免提键或者电话处于菜单状态中20秒之
后，电话将自动退出菜单选项。
电话的配置:
通过WEB浏览器配置GXP1400/1405 :
1. 请确保电话的电源及网络连接；
2. 按下菜单/确定按键进入菜单选项；
3. 使用“向下”方向键选择“状态”，按下菜单/确定按键，此时电话屏幕显示
话机IP地址；
4. 在您电脑浏览器中输入话机IP地址（电话和您的电脑必须在同一个网段）；
5. 如右图所示，请输入密码登陆。默认管理员密码是“admin”；默认终端用户
密码是“123”。
通过键盘配置GXP1400/1405 :
1. 确保电话处于空闲状态；
2. 按下菜单/确定按键进入菜单选项；.
3. 选择菜单->设置->账号，输入SIP服务器、SIP用户名、密码等账号信息，注册
新的SIP账号；
4. 在菜单选项中进行电话其他设置。如，设置电话的静态IP地址。请参考
GXP1400/1405产品用户手册获得更多详细配置信息；
5. 如有其他需要的设置，请联系您的服务提供商。
备注：欲获取详细的话机使用信息，请在以下链接中下载用户手册:
http://www.grandstream.com/support
信息指示灯
软按键
会议
导航键
菜单/确定按键
音量调节
耳机
静音/免打扰
免提
发送
保持
转接
标准键盘
线路键
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

13 14
GXP1400/1405 es una nueva generación de Teléfonos IP para pequeñas y medi-
anas empresas, el cual cuenta con 2 líneas con 1 cuenta SIP, una pantalla LCD
gráca de 128x40, 3 teclas de contexto programables vía XML, doble puerto
de red con PoE integrado (GXP1405 solamente) y conferencia de 3 vías. El
GXP1400/1405 ofrece calidad superior de audio en Alta Denición, rico en car-
acterísticas y a la vanguardia telefonía IP , información personalizada y servicio
de aplicaciones personalizables, aprovisionamiento automatizado para facilitar
su implementación, avanzada protección y seguridad, y una amplia interopera-
bilidad con la mayoría de los dispositivos SIP y plataformas líderes SIP/ NGN/
IMS. Es la opción perfecta para las empresas pequeñas y medianas que buscan
un teléfono IP de alta calidad, rico en características telefónicas y a un costo
asequible.
SUMARIO:
ES
CUIDADO: Por favor NO apague el GXP1400/1405 cuando la luz este par-
padeando durante el reinicio o actualizando el rmware. Se puede corromper los
archivos causando que el equipo no se comporte bien.
CUIDADO: Use solamente el adaptador de corriente incluido con el
GXP1400/1405. Usar uno alternativo puede dañar el equipo.
1 x Base Principal 1 x Auricular
1 x Cable Telefónico
1 x Cable de Red 1 x Soporte de Teléfono
1 x Guía Rápida de Inicio 2 x Espaciadores de Montaje en Pared
El teléfono GXP1400/1405 no viene pre congurado ni
tiene acceso a información de ningún tipo de servicio de
llamadas de emergencia, hospitales, servicios policiales,
unidades de cuidados médicos o cualquier otro tipo de
servicio de socorro. Usted deberá hacer las
coordinaciones necesarias para poder acceder a estos
servicios. Será su responsabilidad, el contratar el servicio
de telefonía por internet compatible con el protocolo SIP,
congurar apropiadamente el teléfono GXP1400/1405
para usar dicho servicio y periódicamente, probar su
conguración para conrmar su funcionamiento de
acuerdo a sus expectativas. Si usted decide no hacerlo,
será su responsabilidad comprar servicios de telefonía
tradicional, ya sea por línea ja o inalámbrica para poder
acceder a los servicios de emergencia.
GRANDSTREAM NO PROVEE CONEXIONES CON
NINGUN SERVICIO DE EMERGENCIA MEDIANTE EL
GXP1400/1405. NI GRANDSTREAM NI SUS DIRECTO-
RES, EMPLEADOS O AFILIADOS, PUEDEN SER SUJE-
TOS REPONSABLES POR NINGUN RECLAMO, DAÑO
O PERDIDA. POR LO TANTO, POR LA MEDIANTE,
USTED RENUNCIA A SU DERECHO DE RECLAMO O
DENUNCIA QUE PUEDA SURGIR DEBIDO A LAS
LIMITACIONES EN EL USO DEL GXP1400/1405 PARA
CONTACTAR A LOS SERVICIOS DE EMERGENCIA, ASI
COMO A SU NEGLIGENCIA DE REALIZAR LAS
COORDINACIONES NECESARIAS PARA ACCEDER A
TODOS LOS SERVICIOS DE EMERGENCIA,
M E N C I O N A D O S E L P A R R A F O P R E C E D E N T E .
1 x Adaptador de Alimentación de 5V
(GXP1400 solamente)
PRECAUCIONES:
CONTENIdO:
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

15 16
Instalando El Teléfono (Montura de Pared):
1. Colocar los dos espaciadores de pared en las ranuras para Montaje en Pared
localizada en parte posterior del teléfono.
2. Fije el teléfono a la pared a través del oricio de Montaje en Pared.
3. Remover la Lengüeta del Auricular (Véase la Figura a continuación).
4. Gire la lengüeta y vuelva a conectarlo en la ranura con la extensión hasta
sostener el auricular cuando el teléfono está montado en la pared (Ver la Figura
a continuación).
Lengüeta con extensión
hacia arriba
Soporte de Auricular
Lengüeta con extensión
hacia abajo
Puerto PC Puerto LAN Poder Puerto de
Auricular
AdAPTANdO El TEléFONO:
Los Oricios de Montaje
en Pared están disponibles
Ranura para el Soporte del
teléfono, en caso de colocar
el teléfono sobre la mesa
Ranura para el Soporte de
espaciadores de Montaje en
Pared, en caso de colocar el
teléfono en la pared
Instalando El Teléfono (Soporte de Teléfono) :
Para instalar el teléfono sobre el escritorio con el soporte de teléfono, jar el
teléfono con la parte inferior, donde hay una ranura para el soporte del teléfono
(Parte Superior, Parte Inferior).
CONECTANdO El TEléFONO:
Puerto de receptor de
cabeza
Para congurar el GXP1400/1405, siga los siguientes pasos:
1. Conecte el auricular y la base principal con el cable de teléfono.
2. Conecte el puerto LAN del teléfono a la toma RJ-45 de un hub/switch o un
router (del lado LAN del router) mediante El cable de Red.
3. Conecte el enchufe de 5V DC de salida a la toma de poder en el teléfono,
enchufe el adaptador de alimentación a una toma de corriente eléctrica.
4. La pantalla LCD mostrará información de aprovisionamiento o actualización
de rmware. Antes de continuar, por favor esperar hasta que muestre a la fecha/
hora.
5. Utilizando del servidor Web del teléfono o el menú de conguración del
teclado, usted podrá congurar el teléfono a través de una dirección IP estática
o DHCP.
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

17 18
Nota: Para obtener el manual de usuario, favor haga click aquí:
http://www.grandstream.com/support
Congurar el GXP1400/1405 usando el teclado:
1. Asegúrese de que el teléfono esté en estado inactivo.
2. Pulse el botón “MENU” para acceder a las opciones del menú para congurar
el teléfono.
3. Seleccione MENU-> Cong, para congurar los ajustes para SIP Proxy, Proxy
de salida, SIP User ID, ID de autenticación SIP, Contraseña SIP.
4. Siga las opciones de MENU para congurar las funciones básicas del teléfono
- por ejemplo: La Dirección IP, en caso de usar una dirección IP estática. Para
obtener más información, consulte el Manual del usuario de la GXP1400/1405.
5. Por favor contacte a su PSI (Proveedor de Servicio de Internet) para los
ajustes adicionales que sean necesarios para congurar el teléfono.
1. Para acceder al menú, pulse el botón MENU de forma redondeada.
2. Navegar por el menú usando las teclas ARRIBA/ABAJO e IZQUIERDA/DERE-
CHA.
3. Presione el botón redondo MENU para conrmar una selección del menú.
4. El teléfono saldrá automáticamente del modo MENU cuando haya una lla-
mada entrante, el teléfono sea descolgado, o cuando el modo MENU es dejado
inactivo durante 20 segundos.
Consejos para usar el Teclado:
1. Asegúrese de que su teléfono está encendido y conectado a Internet.
2. Pulse el botón MENU para ingresar en el menú del teléfono.
3. Pulse el botón echa “abajo” para ver “Estado” y pulse el botón MENU para
ver la dirección IP.
4. Escriba la dirección IP del teléfono en el navegador de su PC (Véase la gura
a la derecha).
5. La contraseña de administrador por defecto es “admin”; la contraseña por
defecto para el usuario nal es “123 “.
Retener
Transferencia
Teclado Estándar
Indicadorde Mensaje en Espera
Teclas Suaves Programables
Conferencia
Teclas de Líneas
Teclas de Navegación
Tecl a de Menú/OK
Volumen
Headset
Silencio
Altavoz
Enviar
CONFIGURACIÓN dEl TEléFONO:
Congurando el GXP1400/1405 usando su navegador de
Internet:
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

19 20
Le GXP1400/1405 n’est pas pré conguré pour soutenir
ou réaliser des appels d’urgence à tout type d’hôpital,
organisme d’application de la loi, unité de soins médi-
caux ou tout autre type de service d’urgence. Vous devez
prendre des dispositions supplémentaires pour accéder
à des services d’urgence. Il est de votre responsabilité
d’acheter un service de téléphonie par Internet, congurer
correctement le GXP1400/1405 pour utiliser ce service et
de tester périodiquement votre conguration pour vérier
qu’il fonctionne comme prévu. Si vous ne procédez pas
ainsi, il est de votre responsabilité d’acheter des services
de téléphonie traditionnels sans l ou xes pour accéder
aux services d’urgence.
GRANDSTREAM NE FOURNIT PAS DE CONNEXIONS
AUX SERVICES D’URGENCE VIA LE GXP1400/1405.
NI GRANDSTREAM NI SES DIRIGEANTS, SES EM-
PLOYÉS OU SES FILIALES NE PEUVENT ETRE TE-
NUS RESPONSABLES DE TOUTE RÉCLAMATION,
DOMMAGE OU PERTE ET VOUS RENONCEZ À
TOUTE RÉCLAMATION OU CAUSE D’ACTION RE-
SULTANT DE OU EN RELATION AVEC VOTRE INCA-
PACITE D’UTILISER LE GXP1400/1405 POUR CON-
TACTER LES SERVICES D’URGENCE, ET VOTRE
ECHEC A METTRE EN PLACE DES ARRANGEMENTS
SUPPLEMENTAIRES POUR ACCEDER AUX SERVICES
D’URGENCE CONFORMEMENT AU PARAGRAPHE
PRECEDENT.
GXP1400/1405 est un téléphone IP de nouvelle génération conçu pour sat-
isfaire les besoins des PME dans le domaine de la téléphonie IP. La gamme
GXP1400/1405 dispose de 2 lignes avec 1 compte SIP, un écran graphique LCD
128x40, 3 touches contextuelles programmables avec XML, deux ports réseau
avec une alimentation PoE (GXP1405 seulement) et une fonction de conférence
à 3. Le GXP1400/1405 offre une qualité audio de Haute Dénition HD, des
fonctionnalités de téléphonie IP riches et diversiés, des informations et applica-
tions de services personnalisables , un approvisionnement automatisé pour un
déploiement facile, une protection avancée de la sécurité de la vie privée, et une
large interopérabilité avec la plupart des dispositifs SIP tierces partie et des plate-
formes pionnières SIP/NGN/IMS. La gamme GXP1400/1405 est le choix parfait
pour les PME cherchant un téléphone IP combinant la qualité de design supéri-
eure, des fonctionnalités puissantes et intuitives, le tout à un coût abordable.
CONTENU dU PACK :
APERÇU:
FR
1 x Boîtier principal 1 x Combiné
1 x Cordon téléphonique
1 x Câble Ethernet 1 x Support du téléphone
1 x 5V Adaptateur secteur
(GXP1400 seulement)
1 x Guide de Démarrage Rapide 2 x Ecarteurs du socle de montage murale
AvERTISSEMENT: Ne redémarrez pas le GXP1400/1405 lorsque les LEDs
clignotent durant l’initialisation ou la mise à jour du rmware. Ca peut corrompre
le rmware et causer un dysfonctionnement de l’équipement.
PRéCAUTIONS:
AvERTISSEMENT: Utilisez seulement le boitier d’alimentation inclus dans
le pack du GXP1400/GXP1405. L’utilisation d’un boitier d’alimentation alternative
non qualié peut endommager l’équipement.
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

21 22
INSTAllATION dU TéléPHONE:
Installation du Téléphone (Support Mural):
1. Attachez les 2 écarteurs de montage murale sur la face arrière du téléphone.
2. Fixez le téléphone au mur grâce aux trous de xation murale.
3. Retirez l’attache à partir du crochet du téléphone (Voir gure ci-dessous).
4. Retournez l’attache et rebranchez-la dans la fente d’extension jusqu’à te-
nir le combiné lorsque le téléphone est monté sur le mur (Voir gure ci-dessous).
Port PC Port LAN Alimentation Port Combiné
Les orices du socle de
montage murale sont disponible
fente pour le berceau du télé-
phone s’il est à mettre sur une
table
fente pour les écarteurs de mon-
tage murale si le téléphone est à
monter au mur
Appui du combiné
Attache avec appui vers
le haut
Attache avec appui
vers le bas
Installation du téléphone (Support du téléphone) :
Pour installer le téléphone sur la table avec le support du téléphone, attachez
ce dernier à la fente placée à la base du téléphone (Partie Supérieure, Partie
Inférieure).
CONNECTER lE TéléPHONE:
Port du casque
Pour congurer le GXP1400/1405, suivez les étapes ci-dessous:
1. Connectez le combiné et la base principale du téléphone en utilisant le cordon
téléphonique.
2. Connectez le port LAN du téléphone à la prise RJ-45 d’un hub /switch ou rou-
teur (côté LAN du routeur) via le câble Ethernet.
3. Connectez l’adaptateur d’alimentation dans le port 5V DC du téléphone. Bran-
chez l’autre extrémité à une prise électrique.
4. L’écran LCD afchera les informations concernant le provisionnement et la
mise à jour du rmware. Avant de continuer, veuillez patienter jusqu’à que vous
voyez la date et l’heure au niveau de l’écran.
5. Vous pouvez congurer davantage les options d’adressage IP statique et/ou
dynamique en utilisant l’interface web du téléphone ou bien le clavier télépho-
nique.
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

23 24
Note: Pour plus de détails, veuillez consulter le manuel d’utilisation sur:
http://www.grandstream.com/support
Conguration du GXP1400/1405 en utilisant le clavier du
téléphone:
1. Assurez-vous que le téléphone est inactif.
2. Appuyez sur le bouton MENU pour accéder au menu du téléphone.
3. Sélectionnez “Cong” pour congurer les paramètres du SIP Proxy, de
l’Outbound Proxy, du nom d’utilisateur SIP User ID, du nom d’authentication SIP
Auth ID, et le mot de passe SIP password.
4. Suivez les options du menu pour congurer les fonctionnalités du téléphone -
par exemple: l’adresse IP si vous utilisez une adresse IP statique. Pour plus de
détails, veuillez consulter le manuel d’utilisation de la GXP1400/1405.
5. Veuillez contactez votre Fournisseur d’accès Internet pour les paramètres sup-
plémentaires qui peuvent être nécessaire pour congurer le téléphone.
1. Pour accéder au menu, appuyez sur la touche ronde MENU.
2. Naviguez dans le menu en utilisant les èches HAUT/BAS et DROITE/
GAUCHE.
3. Appuyez sur le bouton MENU pour conrmer la sélection.
4. Le téléphone automatiquement quitte le menu s’il y’ a un appel entrant, s’il est
décroché, ou bien si le menu principale est inactif pour 20 secondes.
Astuces pour utiliser le clavier du téléphone:
CONFIGURATION dU TElEPHONE:
Congurer le GXP1400/1405 en utilisant l’interface Web:
1. Vériez que votre téléphone est sous tension et connecté à Internet.
2. Appuyez sur le bouton MENU pour accéder au menu du téléphone.
3. Appuyez sur la èche BAS, sélectionner “Status” et appuyer sur le bouton
MENU pour vérier l’adresse IP.
4. Saisissez l’adresse IP du téléphone dans le navigateur de votre PC (Voir la
gure à droite).
5. Le mot de passe d’administrateur est par défaut “admin”; et pour l’utilisateur
est “123”.
Mise en attente
Transfert
Clavierstandard
Indicateurdu message en attente
Touchede fonction
Conférence
Touches de ligne
Boutons de navigation
Bouton Menu/OK
Volume
Casque
Muet
Haut parleur
Envoyer
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

25 26
Das GXP1400/1405 ist ein Telefon für kleine bis mittlere Unternehmen mit 2
Leitungen auf 1 SIP-Account, einem graschen 128x40 LCD-Display, 3 XML-
programmierbaren kontextsensitiven Softkeys, Dual-Netzwerk-Ports mit PoE (nur
GXP1405) und Dreierkonferenz. Das GXP1400/1405 ermöglicht überlegene
HD-Audioqualität, umfassende und fortschrittliche Telefonie-Merkmale, per-
sonalisierte Informationen und anpassbaren Applikationsservice, automatische
Bereitstellung für eine einfache Installation, fortschrittliche Sicherheit im Bereich
Datenschutz, eine breite Interoperabilität mit den meisten SIP-Geräten von
Drittparteien und führenden SIP-/NGN-/IMS-Plattformen. Es ist eine perfekte
Wahl für kleine bis mittlere Unternehmen auf der Suche nach einem hochwerti-
gen, merkmalsstarken und bezahlbaren IP-Telefon.
PAKETINHAlT:
ÜBERBlICK:
DE
1 x Telefonhauptgehäuse 1 x Hörer
1 x Telefon-kabel
1 x Ethernet-kabel
1 x Schnelleinstieg 2 x Distanzstücke für die Wandmontage
VORSICHTSMAßNAHMEN:
GXP1400/1405 wird nicht vorkonguriert, um die No-
tanrufe an irgendwelchen Typ des Krankenhauses, die
Vollzugsbehörde, das Medizinische Versorgungszentrum
(“Notdienst(e)”) oder jede andere Art des Notdienstes
zu unterstützen. Sie müssen zusätzliche Vorkehrungen
treffen, um auf Notdienste zuzugreifen. Es liegt in Ihrer
Verantwortung, einen SIP-konformen Internettelefondienst
zu erwerben, damit Sie das GXP1400/1405 richtig kon-
gurieren können, um diesen Dienst zu verwenden und
regelmäßig seine Konguration zu prüfen, und somit zu
bestätigen, dass es nach Ihren Erwartungen funktioniert.
Wenn Sie nicht so tun, liegt es in Ihrer Verantwortung, die
traditionellen Funktelefon- oder Festnetzanschlussdienste
zu erwerben, um auf Notdienste zuzugreifen.
GRANDSTREAM STELLT DIE VERBINDUNGEN ZU
NOTDIENSTEN ÜBER DAS GXP1400/1405 NICHT
ZUR VERFÜGUNG. WEDER GRANDSTREAM NOCH
SEINE ANGESTELLTE, AUFTRAGGEBER ODER GE-
SCHÄFTSPARTNER KÖNNEN KEINE VERANTWOR-
TUNG FÜR JEGLICHEN ANSPRUCH, SCHADEN ODER
VERLUST TRAGEN, UND SIE VERZICHTEN HIERMIT
AUF IRGENDWELCHE UND ALL DIESE ANSPRÜCHE
ODER KLAGEGRÜNDE, DIE AUS ODER IN ZUSAM-
MENHANG MIT IHRER UNFÄHIGKEIT ENTSTEHEN,
DEN GXP1400/1405 ZU VERWENDEN, UM SICH MIT
DEN NOTDIENSTEN IN VERBINDUNG ZU SETZEN,
UND AUS IHREM MISSERFOLG, DIE ZUSÄTZLICHEN
MAßNAHMEN ZU TREFFEN, UM AUF NOTDIENSTE
IN ÜBEREINSTIMMUNG MIT DEM UNMITTELBAR
VORHERGEHENDEN PARAGRAPHEN ZUZUGREIFEN.
WARNUNG: Schalten Sie bitte das GXP1400/1405 NICHT aus und wieder
ein, wenn die LED-Lichter während der Systemauadung oder der Firmware-
Aktualisierung blinken. Die Firmware-Bilder können dadurch fehlerhaft werden,
sowie die Störfunktionen des Geräts werden dadurch ermittelt.
WARNUNG: Verwenden Sie nur den im GXP1400/1405 Paket eingeschlos-
senen Netzadapter. Die Verwendung eines alternativen, nicht geeigneten Netza-
dapters kann vielleicht das Gerät beschädigen.
1 x 5V Netzadapter (nur GXP1400)
1 x Telefon-Montage
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

27 28
Aussparung für den
Telefonständer, wenn
das Telefon auf dem
Tisch liegt
Wandbefestigungslöch-
er sind lieferbar
1. Bringen Sie die beiden Wandmontage-Distanzstücke an der Aussparung für
Wandmontage-Distanzstücke auf dem Telefonrücken an.
2. Fixieren Sie das Telefon mittels Wandmontagebohrung an der Wand.
3. Stecker von der Hörergabel entfernen (siehe Abbildung unten).
4. Stecker drehen und ihn wieder in die Einbaustelle einstecken um den Hörer
festzuhalten, während das Telefon an die Wand angebracht wird (sieh Abbildung
unten).
Stecker mit Ansatzstück auf
Hörergabel
Stecker mit Ansatzstück
runter
Aussparung für die
Wandmontage-Distanz-
stücke, wenn das Tele-
fon an die Wand soll
TElEFONINSTAllATION:
TElEFON ANSCHlIESSEN:
Telefoninstallation (Wandhalterung):
Telefoninstallation (Telefonstandplatz):
Für die Installation des Telefons auf den Tisch mit dem Telefonstandplatz,
bringen Sie den Telefonstandplatz an der Unterseite des Telefons an, in dem es
einen Steckplatz für den Telefonstandplatz gibt (Oberes Teil, unteres Teil).
PC-Anschluss LAN-Anschluss Hörer-AnschlussKopfhörer-Anschluss
Netz
Für das GXP1400/1405-Setup folgen Sie den Schritten unten:
1. Schließen Sie den Hörer und das Haupttelefongehäuse an die Telefonschnur
an.
2. Schließen Sie den LAN-Anschluss des Telefons an die RJ-45 Steckdose eines
Netzknotens/Schalters oder eines Routers (LAN-Seite des Routers), unter Ver-
wendung des Ethernet-Kabels an.
3. Schließen Sie den 5V DC-Ausgangsstecker an die Energiensteckfassung am
Telefon an; stecken Sie den Netzadapter in einen elektrischen Anschluss ein.
4. Das LCD-Display zeigt Informationen zur Bereitstellung oder zum Firmware-
Upgrade an. Warten Sie, bevor Sie fortfahren, bis die Datums-/Zeitanzeige
erscheint.
5. Mit dem eingebetteten Webserver- Tastenfeldkongurationsmenü können Sie
das Telefon mittels statischem IP oder DHCP weiter kongurieren.
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

29 30
Bemerkung: Das ausführliche Benutzerhandbuch kann geladen werden von:
http://www.grandstream.com/support
Das GXP1400/1405 per Tastenfeld kongurieren:
1. Stellen Sie sicher, dass das Telefon gerade nicht arbeitet.
2. Greifen Sie über die Taste “MENÜ” auf die Menüoptionen zur Konguration
des Telefons zu.
3. Wählen Sie MENÜ>Kong., um Einstellungen für SIP-Proxy, Outbound Proxy,
SIP-Benutzer-ID, SIP-Auth.-ID, SIP-Passwort zu kongurieren.
4. Folgen Sie den MENÜ-Optionen, um die Basismerkmale des Telefons zu
kongurieren. Beispiel: IP-Adresse, wenn ein statisches IP verwendet wird. Für
Einzelheiten konsultieren Sie bitte das Benutzerhandbuch zur GXP1400/1405.
5. Bitte wenden Sie sich an Ihren ITSP (Internet Telefon Service Provider) für
weitere Einstellungen, die möglicherweise nötig sind, um das Telefon zu kongu-
rieren.
1. Um auf das Menü zuzugreifen, betätigen Sie die runde MENÜ-Taste.
2. Navigieren Sie mit den Tasten NACH OBEN/NACH UNTEN bzw. LINKS/
RECHTS durch das Menü.
3. Um eine Menüauswahl zu bestätigen, betätigen Sie die runde MENÜ-Taste.
4. Das Telefon verlässt den MENÜ-Modus automatisch, wenn ein Anruf eingeht,
das Telefon nicht richtig aufgelegt ist oder wenn Sie im MENÜ-Modus 20 Sekun-
den keine Taste betätigen.
Tipps zum Gebrauch des Tastenfeldes:
Konguration des GXP1400/1405 mittels Web-Browser:
1. Versichern Sie dass das Telefon angestellt ist und mit dem Internet verbunden.
2. Drücken Sie die MENÜ-Taste, um ins Menü des Telefons zu gelangen.
3. Drücken Sie die Pfeiltaste “Nach unten” auf “Status” und betätigen Sie die
MENÜ-Taste, um die IP-Adresse zu prüfen.
4. Die IP-Adresse des Telefons in den Browser des PCs eingeben (siehe Ab-
bildung rechts).
5. Das Standard-Administratorpasswort lautet “admin”, das Standard-Endbe-
nutzerpasswort “123”.
KONFIGURIERUNG dES TElEFONS:
Mitteilungwarteanzeige
Softkeys
Transfer
Halten
Standardtastatur
Konferenz
Navigationstasten
Menü/OK Taste
Volume
Hörer
Stumm
Sprecher
Senden
Haupttasten
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

31 32
GXP1400/1405 è un telefono IP di nuova generazione per piccole e medie attività
che fornisce 2 linee per 1 account SIP, un LCD graco 128x40, 3 tasti contestuali
programmabili XML, porte dual network con PoE (solo per il GXP1405) e tele-
conferenza a 3. Il GXP1400/1405 offre potenzialità audio HD di qualità superiore,
caratteristiche all’avanguardia, informazioni personalizzate e servizio applicativo
personalizzabile, auto-provisioning per agevolare la gestione, protezione di
sicurezza di livello avanzato per la privacy e vasta interoperabilità con la mag-
gior parte dei dispositivi SIP di terzi e delle principali piattaforme SIP/NGN/IMS.
Si tratta di un’opportunità perfetta per le piccole e medie imprese che cercano
un’alta qualità e un telefono IP dotato di molte funzioni a un prezzo accessibile.
CONTENUTO dEllA CONFEZIONE:
PANORAMICA:
IT
1 x Ricevitore
1 x Cavo Telefonico1 x Cavo Ethernet 1 x Supporto Telefono
1 x Alimentatore 5V
(solo per il GXP1400)
1 x Guida Quick Start 2 x Spaziatori Per Muro
GXP1400/1405 non è precongurato per supportare
o effettuare chiamate di emergenza a qualsiasi tipo
di ospedale, struttura giudiziaria, unità di assistenza
medica (“Servizi di emergenza”) o a qualsiasi altro
tipo di servizio di emergenza. È necessario effettu-
are accordi supplementari per accedere ai Servizi di
emergenza. È a Vostra esclusiva responsabilità ac-
quistare servizi di telefonia internet conformi con SIP,
congurare GXP1400/1405 correttamente per usare
tale servizio ed effettuare test periodici della congu-
razione per assicurarsi che funzioni in modo idoneo.
Se non si effettua ciò, è Vostra responsabilità acquis-
tare servizi telefonici ssi o wireless tradizionali per
accedere ai Servizi di emergenza.
GRANDSTREAM NON FORNISCE COLLEGA-
MENTI AI SERVIZI DI EMERGENZA ATTRAVERSO
GXP1400/1405. NÈ GRANSTREAM NÈ I SUOI RE-
SPONSABILI, DIPENDENTI O AFFILIATI POSSONO
ESSERE RITENUTI RESPONSABILI DI QUALSIASI
RECLAMO, DANNO O PERDITA, E DI QUALSIASI
AZIONE LEGALE DERIVI DA TALI RECLAMI O
CAUSE IN RELAZIONE ALL’IMPOSSIBILITÀ DI
USARE IL GXP1400/1405 PER CHIAMATE AI
SERVIZI DI EMERGENZA E ALL’IMPOSSIBILITÀ
DI EFFETTUARE ACCORDI SUPPLEMENTARI
PER ACCEDERE AI SERVIZI DI EMERGENZA IN
CONFORMITÀ AL PARAGRAFO PRECEDENTE.
PRECAUZIONI:
AvvERTENZA: NON spegnere/accendere il GXP1400/1405 mentre i LED
lampeggiano durante l’avvio del sistema o l’aggiornamento del rmware. Ciò
potrebbe comportare il danneggiamento del rmware e il malfunzionamento
dell’unità.
AvvERTENZA: Usare solo l’alimentatore incluso nella confezione del
GXP1400/1405. L’uso di un alimentatore alternativo non idoneo potrebbe dan-
neggiare l’unità.
1 x Case Principale Telefono
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

33 34
MONTAGGIO TElEFONO:
Porta PC Porta LAN Alimentazione Porta per auricolare Porta ricevitore
Installazione del telefono (supporto telefono):
Per installare il telefono sul tavolo con il supporto telefono, ssare il supporto alla
base del telefono dove si trova un alloggiamento per tale supporto.
(Parte superiore, parte inferiore).
Installazione del telefono (montaggio a parete):
1. Collocare i due spaziatori a muro nella scanalatura corrispondente sul retro del
telefono.
2. Fissare il telefono sul muro grazie al foro per il ssaggio.
3. Estrarre l’aletta dal ricevitore (Si veda la gura di seguito).
4. Ruotare l’aletta e riposizionarla nell’alloggiamento con l’estensione verso l’alto
in modo da poter sostenere il ricevitore mentre il telefono è montato a parete (Si
veda la gura in basso).
Aletta con estensione
verso l’alto
Supporto ricevitore
Aletta con estensione
verso il basso
Spazio per collocare
il telefono in piedi, nel
caso in cui lo si tenga
sul tavolo
Sono disponibili fori
per il ssaggio a muro
Scanalatura per gli
spaziatori per muro,
nel caso in cui lo si
installi sulla parete
CONNESSIONE dEl TElEFONO:
Per impostare il GXP1400/1405, seguire la seguente procedura:
1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico.
2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router
(lato LAN del router) usando un cavo ethernet.
3. Collegare il jack dell’alimentatore all’uscita 5V CC sul telefono; collegare
l’alimentatore a una presa elettrica.
4. Lo schermo LCD visualizzerà le informazioni per l’aggiornamento di rmware o
provisioning. Prima di proseguire, attendere che appaia il display Data/Ora.
5. Grazie all’uso del menu di congurazione della tastiera o del server web è
possibile congurare ulteriormente il telefono con IP statico o DHCP.
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]

35 36
1. Per accedere al MENU, premere il pulsante tondo MENU.
2. Spostarsi all’interno del menu utilizzando i pulsanti SU/GIÙ e DESTRA/SINIS-
TRA.
3. Per confermare una selezione, premere il pulsante tondo MENU.
4. Quando arriva una chiamata, quando si sgancia il ricevitore o quando la
modalità MENU viene lasciata inattiva per 20 secondi, il telefono esce automati-
camente dalla modalità MENU.
Consigli per l’uso della tastiera:
1. Assicurarsi che il telefono sia in corrente e collegato a internet.
2. Premere il pulsante MENU per accedere al menu del telefono.
3. Premere la freccia “in basso” no ad arrivare a “Stato” e premere il pulsante
MENU per vericare l’indirizzo IP.
4. Digitare l’indirizzo IP del telefono nel browser del vostro PC (Si veda la gura
a destra).
5. La password predenita per l’amministratore è “admin”; la password preden-
ita per l’utente nale è “123”.
CONFIGURAZIONE dEl TElEFONO:
Come congurare il GXP1400/1405 utilizzando la tastiera:
1. Assicurarsi che il telefono sia inattivo.
2. Premere il pulsante “MENU” per accedere alle opzioni che consentono di
congurare il telefono.
3. Selezionare MENU->Cong per congurare le impostazioni di SIP Proxy, Out-
bound Proxy, ID utente SIP, ID autorizzazione SIP, Password SIP.
4. Seguire le opzioni del MENU per congurare le caratteristiche di base del
telefono, per esempio: l’indirizzo IP, nel caso in cui venga utilizzato un IP statico.
Per i dettagli, vericare il Manuale d’Uso per la GXP1400/1405.
5. Contattare il vostro ITSP (fornitore servizi di telefonia internet) per le im-
postazioni supplementari che possono essere necessarie per la congurazione
del telefono.
Nota: Scaricare il manuale utente dettagliato da:
http://www.grandstream.com/support
Congurazione del GXP1400/1405 mediante un browser
web:
Agganciare
Trasferimento
Tastierino standard
Messaggio Indicatore in attesa
Tasti funzione
Conferenza
Tasti di navigazione
Tasto Menu/OK
Volume
Cuffia auricolare
Mute
Altoparlante
Invia
Tasti linea
VoIPon www.voipon.co.uk [email protected] Tel: [phone] Fax: [phone]
