Grandstream Networks GXV3175 User manual

Grandstream Networks, Inc.
1297 Beacon Street, 2nd Floor
Brookline, MA 02446. USA
Tel : [phone] – 9300
Fax: [phone] – 1987
www.grandstream.com
For Warranty and RMA information, please visit www.grandstream.com
GXV3175 IP Multimedia Phone
Quick Start Guide

Content
English............................................................................1
简体中文........................................................................7
Español..........................................................................13
Français.........................................................................19
Deutsch..........................................................................25
Italiano...........................................................................31
Türkçe............................................................................37
Русскй............................................................................43

1 2
The GXV3175 is not pre-congured to support or
carry emergency calls to any type of hospital, law
enforcement agency, medical care unit (“Emergency
Service(s)”) or any other kind of Emergency Service.
You must make additional arrangements to access
Emergency Services. It is Your responsibility to
purchase SIP-compliant Internet telephone service,
properly congure the GXV3175 to use that service,
and periodically test your conguration to conrm
that it works as You expect. If You do not do so, it is
Your responsibility to purchase traditional wireless
or landline telephone services to access Emergency
Services.
GRANDSTREAM DOES NOT PROVIDE
CONNECTIONS TO EMERGENCY SERVICES VIA
THE GXV3175. NEITHER GRANDSTREAM NOR
ITS OFFICERS, EMPLOYEES OR AFFILIATES MAY
BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR
LOSS, AND YOU HEREBY WAIVE ANY AND ALL
SUCH CLAIMS OR CAUSES OF ACTION ARISING
FROM OR RELATING TO YOUR INABILITY TO USE
THE GXV3175 TO CONTACT EMERGENCY
SERVICES, AND YOUR FAILURE TO MAKE
ADDITIONAL ARRANGEMENTS TO ACCESS
EMERGENCY SERVICES IN ACCORDANCE WITH
THE IMMEDIATELY PRECEDING PARAGRAPH.

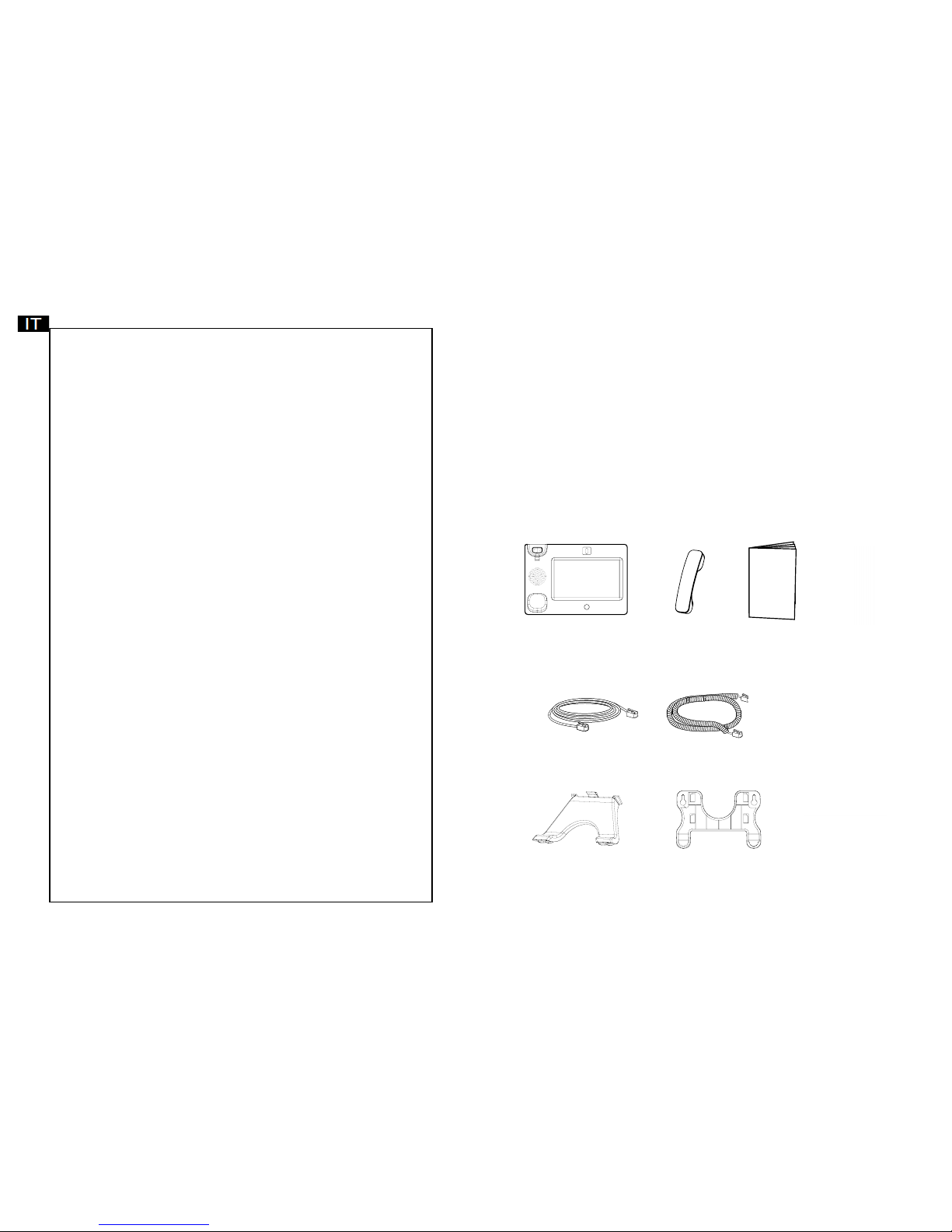

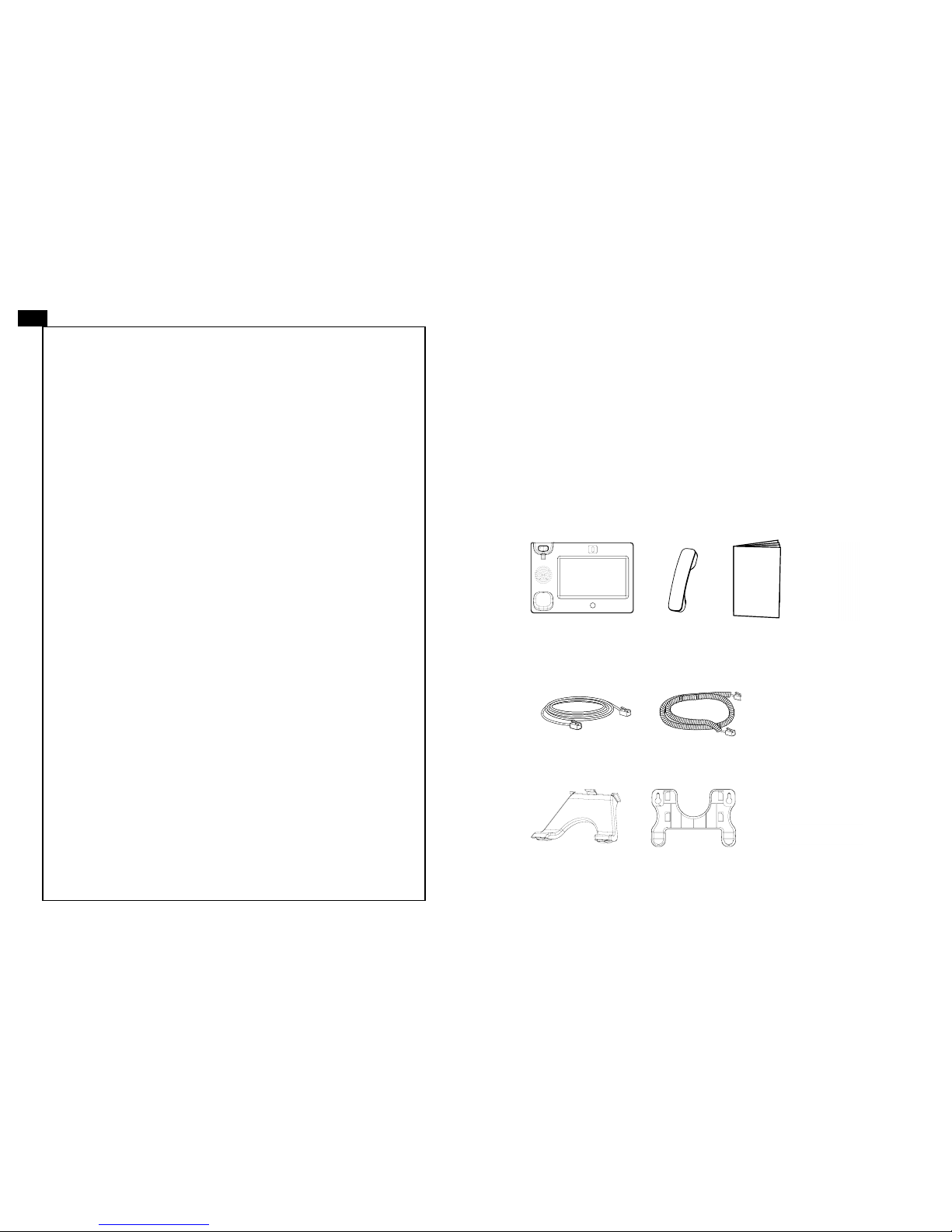

PACKAGE CONTENTS
EN
PRECAUTIONS
WARNING: Please DO NOT power cycle the GXV3175 when the LED
lights are ashing during system boot up or rmware upgrade. You may corrupt
rmware images and cause the unit to malfunction.
WARNING: Use only the power adapter included in the GXV3175 package.
Using an alternative non-qualied power adapter may possibly damage the unit.
1 X Quick Guide
1 X Main Case
(with stylus in the back)
1 X Handset
1 X Phone Cord
1 X Ethernet Cable 1 X 12V Power Adapter
1 X Wall Mount1 X Phone Stand 1 X TV VGA Adapter Cable
1 X Headset Dongle

3 4
CONNECTING THE PHONE
PHONE SETUP
To setup the GXV3175, follow the steps below:
1. Connect the handset and main phone case with the phone cord;
2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a
router (LAN side of the router) using the Ethernet cable;
3. Connect the 12V DC output plug to the power jack on the phone; plug the
power adapter into an electrical outlet;
4. The LCD will display booting up or rmware upgrading information. Before
continuing, please wait for the main screen display to show up;
5. Using the web conguration interface or from the menu of the touch screen,
you can further congure network connection using either static IP or DHCP.
The GXV3175 supports conguration-free Plug-and-Call through Grandstream’s
peer to peer SIP technology. After the phone obtains IP address and successfully
registers to IPVideo Talk network, the phone is ready for making video calls over
the IPVideo Talk network.

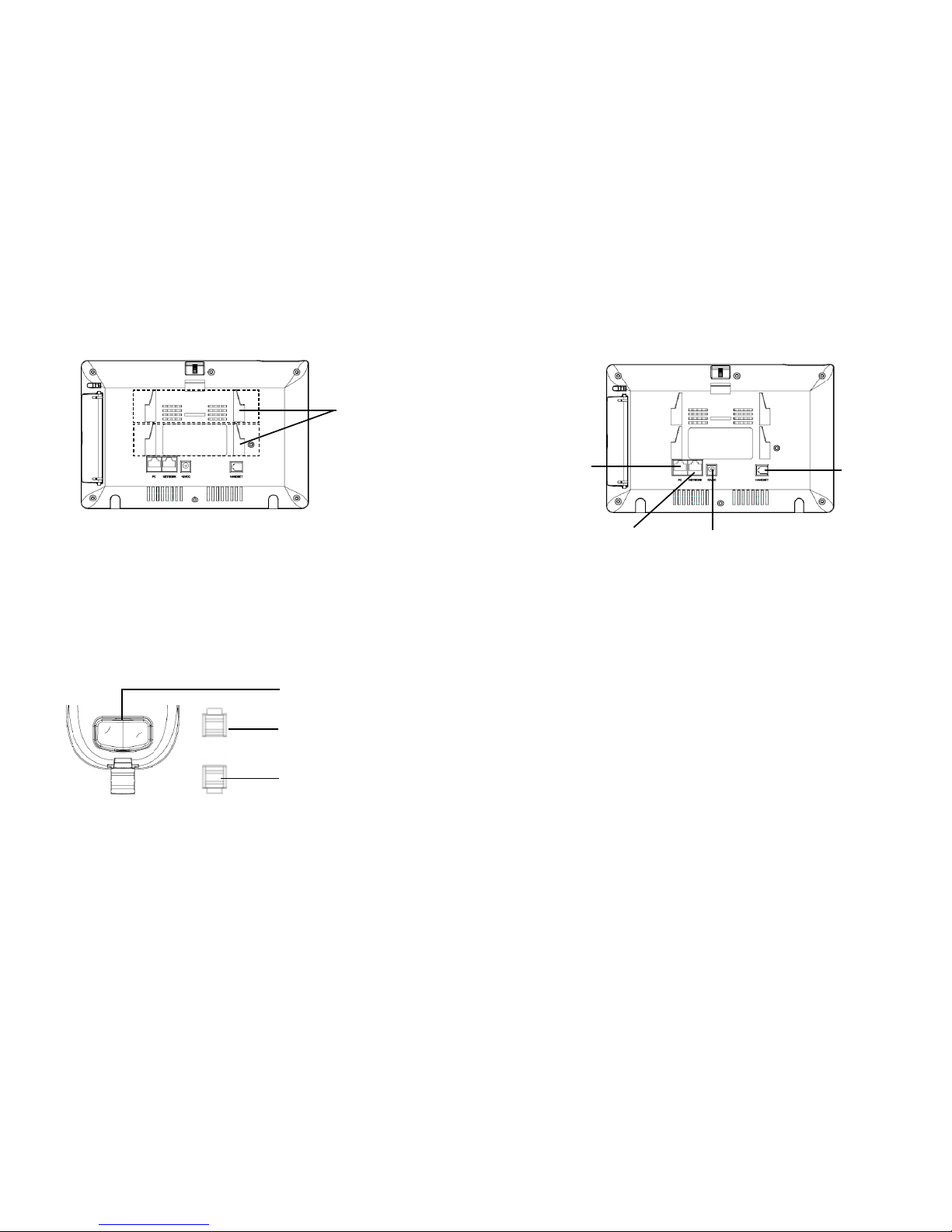

PC Port
LAN Port Power
Handset Port

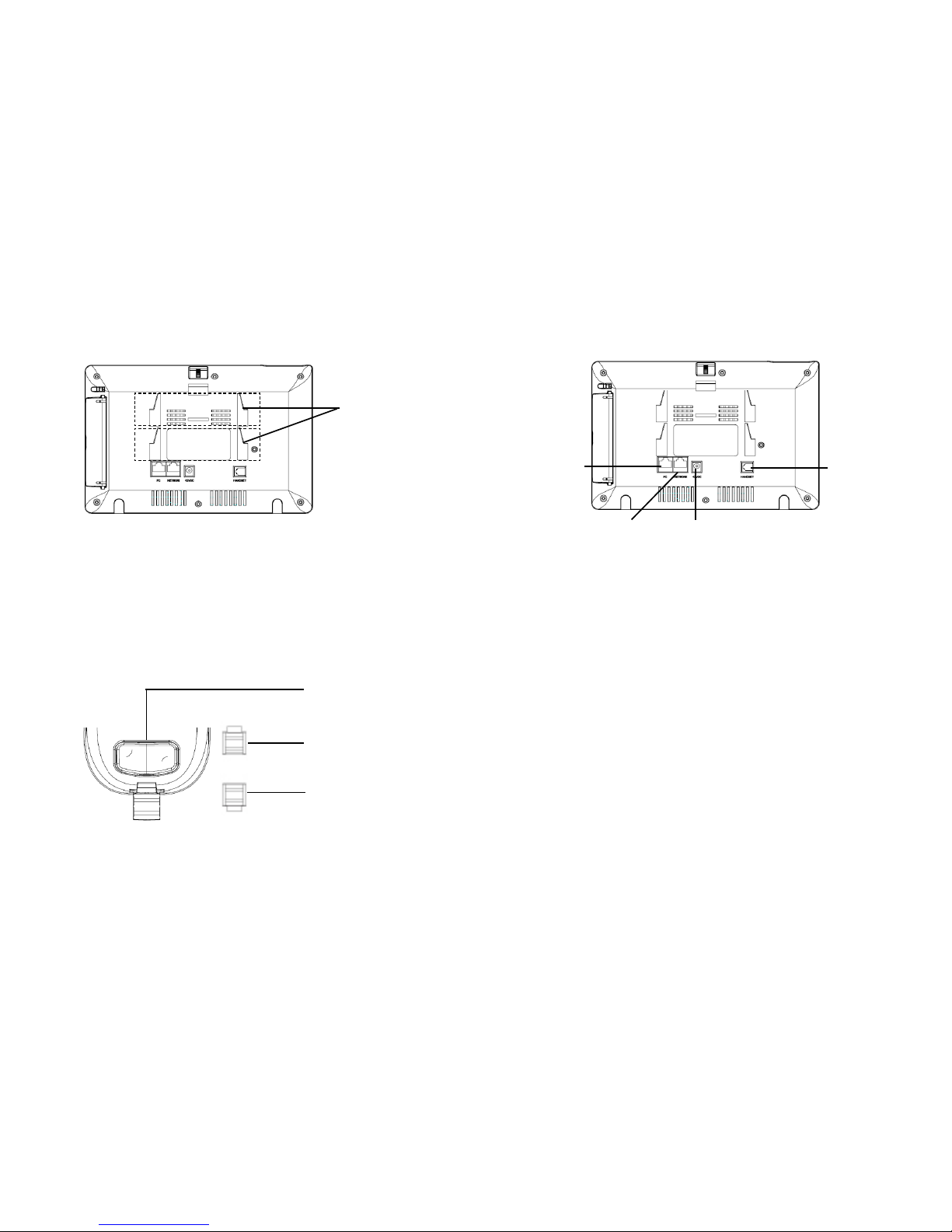

Installing The Phone (Wall Mount):
1. Attach the wall mount to the slot on the back of the phone;
2. Attach the phone to the wall via the wall mount hole;
3. Pull out the tab on from the handset cradle. (See Figure below)
4. Rotate the tab and plug it back into the slot with the extension up to hold the
handset while the phone is mounted on the wall. (See Figure below)
Tab with extension up
Slots for the
wall mount and
phone stand
Handset Rest
Tab with extension down
For installing the phone on the table with the phone stand, attach the phone
stand to the bottom of the phone where there is a slot for the phone stand.
Installing The Phone (Phone Stand) :

5 6
Congure the GXV3175 using the touch screen:
1. Make sure the phone is in idle screen.
2. Press “MENU” icon to access the menu options to congure the phone.
3. Select MENU-> System Settings->Accounts to congure settings for Account
name, SIP Server, Outbound Proxy, SIP User ID, SIP Auth ID, SIP Auth Pass-
word to register the account in GXV3175.
4. Follow MENU options to congure the basic features of the phone.
For example: set up IP address if using a static IP via MENU->System Settings-
>Network->Connection.
5. Please contact your ITSP (Internet Telephony Service Provider) for additional
settings that may be necessary to congure the phone.
1. Before using the Touch Screen, please follow the instructions to do calibration
with stylus when it is required before the phone boots up rst time.
2. To access the MENU, press the MENU icon as shown in the Figure above.
3. To make a call, press PHONE icon to activate line option and dial pad.
4. Press PIP/News Videos/Youtube/Internet Radio/Browser icon to access the
applications. Press the “Right” arrow for more options.
Tips For Using the Touch Screen
PHONE CONFIGURATION
Congure the GXV3175 using Web Browser:
1. Ensure your phone is powered up and connected to the Internet.
2. The IP address of the phone will show in the main screen. You will also be
able to nd it in Menu->System Info ->Network.
3. Type the phone’s IP address in your PC’s browser. (See Figure on right)
4. The default username and password for adminstrator is “admin” and “123“.
The default username and password for user is “user“ and “123“.
Note: For the detailed user manual, please download from http://www.grand-
stream.com/support

7 8

GXV3175不预设对医院，执法机构，医
疗中心(急救服务)以及各种紧急服务的紧急通
话服务。用户必须自行设定紧急通话功能。用
户必须自行购买SIP兼容的网络电话服务，正
确的设定GXV3175使用该服务，并定期测试
您的配置以确保GXV3175如预期工作，否则
请购买传统无线或有限电话服务来拨打紧急通
话。
GrandstreamNetworks公司的GXV3175
不支持紧急通话服务。GrandstreamNetworks
公司、其管理者和员工以及其相关机构对此所
造成的任何索赔、损失或者损害都不负有任何
法律追究责任。在此，您将无权对任何以及所
有由于无法通过GXV3175拨打紧急电话以及
没有遵照前段文字描述而造成紧急通话失败的
事件提出诉讼。
ZH
媒体电话机（1台）
注意事项:

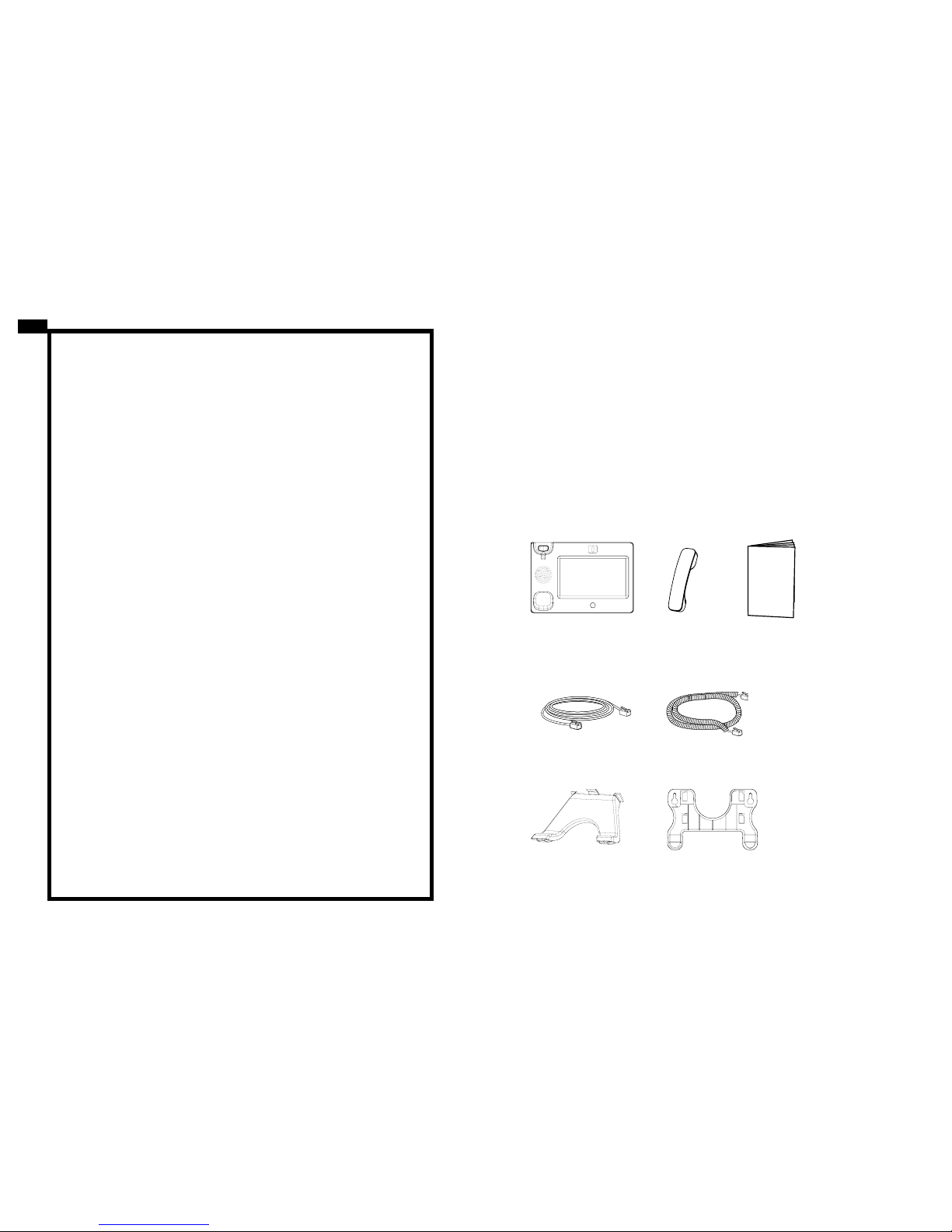

警告：请不要在设备启动未完成LED灯闪烁的时候或设备的升级软件的过程
中断开电源，因为如刚才所述的操作会导致话机本身的程序损坏，进而导致设
备无法启动。
警告：请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适
配器有可能对设备造成损害。
设备包装清单
电话手柄（1个） 快速安装手册（1本） 耳机转接线（1根）
桌面支架（1个）
手柄连线（1根）网线（1根）
墙体支架（1个） 音频视频线（1根）
电源适配器（1个）

9 10
连线步骤：
1.用手柄连线连接电话手柄和媒体电话主机。
2.用网线连接媒体电话网络接口和外部网络接口。（如：家庭网关后面板上的网
络接口）
3.用电源适配器连接媒体电话电源接口和交流电源插座。
4.电话屏幕将会显示设备启动或固件升级信息。请耐心等待至主画面显示。
5.话机启动后，用户可以在主菜单或WEB浏览器进一步设置静态IP或者DHCP，从
而获得网络连接。
GXV3175使用GrandstreamP2PSIP科技来支持免配置Plug-and-Call功能。当话
机透过DHCP获得IP地址后,将会开始注册到IPVideoTalk网路。注册成功后,LCD屏
幕上的IPVideoTalk字样会变成绿色,同时会显示指定的IPVideoTalk分机号码。之
后，话机就可以通过IPVideoTalk网络进行多媒体音频视频通话。
PC端口
网络连接端口 12V电源
手柄
1.将墙体支架插入电话背面的支架插槽中；
2.通过墙孔将电话固定在墙上；
3.如下图所示，将话机手柄槽下方的扣机零件取出；
4.将该零件倒转，然后重新插入原处。此时零件凸出处在外，当电话使用墙体支架
固定在墙上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。
安装电话:
墙体支架和桌面
支架插槽
安装电话(墙体支架):
凸出处向上
凸出处向下
话机手柄插槽
安装电话(墙体支架):
将桌面支架插入电话背面的支架插槽中。用户可以使用两排插槽中的一排，不用
的插槽用于不同的倾斜角度。
电话的连接

11 12
通过触摸屏幕配置GXV3175:
1.确保电话处于空闲状态。
2.轻触话机右下方的“菜单”图标，用户可以进入菜单中各个功能选项。.
3.选择菜单->系统设置->账号。在该界面中，用户可以输入账号信息，注册新的
SIP账号。
4.如有其它需要的设置，请联系您的服务提供商。
1.使用话机触摸屏之前，如果屏幕显示要求触摸屏校准，请使用话机背后的手写
笔进行校准。屏幕上将会显示校准步骤。
2.轻触话机右下方的“菜单”图标，用户可以进入菜单中各个功能选项。
3.轻触话机右下方的“拨号”图标，用户可以开始指定账号及线路拨打电话。
4.轻触话机下方的PIP，新闻视频，Youtube，网络电台或浏览器图标，用户可以
打开和使用这些应用。
5.轻触话机左下方的向右箭头，用户将会看到更多桌面应用选项。
通过WEB浏览器配置GXV3175:
1.请确保媒体电话的电源及网络连接。
2.媒体电话的IP地址将会显示在话机屏幕主画面上。用户也可以再菜单->系统信
息->网络中看到IP地址。
3.在您电脑的浏览器中输入话机的IP地址。（电话和您的电脑必须在同一个网
段。
4.默认管理员的用户名是“admin”，密码是“admin”；默认终端用户的用户
名是“user”，密码是“123”.
备注：欲获取详细的话机使用信息，请在以下链接中下载GXV3175用户手册。
http://www.grandstream.com/support
使用GXV3175触摸屏
电话的配置

13 14
ES
El teléfono GXV3175 no viene pre congurado ni tiene ac-
ceso a información de ningún tipo de servicio de
llamadas de emergencia, hospitales, servicios policiales,
unidades de cuidados médicos o cualquier otro tipo de
servicio de socorro. Usted deberá hacer las
coordinaciones necesarias para poder acceder a estos
servicios. Será su responsabilidad, el contratar el servicio
de telefonía por internet compatible con el protocolo SIP,
congurar apropiadamente el teléfono GXV3175 para
usar dicho servicio y periódicamente, probar su
conguración para conrmar su funcionamiento de
acuerdo a sus expectativas. Si usted decide no hacerlo,
será su responsabilidad comprar servicios de telefonía
tradicional, ya sea por línea ja o inalámbrica para poder
acceder a los servicios de emergencia.
GRANDSTREAM NO PROVEE CONEXIONES CON
NINGUN SERVICIO DE EMERGENCIA MEDIANTE EL
GXV3175. NI GRANDSTREAM NI SUS DIRECTORES,
EMPLEADOS O AFILIADOS, PUEDEN SER SUJETOS
REPONSABLES POR NINGUN RECLAMO, DAÑO O
PERDIDA. POR LO TANTO, POR LA MEDIANTE,
USTED RENUNCIA A SU DERECHO DE RECLAMO O
DENUNCIA QUE PUEDA SURGIR DEBIDO A LAS
LIMITACIONES EN EL USO DEL GXV3175 PARA CON-
TACTAR A LOS SERVICIOS DE EMERGENCIA, ASI
COMO A SU NEGLIGENCIA DE REALIZAR LAS
COORDINACIONES NECESARIAS PARA ACCEDER A
TODOS LOS SERVICIOS DE EMERGENCIA,
M E N C I O N A D O S E L P A R R A F O P R E C E D E N T E .

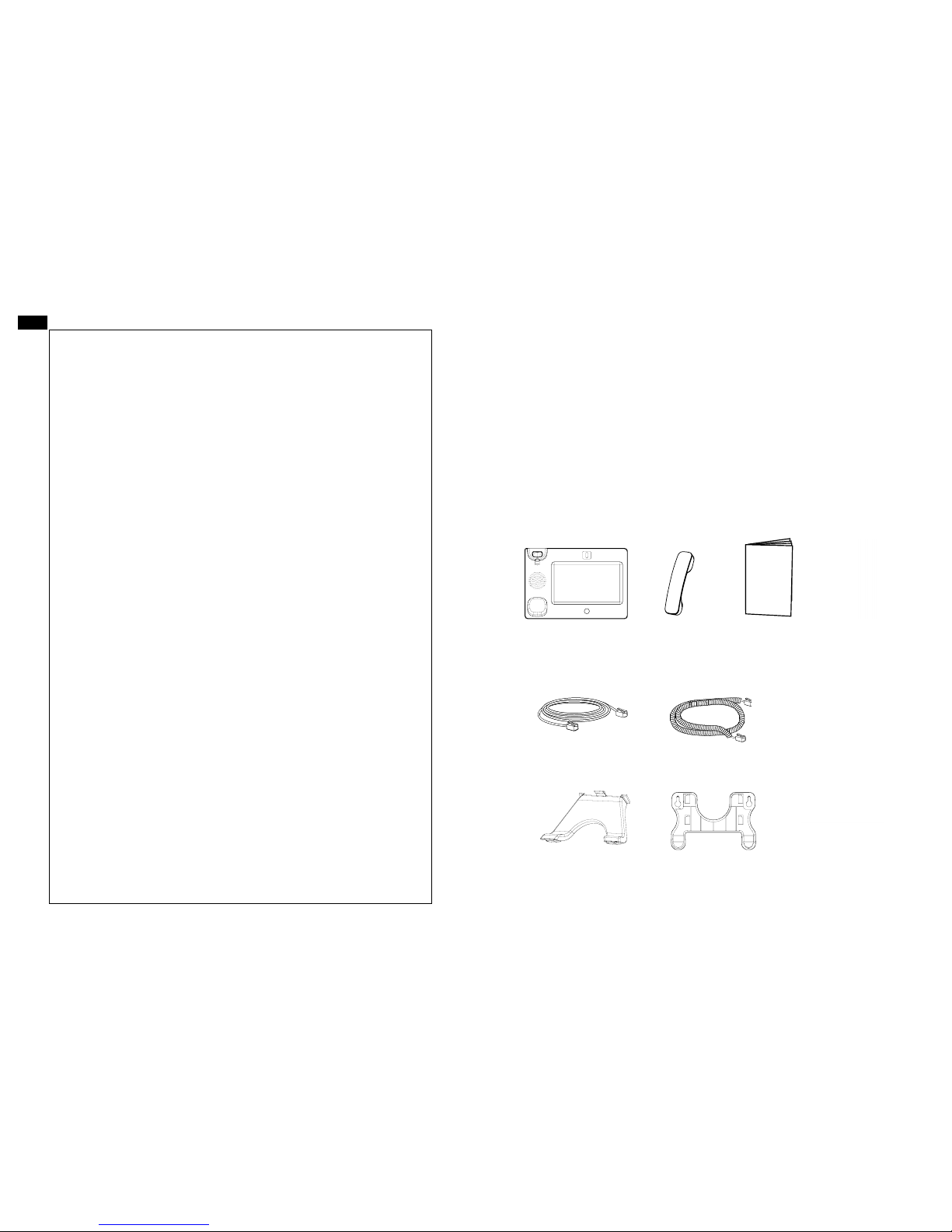

CONTENIdO
1 X Guía Rápida
1 X Base principal
(con “Stylus” en la parte
posterior)
1 X Auricular
1 X Cable Telefónico
1 X Cable de Red 1 X Adaptador de
Alimentación de 12V
1 X Montaje en
Pared
1 X Soporte de Teléfono 1 X Cable Adaptador
TV VGA
1 X Dongle de
Audífonos
PRECAUCIONES
CUIDADO: Por favor NO apague el GXV3175 cuando la luz este parpade-
ando durante el reinicio o actualizando el rmware. Se puede corromper los
archivos causando que el equipo no se comporte bien.
CUIDADO: Use solamente el adaptador de corriente incluido con el GXV3175.
Usar uno alternativo puede dañar el equipo.

15 16
CONNECTING THE PHONE
AdAPTANdO El TEléFONO
Para congurar el GXV3175, siga los siguientes pasos:
1. Conecte el auricular y la base principal con el cable de teléfono;
2. Conecte el puerto LAN del teléfono a la toma RJ-45 de un hub / switch o un
router (del lado LAN del router) mediante El cable de Red;
3. Conecte el enchufe de 12V DC de salida a la toma de poder en el teléfono,
enchufe el adaptador de alimentación a una toma de corriente eléctrica;
4. La pantalla LCD mostrará la información Iniciado o Actualizando el Firmware.
Antes de continuar, por favor, espere a que la pantalla principal aparezca;
5. Usando la interfaz de conguración web o desde el menú de la pantalla táctil,
podrá congurar la conexión de red utilizando IP estática o DHCP;
Puerto PC
Puerto LAN Poder
Puerto Auricular
Instalando El Teléfono (Montaje en Pared):
1. Fije el soporte de pared con la ranura en la parte posterior del teléfono;
2. Fije el teléfono a la pared a través del oricio de montaje en pared;
3. Remover la Lengüeta del Auricular. (Véase la Figura a continuación);
4. Gire la lengüeta y vuelva a conectarlo en la ranura con la extensión hasta
sostener el auricular cuando el teléfono está montado en la pared. (Ver la Figura
a continuación);
Lengüeta con extensión
hacia arriba
Ranuras para el
montaje en pared y
soporte telefónico
Soporte de Auricular
Lengüeta con extensión
hacia abajo
Para instalar el teléfono sobre el escritorio con el soporte de teléfono, jar el
teléfono con la parte inferior, donde hay una ranura para el soporte del teléfono.
Instalando El Teléfono (Soporte de Teléfono) :
El GXV3175 soporta cero conguración o “Conecte-y-Llame” cuando usa el
sistema SIP de punto a punto de Grandstream. Luego que el teléfono obtenga
una dirección IP del servicio DHCP, este se registrara a la red IPVideoTalk.
Si se registra con éxito, el texto de IPVideoTalk en la pantalla se pone de color
verde junto con un número asignado por IPVideoTalk. A este punto el teléfono
esta listo para hacer video-llamadas usando la red IPVideoTalk.
