Greenlee 6701 User manual

999 3253.9 © 1999 Greenlee Textron IM 1396 7/99
6701
VOLTAGE TESTER
VERIFICADOR DE
TENSIÓN
VÉRIFICATEUR
DE TENSION
!
IEC 1010, CAT III, 700V
Volt
480
277
240
120
48
24
12
Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.
Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.
Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d’utiliser ou de
procéder à l’entretien de cet outil.
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS

2
Description
The Greenlee 6701 voltage tester is intended to indicate AC and DC voltage, locate hot
conductors, and verify continuity. The tester requires no batteries - power is supplied by the
unit to be tested. As an added safety feature, the unit has a stow-away lead.
Safety
Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.
Purpose
This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee 6701 voltage tester.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
and are registered trademarks of Greenlee Textron.
KEEP THIS MANUAL

3
6701
Important Safety Information
This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.
SAFETY ALERT SYMBOL
Immediate hazards which, if not avoided, WILL result in severe injury or death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.
Read and understand this material before operating or servicing
this equipment. Failure to understand how to safely operate this
tool can result in an accident causing serious injury or death.

4
Important Safety Information
Electric shock hazard:
Contact with live circuits can result in severe injury or death.
Electric shock hazard:
• Do not use the unit if it is wet or damaged.
• Inspect the test leads before use. They must be clean and dry, and the insulation
must be in good condition.
Failure to observe these warnings can result in severe injury or death.
Electric shock hazard:
• Do not apply more than the rated voltage between the two probes, or between either
probe and earth ground.
• Do not contact the probe tips or any uninsulated portion of the accessory.
Failure to observe these warnings can result in severe injury or death.

5
6701
• Do not attempt to repair this unit. It contains no user-serviceable parts.
• Do not expose unit to extremes in temperature or high humidity. See Specifications.
Failure to observe these precautions can result in injury and can damage the instrument.
Unless measuring voltage, shut off and lock out power. Make sure that all capacitors
are discharged. Voltage must not be present.
Using this unit near equipment that generates electromagnetic interference can result
in unstable or inaccurate readings.

6

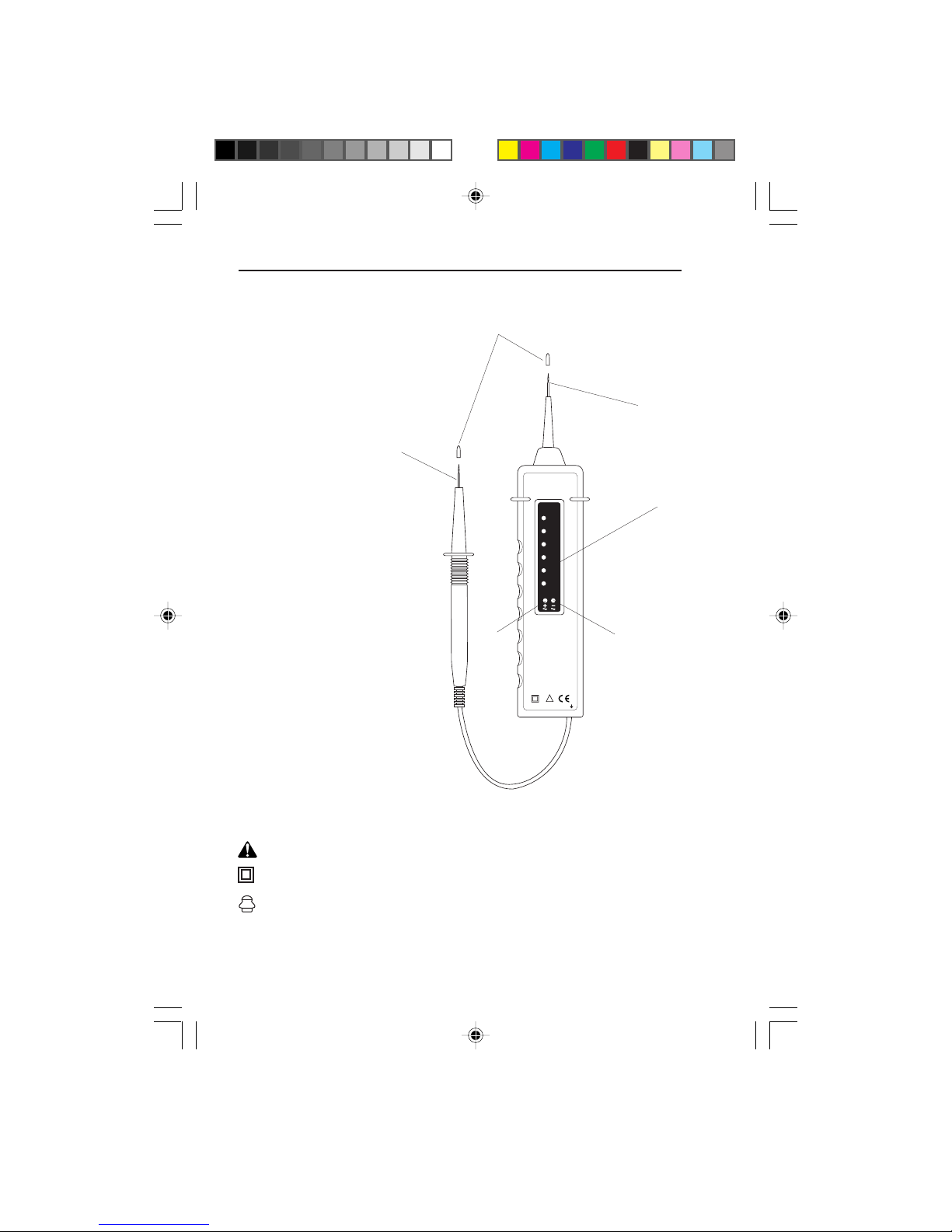

Identification
1. Removable Test Probe (-)
2. Probe Tip Cover (remove before use)
3. Fixed Probe (+)
4. LED Display
Symbols on the Unit
Read the instruction manual
Double Insulation
Insulated body protective equipment (up to 700V)
Volt
480
277
240
120
48
24
12
!
IEC 1010, CAT III, 700V
1
2
3
4
LED 2LED 1

7
6701
Operation
This unit does not have a battery - it has an internal circuit that can store a charge. The power
to charge the unit comes from an external circuit with a known voltage of 100 volts or more.
The charge time is a minimum of 5 seconds.
• To prevent a false reading when locating a hot conductor, charge the unit first by connecting
the probes to the circuit.
• To prevent tripping a GFCI, charge the unit first by connecting the probes between hot and
neutral. Then connect the probes between hot and ground.
1. See Typical Measurements for illustrations.
2. See the Test Table for test instructions.
3. Test the unit on a known functioning circuit or component. If the unit does not function as
expected, send the unit to Greenlee for repair.
4. Take the reading from the unit to be tested. The LED’s illuminate as follows:
LED Illuminates Indication Tone
LED 1 Positive (+) DC of 12 V or more None
LED 2 Negative (-) DC of 12 V or more Continuous
LED 1 and LED 2 AC of 12 V or more Warbling
Other LEDs Approximate voltage level
LED Table
Volt
480
277
240
120
48
24
12
LED 1 LED 2

8
Test Table
To test/verify … connect the fixed connect the removable and the tester
probe to … probe to … will indicate
Continuity * component or circuit component or circuit tone for resistance
under test under test of 0 to 800 kΩ
(approximately)
Hot Conductor* hot or live N/A tone for voltage of
conductor 100 to 690 V AC
Neutral Conductor* neutral conductor N/A no indication
Voltage (AC) component or circuit component or circuit voltage of
under test under test 12 V or greater
Voltage (DC) component or circuit component or circuit voltage of 12 V
under test under test or greater,
plus polarity
* Unit must be charged up for at least 5 seconds on 100 V or more. Unit will maintain charge
for 30 seconds of use or 30 minutes of standby.

9
6701

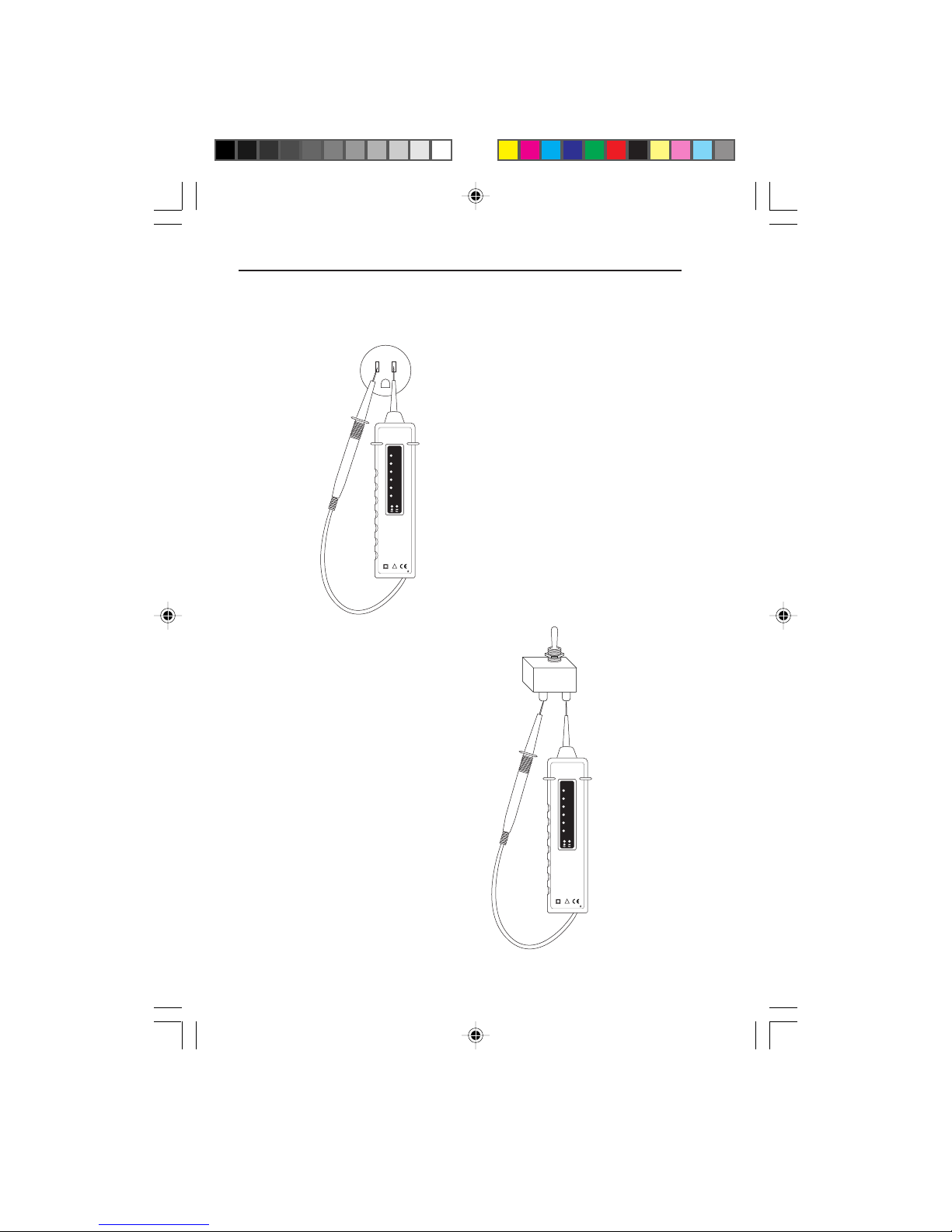

Typical Measurements
Continuity Check
Voltage Measurement
!
IEC 1010, CAT III, 700V
Volt
480
277
240
120
48
24
12
!
IEC 1010, CAT III, 700V
Volt
480
277
240
120
48
24
12

10
Specifications
Auto Power On: 12 V AC/DC or greater
Display: LED display with polarity and AC indicator
Reaction Time: 1 second maximum
Test Current: 3.5 mA maximum
Voltage Range: 12 to 690 Volts (AC or DC)
Frequency Range: 0 to 60 Hz
Internal Load: 1.3 W at 230 V (approximately)
Peak Current: 0.25 A maximum
Locating Hot Conductors: 100 to 690 V (50 to 60 Hz)
Charge Voltage: 100 V or greater
Continuity Verification: 0 to 800 kΩ
Test Current: 2 µA
Charge Voltage: 100 V or greater
Operating Time: 30 seconds
Standby Time: 30 minutes
Operating/Storage Conditions: -10 °C to 50 °C (14 °F to 122 °F)
0% to 85% Relative Humidity
Overvoltage Protection: Category III, 700 Volts
Pollution Degree: 2
Protection Category: IP 50

11
6701
Descripción
El Verificador de tensión, modelo 6701 de Greenlee está diseñado para indicar tensión alterna y
continua, localizar conductores cargados y verificar continuidad. Este verificador no necesita
pilas. La energía le es suministrada por la unidad que se está verificando. Para brindar mayor
seguridad al usuario, la unidad cuenta con un cable de prueba desmontable.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta le
ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados con su
uso. Siga toda la información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para el Verificador de tensión, modelo
6701 de Greenlee.
Mantenga siempre este manual al alcance de todo el personal.
Puede obtener copias adicionales de este manual de manera gratuita, previa solicitud.
y son marcas registradas de Greenlee Textron.
CONSERVE ESTE MANUAL

12
Importante Información sobre Seguridad
Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede evitar
o prevenir ese riesgo.
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.
Lea y entienda este documento antes de manejar esta
herramienta o darle mantenimiento. Utilizarla sin comprender
cómo manejarla de manera segura podría ocasionar un accidente
y, como resultado de éste, graves lesiones o incluso la muerte.

13
6701
Importante Información sobre Seguridad
Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves
lesiones o incluso la muerte.
Peligro de electrocución:
• No utilice esta unidad si se encuentra mojada o dañada.
• Revise minuciosamente los cables de prueba antes de utilizarlos. Deberán estar
limpios y secos, y su forro aislante deberá hallarse en buenas condiciones.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.
Peligro de electrocución:
• No aplique más del voltaje nominal entre las dos sondas ni entre una de las sondas y
el cable de conexión a tierra.
• No toque las puntas de la sonda ni ninguna parte del accesorio que carezca de forro
aislante.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.

14
• No intente reparar esta unidad, ya que contiene piezas que deben recibir mantenimiento
por parte de un profesional.
• No exponga la unidad a ambientes de temperatura extrema o altos niveles de humedad;
consulte las “Especificaciones”.
De no observarse estas precauciones podrían sufrirse lesiones o daños al verificador.
A menos que vaya a medir voltaje, apague y bloquee la energía. Asegúrese de que todos
los condensadores estén totalmente sin carga. No debe haber voltaje alguno.
Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá se
obtenga una lectura inexacta e inestable.

15
6701
Lea el manual de instrucciones
Doble forro aislante
Equipo protector con forro aislante
(hasta 700V)
Volt
480
277
240
120
48
24
12
!
IEC 1010, CAT III, 700V
1
2
3
4
LED 2LED 1
Identificación
1. Sonda de prueba desmontable (-)
2. Tapa de la punta de la sonda
(retírela antes de utilizar la sonda)
3. Sonda fija (+)
4. Pantalla con diodo emisor de luz (LED)
Símbolos en la unidad

16
Operación
Esta unidad no necesita pilas – cuenta con un circuito interno que puede almacenar una carga.
La energía para cargar la unidad proviene de un circuito externo con una tensión conocida de
100 voltios o más. El tiempo de carga es de 5 segundos como mínimo.
• A fin de evitar una lectura falsa al localizar un conductor cargado, cargue primero la unidad
conectando las sondas al circuito.
• A fin de evitar el accionamiento accidental de un interruptor de circuito con falla a tierra
(GFCI), cargue primero la unidad conectando las sondas entre un punto cargado y uno neutro.
Enseguida conecte las sondas entre un punto cargado y una conexión a tierra.
1. Véase la sección “Mediciones más comunes” para las ilustraciones de las aplicaciones más
comunes.
2. Véase la “Tabla de verificación” en relación con las instrucciones para efectuar
verificaciones.
3. Pruebe la unidad en un circuito o componente que se sabe está funcionando perfectamente.
Si el medidor sigue sin funcionar como debería, devuélvalo a Greenlee a fin de que sea
reparado.
4. Anote la lectura de la unidad que se está verificando. Los LED se iluminarán de la siguiente
manera:
El LED se ilumina Indicación Tono
LED 1 Positivo (+) CC de 12V o más Ninguno
LED 2 Negativo (-) CC de 12V o más Continua
LED 1 y LED 2 CA de 12V o más Vibración de frecuencia
Otros LED Nivel de tensión aproximado
Tabla de los LED
Volt
480
277
240
120
48
24
12
LED 1 LED 2

17
6701
Tabla de verificación
Para probar/ conecte la sonda conecte la sonda y el verificador
verificar … fija a … desmontable a... indicará
Continuidad* componente componente o circuito tono para resistencia
o circuito bajo prueba de 0 a 800 kΩ
bajo prueba (aproximadamente)
Conductor conductor cargado o N/A tono para tensión de
cargado* activado 100 a 690V CA
Conductor neutro* conductor neutro N/A no hay indicación
Voltaje (CA) componente o circuito componente o circuito voltaje de
bajo prueba bajo prueba 12V o más
Voltaje (CC) componente o circuito componente o circuito voltaje de 12V
bajo prueba bajo prueba o más,
más polaridad
* Se debe cargar la unidad durante por lo menos 5 segundos, a 100V o más. La unidad
mantendrá la carga durante 30 segundos de uso o 30 minutos en modo de espera.

18
Mediciones más comunes
Verificación de continuidad
Medición de tensión
!
IEC 1010, CAT III, 700V
Volt
480
277
240
120
48
24
12
!
IEC 1010, CAT III, 700V
Volt
480
277
240
120
48
24
12

19
6701
Especificaciones
Encendido automático: 12V CA/CC o superior
Pantalla: Pantalla con diodo emisor de luz (LED) con indicador de polaridad y CA
Tiempo de reacción: 1 segundo como máximo
Corriente de verificación: 3,5 mA máximo
Escala de tensión: 12 a 690 voltios (CA o CC)
Escala de frecuencia: 0 a 60 Hz
Carga interna: 1,3 W a 230V (aproximadamente)
Corriente pico: 0,25 A máximo
Localización de conductores cargados: 100 a 690V (50 a 60 Hz)
Tensión de carga: 100V o superior
Verificación de continuidad: 0 a 800 kΩ
Corriente de prueba: 2 µA
Tensión de carga: 100V o más
Tiempo de operación: 30 segundos
Tiempo en modo de espera: 30 minutos
Condiciones de operación y almacenamiento: -10°C a 50°C (14°F a 122°F),
0% a 85% de humedad relativa
Protección de sobretensión: Categoría III, 700 voltios
Grado de contaminación: 2
Categoría de protección: IP 50

20
Greenlee Textron / Subsidiary of Textron Inc. 4455 Boeing Dr., Rockford, IL 61109-2988 815/397-7070
