GYS Tool it DBT 400 User manual

V1_28/10/2019
FR 2-5
EN 6-9
DE 10-13
ES 14-17
NL 18-21
IT 22-25
Find more languages of user manuals on our website
TESTEUR DE BATTERIE DBT 400
BATTERY TESTER DBT 400
BATTERIETESTER DBT 400
PROBADOR DE BATERÍA DBT 400
ACCU-TESTER DBT 400
TESTER DI BATTERIA DBT 400
www.gys.fr

INSTRUCTIONS DE SÉCURITÉ
Ce manuel d’utilisation comprend des indications sur le fonctionnement
de l’appareil et les précautions à suivre pour la sécurité de l’utilisateur.
Merci de le lire attentivement avant la première utilisation et de le
conserver soigneusement pour toute relecture future.
Risque d’explosion et d’incendie!
Une batterie en charge peut émettre des gaz explosifs.
Le testeur de batterie doit être connecté uniquement aux batteries ayant
une tension nominale de sortie de 6 V, 12 V et 24 V.
ATTENTION: Une inversion de polarité entraînera la fusion du fusible et
pourrait causer des dommages permanents. Les dommages dus à l’inversion
de polarité ne sont pas couverts par notre garantie.
ATTENTION : si la batterie de la voiture est déconnectée, il est possible que
certains systèmes de gestion soient désactivés.
Consultez le manuel de votre véhicule pour plus d’informations sur
l’installation.
N’utilisez pas le testeur de batterie si le cordon ou les cosses sont
endommagés.
N’utilisez pas le testeur de batterie s’il a reçu un choc violent ou a été
endommagé de quelque manière que ce soit.
Ne pas démonter l’appareil. Un réassemblage incorrect peut entraîner
un risque de choc électrique ou d’incendie.
Risque de projection d’acide !
• Porter des verres de sécurité et des vêtements appropriés.
• En cas de contact avec les yeux ou la peau, rincer immédiatement à
l’eau et consulter un médecin sans tarder.
• Éviter les ammes et les étincelles. Ne pas fumer.
• Protéger les surfaces de contacts électriques de la batterie à
l’encontre des courts-circuits.
Matériel conforme aux directives européennes. La déclaration UE de
conformité est disponible sur notre site.
Marque de conformité EAC (Communauté économique Eurasienne)
Ce matériel fait l’objet d’une collecte sélective selon la directive euro-
péenne 2012/19/UE. Ne pas jeter dans une poubelle domestique !
Produit dont le fabricant participe à la valorisation des emballages en
cotisant à un système global de tri, collecte sélective et recyclage des
déchets d’emballages ménagers.
Produit recyclable qui relève d’une consigne de tri.
2
DBT 400 FR
Notice originale

BRANCHEMENT DU TESTEUR DE CHARGE
1- S’assurer que l’endroit est bien ventilé avant d’eectuer un test.
2- Testeur pour batteries 6 et 12 V et test du système de charge sur batteries 12 et 24 V (seulement 12 V sur les
batteries START & STOP).
3- Avant d’eectuer un test sur la batterie, s’assurer que le contact est coupé, que les accessoires ne fonctionnent pas.
Fermer toutes les portes et le core.
4- S’assurer que les bornes de la batterie soient propres. Si nécessaire, les nettoyer à l’aide d’une brosse métallique.
Toute présence d’oxydation entre les cosses du testeur et les connecteurs de la batterie ou entre les connecteurs de
la batterie et les bornes de cette dernière diminue l’ecacité du testeur.
5- Vérier que le testeur dispose de 6 piles de 1.5 V dans le compartiment.
6- Brancher la pince négative (noire) à la borne négative de la batterie. Brancher la pince positive (rouge) sur la borne
positive de la batterie.
REGLAGE DE L’APPAREIL
Dénir la langue :
1. Appuyer sur pour sélectionner «langage » puis appuyer sur «ENTER» pour valider la sélection
2. Sélectionner la langue à l’aide des èches puis valider le choix en cliquant sur «ENTER».
TESTER LA BATTERIE
1. Appuyer sur pour choisir le test «1. START-STOP» s’il s’agit d’une batterie START & STOP ou «2. TEST BATTERIE»
s’il s’agit d’une batterie classique. Valider en appuyant sur «ENTRÉE».
2. Sélectionner le type de batterie à l’aide des èches puis cliquer sur la èche du bas pour accèder aux autres
critères.
3. Choisir la norme inscrite sur la batterie puis valider (normes possibles : CCA, BCI, CA, MCA, DIN, IEC, EN, SAE, GB)
4. Entrer le courant de démarrage indiqué sur la batterie (ex : 830SAE) puis valider en appuyant sur «ENTER».
Le test se lance.
• Résultat du test de la batterie
Résultat Achage écran Analyse
BATTERIE OK
BATTERIE OK
××.××V ×××× SAE
SOH: ×××× SAE
 XX%
La batterie est opérationnelle.
OK A RECHARGER
OK A RECHARGE
××.××V ×××× SAE SOH:
×××× SAE
 XX%
Batterie en bon état mais état de charge faible.
CHARGER & TESTER
CHARGER & TESTER
××.××V ×××× SAE
SOH: ×××× SAE
 XX%
Recharger la batterie et eectuer le test à
nouveau.
A REMPLACER
A REMPLACER
××.××V ×××× SAE
SOH: ×××× SAE
 XX%
La batterie est proche de sa n de vie.
Son remplacement est à prévoir.
BATTERIE ENDOMMAGÉE, REMPLACER
BAD CELL & REPLACE
××.××V ×××× SAE
SOH: ×××× SAE
 XX%
Un problème au niveau des cellules est constaté
(court-circuit...). Remplacer la batterie.
ERREUR CHARGE ERREUR CHARGE
La batterie dépasse 2000 CCA ou 200 AH, ou les
pinces ne sont pas bien connectés.
S’il ne s’agit d’aucune des deux causes citées
ci-dessus, recharger complètement la batterie et
tester à nouveau. Si l’achage reste le même,
remplacer la batterie.
Pour tester une batterie 24V, diviser les batteries en deux et tester une batterie
après l’autre. La procédure du test est identique à une batterie 12V.
3
DBT 400 FR
Notice originale
3

5. Dans chaque cas, pour acher l’état de santé de la batterie (SOH) et l’état de charge (SOC), appuyer sur pour
faire déler les résultats.
6. Appuyer sur «ENTER» pour revenir à l’écran d’accueil. Appuyer une nouvelle fois sur «ENTER» pour accèder au
menu principal.
TEST DU SYSTÈME DE CHARGE DE L’ALTERNATEUR
1. Appuyer sur «TEST DU SYST» l’écran suivant apparaît :
COUPEZ CONSOMM.
DEMARREZ MOTEUR
2. S’assurer que tous les accessoires du véhicule soient éteints (lumières, clim, radio etc.).
3. Démarrer le moteur. L’un de ces trois résultats apparaît :
Cas Achage écran Analyse
Tension inférieure à 9,6 V
VOLTS DEMARRAGE
x.xx V BAS
La tension de démarrage est anormale. La batterie
doit être remplacée.
Tension supérieure à 9,6 V
VOLTS DEMARRAGE
x.xx V NORMAL La tension de démarrage est normale.
Pas d’ondulation
VOLTS DEMARRAGE
NO D’ONDULATION
La tension de démarrage n’est pas détectée.
Recommencer le test.
1. Si la tension de démarrage est normale, appuyer sur «ENTER» pour poursuivre le test.
2. Garder le moteur allumé. Verier que tous les accessoires du vehicule soient éteints puis valider.
3. L’un des 3 résultats s’ache :
• Résultat du test de la tension de démarrage
Cas Résultats achés Analyse
Haute tension de démarrage lorsque
le test est eectué avec le moteur au
ralenti
ALT. VOLTS REDRES
xx.xx V HAUT Vérier que les connexions sont bonnes. Si tout
est bien connecté, remplacer le régulateur.
Tension de démarrage normale lorsque
le test est eectué avec le moteur au
ralenti
ALT. VOLTS REDRES
xx.xx V NORMAL Aucun problème détecté. Fonctionnement normal
de l’alternateur.
Tension basse de démarrage lorsque
le test est eectué avec le moteur au
ralenti
ALT. VOLTS REDRES
xx.xx V BAS
L’alternateur ne procure pas susamment de
courant à la batterie. Vérier les courroies, et
s’assurer que l’alternateur tourne lorsque le
moteur est en marche. Si les courroies glissent
ou sont brisées, les remplacer et faire le test à
nouveau. Vérier la connexion entre l’alterna-
teur et la batterie. Si la connexion est mauvaise,
nettoyer ou remplacer le câble et faire le test à
nouveau. Si les courroies et la connexion sont en
bonne condition, remplacer l’alternateur.
4. Appuyer sur «ENTER» pour continuer le test de circuit de charge avec accessoires.
5. Le testeur demande «ALLUMEZ CONSOM ET PRESSEZ ENTER». Allumer le chauage au maximum (chaleur),
les phares de route et les feux arrières. Ne pas allumer de charges cycliques telles que la climatisation ou les
essuie-glaces.
6. Faire tourner le moteur à 2500 tr/min pendant 15 secondes.
7. Appuyer sur «ENTRÉE» , l’intensité d’ondulation du cicrcuit de charge apparait. L’un des deux résultats s’ache :
Résultats trouvés Achage écran Analyse
Intensité d’ondulation normale TENSION REDR OK xx.xx V NORMAL
Les diodes fonctionnent bien dans
l’alternateur/démarreur
4
DBT 400 FR
Notice originale
4
FR

Intensité d’ondulation haute
TENSION REDR OK
xx.xx V HAUT
OU
TENSION REDR DEF
Une ou plusieurs diodes ne
fonctionnent pas ou sont
endommagées. S’assurer que le
support de l’alternateur est bien placé
et que les courroies fonctionnent
correctement. Si c’est le cas, remplacer
l’alternateur.
8. Continuer le test en appuyant sur «ENTER». Le testeur analyse maintenant la tension de démarrage avec les
accessoires du véhicule en marche.
• Résultat du test de système de charge avec accessoires en marche
Cas Résultats achés Analyse
Haute tension de démarrage lorsque
le test est eectué avec les
accessoires en marche
TENSION ALTERNA
xx.xx V HAUT
La tension de sortie de l’alternateur est anormale-
ment élevée. Vérier qu’il n’y a pas de problèmes de
connexions. Si non, remplacer l’alternateur.
Tension de démarrage normale
lorsque le test est eectué avec les
accessoires en marche
TENSION ALTERNA
xx.xx V NORMAL La sortie de tension de l’alternateur est normale. Aucun problème n’est détecté.
Tension basse de démarrage lorsque
le test est eectué avec les
accessoires en marche
TENSION ALTERNA
xx.xx V BAS
L’alternateur ne procure pas susamment de
courant pour la charge du système électrique et la
batterie. Vérier les courroies, et s’assurer que l’al-
ternateur tourne lorsque le moteur est en marche.
Si les courroies glissent ou sont brisées, remplacer
les courroies et faire le test à nouveau. Vérier la
connexion entre l’alternateur et la batterie. Si la
connexion est mauvaise, nettoyer ou remplacer le
câble et faire le test à nouveau. Si les courroies et la
connexion sont en bon état, remplacer l’alternateur.
MAINTENANCE
Cas Analyse
Ecran non allumé Vérier que l’appareil est bien connecté à la batterie La tension de la batterie n’est pas assez importante pour réaliser le test.
Charger complètement la batterie et réessayer.
Batterie interne insusante Remplacer la pile du testeur.
CONDITION DE GARANTIE
La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main
d’oeuvre).
La garantie ne couvre pas :
• Toutes autres avaries dues au transport.
• L’usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).
• Les pannes liées à l’environnement (pollution, rouille, poussière).
En cas de panne, retourner l’appareil à votre distributeur, en y joignant :
- un justicatif d’achat daté (ticket de sortie de caisse, facture…)
- une note explicative de la panne.
5
DBT 400 FR
Notice originale

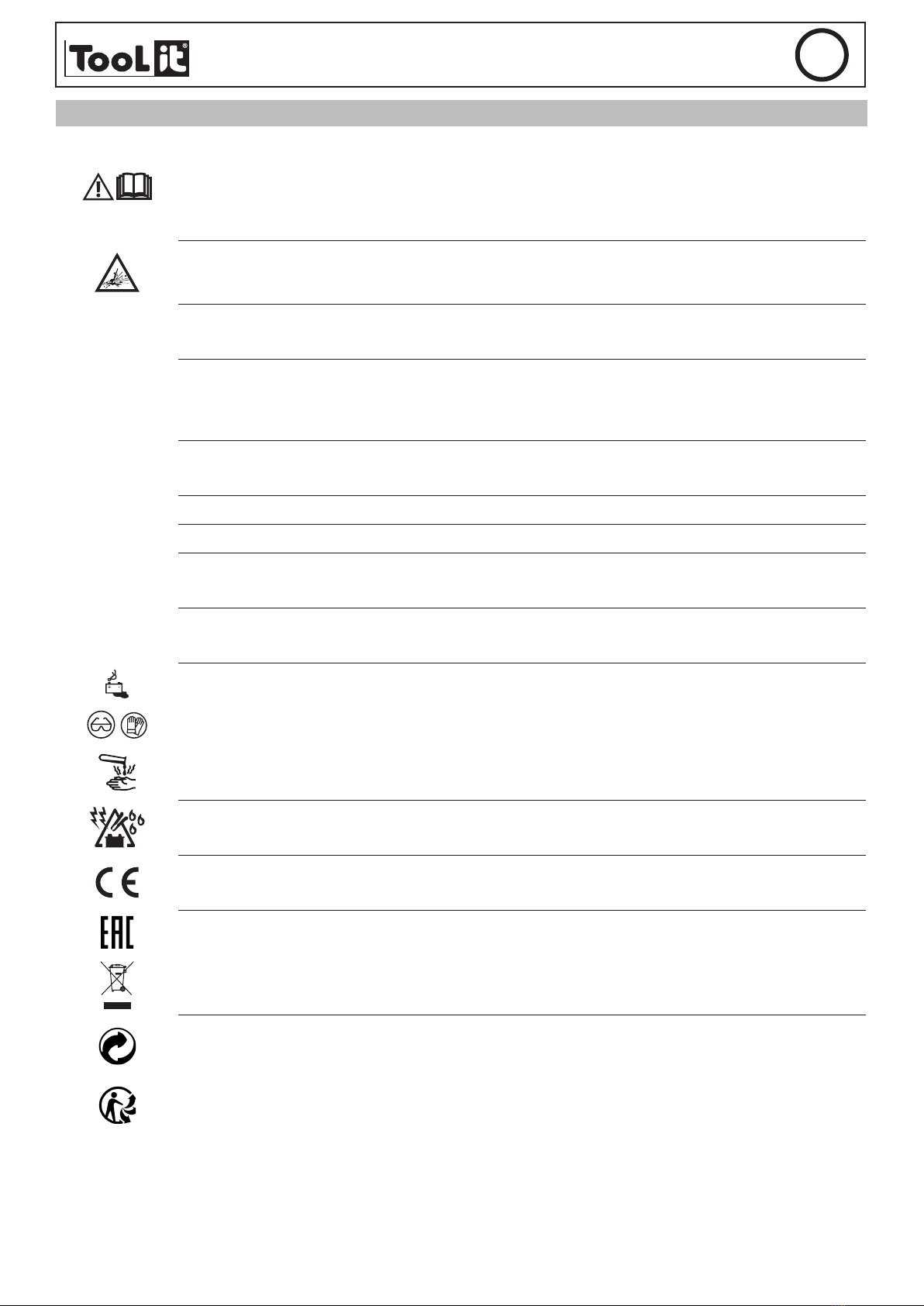

SAFETY INSTRUCTIONS
This manual includes guidelines on the operation of your device and the
precautions to follow for your own safety.
Ensure it is read carefully before rst use and keep it handy for future
reference.
Risk of explosion and re!
A battery being charged can emit explosive gas.
The battery tester should only be connected to batteries with a rated output
voltage of 12V.
CAUTION: Reverse polarity will cause the fuse to blow and could cause
permanent damage. Damage due to reverse polarity is not covered by our
warranty.
CAUTION: If the car’s battery is disconnected, some management systems
may be disabled.
Consult your vehicle manual for more information on installation.
Do not use the battery tester if the cord or terminals are damaged.
Do not use the battery tester if it has received a severe shock or has been
damaged in any way.
Do not disassemble the device. Incorrect reassembly may result in a risk of
electric shock or re.
Acid projection hazard!
• Wear appropriate safety glasses and clothing.
• If your eyes or skin come into contact with battery acid, rinse the aected
part of the body with plenty of waterand seek immediatemedical assistance.
• Avoid ames and sparks. Do not smoke.
• Protect the electrical contacts of the battery against short-circuiting.
The device complies with European Directive.
The certicate of compliance is available on our website.
EAC conformity mark (Eurasian Economic Commission)
This product should be disposed of at an appropriate recycling facility. Do
not dispose of in domestic waste.
Product whose manufacturer is involved in the packaging’s recycling pro-
cess by contributing to a global system of sorting, collecting and recycling
of households’packaging waste.
Recyclable product that falls within waste sorting recommendations
6
DBT 400 EN
Translation of the original instructions

CONNECTING THE BATTERY TESTER
1- Ensure that the area is well ventilated before performing a test.
2- Tester for 6 and 12 V batteries and test of the 12/24 V battery charging system (only 12 V on the START & STOP
batteries).
3- Before performing a test on the battery, make sure that the ignition and the consumers are switched o. Close all the
doors and the boot.
4- Make sure that the battery connections are clean. If necessary, clean them using a wire brush.
Any presence of oxidation between the tester terminals and the battery connectors or between the battery connec-
tors and the battery terminals reduces the eectiveness of the tester.
5- Check that the tester has 6 x 1.5V batteries in the compartment.
6- Connect the negative plug (black) to the negative terminal of the battery. Connect the positive plug (red) to the po-
sitive terminal of the battery.
DEVICE SETTINGS
Set the language:
1. Press to select «language» then press «ENTER» to conrm selection
2. Select the language using the arrow then conrm the choice by clicking on «ENTER».
BATTERY TEST
1. Press to select the test «1. START-STOP «if it is a START & STOP battery or» 2. BATTERY TEST «if it is a stan-
dard battery. Conrm by pressing «ENTER».
2. Select the type of battery using the arrows then click on the down arrow to access the other criteria.
3. Choose the standard written on the battery and validate (possible standards: CCA, BCI, CA, MCA, DIN, IEC, EN,
SAE, GB)
4. Enter the start current indicated on the battery (eg 830SAE) and conrm by pressing «ENTER».
The test starts.
• Battery test result
Result Screen display Analysis
BATTERY OK
BATTERY OK
××.××V ×××× SAE
SOH: ×××× SAE
 XX%
The battery is in working order.
OK FOR RECHARGE
OK TO RECHARGE
××.××V ×××× SAE SOH:
×××× SAE
 XX%
Battery in good condition but low state of charge.
CHARGE & TEST
CHARGING & TESTING
××.××V ×××× SAE
SOH: ×××× SAE
 XX%
Charge the battery and perform the test again.
TO BE REPLACED
TO REMPLACE
××.××V ×××× SAE
SOH: ×××× SAE
 XX%
The battery is nearing the end of its life. A repla-
cement should be organised.
BATTERY DAMAGED, REPLACE
BAD CELL & REPLACE
××.××V ×××× SAE
SOH: ×××× SAE
 XX%
A problem at the cell level is observed (short cir-
cuit.....). Replace the battery.
ERROR CHARGE ERROR CHARGE
The battery exceeds 2000 CCA or 200 AH, or the
clamps are not properly connected.
If neither of these two elements listed above are
the cause, fully recharge the battery and test
again. If the display remains the same, replace the
battery.
5. In each case, to display the battery health status (SOH) and charge status (SOC), press to scroll through the
results. 7
DBT 400 EN
Translation of the original instructions
7

6. Press «ENTER» to return to the home screen. Press «ENTER» again to access the main menu.
TEST OF THE ALTERNATOR CHARGING SYSTEM
1. Press «SYSTEM TEST» the following screen appears :
CUT CONS.
START ENGINE
2. Make sure all vehicle consumers are switched o (lights, air conditioning, radio etc.).
3. Start the engine. One of these three results appears :
Examples Screen display Analysis
Voltage below 9.6 V START VOLTS
x.xxx V LOW The starting voltage is not correct. The battery must be replaced.
Voltage above 9.6 V START VOLTS
x.xxx V NORMAL The starting voltage is normal.
No undulation START VOLTS
NO UNDULATION The starting voltage is not detected. Repeat the test.
1. If the start voltage is normal, press «ENTER» to continue the test.
2. Keep the engine running Check that all the accessories of the vehicle are o then validate.
3. One of the 3 results is displayed :
• Result of the start voltage test
Examples Results displayed Analysis
High starting voltage when the test is
performed with the engine at idle
ALT. VOLTS ADJUST
xx.xx V UP Check that the connections are good. If every-
thing is properly connected, replace the regulator.
Normal starting voltage when the test
is performed with the engine at idle
ALT. VOLTS ADJUST
xx.xx V NORMAL No problem detected. Normal operation of the
alternator.
Low starting voltage when the test is
performed with the engine at idle
ALT. VOLTS ADJUST
xx.xx V LOW
The alternator does not provide enough power
to the battery. Check the belts, and ensure that
the alternator is running when the engine is
on. If the belts slip or are broken, replace them
and re-test. Check the connection between the
alternator and the battery. If the connection is
bad, clean or replace the cable and re-test. If
the alternator belts and connection are in good
condition, replace the alternator.
4. Press «ENTER» to continue charging circuit test with accessories.
5. The tester asks «SWITCH CONSUMERS ON AND PRESS ENTER». Turn on the heater to maximum (heat), high and
rear headlights. Do not switch on cyclic loads such as air conditioning or windshield wipers.
6. Run the engine at 2500 rpm for 15 seconds.
7. Press «ENTER», the ripple intensity of the load cell appears. One of the two results is displayed :
Results found Screen display Analysis
Normal undulation intensity
VOLTAGE REDR OK
xx.xx V NORMAL
OR
VOLTAGE REDR DEF
The diodes are working in the alterna-
tor/starter
High undulation intensity TENSION REDR OK
xx.xx V HIGH
One or more diodes do not
do not work or are damaged. Make
sure that the alternator support is
properly positioned and that the timing
belts are working properly. If so, re-
place the alternator.
8
DBT 400 EN
Translation of the original instructions
8

8. Continue the test by pressing «ENTER». The tester now analyses the starting voltage with the accessories
of the vehicle running.
• Result of the load system test with consumables running
Examples Results displayed Analysis
High starting voltage when the test is
performed with the accessories running
VOLTAGE ALTERNA
xx.xx V HIGH
The alternator output voltage is abnormally high.
Check that there are no connection problems. If
not, replace the alternator.
Normal starting voltage when the
test is performed with the accessories
running
VOLTAGE ALTERNA
xx.xx V NORMAL The alternator output voltage is normal. No problem detected.
Low starting voltage when
the test is performed with the accesso-
ries running
VOLTAGE ALTERNA
xx.xx V LOW
The alternator does not provide enough current
for charging the electrical system and the battery.
Check the belts, and ensure that the alternator is
running when the engine is on. If the belts slip or
are broken, replace them and re-test. Check the
connection between the alternator and the battery.
If the connection is bad, clean or replace the cable
and re-test. If the belts and connection are in good
condition, replace the alternator.
MAINTENANCE
Examples Analysis
Display switched o Check that the device is connected to the battery. The battery voltage is not high
enough to perform the test (<1.0 V). Fully recharge the battery and try again.
Insucient internal battery Replace the batteries in the tester.
WARRANTY
The warranty covers faulty workmanship for 2 years from the date of purchase (parts and labour).
The warranty does not cover:
• Transit damage.
• Normal wear of parts (eg. : cables, clamps, etc..).
• Damages due to misuse (power supply error, dropping of equipment, disassembling).
• Environment related failures (pollution, rust, dust).
In case of failure, return the unit to your distributor together with:
- The proof of purchase (receipt etc ...)
- A description of the fault reported
9
DBT 400 EN
Translation of the original instructions

SICHERHEITSHINWEISE
Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise.
Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das Gerät zum
ersten Mal benutzen und bewahren Sie diese sorgfältig auf.
Explosions- und Brandgefahr!
Beim Auaden einer Batterie können explosive Gase freigesetzt werden.
Der Batterietester darf nur an 12V-Batterien angeschlossen werden.
ACHTUNG: eine Verpolung führt zum Schmelzen der Sicherung und
kann dauerhafte Beschädigungen verursachen. Die von einer Verpolung
verursachten Schäden werden nicht durch die Garantie abgedeckt.
ACHTUNG: Wenn die Batterie nicht angeschlossen ist, sind möglicherweise
einige Steuerungssysteme inaktiv.
Für weitere Information zur Einrichtung lesen Sie bitte die
Bedienungsanleitung Ihres Fahrzeugs.
Benutzen Sie das Gerät nicht, wenn die Kabel oder Anschlüsse beschädigt
sind.
Benutzen Sie das Gerät nicht, wenn es einen heftigen Stoß erlitten hat oder
auf andere Art beschädigt wurde.
Nehmen Sie das Gerät nicht auseinander. Eine falscher Zusammenbau kann
zu einem elektrischen Schlag oder Brand führen.
Gefahr von Säurespritzern !
• Tragen Sie Schutzbrille und geeignete Kleidungen.
• Bei Kontakt der Batteriesäure mit den Augen oder der Haut sofort gründlich
mit Wasser nachspülen und Arzt konsultieren.
• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!
• Schützen Sie die elektrischen Kontaktächen der Batterie gegen
Kurzschlüsse.
Das Gerät entspricht den europäischen Richtlinien und Normen. Die
Konformitätserklärung ist auf unserer Internetseite verfügbar.
EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)
Dieses Gerät entspricht der 2012/19/EU-Richtlinie über Elektronik- und
Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht im
Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre kommunale
Sammelstelle für Elektro-Altgeräte!
Der Hersteller dieses Produktes nimmt an der Wiederverwertung der Ver-
packungen durch Beiträge zu einem globalen Mülltrennungs- und Wieder-
verwertungssystem für Haushaltsverpackungen teil.
Recyclingprodukt, das nicht über den Hausmüll entsorgt werden darf.
10
DBT 400 DE
Übersetzung der Originalbetriebsanleitung
