GYS Toolit NBT 100 User manual

V3_21/04/2021
FR 2-3
EN 4-5
DE 6-7
ES 8-9
RU 10-11
NL 12-13
IT 14-15
Find more languages of user manuals on our website

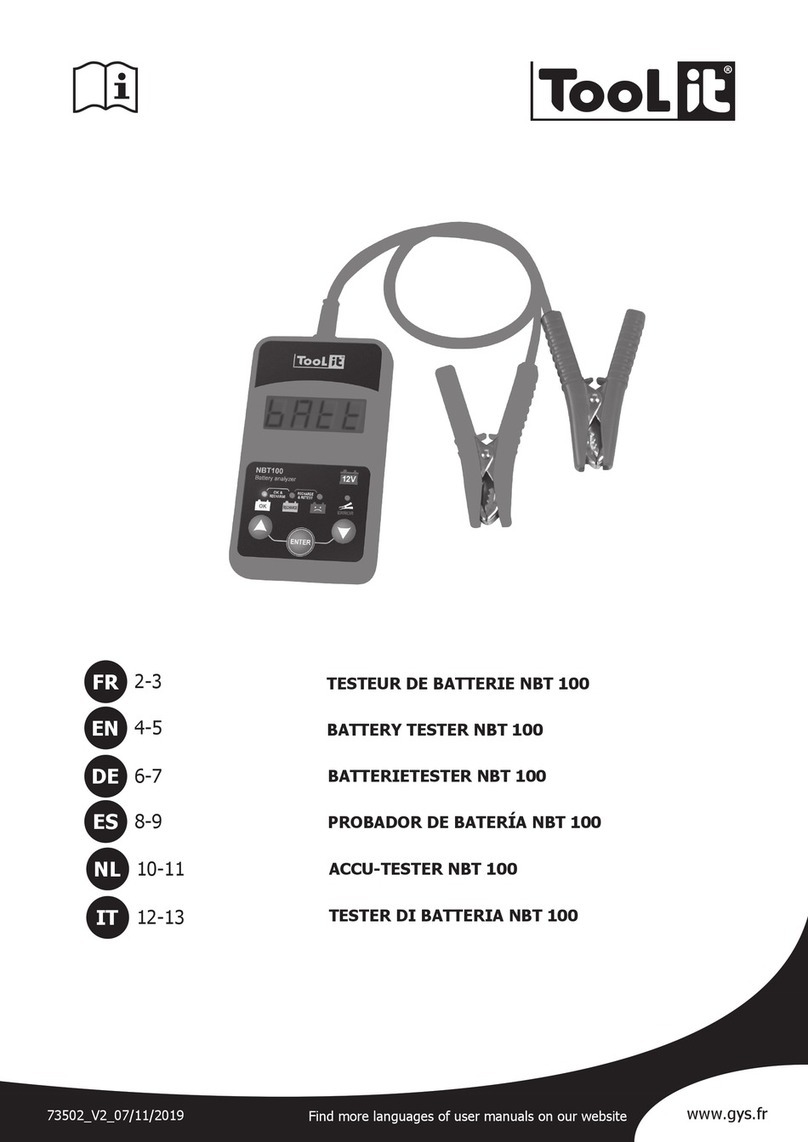

TESTEUR DE BATTERIE NBT 100
BATTERY TESTER NBT 100
BATTERIETESTER NBT 100
PROBADOR DE BATERÍA NBT 100
ТЕСТЕР БАТАРЕЙ NBT 100
ACCU-TESTER NBT 100
TESTER DI BATTERIA NBT 100
www.gys.fr

Notice originale
INSTRUCTIONS DE SÉCURITÉ
Ce manuel d’utilisation comprend des indications sur le
fonctionnement de l’appareil et les précautions à suivre pour la
sécurité de l’utilisateur. Merci de le lire attentivement avant la
première utilisation et de le conserver soigneusement pour toute
relecture future.
Risque d’explosion et d’incendie!
Une batterie en charge peut émettre des gaz explosifs.
Le testeur de batterie doit être connecté uniquement aux batteries
ayant une tension nominale de sortie 12 V.
ATTENTION : Une inversion de polarité entraînera la fusion
du fusible et pourrait causer des dommages permanents. Les
dommages dus à l’inversion de polarité ne sont pas couverts par
notre garantie.
ATTENTION : si la batterie de la voiture est déconnectée, il est
possible que certains systèmes de gestion soient désactivés.
Consultez le manuel de votre véhicule pour plus d’informations
sur l’installation.
N’utilisez pas le testeur de batterie si le cordon ou les cosses
sont endommagés.
N’utilisez pas le testeur de batterie s’il a reçu un choc violent ou
a été endommagé de quelque manière que ce soit.
Ne pas démonter l’appareil. Un réassemblage incorrect peut
entraîner un risque de choc électrique ou d’incendie.
Risque de projection d’acide !
• Porter des verres de sécurité et des vêtements appropriés.
• En casdecontactaveclesyeuxoulapeau,rincerimmédiatement
à l’eau et consulter un médecin sans tarder.
• Éviter les ammes et les étincelles. Ne pas fumer.
• Protéger les surfaces de contacts électriques de la batterie à
l’encontre des courts-circuits.
• Matériel conforme aux directives européennes. La déclaration
UE de conformité est disponible sur notre site.
• Marque de conformité EAC (Communauté économique
Eurasienne)
• Matériel conforme aux exigences britanniques. La
déclaration de conformité britannique est disponible sur
notre site (voir à la page de couverture).
• Appareil conforme aux normes Marocaines.
• La déclaration Cم(CMIM) de conformité est disponible sur
notre site internet.
2
NBT 100 FR

Notice originale
• Ce matériel fait l’objet d’une collecte sélective selon la direc-
tive européenne 2012/19/UE. Ne pas jeter dans une pou-
belle domestique !
• Produit recyclable qui relève d’une consigne de tri.
BRANCHEMENT DU TESTEUR DE CHARGE
1- S’assurer que l’endroit est bien ventilé avant d’eectuer un test.
2- Testeur pour batteries 12 V.
3- Avant d’eectuer un test sur la batterie, s’assurer que le contact est coupé, que les accessoires ne fonctionnent pas.
Fermer toutes les portes et le core.
4- S’assurer que les bornes de la batterie soient propres. Si nécessaire, les nettoyer à l’aide d’une brosse métallique.
Toute présence d’oxydation entre les pinces du testeur et les cosses de la batterie ou entre les cosses de la batterie
et les plots de cette dernière diminue l’ecacité du testeur.
5- Brancher la pince négative (noire) à la borne négative de la batterie. Brancher la pince positive (rouge) sur la borne
positive de la batterie.
TESTER LA BATTERIE
1. L’écran s’allume et acihe la tension de la batterie. Appuyer sur la touche «ENTER» pour continuer.
2. Sélectionner le type de batterie (SLI : Standard ou SEAL : VRLA/GEL/AGM/MF) à l’aide des èches puis cliquer sur
«ENTER» pour conrmer.
3. Sélectionner la norme (inscrite sur la batterie) à l’aide des èches puis valider (normes : CA, MCA, DIN, IEC, EN,
SAE)
4. Entrer le courant de démarrage indiqué sur la batterie («A») puis valider.
5. Si l’écran ache «CHA», spécier si la batterie est chargée ou non à l’aide des èches puis valider avec « ENTER».
6. L’un des résultats ci-dessous s’ache.
• Résultat du test de la batterie
Résultat Achage écran Analyse
BATTERIE OK
Voyant vert
XXXX (CCA value) La batterie est opérationnelle.
OK A RECHARGER
Voyant vert et jaune
XXXX (CCA Value) Batterie en bon état mais état de charge faible.
 CHARGER & TESTER
Voyant jaune et rouge
XXXX (CCA value)
Recharger la batterie et eectuer le test à
nouveau. Si l’achage reste le même, changer la
batterie.
 A REMPLACER Voyant rouge
XXXX (CCA value)
La batterie est proche de sa n de vie.
Son remplacement est à prévoir.
ERREUR
ERR
en rouge sur l’écran
La batterie est supérieure à 1200 CCA (SAE) ou
un problème au niveau des cellules est constaté
(court-circuit...). Remplacer la batterie.
CONDITION DE GARANTIE
La garantie couvre tous défauts ou vices de fabrication pendant 2 ans, à compter de la date d’achat (pièces et main
d’oeuvre).
La garantie ne couvre pas :
• Toutes autres avaries dues au transport.
• L’usure normale des pièces (Ex. : câbles, pinces, etc.).
• Les incidents dus à un mauvais usage (erreur d’alimentation, chute, démontage).
• Les pannes liées à l’environnement (pollution, rouille, poussière).
En cas de panne, retourner l’appareil à votre distributeur, en y joignant :
- un justicatif d’achat daté (ticket de sortie de caisse, facture…)
- une note explicative de la panne.
3
NBT 100 FR

SAFETY INSTRUCTIONS
This manual includes guidelines on the operation of your device
and the precautions to follow for your own safety. Ensure it
is read carefully before rst use and keep it handy for future
reference.
Risk of explosion and re!
A battery being charged can emit explosive gas.
The battery tester should only be connected to batteries with a
rated output voltage of 12 V.
CAUTION: Reverse polarity will cause the fuse to blow and could
cause permanent damage. Damage due to reverse polarity is not
covered by our warranty.
CAUTION: If the car’s battery is disconnected, some management
systems may be disabled.
Consult your vehicle manual for more information on installation.
Do not use the battery tester if the cord or terminals are damaged.
Do not use the battery tester if it has received a severe shock or
has been damaged in any way.
Do not disassemble the device. Incorrect reassembly may result in
a risk of electric shock or re.
Acid projection hazard!
• Wear appropriate safety glasses and clothing.
• If your eyes or skin come into contact with battery acid, rinse
the affected part of the body with plenty of water and seek
immediate medical assistance.
• Avoid ames and sparks. Do not smoke.
• Protect the electrical contacts of the battery against short-
circuiting.
• The device complies with European Directive.
• The certicate of compliance is available on our website.
• EAC conformity mark (Eurasian Economic Commission)
• Material conforms to UK requirements. The UK Declaration of
Conformity is available on our website (see cover page).
• Device compliant with Moroccan standards.
• The Cم (CMIM) declaration of conformity is available on our
website.
• This product should be disposed of at an appropriate recycling
facility. Do not dispose of in domestic waste.
• Recyclable product that falls within waste sorting recommen-
dations
4
NBT 100 EN
Translation of the original instructions

CONNECTING THE BATTERY TESTER
1- Make sure that the area is well ventilated before performing a test.
2- Tester for 12 V batteries.
3- Before running a test on the battery, ensure that the ignition and the consumers are switched o. Close all the doors
and the boot.
4- Make sure that the battery connections are clean. If necessary, clean them using a wire brush.
Any presence of oxidation between the tester terminals and the battery connectors or between the battery connec-
tors and the battery terminals reduces the eectiveness of the tester.
6- Connect the negative plug (black) to the negative terminal of the battery. Connect the positive plug (red) to the po-
sitive terminal of the battery.
BATTERY TEST
1. The screen lights up and displays the battery voltage. Press the «ENTER» key to continue.
2. Select the battery type (Standard liquid battery or Sealed battery: VRLA/GEL/AGM) using the arrow buttons and
press «ENTER» to conrm.
3. Select the standard (marked on the battery) using the arrow buttons and press «ENTER» to conrm. (Standard :
CA, MCA, DIN, IEC, EN, SAE)
4. Enter the starting current indicated on the battery («A») and conrm.
5. If the display shows «CHA», specify whether or not the battery is charged using the arrows and conrm with «EN-
TER».
6. One of the results below is displayed.
• Battery test result
Résultat Screen display Analysis
BATTERY OK
Green light
XXXX (CCA value) The battery is in working order.
OK FOR RECHARGE
Green and yellow light
XXXX (CCA Value) Battery in good condition but low state of charge.
 CHARGE & TEST
Yellow and red light
XXXX (CCA value)
Recharge the battery and perform the test again.
If the result remains the same, replace the battery.
 TO BE REPLACED Red light
XXXX (CCA value)
The battery is coming to the end of its life.
A replacement should be organised.
ERROR
ERR
in red on the screen
The battery is higher than 1200 CCA (SAE) or a
problem at the cell level is found (short circuit...).
Replace the battery.
WARRANTY
The warranty covers faulty workmanship for 2 years from the date of purchase (parts and labour).
The warranty does not cover:
• Transit damage.
• Normal wear of parts (eg. : cables, clamps, etc..).
• Damages due to misuse (power supply error, dropping of equipment, disassembling).
• Environment related failures (pollution, rust, dust).
In case of failure, return the unit to your distributor together with:
- The proof of purchase (receipt etc ...)
- A description of the fault reported
5
NBT 100 EN
Translation of the original instructions

SICHERHEITSHINWEISE
Diese Betriebsanleitung enthält Sicherheits- und Betriebshinweise.
Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie das
Gerät zum ersten Mal benutzen und bewahren Sie diese sorgfältig
auf.
Explosions- und Brandgefahr!
Beim Auaden einer Batterie können explosive Gase freigesetzt
werden.
Der Batterietester darf nur an Batterien mit 12V.
Ausgangsspannung angeschlossen werden.
ACHTUNG: eine Verpolung führt zum Schmelzen der Sicherung
und kann dauerhafte Beschädigungen verursachen. Die von einer
Verpolung verursachten Schäden werden nicht durch die Garantie
abgedeckt.
ACHTUNG: Wenn die Batterie nicht angeschlossen ist, sind
möglicherweise einige Steuerungssysteme inaktiv.
Für weitere Information zur Einrichtung lesen Sie bitte die
Bedienungsanleitung Ihres Fahrzeugs.
Benutzen Sie das Gerät nicht, wenn die Kabel oder Anschlüsse
beschädigt sind.
Benutzen Sie das Gerät nicht, wenn es einen heftigen Stoß
erlitten hat oder auf andere Art beschädigt wurde.
NehmenSiedasGerätnichtauseinander.EinefalscherZusammenbau
kann zu einem elektrischen Schlag oder Brand führen.
Gefahr von Säurespritzern !
• Tragen Sie Schutzbrille und geeignete Kleidungen.
• Bei Kontakt der Batteriesäure mit den Augen oder der Haut
sofort gründlich mit Wasser nachspülen und Arzt konsultieren.
• Vermeiden Sie Funken und Flammen. Rauchen Sie nicht!
• Schützen Sie die elektrischen Kontaktächen der Batterie
gegen Kurzschlüsse.
• Das Gerät entspricht den europäischen Richtlinien und Normen.
Die Konformitätserklärung ist auf unserer Internetseite verfügbar.
• EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)
• Das Material entspricht den britischen Anforderungen.
• Die UK-Konformitätserklärung ist auf unserer Website verfügbar
(siehe Titelseite).
• Das Gerät entspricht den marokkanischen Normen.
• Die Cم (CMIM)-Konformitätserklärung ist auf unserer Website
verfügbar.
• Dieses Gerät entspricht der 2012/19/EU-Richtlinie über Elektronik-
und Elektro-Altgeräte (Altgeräteverordnung) und darf daher nicht
im Hausmüll entsorgt werden. Entsorgen Sie das Gerät über Ihre
kommunale Sammelstelle für Elektro-Altgeräte!
6
NBT 100 DE
Übersetzung der Originalbetriebsanleitung

• Recyclingprodukt, das nicht über den Hausmüll entsorgt werden
darf.
ANSCHLUSS DES BATTERIETESTERS
1- Führen Sie den Test nur in gut gelüfteten Räumen durch.
2- Batterietester für 12V Batterien
3- Vor dem Test sicherstellen, dass die Zündung aus und keine Verbraucher im Fahrzeug eingeschaltet sind. Alle Türen
und den Koerraumdeckel schließen.
4- Stellen Sie sicher, dass alle Batterieanschlüsse sauber sind. Wenn erforderlich, mit einer Metallbürste reinigen.
Rost oder Schmutz zwischen den Klemmen des Testers und den Batterieanschlüssen oder zwischen den Batte-
rieanschlüssen und deren Polen beeinussen das Testergebnis.
5- Die Minuspolklemme (schwarz) am Minuspol der Batterie anschließen. Die Pluspolklemme am Pluspol der Batterie
anschließen.
BATTERIE TESTEN
1. Das Display zeigt die Spannung der Batterie an. «ENTER» drücken zum Fortfahren.
2. Wählen Sie den Batterietyp (SLI: Standard oder SEAL: VRLA/GEL/AGM/MF) mit den Pfeiltasten aus und drücken Sie
auf «ENTER» zur Bestätigung.
3. Wählen Sie die Norm anhand der auf der Batterie aufgeführten Angaben aus (zB: CCA, BCI, CA, MCA, DIN, IEC, EN,
SAE, GB).
4. Geben Sie den Startstrom (auf der Batterie im Ampere (A) angegeben) an.
5. Wenn auf der Anzeige «CHA» erscheint, geben Sie mit den Pfeilen an, ob die Batterie aufgeladen ist oder nicht und
bestätigen Sie mit «ENTER».
6. Ein der folgenden Ergebnisse wird angezeigt :
• Ergebnis des Batterietests
Ergebnis Anzeige Analyse
BATTERIE OK
Grüne Leuchte
XXXX (CCA value) Die Batterie ist betriebsbereit.
OK WIEDERAUFLADEN
Grüne und gelbe Leuchte
XXXX (CCA Value) Batterie in gutem Zustand aber geringer Ladezustand
 AUFLADEN & TESTEN
Gelbe und rote Leuchte
XXXX (CCA value)
Die Batterie auaden und den Test erneut durchführen.
Bleibt die Anzeige gleich, muss die Batterie ersetzt
werden.
 BATTERIE ERSETZEN Rote Leuchte
XXXX (CCA value)
Die Batterie ist nah am Lebensende. Der Austausch
steht bevor.
FEHLER
ERR
wird auf dem Display rot an-
gezeigt
Die Batterie hat mehr als 1200 CCA (SAE) oder ein Pro-
blem wurde in den Zellen gefunden (z.B. Kurzschluss...)
Batterie ersetzen
HERSTELLERGARANTIE
Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate
nach Kauf angezeigt werden (Nachweis Kaufbeleg).
Die Garantieleistung erfolgt nicht bei:
• Durch Transport verursachten Beschädigungen.
• Normalem Verschleiß der Teile (z.B. : Kabel, Klemmen, usw.) sowie Gebrauchsspuren.
• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).
• Durch Umwelteinüsse entstandene Defekte (Verschmutzung, Rost, Staub).
Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvo-
ranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückver-
sand an den Fachhändler.
7
NBT 100 DE
Übersetzung der Originalbetriebsanleitung

INSTRUCCIONES DE SEGURIDAD
Estemanualdeusoincluyeindicacionessobreelfuncionamiento
de su aparato y las precauciones a seguir para su seguridad.
Léalo atentamente antes del primer uso y consérvelo con
cuidado para cualquier relectura en el futuro.
Riesgo de explosión y de incendio !
Una batería en carga puede emitir gases explosivos.
El probador de batería debe conectarse únicamente a as
baterías con una tensión nominal de salida de 12V.
CUIDADO : una inversión de polaridad puede conllevar
la fusión del fusible y podría causar daños permanentes.
Los daños debidos a la inversión de polaridad no están
cubiertos por la garantía.
ATENCIÓN: si la batería del vehículo está desconectada,
es posible que algunos sistemas de gestión estén
desactivados.
Consulte el manual de su vehículo para más información
sobre la instalación.
No utilice el probador de batería si el cordón o los terminales
están dañados.
No utilice el probador de batería si el producto a recibido un
golpe brusco o ha sido dañado de cualquier manera.
No desmonte el aparato. Un re-ensamblado incorrecto puede
conllevar un riesgo de descarga eléctrico o de incendio.
Riesgo de proyección de ácido !
• Lleve gafas de seguridad y prendas apropiadas.
• En caso de contacto con los ojos o la piel, aclare
inmediatamente con agua abundantemente y consulte con
un médico sin demora.
• Evite las llamas y las chispas. No fume.
• Proteja las supercies de contactos eléctricos de la
batería contra cortocircuitos.
• Material conforme a las Directivas europeas. La declaración
de conformidad UE está disponible en nuestra página web.
• Marca de conformidad EAC (Comunidad económica
euroasiática).
• Material conforme a las exigencias británicas.
• La declaración de conformidad británica esta disponible
en nuestra web (dirección en la portada).
• El dispositivo se ajusta a las normas marroquíes.
• La declaración de conformidad Cم(CMIM) está
disponible en nuestro sitio web.
8
NBT 100 ES
Traducción de las instrucciones originales

• Este material requiere una recogida de basuras selectiva
según la directiva europea 2012/19/UE. ¡No tirar este pro-
ducto a la basura doméstica!
• Producto reciclable que requiere una separación determi-
nada.
CONEXIÓN DEL PROBADOR DE CARGA
1- Asegúrese de que el lugar está bien ventilado antes de efectuar una comprobación.
2- Probador para baterías 12 V.
3- Antes de efectuar una comprobación sobre la batería, asegúrese de que el contacto esté cortado y que los accesorios
no funcionan. Cierre todas las puerta y el maletero.
4- Asegúrese de que los bornes de la batería estén limpios. Si fuese necesario, límpielos con un cepillo metálico.
Toda presencia de óxido entre los terminales del comprobador y los conectores de la batería o entre los conectores
de la batería y los bornes de este último disminuye la ecacia del indicador de carga.
6- Conecte el terminal negativo (negro) al borne negativo de la batería. Conecte el terminal positivo (rojo) sobre el borne
positivo de la batería.
COMPROBAR LA BATERÍA
1. La pantalla digital indica la tensión de la batería. Presione la tecla «ENTER» para continuar.
2. Seleccione el tipo de batería (SLI : Standard o SEAL : VRLA/GEL/AGM/MF) con las echas y presione «ENTER» para
conrmar.
3. Seleccione la norma (inscrita sobre la bateria) con las echas y validar (normas : CA, MCA, DIN, IEC, EN, SAE)
4. Entrar la corriente de arranque indicada en la batería («A») y validar.
5. Si la pantalla muestra «CHA», especicar si la batería esta cargada o non con las echas y validar con « ENTER».
6. Uno de los resultados debajo aparece.
• Resultado de la comprobación de la batería
Resultado Visualización pantalla Análisis
BATERÍA OK
Testigo verde
XXXX (CCA value) La batería esta operacional.
OK A RECARGAR
Testigo verde y amarillo
XXXX (CCA value) Batería en buen estado pero carga débil.
 CARGAR & PROBAR
Testigo amarillo y rojo
XXXX (CCA value)
Recargar la batería y efectuar la prueba de nuevo.
Si la pantalla sigue igual, cambiar la batería.
 A REEMPLAZAR Testigo rojo
XXXX (CCA value)
La batería se acerca a su n de vida Su cambio se
debe prever.
ERROR
ERR
en rojo en la pantalla
La batería esta superior a 1200 CCA (SAE) o un
problema al nivel de las celdas se encuentra (cor-
to-circuito...). Reemplace la batería.
GARANTÍA
La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y
mano de obra).
La garantía no cubre :
• Todas las otras averías resultando del transporte
• El desgaste normal de las piezas (cables, pinzas…)
• Los incidentes resultando de un mal uso (error de alimentación, caída, desmontaje)
• Los fallos relacionados con el entorno (polución, oxidación, polvo…)
En caso de fallo, regresen la maquina a su distribuidor, adjuntando:
• Un justicativo de compra con fecha (recibo, factura…)
• Una nota explicativa del fallo
9
NBT 100 ES
Traducción de las instrucciones originales

Перевод оригинальных инструкций
NBT 100
10
RU
ТЕХНИКА БЕЗОПАСНОСТИ
Данное руководство содержит инструкции по работе
устройства и меры предосторожности для обеспечения
собственной безопасности. Перед первым использованием
внимательно прочитайте его.
Риск взрыва и пожара!
Заряжаемая батарея может выделять взрывоопасный газ.
Тестер батарей должен подключаться только к батареям с
номинальным выходом Напряжение 12 В и 24 В.
ВНИМАНИЕ: Обратная полярность может привести к выходу
прибора из строя, а так же к поломке предохранителя. Не
является гарантийным случаем.
ВНИМАНИЕ: Если аккумулятор автомобиля отключен,
некоторые системы управления могут быть отключены.
Дополнительную информацию по установке см. в руководстве
по эксплуатации транспортного средства.
Не используйте тестер батареи, если шнур или клеммы
повреждены.
Не используйте тестер батареи, если он получил сильный
удар или был поврежден каким-либо образом.
Не разбирайте устройство. Неправильная сборка может
привести к риску поражения током или пожара.
Опастность поражения кислотой!
• Носите защитные очки и перчатки.
• В случае контакта с глазами или кожей, промойте обильно
водой и проконсультируйте врача без промедления.
• Избегайте открытого огня и искр. Не курите.
• Защитите электрические контакты батареи от короткого
замыкания.
• Устройство соответствует Европейским стандартам.
Сертификат соответствия доступен на нашем сайте.
• Знак соответствия EAC (Евразийская экономическая комиссия)
• Материал соответствует требованиям Великобритании.
Заявление о соответствии для Великобритании доступно на
нашем веб-сайте (см. главную страницу).
• Товар соответствует нормам Марокко. Декларация Cم
(CMIM) доступна для скачивания на нашем сайте
• Этот продукт следует утилизировать на соответствующем
объекте рециркуляции. Не утилизировать с бытовыми
отходами
• Рециркулируемый продукт, подпадающий под рекомендации
по сортировке отходов
