hager TX510 User manual

6LE004165A
6LE004165A
AI2_B5_ge_ic_EE810
ECH 60%
TX510
aDetecteur de présence 2 canaux
zTwo-channel Presence Detector
Les détecteurs TX510 sont des détecteurs de
présence 2 canaux capables de détecter des
mouvements de faible amplitude
(Ex: personne travaillant dans un bureau).
Cette détection se fait à l’aide de 2 capteurs
pyroélectriques qui se trouvent sous les len-
tilles de détection 5.
De plus, le capteur de luminosité 6mesure
en continu la luminosité ambiante en la com-
parant au réglage de seuil de luminosité fixé
par le potentiomètre 2.
La tête du détecteur est orientable à 90° et
permet d’adapter la zone de détection suivant
la configuration du local. Ces produits font
partie du système d’installation Tebis.
Configuration
• TX100 V.1.8.0: description détaillée dans la
notice livrée avec le configurateur.
• ETS: Logiciel d’application TL510.
Base de données et descriptif disponibles
chez le constructeur.
Fonctions
• 2 voies de commande par le bus KNX
• Réglage des temporisations de la commande
éclairage et de la commande présence via
les potentiomètres 1et 3sur le produit
ou via ETS.
• Réglage du seuil de luminosité via le poten-
tiomètre 2sur le produit ou via ETS.
Les fonctions précises de ces produits dépendent
de la configuration et du paramétrage.
Câblage, test et mise en route
Commande éclairage :
La commande d’allumage est émise dès lors
que le niveau de luminosité défini par le poten-
tiomètre 2est jugé insuffisant et qu’une pré-
sence est détectée.
La commande de coupure est émise à
échéance de la temporisation 1ou dès lors
que la luminosité ambiante est suffisante.
La temporisation 1est relancée après chaque
détection de présence.
En mode semi-automatique (potentiomètre 1
règlé sur Sa), la commande d'allumage est
réalisée à l'aide d'un bouton poussoir commu-
nicant. La commande de coupure est émise à
la fin de la temporisation éclairage ou par le
détecteur dès lors que la luminosité ambiante
est suffisante.
Association de plusieurs détecteurs
Le produit peut être associé à un ou plusieurs
détecteurs afin d'étendre la zone de couverture.
Commande présence :
Trois modes de fonctionnement sont propo-
sés.
Dans le mode 1, le potentiomètre 3est réglé
sur une temporisation T2 < 10'.
Après 30s de surveillance, la commande pré-
sence est émise.
A l’échéance de la temporisation T2, la com-
mande absence est émise.
Ce mode est utilisé pour les applications telles
que relance de VMC, signalisation, ...
Dans le mode 2, le potentiomètre 3est réglé
sur une temporisation T2 >= 10'.
Après 15 min de surveillance, la commande pré-
sence est émise.
A l’échéance de la temporisation T2, la commande
absence est émise. Ce mode est utilisé pour les applica-
tions telles que le changement de consigne chauffage,...
Dans le mode 3, le potentiomètre 3est règlé sur P
et la commande se déclenche immédiatement.
La temporisation est fixe (2 min).
Mode Test :
Ce mode permet de valider la zone de détection.
Pour sélectionner ce mode, mettre le potentiomètre
1sur la position “test”.
Chaque détection sera alors signalée par l’allumage
du voyant V1 4durant 1 seconde si le niveau
d'éclairement est inférieur au seuil réglé.
L’émission d’ordre sur le bus sera inhibée et les
réglages de temporisation seront ignorés.
Mise sous tension
A la mise sous tention, la détection est inhibée pen-
dant 30 sec.maximum (la led rouge clignote).
Réglages
Les 2 tableaux ci-dessous vous permettront d’ef-
fectuer les réglages nécessaires au bon fonctionne-
ment du détecteur.
Ordre de grandeur de luminosité
Les positions du potentiomètre de ce tableau sont
indicatives et dépendent de l'environnement d'ins-
tallation (mobilier, sol, mur…).
Montage
cf annexe
TX510 devices are 2-channel presence detec-
tors capable of detecting low amplitude move-
ments (e.g. person working in an office).
Detection is by means of 2 pyroelectric sen-
sors located under detection lenses 5.
Additionally, a brightness sensor 6measures
room brightness on a continuous basis,
matching it against the brightness threshold
set by potentiometer 2.
The head of the detector is directional at 90°
and can be used to adjust the detection area
according to the room configuration.
These products are part of Tebis installation
system.
Configuration
• TX100 V.1.8.0: detailed description in ins-
tructions supplied with configurer.
• ETS: TL510 application software.
Databases and description available from
manufacturer.
Features
• 2 control channels via KNX bus.
• Time delay adjustment for brightness and
presence controls via product potentiome-
ters 1and 3or via ETS.
• Brightness threshold adjustment via product
potentiometer 2or via ETS.
The actual features of these products depend
on their respective configuration and set-up.
Wiring, test and start-up
Lighting command :
Switch-on command is transmitted when the
brightness level as set by potentiometer 2is
considered to be too low and when a presence
is detected.
The cut-off command is transmitted when time
delay 1has expired or when room brightness
is sufficient.
The time delay 1is re-started after presence
detection has occurred.
In Semi-Automatic Mode (potentiometer 1set
to Sa), the switch-on control is carried out by
pressing the communicating pushbutton.
A switch-off command is issued at the end of
the lighting time-out or by the detector as soon
as the ambient lighting is sufficient.
Association of several detectors :
It can can be associated with one or several
detectors in order to extend its zone of coverage.
Presence control :
Three operating modes are available.
In mode 1, potentiometer 3is set with time
delay T2 < 10 '.
After 30sec monitoring, the presence command
is transmitted. When time delay T2 has expired,
the absence command is transmitted. This
mode is used in applications such as mechani-
cal ventilation re-start, signalling...
In mode 2, potentiometer 3is set with time
delay T2 > = 10 '.
After 15 min monitoring, the presence com-
mand is transmitted. When time delay T2 has
expired, the absence command is transmitted.
This mode is used in applications such as
change of heating set-point...
In mode 3, potentiometer 3is set to Pand
the command is released immediately. The
delay is fixed (2min).
Test mode :
This mode is used to validate the detection area.
For selecting this mode, set potentiometer 1
to “TEST” position.
Detection will then always be signalled by V1
indicator light 4switch-on for 1 sec if the bri-
ghtness level is lower than set threshold.
Transmission of order to bus will be inhibited
and time delay settings ignored.
Power-on :
On power-on, detection is inhibited for 30 sec
maximum (the red LED flickers).
Installation
See Appendix.

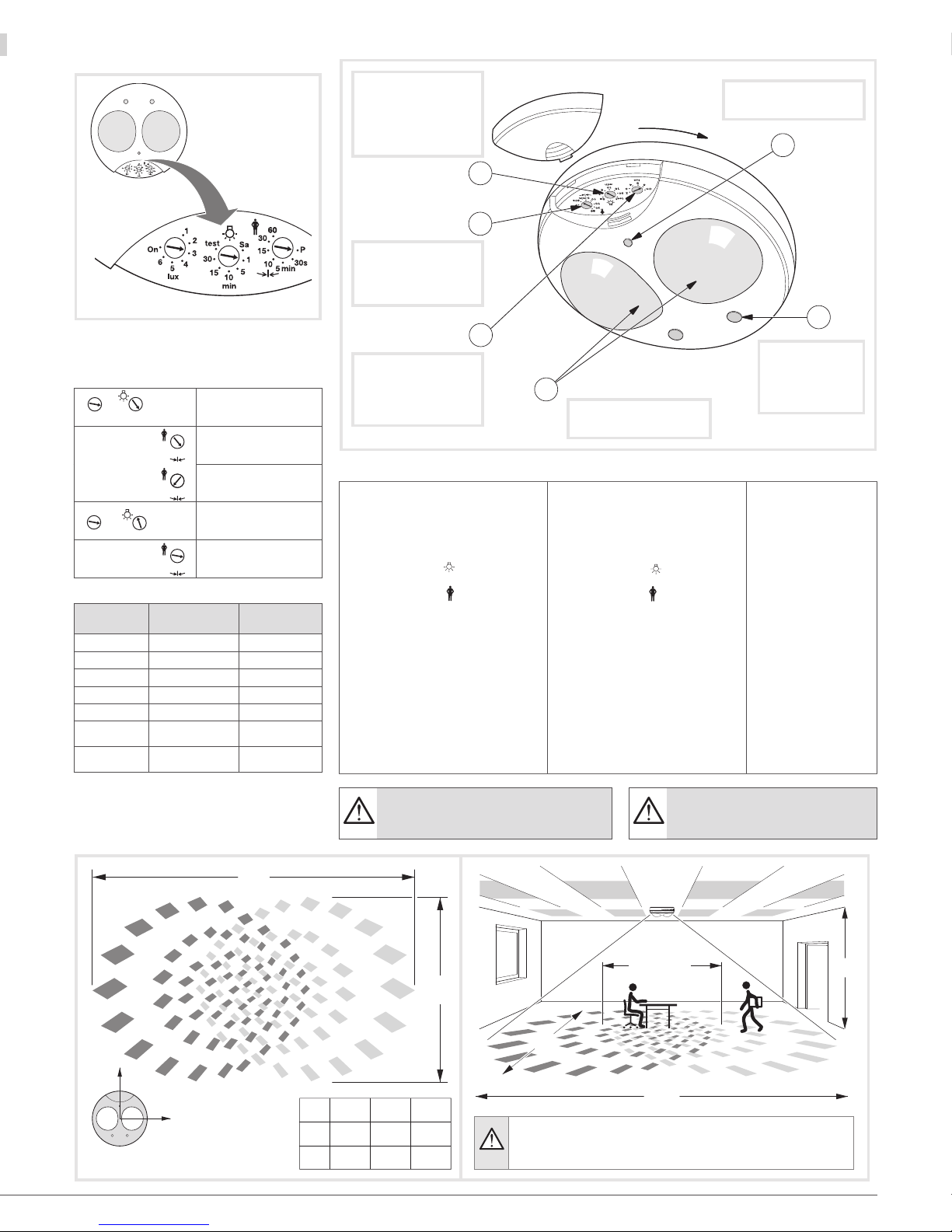

Zones de détection - Detection areas
Spécifications techniques / Technical characteristics
AI1_EE811_T1_02
2
3
6
4
1
5
1
2
Description du détecteur - Description of detector
Capteur de mesure
de luminosité
Brightness mea-
surement sensor
Potentiomètre de réglage
du seuil de luminosité
Brightness threshold
adjustment potentiometer Lentilles de détection 1 et 2
Detection lenses 1 and 2
Voyant de signalisation V1
Signalling indicator light V1
Adjustments
Refer to the two tables below to make the
adjustments required for a correct operation
of the detector.
Instances of lighting levels
The positions of the potentiometer of this table
are indicative and depend on the installation
environment (furniture, ground, walls,...).
Potentiomètre de réglage
de la temporisation
d’éclairage
Lighting time delay
adjustment potentiometer
Potentiomètre de réglage
de la sortie présence
Presence adjustment
potentiometer
0 ... 90°
1
2
3
4
5
65
30s
10
15
30
lux
45
60
1
5
10
15
30
test
min
min
ancienne version
Potentiomètres de réglages
Adjustment potentiometers
e
i
230V~
TP RF
tebis
V1.8.0
Bus
30 V
ANotice d’instructions
ZUser instructions
Position du
potentiomètre Valeur en Lux Lieux d’application
1 5 —
2 100 Couloir
3 200 Couloir, WC
4 300 Travail sur écran
5 500 Bureaux
6 800 Salles de classes,
Laboratoire
On Inhibition
de la mesure
de luminosité
Position of
potentiometer
Lux
Value
Application
1 5 —
2 100 Corridor
3 200 Corridor, WC
4 300 VDU work
5 500 Offices
6 800 Laboratory,
classrooms
On
Brightness mea-
surement inhibition
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Commande éclairage
sortie S1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Commande sortie S2
mode 1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Commande sortie S2
mode 2
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Test
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Commande sortie S2
mode 3
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Control of lighting
output S1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Control of output S2
mode 1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Control of output S2
mode 2
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Test
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Control of output S2
mode 3
Caractéristiques électriques Electrical specifications
Tension d’alimentation: Supply voltage : Bus 30 VsTBTS/SELV
Consommation à vide: Power consumption: 12 mA
Caractéristiques fonctionnelles Entering instructions
Temporisation éclairage
via potentiomètre
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
: Lighting time delay via potentiometer : 1 —> 30 min
Temporisation présence
via potentiomètre : Presence time delay via potentiometer : 30s —> 60 min
Seuil de luminosité : Brightness threshold: 5 —> 1200 Lux
Hauteur d’installation recommandée Recommended installation distance
from ground: 2,5 m —> 3,5 m
Environnement Environment
T° de fonctionnement: Operating temperature: 0°C —> +45°C
T° stockage: Storage temperature: -10°C —> +60°C
Classe d’isolation: Class of isolation: III
IK: IK: IK03
Indice de protection: Protection index: IP41
Mode de transmission:
Mode de configuration:
Communication Media:
Configuration mode:
TP1
S-mode / easy link
controller
AI1_EE810_T4_04
X
7 m
Y
zone de
présence
passagepassage
h
AI1_EE810_T4_03
X
Y
X
Y
X = 13
Y = 7
pour taille plafond standard
X
Y
X
Y
zone milieu modifiée : arrondie
AI1_EE810_T4_05
2.5 m
13 15,5
tableau de correspondance :
hauteur d'installation
du détecteur au plafond /
zones couvertes
7
3 m
8
18
3.5 m
9
h
X
Y
Les valeurs "y" sont données pour la détection latérale. La zone de détection peut
être réduite en cas de déplacement vers le détecteur.
The "y" values are given for lateral range.
The range may be reduced if walking towards the sensor.
Zone de
présence
Presence area
Traffic Traffic
PassagePassage
32 1
1
- Appareil à installer uniquement par
un installateur électricien.
- Respecter les règles d’installation TBTS.
- This device must be installed only
by a qualified electrician.
- Conform to SELV installation rules.

6LE004165A
6LE004165A
AI2_B5_ge_ic_EE810
ECH 60%
TX510
aDetecteur de présence 2 canaux
zTwo-channel Presence Detector
Les détecteurs TX510 sont des détecteurs de
présence 2 canaux capables de détecter des
mouvements de faible amplitude
(Ex: personne travaillant dans un bureau).
Cette détection se fait à l’aide de 2 capteurs
pyroélectriques qui se trouvent sous les len-
tilles de détection 5.
De plus, le capteur de luminosité 6mesure
en continu la luminosité ambiante en la com-
parant au réglage de seuil de luminosité fixé
par le potentiomètre 2.
La tête du détecteur est orientable à 90° et
permet d’adapter la zone de détection suivant
la configuration du local. Ces produits font
partie du système d’installation Tebis.
Configuration
• TX100 V.1.8.0: description détaillée dans la
notice livrée avec le configurateur.
• ETS: Logiciel d’application TL510.
Base de données et descriptif disponibles
chez le constructeur.
Fonctions
• 2 voies de commande par le bus KNX
• Réglage des temporisations de la commande
éclairage et de la commande présence via
les potentiomètres 1et 3sur le produit
ou via ETS.
• Réglage du seuil de luminosité via le poten-
tiomètre 2sur le produit ou via ETS.
Les fonctions précises de ces produits dépendent
de la configuration et du paramétrage.
Câblage, test et mise en route
Commande éclairage :
La commande d’allumage est émise dès lors
que le niveau de luminosité défini par le poten-
tiomètre 2est jugé insuffisant et qu’une pré-
sence est détectée.
La commande de coupure est émise à
échéance de la temporisation 1ou dès lors
que la luminosité ambiante est suffisante.
La temporisation 1est relancée après chaque
détection de présence.
En mode semi-automatique (potentiomètre 1
règlé sur Sa), la commande d'allumage est
réalisée à l'aide d'un bouton poussoir commu-
nicant. La commande de coupure est émise à
la fin de la temporisation éclairage ou par le
détecteur dès lors que la luminosité ambiante
est suffisante.
Association de plusieurs détecteurs
Le produit peut être associé à un ou plusieurs
détecteurs afin d'étendre la zone de couverture.
Commande présence :
Trois modes de fonctionnement sont propo-
sés.
Dans le mode 1, le potentiomètre 3est réglé
sur une temporisation T2 < 10'.
Après 30s de surveillance, la commande pré-
sence est émise.
A l’échéance de la temporisation T2, la com-
mande absence est émise.
Ce mode est utilisé pour les applications telles
que relance de VMC, signalisation, ...
Dans le mode 2, le potentiomètre 3est réglé
sur une temporisation T2 >= 10'.
Après 15 min de surveillance, la commande pré-
sence est émise.
A l’échéance de la temporisation T2, la commande
absence est émise. Ce mode est utilisé pour les applica-
tions telles que le changement de consigne chauffage,...
Dans le mode 3, le potentiomètre 3est règlé sur P
et la commande se déclenche immédiatement.
La temporisation est fixe (2 min).
Mode Test :
Ce mode permet de valider la zone de détection.
Pour sélectionner ce mode, mettre le potentiomètre
1sur la position “test”.
Chaque détection sera alors signalée par l’allumage
du voyant V1 4durant 1 seconde si le niveau
d'éclairement est inférieur au seuil réglé.
L’émission d’ordre sur le bus sera inhibée et les
réglages de temporisation seront ignorés.
Mise sous tension
A la mise sous tention, la détection est inhibée pen-
dant 30 sec.maximum (la led rouge clignote).
Réglages
Les 2 tableaux ci-dessous vous permettront d’ef-
fectuer les réglages nécessaires au bon fonctionne-
ment du détecteur.
Ordre de grandeur de luminosité
Les positions du potentiomètre de ce tableau sont
indicatives et dépendent de l'environnement d'ins-
tallation (mobilier, sol, mur…).
Montage
cf annexe
TX510 devices are 2-channel presence detec-
tors capable of detecting low amplitude move-
ments (e.g. person working in an office).
Detection is by means of 2 pyroelectric sen-
sors located under detection lenses 5.
Additionally, a brightness sensor 6measures
room brightness on a continuous basis,
matching it against the brightness threshold
set by potentiometer 2.
The head of the detector is directional at 90°
and can be used to adjust the detection area
according to the room configuration.
These products are part of Tebis installation
system.
Configuration
• TX100 V.1.8.0: detailed description in ins-
tructions supplied with configurer.
• ETS: TL510 application software.
Databases and description available from
manufacturer.
Features
• 2 control channels via KNX bus.
• Time delay adjustment for brightness and
presence controls via product potentiome-
ters 1and 3or via ETS.
• Brightness threshold adjustment via product
potentiometer 2or via ETS.
The actual features of these products depend
on their respective configuration and set-up.
Wiring, test and start-up
Lighting command :
Switch-on command is transmitted when the
brightness level as set by potentiometer 2is
considered to be too low and when a presence
is detected.
The cut-off command is transmitted when time
delay 1has expired or when room brightness
is sufficient.
The time delay 1is re-started after presence
detection has occurred.
In Semi-Automatic Mode (potentiometer 1set
to Sa), the switch-on control is carried out by
pressing the communicating pushbutton.
A switch-off command is issued at the end of
the lighting time-out or by the detector as soon
as the ambient lighting is sufficient.
Association of several detectors :
It can can be associated with one or several
detectors in order to extend its zone of coverage.
Presence control :
Three operating modes are available.
In mode 1, potentiometer 3is set with time
delay T2 < 10 '.
After 30sec monitoring, the presence command
is transmitted. When time delay T2 has expired,
the absence command is transmitted. This
mode is used in applications such as mechani-
cal ventilation re-start, signalling...
In mode 2, potentiometer 3is set with time
delay T2 > = 10 '.
After 15 min monitoring, the presence com-
mand is transmitted. When time delay T2 has
expired, the absence command is transmitted.
This mode is used in applications such as
change of heating set-point...
In mode 3, potentiometer 3is set to Pand
the command is released immediately. The
delay is fixed (2min).
Test mode :
This mode is used to validate the detection area.
For selecting this mode, set potentiometer 1
to “TEST” position.
Detection will then always be signalled by V1
indicator light 4switch-on for 1 sec if the bri-
ghtness level is lower than set threshold.
Transmission of order to bus will be inhibited
and time delay settings ignored.
Power-on :
On power-on, detection is inhibited for 30 sec
maximum (the red LED flickers).
Installation
See Appendix.
Zones de détection - Detection areas
Spécifications techniques / Technical characteristics
AI1_EE811_T1_02
2
3
6
4
1
5
1
2
Description du détecteur - Description of detector
Capteur de mesure
de luminosité
Brightness mea-
surement sensor
Potentiomètre de réglage
du seuil de luminosité
Brightness threshold
adjustment potentiometer Lentilles de détection 1 et 2
Detection lenses 1 and 2
Voyant de signalisation V1
Signalling indicator light V1
Adjustments
Refer to the two tables below to make the
adjustments required for a correct operation
of the detector.
Instances of lighting levels
The positions of the potentiometer of this table
are indicative and depend on the installation
environment (furniture, ground, walls,...).
Potentiomètre de réglage
de la temporisation
d’éclairage
Lighting time delay
adjustment potentiometer
Potentiomètre de réglage
de la sortie présence
Presence adjustment
potentiometer
0 ... 90°
1
2
3
4
5
65
30s
10
15
30
lux
45
60
1
5
10
15
30
test
min
min
ancienne version
Potentiomètres de réglages
Adjustment potentiometers
e
i
230V~
TP RF
tebis
V1.8.0
Bus
30 V
ANotice d’instructions
ZUser instructions
Position du
potentiomètre Valeur en Lux Lieux d’application
1 5 —
2 100 Couloir
3 200 Couloir, WC
4 300 Travail sur écran
5 500 Bureaux
6 800 Salles de classes,
Laboratoire
On Inhibition
de la mesure
de luminosité
Position of
potentiometer
Lux
Value
Application
1 5 —
2 100 Corridor
3 200 Corridor, WC
4 300 VDU work
5 500 Offices
6 800 Laboratory,
classrooms
On
Brightness mea-
surement inhibition
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Commande éclairage
sortie S1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Commande sortie S2
mode 1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Commande sortie S2
mode 2
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Test
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Commande sortie S2
mode 3
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Control of lighting
output S1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Control of output S2
mode 1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Control of output S2
mode 2
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Test
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Control of output S2
mode 3
Caractéristiques électriques Electrical specifications
Tension d’alimentation: Supply voltage : Bus 30 VsTBTS/SELV
Consommation à vide: Power consumption: 12 mA
Caractéristiques fonctionnelles Entering instructions
Temporisation éclairage
via potentiomètre
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
: Lighting time delay via potentiometer : 1 —> 30 min
Temporisation présence
via potentiomètre : Presence time delay via potentiometer : 30s —> 60 min
Seuil de luminosité : Brightness threshold: 5 —> 1200 Lux
Hauteur d’installation recommandée Recommended installation distance
from ground: 2,5 m —> 3,5 m
Environnement Environment
T° de fonctionnement: Operating temperature: 0°C —> +45°C
T° stockage: Storage temperature: -10°C —> +60°C
Classe d’isolation: Class of isolation: III
IK: IK: IK03
Indice de protection: Protection index: IP41
Mode de transmission:
Mode de configuration:
Communication Media:
Configuration mode:
TP1
S-mode / easy link
controller
AI1_EE810_T4_04
X
7 m
Y
zone de
présence
passagepassage
h
AI1_EE810_T4_03
X
Y
X
Y
X = 13
Y = 7
pour taille plafond standard
X
Y
X
Y
zone milieu modifiée : arrondie
AI1_EE810_T4_05
2.5 m
13 15,5
tableau de correspondance :
hauteur d'installation
du détecteur au plafond /
zones couvertes
7
3 m
8
18
3.5 m
9
h
X
Y
Les valeurs "y" sont données pour la détection latérale. La zone de détection peut
être réduite en cas de déplacement vers le détecteur.
The "y" values are given for lateral range.
The range may be reduced if walking towards the sensor.
Zone de
présence
Presence area
Traffic Traffic
PassagePassage
32 1
1
- Appareil à installer uniquement par
un installateur électricien.
- Respecter les règles d’installation TBTS.
- This device must be installed only
by a qualified electrician.
- Conform to SELV installation rules.

AI2_B5_ge_ic_EE810
ECH 60%
1
2
3
4
5
65
30s
10
15
30
lux
45
60
1
5
10
15
30
test
min
min
ancienne version
Hager 09.2017 - 6LE004165A
6LE004165A
Erfassungsbereiche - Detectiezones
Technische Merkmale / Technische gegevens
AI1_EE811_T1_02
2
3
6
4
1
5
1
2
Beschreibung des Präsenzmelder - Beschrijving van de melder
-Helligkeits
Meßsensor
Sensor voor
het meten van
de lichtsterkte
-Helligkeits
Einstellpotentiometer
Instelpotentiometer voor
de helderheidsdrempel Melderlinsen 1 und 2
Detectielenzen 1 en 2
Kontrolleuchte V1
Verklikkerlampje V1
Instellingen
Met behulp van de 2 onderstaande tabellen kunt u
de instellingen uitvoeren die noodzakelijk zijn voor
de goede werking van de aanwezigheids-melder.
Orde van grootte van de lichtsterkte
De stand van de potentiometer in deze tabel
wordt slechts ter informatie gegeven en hangt
af van de installatieomgeving (meubelen, vloer,
muur…).
Einstell-Potentiometer
-Beleuchtungs
Abschaltverzögerung
Instelpotentiometer
voor de tijdvertraging
van de verlichting
Einstell-Potentiometer
-Bewegungsmelde
Ausgang
Instelpotentiometer voor
de aanwezigheidsuitgang
Einstell-Potentiometer
Instelpotentiometers
Der TX510 ist ein 2-Kanal-Bewegungsmelder,
der dazu dient, das Vorhandensein geringfügiger
Bewegungen (z. B. Personen, die am
Schreibtisch sitzend arbeiten) zu melden.
Der Detektionsvorgang erfolgt über 2 unter den
Melderlinsen 5installierte pyroelektrische
Sensoren.
Darüber hinaus mißt der Helligkeitssensor 6
kontinuierlich die Helligkeit im Raum und ver-
gleicht diese mit dem anhand des
Potentiometers 2vorgegebenen
Helligkeitswert.
Der Melderkopf ist um 90° schwenkbar und
ermöglicht die Anpassung des Erfassungs-bereichs
an die Raumkonfiguration. Dieses Gerät gehört
zum Tebis-Installations-System.
Einstellungen
• TX100 V.1.8.0: Ausführliche Beschreibung
in der mit dem Konfigurationsgerät mitgelie-
ferten Bedienungsanleitung.
• ETS: Anwendungssoftware TL510. Datenbank
und Beschreibung beim Hersteller erhältlich.
Funktionen
• 2 Steuerkanäle über KNX-Bus.
• Einstellen der Abschaltverzögerung für
Beleuchtungs- und Bewegungsmelde-
Abschaltverzögerungen über die Potentiometer
1und 3am Gerät oder über ETS.
• Einstellen des Dimmwertes über das am Gerät
befindliche Potentiometer 2oder über ETS.
Die genauen Funktionen dieser Geräte hängen
von der jeweiligen Konfiguration und den
jeweiligen Parametereinstellungen ab.
Anschluß, Test und Inbetriebnahme
Ansteuerung der Beleuchtung :
Der Beleuchtungs-Steuerbefehl wird gesendet,
sobald der über das Potentiometer
2 vorgegebe-
ne Helligkeitswert für unzureichend befunden und
die Anwesenheit einer Person festgestellt wird.
Der Abschaltbefehl wird bei Ablauf der
Abschaltverzögerung 1bzw. bei ausreichen-
der Raumhelligkeit gesendet.
Die Abschaltverzögerung 1wird bei jeder
Anwesenheitsmeldung neu ausgelöst.
In der Betriebsart “halbautomatisch“
(Potentiometer 1auf “Sa”), der
Einschaltbefehl wird durch einen mit dem
Ausgang verbundenen Taster erteilt. Der
Abschaltbefehl wird ausgelöst, nach Ablauf der
Zeitverzögerung oder über den Melder, sobald
die Helligkeit im Raum ausreicht.
Verbundschaltung mehrerer Melder :
Um den Erfassungsbereich zu erweitern, kann
der Melder in Verbindung mit einem oder
meh-reren Meldern eingesetzt werden.
Ansteuerung der Bewegungsmeldung :
In der Betriebsart 1 wird das Potentiometer 3
auf eine Zeitverzögerung von T2 < 10’ eingestellt.
Nach Ablauf einer Überwachungsdauer
von 30 Sekunden wird der Steuerbefehl
“Person anwesend” gesendet.
Nach Ablauf der Abschaltverzögerung T2 wird
der Steuerbefehl “keine Person anwesend”
gesendet. Diese Betriebsart dient für
Anwendungen wie Einschaltung der Be-/
De TX510 zijn aanwezigheidsmelders met
2 kanalen waarmee geringe bewegingen (b.v. per-
soon die aan een bureau werkt) kunnen worden
gedetecteerd. Deze detectie gebeurt met behulp
van twee pyro-elektrische sensoren die zich onder
de detectielenzen 5bevinden.
Bovendien meet de lichtsensor 6continu de
omgevingslichtsterkte en vergelijkt ze met het op
de potentiometer 2ingestelde verlichtingsni-
veau.
De kop van de aanwezigheidsmelder kan 90° wor-
den gedraaid en biedt de mogelijkheid de detec-
tiezone aan te passen naargelang van de configu-
ratie van het lokaal. Deze producten maken deel
uit van het Tebis-installatiesysteem.
Configuratie
• TX100 V.1.8.0: de gedetailleerde beschrijving
vindt u in de handleiding van de configurator.
• ETS: toepassingssoftware TL510 ; database en
beschrijving zijn verkrijgbaar bij de fabrikant.
Fonctions
• 2 stuurkringen die worden aangestuurd via de
KNX-bus
• Instelling van de tijdvertragingen van de verlich-
tingssturing en van de aanwezigheids-sturing via
de potentiometers 1et 3op het product of
via ETS.
• Instelling van de verlichtingsdrempel via de
potentiometer 2op het product of via ETS.
De specifieke functies van deze producten hangen
af van de configuratie en van de parameterinstelling.
Bedrading, test en ingebruikstelling
Verlichtingssturing :
Het bevel tot inschakeling wordt uitgestuurd zodra
het niveau van de lichtsterkte dat via de potentio-
meter 2werd ingesteld onvoldoende wordt
geacht en de aanwezigheid van een persoon
wordt gedetecteerd.
Het bevel tot uitschakeling wordt uitgestuurd na
verstrijken van de tijdvertraging 1of zodra de
omgevingsverlichting voldoende is.
De tijdvertraging 1wordt geactiveerd telkens de
aanwezigheid van een persoon wordt gedetecteerd.
In halfautomatische modus (potentiometer 1
ingesteld op Sa), de aanzetbediening wordt
gerealiseerd met een communicerende drukknop.
De uitzetbediening wordt geëmitteerd aan het
einde van het temporiseren van de verlichting of
door de detector zodra de omringende lichtsterkte
voldoende is.
Aaneenschakeling van verschillende melders
De aanwezigheidsmelder kan worden gekoppeld aan
één of meer melders om de dekkingszone te vergroten.
Aanwezigheidssturing :
Er zijn drie werkingsmodussen beschikbaar.
In de modus 1 wordt de potentiometer 3inges-
teld op een tijdvertraging T2 < 10'.
Na afloop van een bewakingsduur van 30 s wordt
de aanwezigheidssturing geactiveerd.
Na afloop van de tijdvertraging T2 wordt de afwe-
zigheidssturing geactiveerd. Deze modus wordt
gebruikt voor toepassingen zoals activeren van
ventilatiesysteem, signalering, ...).
In de modus 2 wordt de potentiometer 3inges-
teld op een tijdvertraging T2 >= 10'.
Na afloop van een bewakingsduur van 15 min.
wordt de aanwezigheidssturing geactiveerd.
Na afloop van de tijdvertraging T2 wordt de afwe-
zigheidssturing geactiveerd. Deze modus wordt
gebruikt voor toepassingen zoals het wijzigen van
de instelwaarde “verwarming”.
In modus 3 wordt de potentiometer 3ingesteld
op Pen de bediening start onmiddellijk.
De temporisatie is vastgelegd (2min).
Testmodus
Deze modus biedt de mogelijkheid de detectie-
zone te valideren. Om deze modus te selecteren,
plaatst u de potentiometer 1in de stand “test”.
Elke detectie wordt dan gesignaleerd door het
verklikkerlampje V1 4dat 1 seconde lang brandt
als het verlichtingsniveau onder het ingestelde
niveau daalt.
De uitsturing van het bevel op de bus wordt ges-
perd en de tijdvertragingsinstellingen worden
genegeerd.
Aanzetten
Bij het aanzetten wordt de detectie gedurende
maximaal 30 sec. verhinderd (de rode led knippert).
Montage
Zie bijlage.
eKanal-Präsenzmelder 2
iAanwezigheidsmelder 2 kanalen
a
z
Hager Controls S.A.S., 33 rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, France - www.hager.com
Entlüftung, Hinweisbeleuchtung usw.
In der Betriebsart 2 wird das Potentiometer 3auf
eine Zeitverzögerung von T2>= 10’ eingestellt.
Nach Ablauf einer Überwachungsdauer von 15 Minuten
wird der Steuerbefehl “Person anwesend” gesendet.
Nach Ablauf der Abschaltverzögerung T2 wird der
Steuerbefehl “keine Person anwesend” gesendet.
Diese Betriebsart dient für Anwendungen wie
Änderung des Heiz-Sollwertes usw.
In der Betriebsart 3 wird das Potentiometer 3auf
P gestellt und der Steuerbefehl wird automatisch
ausgelöst. Die Abschaltverzögerung ist fest vorge-
geben (2 Min.).
Test-Modus
Diese Betriebsart dient zum Validieren des Erfassungs-
bereichs. Diese Betriebsart wird gewählt, indem man
das Potentiometer 1in Stellung “test” bringt.
Jeder Meldevorgang wird durch ein 1 Sekunde
währendes Aufleuchten der Kontrolleuchte V1 4
angezeigt, wenn die Helligkeit den eingestellten
Dimmwert unterschreitet.
Das Senden von Steuerbefehlen über den Bus wird
unterdrückt; die Abschaltverzögerungen werden ignoriert.
Einschalten
Beim Einschalten wird die Bewegungsmeldung maxi-
mal 30 Sek. Lang unterdrückt (die rote LED blinkt).
Einstellung
Die 2 nachstehenden Tabellen geben Aufschluß
über die für den reibungslosen Betrieb des Melders
notwendigen Einstellungen.
Helligkeitsrichtwerte
Die Potentiometer Stellungen dienen lediglich als Richt-
werte; sie hängen vom Installationsumfeld und von der
Einrichtung ab (Möblierung, Böden, Wände usw.).
Montage
Siehe Anlage.
EBedienungsanleitung
Potentiometer-
Stellung Wert in Lux Art der Räumlichkeit
1 5 —
2 100 Flur
3 200 Flur, WC
4 300 PC-Arbeitsplatz
5 500 Büroräume
6 800 Klassenzimmer,
Labor
On
Helligkeitsmessung
unterdrückt
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Ansteuerung der
Beleuchtung Ausgang S1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Ansteuerung des
Ausgangs S2, Betriebsart 1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Ansteuerung des
Ausgangs S2, Betriebsart 2
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Test
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Ansteuerung des
Ausgangs S2, Betriebsart 3
IGebruiksaanwijzing
90° ... 0
Elektrische Merkmale Elektrische kenmerken
Versorgungsspannung: Supply voltage: Bus 30 VsSELV
Verbrauch ohne Last: Power consumption: 12 mA
Funktionsmerkmale Entering instructions
Beleuchtungs Zeitverzögerung
durch Potentiometer : Lighting time delay via potentiometer : 1 —> 30 min
Bewegungsmelde
durch Potentiometer : Presence time delay via potentiometer : 30s —> 60 min
Helligkeitsobergrenze: Helderheidsdrempel: 5 —> 1200 Lux
Empfohlene Einbauhöhe: Aanbevolen installatiehoogte: 2,5 m —> 3,5 m
Umgebung Omgeving
Betriebstemperatur: Bedrijfstemperatuur: 0°C —> +45°C
Lagerungstemperatur: Opslagtemperatuur: -10°C —> +60°C
Schutzklasse: Isolatieklasse: III
IK: IK: IK03
Schutzart: Beschermingsindex: IP41
Übertragungsmedien:
Konfigurationsmodus:
Communicatiemedia:
Configuratiemodus:
TP1
S-mode/easy link controller
Stand van de
potentiometer Luxwaarde Toepassing
1 5 —
2 100 Gang
3 200 Gang, WC
4 300 Schermwerk
5 500 Kantoren
6 800 Klaslokalen,
Laboratorium
On
Meten van licht-
sterkte onderdrukt
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Aansturing verlichting
uitgang S1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Aansturing verlichting
uitgang S1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Aansturing uitgang S2
modus 2
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Test
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Aansturing uitgang S2
modus 3
3
21
AI1_EE810_T4_04
X
7 m
Y
zone de
présence
passagepassage
h
AI1_EE810_T4_03
X
Y
X
Y
X = 13
Y = 7
pour taille plafond standard
X
Y
X
Y
zone milieu modifiée : arrondie
AI1_EE810_T4_05
2.5 m
13 15,5
tableau de correspondance :
hauteur d'installation
du détecteur au plafond /
zones couvertes
7
3 m
8
18
3.5 m
9
h
X
Y
Der Y - Wert gibt den Detektionsbereich für Bewegung an. Je näher
die Bewegung dem Zentrum kommt, desto präziser ist die Erkennung.
De "y"-waarden gelden voor lateraal bereik.
Het bereik kan kleiner worden bij bewegingen recht op de sensor af.
Aufenthalts-
bereich
Aanwezigheids-
zone
Doorgang Doorgang
DurchgangDurchgang
2
TX510 230V~
TP RF
tebis
V1.8.0
Bus
30 V
- Einbau und Montage dürfen nur
durch eine Elektrofachkraft erfolgen.
- Installationsvorschriften zur
Schutzmaßnahme SELV beachten.
- Het toestel mag alleen door een
elektro-installateur worden geïnstalleerd.
- De ZLVS-installatievoorschriften
naleven !

AI2_B5_ge_ic_EE810
ECH 60%
1
2
3
4
5
65
30s
10
15
30
lux
45
60
1
5
10
15
30
test
min
min
ancienne version
Hager 09.2017 - 6LE004165A
6LE004165A
Erfassungsbereiche - Detectiezones
Technische Merkmale / Technische gegevens
AI1_EE811_T1_02
2
3
6
4
1
5
1
2
Beschreibung des Präsenzmelder - Beschrijving van de melder
-Helligkeits
Meßsensor
Sensor voor
het meten van
de lichtsterkte
-Helligkeits
Einstellpotentiometer
Instelpotentiometer voor
de helderheidsdrempel Melderlinsen 1 und 2
Detectielenzen 1 en 2
Kontrolleuchte V1
Verklikkerlampje V1
Instellingen
Met behulp van de 2 onderstaande tabellen kunt u
de instellingen uitvoeren die noodzakelijk zijn voor
de goede werking van de aanwezigheids-melder.
Orde van grootte van de lichtsterkte
De stand van de potentiometer in deze tabel
wordt slechts ter informatie gegeven en hangt
af van de installatieomgeving (meubelen, vloer,
muur…).
Einstell-Potentiometer
-Beleuchtungs
Abschaltverzögerung
Instelpotentiometer
voor de tijdvertraging
van de verlichting
Einstell-Potentiometer
-Bewegungsmelde
Ausgang
Instelpotentiometer voor
de aanwezigheidsuitgang
Einstell-Potentiometer
Instelpotentiometers
Der TX510 ist ein 2-Kanal-Bewegungsmelder,
der dazu dient, das Vorhandensein geringfügiger
Bewegungen (z. B. Personen, die am
Schreibtisch sitzend arbeiten) zu melden.
Der Detektionsvorgang erfolgt über 2 unter den
Melderlinsen 5installierte pyroelektrische
Sensoren.
Darüber hinaus mißt der Helligkeitssensor 6
kontinuierlich die Helligkeit im Raum und ver-
gleicht diese mit dem anhand des
Potentiometers 2vorgegebenen
Helligkeitswert.
Der Melderkopf ist um 90° schwenkbar und
ermöglicht die Anpassung des Erfassungs-bereichs
an die Raumkonfiguration. Dieses Gerät gehört
zum Tebis-Installations-System.
Einstellungen
• TX100 V.1.8.0: Ausführliche Beschreibung
in der mit dem Konfigurationsgerät mitgelie-
ferten Bedienungsanleitung.
• ETS: Anwendungssoftware TL510. Datenbank
und Beschreibung beim Hersteller erhältlich.
Funktionen
• 2 Steuerkanäle über KNX-Bus.
• Einstellen der Abschaltverzögerung für
Beleuchtungs- und Bewegungsmelde-
Abschaltverzögerungen über die Potentiometer
1und 3am Gerät oder über ETS.
• Einstellen des Dimmwertes über das am Gerät
befindliche Potentiometer 2oder über ETS.
Die genauen Funktionen dieser Geräte hängen
von der jeweiligen Konfiguration und den
jeweiligen Parametereinstellungen ab.
Anschluß, Test und Inbetriebnahme
Ansteuerung der Beleuchtung :
Der Beleuchtungs-Steuerbefehl wird gesendet,
sobald der über das Potentiometer
2 vorgegebe-
ne Helligkeitswert für unzureichend befunden und
die Anwesenheit einer Person festgestellt wird.
Der Abschaltbefehl wird bei Ablauf der
Abschaltverzögerung 1bzw. bei ausreichen-
der Raumhelligkeit gesendet.
Die Abschaltverzögerung 1wird bei jeder
Anwesenheitsmeldung neu ausgelöst.
In der Betriebsart “halbautomatisch“
(Potentiometer 1auf “Sa”), der
Einschaltbefehl wird durch einen mit dem
Ausgang verbundenen Taster erteilt. Der
Abschaltbefehl wird ausgelöst, nach Ablauf der
Zeitverzögerung oder über den Melder, sobald
die Helligkeit im Raum ausreicht.
Verbundschaltung mehrerer Melder :
Um den Erfassungsbereich zu erweitern, kann
der Melder in Verbindung mit einem oder
meh-reren Meldern eingesetzt werden.
Ansteuerung der Bewegungsmeldung :
In der Betriebsart 1 wird das Potentiometer 3
auf eine Zeitverzögerung von T2 < 10’ eingestellt.
Nach Ablauf einer Überwachungsdauer
von 30 Sekunden wird der Steuerbefehl
“Person anwesend” gesendet.
Nach Ablauf der Abschaltverzögerung T2 wird
der Steuerbefehl “keine Person anwesend”
gesendet. Diese Betriebsart dient für
Anwendungen wie Einschaltung der Be-/
De TX510 zijn aanwezigheidsmelders met
2 kanalen waarmee geringe bewegingen (b.v. per-
soon die aan een bureau werkt) kunnen worden
gedetecteerd. Deze detectie gebeurt met behulp
van twee pyro-elektrische sensoren die zich onder
de detectielenzen 5bevinden.
Bovendien meet de lichtsensor 6continu de
omgevingslichtsterkte en vergelijkt ze met het op
de potentiometer 2ingestelde verlichtingsni-
veau.
De kop van de aanwezigheidsmelder kan 90° wor-
den gedraaid en biedt de mogelijkheid de detec-
tiezone aan te passen naargelang van de configu-
ratie van het lokaal. Deze producten maken deel
uit van het Tebis-installatiesysteem.
Configuratie
• TX100 V.1.8.0: de gedetailleerde beschrijving
vindt u in de handleiding van de configurator.
• ETS: toepassingssoftware TL510 ; database en
beschrijving zijn verkrijgbaar bij de fabrikant.
Fonctions
• 2 stuurkringen die worden aangestuurd via de
KNX-bus
• Instelling van de tijdvertragingen van de verlich-
tingssturing en van de aanwezigheids-sturing via
de potentiometers 1et 3op het product of
via ETS.
• Instelling van de verlichtingsdrempel via de
potentiometer 2op het product of via ETS.
De specifieke functies van deze producten hangen
af van de configuratie en van de parameterinstelling.
Bedrading, test en ingebruikstelling
Verlichtingssturing :
Het bevel tot inschakeling wordt uitgestuurd zodra
het niveau van de lichtsterkte dat via de potentio-
meter 2werd ingesteld onvoldoende wordt
geacht en de aanwezigheid van een persoon
wordt gedetecteerd.
Het bevel tot uitschakeling wordt uitgestuurd na
verstrijken van de tijdvertraging 1of zodra de
omgevingsverlichting voldoende is.
De tijdvertraging 1wordt geactiveerd telkens de
aanwezigheid van een persoon wordt gedetecteerd.
In halfautomatische modus (potentiometer 1
ingesteld op Sa), de aanzetbediening wordt
gerealiseerd met een communicerende drukknop.
De uitzetbediening wordt geëmitteerd aan het
einde van het temporiseren van de verlichting of
door de detector zodra de omringende lichtsterkte
voldoende is.
Aaneenschakeling van verschillende melders
De aanwezigheidsmelder kan worden gekoppeld aan
één of meer melders om de dekkingszone te vergroten.
Aanwezigheidssturing :
Er zijn drie werkingsmodussen beschikbaar.
In de modus 1 wordt de potentiometer 3inges-
teld op een tijdvertraging T2 < 10'.
Na afloop van een bewakingsduur van 30 s wordt
de aanwezigheidssturing geactiveerd.
Na afloop van de tijdvertraging T2 wordt de afwe-
zigheidssturing geactiveerd. Deze modus wordt
gebruikt voor toepassingen zoals activeren van
ventilatiesysteem, signalering, ...).
In de modus 2 wordt de potentiometer 3inges-
teld op een tijdvertraging T2 >= 10'.
Na afloop van een bewakingsduur van 15 min.
wordt de aanwezigheidssturing geactiveerd.
Na afloop van de tijdvertraging T2 wordt de afwe-
zigheidssturing geactiveerd. Deze modus wordt
gebruikt voor toepassingen zoals het wijzigen van
de instelwaarde “verwarming”.
In modus 3 wordt de potentiometer 3ingesteld
op Pen de bediening start onmiddellijk.
De temporisatie is vastgelegd (2min).
Testmodus
Deze modus biedt de mogelijkheid de detectie-
zone te valideren. Om deze modus te selecteren,
plaatst u de potentiometer 1in de stand “test”.
Elke detectie wordt dan gesignaleerd door het
verklikkerlampje V1 4dat 1 seconde lang brandt
als het verlichtingsniveau onder het ingestelde
niveau daalt.
De uitsturing van het bevel op de bus wordt ges-
perd en de tijdvertragingsinstellingen worden
genegeerd.
Aanzetten
Bij het aanzetten wordt de detectie gedurende
maximaal 30 sec. verhinderd (de rode led knippert).
Montage
Zie bijlage.
eKanal-Präsenzmelder 2
iAanwezigheidsmelder 2 kanalen
a
z
Hager Controls S.A.S., 33 rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, France - www.hager.com
Entlüftung, Hinweisbeleuchtung usw.
In der Betriebsart 2 wird das Potentiometer 3auf
eine Zeitverzögerung von T2>= 10’ eingestellt.
Nach Ablauf einer Überwachungsdauer von 15 Minuten
wird der Steuerbefehl “Person anwesend” gesendet.
Nach Ablauf der Abschaltverzögerung T2 wird der
Steuerbefehl “keine Person anwesend” gesendet.
Diese Betriebsart dient für Anwendungen wie
Änderung des Heiz-Sollwertes usw.
In der Betriebsart 3 wird das Potentiometer 3auf
P gestellt und der Steuerbefehl wird automatisch
ausgelöst. Die Abschaltverzögerung ist fest vorge-
geben (2 Min.).
Test-Modus
Diese Betriebsart dient zum Validieren des Erfassungs-
bereichs. Diese Betriebsart wird gewählt, indem man
das Potentiometer 1in Stellung “test” bringt.
Jeder Meldevorgang wird durch ein 1 Sekunde
währendes Aufleuchten der Kontrolleuchte V1 4
angezeigt, wenn die Helligkeit den eingestellten
Dimmwert unterschreitet.
Das Senden von Steuerbefehlen über den Bus wird
unterdrückt; die Abschaltverzögerungen werden ignoriert.
Einschalten
Beim Einschalten wird die Bewegungsmeldung maxi-
mal 30 Sek. Lang unterdrückt (die rote LED blinkt).
Einstellung
Die 2 nachstehenden Tabellen geben Aufschluß
über die für den reibungslosen Betrieb des Melders
notwendigen Einstellungen.
Helligkeitsrichtwerte
Die Potentiometer Stellungen dienen lediglich als Richt-
werte; sie hängen vom Installationsumfeld und von der
Einrichtung ab (Möblierung, Böden, Wände usw.).
Montage
Siehe Anlage.
EBedienungsanleitung
Potentiometer-
Stellung Wert in Lux Art der Räumlichkeit
1 5 —
2 100 Flur
3 200 Flur, WC
4 300 PC-Arbeitsplatz
5 500 Büroräume
6 800 Klassenzimmer,
Labor
On
Helligkeitsmessung
unterdrückt
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Ansteuerung der
Beleuchtung Ausgang S1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Ansteuerung des
Ausgangs S2, Betriebsart 1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Ansteuerung des
Ausgangs S2, Betriebsart 2
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Test
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Ansteuerung des
Ausgangs S2, Betriebsart 3
IGebruiksaanwijzing
90° ... 0
Elektrische Merkmale Elektrische kenmerken
Versorgungsspannung: Supply voltage: Bus 30 VsSELV
Verbrauch ohne Last: Power consumption: 12 mA
Funktionsmerkmale Entering instructions
Beleuchtungs Zeitverzögerung
durch Potentiometer : Lighting time delay via potentiometer : 1 —> 30 min
Bewegungsmelde
durch Potentiometer : Presence time delay via potentiometer : 30s —> 60 min
Helligkeitsobergrenze: Helderheidsdrempel: 5 —> 1200 Lux
Empfohlene Einbauhöhe: Aanbevolen installatiehoogte: 2,5 m —> 3,5 m
Umgebung Omgeving
Betriebstemperatur: Bedrijfstemperatuur: 0°C —> +45°C
Lagerungstemperatur: Opslagtemperatuur: -10°C —> +60°C
Schutzklasse: Isolatieklasse: III
IK: IK: IK03
Schutzart: Beschermingsindex: IP41
Übertragungsmedien:
Konfigurationsmodus:
Communicatiemedia:
Configuratiemodus:
TP1
S-mode/easy link controller
Stand van de
potentiometer Luxwaarde Toepassing
1 5 —
2 100 Gang
3 200 Gang, WC
4 300 Schermwerk
5 500 Kantoren
6 800 Klaslokalen,
Laboratorium
On
Meten van licht-
sterkte onderdrukt
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Aansturing verlichting
uitgang S1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Aansturing verlichting
uitgang S1
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Aansturing uitgang S2
modus 2
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Test
AI1_EE811_T4_02_AR
test
<10'
>10'
lux
lux
5'
min
P
Aansturing uitgang S2
modus 3
3
21
AI1_EE810_T4_04
X
7 m
Y
zone de
présence
passagepassage
h
AI1_EE810_T4_03
X
Y
X
Y
X = 13
Y = 7
pour taille plafond standard
X
Y
X
Y
zone milieu modifiée : arrondie
AI1_EE810_T4_05
2.5 m
13 15,5
tableau de correspondance :
hauteur d'installation
du détecteur au plafond /
zones couvertes
7
3 m
8
18
3.5 m
9
h
X
Y
Der Y - Wert gibt den Detektionsbereich für Bewegung an. Je näher
die Bewegung dem Zentrum kommt, desto präziser ist die Erkennung.
De "y"-waarden gelden voor lateraal bereik.
Het bereik kan kleiner worden bij bewegingen recht op de sensor af.
Aufenthalts-
bereich
Aanwezigheids-
zone
Doorgang Doorgang
DurchgangDurchgang
2
TX510 230V~
TP RF
tebis
V1.8.0
Bus
30 V
- Einbau und Montage dürfen nur
durch eine Elektrofachkraft erfolgen.
- Installationsvorschriften zur
Schutzmaßnahme SELV beachten.
- Het toestel mag alleen door een
elektro-installateur worden geïnstalleerd.
- De ZLVS-installatievoorschriften
naleven !
