Hans Grohe Vernis 04956 0 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Vernis Blend Pressure
Balance Tub/Shower Set
04955xx0
04956xx0
04957xx0
Vernis Shape Pressure
Balance Tub/Shower Set
04961xx0
04962xx0
04963xx0

2
English
Technical Information
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Flow rate @ 44 PSI (0.3 Mpa)
valve 5.5 GPM (20.8 L/min)
04957xx0, 04963xx0 1.5 GPM (5.7 L/min)
04956xx0, 04962xx0 1.75 GPM (6.6 L/min)
04955xx0, 04961xx0 2.5 GPM (9.5 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• This trim is for use with iBox Universal Plus model
01850181 (not included).
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This pressure balance valve is for use with shower
heads rated at 1.1 GPM (4.2 L/min) or higher.
• #04955xx0/#04961xx0 only:
This showerhead is intended for use with an
automatically compensating valve rated at 1.9
GPM (7.2 L/min) or less.
• #04956xx0/#04962xx0 only:
This showerhead is for use with automatic
compensating valves rated at 1.3 GPM (4.9
L/min) or less.
• #04957xx0/#04963xx0 only:
This showerhead is for use with automatic
compensating valves rated at 1.1 GPM
(4.2 L/min) or less.
• To prevent scald injury, the maximum output
temperature of the shower mixing valve must be
no higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112°F (44°C).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

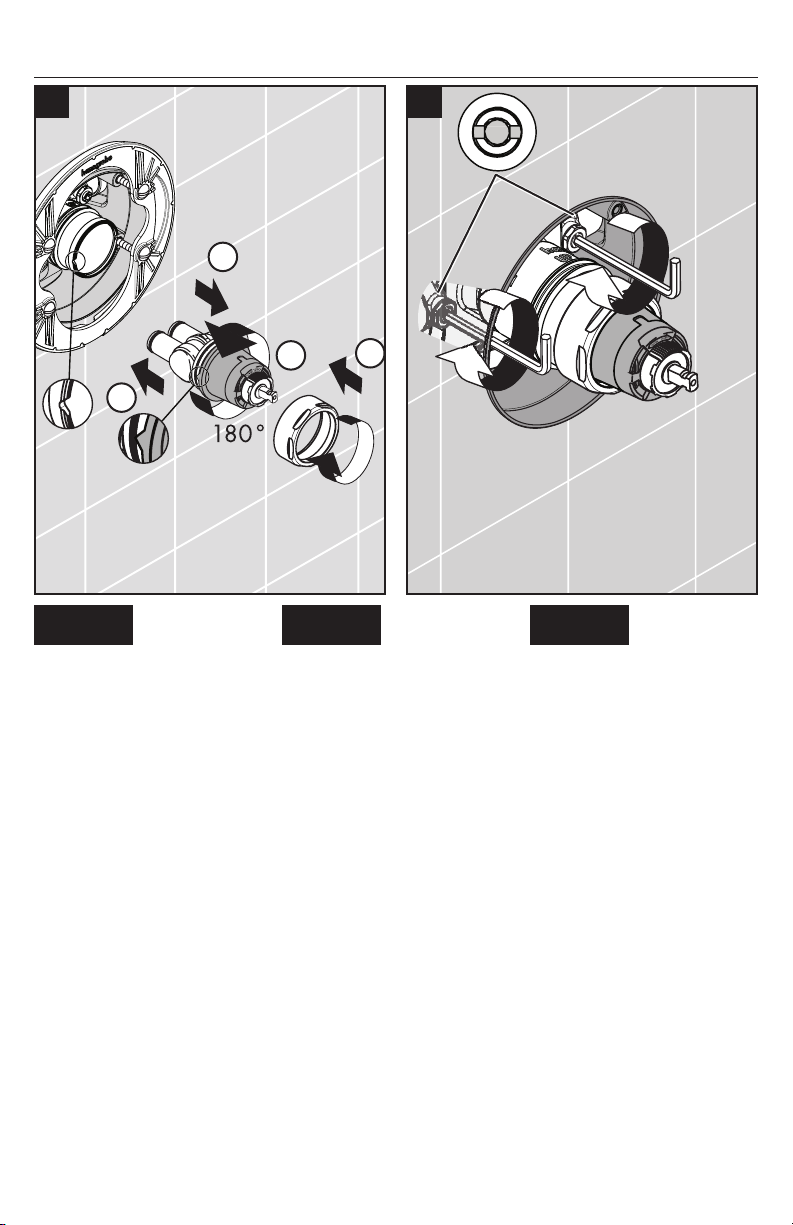

The rotational limit stop (see page <?>)
Adjust the rotational limit stop if:
• The maximum output temperature is greater
than 120°F (49°C) or that permitted by local
plumbing code.
• The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Capacité nominale @ 44 PSI (0.3 Mpa)
soupape 5.5 GPM (20.8 L/min)
04957xx0, 04963xx0 1.5 GPM (5.7 L/min)
04956xx0, 04962xx0 1.75 GPM (6.6 L/min)
04955xx0, 04961xx0 2.5 GPM (9.5 L/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Ce dispositif requiert une pièce intérieure
01850181.
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Ce soupape d'équilibrage de pression devrait
être seulement utilisé avec les pommes de
douche évaluées à 1.1 GPM (4.2 L/min) ou plus.
• 04955xx0/04961xx0 seulement: Cette
pomme de douche doit être utilisée avec une
soupape qui compense automatiquement, et est
évalué à 1.9 GPM (7.2 L/min) ou moins.
• 04956xx0/04962xx0 seulement: Cette
pomme de douche doit être utilisée avec une
soupape qui compense automatiquement, et est
évalué à 1.3 GPM (4.9 L/min) ou moins.
• 04957xx0/04963xx0 seulement: Cette
pomme de douche doit être utilisée avec une
soupape qui compense automatiquement, et est
évalué à 1.1 GPM (4.2 L/min) ou moins.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit pas
excéder 120°F (49°C). Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F (44°C).
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
La butée de limite de rotation (voir
p. <?>)
Réglez la butée de limite de rotation si :
• La température maximale de l’eau est supérieure à
120 °F (49° C) ou à la température permise par
le code de plomberie local.
• La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 158°F (70° C)*
Caudal máximo @ 44 PSI (0.3 Mpa)
válvula 5.5 GPM (20.8 L/min)
04957xx0, 04963xx0 1.5 GPM (5.7 L/min)
04956xx0, 04962xx0 1.75 GPM (6.6 L/min)
04955xx0, 04961xx0 2.5 GPM (9.5 L/min)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• La unidad requiere una pieza interior de válvula
01850181.
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Esta válvula de equilibrio de presión debe
ser utilizado sólo con alcachofas de la ducha
valoradas en 1.1 GPM (4.2 L/min) o más.
• 04955xx0/04961xx0 solamente: Esta
ducha cabezal debe ser utilizada con una
válvula que compensa automáticamente, y es
valorado en 1.9 GPM (7.2 L/min) o menos.
• 04956xx0/04962xx0 solamente: Esta
ducha cabezal debe ser utilizada con una
válvula que compensa automáticamente, y es
valorado en 1.3 GPM (4.9 L/min) o menos.
• 04957xx0/04963xx0 solamente: Esta
ducha cabezal debe ser utilizada con una
válvula que compensa automáticamente, y es
valorado en 1.1 GPM (4.2 L/min) o menos.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44°C).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
El tope límite rotacional (ver página <?>)
Ajuste el tope límite rotacional si:
• La temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por
el código de plomería local.
• La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o
si se realizan cambios al calentador de agua.

5
Ecostat Pressure Balance Trim S
04233xx0
Showerarm Standard 9"
04186xx3 Showerarm Standard 9" 04816xx3
Vernis Blend Showerhead 200
26271xx1/26277xx1/26093xx1 Vernis Shape Showerhead 200 26281xx1/26283xx1/26094xx1
Ecostat Square Pressure Balance Trim
15724xx1
Vernis Blend Pressure Balance Tub/Shower Set
04955xx0/04956xx0/04957xx0
Vernis Shape Pressure Balance Tub/Shower Set
04961xx0/04962xx0/04963xx0
Talis S Tub Spout with Diverter
72411xx1 Metris S Tub Spout with Diverter 14414xx1
6¾"
5⅞"
1⅜"
2¾"
NPT ¾" NPT ½"
3⅛"/3⅛"
6⅜" 1⅝"
5⅝"
1⅜"
NPT ¾
NPT ½
3⅛" (79 mm)
6¾" (170 mm)
⅝" (15 mm)
2⅜"-4¼"
(60 mm - 108 mm)
9¼" (235 mm)
G½
2½"
(62 mm)
2½"
(62 mm)
½ NPT
9¼" (235 mm)
G½
2½"
(62 mm)
2½"
(62 mm)
½ NPT
G½
2⅛"
8⅛"Ø
15
°
15
°
15
°
15
°
G½
9" / 6¾"
2"
⅝" (15 mm)
2⅜"-3½"
(61-89 mm)
3⅛" (80 mm)
6⅛"/6⅛" (156/156 mm)

6
Installation Suggestion / Suggestion d'installation / Sugerencia para la
instalación
The showerhead height shown here
is a suggestion and may be altered
to suit the needs and preferences of
the homeowner.
 See page 7 regarding the
requirements for the tub
spout drop.
La hauteur de pomme de douche
indiquée est une suggestion, qui peut
être modifiée en fonction des besoins
et préférences du propriétaire.
 Voir page 7 pour les
exigences relatives à la
section de tuyau du bec de
la baignoire.
La altura del cabezal de ducha
que se muestra aquí es sugerida. El
dueño de casa puede modificarla
para adaptarla a sus necesidades y
preferencias.
 Consulte la página 7 para
conocer los requisitos para
el caño de bajada del surti-
dor de bañera.
4" (100 mm)
84⅝" (2150 mm)
8" - 18"
(200 - 457 mm)
½ NPT
drop-ear ell
iBox
01850181
¾" hot /
chaude /
caliente
¾" cold /
froid / frío
½"
½" or ¾"
drop-ear
ell
 Do not use PEX
N’utilisez pas de tube PEX
No use la tubería PEX

7
• The tub spout drop can be
either ½" or ¾" pipe.
 Do not use plastic pipe.
• The drop must be 8"-18" (200
- 457 mm) long.
• Use only one elbow.
• Know and follow all applicable
local plumbing codes when
determining the location of the
tub spout.
 Failure to comply with
these requirements may
result in stacking (dripping
from the showerhead while the
tub spout is in use). Stacking is
not a product defect and is not
covered under the warranty.
• La section de tuyau du bec
de la baignoire peut être
constituée d’un tuyau de ½ ou
¾ po.
 N’utilisez pas de tuyau
en plastique.
• La section doit mesure de 8
à 18 po (200 - 457 mm) de
longueur.
• Utilisez un seul coude.
• Vous devez respecter tous les
codes de plomberie locaux
applicables pour déterminer
l’emplacement du bec de la
baignoire.
 Le fait de ne pas se
conformer à ces exigences
pourrait entraîner un
écoulement superposé
(un égouttement de la pomme
de douche pendant l’utilisation
du bec de la baignoire). Cet
écoulement superposé ne
constitue pas une défaillance
du produit et n’est pas couvert
par la garantie.
Le bec de la baignoire requiert
un raccord femelle NPT de
¾ po ou un raccord mâle fileté
NPT de ½ po encastré à ⅜ po
(10 mm) derrière la surface du
mur fini.
• El caño de bajada del surtidor
de bañera puede ser un caño
de ½ o de ¾".
 No use caños de plástico.
• El caño de bajada debe tener
entre 8" y 18" (200 - 457 mm)
de longitud.
• Use solamente un codo.
• Al determinar la ubicación del
surtidor de bañera se deben
conocer y cumplir todos los
códigos locales aplicables de
plomería.
 No cumplir con estos
requisitos puede resultar
en pérdidas (goteo del
cabezal de ducha mientras
se usa el surtidor de bañera).
Ese tipo de pérdida no es un
defecto del producto y no está
cubierta por la garantía.
El surtidor de ducha requiere
una conexión hembra NPT de
¾" o un niple macho NPT de
½", embutidos a ⅜" (10 mm)
detrás de la superficie de la
pared terminada.
Tub spout requirements / Exigences pour le bec de baignoire / Requisitos para el
caño de la bañera
The tub spout requires either a ¾"
NPT female fitting or a ½" NPT
male nipple recessed ⅜" (10 mm)
behind the surface of the finished
wall.
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
½" NPT ¾" NPT

English Français Español
8
 Make sure that the
stops are closed.

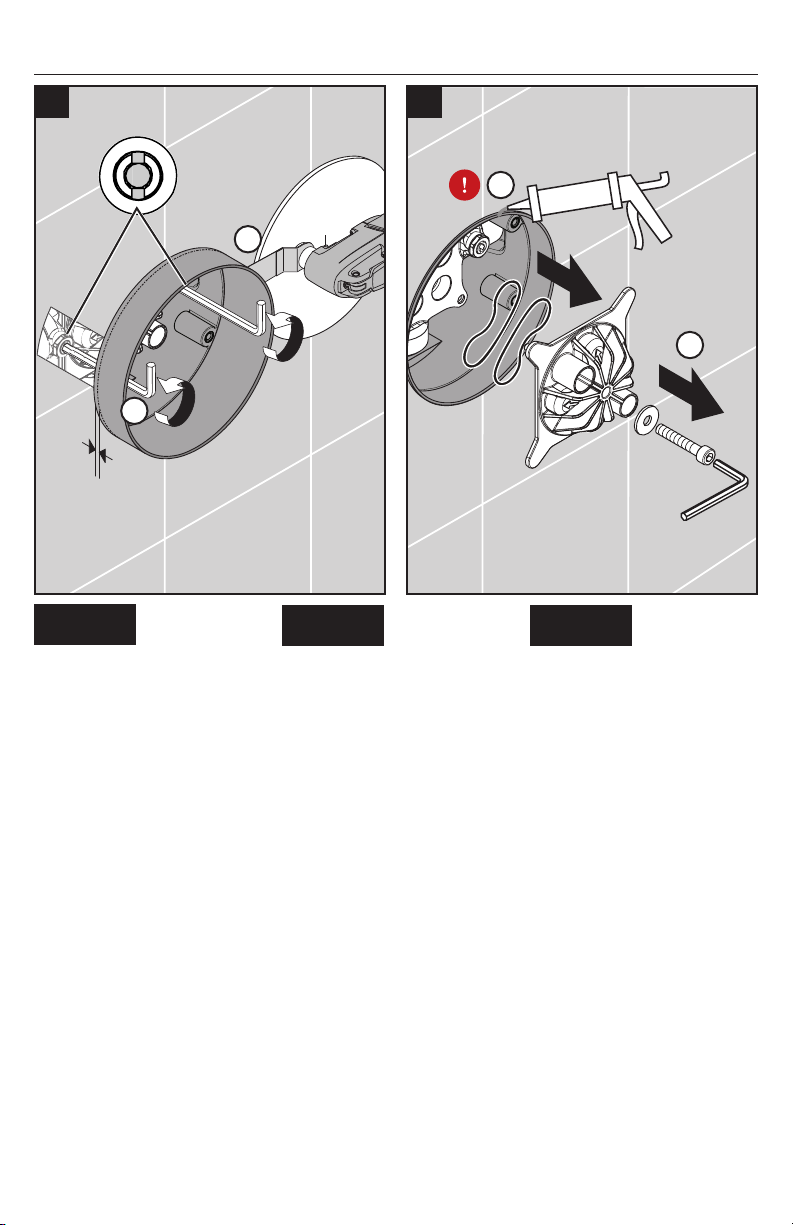

Cut the plaster shield so that
it extends ¹⁄₁₆" - ⅛" from the
finished wall surface.
 Fermez l’eau à les bu-
tées d'arrêt d'isolation.
Coupez le protecteur de façon à
ce qu’une partie de ¹⁄₁₆ à ⅛ po
soit à l’extérieur de la surface
du mur fini.
 Cierre el paso del agua
en la entrada del sumi-
nistro o los cierres de
servicio.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆" - ⅛"
de la superficie de la pared
terminada.
Seal the wall around the plaster
shield with waterproof sealant.
 Failure to seal the wall
can lead to possible
water damage.
Remove the flush insert screw,
flush insert, and seals.
Scellez le mur autour du
protecteur à l’aide d’un agent
d’étanchéité.
 Si le mur n’est pas
scellé, l’eau pourrait
éventuellement causer
des dommages.
Retirez la vis, la pièce d’insertion
affleurante, et les joints.
Selle la pared alrededor del
protector de yeso con un sella-
dor impermeable.
 Si no se sella la pared,
pueden producirse
daños por acción del
agua.
Retire el tornillo, el inserto de
lavado, y las juntas.
Installation / Installation / Instalación
¹⁄₁₆"-⅛"
1-2 mm
1 2
5 mm
1
1
2
2

English Français Español
9

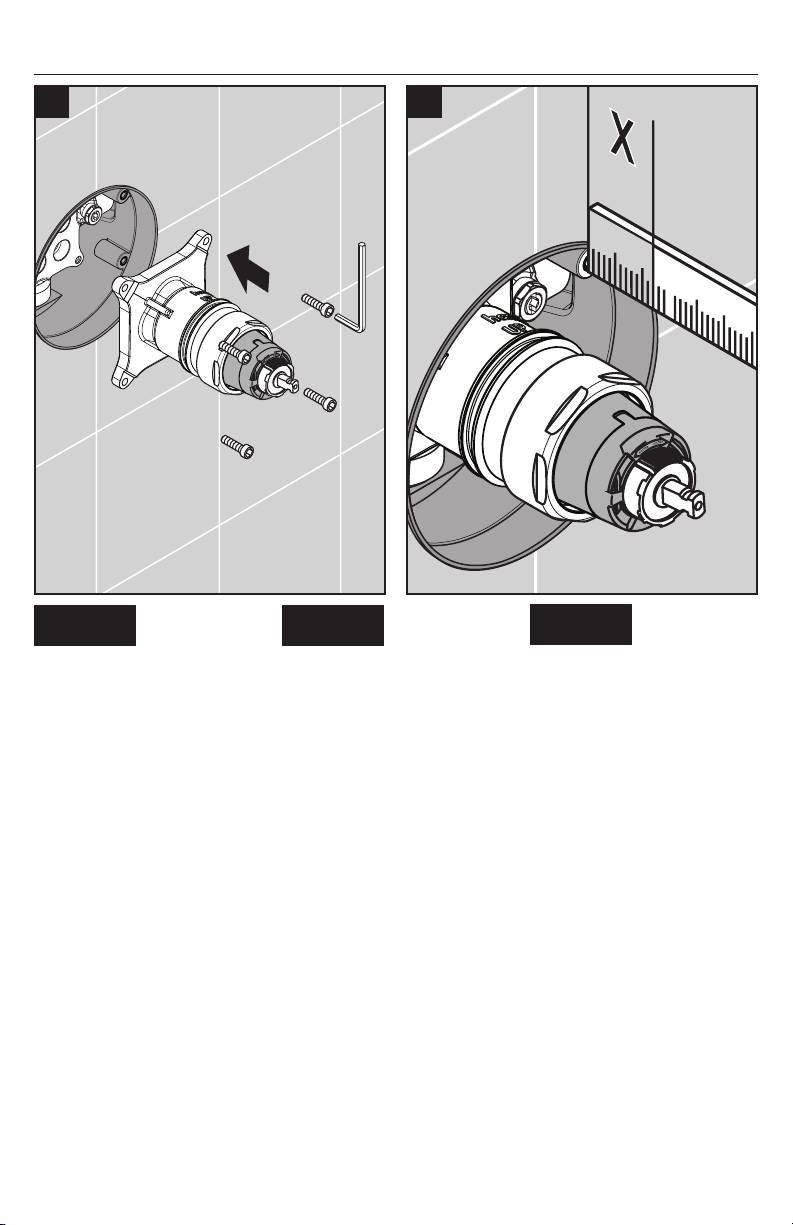

Install the function block.
Tighten the screws.
Insérez le bloc de fonction.
Installez les vis du bloc de
fonction.
Inserte el bloque de función.
Instale los tornillos del bloque
de función.
Measure the distance from the
front of the plaster shield to one
of the screw-in flanges ("X").
Mesurez la distance entre la
surface du mur et la bride du
vis. Notez la longueur mesurée
(« X »).
Mida la distancia entre la
superficie de la pared y la brida
de tornillo. Anote esta medida
(“X”).
3 4
4 mm

English Français Español
10
Add ½" to this measurement.
Cut each screw so that it is X +
½" long.
Open the stops.
Ajoutez ½ po à cette longueur
« X ». Notez cette longueur.
Coupez les vis de façon à ce
que celui-ci dépasse de ½ po +
la longueur X.
Ouvrez l’eau à les butées d'arrêt
d'isolation.
Agregue ½" a X. Anote esta
medida.
Corte el tornillo de modo que
sobresalga ½" + X.
Abra el paso del agua en los
cierres de servicio.
90°
90°
5 6
4 mm

English Français Español
11
Install the carrier plate.
Test the valve:
Place the adapter and the
handle on the stem.
Turn the handle counter-clock-
wise as far as it will go.
Installez la plaque-support.
Testez le robinet:
Placez ensuite l'adapteur et la
poignée sur la tige.
Tournez la manette dans le sens
antihoraire jusqu'a l'extrémité de
la plage.
Instale la placa del portador.
Pruebe la válvula:
Coloque el adaptador y la
manija en la espiga.
Gire la manija en dirección con-
traria a las manecillas del reloj
hasta que la manija pare.
7 8
1

English Français Español
12
Measure the temperature of the
output water.
Make sure that cold water flows
from the valve first.
Mettez le temperature de l'eau.
Assurez-vous que l'eau froide
s'écoule de le robinet en
premier.
Mida la temperatura del agua.
Asegúrese que el agua fría fluya
de la válvula primero.
Turn the water off.
Remove the handle and the
adapter.
Fermez l'eau.
Retirez la poignée et l'adapteur.
Cierre el agua.
Retire la manija y el adaptador.

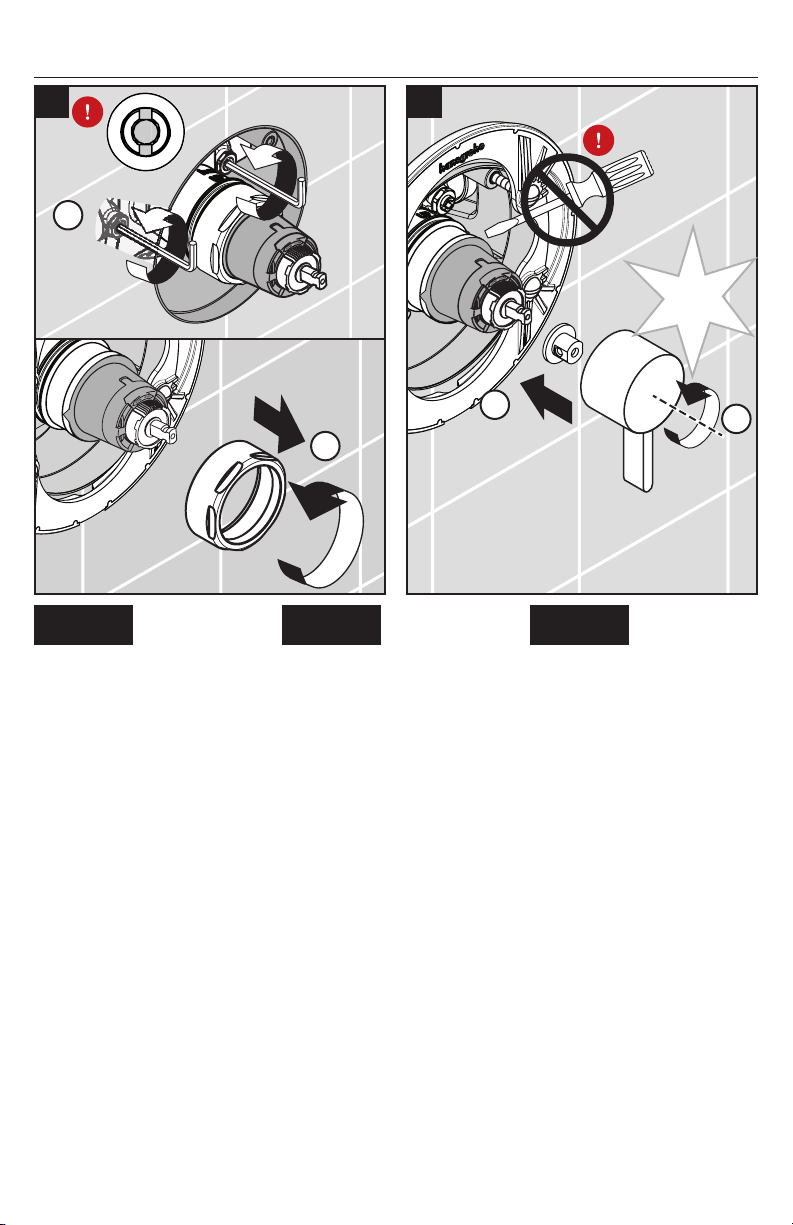

If the valve opens through
hot, reverse the cartridge.
See page <?>.
If the maximum high tem-
perature is greater than
120°F or that permitted
by local plumbing code,
adjust the rotational limit
stop. See page <?>.
Si le robinet s’ouvre en fai-
sant couler l’eau chaude,
voir page <?>.
Si la température maxi-
male de l’eau est supéri-
eure à 120 °F (49° C) ou
à la température permise
par le code de plomberie
local, voir page <?>.
Si la válvula abre en cali-
ente, invierta el cartucho.
Ver página <?>.
Si la temperatura máxima
de salida es mayor a 120°F
(49° C) o la temperatura
permitida por el código de
plomería local, ver página
<?>.
910
1
2

English Français Español
13
Lubricate the cartridge o-ring
using a small amount of white
plumber's grease.
Install the sleeve.
Install the escutcheon.
Lubrifiez la joint torique sur
la cartouche avec une petite
quantité de graisse de plombe-
rie blanche.
Installez le manchon.
Installez l’écusson.
Lubrique la junta del cartucho
con una pequeña cantidad de
grasa blanca para plomería.
Instale el manguito.
Instale el escudo.
Install the handle adapter and
the screw.
Install the handle.
Tighten the handle screw.
Installez l'adapteur et la vis.
Installez la poignée.
Serrez la vis de la poignée.
Instale el adaptador para la
manija y el tornillo.
Instale el mando.
Apriete el tornillo.
11 12
Nr. 10476220
Armaturenfett
Grease
1
2
3
2.5 mm

English Français Español
14
Place a dab of waterproof seal-
ant at the grout joints. Appliquer une petite quantité de l’agent d’étanchéité aux joints
de coulis.
Coloque un poco de sellador a
prueba de agua en las uniones
de la lechada de cemento.
 Do not caulk around
the escutcheon!  N’appliquez pas de matériau de cal-
feutrage autour de
l’écusson.
 No coloque masilla
alrededor del escudo.

15
English Français Español
If the valve opens through
hot, reverse the cartridge.
Close the stops.
Unscrew the nut.
Reverse the cartridge / Inversez la cartouche / Invierta el cartucho
Si le robinet s’ouvre en
faisant couler l’eau chaude,
inversez la cartouche.
Fermez l’eau à les butées d'arrêt
d'isolation.
Dévissez l’écrou.
Si la válvula abre en caliente,
invierta el cartucho.
Cierre el paso del agua en la
entrada del suministro o los
cierres de servicio.
Desenrosque la tuerca.
 Do not attempt to pry
the cartridge from the
function block by using a
screwdriver. Damage to
the cartridge will result.
Place the adapter and the han-
dle on the cartridge stem.
Turn the handle counter-clock-
wise approximately ¼ turn after
hitting the stop.
 N’utilisez pas de tourn-
evis comme levier pour
faire sortir la cartouche
du bloc de fonction. Ceci
causerait des dommag-
es à la cartouche.
Placez l'adapteur et la poignée
sur la tige de la cartouche.
Tournez la poignée dans le sens
antihoraire. Tournez-la encore
d’environ ¼ de tour après avoir
atteint la butée.
 No quite el cartucho del
bloque de función utili-
zando un destornillador.
Esto hará que el cartucho
se dañe.
Coloque el adaptador y la
manija en el vástago del
cartucho.
Gire la manija en sentido antiho-
rario. Gire aproximadamente ¼
después de alcanzar el tope.
90°
90°
1 2
1
2
4 mm
12
stop!
+ ¼ turn

16
English Français Español
Lift the cartridge out.
Turn the cartridge 180°, so that
the "hot side" marking is on the
right.
Install the cartridge
Install the nut.
Retirez la cartouche.
Tournez la cartouche de 180°,
de façon à ce que la marque «
hot side » soit à droite.
Installez la cartouche.
Installez l’écrou.
Levante el cartucho.
Gire el cartucho 180°, de
modo que la marca del “hot
side” (lado caliente) quede a la
derecha.
Instale el cartucho.
Instale la tuerca.
Open the stops.
Continue the installation.
Ouvrez l’eau à les butées d'arrêt
d'isolation.
Poursuivez l’installation.
Abra los pasos del agua en los
cierres de servicios.
Continúe la instalación.
90°
90°
3
1
24
4 mm
3 4

17
English Français Español
Adjust the Rotational Limit Stop / Réglez la butée de limite de rotation / Ajuste el tope
límite rotacional
Tirez vers extérieur l’arrêt de
limite de rotation et tournez.
La température diminue dans le
sens horaire et augmente dans
le sens antihoraire.
La variation de température
est de 4 à 16 °F par cran,
selon la température de l’eau
d’alimentation. Refaites le
réglage au besoin.
Lorsque vous avez fini, assurez-
vous que l’arrêt de limite de ro-
tation soit complètement rétracté
dans sa position de logement.
Poursuivez l’installation.
Tire la parada de límite ro-
tacional de color blanco hacia
afuera y girarla.
Al mover en dirección de las
manecillas del reloj reducirá la
temperatura del agua de salida,
y al contrario aumentará la tem-
peratura del agua de salida.
El cambio de temperatura por
cada diente (muesca) puede
ser de 4°F-16°F dependiendo
de la condición del agua de en-
trada. Si es necesario repítalo.
Cuando haya terminado,
asegúrese de que la Parada de
Límite Rotacional esté comple-
tamente retraída a la posición
sentada.
Continúe la instalación.
Pull the white rotational limit
stop outward.
Rotate clockwise to decrease
the maximum temperature.
Rotate counter-clockwise
to increase the maximum
temperature.
The temperature change per
notch may be anywhere from
4° - 16° F, depending on local
inlet conditions. Repeat as
necessary.
When finished, make sure that
the rotational limit stop is fully
retracted.
Continue the installation.
hotter
plus chaude
más caliente
cooler
plus froid
más frío
1
2
3

18
Installation / Installation / Instalación
3
3 ft-lb
4 Nm
12
NPT ½
1
2
12

19
English Français Español
½" NPT Installation: Wrap
the threads on the nipple with
plumbers' tape.
¾" NPT installation: Wrap
the mounting piece with plumb-
ers' tape.
Install the mounting piece.
 Seal the wall around
the mounting piece
using waterproof
sealant.
 Failure to seal the wall
may result in water
damage.
Envuelva las roscas del niple
con cinta de tubería.
Envuelva las roscas del niple
con cinta tubería.
Instale el niple.
 Selle la pared alred-
edor del protector de
yeso con un sellador
impermeable.
 Si no se sella la pared,
pueden producirse
daños por acción del
agua.
Enveloppez les filets sur le rac-
cord fileté avec du ruban pour
joints filetés.
Enveloppez les filets sur le rac-
cord fileté avec du ruban pour
joints filetés.
Installez le raccord fileté.
 Scellez le mur aut-
our du raccord fileté
à l’aide d’un agent
d’étanchéité.
 Si le mur n’est pas
scellé, l’eau pourrait
éventuellement causer
des dommages.
Installation / Installation / Instalación 72411xx1,14414xx1
1a 1b
11 mm (⁷⁄₁₆")
11 mm (⁷⁄₁₆")
¾" NPT½" NPT

20
English Français Español
Install the spout.
Tighten the screw.
Installez le bec.
Serrez la vis.
Instale el surtidor.
Apriete el tornillo.
3 mm
1.48 ft-lb /
2 Nm
1
2
Installation / Installation / Instalación 72411xx1,14414xx1
