Haverland RCWave+ Parts list manual

Español
Manual de instalación y uso
Instructions & installation manual
Manuel d’installation et d’utilisation
Manual de instalação e uso
Français
English
Português
RCWave+
RCW+_V1.3_20September19_MISA_ESUKFP2019
HAVERLAND BT
EMPAREJA TU EMISOR CON
TUS DISPOSITIVOS MÓVILES
ASSEMBLEZ VOTRE
RADIATEUR AVEC VOS
DISPOSITIFS MOBILES
ES
FR
PAIR YOUR RADIATOR WITH
YOUR MOBILE DEVICES
EN
CONECTE O SEU RADIADOR
AO SEU DISPOSITIVO MÓVEL
PT

ES ÍNDICE
41. ADVERTENCIAS GENERALES
62. INSTALACIÓN
83. FUNCIONAMIENTO
83.1 PANEL DE CONTROL
93.2 ¡EMPECEMOS!
93.3 CONFIGURAR DÍA Y HORA
11 3.4 APP “HAVERLAND BT”
15 3.5 DESCONEXIÓN RED ELÉCTRICA / CORTE SUMINISTRO
16 3.6 ELECCIÓN MODO DE FUNCIONAMIENTO
17 3.7 MODO MANUAL
17 3.8 CONFIGURAR TEMPERATURAS ECONOMÍA Y CONFORT
20 3.9 MODO ANTIHIELO
20 3.10 FUNCIÓN “BOOST” - FUNCIÓN 2 HORAS
21 3.11 BLOQUEO DE TECLADO
21 3.12 FUNCIÓN AHORRO “VENTANAS ABIERTAS”
22 3.13 FUNCIÓN INTELIGENTE ITCS
22 3.14 FUNCIONES AVANZADAS
23 3.15 CONFIGURAR UN PROGRAMA SEMANAL EN EL RADIADOR
25 4. MANTENIMIENTO
EN CONTENTS
26 1. CAUTION
28 2. INSTRUCTIONS FOR INSTALLATION
30 3. OPERATION
30 3.1 CONTROLS
31 3.2 LET’S START
31 3.3 SET UP DAY AND TIME
33 3.4 “HAVERLAND BT” APP
37 3.5 DISCONNECTING THE MAINS SUPPLY / SUPPLY CUT
38 3.6 CHOOSE THE OPERATING MODE
39 3.7 MANUAL MODE
39 3.8 SET ECONOMY AND COMFORT TEMPERATURES
42 3.9 ANTI-FROST MODE
42 3.10 “BOOST” FUNCTION - 2 HOUR FUNCTION
43 3.11 KEYBOARD BLOCKING
43 3.12 “OPEN WINDOW” FUNCTION
44 3.13 ITCS INTELLIGENT FUNCTION
44 3.14 ADVANCED FUNCTIONS
45 3.15 SETTING A WEEKLY PROGRAM ON THE RADIATO
47 4. MAINTENANCE

ES
EN
FR
P
PÍNDICE
FR TABLE DES MATIERES
48 1. AVERTISSEMENTS GÉNÉRAUX
50 2. INSTRUCTIONS D’INSTALLATION
52 3. FONCTIONNEMENT
52 3.1 PANNEAU DE COMMANDE
53 3.2 ¡ POUR COMMENCER !
53 3.3 RÉGLAGE DU JOUR ET DE L´HEURE
55 3.4 APP “HAVERLAND BT”
59 3.5 DÉCONNEXION DU RÉSEAU ÉLECTRIQUE / COUPURE DE COURANT
60 3.6 CHOIX DU MODE DE FONCTIONNEMENT
61 3.7 MODE MANUEL
61 3.8 RÉGLAGE DES TEMPÉRATURES EN MODE ÉCONOMIE ET CONFORT
64 3.9 MODE HORS-GEL
64 3.10 FONCTION “ BOOST ” - FONCTION 2 HEURES
65 3.11 VERROUILLAGE DU CLAVIER
65 3.12 FONCTION ÉCONOMIE “ FENÊTRES OUVERTES ”
66 3.13 FONCTION INTELLIGENT ITCS
66 3.14 FONCTIONS AVANCÉES
67 3.15 CONFIGURATION D’UN PROGRAMME HEBDOMADAIRE SUR LE
RADIATEUR
69 4. ENTRETIEN
70 1. ADVERTÊNCIAS GERAIS
72 2. INSTRUÇÕES DE INSTALAÇÃO
74 3. FUNCIONAMENTO
74 3.1 PAINEL DE CONTROLO
75 3.2 COMECEMOS!
75 3.3 ACERTO DO DIA E HORA
77 3.4 APP “HAVERLAND BT”
81 3.5 DESLIGAR REDE ELÉTRICA / CORTE ABASTECIMENTO
82 3.6 SELEÇÃO MODO DE FUNCIONAMENTO
83 3.7 MODO MANUAL
83 3.8 CONFIGURAR TEMPERATURAS ECONOMIA E CONFORTO
86 3.9 MODO ANTI-GELO
86 3.10 FUNCIÓN “BOOST” - FUNÇÃO 2 HORAS
87 3.11 BLOQUEIO DO TECLADO
87 3.12 FUNÇÃO ECONOMIA “JANELAS ABERTAS”
88 3.13 FUNÇÃO INTELIGENTE ITCS
88 3.14 FUNÇÕES AVANÇADAS
89 3.15 CONFIGURAR UM PROGRAMA SEMANAL NO RADIADOR
91 4. MANUTENÇÃO

ES
4 RCW +
ES 1. ADVERTENCIAS GENERALES
• Por favor, lea estas instrucciones detenidamente.
• Para desconectar el emisor de la red eléctrica saque la clavija de
alimentación del enchufe. Nunca tire del cable.
• No dejar el cable de conexión en contacto con el aparato mientras
esté encendido.
• La garantía del aparato no cubrirá cualquier daño causado
por la no lectura de estas instrucciones.
• PELIGRO: Si el cable de alimentación está dañado, debe ser
sustituido por el fabricante, por su Servicio Postventa o por
personal cualicado similar.
• PELIGRO: Si el aparato se va a instalar en un cuarto de baño,
debe ser instalado de tal manera que no pueda ser tocado por
cualquier persona que se encuentre en la bañera o ducha.
• La instalación debe ser efectuada teniendo en cuenta estas
instrucciones y acorde a la legislación eléctrica vigente.
• El aparato no debe estar situado debajo o delante de una toma
de corriente.
• La instalación debe ser efectuada según la legislación eléctrica
vigente.
• Este aparato debe ser conectado a tierra.
• El emisor debe ser instalado de tal manera que la clavija de
alimentación sea siempre accesible.
• Este emisor térmico es un aparato para jarlo a la pared. Este
emisor no se debe encastrar. Respetar siempre las distancias
de seguridad.
• Para evitar que los niños puedan variar la programación del
emisor, dispone de un bloqueo.
• Durante su funcionamiento, debe tenerse la precaución de
PELIGRO: NO CUBRIR EL APARATO. NO LO USE
PARA SECAR ROPA. Si se cubre, existe el riesgo de
producirse un sobrecalentamiento.

RCW + 5
ES
ES
ES
1. ADVERTENCIAS GENERALES
mantener el aparato alejado de materiales combustibles tales
como cortinas, moquetas, muebles, etc.
• Este aparato no está pensado para ser usado por personas
(incluidos niños) con capacidades físicas reducidas, sensoriales
o mentales, con poca experiencia o conocimiento, al menos que
estén bajo supervisión de una persona responsable de su seguridad
con las instrucciones de uso del aparato. Los niños deben ser
supervisados para asegurar que no juegan con el aparato.
• Los niños menores de 3 años deben mantenerse fuera del alcance
del aparato a menos que sean continuamente supervisados. Los
niños desde 3 años y menores de 8 años deben sólo encender/
apagar el aparato siempre que éste haya sido colocado o instalado
en su posición de funcionamiento normal prevista y que sean
supervisados o hayan recibido instrucciones relativas al uso del
aparato de una forma segura y entiendan los riesgos que el aparato
tiene.
• Los niños desde 3 años y menores de 8 años no deben enchufar,
regular y limpiar el aparato o realizar operaciones de mantenimiento.
• Este aparato puede ser usado por niños mayores de 8 años y
por personas con discapacidades físicas, sensoriales o mentales,
o sin experiencia o conocimientos, siempre y cuando hayan sido
debidamente formados y sean supervisados por alguien que
entienda los riesgos.
• La limpieza y el mantenimiento a realizar por el usuario no se
deben hacer por niños. Los niños no deben jugar con el aparato.
• PRECAUCIÓN: Algunas partes de este producto pueden
ponerse muy calientes y causar quemaduras. Debe ponerse
atención particular cuando los niños y las personas vulnerables
estén presentes.
• No tocar las partes externas del emisor cuando esté en
funcionamiento.
• Antes del primer arranque o antes del comienzo de la campaña
de invierno o cuando el emisor no se ha usado durante muchos
días, el aparato debe ser limpiado (siga los pasos del punto
“mantenimiento” de este manual.

ES
6 RCW +

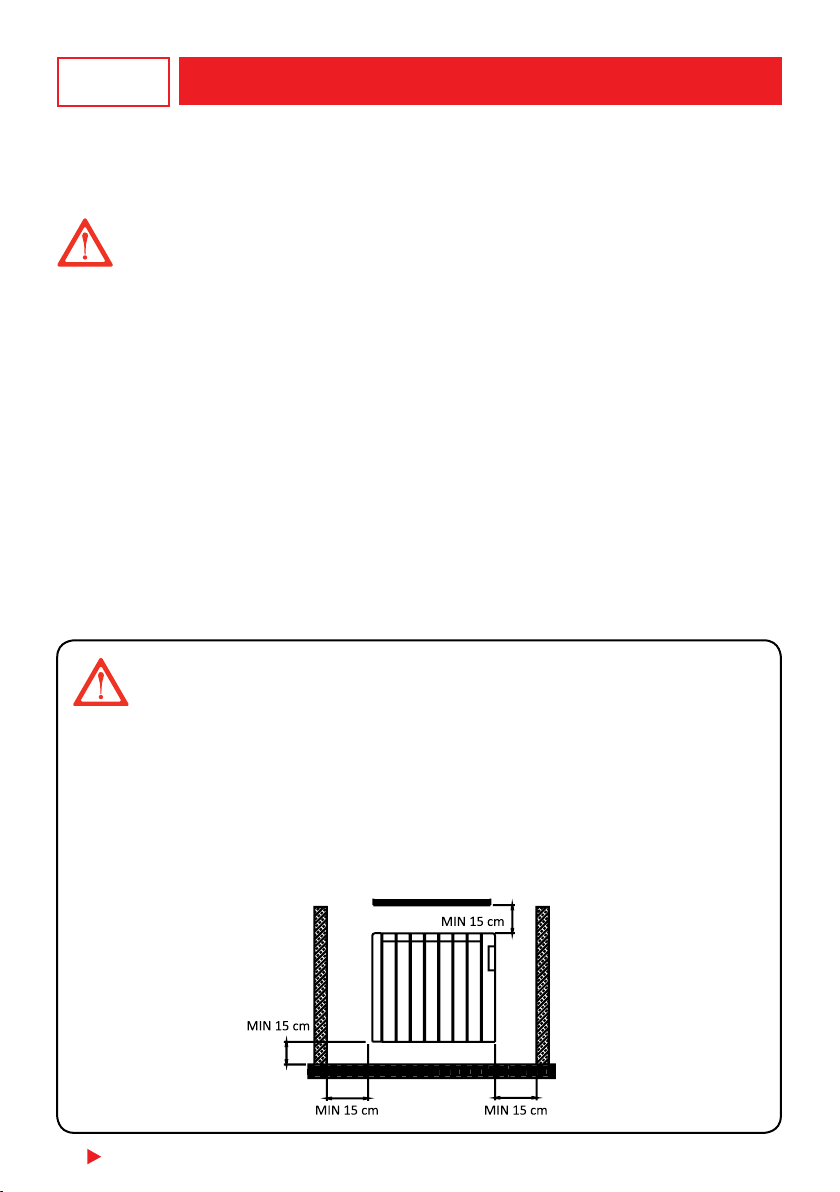

• Es indispensable que el emisor SE FIJE FIRMEMENTE A UNA PARED ESTABLE Y
NIVELADA.
• Comprobar que exista un enchufe cerca de donde lo vaya a situar.
• Saque del interior de la caja de embalaje la plantilla donde se indica la posición de los
taladros para colocar el aparato a la pared.
• Para evitar problemas es necesaria una distancia mínima de 15 cm entre el emisor y
cualquier material.
2. INSTALACIÓN
IMPORTANTE
• Es normal que en las primeras puestas en marcha, el aparato
produzca olores. Ponga en marcha el aparato en un lugar ventilado
durante 2 ó 3 horas.
• PRECAUCIÓN: Para evitar riesgos de asxia, no dejar las bolsas
y demás accesorios al alcance de bebes y niños.
• Este emisor NO puede funcionar con centralitas externas
programables o cualquier otro dispositivo de control exterior.
• El efecto de la convención, junto a otros factores ambientales,
puede causar decoloración en las supercies metálicas y en los
plásticos.
• Los contrastes de temperatura pueden generar “chasquidos” o
ruidos en el aparato. Esto no es un fallo del emisor, sino que se
debe a la dilatación/contracción del aluminio.
• Cuando se desechen los emisores, deben tenerse en cuenta
los requisitos establecidos por la legislación para el tratamiento y
reciclaje de los residuos.

RCW + 7
ES
ES

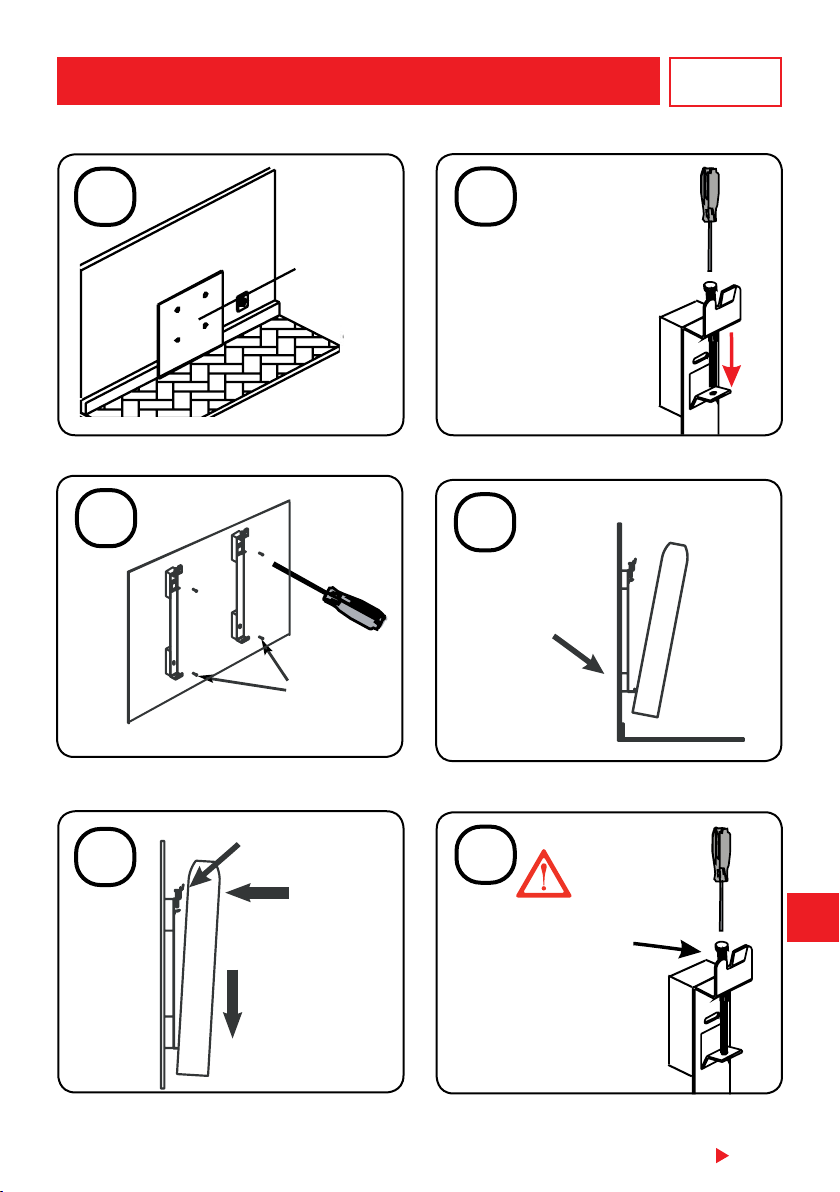

Plantilla
incluida
1
4 Tornillos
5,5 x 50 mm
3
2. INSTALACIÓN
1. Colocar
2. Caer
3. Apoyar
5
Apoye el
emisor
1
3
2
4
Atornille hasta
tocar la patilla
inferior
(M. 6 x 40 mm)
2
Atornille
completamente
para jar el
emisor
6
IMPORTANTE:

ES
8 RCW +
INFORMACIÓN
3.1 PANEL DE CONTROL
5
1
23
4
1. Tecla Disminuir / Manual o Automático
2. Tecla Aumentar / Función “Boost”
3. Item anterior / Sincronización con App
“Haverland BT”
4. Próximo item / Programación / Antihielo
5. Pantalla
(W)
450
800
1100
1400
1700
“A” (mm)
380
380
380
380
380
“B” (mm)
246
246
246
246
246
“C” (mm)
102,5
308
514
514
719
3. FUNCIONAMIENTO

RCW + 9
ES
ES
3. FUNCIONAMIENTO
3.3 CONFIGURAR DÍA Y HORA
A
Pulse el
interruptor ON/
OFF situado
en el lateral
derecho.
3.2 ¡EMPECEMOS!
1
DÍA DE LA SEMANA
O
Seleccione día de la
semana presionando
HORA PULSAR
1 = LUNES, .....
NOTA 1
Versión
“software”
2
3
4

ES
10 RCW +
3. FUNCIONAMIENTO
A
Seleccione la hora
actual presionando
O
MINUTOS
Seleccione los
minutos presionando
O
Al programar su radiador con
nuestra App “Haverland BT”, la
hora y el día actual se actualizará
automáticamente.
PULSAR
PULSAR
MODO ANTIHIELO
Pulse la tecla
para conectar el aparato.
APARATO EN
FUNCIONAMIENTO
5 6
7
8
9

RCW + 11
ES
ES
3. FUNCIONAMIENTO

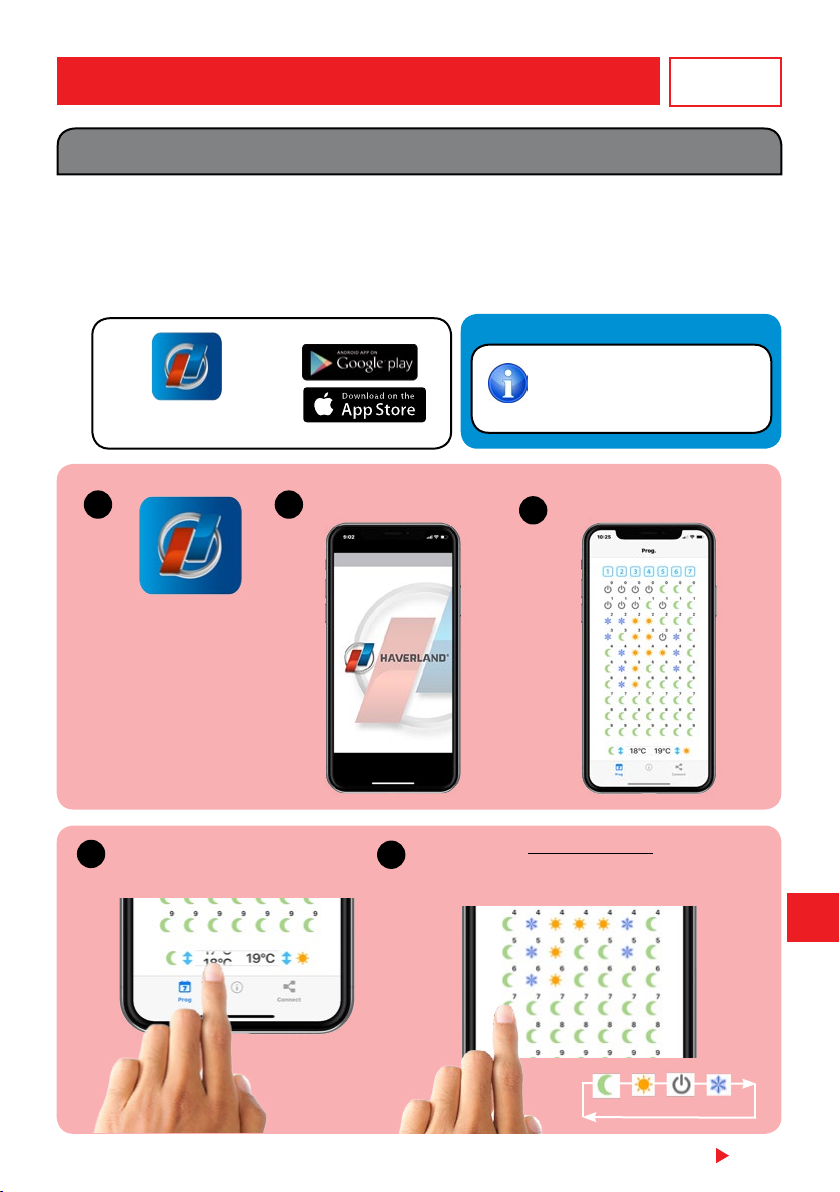

3.4 APP “HAVERLAND BT”
Haverland ha desarrollado una App sencilla y funcional para que pueda realizar un programa
semanal, día a día, hora a hora, sin necesidad de tener que programar directamente en su
radiador.
Descargue la aplicación “Haverland BT” en su smartphone y/o tablet desde AppleStore
(iOS) o en Google Play (Android).
HAVERLAND BT
Asegúrese de que la app
descargada sea la indicada.
21
HAVERLAND BT
3
Pantalla
inicio
Pantalla
programación
4Elija las temperaturas
de confort y economía. 5Pulsando sucesivamente sobre los
símbolos, elija el modo funcionamiento
deseado para cada hora y día.
NOTA 2

ES
12 RCW +
3. FUNCIONAMIENTO
6Pulsar sobre la tecla
“Connect” para pasar a la
pantalla “Conexión”.
7
Para facilitarle la programación, puede copiar el programa realizado un día a los
días siguientes que se desee.
Pulsar sobre el
día a copiar (por ejemplo, lunes “1”).
Pulsar sobre los días a copiar (por
ejemplo, martes, miércoles y jueves).
Active su conexión BT.
8Pulsar la tecla
para activar la
conexión.
NOTA 3

RCW + 13
ES
ES
3. FUNCIONAMIENTO
9Pulsar
A continuación, el aparato aparecerá
en su smartphone. Pulse sobre el
indicativo “HAVERLAND”. Aparecerá
un rectangulo gris.
El radiador esta enlazado
con su smartphone o tablet.
12 Para finalizar, “envíe” el
programa configurado a su
radiador pulsando:
10
11

ES
14 RCW +
3. FUNCIONAMIENTO
Una vez enviado el programa al aparato, el radiador pasará a modo
automático, sea cual sea el modo de funcionamiento en curso, incluido el modo
“anti-hielo”.

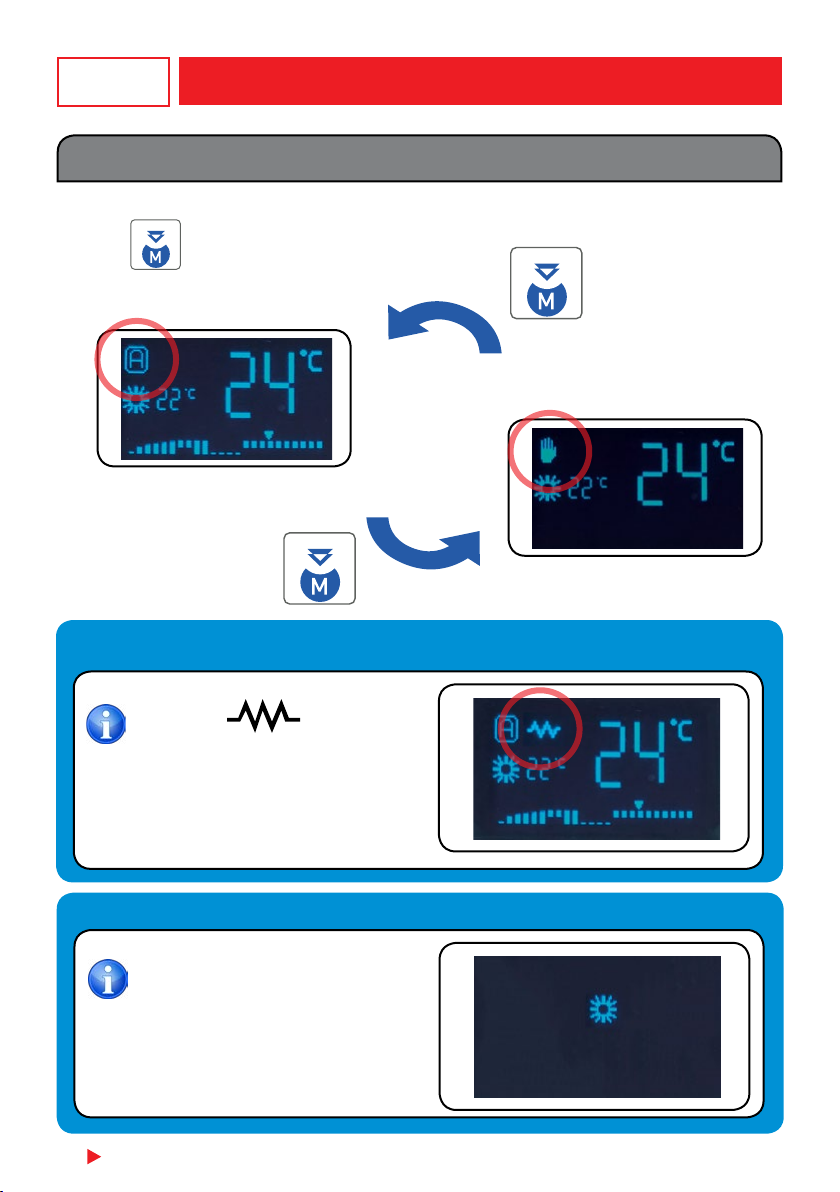

MODO AUTOMÁTICO
Si no recuerda el programa
que está congurado en su
radiador, puede “recuperarlo”
y verlo en la pantalla
PROGRAMACIÓN, pulsando:
Para congurar otro
radiador, desconecte
el radiador actual
del smartphone o
tablet, pulsando en
la app:
Los símbolos
indican que el radiador
está en modo
AUTOMÁTICO y
está conectado a su
dispositivo móvil.
NOTA 4
NOTA 5
NOTA 6

RCW + 15
ES
ES
3. FUNCIONAMIENTO
Recuerde que para enlazar su dispositivo móvil con su radiador debe:
Pulsar y pulsar la tecla
NOTA 7
3.5 DESCONEXIÓN RED ELÉCTRICA / CORTE SUMINISTRO
Si el radiador se mantiene desconectado de la red eléctrica
(por ejemplo, interruptor del emisor desconectado) o si se
produce un corte del suministro eléctrico superior a 2
horas, DEBE ACTUALIZAR EL RELOJ Y EL DÍA DE LA
SEMANA.
Se mantiene en memoria el resto de los parámetros programados (temperaturas y programación).
Para actualizar el reloj y el día de la semana se puede realizar de dos maneras:
Vía App “Haverland BT” (recomendada):
Si tiene descargada la App “Haverland BT”, enlace
su dispositivo móvil a su radiador (siga el punto
anterior 3.4) y pulse en la App .
El reloj se actualizará vía internet.
En el radiador:
Seguir el punto 3.3 del manual “CONFIGURAR DÍA Y HORA”.

ES
16 RCW +
3. FUNCIONAMIENTO
3.6 ELECCIÓN MODO DE FUNCIONAMIENTO
MODO AUTOMÁTICO
MODO MANUAL
Elija modo de funcionamiento, AUTOMÁTICO o MANUAL, pulsando sucesivamente la
tecla .
El símbolo indica que el
radiador ESTÁ CALENTANDO.
NOTA 8
IMPORTANTE:
Después de 20 segundos
aproximadamente sin actuar
sobre ninguna tecla, aparece en
la pantalla el símbolo del modo
de funcionamiento activado. Este
símbolo se moverá aleatoriamente
por la pantalla.

RCW + 17
ES
ES
3. FUNCIONAMIENTO
En modo manual, el radiador funciona como un termostato de ambiente.
Elija modo de funcionamiento MANUAL, pulsando sucesivamente la tecla hasta
que aparezca el símbolo “mano” en la pantalla.
MODO MANUAL
MODO MANUAL
CONFORT
MODO MANUAL
ECONOMÍA
Elija el modo de funcionamiento, CONFORT, ECONOMÍA o ANTIHIELO, pulsando
sucesivamente la tecla .
3.7 MODO MANUAL
MODO MANUAL
ANTIHIELO
3.8 CAMBIAR TEMPERATURAS DE ECONOMÍA Y CONFORT
Para modicar las temperaturas de confort y economía, se puede realizar de tres maneras:
Opción 1ª:
Via “Haverland BT” App (Recomendamos esta opción):
Siga los pasos indicados en el punto “3.4 APP” HAVERLAND BT”.

ES
18 RCW +
TEMPERATURA ECONOMÍA
B
1
MODO MANUAL
En modo manual o automático, pulse continuamente la tecla .
Pulse o para ajustar la temperatura de economía. Pulsar para conrmar.
Pulse o para ajustar la temperatura de confort. Pulsar para conrmar.
En el radiador:
Siga estos pasos:
OPCIÓN 2ª:
OPCIÓN 3ª:
2
3
En el radiador:
Siga estos pasos:
Pulse sucesivamente la tecla
hasta elegir modo
MANUAL en su radiador.
Pulse la tecla durante
unos segundos hasta que
aparezca el reloj en pantalla.
Congure el reloj y el día actual
siguiendo los pasos del punto 3.3
“Congurar día y hora”. Una vez
congurados los minutos, pulse
la tecla para empezar a
modicar la temperatura de
economía.
3. FUNCIONAMIENTO

RCW + 19
ES
ES
8
5
TEMPERATURA CONFORT
Recuerde que el modo economía es la temperatura que usted debe establecer
cuando no se encuentra en la habitación o durante la noche, y el modo confort
es la temperatura que usted desea tener en la habitación cuando se encuentra
en ella.
NOTA 9
6
4
7
B
O
Seleccione la
temperatura de
economía deseada.
Valor mínimo = 10 ºC
Valor máximo = 18 ºC
Pulsar
O
Seleccione la
temperatura de
confort deseada.
Valor mínimo = 19 ºC
Valor máximo = 30 ºC
Pulsar
El aparato
queda listo para
funcionar.
3. FUNCIONAMIENTO

ES
20 RCW +

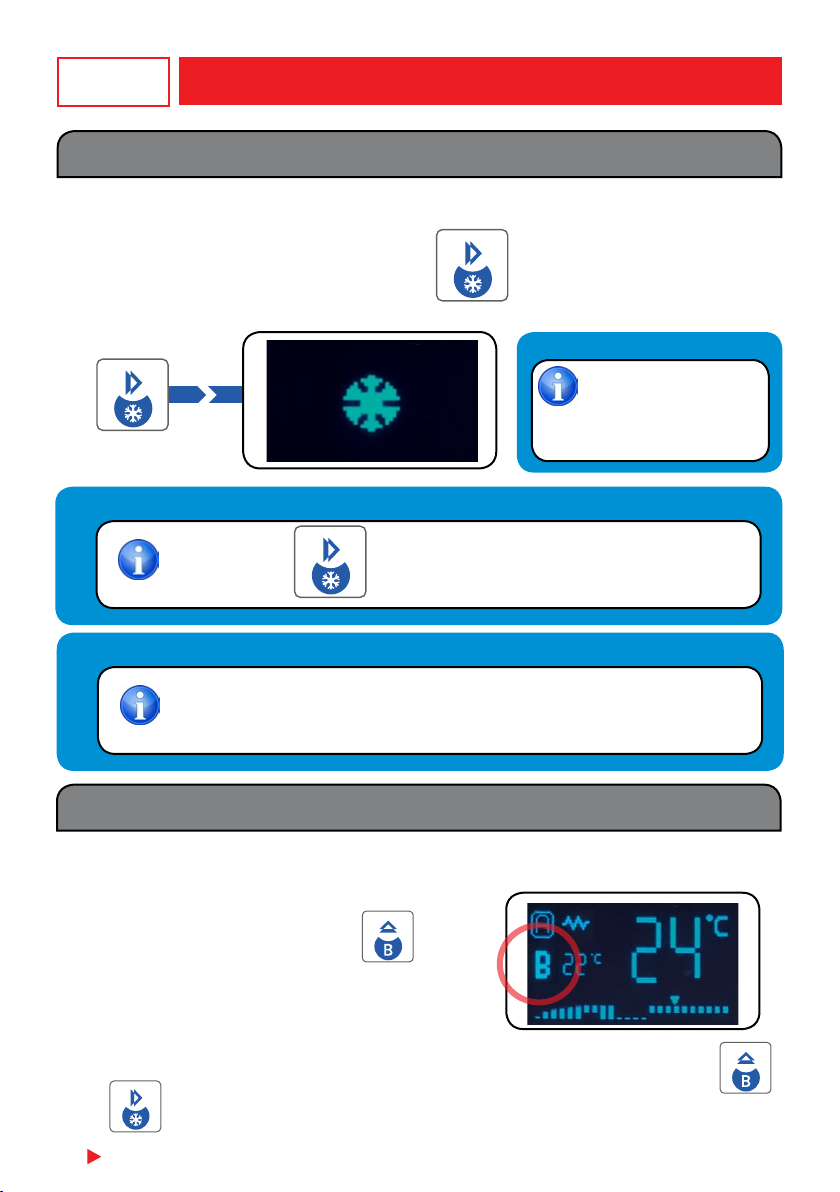

3.9 MODO ANTIHIELO
Gracias a este modo “antihielo” evitará las temperaturas extremas en su vivienda,
manteniendo la temperatura ambiente en 7ºC.
Para activar el modo antihielo, pulse la tecla .
MODO ANTIHIELO
La temperatura de antihielo (7 ºC) NO es modicable.
NOTA 12
Esta función pone el aparato en funcionamiento a máxima potencia durante dos horas,
independientemente del modo de funcionamiento que esté seleccionado. Esta función tiene
prioridad sobre cualquier otra.
Para activar esta función, pulse la tecla durante
2 segundos; aparecerá “B” en pantalla.
3.10 FUNCIÓN “BOOST” - FUNCIÓN 2 HORAS
Puede desactivar la función “Boost” antes de nalizar las 2 horas, pulsando la tecla
o .
Pulsando la tecla , el emisor volverá a conectarse en modo “MANUAL”..
NOTA 11
El símbolo “antihielo”
se desplazará
aleatoriamente por la
pantalla.
NOTA 10
3. FUNCIONAMIENTO
