HEIDENHAIN LC 2x1 User manual

Instrucciones de Montaje
Mounting Instructions
LC 2x1
8/2014

2
Índice
Página
3 Advertencias
4 Elementos suministrados
7 Indicaciones para el montaje
10 Posibilidades de montaje y tolerancias de construcción
12 Fijación de las piezas de la carcasa
18 Retroceder las cintas
19 Montaje de la cinta métrica
24 Retroceder los labios de estanqueidad
27 Fijar los labios de estanqueidad (pieza final E2)
28 Insertar la unidad palpadora
32 Fijar los labios de estanqueidad (pieza final E1)
33 Trabajos finales
34 Tensar la cinta graduada
37 Corrección lineal de errores
39 Indicaciones generales
Contents
Page
3 Warnings
4 Items supplied
7 Mounting information
10 Mounting options and mounting tolerances
12 Fastening the housing sections
18 Inserting the bearing strips
19 Mounting the scale tape
24 Pulling in the sealing lips
27 Fastening the sealing lips (end section E2)
28 Inserting the scanning unit
32 Fastening the sealing lips (end section E1)
33 Final steps
34 Tensioning the scale tape
37 Linear error compensation
39 General information

3

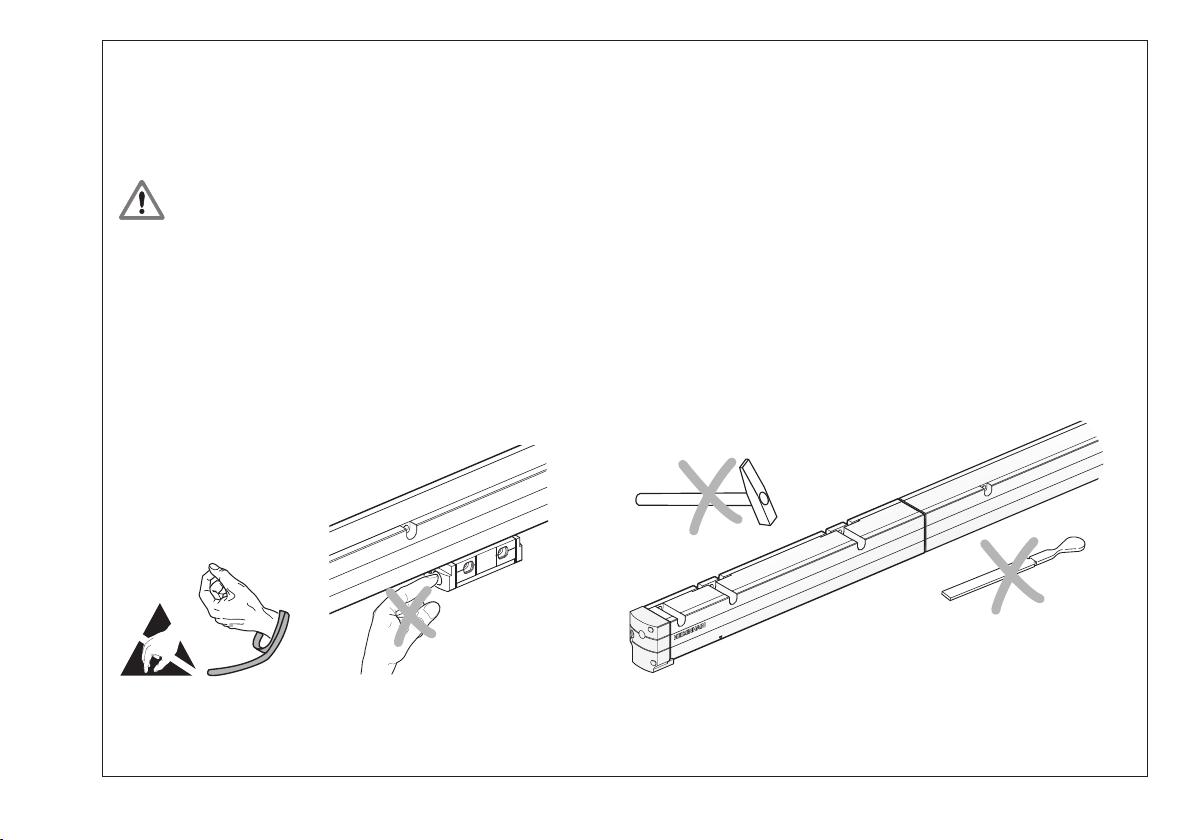

Advertencias
Atención: El montaje y la puesta en marcha deben realizados por un especialista cualificado,
observando las prescripiciones locales de seguridad.
Conectar o desconectar el conector sólo en ausencia de tensión.
¡La instalación debe ser conectada en ausencia de tensión.
Sólo poner en marcha el cabezal una vez montado.:
Note: Mounting and commissioning is to be conducted by a qualified specialist under compliance with local safety regulations.
Do not engage or disengage any connections while under power.
The system must be disconnected from power.
Scanning unit must first be installed before it is put into operation.
Warnings

4







 SN
ID
 D-83301 Traunreut - Made in Germany
LB 3x2 ML

A
K
M
T2
D
L
E1
E2
B
Volumen de suministro kit de piezas
Instrucciones de Montaje
Kit de piezas pequeñas
Cinta métrica (longitud de medición ML)
Etiqueta del modelo
Junta (recambio)
Labios
Pieza final de carcasa con aprisionadora
(también disponible en versión simétrica)
Pieza final de carcasa con dispositivo tensor
(también disponible en versión simétrica)
Cintas
Items supplied/Parts kit
Mounting Instructions
Small parts set
Scale tape (measuring length ML)
ID label
Seal (replacement)
Sealing lip
Housing end section with clamping device
(mirror-image version also available)
Housing end section with tensioning device
(mirror-image version also available)
Bearing strips

5
EW
O
PF
KW
S
FT

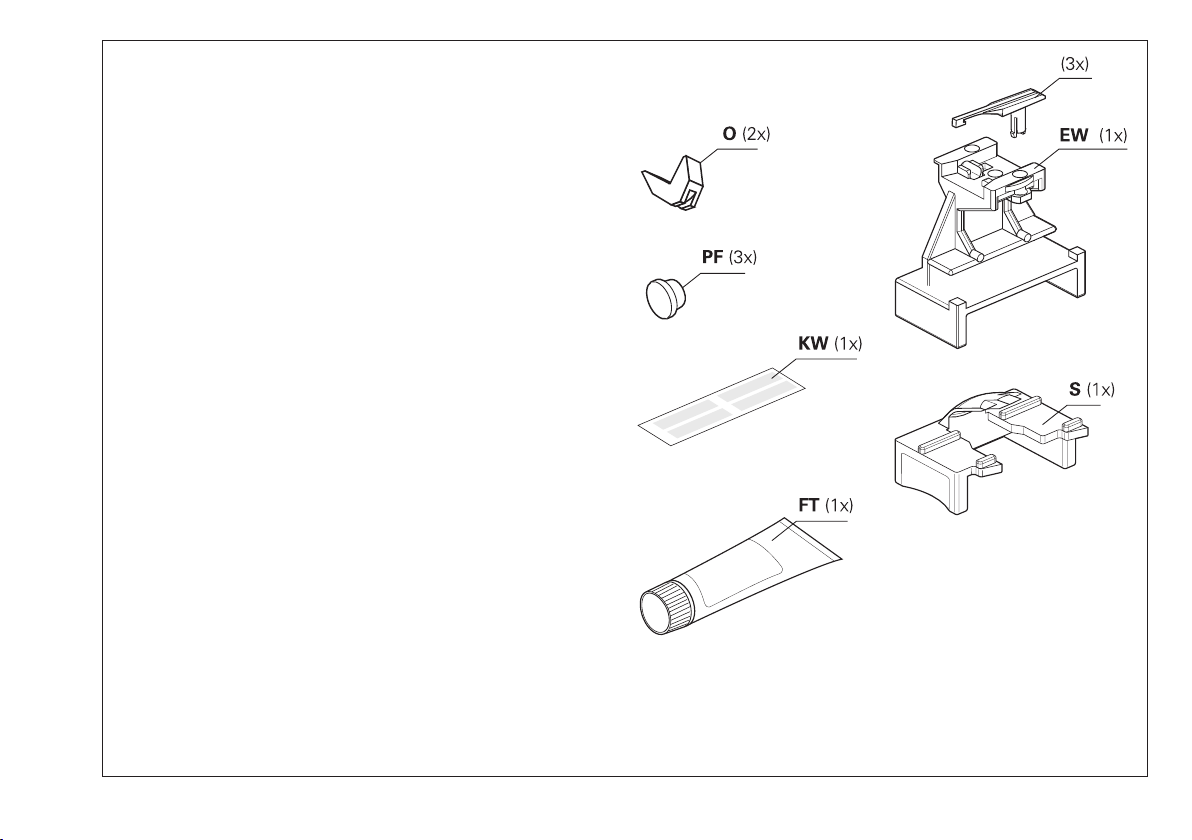

Volumen de suministro piezas pequeñas (K)
Herramienta de inserción
Aprisionador labios de estanqueidad
Taponado de barrenos
Placa de para valores de corrección
Deslizadera
Grasa para labios de estanqueidad y junta para piezas de carcasa
Scale tape puller
Sealing lip clamp
Plug
Label for compensation values
Slider
Grease for sealing lips and housing-section seal
Items supplied/Small parts set (K)

6
MG
AE
T
Volumen de suministro carcasa de cinta métrica, unidad palpadora
Carcasa de cinta métrica
Cabezal
Pedir por separado:
Regla de montaje, cable adaptador
Bloqueo de transporte
Items supplied/Scale-tape housing, scanning unit
Scale-tape housing
Scanning unit
To be ordered separately:
Mounting gauge, adapter cable
Shipping brace

7
www.heidenhain.de



Indicaciones para el montaje
Al desmontar las piezas finales de carcasa, es preciso tener en cuenta que todos los tornillos se deben reutilizar.
Para el desmontaje del aparato de medición hay que guardar la protección de transporte, piezas pequeñas y los elementos de embalaje.
Para más información, véase el folleto de HEIDENHAIN.
Mounting information
When disassembling the housing end sections, please keep in mind that all of the screws will be needed again!
Keep the transport protection, small parts set and packaging components for encoder disassembly.
For more information, see the HEIDENHAIN brochure.

8

Atención: Durante el montaje, es preciso tener en cuenta que no entren
impurezas en el aparato de medición.
Seleccionar una posición de montaje en la que los labios de
estanqueidad están protegidos contra la suciedad. Para montajes
verticales sobre superficies sin conexión de aire comprimido, eliminar el
tornillo situado en la parte inferior.
En caso de que exista un riesgo elevado de suciedad, se recomienda la
instalación de una tapa adicional con obturación entre la superficie de
montaje y la tapa.
Indicaciones para el montaje
Caution: Be sure that no contamination enters the encoder while you
are mounting the device.
Mount with sealing lips facing away from possible sources of
contamination. When mounting vertically, remove the screw at the
bottom  if compressed air is not used.
If there is significant danger of contamination, fit a protective cover over
the encoder with a seal between it and the mounting surface.
Mounting information

9
ID 226270-02 
ID 275239-01 
7
 10 l/min
1
± 0.2 bar


SW 2.5
 = 1±0.1 Nm
À=
=
*)
Seleccionar el montaje de tal modo que el recorrido máx. del
desplazamiento se encuentre dentro de la longitud de medición ML del
aparato de medición.
Conexión de aire comprimido. (Equipo de aire comprimido DA 400 en
forma de accesorio).
Posibilidad de conexión de aire comprimido en ambos lados
De uso preferente
Pedir por separado
Choose a mounting attitude such that the maximum traverse range is
within the measuring length ML of the encoder.
Connection of compressed air. (DA 400 compressed air unit as
accessory).
Compressed-air connection possible at either end
Preferred for use
Order separately

10
F =
k=
À=
Á=
w=



    

   

    

   



 



    

   
    

   




    

   







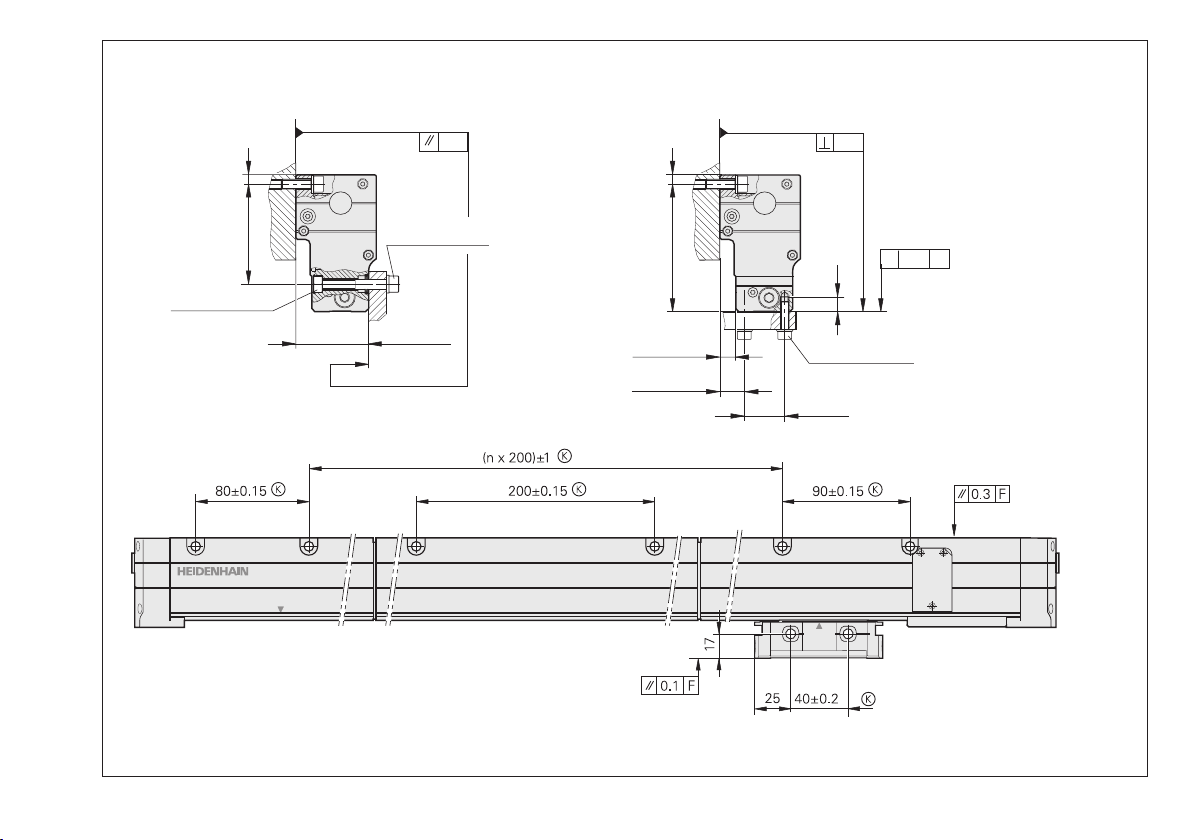

Posibilidades de montaje y tolerancias de construcción
Guía de la máquina
Cotas de las conexiones específicas del cliente
Montaje con borde de tope
Vista en corte de la carcasa de cinta métrica
Tener en cuenta las superficies de apoyo
Mounting options and mounting tolerances
Machine guideway
Required mating dimensions
Mounting with stop edge
Sectional view of scale tape housing
Pay attention to the mating surface

11





    





    
    

12







Fijación de las piezas de la carcasa
Las superficies de montaje no deben contener pintura.
Quitar la tapa de la pieza final E1, sacar la aprisionadora de la cinta
métrica KM.Quitar el film de protección y la tapa de protección.
Fastening the housing sections
Remove any paint from the mounting surfaces.
Remove housing end cap from end section E1, take out scale-tape
clamp KM.Remove protective film and protective cap.

13







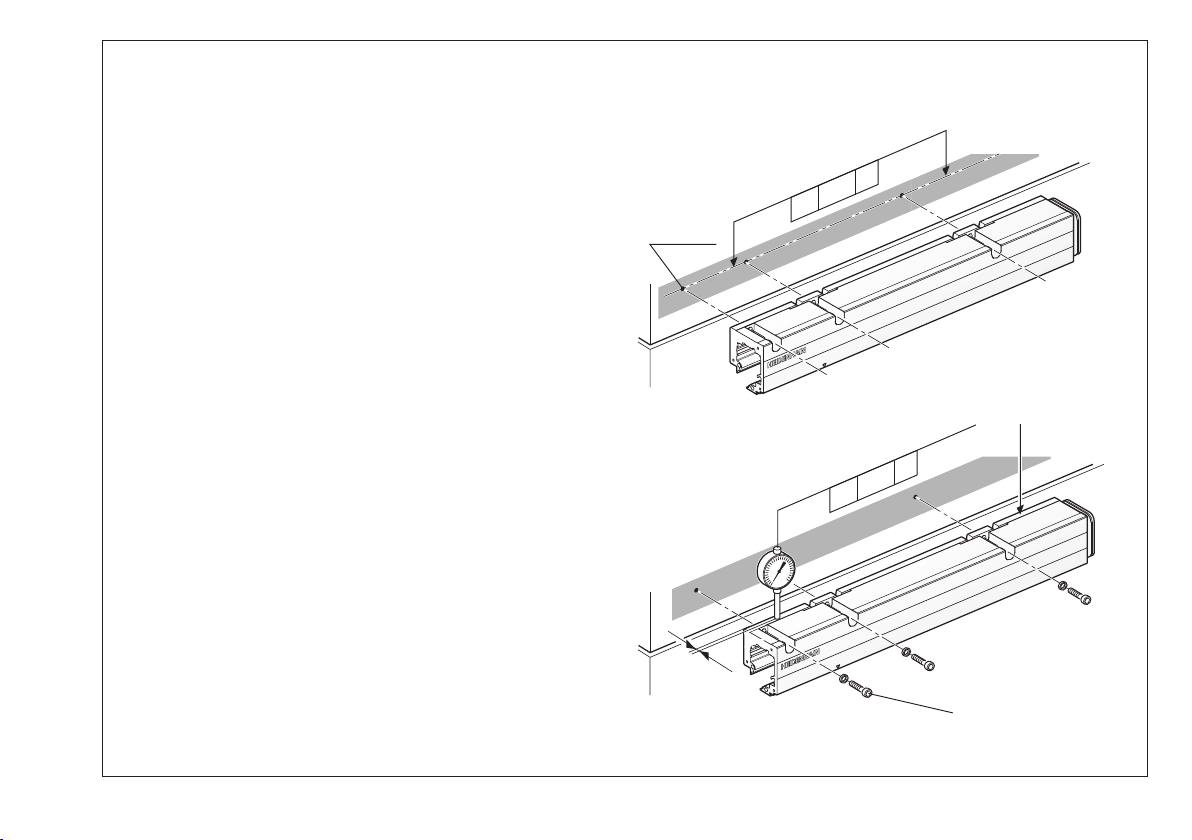

Instalar la rosca de fijación en la máquina.
F = Guía de máquina
Atornillar la pieza final de la carcasa y alinearla con la guía de máquina F.
Attach the threaded mounting holes to the machine.
F = Machine guideway
Screw on housing end section and align it to the machine guideway F.

14




*)
Fijación de las piezas de la carcasa

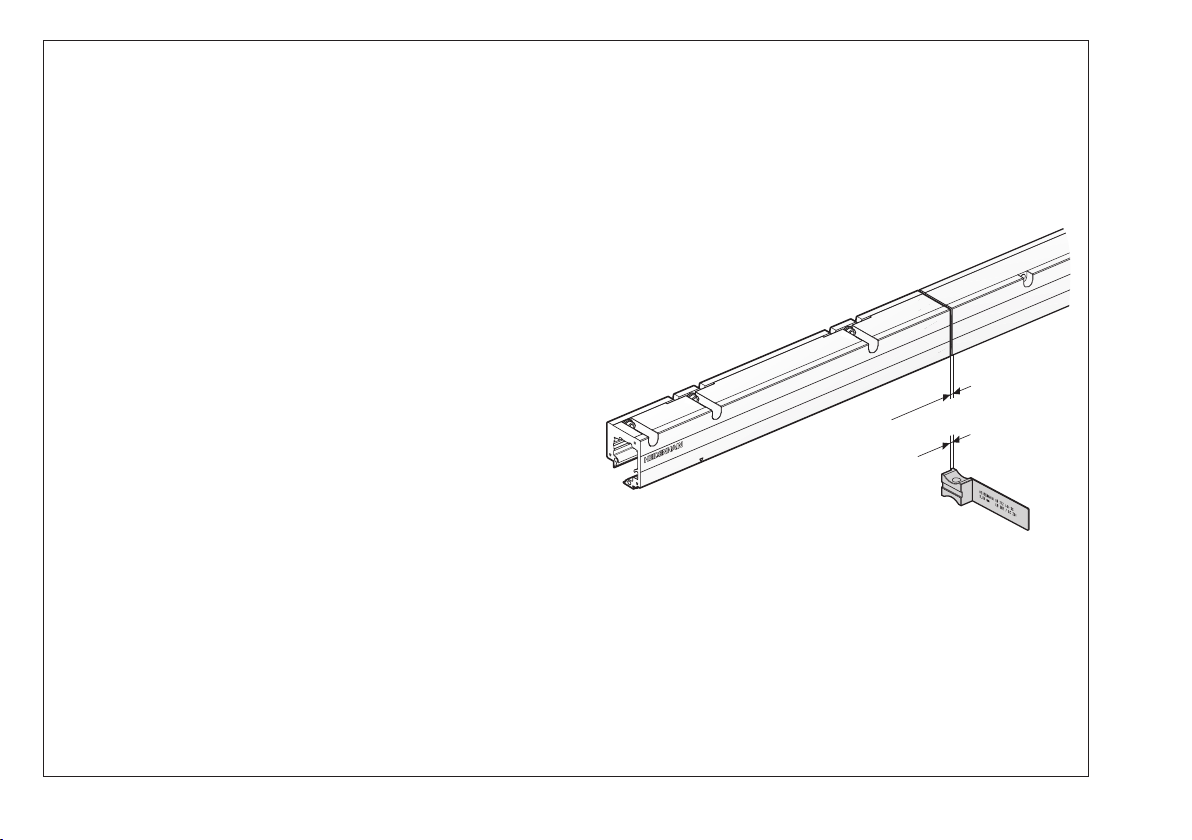

Mantener el intersticio entre las piezas de la carcasa.
Recomendación: utilizar la regla de montaje (pedir por separado).
Dentro de las tolerancias de taladro definidos, se permite una
tolerancia de ± 1 mm
Fastening the housing sections
Maintain correct gap between housing sections.
Recommendation: Use a mounting gauge (to be ordered separately).
Within the specified hole tolerances, a tolerance of ± 1 mm is also
permissible

15
2±0.3
// 0.3 F
M6: Md= 8 Nm
M5: Md= 5 Nm
MG
Deslizar la carcasa de cinta métrica MG sobre la pieza final de la carcasa. ¡Observar el intersticio!
Alinear la pieza intermedia de la carcasa con la dirección de la máquina y atornillarla.
Proceder del mismo modo con las demas piezas de carcasa.
Slide the scale-tape housing MG onto the housing end section. Mind the gap!
Align the housing middle section to the machine direction and screw it on.
Proceed accordingly with the other housing sections.

16





Fijación de las piezas de la carcasa
Quitar la tapa de carcasa de E2. Desatornillar la placa Q, soltar el tornillo S.
Quitar el film de protección y la tapa de protección.
Fastening the housing sections
Remove the housing end cap from E2. Remove cover plate Q, loosen screw S.
Remove protective film and protective cap.

17








Soltar el dispositivo tensor de la pieza final de carcasa E2.
Deslizar hacia fuera la placa de tope KA.
Deslizar la pieza final de carcasa E2 sobre la pieza central de la carcasa,
alinearla y fijarla.
Detach the tensioning device from housing end section E2.
Slide out stop plate KA.
Slide housing end section E2 onto the housing middle section, align and
fasten.

18








Retroceder las cintas
Las cintas se pueden retroceder con la herramienta EW.
Enganchar el gancho de la herramienta en la posición requerida.
Enganchar las cintas de tal modo que las esquinas oblícuas
apunten hacia arriba.
Insertar las cintas. Tener en cuenta que las cintas se encuentren
correctamente dentro de la ranura prevista.
Inserting the bearing strips
The bearing strips can be pulled in using scale tape puller EW.
Place the hooks of the scale tape puller in the required position.
Hook the bearing strips onto the catch such that beveled corners
point upwards.
Slide the bearing strips in. Ensure that the bearing strips are seated
properly in the groove.

19

ID SN
ML
Vk=147µm/m

D-83301 Traunreut-Germany








Montaje de la cinta métrica

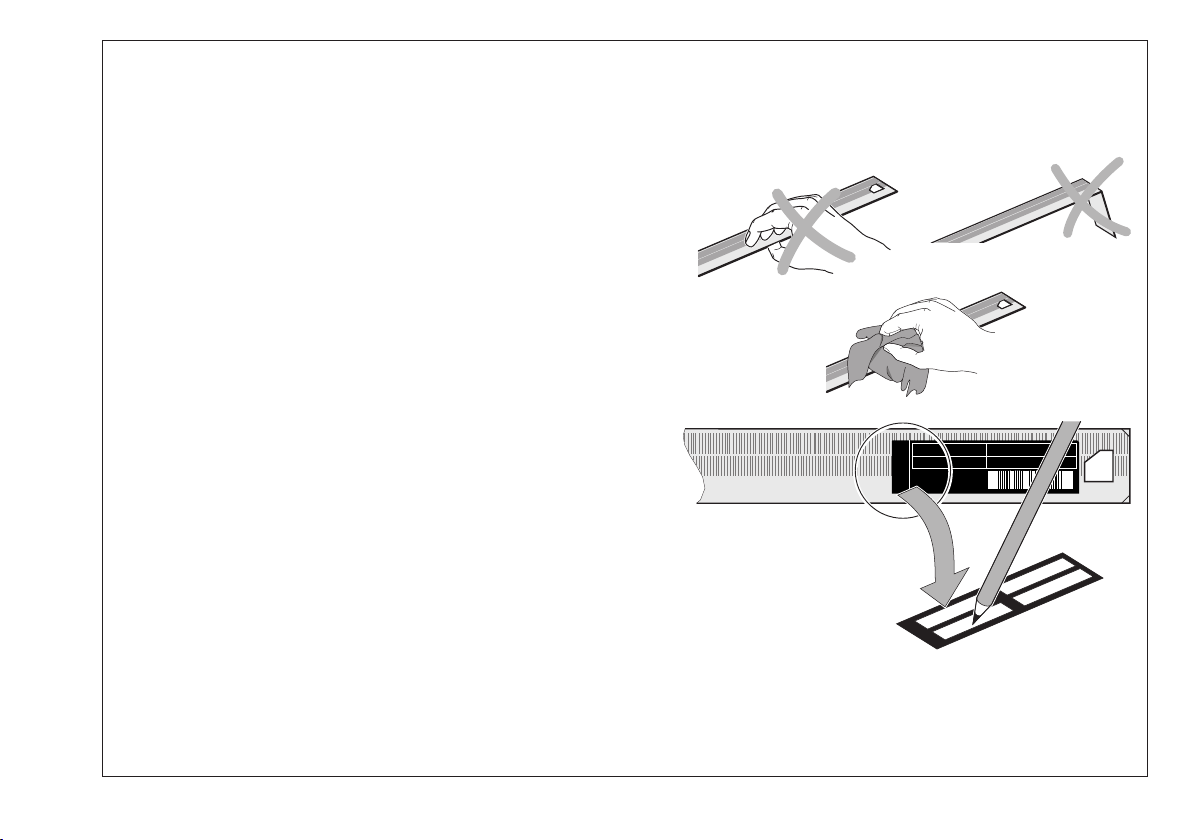

No tocar la cara divisora de la cinta métrica. No doblar la cinta métrica.
En caso de suciedad, limpiar las subdivisiones de la cinta métrica
cuidadosamente con un trapo limpio que no suelte pelusa y con alcohol
destilado o con alcohol isopropileno.
Anotar el factor de reducción VKy el número de serie de la cinta métrica
en la placa de suministrada.
Mounting the scale tape
Do not touch the graduation side of the scale tape. Do not bend the scale tape!
If contaminated, clean the graduation surface of the scale tape with a lint-free
cloth and distilled spirit or isopropyl alcohol.
Write down the shortening factor VKand the scale-tape serial number on
the supplied label.

20


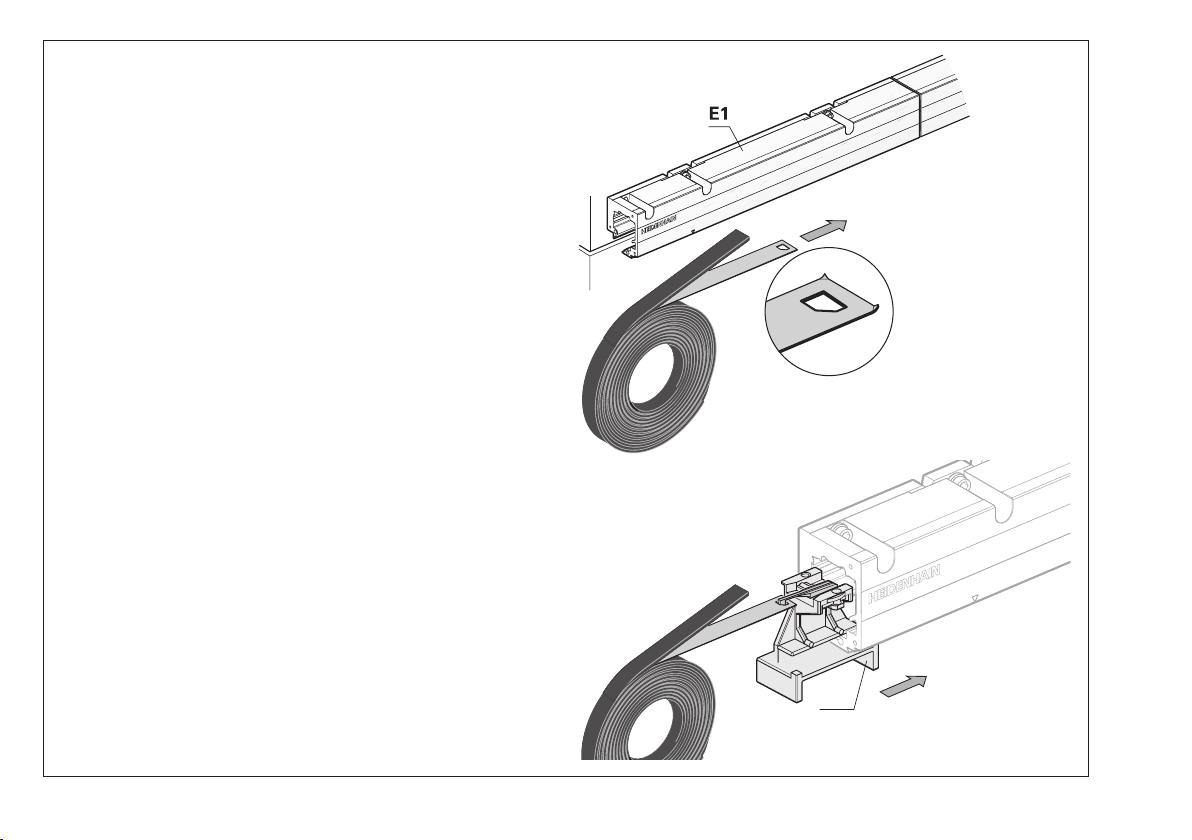

Montaje de la cinta métrica
Tirar la cinta métrica desde la pieza final de carcasa E1 en dirección E2.
Las divisiones deben apuntar hacia abajo. Observar la posición del
punzonado.
Enhebrar la herramienta EW, enganchar y retroceder la cinta métrica.
Mounting the scale tape
Pull in the scale tape from housing end section E1 toward E2.
The graduation must be facing downward. Pay attention to the
orientation of the punched-out part.
Insert the scale tape puller EW, hook in the scale tape and pull in.
