Heitronic Wheel User manual

Installatiehandleiding art. nr. 27412 Pagina 1 van 2 Stand 02.2009
NL Installatie- en gebruikershandleiding

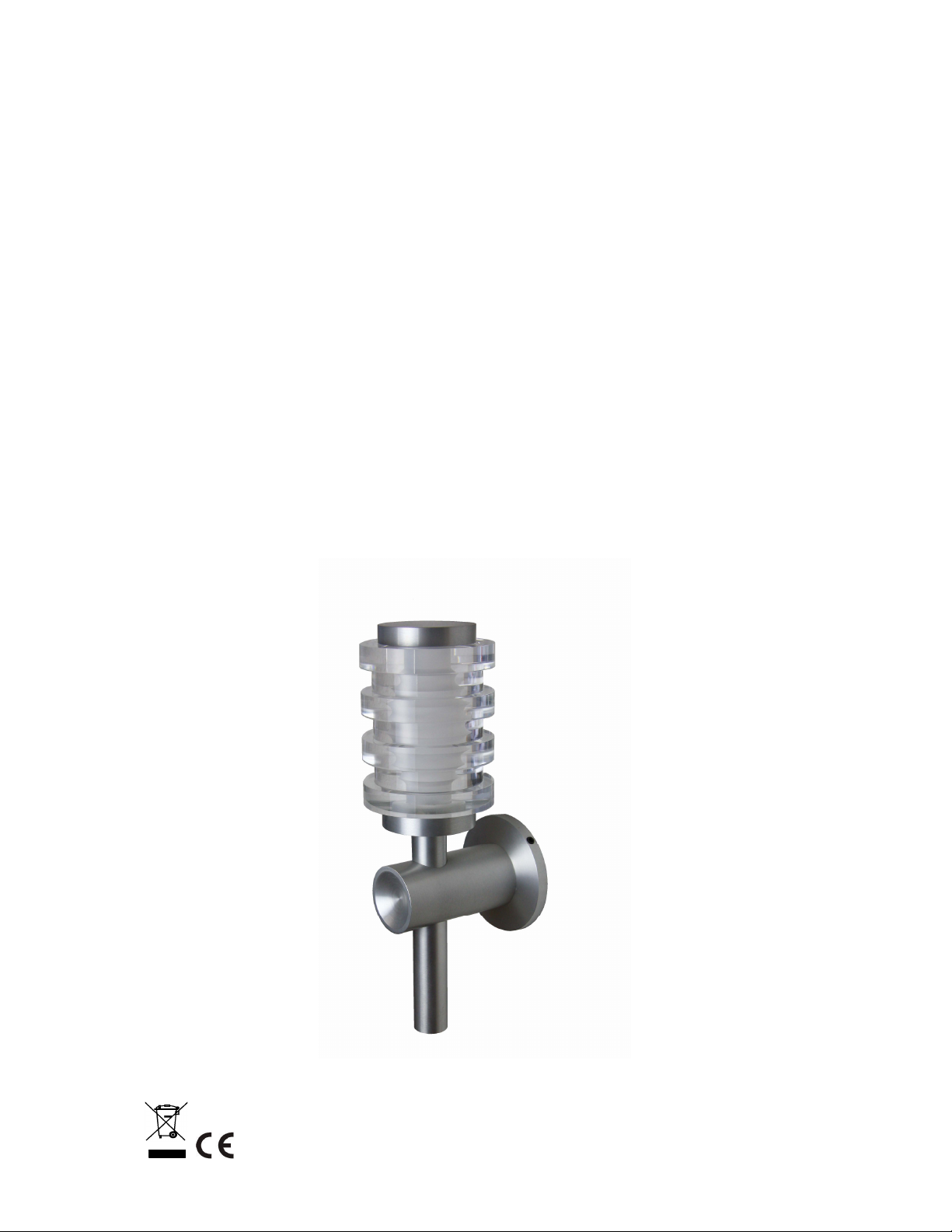

LED-lamp Wheel, 3 x 1 W
Art. nr. 27412
Allereerst hartelijk bedankt voor de aanschaf van onze lampen.
Onze LED-lamp is gemaakt van robuust en hoogwaardig materiaal en zorgt voor een maximaal lichtcomfort. Het
LED-lampkan worden geïnstalleerd op een normaal ontvlambaar oppervlakte. Dit product dient uitsluitend
binnenshuis in droge ruimten te worden gebruikt.
De lamp kan zowel binnen als buiten worden gebruikt.
Lees aandachtig de gebruikers- en installatiehandleiding door en bewaar deze zorgvuldig.
Wij zijn niet aansprakelijk voor materiële en/of lichamelijke schade die voortvloeit uit het niet opvolgen van de
instructies zoals omschreven in deze handleiding, het onjuist gebruik of het aanbrengen van veranderingen aan
het product.
Inhoud van de verpakking:
1 LED-lamp
installatie- en gebruikershandleiding
Technische gegevens:
Artikel Aansluiting Lamp LED-
Klasse
Besch.
gr.
Beschermings-
klasse
27412 220 - 240 V50 Hz
Sek. 12 V DC, 700mA
3 LED-lamp max. 3W
niet te vervangen 1 IP 54 II
Veiligheidsinstructies en waarschuwingen:
Kijk niet rechtstreeks in de LED-lichtbron – vooral niet voor een langere tijd. Richt de lichtstralen niet op
andere personen.
Controleer de lamp eerst op beschadigingen die tijdens het transport kunnen zijn ontstaan voordat u
deze in gebruik neemt. Bij beschadigingen aan de kabel of elektrische onderdelen mag de lamp niet
gebruikt worden. Reparaties mogen uitsluitend worden uitgevoerd door een erkende vakman.
Verpakkingsmateriaal buiten het bereik van kinderen en huisdieren houden. Verstikkingsgevaar!
Let op! De verpakking bevat kleine onderdelen die door peuters kunnen worden ingeslikt.
Tijdens het gebruik wordt de lamp heet. De behuizing wordt ook heet. Raak de lamp tijdens het gebruik
niet met blote handen aan.
Het product mag niet veranderd of omgebouwd worden. De garantie vervalt onmiddellijk indien er
veranderingen aan het product zijn aangebracht.
Onderhoud:
Controleer eerst of de stroomtoevoer onderbroken is voordat u met het reinigen begint.
Gebruik voor het reinigen een droge of lichtvochtige doek.
Gebruik geen chemicaliën, brandbare reinigingsmiddelen of schuurmiddelen. Deze kunnen krassen op
het oppervlak veroorzaken en/of of de isolaties van de lamp beschadigen.
Verwijdering:
Afgedankte elektrische en elektronische apparaten moeten gescheiden van het huishoudelijk afval naar
een officieel inzamelpunt worden gebracht.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installatiehandleiding art. nr. 27412 Pagina 2 van 2 Stand 02.2009
Installatie:
Dit product mag uitsluitend worden geïnstalleerd door een gekwalificeerde vakman.
Vergelijk de aansluitgegevens op het typeplaatje met die van de huisinstallatie. Deze moeten
overeenstemmen.
De lamp is geschikt voor de installatie op normaal ontvlambare oppervlakken. De lamp mag absoluut
niet afgedekt worden door warmtebewarende afdekkingen of dergelijke materialen.
De lamp dient voor de installatie spanningsloos geschakeld te worden en beveiligd te worden tegen het
per ongeluk inschakelen. Hiervoor dient u de betreffende zekering van de elektrische huisinstallatie uit te
zetten.
Bepaal de plaats van de montage. De lampen zijn geschikt voor in- resp. onderbouw. Monteer eerst de
in- resp. onderbouwhouders.
Controleer of de ondergrond en het bevestigingsmateriaal stevig genoeg zijn om het gewicht van de
lamp te dragen.
Montagebehuizing aan de gewenste montagepositie houden en boorgaten markeren. Gebruik
passende schroeven voor het bevestigen van de lamp. Let erop dat geen leidingen worden beschadigd.
Sluit nu de aansluitleidingen aan de fitting aan. In de regel is de bruine (of zwarte) kabel de faseleider;
sluit deze kabel aan de met „L“ gemarkeerde klem aan. De blauwe leiding moet aan de met „N“
gemarkeerde klem aangesloten worden.
Controleer nogmaals of de aansluiting volgens de voorschriften uitgevoerd is.
Kabels niet buigen; let er bij het leggen van de kabels op dat er geen trek- en draaikrachten optreden.
Bescherm alle kabels en isolaties tegen eventuele beschadigingen.
Let op een stabiele en betrouwbare bevestiging.
Zet de betreffende zekering van de huisinstallatie weer aan.
Het typeplaatje mag niet verwijderd worden.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installationsanweisung Art. Nr. 27412 Seite 1 von 2 Stand 02.2009
D Installations- und Bedienungsanweisung

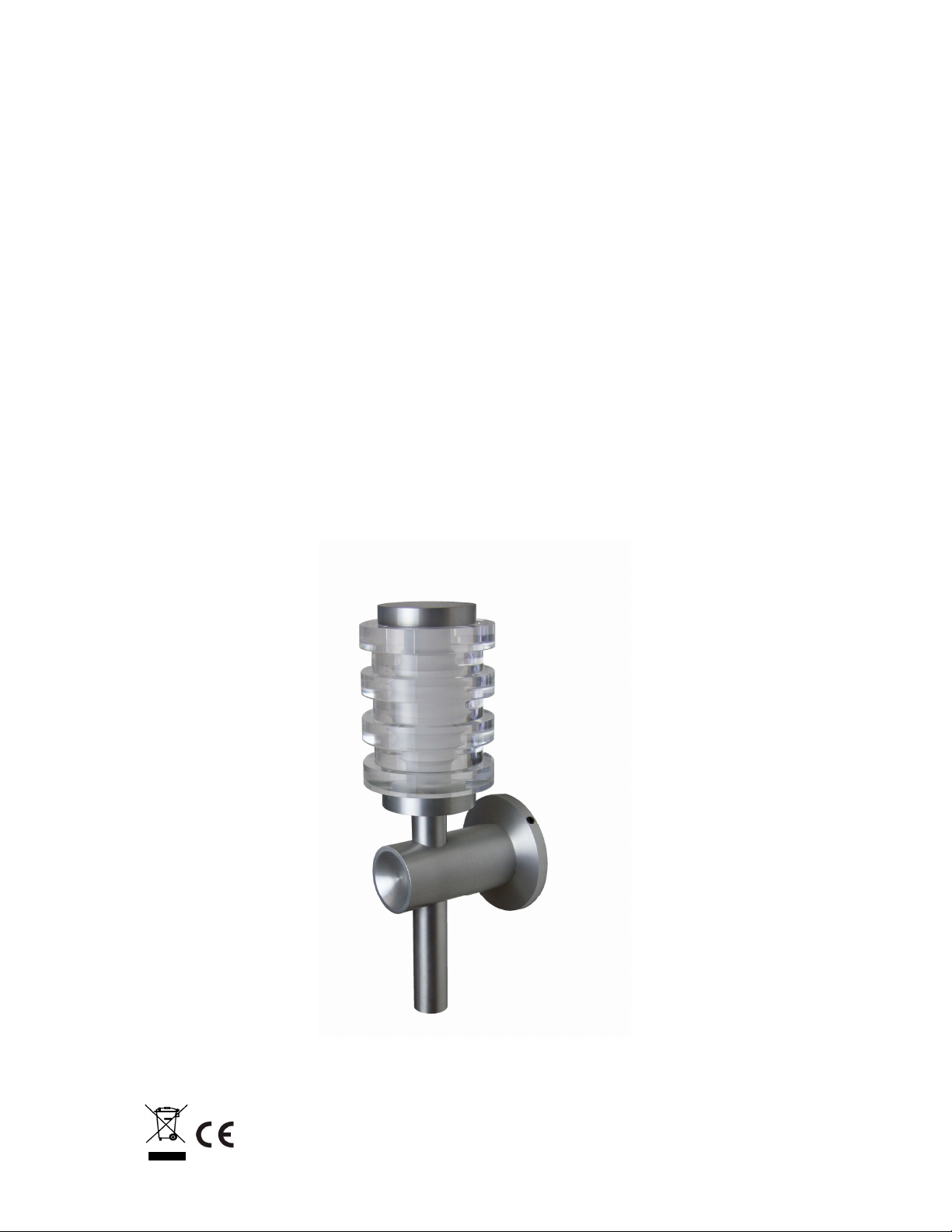

LED Leuchte „Wheel“ 3 x 1W
Art. Nr. 27412
Herzlichen Dank, dass Sie sich für den Kauf unserer Leuchten entschieden haben.
Unsere LED-Leuchte ist aus robusten und hochwertigen Materialien hergestellt und ermöglicht Ihnen eine
ansprechende Beleuchtung. Die Leuchte eignet sich zur Montage auf normal entflammbaren Oberflächen. Nur
zur Verwendung in trockenen Innenräumen geeignet.
Lesen Sie diese Installations- und Bedienungsanweisung sorgfältig durch und bewahren Sie diese zum
späteren Nachschlagen gut auf.
Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung, durch unsachgemäße Handhabung oder
für vorgenommene Änderungen am Produkt übernehmen wir keine Haftung.
Verpackungsinhalt:
1 LED-Leuchte
Installation- und Bedienungsanweisung
Technische Daten:
Artikel Anschluss Leuchtmittel LED-
Klasse
Schutz-
art
Schutz-
klasse
27412 220-240 V50 Hz
Sek. 12 V DC, 700mA
3 LED-Leuchtmittel max. 3W
nicht auswechselbar 1 IP 54 II
Sicherheits- und Warnhinweise:
Möglichst nicht direkt ungeschützt in die LED-Strahlung blicken – vor allem nicht über längere
Zeiträume. LED-Strahlung sollte nicht in die Augen von anderen Personen gerichtet werden.
Bevor Sie die Leuchte in Betrieb nehmen, versichern Sie sich, dass diese auf dem Transportweg nicht
beschädigt wurde. Bei Beschädigung am Kabel oder elektrischen Teilen darf die Leuchte nicht betrieben
werden. Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!
Vorsicht. Die Packung enthält Kleinteile, die von Kindern verschluckt werden könnten.
Während des Betriebes wird das Leuchtmittel heiß. Auch das äußere Lampengehäuse wird heiß.
Berühren Sie die Leuchte während des Betriebes nicht mit bloßen Händen.
Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen an der Leuchte
führen zum Erlöschen der Garantie (Gewährleistung).
Pflege und Wartung:
Vor der Reinigung müssen Sie sicherstellen, dass die Stromzufuhr unterbrochen ist.
Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.
Niemals Chemikalien, brennbare Reiniger oder Scheuermittel verwenden. Diese können die Oberflächen
und/oder die Isolierungen der Leuchte beschädigen.
Entsorgung:
Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als
Hausmüll entsorgt werden.

Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installationsanweisung Art. Nr. 27412 Seite 2 von 2 Stand 02.2009
Installation:
Dieses Produkt darf ausschließlich von einer qualifizierten Elektrofachkraft installiert werden.
Stellen Sie sicher, dass die Anschlusswerte Ihrer Hausinstallation der Stromzufuhr zur Leuchte mit den
Daten am Typenschild dieser Leuchte übereinstimmen.
Die Leuchte ist geeignet zum Einbau in normal entflammbaren Oberflächen. Die Leuchte darf unter
keinen Umständen durch wärmedämmende Abdeckungen oder ähnliche Werkstoffe abgedeckt werden.
Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und
gegen Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden
Sicherungsautomaten der Hausinstallation aus.
Bestimmen Sie den Ort der Anbringung. Die Leuchten sind zum An- bzw. Unterbau geeignet. Montieren
Sie zunächst die An- bzw. Unterbauhalterungen.
Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der Leuchte dauerhaft und zuverlässig
zu tragen.
Halten Sie das Montagegehäuse an die gewünschte Montageposition und markieren Sie die Bohrlöcher.
Zur Befestigung der Leuchte verwenden Sie geeignete Schrauben. Achten Sie darauf, dass keine
Leitungen beschädigt werden.
Schließen Sie nun die Anschlussleitungen an. In der Regel ist das braune (oder schwarze) Kabel der
Phasenleiter, schließen Sie diesen an die mit „L“ gekennzeichnete Klemme an. Der blaue Leiter muss an
die mit „N“ gekennzeichnete Klemme angeschlossen werden.
Kontrollieren Sie nochmals den ordnungsgemäßen Anschluss.
Kabel nicht knicken; bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind.
Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen
Achten Sie auf eine stabile und zuverlässige Befestigung.
Schalten Sie den Sicherungsautomaten der Hausinstallation wieder ein.
Das Typenschild darf nicht entfernt werden.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Instruction d'installation N° d'art. 27412 Page 1 de 2 Actualisation 02.2009
F Instruction d'installation et de maniement
Luminaire LED Wheel, 3 x 1W
N° d'article : 27412
Merci d'avoir fait l'acquisition de l'un de nos luminaires.
Notre luminaire LED est fabriqué dans des matériaux robustes et de haute qualité et vous offre un éclairage
approprié. Le luminaire convient pour un montage sur des surfaces normalement inflammables. Ne se prête qu’à
une utilisation dans des intérieurs secs.
Lisez attentivement cette instruction d'installation et de maniement et conservez-la précieusement afin de
pouvoir la consulter ultérieurement.
Nous ne sommes en aucun cas responsables des dommages sur des objets et des personnes résultant d'un
maniement non conforme ou de modifications effectuées sur le produit.
Contenu de l'emballage :
1 luminaire LED
Instruction d'installation et de maniement
Caractéristiques techniques :
Article Branchement Ampoule Classe
LED
Classe de
protection
Classe de
protection
27412 220 - 240 V50 Hz
Sek. 12 V DC, 700mA
3 ampoules LED max. 3W
non remplaçables 1 IP 54 II
Indications de sécurité et d'avertissement :
Ne pas fixer du regard directement et sans protection le rayonnement LED, en particulier pendant une
durée de temps élevée. Le rayonnement LED ne doit pas être dirigé vers les yeux d'autres personnes.
Avant de mettre le luminaire en service, assurez-vous que celui-ci n'a pas été abîmé lors de son
transport. En cas de détériorations sur le câble ou des éléments électriques, le luminaire ne doit plus
être utilisé. Les réparations ne doivent être effectuées que par un spécialiste.
Gardez le matériau d'emballage hors de portée des enfants et des animaux domestiques. Danger de
suffocation!
Attention. L'emballage contient des petites pièces pouvant être avalées par les enfants.
L'ampoule chauffe pendant le fonctionnement. Le boîtier extérieur du luminaire chauffe également. Ne
touchez jamais à mains nues le luminaire pendant le fonctionnement.
Le produit dans sa totalité ne doit pas être modifié ou transformé. Toute modification sur le luminaire
conduit à une annulation de la garantie (condition de garantie).
Entretien et maintenance :
Avant le nettoyage, veillez à ce que le courant soit coupé.
Utilisez pour le nettoyage un linge sec ou légèrement humide.
Ne jamais utiliser de produits chimiques, de nettoyants inflammables ou de produits abrasifs. Ceux-ci
pourraient détériorer les surfaces et/ou les isolations du luminaire.
Elimination :
Les appareils électroniques usagés doivent être déposés aux points de collecte publics et ne doivent
pas être éliminés avec les déchets ménagers.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Instruction d'installation N° d'art. 27412 Page 2 de 2 Actualisation 02.2009
Installation :
Ce produit ne doit être installé que par un spécialiste qualifié.
Assurez-vous que les paramètres d'alimentation électrique de l'installation domestique vers le luminaire
correspondent bien aux données présente sur la plaque signalétique de ce produit.
Le luminaire est approprié au montage dans des surfaces normalement inflammables. Le luminaire ne
doit en aucun cas être recouvert par des matériaux d'isolation thermique ou tous autres matériaux
similaires.
Avant l'installation, les lignes de connexion du bâtiment doivent être mises hors tension et sécurisées
contre une remise en marche. Désactivez pour ceci les automates de fusibles de l'installation
électrique.
Déterminez le lieu de montage. Les luminaires sont compatibles avec un montage en applique voire
encastré. Montez tout d'abord les supports de montage en applique voire encastré.
Veillez à ce que la surface de support et les matériaux de fixation puissent supporter pendant une
longue durée et en toute fiabilité le poids du luminaire.
Amenez le boîtier de montage à la position de montage désirée et marquez les trous de perçage.
Utilisez des vis appropriées pour la fixation du luminaire. Veillez à n’endommager aucun câble.
Branchez les conducteurs à la douille. En règle générale, le conducteur brun (ou noir) est la phase qui
doit être branchée à la borne marquée de la lettre « L ». Le conducteur bleu doit être branché à la borne
marquée de la lettre « N ».
Contrôlez encore une fois si le branchement a été fait correctement.
Ne pas plier les câbles ; veiller à ce que les câbles et prises ne soient pas soumis à des forces de
traction et de torsion. Protégez tous les câbles et les isolations de détériorations éventuelles.
Veillez à ce que la fixation soit stable et fiable.
Réactivez l'automate de fusibles de l'installation électrique.
La plaque signalétique ne doit pas être retirée.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installation instruction Art. No. 27412 Page 1 of 2 Status 02.2009
GB Installation and operating instructions
LED light “Wheel” 3 x 1 W
Art. No. 27412
Many thanks for deciding to buy our lights.
Our LED light is made out of sturdy, high value materials and will provide you with quality lighting. The LED light
is suitable for installation on a normal flame-proofed upper surface. Only for use in dry, inside rooms.
Please read through installation and operation instructions carefully and keep these in a safe place for
future reference.
We do not accept liability for damage to persons or property caused by non observation of the instructions,
improper handling or for unauthorized changes made to the product.
Package contents:
1 LED light
Installation and operating instructions
Technical data:
Article Connection Illuminant LED-
Class
Protection
type
Protection
Class
27412 220 - 240 V50 Hz
Sek. 12 V DC, 700mA
3 LED illuminants max. 3W
cannot be changed 1 IP 54 II
Safety and warning notes:
Do not look directly into the LED - especially for longer periods of time - without protecting your eyes. A
LED beam should not be directed into other people's eyes.
Make sure, before using the light that it has not been damaged during transportation. Do not operate the
light if the cable or the electrical parts are damaged. Repairs may only be done by a specialist
electrician.
Keep packaging materials well away from children and pets. Danger of suffocation!
Be careful. The packaging contains small parts which can be swallowed by children.
The illuminant is hot when it is in operation. The outer lamp housing will also be hot. Do not touch the
light with your bare hands when it is being operated.
The entire product must neither be changed nor converted. Changes made to the light lead to annulment
of the guarantee (warranty).
Care and servicing:
You must make sure that the power supply is disconnected before cleaning.
Use a dry, or slightly damp cloth for cleaning.
Never use chemicals, inflammable cleaners or abrasives for cleaning. These can damage the surface
and / or the insulations of the light.
Disposal:
Old electronic equipment must be brought to public connection points and must not be disposed of as
household waste.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

Installation instruction Art. No. 27412 Page 2 of 2 Status 02.2009
Installation:
This product may only be installed by a qualified specialist electrician.
Make sure that the connection values of your building installation for the power supply to the light comply
with the data stated on the name plate of this light.
The light is suitable for installation into normal inflammable surfaces. The light must not be covered
under any circumstances whatsoever with thermally insulating coverings or similar materials.
Before the installation is done, the connection lines to the building must be switched free from voltage
and protected against being switch on again. Take the appropriate automatic circuit breakers out of the
junction box in the building.
Decide on the location where installation has to take place. The lights are suitable for surface mounting
or under cabinet mounting. Mount the brackets for surface mounting or under cabinet mounting.
Make sure that the base and the fastening material are suitable and the weight of the lights can be
supported permanently and reliably.
Hold the installation casing in the desired installation position and mark the drill holes. Use suitable
screws for fastening the light. Make sure that no lines are damaged.
Proceed by connecting the wiring cables. Usually, the brown (or black) wire is the phase conductor;
connect it with the terminal marked "L". Connect the blue wire with the terminal marked "N".
Check again if the components are properly connected.
Do not bend the cable, make sure that the cable and the plug are free from strain and rotational forces.
Protect all cables and insulations from possible damage.
Make sure you have a stable and reliable fastening.
Switch on the circuit breakers of the junction box in the building again.
The name plate must not be removed.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein
