Helios EDR Owner's manual

EDR
Helios Ventilatoren
Elektronischer Druck Regler
Nr. 82938. 001/0113
Montage- und Betriebsvorschrift
L-BAL-E192-D 1320 Art.-Nr.
deutsch

Inhaltsübersicht
1 Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.1 Bedeutung der Betriebsanleitung . . . . . . . . . . . . . . . . . . . 4
1.2 Zielgruppe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.3 Haftungsausschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
1.4 Urheberrecht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
3 Produktübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.1 Einsatzbereich . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.2 Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3.3 Lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3.4 Entsorgung / Recycling . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.1 Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.2 Temperatureinflüsse bei der Inbetriebnahme . . . . . . . . 8
5 Elektrische Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.1 Sicherheitsvorkehrungen . . . . . . . . . . . . . . . . . . . . . . . . . . 8
5.2 EMV-gerechte Installation der Steuerleitungen . . . . . . 9
5.3 Anschluss Spannungsversorgung . . . . . . . . . . . . . . . . . . 9
5.4 Ausgangsspannung 0 - 10 V . . . . . . . . . . . . . . . . . . . . . . . 9
5.5 Eingang für Umschaltung Sollwert 1 / Sollwert 2 . . . . 9

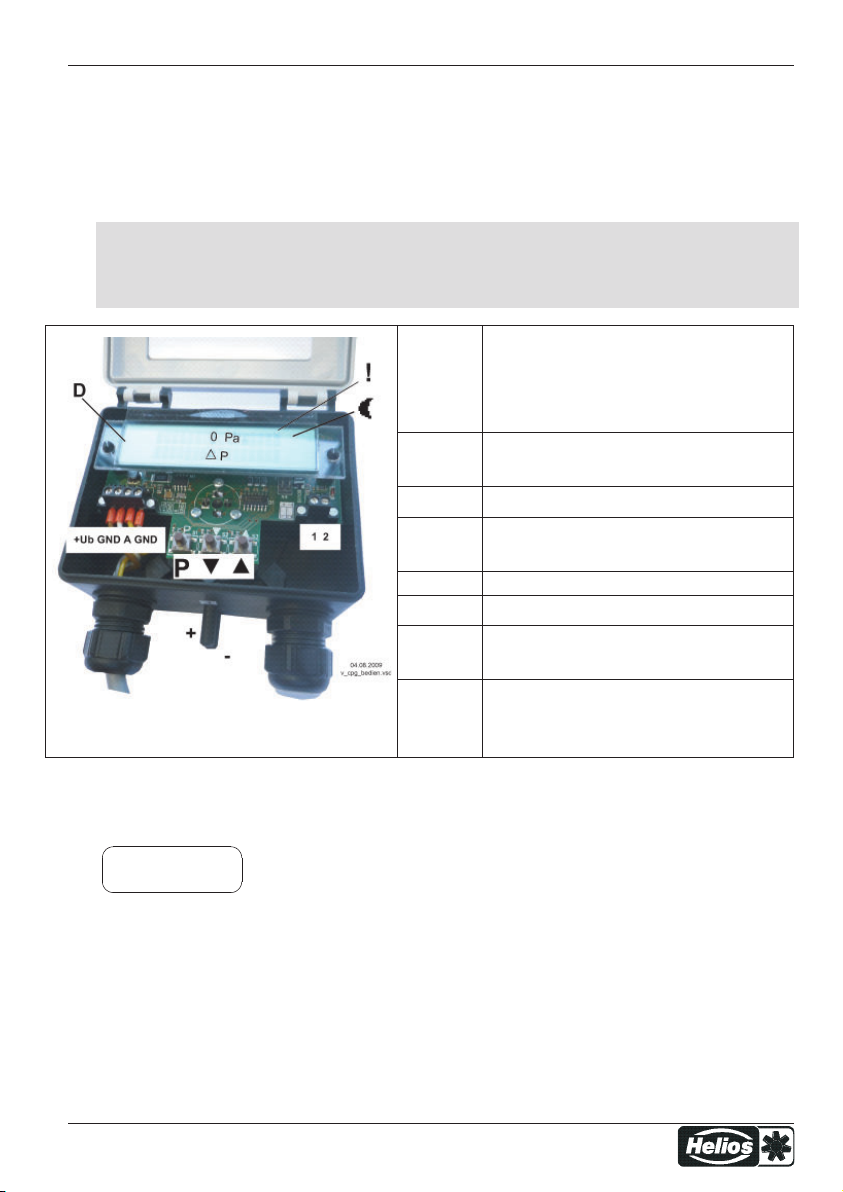

6 Geräteaufbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
7 Menüführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
7.1 Menüstruktur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
7.2 Menüs der Betriebsarten 4.00 - 4.01 . . . . . . . . . . . . . . . . 12
8 Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
8.1 Vorgehensweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Montage- und Betriebsvorschrift EDR
L-BAL-E192-D 1320 Art.-Nr.
2/20

8.2 Messbereiche und Genauigkeit des Drucksensors . . . 13
9 Programmierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
9.1 Auswahl der Betriebsart . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
9.2 Drucksensor 4.00 / Druckregler 4.01 . . . . . . . . . . . . . . . . 15
9.2.1 Grundeinstellung 4.00 und 4.01 . . . . . . . . . . . 15
9.2.2 Einstellungen für den Betrieb, nur 4.01 . . . . . 15
10 Sensorfunktion prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
11 Anhang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
11.1 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
11.2 Anschlussplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
11.3 Maßblatt [mm] . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
11.4 Service und Information . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Montage- und Betriebsvorschrift EDR
L-BAL-E192-D 1320 Art.-Nr.
3/20

1 Allgemeine Hinweise
1.1 Bedeutung der Betriebsanleitung
Lesen Sie vor Installation und Inbetriebnahme sorgfältig diese Be-
triebsanleitung, um einen korrekten Gebrauch sicherzustellen!
Wir weisen darauf hin, dass diese Betriebsanleitung nur geräte-
bezogen und keinesfalls für die komplette Anlage gilt!
Die vorliegende Betriebsanleitung dient zum sicherheitsgerechten
Arbeiten an und mit dem genannten Gerät. Sie enthält Sicherheits-
hinweise, die beachtet werden müssen, sowie Informationen, die
für einen störungsfreien Betrieb des Gerätes notwendig sind.
Die Betriebsanleitung ist am Gerät aufzubewahren. Es muss ge-
währleistet sein, dass alle Personen, die Tätigkeiten am Gerät
auszuführen haben, die Betriebsanleitung jederzeit einsehen kön-
nen.
1.2 Zielgruppe
Die Betriebsanleitung wendet sich an Personen, die mit der Pla-
nung, Installation, Inbetriebnahme, sowie Wartung und Instandhal-
tung betraut sind und über die ihrer Tätigkeit entsprechenden
Qualifikation und Kenntnisse verfügen.
1.3 Haftungsausschluss
Änderungen der Konstruktion und technischen Daten behalten wir
uns im Interesse der Weiterentwicklung vor. Aus den Angaben,
Abbildungen bzw. Zeichnungen und Beschreibungen können des-
halb keine Ansprüche hergeleitet werden. Der Irrtum ist vorbehal-
ten.
Wir haften nicht für Schäden aufgrund von Fehlgebrauch, sach-
widriger Verwendung, unsachgemäßer Verwendung oder als
Folge von nicht autorisierten Reparaturen bzw. Veränderungen.
1.4 Urheberrecht
Diese Betriebsanleitung enthält urheberrechtlich geschützte Infor-
mationen. Die Betriebsanleitung darf ohne vorherige Genehmi-
gung weder vollständig noch in Auszügen fotokopiert, vervielfäl-
Montage- und Betriebsvorschrift EDR Allgemeine Hinweise
L-BAL-E192-D 1320 Art.-Nr.
4/20

tigt, übersetzt oder auf Datenträgern erfasst werden. Zuwider-
handlungen sind schadensersatzpflichtig. Alle Rechte vorbehal-
ten, einschließlich solcher, die durch Patenterteilung oder Eintra-
gung eines Gebrauchsmusters entstehen.
2 Sicherheitshinweise
•Montage, elektrischer Anschluss und Inbetriebnahme dürfen
nur von einer Elektrofachkraft, entsprechend den elektrotech-
nischen Regeln (u. a. DIN EN 50110 od. DIN EN 60204)
vorgenommen werden!
•Personen, die mit Planung, Installation, Inbetriebnahme
sowie Wartung und Instandhaltung in Verbindung mit dem
Gerät betraut sind, müssen über die ihrer Tätigkeit entsprech-
enden Qualifikation und Kenntnisse verfügen. Zusätzlich
müssen sie Kenntnisse über Sicherheitsregeln, EG-Richtli-
nien, Unfallverhütungsvorschriften und der entsprechenden
nationalen Vorschriften sowie regionale und innerbetriebliche
Vorschriften besitzen.
•Das Gerät ist ausschließlich für die in der Auftragsbestäti-
gung genannten Aufgaben bestimmt. Eine andere oder darü-
ber hinausgehende Benutzung, wenn nicht vertraglich verein-
bart, gilt als nicht bestimmungsgemäß. Für hieraus resultie-
rende Schäden haftet der Hersteller nicht. Das Risiko trägt
allein das Verwenderunternehmen.
•Es ist grundsätzlich verboten, Arbeiten an unter Spannung
stehenden Teilen durchzuführen.
•Die Spannungsfreiheit ist mit einem zweipoligen Spannungs-
prüfer festzustellen.
•Der Betreiber ist verpflichtet, das Gerät nur in einwandfreiem
Zustand zu betreiben.
•Elektrische Ausrüstungen sind regelmäßig zu überprüfen:
Lose Verbindungen sind wieder zu befestigen, beschädigte
Leitungen oder Kabel sofort auszutauschen.
•Elektrische Einrichtungen niemals mit Wasser oder anderen
Flüssigkeiten reinigen.
Montage- und Betriebsvorschrift EDR Sicherheitshinweise
L-BAL-E192-D 1320 Art.-Nr.
5/20

•Bei einer Störung oder bei Ausfall des Gerätes ist zur Ver-
meidung von Personen- oder Sachschäden eine separate
Funktionsüberwachung mit Alarmierungsfunktionen erforder-
lich, Ersatzbetrieb muss berücksichtigt werden!
3 Produktübersicht
3.1 Einsatzbereich
Druckregelung für Lüftungssysteme.
3.2 Funktion
Sensor mit Membranmesswerk zur Messwertübertragung von
Druck, Unterdruck oder Differenzdruck nicht aggressiver Gase.
Der zu messende Differenzdruck wirkt auf eine Silikonmembrane,
deren Lageänderung von einer Messfeder wegabhängig kompen-
siert wird.
Funktion bei Druckanstieg am “Plus”- Anschluss gegenüber Druck
am “Minus”- Anschluss.
Die Lageänderung der Membrane wird von einem Differentialt-
ransformator erfasst und über eine Elektronik in ein Ausgangs-
signal von 0 - 10 V umgeformt.
Je nach programmierter Betriebsart kann das Gerät als Sen-
sor oder als Regelmodul für Druck eingesetzt werden.
•Bei Betrieb als Drucksensor liefert das Gerät ein zum Meßbe-
reich proportionales Ausgangssignal (0 - 10 V).
•Bei Betrieb als Regelmodul für Druck ist es die Aufgabe des
Gerätes, den eingestellten Sollwert zu erreichen und einzu-
halten. Dazu wird der gemessene Istwert (Sensorwert) mit
dem eingestellten Sollwert verglichen und daraus die Stell-
größe bestimmt. Über den geregelten Ausgang (0 - 10 V)
kann z. B. ein Drehzahlsteller für Ventilatoren oder direkt ein
EC-Ventilator angesteuert werden.
Montage- und Betriebsvorschrift EDR Produktübersicht
L-BAL-E192-D 1320 Art.-Nr.
6/20

3.3 Lagerung
•Das Gerät muss trocken und wettergeschützt in Originalver-
packung gelagert werden.
•Vermeiden Sie extreme Hitze- oder Kälteeinwirkung.
•Vermeiden Sie zu lange Lagerzeiten (wir empfehlen max. ein
Jahr).
3.4 Entsorgung / Recycling
Die Entsorgung muss sachgerecht und umweltschonend, nach
den gesetzlichen Bestimmungen erfolgen.
4 Montage
4.1 Allgemeine Hinweise
Achtung!
Um einen Defekt des Gerätes aufgrund von Montagefehlern oder
Umgebungseinflüssen zu vermeiden, müssen während der
mechanischen Installation die unten aufgeführten Punkte beachtet
werden:
•Vor der Montage Gerät aus Verpackung nehmen und auf
eventuelle Transportschäden überprüfen!
•Gerät mit geeigneten Befestigungsmitteln auf sauberen, trag-
fähigen Untergrund montieren und nicht verspannen!
•Eine Montage auf vibrierendem Untergrund ist nicht zulässig!
•Bei der Montage auf Leichtbauwänden dürfen keine unzu-
lässig hohen Schwingungen bzw. Schockbelastungen vor-
handen sein. Besonders das Zuschlagen von Türen, die in
diesen Leichtbauwänden integriert sind, kann zu sehr hohen
Schockbelastungen führen. Deshalb empfehlen wir in diesem
Fall die Geräte von der Wand zu entkoppeln.
•Bohrspäne, Schrauben und andere Fremdkörper dürfen nicht
ins Innere des Gerätes eindringen!
Montage- und Betriebsvorschrift EDR Montage
L-BAL-E192-D 1320 Art.-Nr.
7/20

•Montieren Sie das Gerät außerhalb des Verkehrsbereiches,
achten Sie dabei jedoch auf gute Zugänglichkeit!
•Nicht benötigte Kabeleinführungen verschließen!
•Schützen Sie das Gerät vor direkter Sonnenbestrahlung!
•Der Drucksensor ist lageabhängig, deshalb muss die Monta-
ge senkrecht an möglichst erschütterungsfreier Stelle erfol-
gen (Kabeleinführungen und Druckanschlüsse unten).
•Der Anschluss der Druckleitungen erfolgt mit Kunststoff-
schlauch (bauseits), Innendurchmesser 4 / 5 mm.
4.2 Temperatureinflüsse bei der Inbetriebnahme
Vermeiden Sie kondensierende Feuchtigkeit und darauf beruhen-
de Funktionsstörungen, indem Sie das Gerät bei Raumtemperatur
lagern!
5 Elektrische Installation
5.1 Sicherheitsvorkehrungen
Gefahr durch elektrischen Strom
•Arbeiten an elektrischen Teilen dürfen nur von einer Elektro-
fachkraft oder elektrisch unterwiesenen Personen unter Auf-
sicht einer Elektrofachkraft gemäß den Regeln der Technik
durchgeführt werden.
•Die Programmierung des Gerätes erfolgt bei geöffnetem
Deckel und anliegender Versorgungsspannung bzw. Span-
nung für die Umschaltung Sollwert 1/2. Verwenden Sie auss-
chließlich Stromquellen, die eine sichere elektrische Tren-
nung der Betriebsspannung nach IEC/DIN EN 60204-1 ge-
währleisten. Berücksichtigen Sie zusätzlich die allgemeinen
Anforderungen an PELV-Stromkreise gemäß IEC/DIN EN
60204-1.
•Elektrische Ausrüstungen sind regelmäßig zu überprüfen:
Lose Verbindungen sind wieder zu befestigen, beschädigte
Leitungen oder Kabel sofort auszutauschen.
Montage- und Betriebsvorschrift EDR Elektrische Installation
L-BAL-E192-D 1320 Art.-Nr.
8/20

•Elektrische Einrichtungen niemals mit Wasser oder anderen
Flüssigkeiten reinigen.
Information

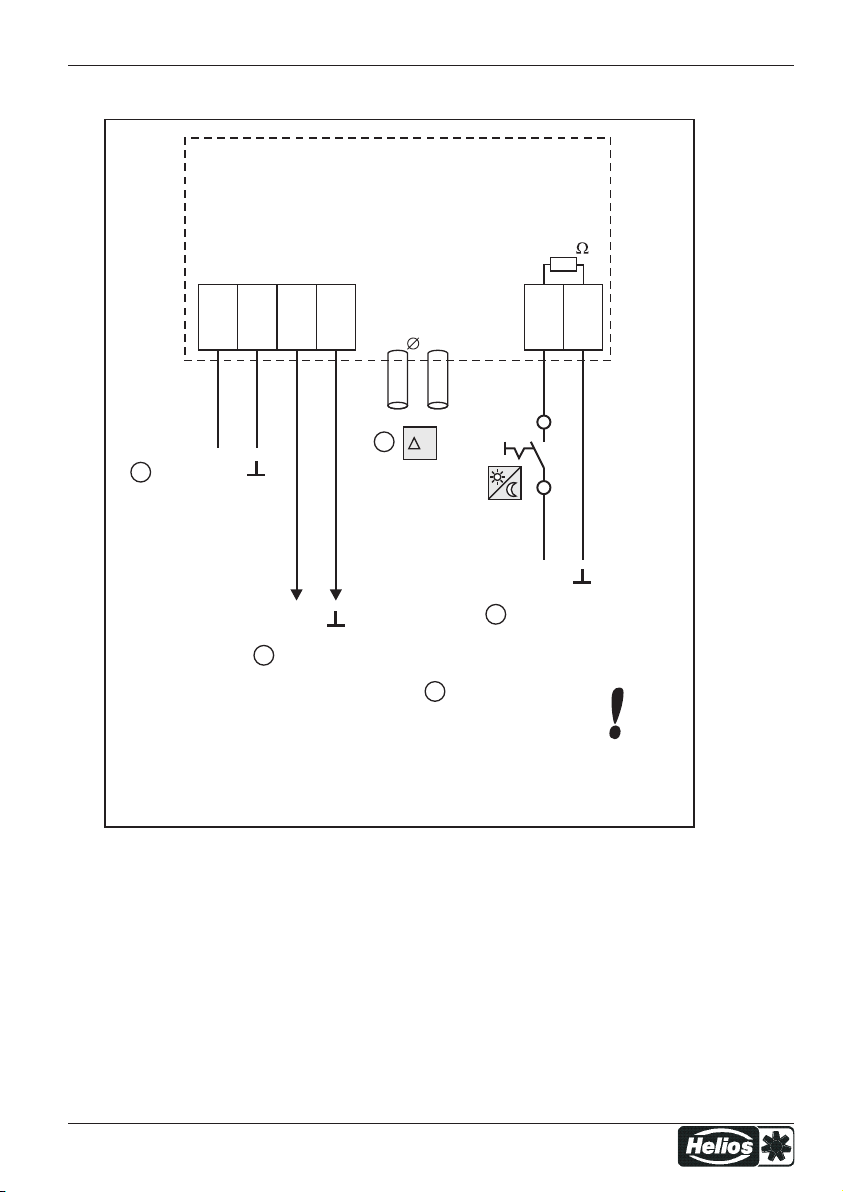

Die jeweiligen Anschlüsse sind im Anhang dieser Betriebsanlei-
tung dargestellt (
Anschlussplan)!
5.2 EMV-gerechte Installation der Steuerleitungen
Um Einstreuungen zu vermeiden, muss auf ausreichenden Ab-
stand zwischen Netz- und Steuerleitungen geachtet werden. Die
Länge der Steuerleitungen darf max. 30 m betragen, ab 20 m
müssen diese geschirmt sein!
5.3 Anschluss Spannungsversorgung
Anschluss Spannungsversorgung an den Klemmen: “+Ub” und
“GND”. Dabei ist unbedingt darauf zu achten, dass die Spannung
innerhalb der zulässigen Toleranzangaben liegt (
Technische
Daten und seitlich angebrachtes Typenschild).
5.4 Ausgangsspannung 0 - 10 V
Anschluss an den Klemmen “A” - “GND” (I
max
Technische
Daten).
Ausgänge mehrerer Geräte dürfen nicht miteinander verbunden
werden!
5.5 Eingang für Umschaltung Sollwert 1 / Sollwert 2
Über eine Spannung an den Klemmen “1” und “2” (10... 24 V DC)
kann zwischen Sollwert 1 und Sollwert 2 umgeschaltet werden
(Polarität beachten
Anschlußplan).
100 Pa
Setpoint 1
Keine Spannung an Klemmen “1” und “2” Einstellung Sollwert
1 aktiv.
80 Pa C
Setpoint 2
Spannung an Klemmen “1” und “2” Einstellung für Sollwert 2
aktiv.
Montage- und Betriebsvorschrift EDR Elektrische Installation
L-BAL-E192-D 1320 Art.-Nr.
9/20

Der aktive Sollwert wird im Menü INFO angezeigt, ein aktiver
“Sollwert 2” wird durch ein Mondsymbol signalisiert.
6 Geräteaufbau
Für den elektrischen Anschluss und für die Programmierung muss
der Klappdeckel aufgeschraubt werden. Anschließend wieder
sorgfältig verschließen!
D
LC-Display
Mondsymbol Einstellung für Soll-
wert 2 aktiv
! Überschreitung Messbereich
+Ub /
GND
Spannungsversorgung
A / GND Ausgangssignal 0 - 10 V
1 / 2 Spannungseingang für Umschal-
tung Sollwert 1 / Sollwert 2
Druckanschlüsse
+
“Plus”- Anschluss in Umgebung
mit höherem Druck
-
“Minus”- Anschluss in Umgebung
mit niederem Druck
Multifunktions - LC Display und interne Tastatur
100 Pa
Δp
Textzeile 1 mit 16 Zeichen für Anzeige der Istwerte und Soll-
werte
Textzeile 2 mit 16 Zeichen für Anzeige der Menütexte
P▼ ▲
PProgrammiertaste und Menü öffnen
▼Menüauswahl, Wert verkleinern
▲Menüauswahl, Wert vergrößern
▼ + ▲ESC-Tastenkombination, Escape Menü verlassen
Montage- und Betriebsvorschrift EDR Geräteaufbau
L-BAL-E192-D 1320 Art.-Nr.
10/20

7 Menüführung
7.1 Menüstruktur
100 Pa
Δp
Anzeige im Display nach Einschalten der
Versorgungsspannung.
Umschaltung zwischen Istwertanzeige und
“INFO” mit der Tastenkombination für Escape
(ESC ▼ + ▲).
INFO
Beispiel für Betriebsart 4.01 (Werkseinstellung)
INFO
▼
▲SETTING
▼
▲BASE SETUP
P↓ ↑ ESC P↓ ↑ ESC P↓ ↑ ESC
0 Pa
Δp
500 Pa
Setpoint 1
4.01
Mode
▲ ▼ ▲ ▼ ▲ ▼
500 Pa
Setpoint 1
500 Pa
Setpoint 2
0...1000 Pa
Measuring Range
▲ ▼ ▲ ▼ ▲ ▼
0.0 V
Uout
500 Pa
Pband
0 Pa
Offset
▲ ▼ ▲ ▼
0.00
EDR
0.0 V
Min. Uout
▲ ▼
10.0 V
Max. Uout
Auswahl der Menügruppe (z. B. BASE SETUP) mit den Pfeiltasten
nach rechts durch ▼-Taste nach links durch ▲-Taste.
Die Menüpunkte der Menügruppen (z. B. Mode) erreicht man mit
der P-Taste. Mit den Pfeiltasten bewegt man sich innerhalb der
Menügruppe auf und ab.
Um Einstellungen vorzunehmen wird nach Anwahl des Menü-
punkts die P-Taste betätigt. Beginnt der bisher eingestellte Werkt
zu blinken, so wird dieser mit den ▼+ ▲Tasten eingestellt und
anschließend mit der P-Taste gespeichert. Um das Menü ohne
Montage- und Betriebsvorschrift EDR Menüführung
L-BAL-E192-D 1320 Art.-Nr.
11/20

Änderung zu verlassen kann man die “ESC” Tastenkombination
wählen, d. h. der ursprünglich eingestellte Wert bleibt erhalten.
Umprogrammierung der Betriebsart 4.01 auf 4.00 im “BASE SETUP”
1 2 3 45 6 7
4.01
Mode P
«4.01»
Mode ▲
«4.00»
Mode P4.00
Mode
7.2 Menüs der Betriebsarten 4.00 - 4.01
Parameter Werkseinstellung User Set-
ting Funktion
INFO
Δp 0 Pa 0 Pa Anzeige Istwert Differenzdruck
Setpoint 1 - 500 Pa Anzeige aktiver Sollwert
Uout 0.0 V 0.0 V Höhe Ausgangsspannung 0...10 V
EDR 0.00 0.00 Softwareversion
SETTING nur bei 4.01
Setpoint 1 -500 Pa Einstellung Sollwert
Setpoint 2 -500 Pa Sollwert 2 aktiv, wenn Spannung
an Klemmen 1, 2
Pband -500 Pa Einstellung Regelbereich
Min. Uout -0.0 V Einstellung minimale Ausgangs-
spannung
Max. Uout -10.0 V Einstellung maximale Ausgangs-
spannung
BASE SETUP
Mode 4.00 4.01 Einstellung der Betriebsart
Measuring
Range 1: 0...1000 Pa
2: 0...500 Pa
3: 0...300 Pa
4: 0...200 Pa
Werkseinstellung max. Bereich
Montage- und Betriebsvorschrift EDR Menüführung
L-BAL-E192-D 1320 Art.-Nr.
12/20

Parameter Werkseinstellung User Set-
ting Funktion
Offset 0 Pa 0 Pa Sensorabgleich
- Parameter bei gewählter Betriebsart nicht vorhanden
8 Inbetriebnahme
8.1 Vorgehensweise
1. Das Gerät muss entsprechend der Betriebsanleitung montiert
und angeschlossen sein.
2. Alle Anschlüsse sind nochmals auf Richtigkeit zu prüfen.
3. Die Versorgungsspannung muss mit den Angaben auf dem
Typenschild übereinstimmen.
4. Unter Menügruppe BASE SETUP die Betriebsart einstellen
(Voreinstellung 4.01 ).
5. Beim Speichern der Betriebsart wird die Werkseinstellung der
jeweiligen Betriebsart geladen.
D. h. vorgenommene Einstellungen z. B. unter “SETTING”
gehen verloren.
Achtung, elektrostatisch gefährdete Bauelemente!
Um eine Beschädigung der elektronischen Bauteile durch elekt-
rostatische Aufladung zu verhindern, ist vor Anfassen der Platine
eine Erdung an geeigneter Stelle notwendig. Dies kann z. B.
durch kurzes Berühren einer metallischen Wasserleitung oder
Heizungsleitung geschehen.
8.2 Messbereiche und Genauigkeit des Drucksensors
Werkseitig sind die Geräte auf den jeweils höchsten Messbereich
( MB1) eingestellt. Für die maximale Genauigkeit des Sensors,
bei maximaler Auflösung des Ausgangssignals, ist ein möglichst
kleiner Messbereich zu wählen (
Grundeinstellung der jeweili-
gen Betriebsart).
Montage- und Betriebsvorschrift EDR Inbetriebnahme
L-BAL-E192-D 1320 Art.-Nr.
13/20

Messbereiche und Genauigkeitsangaben ( 4.00 Ausgang 0 - 10 V)
Typ
MB [Pa]
NA
[%]
EA
[%]
LA
[%]
A
[%]
H
[%]
MB1: 0...1000 +/-0,5 +/-0,5 +/-0,25 0,1 0,2
MB2: 0...500 +/-0,7 +/-0,7 +/-0,5 0,2 0,2
MB3: 0...300 +/-0,9 +/-0,9 +/-0,9 0,3 0,2
MB4: 0...200 +/-1,0 +/-1,0 +/-1,25 0,3 0,2
Temperaturdrift (bezogen auf die jeweils höchste Messspanne) Nullpunkt: +/-
0,2 % / 10 K,
Endwert: +/-0,2 % / 10 K
MB Messbereich, NA Nullpunktabweichung, EA Endwertabweichung,
LA Linearitätsabweichung, A Auflösung, H Hysterese
9 Programmierung
9.1 Auswahl der Betriebsart
Information
Eine einfache Installation ist durch die Auswahl vorprogrammierter
Betriebsarten möglich.
Die grundsätzliche Funktion des Gerätes wird hierdurch bestimmt,
werkseitig 4.01 .
Betriebs-
art Funktion
4.00 Drucksensor: Ausgang 0...10 V proportional zum Messbereich
4.01 Druckregler (PID): Ausgang 0...10 V abhängig von eingestelltem Sollwert
und gemessenem Istwert (Werkseinstellung)
Montage- und Betriebsvorschrift EDR Programmierung
L-BAL-E192-D 1320 Art.-Nr.
14/20

9.2 Drucksensor 4.00 / Druckregler 4.01
9.2.1 Grundeinstellung 4.00 und 4.01
BASE SETUP
BASE SETUP
4.01
Mode
Mode
Einstellung der Betriebsart z. B. 4.01
0...1000 Pa
Measuring Range
Measuring Range
Einstellung des gewünschten Druck-Messbereiches
Einstellbereich: 0 - 200 Pa, 0 - 300 Pa, 0 - 500 Pa, 0 - 1000 Pa
Werkseinstellung: max. Messbereich 1000 Pa
0 Pa
Offset
Offset
Sensorabgleich mit Vergleichsmessgerät
Einstellbereich: -1000...+1000 Pa
Werkseinstellung: 0 Pa
9.2.2 Einstellungen für den Betrieb, nur 4.01
SETTING SETTING
500 Pa
Setpoint 1
Setpoint 1
Einstellbereich Sollwert 1: 0..100 % Sensormessbereich
Werkseinstellung: 50 % Sensormessbereich
500 Pa
Setpoint 2
Setpoint 2
Einstellung “Sollwert 2” z. B. für reduzierten Wert im Nachtbe-
trieb.
Umschaltung Sollwert 1/2 über externe Spannung an Klem-
men 1/2.
500 Pa
Pband
Pband
Kleiner Wert schnelle Ausregelung
Großer Wert langsame Ausregelung (hohe Stabilität)
Einstellbarer Regelbereich: 0..100 % Sensormessbereich
Werkseinstellung: 50 % Sensormessbereich
0.0 V
Min. Uout
Min. Uout
Einstellbereich minimale Ausgangsspannung (Grunddreh-
zahl):
0.0 V...10.0 V (Einstellung überwiegt “Max. Uout”)
Werkseinstellung: 0.0 V
Montage- und Betriebsvorschrift EDR Programmierung
L-BAL-E192-D 1320 Art.-Nr.
15/20

10.0 V
Max. Uout
Max. Uout
Einstellbereich maximale Ausgangsspannung (Drehzahlbe-
grenzung):
10.0 V...0.0 V
Werkseinstellung: 10.0 V
10 Sensorfunktion prüfen
1. Betriebsart 4.00 für Drucksensor programmieren.
2. Spannungsversorgung (+Ub und GND) anlegen, Ausgang 0 -
10 V (A - GND) abklemmen.
3. Druckschläuche abziehen und Ausgangssignal messen, Soll
0 V.
4. An "+" Anschluss Druck gegenüber "-" Anschluss erzeugen
(z. B. durch vorsichtiges Hineinblasen), dabei Ausgangssig-
nal messen (0...10 V
Messbereich).
5. Wenn der Sensor funktioniert, Druckschläuche wieder an-
schließen und diese gegebenenfalls überprüfen.
11 Anhang
11.1 Technische Daten
Typ EDR
Art.-Nr. 01437
Druck-Messbereich 1 0...1000 Pa
Druck-Messbereich 2 0...500 Pa
Druck-Messbereich 3 0...300 Pa
Druck-Messbereich 4 0...200 Pa
Spannungsversorgung 10 V...24 V DC
Elektronik gegen Falschpolung geschützt
Montage- und Betriebsvorschrift EDR Sensorfunktion prüfen
L-BAL-E192-D 1320 Art.-Nr.
16/20

@ U
b
10 V DC @ U
b
13...24 V DC
Max. Belastung Ausgang 0 - 10 V
(kurzschlussfest)
0,3 mA 10 mA
Max. Stromaufnahme ca. 6 mA 14 mA
Druckanschlüsse "+, -": Schlauchtüllen d 5 / 6 mm
Gehäuse Deckel ABS, Unterteil Polyamid PA 6.6
Brandschutzklasse UL94 HB
Gebrauchslage senkrecht (Druckmessung lageabhängig)
Schutzart IP54 nach EN 60529
Gewicht ca. 250 g
Zulässige Umgebungstemperatur -10...50 °C
Zulässige relative Feuchte 85 % nicht kondensierend
Überlastsicherheit 0,2 bar
Statischer Druck max. 0,2 bar
Störaussendung gemäß EN 61000-6-3 (Wohnbereich)
Störfestigkeit gemäß EN 61000-6-2 (Industriebereich)
Montage- und Betriebsvorschrift EDR Anhang
L-BAL-E192-D 1320 Art.-Nr.
17/20

11.2 Anschlussplan
Analog-
Ausgang
0-10V
+UB/GND 10 V / 0,3 mA
+UB/GND 13-24 V / 10 mA
GND
+UB
EDR
Versorgung
10 ..24 VDC
10 V: Imax 6 mA
13-24 V: Imax 14 mA
85285 001 SS-1039 13.05.13
Steuerleitungen
max. 30m, ab 20m
abgeschirmt, siehe
Montage- und
Betriebsvorschrift !
1
GND
A
+
2
1
+
2
Setpoint 1/2
10 ..24 VDC
Imax 6 mA
3
+
4
+ -
p
5
5
Ri=4k
1 Spannungsversorgung 10...24 V DC
2 Analog-Ausgang 0...10 V
3 Druckanschlüsse
4 Spannungseingang für Umschaltung Sollwert 1 / Sollwert 2
5 Steuerleitungen max. 30 m, ab 20 m abgeschirmt, siehe Montage- und Betriebsvorschrift!
Montage- und Betriebsvorschrift EDR Anhang
L-BAL-E192-D 1320 Art.-Nr.
18/20

11.3 Maßblatt [mm]
104
70
95
- +
4,5
114
108
56
ø5
ø6
10
20
KT00042A
16.06.2011
Montage- und Betriebsvorschrift EDR Anhang
L-BAL-E192-D 1320 Art.-Nr.
19/20

11.4 Service und Information
D
HELIOS Ventilatoren GmbH & Co
• Lupfenstraße 8 • 78056 VS-Schwenningen
F
HELIOS Ventilateurs
• Le Carré des Aviateurs • 157 av. Charles Floquet • 93150 Le
Blanc Mesnil Cedex
CH
HELIOS Ventilatoren AG
• Steinackerstraße 36 • 8902 Urdorf / Zürich
GB
HELIOS Ventilation Systems Ltd.
• 5 Crown Gate • Wyncolls Road • Severalls Industrial Park
A
HELIOS Ventilatoren
• Postfach 854 • Siemensstraße 15 • 6023 Innsbruck Colchester •
Essex • CO4 9HZ
www.heliosventilatoren.de
Diese Druckschrift als Referenz am Gerät griffbereit aufbewahren!
Montage- und Betriebsvorschrift EDR Anhang
L-BAL-E192-D 1320 Art.-Nr.
20/20
